2つのPAGAシステムは、物理的なアーキテクチャが大きく異なりながら、ほぼ同一のページングおよび一般警報機能を提供できます。

あるプロジェクトでは、コントローラ、アンプ、インターフェース機器がすべて中央通信室に設置される場合があります。別のプロジェクトでは、制御は集中型のままですが、増幅は複数のプロセスエリア、建物、または遠隔局に分散されます。

この選択は、機器の設置場所だけでなく、スピーカーケーブル長、ネットワーク依存性、障害分離、機器室要件、保守アクセス、将来の拡張性にも影響を与えます。

コンパクトな施設では、集中増幅が最も簡単なソリューションかもしれません。サイトが大規模化または地理的に分散するにつれて、分散型またはハイブリッドアーキテクチャがより実用的になることがよくあります。

PAGAシステム関連ソリューション：

1. PAGAシステムアーキテクチャが定義するもの

PAGAシステムアーキテクチャは、制御、オーディオルーティング、増幅、およびフィールドスピーカー回路が施設全体でどのように配置されるかを定義します。

簡略化されたオーディオパスは次のように表せます：

ページングまたは警報ソース → PAGAコントローラ → オーディオルーティング → アンプ → スピーカー回路 → スピーカー

主要なアーキテクチャ上の問題は、これらの機能をどこに配置すべきかです。

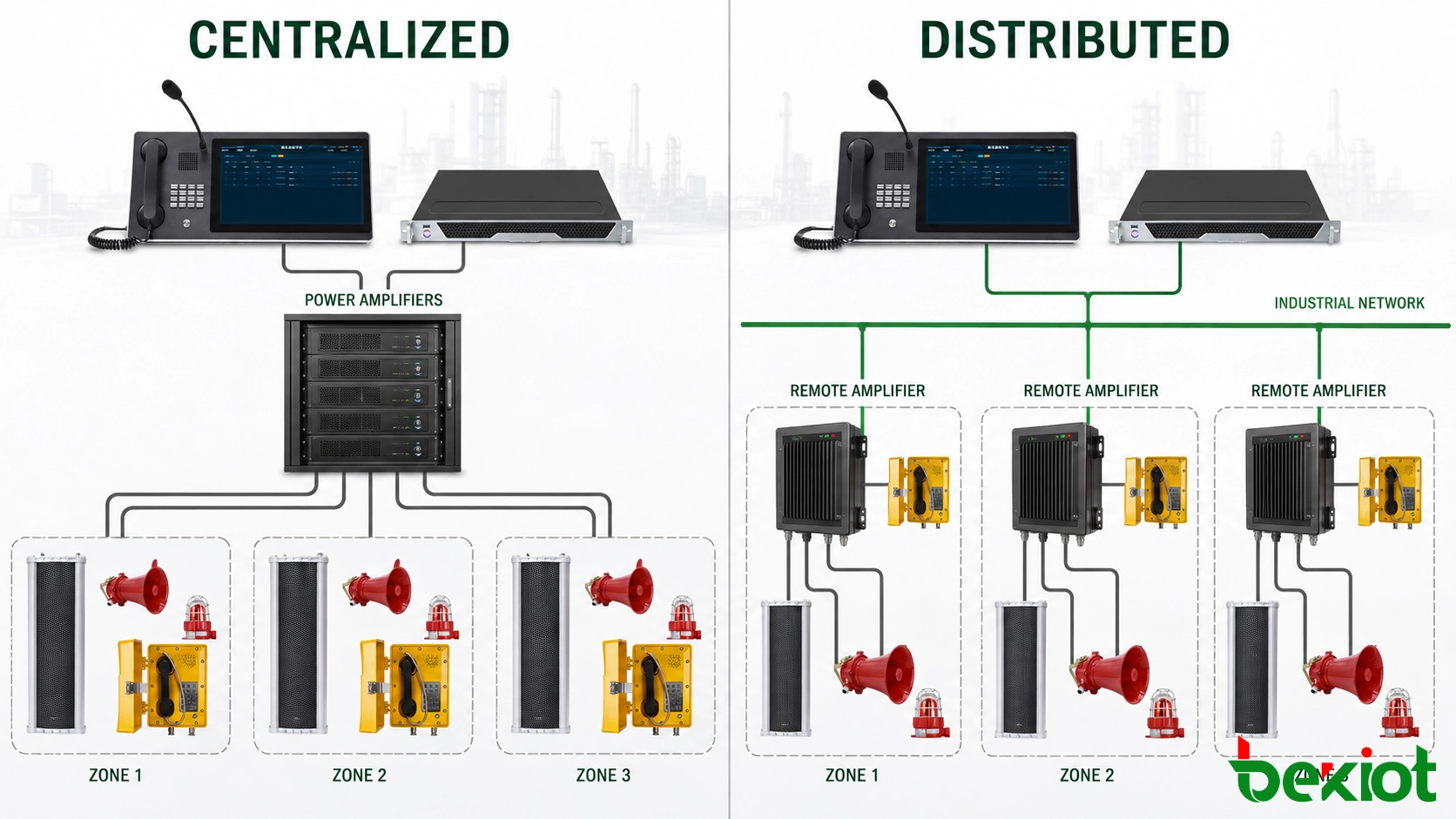

集中型設計は、ほとんどのアクティブ機器を1か所に維持し、増幅されたオーディオをフィールドに配信します。分散型設計は、選択された機能（特に増幅）を、それらがサービスを提供するエリアの近くに移動します。ハイブリッド設計は両方のアプローチを組み合わせます。

正しい選択は、通常、必要なPAGA機能の数ではなく、サイトの物理的なレイアウトに依存します。

単一の生産建物では、ケーブル経路が比較的短く、ページングゾーンも限られている場合があります。製油所、鉱山、輸送施設、または大規模エネルギー事業では、通信エリアが数百メートル、場合によっては数千メートル離れていることがあります。

両方のタイプの施設に同じ物理的配置を使用すると、不必要なケーブル配線、拡張の困難さ、または単一の機器場所への過度の依存につながる可能性があります。

2. 集中型PAGAアーキテクチャの仕組み

集中型PAGAシステムでは、メインコントローラ、オーディオ処理機器、インターフェース、およびパワーアンプが通常、中央機器室にまとめて設置されます。

その後、スピーカー回路は中央アンプラックから施設全体のスピーカーへと延びます。

基本構造は次のとおりです：

中央制御機器 → 中央アンプラック → フィールドスピーカー回路 → スピーカー

集中型機器は保守を簡素化

主な利点の1つは、ほとんどのアクティブ機器が1つの保護された場所に集中していることです。

技術者は、複数の遠隔キャビネット間を移動することなく、コントローラ、アンプ、電源、インターフェースモジュールを点検できます。主要ハードウェアが同じ部屋に設置されているため、機器の交換や定期保守も容易になります。

比較的コンパクトなサイトでは、この配置は実用的かつ経済的です。

集中型アーキテクチャは、以下の場合に適しています：

• 施設が比較的コンパクトなエリアを占める

• スピーカーケーブルの距離が管理可能な範囲内である

• 遠隔ゾーンの数が限られている

• 安全な通信室が利用可能である

• ほとんどのエリアに実用的なケーブル経路でアクセスできる

長いケーブル経路が主な制約

施設が拡大するにつれて、欠点がより顕著になります。

遠隔エリアに複数のスピーカー回路が必要な場合、各回路はそのエリアから中央アンプ室まで引き戻す必要があるかもしれません。これにより、トレンチ、ケーブルトレイ、配線経路に設置されるケーブル量が増加する可能性があります。

拡張も不便になることがあります。施設の端に新しいページングゾーンを追加する場合、近くに通信インフラが既にあっても、別の長いケーブル経路が必要になることがあります。

集中化は、かなりの量の機器が同じ部屋、ラック、または支援インフラに依存する可能性があることも意味します。

これは集中型PAGAシステムが自動的に信頼性を欠くことを意味するわけではありません。中央機器、電源、共有ケーブル経路の故障影響を慎重に評価する必要があることを意味します。

3. 分散型PAGAアーキテクチャの仕組み

分散型PAGAアーキテクチャは、システム全体の制御とフィールドレベルの増幅を分離します。

メインPAGAコントローラは中央制御室に残る場合がありますが、遠隔アンプラックまたはオーディオノードは、それらがサービスを提供するエリアの近くに設置されます。

基本構造は次のようになります：

中央PAGAコントローラ → サイト通信ネットワーク → 遠隔ノード → ローカルアンプ → ローカルスピーカー回路

増幅された各スピーカー回路を長距離伝送する代わりに、オーディオおよび制御情報は、ターゲットエリアの近くで増幅される前に、サイト通信ネットワークを経由して伝送されます。

遠隔増幅によりスピーカーケーブル経路を短縮可能

メイン制御建屋から離れたタンクファームや積載エリアを考えてみましょう。

集中増幅では、複数のスピーカー回路をメイン機器室まで引き戻す必要があるかもしれません。

分散型設計では、そのエリアの近くにアンプノードを設置できます。長距離接続は通信ネットワークを介して処理され、短いローカルスピーカー回路が遠隔アンプを近くのスピーカーに接続します。

これにより、長いスピーカーケーブルの集中が軽減され、システムの物理的分散が管理しやすくなります。

物理ゾーンは実際のサイトレイアウトに従うことができる

分散型アーキテクチャは、施設に明確に分離された運用エリアが含まれる場合に特に有用です。

例：

• 主生産エリア

• タンクファーム

• ユーティリティプラント

• 倉庫エリア

• 管理棟

• 遠隔積載ターミナル

すべてのスピーカー回路を1か所に戻す代わりに、選択されたエリアは独自の増幅リソースを持ちながら、同じPAGA制御システムの下に留まることができます。

これは障害分離も改善できます。1つの遠隔アンプノードに影響する障害は、サイト内の他の無関係なページングゾーンを必ずしも中断させる必要はありません。

通信ネットワークがPAGA設計の一部となる

分散型機器は、依然として1つの調整されたシステムとして動作する必要があります。

ページング許可、警報優先度、ゾーン選択、録音メッセージ、システムステータスは、すべてのノード間で一貫している必要があります。

そのため、中央と遠隔のPAGA機器を接続するネットワークは、全体的な可用性設計の一部となります。

したがって、ネットワークトポロジ、スイッチ配置、通信経路、および電力可用性は、PAGA機器自体とともに考慮されるべきです。

分散型アーキテクチャは長いフィールドケーブルを減らすことができますが、システム依存性を単にスピーカーケーブルから単一の無防備なネットワーク経路に移すべきではありません。

4. ハイブリッドPAGAアーキテクチャがより適切な場合

多くの産業施設は、純粋に集中型または純粋に分散型のモデルにきれいに当てはまりません。

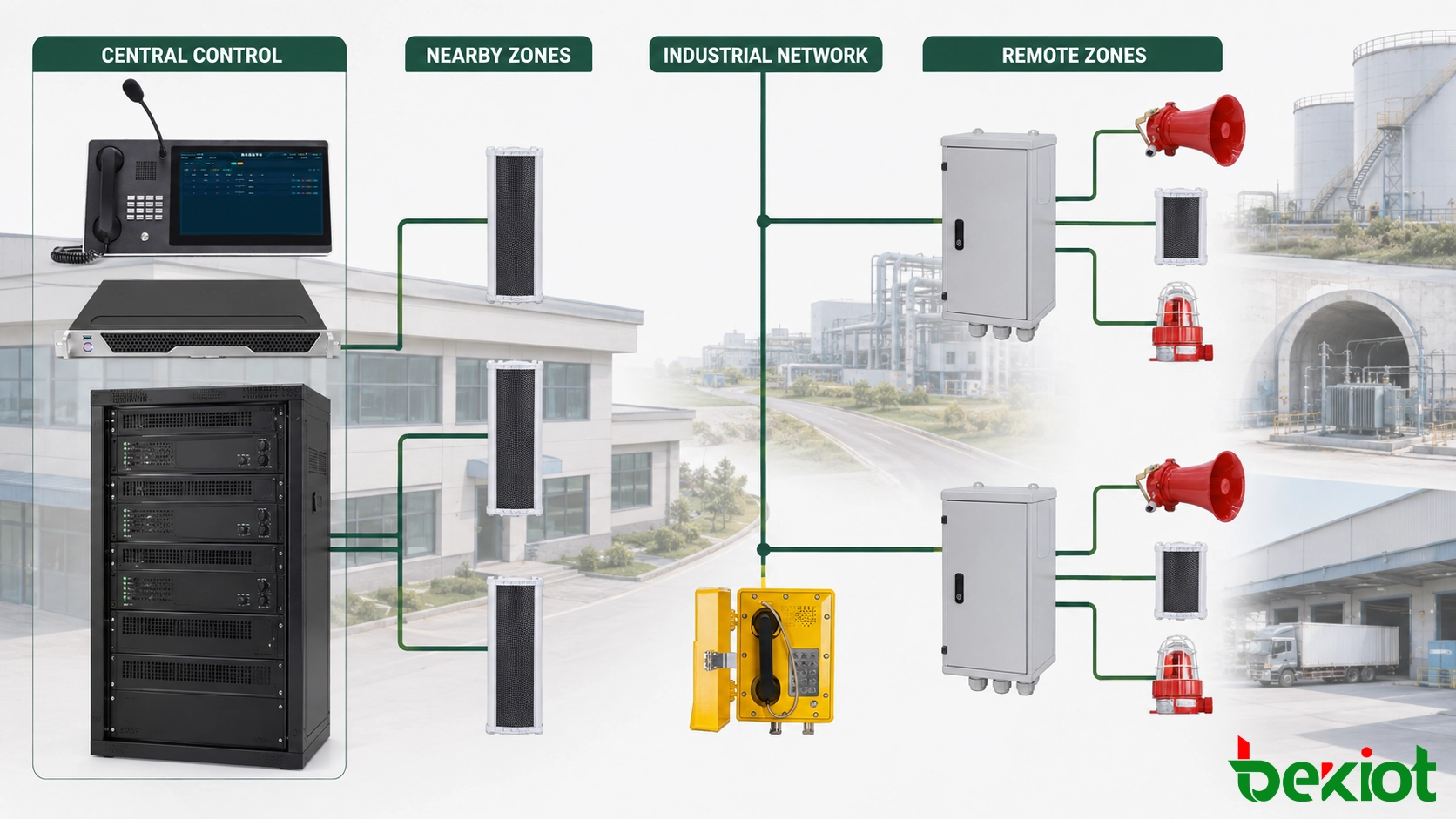

ハイブリッドアーキテクチャでは、ケーブル距離が短い場所では集中型機器を使用し、遠隔エリアには遠隔アンプノードを設置することができます。

例えば、メイン制御室にはPAGAコントローラ、オペレータコンソール、システムインターフェース、および近隣の建物にサービスを提供するアンプが含まれる場合があります。

遠隔のプロセスユニット、トンネル、変電所、または積載エリアは、ネットワーク接続されたアンプノードを使用できます。

アーキテクチャは次のようになります：

中央PAGA制御 → 近接ゾーン向け中央増幅 + 遠隔ゾーン向け遠隔増幅

この配置により、機器の設置場所を施設の実際の地理に従わせることができます。

コンパクトな産業施設

建物と屋外エリアがメイン機器室に近い場合、集中増幅が最も直接的なアプローチであり続ける可能性があります。

長いトンネルおよび線形サイト

トンネル、鉄道、その他の長い線形環境では、選択された場所に増幅を分散させることで、大量のスピーカー回路を1つの中心点に戻すことを避けられます。

大規模プロセス施設

製油所や大規模産業プラントでは、メイン制御建屋と近接プロセスエリアには集中増幅を使用し、タンクファーム、ユーティリティ、またはその他の遠隔ゾーンには遠隔ノードを設置する場合があります。

これらのプロジェクトでは、物理的距離が、単にページングゾーンの数を数えるよりも有用な設計要素になることがよくあります。

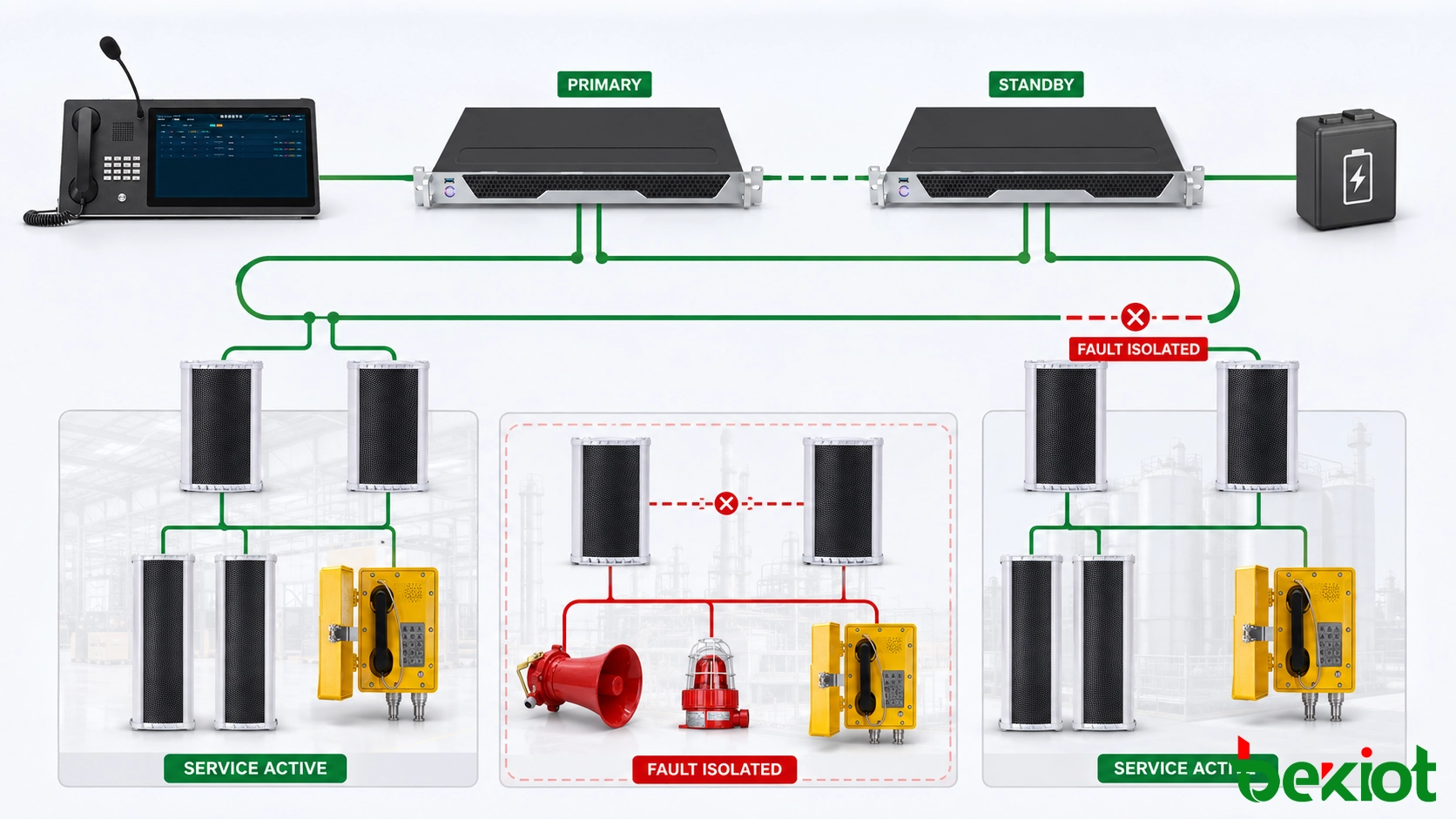

5. アーキテクチャがPAGAの冗長性と障害分離に与える影響

PAGAの冗長性は、システムアーキテクチャとは別に考慮すべきではありません。

冗長機器が必要な場所を決定する前に、プロジェクトはまず何が故障しうるか、および施設のどの程度が影響を受けるかを特定する必要があります。

コントローラ障害

コントローラが使用不能になった場合、設計はどのページングおよび警報機能を継続すべきか、および別の制御経路が引き継ぐかどうかを定義する必要があります。

アンプ障害

アンプ障害は、それがサービスを提供する通信ゾーンに応じて評価されるべきです。プロジェクトで要求される場合、サービス中断を減らすために、スタンバイ増幅または代替オーディオ経路を提供できます。

ネットワーク障害

ネットワーク耐障害性は、特に遠隔PAGAノードがIPまたはイーサネット通信に依存する場合に重要になります。

複数の遠隔エリアが単一の通信経路を共有する場合、単一のネットワーク障害が複数のゾーンに影響を与える可能性があります。したがって、プロジェクトの可用性目標に応じて、代替経路または適切なネットワーク冗長性が必要になる場合があります。

遠隔ノード障害

分散型アーキテクチャは、異なるエリアが別々の機器を使用するため、一部の障害の物理的影響を軽減するのに役立ちます。

ただし、この利点は遠隔ノードの配置方法に依存します。1つの遠隔ノードが、複数の無関係なエリアにとって不必要に共通の依存点になるべきではありません。

電源障害

遠隔アンプ設置場所にも適切な電源戦略が必要です。

ページングが最も重要である事象の際に遠隔キャビネットが停電するならば、増幅をフィールドに近づけることの利点はほとんどありません。したがって、バックアップ電源要件は中央機器と遠隔機器の両方について考慮されるべきです。

スピーカー回路障害

スピーカーライン監視も物理アーキテクチャに従うべきです。

開放回路、短絡、またはその他のフィールド障害が発生した場合、保守担当者は、システムの不必要に広い部分を検索することなく、影響を受ける物理ゾーンまたはスピーカー回路を特定できる必要があります。

このため、より有用な冗長性の質問は、単に：

「PAGAシステムには冗長機器がありますか？」

ではなく、より良いエンジニアリングの質問は：

「このコントローラ、アンプ、ネットワークリンク、電源、またはスピーカー回路が故障した場合、どのページングゾーンが引き続き利用可能ですか？」

これにより、冗長性が障害の実際の運用影響に直接結び付けられます。

容量、インターフェース、環境要件、システム仕様をカバーするより広範なプロジェクト計画については、PAGAシステムの選び方を参照してください。

6. PAGAシステムアーキテクチャに関するFAQ

集中型と分散型PAGAアーキテクチャのどちらが良いですか？

どちらのアーキテクチャが普遍的により優れているわけではありません。集中型システムは、ケーブル距離が管理可能なコンパクトな施設に実用的であることがよくあります。分散型システムは、建物、プロセスエリア、または通信ゾーンが広く離れている場合に魅力的になります。大規模プロジェクトでは多くの場合、両方の組み合わせを使用します。

遠隔PAGAアンプをいつ検討すべきですか？

多数のスピーカーがメイン機器室から遠くに配置されている場合、遠隔増幅を検討する価値があります。これらのゾーンの近くにアンプを設置することで、長いスピーカーケーブル経路を削減し、ローカルフィールド配信を簡素化できます。

1つのPAGAシステムで中央アンプと遠隔アンプの両方を使用できますか？

はい。これは一般的なハイブリッドアプローチです。近くのページングゾーンはメイン機器室のアンプを使用し、遠隔ゾーンはネットワーク接続された遠隔アンプを使用します。両方とも同じシステム制御および警報優先度ロジックの下にあります。

分散型PAGAシステムにはIPネットワークが必要ですか？

多くの最新の分散型PAGAシステムは、中央機器と遠隔機器間の通信にIPまたはイーサネットを使用します。正確な伝送方法はプラットフォームに依存しますが、ネットワークは無関係なインフラストラクチャレイヤーではなく、システム可用性設計の一部として扱われるべきです。

分散型アーキテクチャは自動的に冗長性を提供しますか？

いいえ。分散と冗長性は異なる設計問題に対処します。分散型機器は物理的な集中を減らし、一部の障害を隔離するのに役立ちますが、コントローラ、ネットワーク、アンプ、電源、フィールド回路には依然として適切な冗長戦略が必要です。

最も適切なPAGAアーキテクチャは、すべてのページングゾーンを1つの機器室に強制的に戻すのではなく、物理的なサイトに従うものです。

コンパクトな施設では、集中増幅が最も簡単な設置を提供できます。地理的に分散したサイトでは、遠隔ノードがケーブル集中を減らし、より明確な物理的障害境界を作り出せます。同じプロジェクトに両方の条件が存在する場合、ハイブリッドアーキテクチャがしばしばより実用的なソリューションです。

アーキテクチャを最終決定する前に、設計は次の3点を明確にすべきです：主要な通信リソースがどこにあるか、各重要な部分が故障した場合に何が起こるか、将来新しいページングゾーンを追加するのがどれほど容易か。
