PAGAシステムの選定は、コントローラ、アンプ、またはスピーカのモデルが選ばれるずっと前から始まります。最初の作業はサイトを理解することです。すなわち、人がどこで作業しているか、各エリアの騒音レベル、独立したページングが必要な場所、アラーム時に何が起こるべきか、システムの一部が故障した場合でもどの通信機能を維持しなければならないか、です。

これらの要件が機器を決定します。その逆ではありません。同じ規模の2つの産業サイトでも、騒音レベル、危険区域、運用手順、通信ゾーン、可用性要件が異なるため、非常に異なるPAGA構成が必要になることがあります。

実践的な選定プロセスは、明確な順序に従います。

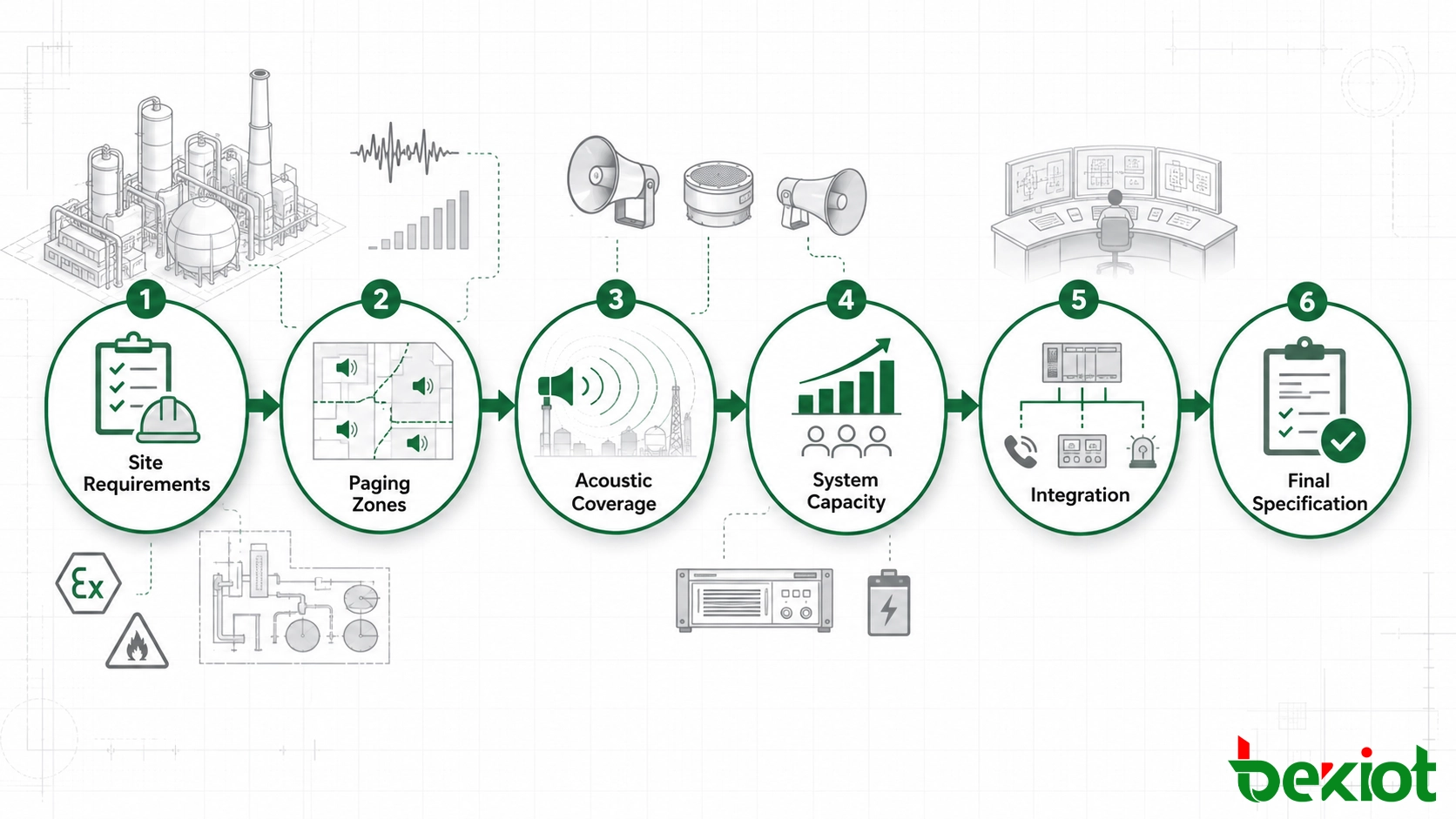

サイト要件 → ページングゾーン → 音響カバレッジ → システム容量 → 障害動作 → 統合 → 受け入れテスト。

この順序を使用すると、各ベンダーが同じプロジェクト入力を基に作業するため、サプライヤの提案を比較しやすくなります。

1. 機器を選ぶ前にサイト要件を定義する

製品リストではなく、サイト要件シートから始めます。そこには、物理的環境とシステムがサポートする必要のある通信タスクを記述します。

通常、主な情報は以下を含みます。

• サイトレイアウトとおおよその寸法

• 建物、プロセスユニット、屋外エリア、トンネル、倉庫、遠隔地

• 制御室とオペレータ位置

• 通常時およびピーク時のバックグラウンドノイズ

• 屋内および屋外の設置条件

• 粉塵、湿気、腐食、振動、温度への曝露

• 該当する場合の危険区域分類

• 日常のページング要件

• 緊急通信シナリオ

• 既存の電話、無線、ネットワーク、制御、警報システム

• 通常およびバックアップ電源状況

• 将来の拡張計画

各項目は最終的なアーキテクチャに影響を与えます。高騒音のプロセスユニットは、オフィスビルとは異なるスピーカ配置を必要とする場合があります。分類区域では、適切に認定されたフィールド機器が必要になる場合があります。地理的に分散したサイトでは、すべてのアンプを1つの中央室に配置する代わりに、リモート機器ノードが必要になる場合があります。

緊急シナリオもこの段階で定義する必要があります。例えば、ローカルの機器インシデントでは1つのプロセスエリアにメッセージが必要かもしれませんが、より広範な緊急事態では、複数の隣接ゾーンまたはサイト全体への放送が必要になる場合があります。

この情報が完全であればあるほど、サプライヤが想定しなければならないことが少なくなります。これは、異なる想定に基づく見積もりが価格では類似していても、技術的に大きく異なるソリューションを表す可能性があるため、重要です。

2. サイトレイアウトをページングゾーンと音響カバレッジに変換する

サイト条件が明確になったら、通常運転時および緊急時に施設がどのように呼び出される必要があるかを定義します。

運用に基づいてゾーンを構築する

PAGAゾーンは、独立したメッセージを受信する可能性のあるエリアを表す必要があります。

プラントには、生産ユニット、積載エリア、タンクファーム、ユーティリティセクション、メンテナンスワークショップ、倉庫、制御棟、管理エリアが含まれる場合があります。これらの場所は、必ずしも同時に同じ放送を必要とするわけではありません。

ゾーン計画は実用的な質問に答えるべきです。

• どのエリアに独立したページングが必要か？

• どのエリアが通常グループ化されるか？

• どのオペレータが各ゾーンに放送できるか？

• どのアラームが定常アナウンスを優先するか？

• どのゾーンが外部イベントによって自動的に起動されるか？

• サイト全体への放送はいつ必要か？

スピーカ回路と通信ゾーンは関連していますが、同じものとして扱うべきではありません。運用要件が最初にゾーン構造を定義し、電気設計がそれをサポートします。

実際の運用イベントに対してゾーンプランを検証する

予想されるアラームシナリオをいくつか取り上げ、初期イベントから最終放送までの通信経路を追跡します。

アラームが1つのプロセスエリアで始まった場合、最初の指示を必要とする要員、隣接エリアに別のメッセージが必要か、どのような条件で警告がサイトのより広い部分に拡大されるかを特定します。

これにより、元々1つのゾーンとして示されていたエリアが実際には分割される必要があることや、特定の緊急状況で2つの別々のエリアをグループ化すべきことが明らかになることがよくあります。

バックグラウンドノイズを音響設計のガイドとして使用する

スピーカの選定は、エリアの広さだけでなく、音響環境に基づくべきです。

屋外プロセスエリア、機械室、積載ゾーン、その他の高騒音場所では、指向性のある工業用ホーンスピーカが必要になることがよくあります。オフィス、廊下、制御室、閉鎖されたサービスエリアでは、壁掛けまたは天井スピーカを使用できます。長くて狭い空間は、開放的な生産エリアとは異なるカバレッジパターンが有効な場合があります。

必要な音圧レベルは、リスナー位置での実際のバックグラウンドノイズに対して評価する必要があります。目標は、単に出力をできるだけ上げるのではなく、アラームや音声メッセージが認識できる十分なレベルを提供することです。

過度のレベルは、反射、音声明瞭度の低下、不快なリスニング環境、不均一なカバレッジなど、独自の問題を引き起こす可能性があります。

プロジェクトで要求される場合は音声明瞭度を含める

緊急音声通信では、可聴性だけでは不十分な場合があります。要員は指示を理解する必要もあります。

音声明瞭度がプロジェクトの受け入れ基準の一部を形成する場合、該当するプロジェクト仕様および規格に従って、必要なSTIまたはSTIPAパフォーマンスを定義する必要があります。

音響シミュレーションは、コンプレッサエリア、タービンホール、ワークショップ、トンネル、ターミナル、または密閉された産業建物などの困難な空間に役立ちます。設置前に、スピーカの方向、取り付け位置、カバレッジの重なり、反射、予想される明瞭度を評価するのに役立ちます。

シミュレーション要件は、単にサプライヤに「音響レポート」を提供するよう求めるのではなく、評価対象エリアと期待される成果物を特定する必要があります。

3. アンプ、コントローラ、拡張容量を計算する

スピーカスケジュールが妥当に定義されたら、システム容量を計算できます。

接続スピーカ負荷を計算する

各スピーカ回路またはアンプチャネルについて、スピーカの数と選択された電力タップから総接続負荷を決定します。

アンプの選定では、以下を考慮する必要があります。

• 計算された接続スピーカ負荷

• 必要なエンジニアリングマージン

• 将来のスピーカ拡張

• 同時放送回数

• 予備アンプ戦略

• スピーカライン監視

• 関連するケーブル損失

固定の余裕率をすべてのプロジェクトに盲目的に適用すべきではありません。適切なマージンは、エンジニアリング仕様、将来の拡張計画、アンプアーキテクチャ、および必要な可用性に依存します。

ケーブル配分を無視しない

長いフィールドケーブル配線は、システム性能と設置コストに影響を与える可能性があります。したがって、大規模サイトでは、アンプの場所、スピーカ回路、ケーブル長、フィールドキャビネット、ネットワークインフラストラクチャ、および保守アクセスとの関係を考慮する必要があります。

一部の設置では、アンプをサービスエリアの近くに分散させることで、長いスピーカケーブルを減らし、ローカル障害の影響を制限できます。他のプロジェクトでは、より集中型のアーキテクチャが依然として実用的な場合があります。

選択は固定ルールではなく、サイトレイアウトに従うべきです。

アンプ出力を超えた制限を確認する

十分なアンプワット数は、必ずしもプラットフォーム全体が十分な容量を持つことを意味しません。

仕様書では、以下の必要数も確認する必要があります。

• ページングゾーン

• ページングステーション

• アラーム入力

• 保存メッセージ

• オーディオチャネル

• リモートシステムノード

• オペレータ位置

• ネットワークエンドポイント

• サードパーティインターフェース

拡張はシステム選択中に考慮されるべきです。後で新しいゾーンをいくつか追加する場合、元の設計で利用可能なすべてのポートを使用したという理由だけで、メインコントローラを交換する必要があってはなりません。

4. 障害動作と外部システム統合を定義する

「PAGAシステムは冗長でなければならない」または「システムはDCSと統合しなければならない」などの要件は、サプライヤ選定には広すぎます。

両方とも、特定の運用行動に変換する必要があります。

障害後に何が起こるかを指定する

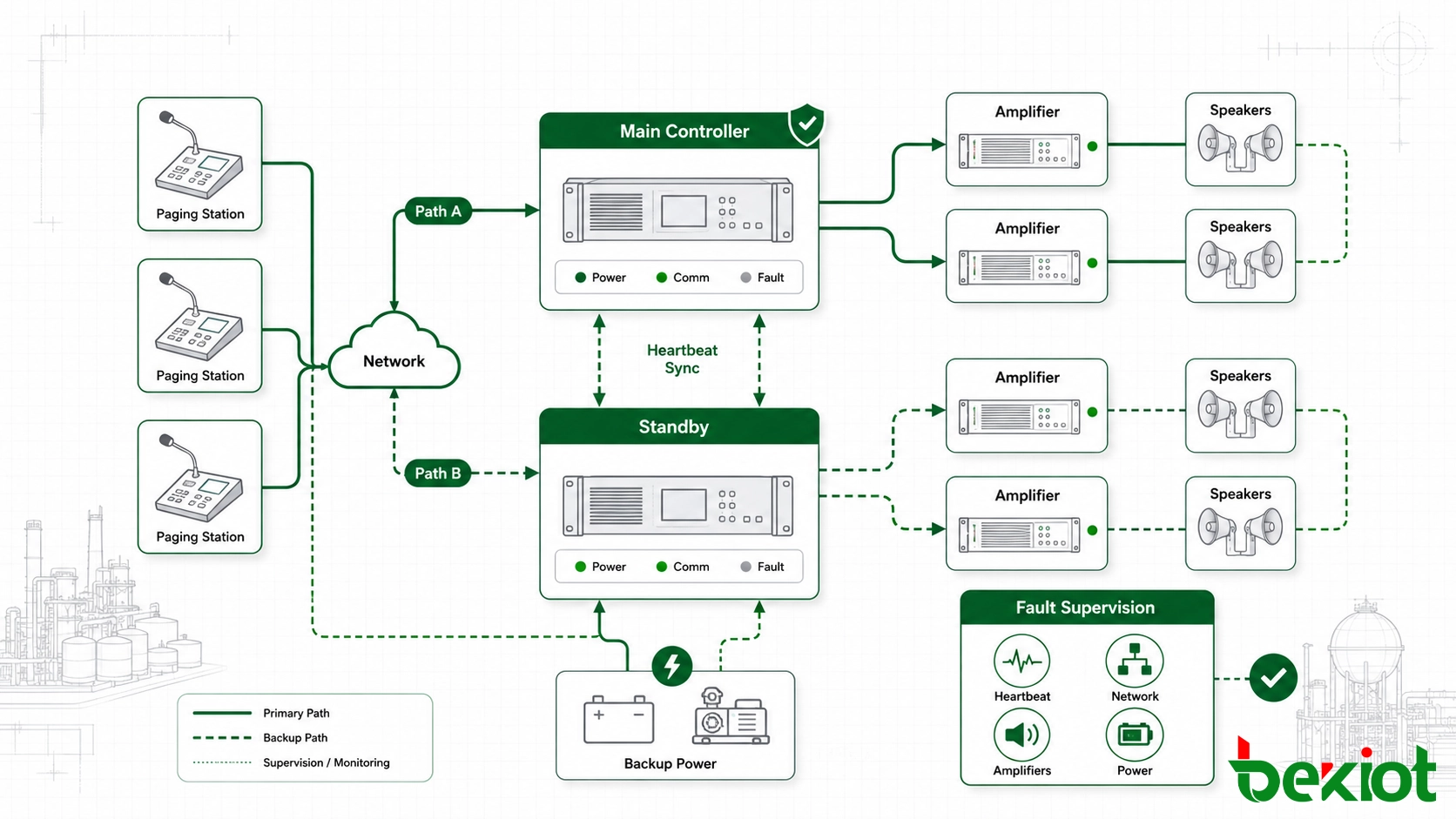

アーキテクチャを障害ごとにレビューします。

このアプローチは、すべての産業サイトに同じ冗長構造を自動的に指定するよりも有用です。

小規模施設と大規模な石油化学、オフショア、鉱業、またはエネルギー案件では、通信システムの一部が利用不能になった場合の結果が大きく異なる可能性があります。冗長アーキテクチャはそれらの結果を反映するべきです。

障害監視を含める

可用性は、障害が発生したことを知ることにも依存します。

システムが以下を監視できるか確認します。

• コントローラステータス

• アンプステータス

• ネットワーク接続性

• リモートノードステータス

• ページングステーションの可用性

• スピーカラインのオープンまたはショート状態

• 電源障害

• 外部インターフェースステータス

障害情報は、保守要員がシステム全体を検索することなく、影響を受けたデバイスやエリアを特定できる形で提示されるべきです。

完全なアラームワークフローを定義する

自動トリガーまたは外部インターフェースごとに、完全なシーケンスを定義します。

ソース → トリガー → 対象ゾーン → 優先度 → オーディオ → フィードバック → リセット。

例えば、Fire & Gasシステムからの信号は、アラームトーンを開始し、選択されたゾーンで録音された指示を再生し、優先度の低いページングを中断し、オペレータ位置にイベントを表示し、発信条件がクリアされるまでアクティブなままにする必要があるかもしれません。

可能な統合ポイントは以下を含みます。

• Fire & Gasシステム

• DCSおよびPLCシステム

• SCADA

• 産業用電話システム

• SIPまたはIP PBXプラットフォーム

• ディスパッチコンソール

• 無線通信システム

• CCTVプラットフォーム

• 緊急呼び出しステーション

• サードパーティ管理ソフトウェア

プロトコルサポートだけでは、2つのシステムが要求されたワークフローを実行することを確認できません。イベントマッピング、優先度、シグナリング方向、確認応答、リセット動作、障害処理はすべて、調達前に確認する必要があります。

関連ソリューション： PAGAシステム

5. サプライヤを比較し、受け入れテストを定義する

サイト要件、ゾーン、音響設計、容量、障害動作、インターフェースが文書化されると、サプライヤ比較がはるかに簡単になります。

各提案は、製品パンフレットに示された機能の数ではなく、同じプロジェクト要件に対してチェックされるべきです。

購入価格だけで比較しない

初期機器コストが低くても、後の拡張の困難さ、障害復旧時間の長さ、予備容量の制限、高価なインターフェース開発、または交換部品の入手性の悪さによって相殺される可能性があります。

長年にわたって運用されることが予想されるシステムでは、サプライヤ評価において以下も考慮する必要があります。

• 構成バックアップとリカバリ

• リモート診断

• モジュール交換

• 将来のゾーン拡張

• ソフトウェアおよびファームウェアサポート

• 予備部品の入手可能性

• オペレータおよび保守トレーニング

• 最終プロジェクトドキュメント

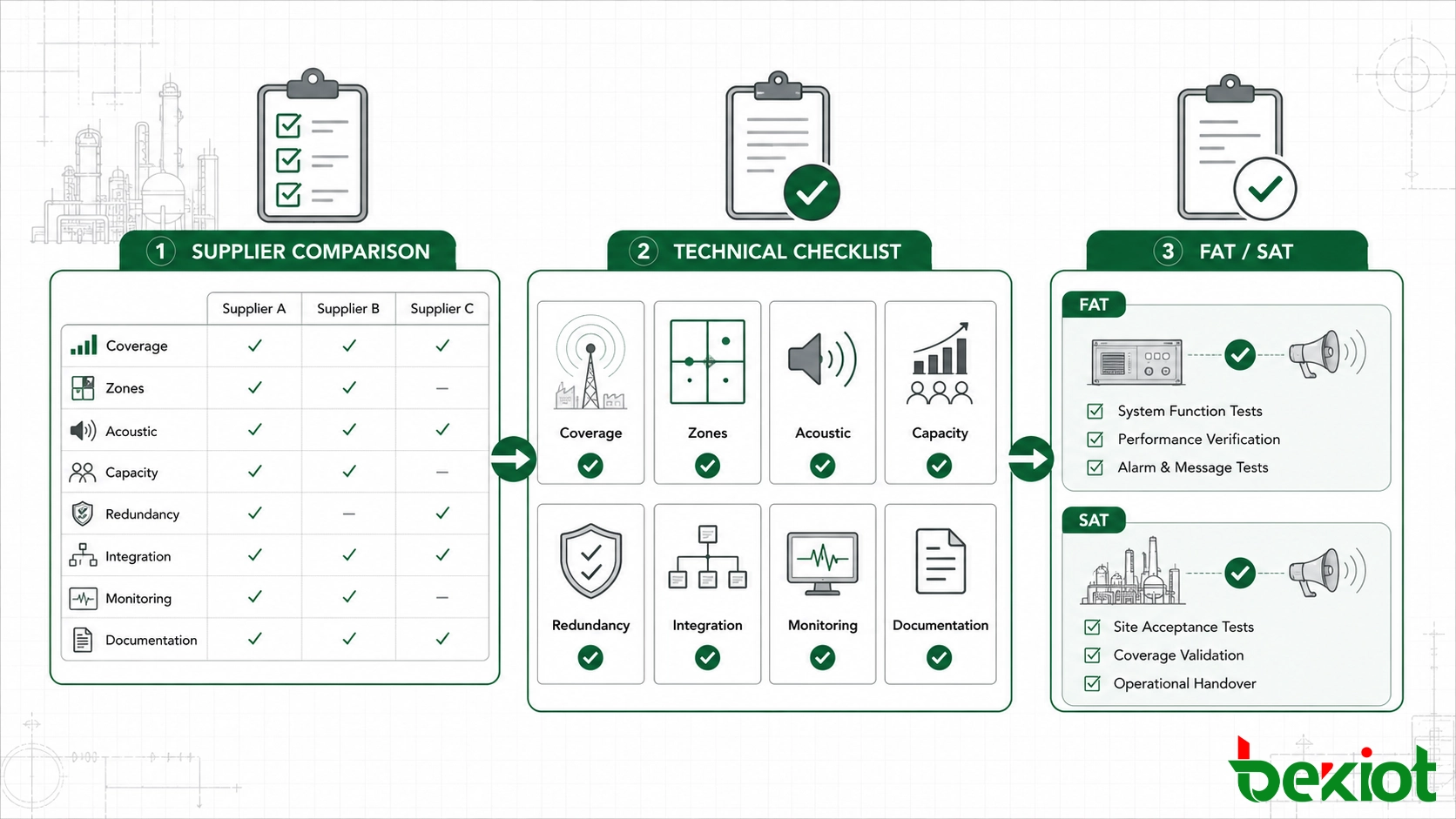

発注前にFATおよびSAT要件を作成する

受け入れ基準は仕様の一部であり、設置後に追加されるものではありません。

工場および現地テストには以下が含まれる場合があります。

• 個別ゾーンページング

• グループゾーンページング

• サイト全体の緊急放送

• アラーム優先度とオーバーライド

• 自動アラーム起動

• 録音メッセージの再生

• 必要な場合のコントローラまたはネットワークフェイルオーバー

• 必要な場合の予備アンプ動作

• 主電源故障とバックアップ動作

• スピーカライン故障表示

• サードパーティのトリガーおよびリセットシーケンス

• イベントおよび障害ロギング

• 音圧レベル測定

• 指定された場合のSTIまたはSTIPAテスト

実際の現地測定は、騒音、残響、または物理的障害物が音声カバレッジに影響する可能性があるエリアで特に重要です。機器室で構成チェックに合格したシステムでも、リスナー位置での音響要件を満たすために現地調整が必要な場合があります。

優れたPAGA仕様書は、機器パラメータの長いリストではありません。それは、サイトで通信がどのように機能すべきか、どのエリアに到達する必要があるか、どれだけのシステム容量が必要か、障害時に何が起こるか、外部アラームがプラットフォームとどのように相互作用するか、そして最終的なパフォーマンスがどのように検証されるかを記述します。

産業用電話、ディスパッチコンソール、無線、SIP通信、インターホン、または緊急呼び出しシステムも使用するプロジェクトでは、これらの接続は、メインアーキテクチャがすでに固定された後に追加するのではなく、PAGA選定段階で考慮されるべきです。
