SIPスピーカーは管理プラットフォーム上でオンラインと表示されても、設置場所で使用可能な音を出力しないことがあります。アンプが故障している場合、出力音量が変更されている場合、スピーカー回路が損傷している場合、またはオーディオストリームがネットワークを通過できない場合でも、登録状態は正常なままである可能性があります。

この種のサイレント障害は、スピーカーが工場、キャンパス、交通施設、公共エリア、または複数のリモートブランチに分散している場合に特定が困難です。ステータスアイコンが変わるたびに技術者がすべての場所を訪問することはできません。したがって、監視システムは基本的なネットワーク可用性をSIPシグナリング、放送配信、物理的な音声出力から分離する必要があります。

効果的なメンテナンスプロセスは、リモート監視と定期的なオーディオテスト、および対象を絞った現場検査を組み合わせたものです。その目的は、影響を受けたレイヤーを特定し、考えられる原因を絞り込み、運用上または緊急のアナウンスのためにスピーカーが必要になる前にサービスを復旧することです。

正確なデバイスインベントリを構築する

リモート監視は、どのデバイスがアラームを生成したかを正確に把握することに依存しています。「スピーカー01」や「ゾーンデバイス3」などの一般的な名前は、数百のエンドポイントが異なるサイトに設置されるとすぐに使用できなくなります。

実用的なデバイス名は通常、サイト、建物、ゾーン、設置位置を識別します。たとえば、倉庫2の東入口のスピーカーは「WH2-East-Entrance-01」として記録できます。同じ名前が放送プラットフォーム、SIPサーバー、ネットワーク管理システム、図面、保守記録に表示される必要があります。

各デバイス記録には次の情報が必要です：

• サイト、建物、フロア、ゾーン、正確な設置位置

• デバイスモデル、シリアル番号、ハードウェアリビジョン、ファームウェアバージョン

• IPアドレス、MACアドレス、VLAN、スイッチポート割り当て

• SIPアカウント、サーバーアドレス、トランスポート方式、登録間隔

• 放送グループ、マルチキャストアドレス、優先度割り当て

• 電源、PoEスイッチポート、またはローカル電源情報

• 定格出力電力および承認された動作音量範囲

• 設置日、保証ステータス、保守履歴

• 担当部門、ローカル連絡先、障害エスカレーションパス

グループメンバーシップには特に注意が必要です。1台のスピーカーが日常運用グループ、ローカル緊急グループ、サイト全体の避難グループに同時に属することがあります。誤ったグループに配置されたデバイスは、ネットワークとSIPステータスが正常でも重要なアナウンスを見逃す可能性があります。

論理記録と物理的な設置詳細を関連付けることで、現場保守も改善されます。プラットフォームが障害を報告したら、技術者はサイトに出向く前に関連するスイッチ、電源、設置高さ、アクセス要件を特定できます。これにより、アクセス機器の不足や互換性のない交換部品による再訪問を回避できます。

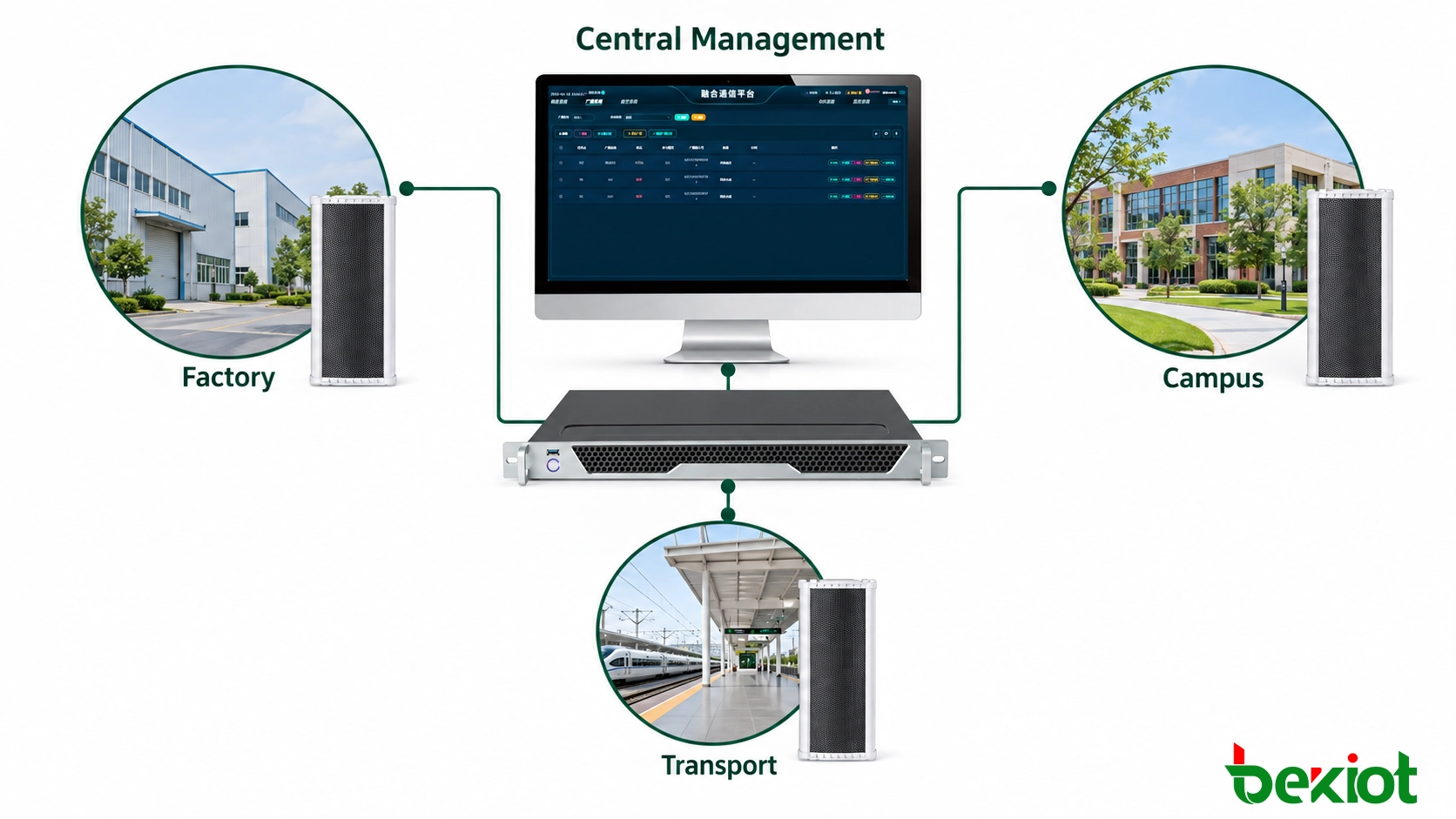

図1 - 集中プラットフォームがSIPスピーカーをサイトネットワーク、PoEスイッチ、SIPサービス、および複数のリモートロケーション全体の保守記録とリンクします。

完全な通信パスを監視する

単一のステータス値では、SIPスピーカーが完全に動作していることを確認できません。完全な監視設計は、ネットワーク、SIPサービス、メディアパス、デバイスハードウェア、および放送を生成するプラットフォームをカバーします。

ネットワーク接続性

基本的な監視は、デバイスの到達可能性と接続安定性から始まります。頻繁に切断されるスピーカーは、ケーブルの損傷、コネクタの緩み、不安定なワイヤレスリンク、故障したスイッチポート、誤ったVLAN、信頼性の低いPoE供給、または上流ネットワークの変更の影響を受ける可能性があります。

スイッチ情報は単純なping結果よりも有用な場合がよくあります。ポート状態、PoE消費電力、リンク速度、インターフェースエラー、廃棄パケットは、問題がエンドポイントにあるのか、それを提供するネットワークにあるのかを示すことができます。

ping応答はIPインターフェースが到達可能であることを確認するだけです。SIPプロセスが実行中であることや、デバイスがオーディオを受信して再生できることを証明するものではありません。一部のネットワークはICMPトラフィックをブロックするため、ping失敗は自動的にスピーカーがオフラインであることを意味しません。

SIP登録とシグナリング

SIP登録は、スピーカーがSIPサーバーまたはIP-PBXで認証され、プラットフォームがエンドポイントの現在の連絡先アドレスを持っていることを確認します。登録失敗は、パスワードの誤り、アカウント重複、DNS障害、証明書問題、ファイアウォール制限、またはUDP、TCP、TLS設定の不一致が原因となる可能性があります。

登録履歴は単一のオンラインインジケーターよりも情報量が豊富です。頻繁な登録喪失と回復は、通常のプラットフォームチェックでは見えない可能性のあるネットワーク接続の不安定さや不安定な電源を明らかにすることができます。

一部のSIPプラットフォームは、エンドポイントがシグナリングレベルでまだ応答していることを確認するために定期的なOPTIONSリクエストを送信します。成功した応答はSIP可用性を検証しますが、RTPオーディオパス、マルチキャスト受信、アンプ、またはスピーカーユニットをテストしません。

放送配信とメディアステータス

放送プラットフォームは、どのタスクが送信されたか、どのゾーンが選択されたか、どのデバイスがタスクを受け入れたかを記録する必要があります。有用な記録には、オーディオソース、開始時間、優先度レベル、ターゲットグループ、再生時間、完了結果が含まれます。

ユニキャストSIPページングとマルチキャスト放送は異なるトラフィックパスをたどります。スピーカーは通常のSIPコールを受信しても、必要なグループに参加できないためにマルチキャストアナウンスを再生できないことがあります。誤ったマルチキャストアドレス、ブロックされたポート、VLAN境界、IGMPスヌーピング、またはマルチキャストルーティングの欠如がこの結果を生じる可能性があります。

シグナリングが成功した後もメディア障害が発生することがあります。SIPセッションは正常に接続しても、RTPパケットがファイアウォールでブロックされたり、誤ったアドレスに送信されたり、パケットロスやジッターの影響を受けたりすることがあります。シグナリング結果をメディア統計とともにレビューすることで、登録だけをチェックするよりも信頼性の高い診断が得られます。

アンプとスピーカーの状態

監視の深さは機器に依存します。一部のプロフェッショナルSIPスピーカーは、アンプ状態、デバイス温度、供給電圧、または出力回路障害を報告できます。よりシンプルなモデルはネットワークとSIPステータスのみを提供します。

これらの機能は製品選択時に確認する必要があります。エンドポイントに必要な検出ハードウェアが含まれ、サポートされたインターフェースを介して結果を公開しない限り、管理プラットフォームはアンプまたはスピーカー回路の障害を報告できません。

共有インフラストラクチャ

スピーカーはSIPサーバーだけに依存しているわけではありません。サービスのパスには、放送アプリケーション、メディアサーバー、データベース、NTPサービス、スイッチ、ルーター、VPN接続、ローカル電源システムも含まれる場合があります。

複数のエンドポイントが同時に障害を起こした場合、それらの共有依存関係が重要な手がかりとなります。1台のPoEスイッチに接続された20台のスピーカーが同時に消失した場合、プラットフォームはスイッチまたは電源を可能性の高い共通原因として提示すべきであり、20件の無関係なスピーカー障害として扱うべきではありません。

ネットワークだけでなくオーディオパスもテストする

サイレント障害は分散放送における大きなリスクです。プラットフォームはアナウンスを送信し、セッションを確立し、成功したタスク記録を生成しても、意図されたエリアに理解可能な音が届かないことがあります。

定期的なオーディオパステストはこの監視ギャップを埋めます。テストはページングコンソールから手動で開始することも、スケジュールされたタスクとして自動生成することもできます。結果はオーディオソースから設置されたスピーカーまでの完全な経路を確認する必要があります。

機能的なオーディオテストは以下をカバーします：

• 正しいスピーカーまたは放送グループがメッセージを受信するか

• 再生が許容遅延内に開始されるか

• 音声が明瞭で中断や歪みがないか

• 出力レベルがローカルの環境騒音に適しているか

• 緊急オーディオが通常再生を正しく優先制御するか

• 優先メッセージ終了後に通常再生が再開されるか

• イベントログに正しいソース、ターゲット、時刻、結果が記録されるか

自動音響検証がないシステムでも、聴取チェックが必要です。各サイトの指定担当者がスケジュールされたテストを確認し、関連するデバイスまたはゾーンに対して結果を記録できます。デバイス参照なしの口頭確認は、後で障害を追跡する際にほとんど価値がありません。

一部の設置では、監視マイク、オーディオリターン回路、またはアンプ監視を使用してリモート検証を改善します。これらの機能はアーキテクチャに依存し、すべてのSIPスピーカーの標準機能ではなく、指定されたシステム能力として扱う必要があります。

テストメッセージは、実際の緊急指示との混乱を防ぐために明確に識別する必要があります。定期テストは合意されたメンテナンス期間中に実行できます。避難メッセージ、警報音、または高優先度オーバーライドを含むテストは、影響を受ける部門との事前調整が必要です。

頻度はエリアの機能に依存します。避難経路、危険作業エリア、または交通プラットフォームは、バックグラウンドオーディオのみに使用されるスピーカーよりも頻繁な検証が必要です。屋外機器は、悪天候、建設工事、または周囲環境の変化後に追加のチェックが必要になる場合もあります。

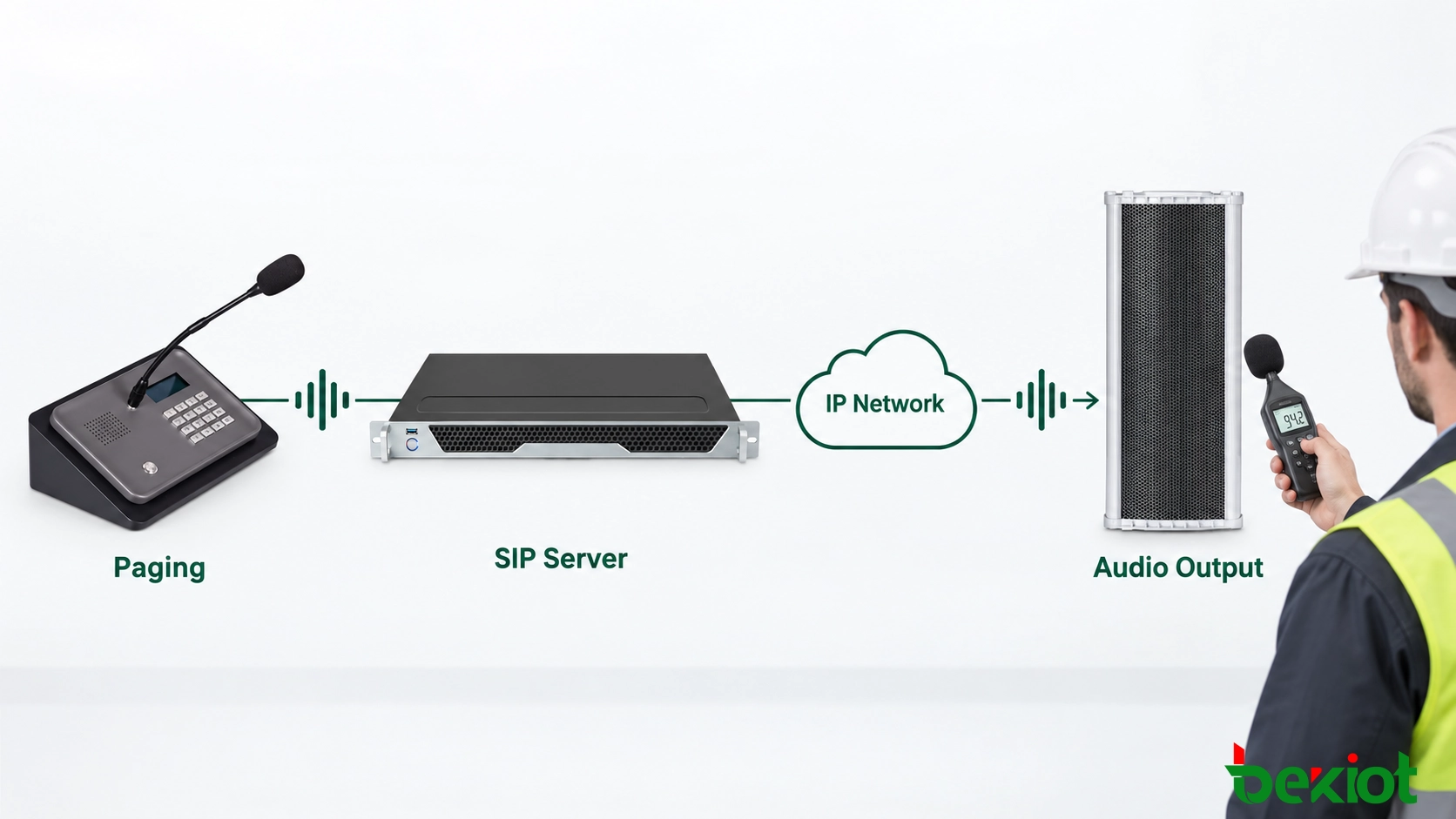

図2 - オーディオパステストは、ページングソースとSIPプラットフォームからネットワーク伝送、増幅、物理的な音声出力までの完全な経路を検証します。

構成とファームウェアの変更を制御する

構成のドリフトは一貫性のない動作の一般的な原因です。同じモデルの2台のスピーカーが、異なるファームウェア、コーデック優先順位、マルチキャストアドレス、時刻設定、または出力制限を使用するために異なる動作をすることがあります。

各デバイスモデルには、以下をカバーする承認済み構成ベースラインが必要です：

• IPアドレッシング、VLAN割り当て、ゲートウェイ、DNS設定

• SIPサーバー、ポート、トランスポート、登録パラメータ

• コーデック順序、パケット化、オーディオゲイン設定

• マルチキャストグループ、ポート、再生優先度

• 最大および最小出力レベル

• NTPサーバー、タイムゾーン、スケジューリングパラメータ

• 管理者アカウントとリモートアクセス制限

• アラームしきい値、ログ設定、イベント送信先

構成バックアップは、リモート変更が予期しない動作を引き起こした場合に既知の復旧ポイントを提供します。変更記録には、影響を受けたデバイス、調整理由、メンテナンス期間、期待される結果、ロールバック手順を明記する必要があります。

バッチ変更は小さなパイロットグループを通じて導入するのが最適です。登録、ページング、マルチキャスト、スケジューリング、優先度動作を確認した後、同じ構成を制御された段階で他のサイトに展開できます。

定期的なコンプライアンスチェックは、アクティブなデバイス設定を承認済みベースラインと比較できます。不一致は、不完全なアップグレード、未記録のローカル調整、または不正な変更を示している可能性があります。デバイスが準拠していないとだけ報告するよりも、異なる正確なパラメータを表示する方が有用です。

ファームウェアアップグレード

ファームウェアアップデートはセキュリティ脆弱性、互換性問題、または既知のデバイス障害に対処できますが、サービスを中断することもあります。アップグレード前に、ハードウェアリビジョン、現在のバージョン、ターゲットバージョン、アップグレード順序、利用可能なロールバック方法を確認してください。

ファームウェアパッケージは承認されたソースから入手する必要があります。チェックサムやデジタル署名が利用可能な場合は、それらを検証することで破損または誤ったファイルをインストールするリスクを低減します。

クリティカルなカバレッジはメンテナンスウィンドウ全体を通じて利用可能でなければなりません。スピーカーが重複するエリアでは、1つのグループがアクティブなまま別のグループがアップグレードされます。サイトに重複カバレッジがない場合は、一時的な通信手段が必要になることがあります。

ファームウェア転送の完了はアップグレードの終わりではありません。デバイスは、起動成功、正しい構成、SIP登録、ユニキャストページング、マルチキャスト受信、スケジュール再生、緊急優先度動作についてチェックする必要があります。

時刻同期

スピーカー、SIPサーバー、放送プラットフォーム、ネットワークデバイスは一貫した時刻を必要とします。同期されたクロックがないと、同じ障害が別々のログで異なるタイムスタンプで表示され、イベントの再構築が困難になります。

誤った時刻は、スケジュールされたアナウンスが早すぎたり遅すぎたり、まったく再生されない原因にもなります。したがって、デバイスリセット、ファームウェアアップグレード、ネットワークアクセスルールの変更後にはNTPステータスの検証が必要です。

関連製品：Becke Telcom SK12-SIP 120W 耐候性PAカラムスピーカー

リモート管理チャネルを保護する

リモートメンテナンスでは、すべてのスピーカーの管理インターフェースをインターネットに直接公開する必要はありません。公開アクセスは、パスワード攻撃、不正な構成、ファームウェア改ざん、意図的なサービス中断のリスクを高めます。

リモートサイトは通常、プライベートリンク、VPN、またはその他の制御されたアクセスパスを介して中央管理環境に接続されます。デバイス管理トラフィックは、適切なVLANおよびファイアウォールポリシーを通じて通常のユーザートラフィックから分離することもできます。

適切なセキュリティ対策には以下が含まれます：

• 工場出荷時のデフォルト管理者資格情報を置き換える

• 各スピーカーに一意のSIPアカウントを使用する

• オペレーター、技術者、管理者の権限を分離する

• 管理アクセスを承認された送信元アドレスに制限する

• 機器がサポートする場合は暗号化された管理接続を使用する

• 未使用のアカウント、ポート、管理サービスを無効にする

• 承認済み構成の保護されたバックアップを保持する

• 管理者権限を定期的にレビューする

監視インターフェースも同様の保護が必要です。SNMP、HTTP API、syslogサービス、およびメーカー固有の管理プロトコルは、信頼された管理ネットワーク内に留める必要があります。デフォルトのSNMPコミュニティストリングや不要な書き込み権限は回避可能なリスクを生みます。

管理ログは、管理者、対象デバイス、変更されたパラメータ、操作時間、結果を識別する必要があります。この記録はセキュリティ調査のための監査証跡を提供し、エンジニアが障害がリモート変更後に始まったかどうかを判断するのにも役立ちます。

バックアップアクセスには慎重な計画が必要です。メインのWANまたはVPN接続が失敗した場合、オペレーターは放送サービスとリモートサイトを検査する能力の両方を失う可能性があります。設置の重要性に応じて、独立したバックアップリンクまたはローカルバックアップ放送方法が必要になる場合があります。

アラームに優先順位を付け、障害処理を標準化する

優先度の低いエリアのBGMスピーカーは、避難経路をカバーする緊急スピーカーと同じ応答を必要としません。アラーム分類は、メンテナンスチームが運用上の影響が最も大きい障害に注意を向けるのに役立ちます。

• クリティカル： 中央プラットフォームの喪失、サイト完全停止、または複数の緊急ゾーンの障害

• メジャー： 1つのクリティカルゾーンが利用不可、登録喪失の繰り返し、または確認されたアンプ障害

• 警告： 断続的な接続性、異常な温度、構成不一致、またはインターフェースエラーの増加

• メンテナンス： 検査期限切れ、構成バックアップが必要、または承認済みファームウェアアップデートが利用可能

しきい値は、真の障害を隠すことなくアラームフラッディングを防ぐ必要があります。1パケットの損失は緊急対応を必要としませんが、定義された期間内の繰り返し切断は調査が必要な不安定なサービスを示します。

計画されたスイッチ再起動やメンテナンス作業は事前に記録できるため、予期される停止が不要なエスカレーションを生成しないようにします。クリティカルなサービス中断はメンテナンスウィンドウ全体を通じて可視のままにしておく必要があります。

実用的な障害処理シーケンスは次のとおりです：

1. 影響を受けたサイト、ゾーン、デバイス数を特定します。

2. 同じネットワークまたは電源を共有する他のデバイスがないか確認します。

3. スイッチポートの状態、PoE供給、ネットワーク到達可能性を確認します。

4. SIP登録、アカウントステータス、シグナリング応答を検証します。

5. 放送タスク記録と最近の構成変更をレビューします。

6. 該当する場合はRTP、コーデック、マルチキャスト設定をチェックします。

7. 影響を受けたエンドポイントまたはグループに対して制御されたアナウンスを実行します。

8. デバイス構成を承認済みベースラインと比較します。

9. 運用上安全な場合にのみ、影響を受けたサービスまたはエンドポイントを再起動します。

10. リモートチェックで音声出力が確認できない場合は現地検査を手配します。

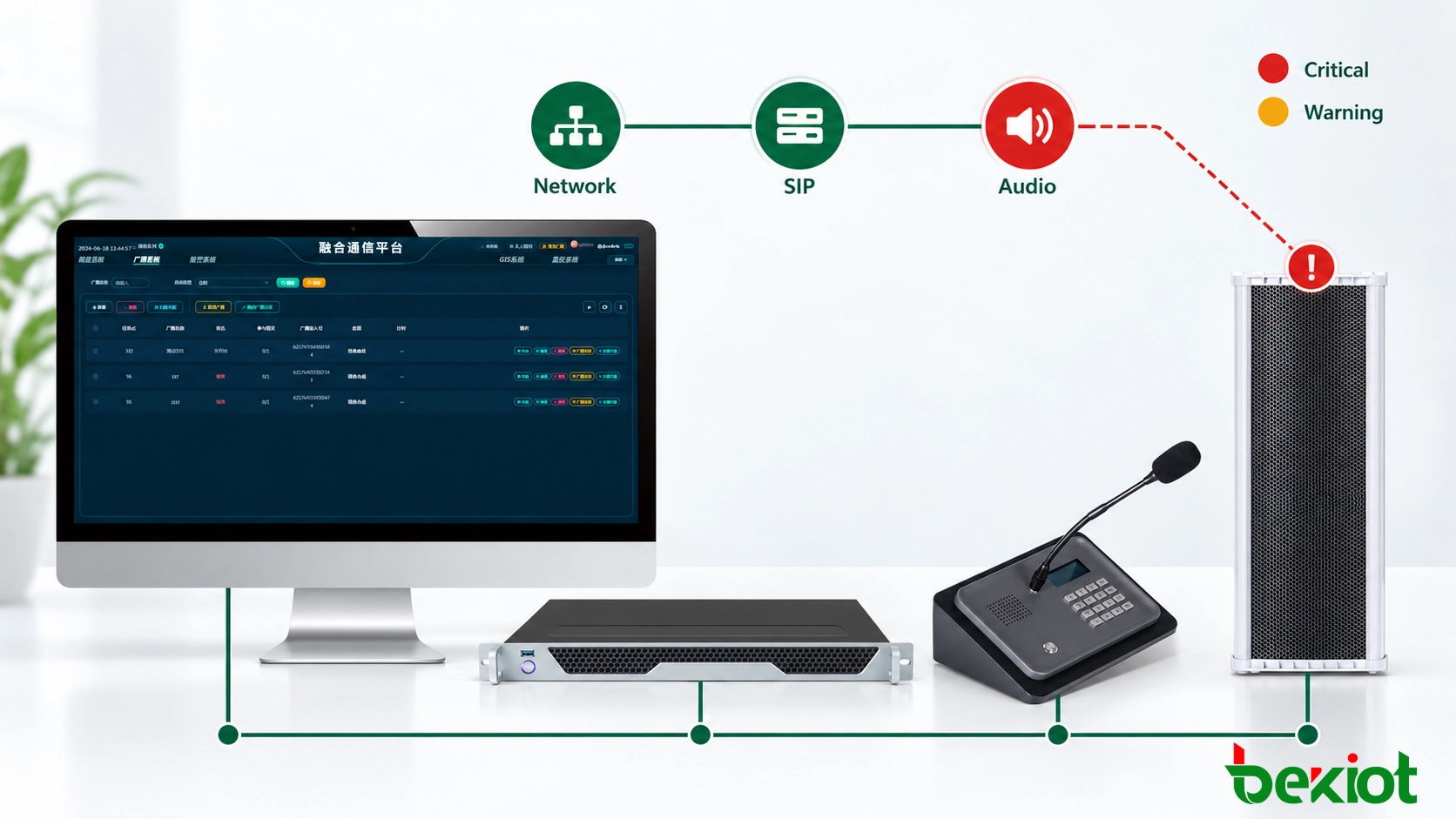

図3 - アラーム分類と標準化された診断ワークフローは、メンテナンスチームが共有障害を特定し、クリティカルなスピーカーカバレッジを復旧するのに役立ちます。

ステータスアイコンが緑色に戻ったからといってアラームが完了したわけではありません。完了にはサービスが復旧された証拠が必要です。保守記録には、テスト放送の成功、グループメンバーシップの確認、必要な出力レベルの検証を含める必要があります。

繰り返し発生するインシデントは根本原因のレビューが必要です。毎週同じ時間に複数のスピーカーが切断されることは、スケジュールされたネットワークタスク、停電、または帯域幅の問題を示している可能性があります。雨後の繰り返される屋外障害は、ソフトウェア問題ではなく、シールの損傷、不適切なケーブル入口、または水の侵入を示している可能性があります。

メンテナンス計画にはスペアパーツも含まれます。リモートサイトでは、互換性のある電源、PoEインジェクター、サージプロテクター、取り付け金具、交換用スピーカーユニットが必要になる場合があります。承認済みのファームウェアと構成バックアップは、交換用エンドポイントをゼロから設定を再構築することなくコミッショニングできるように、利用可能な状態に保つ必要があります。

FAQ

SIP登録はスピーカーが動作していることを証明しますか？

いいえ。登録はエンドポイントとSIPプラットフォーム間のシグナリングを検証するだけです。RTP配信、アンプ動作、または物理的な音声出力を確認するものではありません。

Ping、SIP、オーディオ監視の違いは何ですか？

Pingは基本的なIP到達可能性をチェックします。SIP監視は登録とシグナリングの可用性をチェックします。オーディオ監視は放送がエンドポイントに到達し、設置場所で理解可能な音を生成するかどうかを検証します。

分散SIPスピーカーはどのくらいの頻度でテストすべきですか？

間隔はゾーンの重要性、環境条件、適用されるメンテナンス要件に依存します。緊急および避難エリアは一般に、定期的なアナウンスのみに使用される場所よりも頻繁な機能テストが必要です。

すべてのSIPスピーカーを同時にアップグレードできますか？

最初に小規模なパイロットグループをアップグレードすることで運用リスクを軽減できます。新しいファームウェアが登録、再生、マルチキャスト、優先度テストに合格した後、残りのデバイスを段階的にアップグレードできます。

SNMPを使用してSIPスピーカーを監視できますか？

はい、選択したスピーカーが必要なSNMP機能を提供する場合に限ります。利用可能な情報はモデルによって異なり、ネットワーク、デバイス、または障害ステータスを含む場合があります。SNMPは、機器に適切なアンプまたはオーディオパス監視が含まれていない限り、物理的な音声出力を確認しません。
