蘇州の地下ユーティリティトンネルプロジェクトのための緊急通信ソリューション
本蘇州地下共同溝プロジェクトは、上水道、下水道、電力、ガス、通信、放送・テレビ回線など各種都市インフラ配管を収容するよう設計されています。また、市級の監視センターも併設されています。
地下空間を有効活用することで、都市の土地利用効率を最大化し、住宅・都市建設分野におけるグリーン開発目標の達成を支えます。

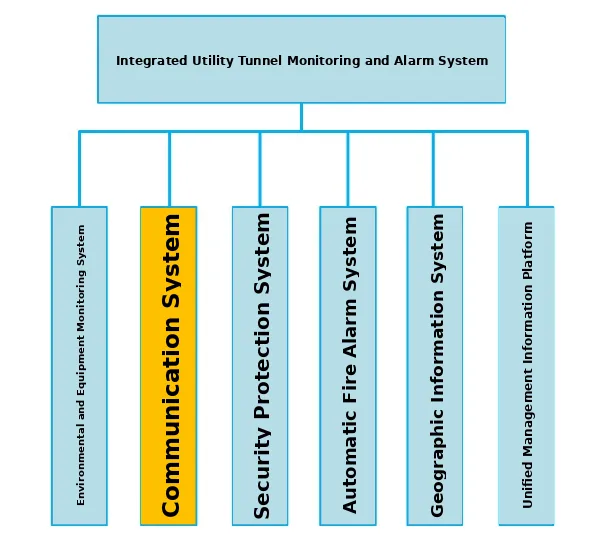

総合地下共同溝には、上水道、下水道、電力、ガス、通信、放送回線などの都市インフラ配管だけでなく、配電、照明、監視機器など多数の付帯システムが設置されています。そのため、溝内部の点検・保守・修繕業務の負担は非常に大きくなっています。
共同溝は地下に設置され地上との距離が離れているため、内部では携帯電話ネットワークが利用できません。そのため、配管敷設・日常運用・保守作業において、専用の共同溝通信システムは安全かつ効率的な運用を支える最重要な付帯システムの一つとなります。
本プロジェクトでは共同溝向け緊急通信システムの導入が求められました。システムは監視センター指令配信プラットフォームと共同溝専用電話で構成されています。本案件ではBecke Communicationが共同溝専用電話を提供しています。

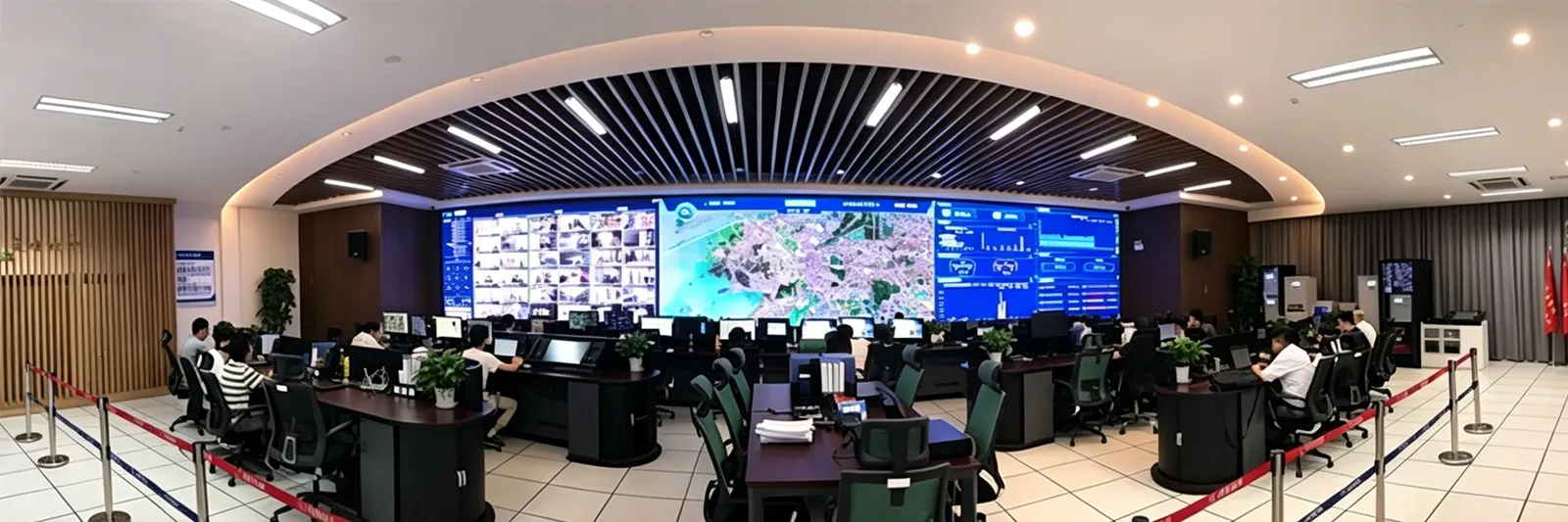

共同溝監視センターには可視化配信プラットフォームを導入し、溝内全域に配置された監視端末と通信端末を一元管理します。監視センターでは大型ディスプレイを用いて溝内をリアルタイムで映像監視し、事故発生時に即時に緊急対策を実施できるようにしています。
監視センターが溝内作業員からの救助通報を受信すると、最寄りのカメラ映像を即時呼び出し、事故の位置と状況を確認できます。警報情報確認後、オペレーターは配信コンソールを操作し、ゾーン別呼び出し、路線一斉放送、または溝内全域への緊急放送を行うことができます。

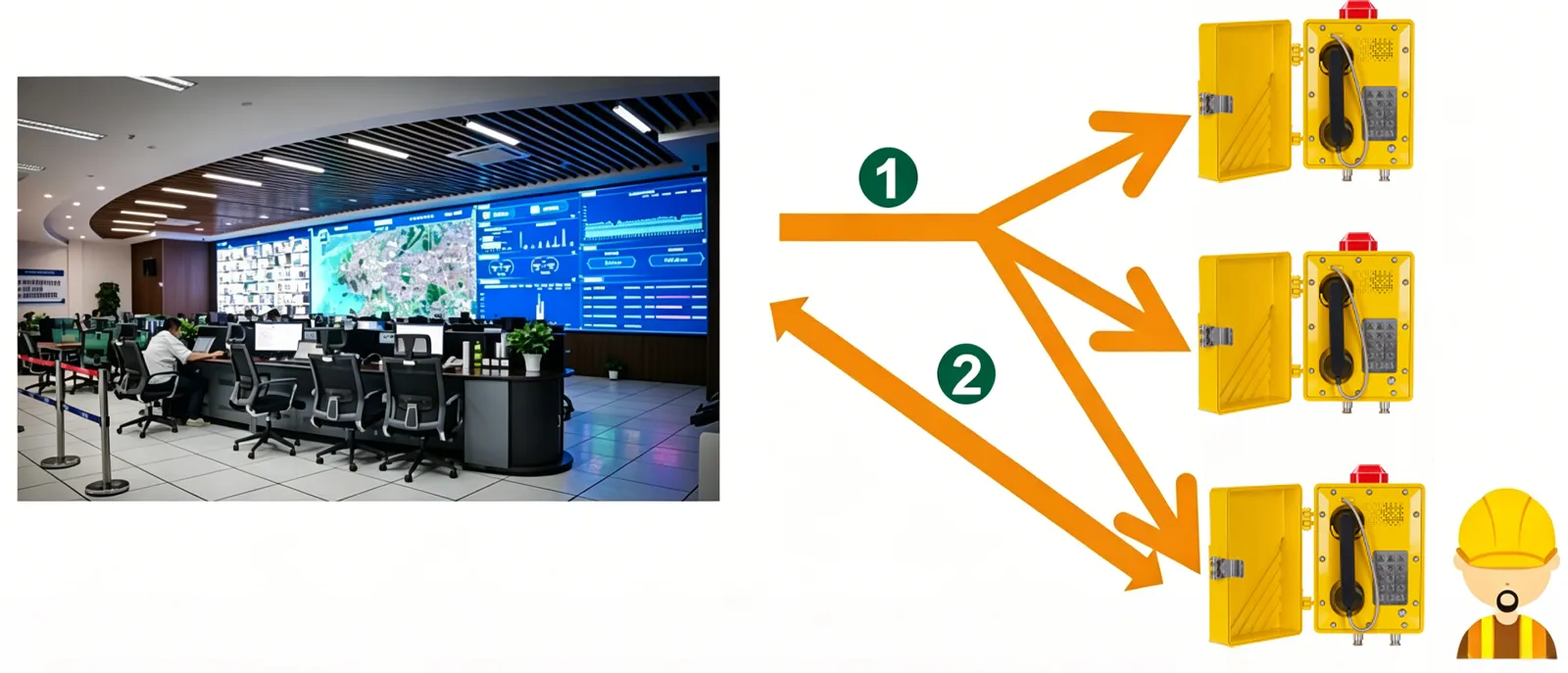

監視センターから溝内作業員に連絡する必要がある場合、拡声インターホングループの番号を呼び出すことができます。グループ内の全ての電話機が内蔵スピーカーから放送を出力します。作業員は最寄りの共同溝専用電話まで移動し、受話器を取ることで通話に応答できます。いずれか1台が応答すると、グループ内他機の放送は自動的に停止し、監視センターと応答者の間で双方向通話が確立されます。
共同溝専用電話は溝内全域に一定間隔で設置され、全区間で緊急通報機能を利用できるようになっています。また、溝内作業員同士がこの電話機を使って双方向インターホン通話を行うことも可能です。
緊急事態発生時、作業員は最寄りの共同溝専用電話から監視センターに即時連絡できます。本電話機には警告灯と防水拡声器が搭載されています。監視センターが警報を確認した後、警告灯を起動して音響・視覚による警報を発すると同時に、事前設定された放送メッセージを再生し、現場人員の迅速かつ安全な避難を誘導します。

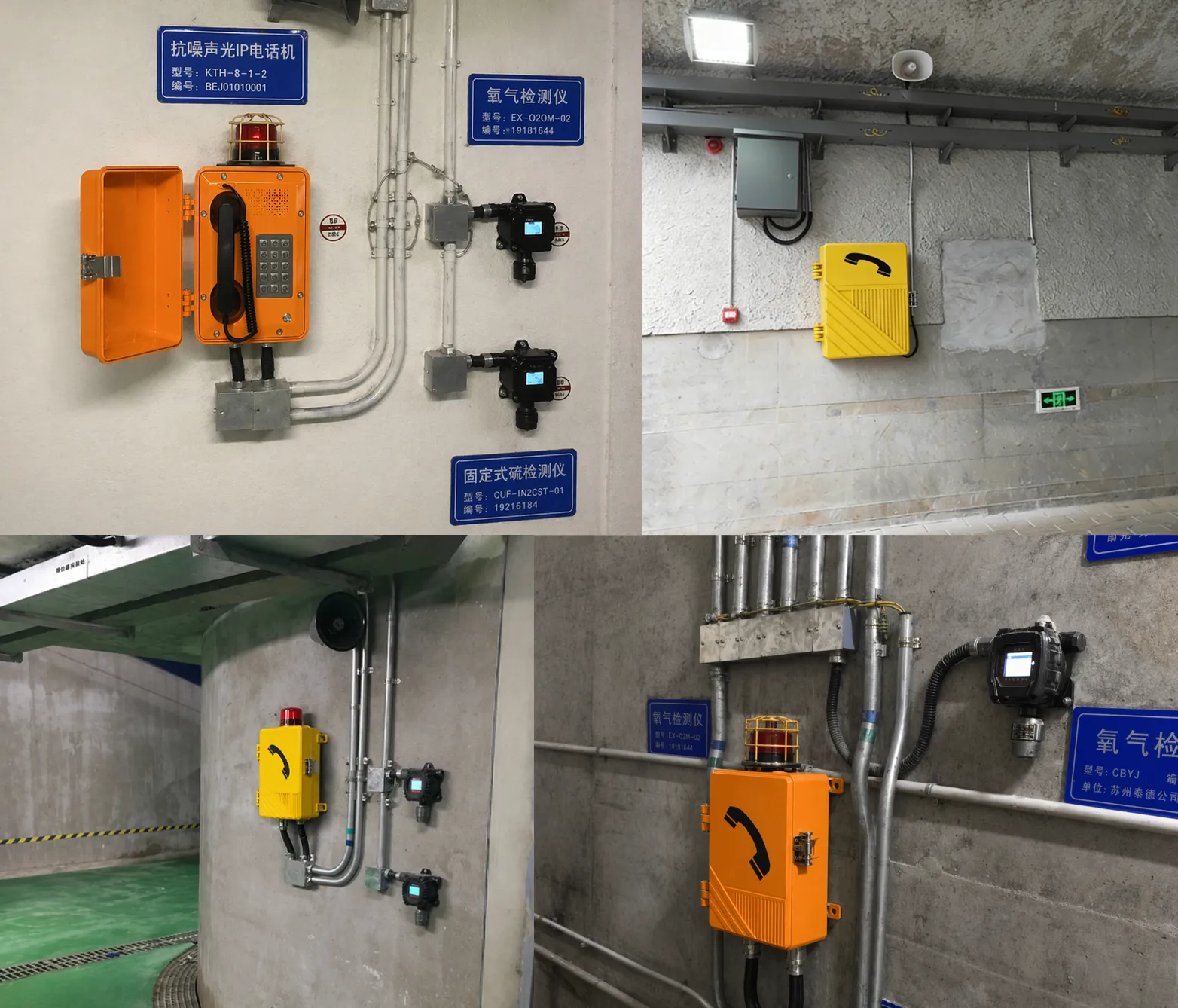

共同溝内の各機器区画には重要な都市インフラ配管が敷設されているため、溝内に設置する緊急電話機は全て防水・防塵・防食・耐酸化の産業級保護性能を備える必要があります。
また、溝内の環境に応じて異なる機種の電話機を選定する必要があります。電気機器区画には防水・防食性能を備えたBecke EX-BT27防水産業用電話を採用し、ガス機器区画には危険区域の安全基準に適合するEX-BH621防爆電話を導入しています。
本共同溝緊急通信システムは、溝内で勤務する各部署人員の移動通信ニーズに完全に対応します。保守要員・当直要員・巡回要員向けに柔軟で信頼性の高い通信環境を構築すると同時に、管制室オペレーターや管理担当者との直接通話連絡を実現します。
