高出力のSIPカラムスピーカーは広い屋外エリアに適しているかもしれませんが、その定格電力だけではエンジニアはサイトに必要なスピーカー台数を知ることはできません。答えは、人がどこにいるか、どの程度のバックグラウンドノイズが存在するか、スピーカーとリスナーの間に何があるかによって決まります。

同程度の広さの2つのサイトを考えてみましょう。1つは交通量が少なく視界が開けたキャンパス道路です。もう1つは倉庫、駐車トレーラー、コンテナヤードで区切られた物流ヤードです。全体の面積は似ていますが、2番目のサイトでは複数の物体が音の経路を遮断するため、通常より多くのスピーカー位置が必要になります。

したがって、カバレッジ計画は、アナウンスを理解しなければならない場所から始めるべきです。サイト全体の面積や製品ページに表示された最大ワット数から始めるのではありません。

実際にページングが必要なエリアをマークする

最初の図面では、敷地全体を囲む単一の境界ではなく、必要なリスニングエリアを示す必要があります。空き地、制限区域、未使用の隅は、生産ゾーン、入口、避難経路と同じカバレッジを必ずしも必要とするわけではありません。

産業施設または物流サイトでは、カバレッジ図は通常以下を含みます：

• 屋外作業ステーションおよび生産エリア

• 積載ドックおよび車両待機ゾーン

• 主要道路および歩行者ルート

• ゲート、警備ポスト、建物入口

• 保管ヤードおよび機器エリア

• 避難経路および集合場所

これらの場所はその後、目的別に分割する必要があります。積載ドックは日常的な車両指示を必要とするかもしれませんが、集合場所は緊急アナウンスのみを受信するかもしれません。これらを別々のページングゾーンに維持することで、日常メッセージがサイト全体に送信されるのを防ぎます。

物理的な境界も重要です。倉庫の壁、貯蔵タンク、コンテナの列が1つの管理ゾーンを複数の音響エリアに分割することがあります。障害物の周りに音を無理に回そうとするよりも、通常は反対側に別のスピーカーを設置する方が良いでしょう。

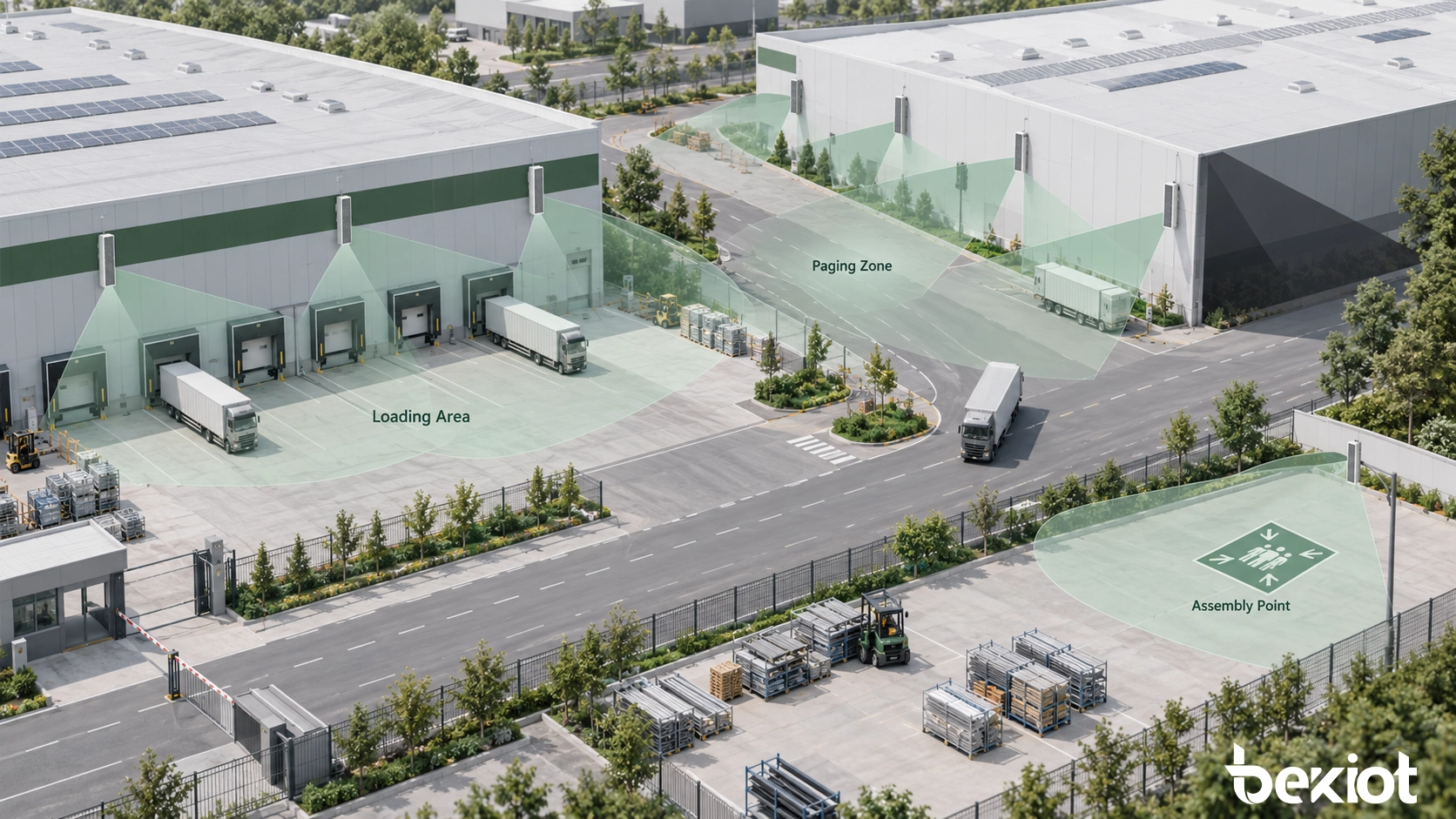

図1 - スピーカー台数を推定する前に、必要なリスニングエリアと物理的障害物をマークする必要があります。

騒音とリスニング距離を使用して各位置を選択する

屋外ページングは理解可能な音声用に設計されています。作業員がその後の指示を理解できない場合、遠くで音が聞こえるだけでは不十分です。

バックグラウンドノイズはサイトが稼働中に確認する必要があります。シフト開始前に測定された値は、稼働中の機械、積載車両、換気設備、または混雑したアクセス道路付近の状況を反映しない場合があります。

スピーカー出力は局所的な騒音レベルを明らかに上回る必要があり、必要なマージンはプロジェクト環境と適用規格によって決定されます。音量を上げすぎると別の問題が生じます。スピーカーに近い人は過剰な音を経験し、遠くのリスナーは依然として不明瞭な音声を受け取ります。

距離は利用可能な音圧レベルを低下させる

障害物のない自由空間では、リスナーがスピーカーから離れるにつれて音圧は低下します。距離を2倍にすると音圧レベルは約6 dB低下する可能性があります。屋外面、壁、風、周囲の構造物が実際の結果を変えることがあります。

この関係は初期計画中に有用です。10メートルでの高い結果が40メートルまたは50メートルでの適切なカバレッジを確認しない理由を示しています。最も遠い必要なリスニング位置は個別に評価する必要があります。

障害物は音響的な影を作る

直接音は建物、機械、コンテナ、造園によって弱められます。倉庫の一端に設置されたスピーカーは開けた道路をカバーするかもしれませんが、角を曲がった積載位置には届かないことがあります。

サイト図面にはこれらの障害物を示す必要がありますが、図面だけでは常に十分ではありません。仮設資材、駐車車両、季節的な植生が設置後にカバレッジを変えることがあります。レイアウトが変わるサイトでは、スピーカー間隔を短くし、柔軟な放送グループ化を行うことでメリットが得られます。

音声には可聴音量以上のものが必要

金属壁、建物ファサード、屋根付き積載エリアからの反射により、単語が重なることがあります。複数のスピーカーが異なる方向から同じエリアに同じアナウンスを送信すると、問題はしばしば悪化します。

音声ページングでは、制御されたレベルの明確なメッセージが最大出力よりも有用です。したがって、コミッショニング中はアラーム音だけに頼るのではなく、代表的な音声を使用する必要があります。

設置高さ、方向、間隔を設定する

適切な設置ポイントは、スピーカーを車両や日常的な妨害から遠ざけ、同時に主なカバレッジをリスナーに向けます。建物の壁、照明柱、専用サポートが一般的な選択肢です。

スピーカーを非常に高く設置すると、障害物のない経路が増える可能性がありますが、対象エリアの上に音を送りすぎることもあります。最終的な高さと下向き角度は、スピーカーの垂直方向の拡散特性と対象リスナーまでの距離に従う必要があります。

移動方向に従う

サービス道路、プラットフォーム、歩行者ルートに沿って、スピーカーは通常、一貫した方向に向けられたときに効果的です。この配置により、人がエリア内を移動するにつれて、より明確な音の進行が得られます。

2台のスピーカーを正面向かい合わせに設置すると、リスナーが同じ言葉をわずかに異なるタイミングで受信する原因になります。対向カバレッジが避けられない場合は、出力レベル、方向、重なりを現地で確認する必要があります。

建物の周囲には小さなゾーンを使用する

単一のスピーカーはヤードの開けた部分をカバーするかもしれませんが、建物の背後に隠れたエリアを確実にカバーすることはできません。入口、積載ドック、角付近の別々の位置により、より予測可能な結果が得られます。

小さなゾーンは運用管理も改善します。ディスパッチャーは、オフィス、隣接する生産ゾーン、またはサイト全体を邪魔することなく、1つの積載エリアを呼び出すことができます。

重なりを制御する

限られた量の重なりにより、隣接するスピーカー間の弱い部分を防ぎます。重なりが多すぎると、特に一方のスピーカーが他方よりもリスナーからかなり遠い場合、音声を追いかけにくくなります。

SIPマルチキャストは、互換性のあるスピーカーが同じオーディオストリームを一緒に開始するのに役立ちます。異なる物理的距離によって引き起こされる音響遅延は解消されません。配置はリスナーの位置から確認する必要があります。

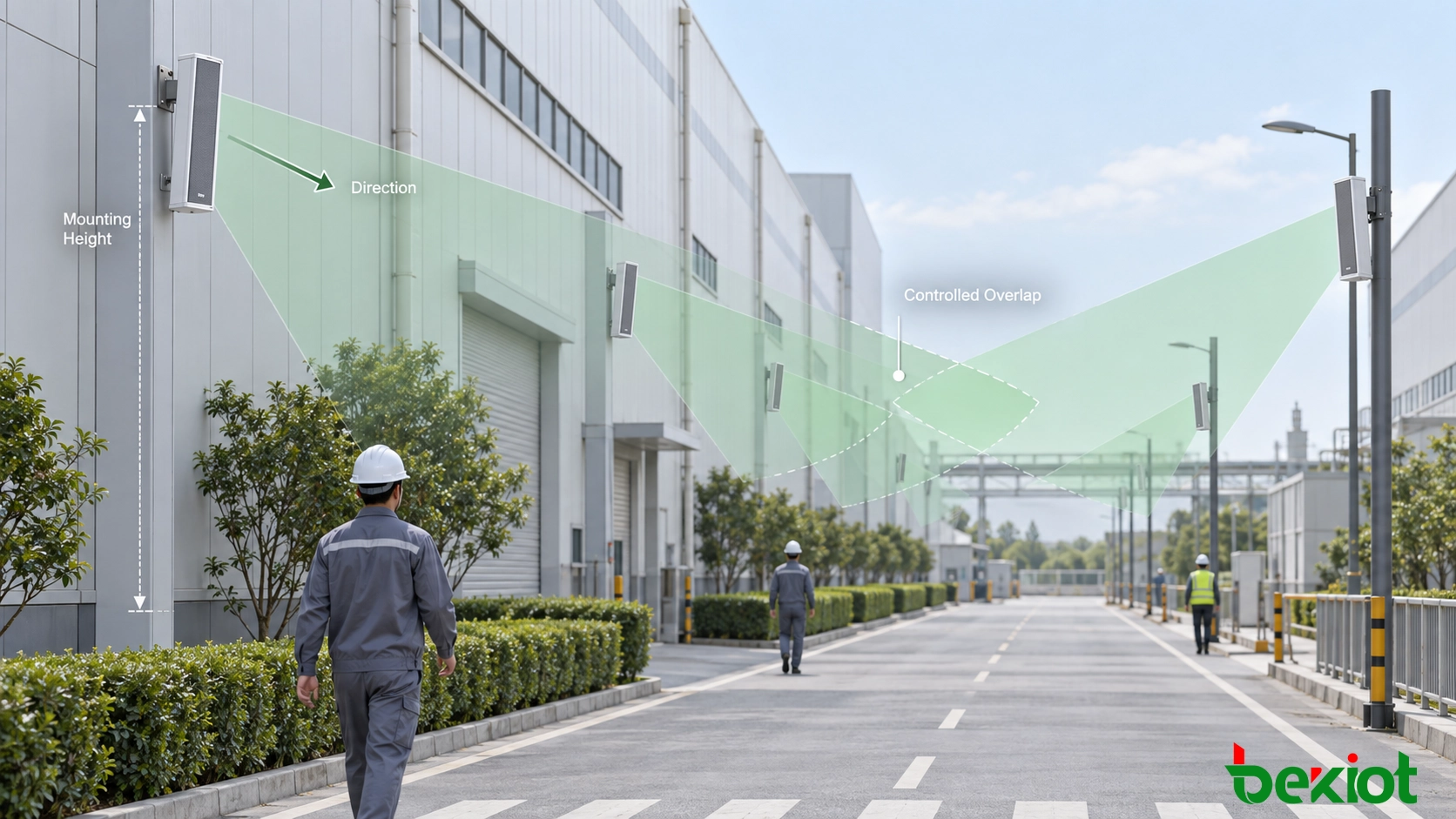

図2 - スピーカーの方向と制御された重なりは、道路、ヤード、建物入口に沿った一貫した音声カバレッジを維持するのに役立ちます。

スピーカー電力をカバレッジタスクに適合させる

出力電力はスピーカー選定の一部です。感度、音圧データ、指向性、設置条件が、その電力を有用なカバレッジにどれだけ効果的に変換するかを決定します。

静かな入口や短い歩行者ルートは、より低出力のモデルで対応できる場合があります。広いヤード、輸送エリア、連続機械騒音のある産業サイトでは、より高出力またはより密な間隔のスピーカーが必要になる場合があります。

高出力SIPカラムスピーカーは、強力な音声出力と耐候性構造が要求される広い屋外ページングゾーンに検討できます。音響データと提案された設置条件を確認せずに、固定カバレッジ半径を割り当てるべきではありません。

1台の高出力スピーカーは機器数量を減らすように見えますが、不均一な結果を生み出す可能性があります。ユニット付近では過剰な音量、ゾーンの遠端では弱い音声です。最大出力以下で動作する複数の適切に配置されたスピーカーは、しばしばより一貫したリスニングレベルを提供します。

電力選択は以下に対してレビューする必要があります：

• 最も遠い必要なリスニング位置

• 通常およびピークのバックグラウンドノイズレベル

• スピーカー感度と指向性カバレッジ

• 設置高さと角度

• 音路内の建物と機器

• ゾーンが日常メッセージか緊急メッセージかを扱うか

関連製品：Becke Telcom SIPスピーカー

サイトベースのレイアウトで数量を見積もる

リスニングゾーン、障害物、利用可能な設置ポイントをマークした後、スピーカー数量を見積もることができます。基本的な計画プロセスは5つのステップにまとめられます：

1. 最新のサイト図面に必要なリスニングエリアをマークします。

2. 代表的な騒音レベルと重要な障害物を記録します。

3. 実用的な設置位置を選択し、各スピーカーをそのゾーンに向けます。

4. 推定カバレッジをスピーカーの音響データと照合します。

5. 代表ユニットを設置し、現地テスト後にレイアウトを調整します。

例：産業用サービス道路に沿ったスピーカー計画

2つの工場建物の間を走る240メートルのサービス道路がある実例プロジェクトを考えます。作業員は道路沿いの3つの入口を使用し、東端の積載エリア付近で車両騒音が増加します。

中央に1台のスピーカーを設置すると、両方向に長いリスニング距離が生じます。建物はまた、2つの奥まった入口に音が届くのを妨げます。

より実用的な初期レイアウトでは、複数の指向性位置を使用する場合があります：

これにより、4つのスピーカー位置という初期見積もりが得られます。これは普遍的な間隔ルールではありません。テスト中に、1つの位置が移動されたり、角度が変更されたり、積載ドックで車両騒音が明瞭な音声を妨げる場合には追加ユニットが設置される可能性があります。

この例は、総面積を固定平方メートル数で割ることが信頼できない理由も示しています。サイトの形状と障害物が、スピーカー台数が確定する前にレイアウトを決定します。

ネットワークと電源の可用性を確認する

提案された各位置には、適切なネットワークと電源パスがなければなりません。設計では、イーサネット距離、スイッチポートの可用性、VLAN割り当て、SIP登録、グループ放送が必要な場合のマルチキャストサポートを確認する必要があります。

PoEを使用する場合、スイッチは接続されたすべてのエンドポイントに必要な電力を供給しなければなりません。高出力モデルは、ローカル電源またはメーカー指定の他の供給構成を必要とする場合があります。

屋外設置には、シールされたケーブルエントリ、適切なジャンクションボックス、接地、サージ保護も必要です。耐候性スピーカーは、露出したコネクタや不適切な電源を保護しません。

設置されたカバレッジを稼働条件下でテストする

最終的な台数は現地で確認されます。テストは機械、換気システム、通常の交通が稼働している間に行う必要があります。生産開始前の静かなテストでは、カバレッジの弱点が隠れることがあります。

エンジニアは各ゾーンの中心と境界、および建物やその他の特定された障害物の背後で聴取する必要があります。避難経路、積載エリア、スピーカーから最も遠い位置に特に注意を払う必要があります。

受け入れテストでは以下を確認する必要があります：

• ゾーン全体で音声指示が理解可能かどうか

• 建物や機器が弱いエリアを作り出していないかどうか

• 隣接するスピーカーが気を散らす遅延音声を生成していないかどうか

• 近くの位置と遠くの位置で音量が急激に変化しないかどうか

• 各スピーカーが正しいSIPまたはマルチキャストグループに属しているかどうか

• 緊急音声が日常アナウンスを正しく優先するかどうか

位置がテストに不合格だった場合、音量を上げることが自動的な応答であってはなりません。最初にスピーカーの方向、設置角度、障害物、隣接ユニットとの重なりを確認します。1台のスピーカーを再配置することで、エリア全体をより大きくしなくても明瞭さを改善できます。

完成した図面には、各スピーカーの位置、高さ、方向、ネットワークアドレス、ページンググループを記録する必要があります。その後、保守および建物、保管レイアウト、交通ルートの将来の変更のための参照資料となります。

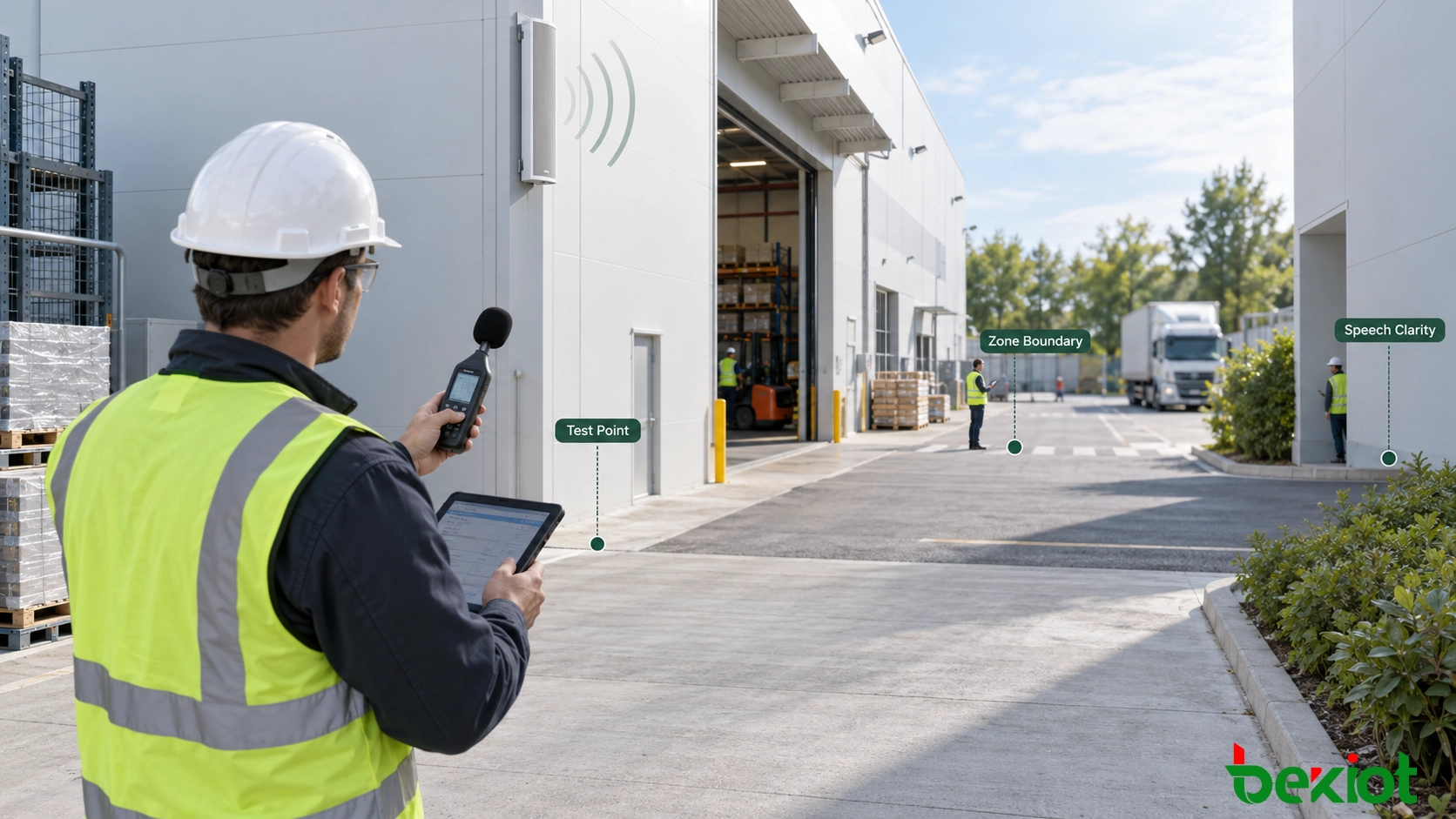

図3 - サイトが通常稼働している間に、ゾーン境界および障害物の背後で音声の明瞭さを確認する必要があります。

屋外サイトに必要なSIPカラムスピーカーの台数は、単一の定格電力や面積式ではなく、カバレッジレイアウトによって決定されます。リスニングゾーンをマークし、騒音と障害物を特定し、指向性設置位置を選択し、その後現地で結果を検証します。

このプロセスは、単純な面積見積もりよりも多くのスピーカー台数になる可能性がありますが、過剰な音量、聞き逃したアナウンス、設置後の高額な変更を回避することもできます。

よくある質問

SIPカラムスピーカーは屋外でどのくらい遠くまで聞こえますか？

有効距離は、音響出力、スピーカー感度、方向、設置高さ、バックグラウンドノイズ、物理的障害物によって異なります。プロジェクト計画では、音が検出できる最も遠い点ではなく、音声が理解可能な距離を使用する必要があります。

1台の高出力SIPカラムスピーカーで屋外ヤード全体をカバーできますか？

広い開けたエリアをカバーできるかもしれませんが、建物、機械、コンテナ、高い騒音レベルが弱い位置を作り出すことがあります。1台のスピーカーで十分であると受け入れる前に、カバレッジ図面と現地音声テストが必要です。

屋外SIPカラムスピーカーはどの高さに設置すべきですか？

車両、妨害、不正アクセスを避けつつ、リスナーに向けた状態を保つために十分な高さが必要です。最終的な高さは、スピーカーの垂直拡散特性、カバレッジ距離、利用可能な設置構造に依存します。

SIPカラムスピーカーの最終台数はどのように確認されますか？

騒音、距離、障害物、音響データに基づいた推定レイアウトから始めます。代表的なスピーカーが通常のサイト稼働条件下でテストされた後、台数が確定します。
