SIP ページングが意図したゾーンに到達することを確認する方法

ページングコンソールがアナウンスを送信したと報告しても、ある作業場は無音のままである、隣接する建物のスピーカーがメッセージを再生する、あるいは従業員がトーンは聞こえるが指示を理解できない、といった結果が起こり得ます。これらは異なる障害です。通話ステータスの成功だけでは、ページングメッセージが正しいエリアの正しい人々に到達したことを証明できません。

したがって検証は、アナウンスをディスパッチ画面の先まで追跡する必要があります。選択されたページングゾーンと呼制御の決定から、音声配信パスを通り、受信スピーカーまたはアンプ、実際の聴取位置に至るまでです。また、選択されたゾーン外のスピーカーやアンプが意図せず起動されたり、そのページングストリームを割り当てられたりしていないことも確認しなければなりません。

配信の証拠と受け入れの境界

テストの前に、配信済みの意味を定義します。サーバーは音声転送後にタスクを完了とマークする一方、端末はスピーカー出力を確認せずにセッションを承認する場合があります。受け入れ基準は、単一のステータスラベルを信頼するのではなく、各層で必要な証拠を特定しなければなりません。

4 つの独立した証拠レベル

• ルーティング： 許可された宛先が意図したゾーンとエンドポイントに解決されること。これはそれらの可用性を証明しません。

• セッションとメディア： 該当する場合、SIP 呼レッグが受け入れられ、メディアが送信されたこと。受信側カウンター、キャプチャ、RTCP は受信を証明できますが、可聴出力は証明しません。

• 再生： 端末ステータスまたは観察者が再現を確認すること。出力オン フラグは、故障したスピーカーや回路を検出できない場合があります。

• 聴取： 代表的な騒音条件下で、占有位置においてメッセージが合意された可聴性と了解度の基準を満たすこと。

正しい除外も検証します。無関係なエンドポイントは非アクティブのままでなければなりません。開いた扉から音が漏れるのは音響上の問題です。非対象のスピーカーがストリームを受信するのはルーティング障害です。

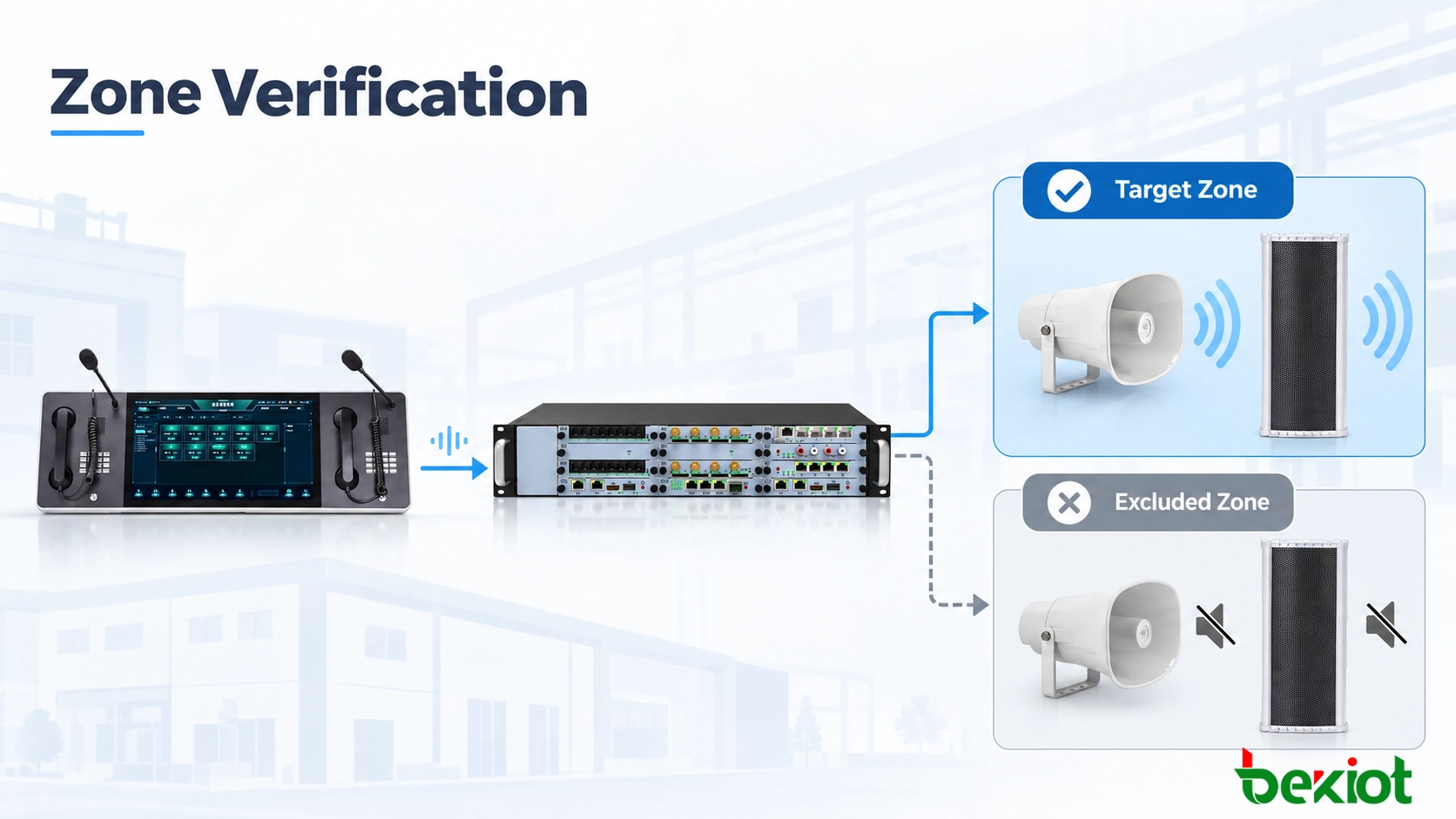

図 1 - ゾーンはルーティング、メディア受信、物理的再生、聴取位置での証拠によって検証され、意図しないゾーンのチェックも行われます。

ゾーンマッピングとエンドポイント検証

意味のあるテストは、承認された竣工ゾーン計画から始まります。ページングコンソールに表示される名前は、SIP 内線、マルチキャストグループ、アンプチャンネル、物理エリア名と異なる場合があります。共通のマッピング記録がなければ、技術者は番号が接続することを示せても、それが正しいエリアを表すことを示せません。

各ゾーン名の背後にある実際の宛先を記録する

次の内容を含む 1 つのゾーン記録を準備します。

• ソース： マイク、コンソール、または自動タスクとオペレーターの役割。

• ターゲット： 表示ゾーン、内線/グループ ID、関連する権限。

• アクティブなエンドポイント： スピーカー ID、アンプチャンネル、設置場所。

• 除外されたエンドポイント： 非アクティブのままであるべき隣接または制限ゾーン。

• 聴取チェックポイント： 占有、騒音、遠隔、境界位置。

• トレーサビリティ： マップ改訂、タスク ID、証拠、観察、結果。

たとえば、仮の積載ゾーン Aには 2 台の SIP ホーンスピーカーと 1 台のネットワークアンプが含まれます。3 台すべてが起動し、倉庫事務所のエンドポイントは非アクティブのままであるべきです。これはテスト計画の例であり、規定のシステム設計ではありません。

コンソールラベル、ページングサーバーグループ、設置図面には同じゾーンマップ改訂を使用します。建物間で移動された、またはメンテナンス後に交換されたスピーカーは、古い識別子やサブスクリプションを保持している場合があります。現場テストの前に、現在のデバイスインベントリを承認済み受け入れベースラインと比較してください。

オペレーターの表示と設置済みサイトを照合する

本番オペレーターインターフェースからテストします。ノートパソコンがスピーカーを直接呼び出すと、誤ったコンソールショートカットや権限を回避する場合があります。表示されたゾーンを選択し、固有のテストメッセージを送信し、解決されたグループを竣工エンドポイントリストと比較します。

ページングソースの例には、Becke Telcom の GP600 SIP ページングマイク および DSC-173 IP ページングおよびディスパッチコンソール があります。検証は、通話を発信できる能力だけでなく、実際のゾーン割り当てとユーザー権限に関係します。

関連製品： GP600 SIP ページングマイク

SIP シグナリングと RTP 配信の検証

選択したエリアが正しく動作しない場合は、グループやスピーカーゲインを変更する前に、シグナリング、メディア配信、再生を切り分けます。

SIP 応答と SDP ネゴシエーションを解釈する

SIP ダイアログは INVITE、成功した 2xx 応答、ACK によって確立される場合があります。SDP オファー/アンサーは通常 INVITE と応答で行われますが、遅延オファーは 2xx 応答に現れ、ACK で応答されることがあります。200 OK はその呼レッグによる受け入れを確認するものであり、RTP 配信や各スピーカーでの再生を確認するものではありません。

発信者 ID、宛先 URI、グループ解決、応答コード、個々の呼レッグを確認します。ページングサーバーは SIP を終端し、受信機への SIP ダイアログなしでマルチキャスト音声を配信する場合があります。ステータスがグループに適用されるのか、各エンドポイントに適用されるのかを記録します。

ユニキャストとマルチキャストの配信を別々に検証する

ユニキャストでは、プラットフォームは個別の RTP フローを送信する場合があります。SDP メディアパラメーター、IP アドレス、ポート、ペイロードタイプを確認し、受信機でのパケット到着を確認します。シーケンスギャップ、ジッター、RTCP 統計はトランスポート品質を表し、スピーカー出力を表しません。

マルチキャストでは、グループアドレスとポート、受信機の IGMP メンバーシップ、スヌーピング、クエリア動作を確認します。サブネット間では、マルチキャストルーティングを確認します。送信側のキャプチャだけでは遠隔スピーカーでの受信を証明できません。影響を受けるアクセスセグメントを検証します。

同じ条件下で正常なエンドポイントと故障したエンドポイントを比較します。ログでは不十分な場合、短時間の許可されたキャプチャを使用し、時刻、VLAN、キャプチャ場所を記録します。

1 つのサブネットのみに影響するマルチキャスト障害では、IGMP メンバーシップの期限切れ、アクセス制御ルール、アドレススコープ、送信側と受信側の間のパスを調べます。動作するユニキャスト電話通話がマルチキャストページングの正常性を証明すると仮定しないでください。

デコード、増幅、出力を確認する

ミュート、コーデック不一致、アンプ保護、断線、競合音声により再生が失敗しても、RTP は到着する場合があります。レベルを調整する前に、デコーダーと出力ステータス、ゲイン、物理信号パスを確認します。

Becke Telcom の PA-BHS-IP30 SIP ホーンスピーカー や SK12 SIP コラムスピーカー などのエンドポイントは、モデルおよびファームウェア固有の検証が必要です。同一の承認や障害監視機能を前提としないでください。

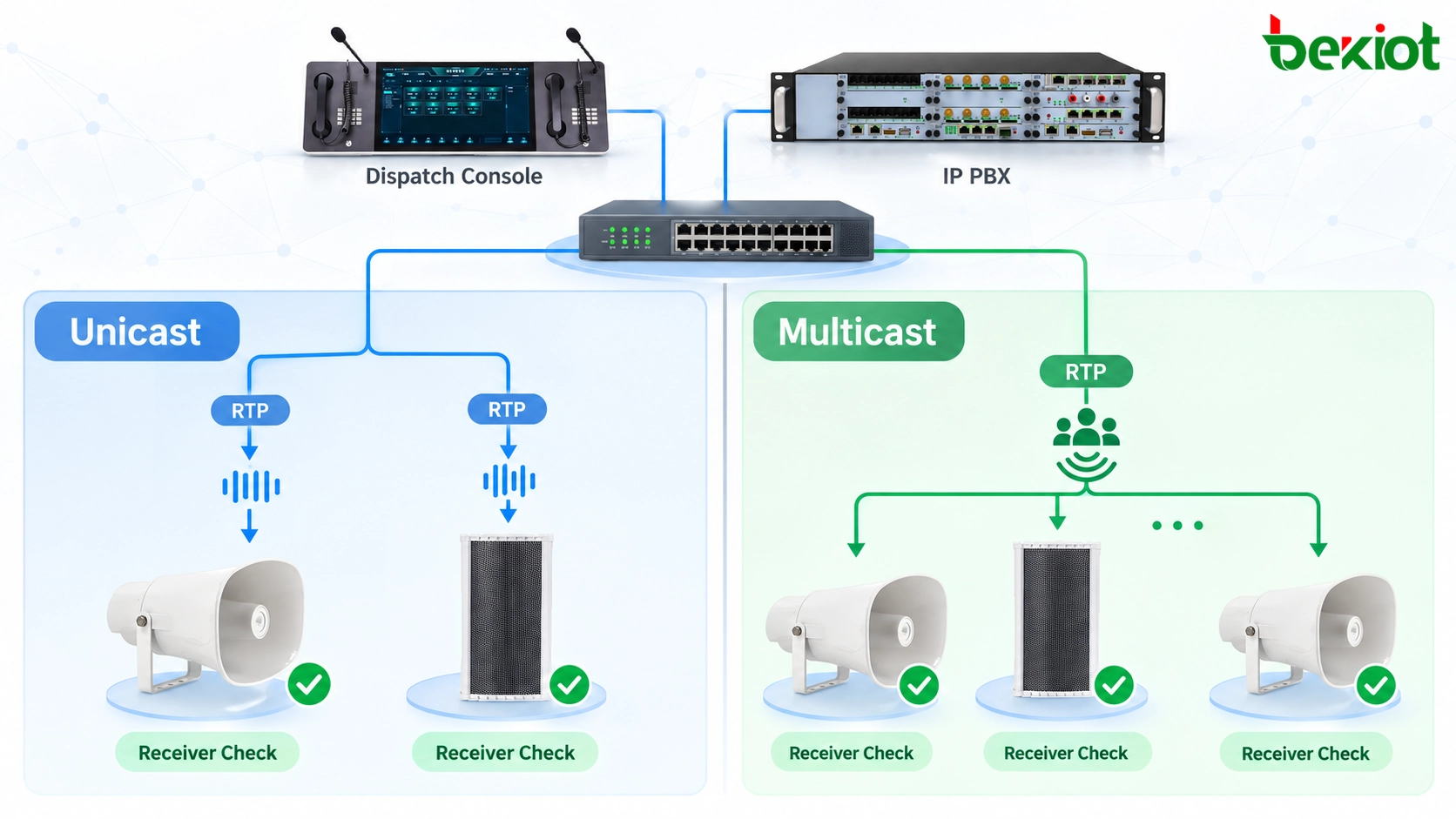

図 2 - 受信機で必要な証拠は、ユニキャスト呼レッグとマルチキャストストリームで異なります。どちらのトランスポート方法も、それ自体で可聴再生を保証するものではありません。

音響カバレッジと音声了解度

現場テストは、スピーカーの下だけでなく、占有位置で人々がメッセージを理解できるかを判断します。機械、交通、残響が結果を変える可能性があるため、動作条件を記録します。

トーンだけでなく、再現可能な音声テストを使用する

開始、ゾーン識別子、特徴的な単語、明確な終了を含む再現可能な音声テストを使用します。トーンでは、指示が理解されるか、最初の音節が切れていないかを示せません。通常のマイクとトークキーからライブページングをテストします。

遠隔、騒音、境界位置を観察します。切れた単語、ドロップアウト、エコー、重複するスピーカー間のタイミング差を記録します。

問題のあるポイントで複数回アナウンスを実行します。断続的な最初の単語の欠落は、起動シーケンス、アンプのウェイクアップ、またはオペレーターがトークキュー後に待つ時間に依存する場合があります。欠陥が毎回の送信で発生するか、一部の試行のみで発生するかを記録します。

動作騒音下で音声を評価する

代表的な動作中にテストします。音圧だけでは了解度を確立できません。プロジェクトで要求される場合は STI または STIPA を使用します。

指定された場合は関連する IEC 60268-16 測定手順を適用します。すべてのサイトに適合する普遍的な音圧レベルや了解度閾値はありません。校正済み機器、背景騒音、契約基準を記録します。一般的なページング受け入れは、規制対象の火災音声警報システムを認定するものではありません。

測定が必要な場合は、測定マイクとテスト条件を指定方法と一致させます。非公式なスマートフォンの音圧測定は弱い位置の特定に役立つ場合がありますが、校正された了解度結果として提示すべきではありません。

カバレッジとゾーン除外の両方を確認する

境界では、エンドポイントの起動を音漏れとは別に検証します。音響漏れにはスピーカーの再指向が必要な場合があります。意図しないアクティブスピーカーは、グループ、チャンネル、ストリームマッピングの障害を示します。

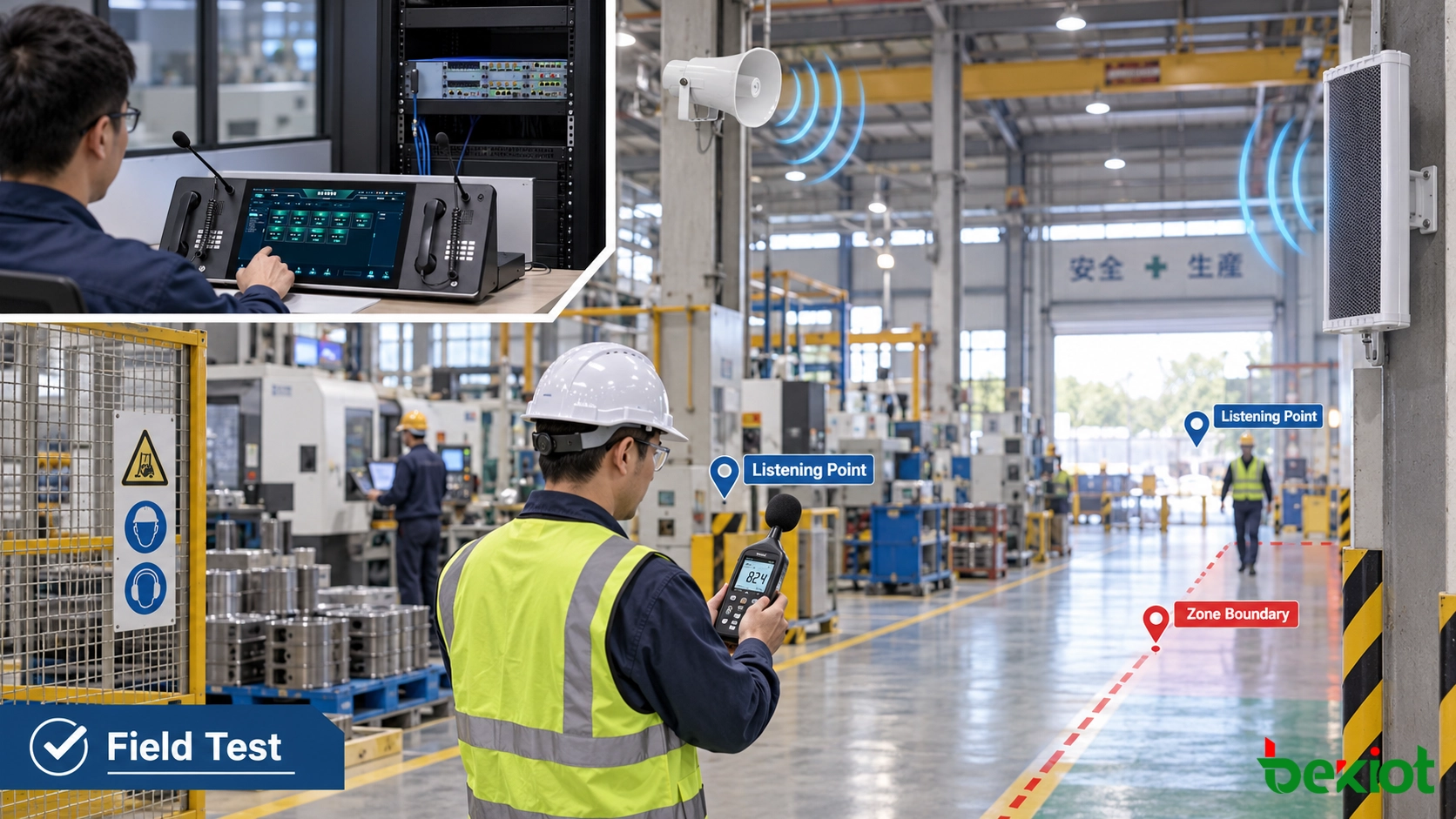

図 3 - 現場観察者は定義された聴取位置で完全な音声メッセージを検証し、隣接ゾーンが意図せず起動されていないことを確認します。

受け入れテストと障害切り分け

意図した状態、除外状態、劣化状態をテストする

• 単一ゾーン配信： 許可されたソースから各ゾーンを選択し、期待されるエンドポイントと現場聴取位置を確認し、少なくとも 1 つの禁止された隣接宛先をチェックします。

• 複合ゾーン配信： 承認されたゾーングループを選択し、メンバーシップを確認し、重複するエンドポイント割り当てをチェックして二重または歪んだ再生がないか確認します。

• オペレーター権限チェック： アクセス権のない役割を使用して制限された宛先を試み、意図しないページングなしで制御された拒否を確認します。

• 競合ソースチェック： 制御されたアナウンス中に 2 つ目のページング要求を導入し、プラットフォームに指定された競合動作のみを確認します。すべての製品が同一の優先度オーバーライドをサポートすると仮定しないでください。

• エンドポイント損失チェック： 承認された方法で 1 台のテストスピーカーまたはアンプを切り離し、プラットフォームが報告する内容と、残りのゾーンカバレッジが合意された劣化状態基準を満たすかを記録します。

• 復旧チェック： サービスを復元し、古いデバイスステータス、古いグループメンバーシップ、以前のタスク完了記録に依存せずに配信を繰り返します。

例示的な受け入れ記録

積載ゾーン Aの例示的テストテンプレート。結果が合格したとは推定しません。観察された結果と立会人を別々に記録します。

ディスパッチ、受信機、現場記録をタスク ID またはタイムスタンプで関連付けます。各基準を合格、不合格、未テストとしてマークします。他のスピーカーが合格しても、未検証のエンドポイントをクリアすることはできません。

障害切り分けの順序を適用する

変更を加える前に障害を分類します。誤った宛先はマッピングエラーを示します。RTP 欠落は転送問題を示します。音声なしの RTP は再生または増幅を示します。不明瞭な音声は音響調査が必要です。対象ゾーンと除外ゾーンの両方を再テストします。

受け入れと再テスト条件を定義する

署名は、承認された構成改訂、立会人、テスト条件、測定方法、未解決の欠陥を特定します。オフラインのエンドポイントは、承認された変更がそれを削除しない限りスコープ内に残ります。

グループマッピング、スピーカー配置、権限、ネットワークメディアパス、音響に大幅な変更があった後に再テストします。継続的なデバイス監視は、定期的な現場聴取チェックを補完しますが、代替にはなりません。

よくある質問

ライブアナウンスと事前録音アナウンスは同じ受け入れテストを使用すべきですか？

宛先と可聴性の基準は共有すべきですが、実行パスは別々にチェックする必要があります。事前録音ファイルはライブマイク入力を迂回したり、異なるレベル処理を使用したり、スケジュールから開始したりする場合があります。プロジェクトが実際に依存する各パスを、メッセージの開始と終了を含めてテストします。

既存のアナログアンプがエンドポイントステータスを提供しない場合はどうすればよいですか？

ページングサーバーの送信成功をアナログ出力の証明として扱わないでください。アンプで利用可能な障害接点やメーター、提供されている場合は監視対象スピーカー回路、直接の現場再生観察からの証拠を追加します。監視の制限を明示的に記録します。

各ページング後に別途人間の確認が必要ですか？

自動的には必要ありません。日常的なアナウンスは技術的および定期的な現場テストで受け入れられる場合がありますが、安全上重要な指示は監督者または対応チームによる運用上の確認が必要な場合があります。確認要件は、SIP プロトコル機能と仮定するのではなく、サイトの手順で定義されるべきです。

多言語アナウンスはどのように検証すべきですか？

言語からゾーンへの割り当てと実際の音声メッセージの両方を確認します。技術的に正しいストリームでも、言語固有のファイルが誤った対象者に割り当てられていると、運用上誤っている可能性があります。理解が重要な場合は、内容と発音について資格のあるレビュー担当者を使用します。

労働者が聴覚保護具を着用している場合、ページングはどのように評価すべきですか？

スタッフが実際に作業する条件でメッセージを評価します。聴覚保護具の種類と装着状態を含みます。保護されていないマイク位置での満足な測定は、耳栓やイヤーマフを着用した労働者がすべての指示を認識することを証明しません。サイトのリスク評価が要求する場合は、より大きなページングだけに頼るのではなく、補助的な視覚警報、手順上の確認、その他の承認された通知チャネルを評価します。
