防爆電話機の設置でよくある間違いとは？

防爆電話機の設置では、特に判断を誤りやすい状況があります。機器の電源が入り、SIPサーバーへの登録が成功し、制御室からの着信を受け、発信も問題なく行える状態です。通信機能の面ではすべて正常に見えます。しかし、施工上の一つの細部によって、機器の本来の設計が前提としている管理条件がすでに変化している可能性があります。

施工者が指定されたケーブルグランドを、寸法が合うという理由で別の型式に交換したり、未使用の引込口を手近なプラグで塞いだり、元のケーブル引込方向が不便だからと新しい穴を開けたり、配線しやすいように電話機を数メートル移動したりする場合があります。こうした変更が直ちに通信障害を引き起こすとは限りません。実際、当日の基本通話試験には合格することもあります。そのため、まったく起動しない機器よりも、この種の施工不良は発見が難しいのです。

危険場所に設置される機器では、 通話が成功したことは、その時点で通信経路が機能していることを示すにすぎず、設置の適正さを証明するものではありません。 筐体設計、実際の取付位置、ケーブル引込口、閉止部品、付属品、給電方式、初期検査を合わせて、最終的な設置状態が決まります。IEC 60079-14:2024は、Ex機器の設計、選定、設置および初期検査を同一の技術的枠組みで扱っています。つまり、適切な機器を選ぶことは、工事全体の一部分にすぎません。

重要な設置リスクの多くは、電話機を梱包から取り出して壁面に取り付け、運用を開始するまでの比較的短い期間に発生します。

電話機が正常に動作していても、設置が不適切なのはなぜか？

一般的な低電圧機器の試運転では、電源投入、ネットワーク接続、機能試験という手順がよく用いられます。端末がIPアドレスを取得し、SIPサーバーに登録され、着信・発信・双方向通話が正常なら、設置はほぼ完了したと判断されることがあります。しかし、防爆電話機はその手順だけでは評価できません。通信試験で確認できるのは通信サービスの経路であり、危険場所の施工全体ではないためです。

例えば、ケーブルグランドがイーサネットケーブルを十分に締め付けていれば、電話機はネットワークに接続できます。しかし、グランドがケーブル外径、引込口の構成、または防爆構造に適合していない場合、SIP登録が成功しても施工上の問題は解消しません。同様に、筐体からすぐに浸水が見られないことは、長期的な防水・密封性能の保証にはなりません。壁にしっかり固定された電話機も、緊急時に人が素早く到達して操作できる位置にあるとは限りません。

危険場所向け通信工事では、次のような思い込みが問題を招きます。

• 電気的導通があること は、防爆施工が正しいことを意味しません。

• SIP登録が成功すること は、ケーブル引込口の設置が適正であることを示しません。

• 目に見える浸水がないこと は、長期にわたる環境シール性能を保証しません。

• 機械的に強固に固定されていること は、事故時に人がすぐ電話機を見つけて使えることを保証しません。

したがって、設置は二つの観点から並行して評価する必要があります。一つ目は 防爆性能の完全性です。元の防爆構造に関する条件が施工後も維持されているかを確認します。二つ目は 緊急通信の可用性です。必要なときに端末へ接近でき、操作でき、正しい通信先へ接続できるかを確認します。この両方を満たして初めて、危険場所の固定通信ポイントは実用的な技術価値を持ちます。

間違い1：認証済みの防爆電話機ならどこにでも設置できると考える

「防爆電話機だから危険場所のどこに置いてもよい」という判断は、簡単に陥りやすく、必ず避けるべきものです。防爆は単一の汎用カテゴリーではありません。危険場所には可燃性ガスや可燃性粉じんが存在し、区域区分、機器グループ、温度等級、周囲温度条件も異なります。特定の設置場所に機器が適しているかどうかは、製品名に「防爆」とあるかではなく、実際のEx表示、認証の適用範囲、採用する規格によって決まります。

この問題は工事の後半で発生しがちです。設計段階では電話機を位置Aに配置していても、配管、鉄骨、機器、ブラケット、配線ルートの制約により、施工時に数メートル移動することがあります。通常のIP電話機なら単なる位置調整で済む場合がありますが、防爆機器では移動先でも同じ設置条件が成立するかを再確認しなければなりません。

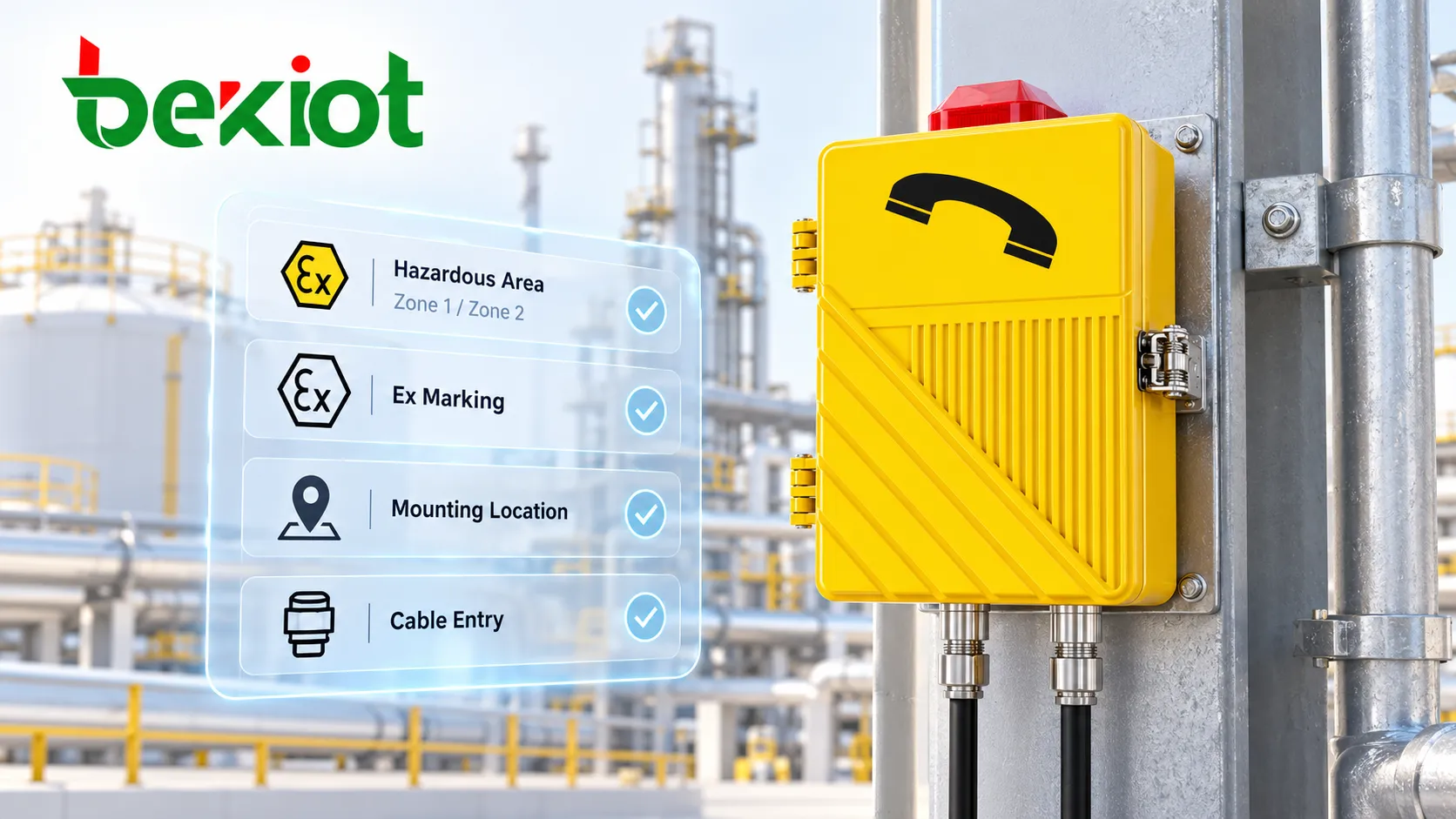

したがって、端末の移設ではイーサネットケーブルの長さだけでなく、次の点も確認します。

• 移設先の危険場所区分が元の場所と同じか。

• 周囲温度や腐食性物質への暴露条件が変わっていないか。

• 機器の表示と認証条件が引き続き適用できるか。

• ケーブル経路と引込口の構成が設計と一致しているか。

• 新しい位置が緊急時の電話機へのアクセスに影響しないか。

機器選定時に危険場所への適合性をまだ確認できていない場合は、    危険場所に適した防爆電話機の選び方を参照してください。設置段階では、設計時に確認した条件を実際の現場位置で維持することが重要です。

間違い2：ケーブルグランドを単なるケーブル固定具とみなす

防爆電話機のケーブルグランドは筐体ほど目立たないため、見落とされやすい部分です。しかし、重要な検査箇所の一つです。一般的な低電圧配線では、ケーブルの保持、環境シール、張力緩和が主な役割ですが、危険場所ではケーブル引込口も機器本来の防爆構造を維持するための条件の一部となります。

危険場所のケーブル引込口に関するIECの技術指針では、ケーブルグランドを筐体の完全性と外部環境に対する保護性能に直接結び付けています。Ex「d」耐圧防爆構造を用いる機器では、ケーブルとグランドの組合せが本来の火炎封じ込め条件の維持にも影響します。このため、グランドが締まっているかどうかだけでは施工の適否を判断できません。

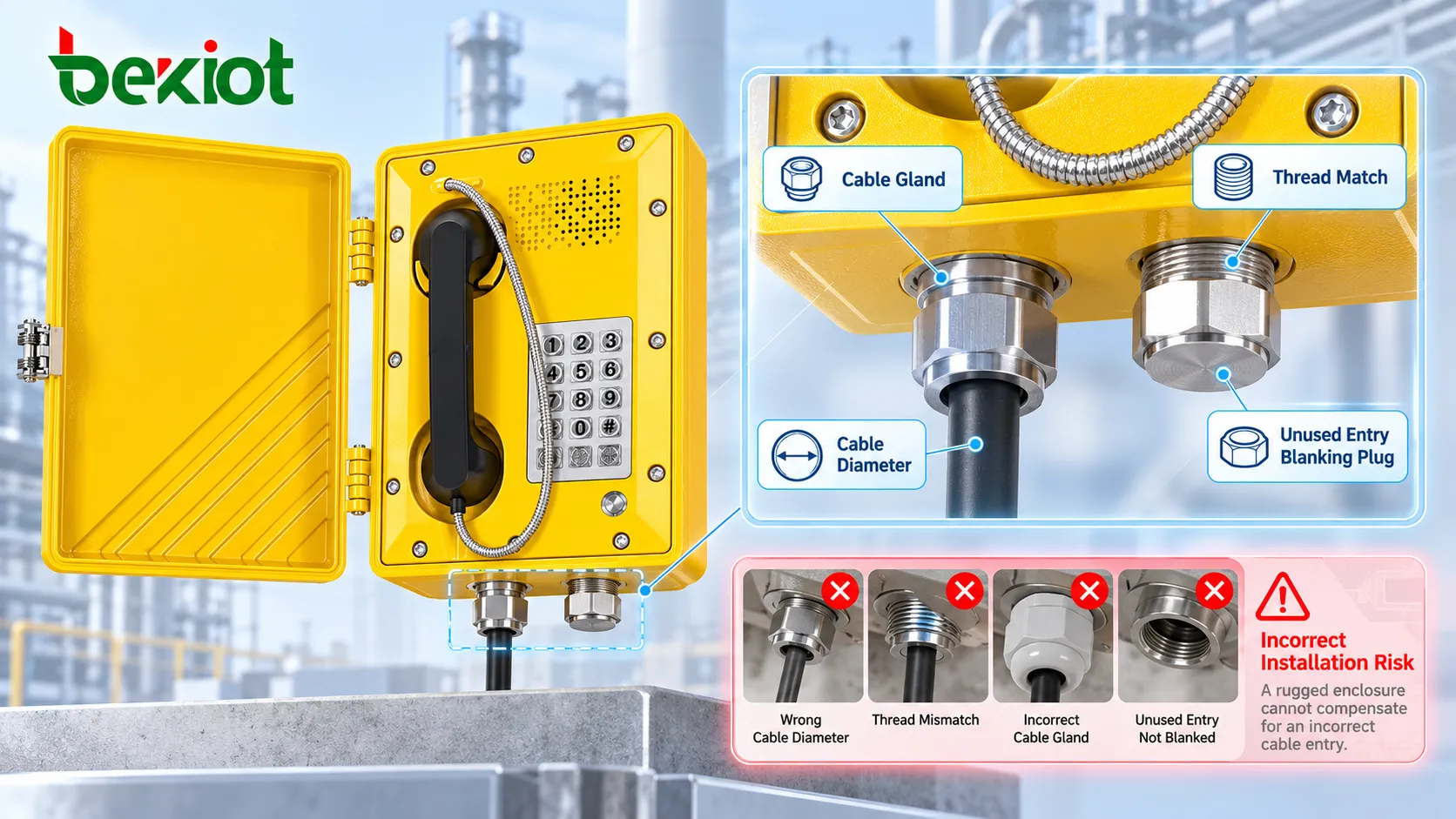

現場では少なくとも次を確認します。

• ケーブルグランドが機器の防爆構造に適しているか。

• ねじ規格が機器の引込口と一致するか。

• 許容ケーブル外径範囲に実際のケーブルが収まっているか。

• がい装ケーブルを使う場合、グランドがそのケーブル構造に適合するか。

• シール部品が正しい位置にあり、欠品や不適切な代用品がないか。

• ケーブルに継続的な引張力、横方向荷重、機械的な圧縮が作用していないか。

もう一つのよくある思い込みは、IP保護等級の高い電話機なら、配線後も出荷時と同じ耐環境性能を自動的に保つというものです。実際には、工場出荷時の筐体状態と現場で取り付けたケーブル引込口は、一続きの防護構成を形成しています。 頑丈な筐体でも、不適切に施工されたケーブル引込口を補うことはできません。

間違い3：未使用引込口を手近な部品で塞ぎ、現場で新しい穴を開ける

工事中は「この穴は使わないので、ひとまず塞いでおこう」「元の引込口に手が届きにくいので、別の穴を開けよう」といった応急対応がよくあります。一般的な筐体では許容される場合もありますが、防爆電話機へそのまま適用することはできません。

未使用のケーブル引込口は、機器設計と施工要件に適合した方法で閉止しなければなりません。2本目のケーブルを今は使わないという理由だけで、一般的な樹脂プラグ、粘着テープ、仮設シール材、仕様不明のねじ込みプラグを用いることはできません。現場での穴開けについても同様で、防爆筐体を通常のステンレス製ボックスや低電圧接続箱と同じように扱ってはいけません。

新しい開口部を設けると、直ちに次の確認が必要になります。

• 追加の引込口が元の設計と認証条件で許可されているか。

• 開口位置、ねじ、壁厚が適用要件を満たすか。

• 新しいケーブルグランドと引込口が正しい組合せになっているか。

• 機械加工で筐体の機械構造が変わっていないか。

• 金属切りくず、バリ、加工による損傷が機器内部に入ったり悪影響を及ぼしたりしていないか。

アダプター、レデューサー、または異なるケーブル引込構成が本当に必要な場合は、機器資料、認証条件、メーカーの要求事項、プロジェクトの危険場所設計規定に照らして変更を検証します。一般的な現場加工として扱ってはいけません。

同じ原則は筐体の接合部、締結部、シール構造にも当てはまります。「防水性を高めるため」として接合面に汎用シーリング材を塗ったり、蓋が閉まりにくいからと合わせ面を削ったりすると、施工上の問題を解決したように見えても、新たな技術的不確実性が生じます。

間違い4：配線のしやすさだけで取付位置を決める

危険場所ではケーブル長は簡単に測定できます。一方で、利用者が電話機までたどり着く動線は見過ごされがちです。設計図面上では電話機は座標で表されますが、実際の事故時には、使用者は安全ヘルメット、防護手袋、保護眼鏡などの個人用保護具（PPE）を着け、配管、蒸気、プロセス設備に囲まれた騒音や照度不足の環境で作業している場合があります。

大型設備の裏、狭い足場の向こう側、通常の点検ルートから離れた場所に設置された電話機は、存在していても実際の緊急時には役立ちにくくなります。ホーン、表示灯、ワンタッチ緊急呼出しを備える機種では、配置によって電話機の利用者だけでなく、警報を聞いたり見たりできる人も変わるため、さらに重要です。

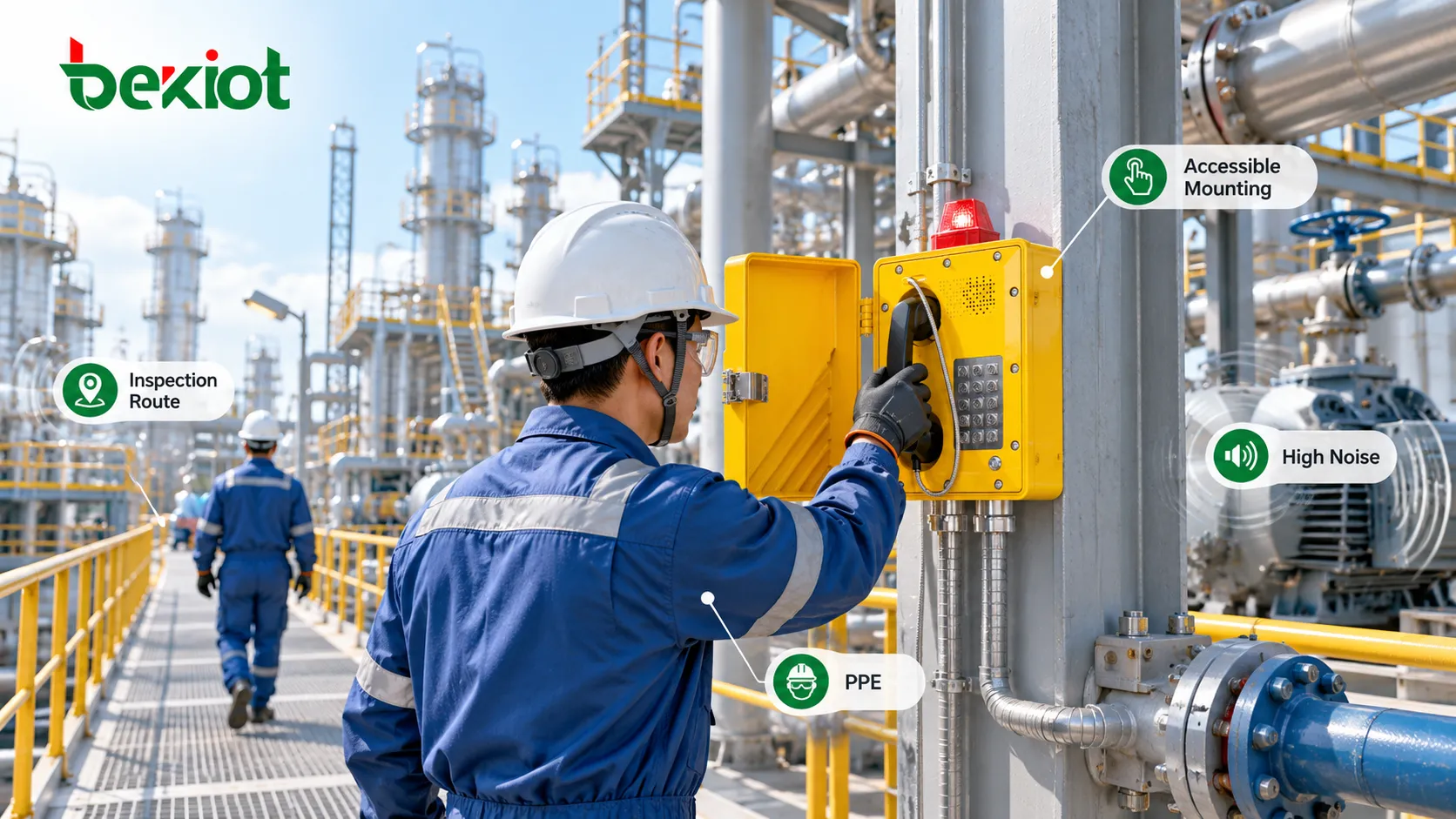

そのため、取付位置は利用者の視点から検討します。

• 通常の点検・操作ルートから簡単に到達できるか。

• 事故時に電話機へ行くため危険な可能性のある区域を横断する必要がないか。

• 手袋を装着した状態でもキー操作や受話器の取り上げに適した高さか。

• 配管、設備、手すりで端末が隠れていないか。

• 夜間や暗い場所でも素早く見分けられるか。

• 持続的な周囲騒音が呼出音や双方向通話を妨げないか。

防爆電話機に最適な場所は、配線が最も簡単な位置ではありません。異常時に作業員が素早く到達し、識別して使える位置です。

間違い5：電話機が防爆なら、PoEやスイッチ、電源は一般的な低電圧の問題だと考える

SIP対応の防爆電話機が普及するにつれて、現場の施工は従来の電話配線から「イーサネットケーブル1本で済む」という発想へ移りつつあります。PoE給電のSIP電話機にはケーブルが1本しか接続されない場合もありますが、その接続はPoEスイッチ、ネットワークラック、メディアコンバーター、接続機器、基幹ネットワーク、SIPサーバーまたはIP PBXに依存します。いずれかに問題があれば、緊急通信の可用性に影響します。

PoEを「ネットワークが動いていれば電話機にも電源がある」と考える

PoEによって端末ごとの電源装置を減らせますが、通信システム全体に自動的に予備電源が備わるわけではありません。上流のPoEスイッチが停電すれば、接続されたすべての電話機が電源とネットワーク接続を同時に失う可能性があります。防爆電話機を緊急呼出しに使用する場合は、PoEスイッチ、基幹ネットワーク、SIPサーバー、IP PBXについても、UPS、バックアップ電源、復旧方式を確認する必要があります。

危険場所に設置する他のネットワーク機器の要件を無視する

電話機が危険場所に適合していても、一般的なスイッチ、電源モジュール、接続装置、ネットワーク付属品まで同じ場所に適合するわけではありません。危険場所に実際に設置する電気機器は、それぞれの設置地点、防爆構造、プロジェクト要件に従って個別に評価します。電話機を支える設備だからという理由で、通常のIT機器と同じ扱いにしてはいけません。

慣例だけで接地方法を決める

接地、等電位ボンディング、ケーブルシールドの要件は、機器設計、防爆構造、プロジェクトの仕様によって異なります。「前の電話機はこう接続した」という経験だけに頼らず、機器資料と設計に従って施工します。屋外設備、長距離の銅線区間、電気サージを受けやすい場所では、通信の可用性を維持するため、サージ保護、雷保護、ネットワーク絶縁なども必要になる場合があります。

この点で防爆保護と通信の信頼性は密接に関係します。 端末自体が完全に適合していても、上流システムの設計不備によって、緊急時に作業員が通信手段を失う可能性があります。

間違い6：高いIP保護等級が結露、腐食、浸水のリスクをなくすと考える

防爆性能と侵入保護性能は異なるリスクに対応します。また、多くの危険場所は過酷な産業環境でもあります。石油化学設備では腐食性雰囲気が存在する場合があり、港湾施設や海上プラットフォームは塩水噴霧にさらされます。屋外施設では雨、日射、温度変化が生じ、一部の工程エリアでは定期的な洗浄が行われます。

したがって、IP保護等級が高くても、実際の施工方法の確認は不要になりません。ケーブル配線が典型例です。ケーブルが筐体の引込口へ水を直接導く経路を形成していたり、配管、ブラケット、ケーブル支持具の周囲に水がたまったりすると、数か月から数年後の状態は試運転当日とは大きく異なる可能性があります。

温度変化による結露も見落とされやすい要因です。筐体外側に雨水が見えないからといって、内部の湿気が問題にならないとは限りません。屋外の温度サイクル、湿度の高い空気、不適切なケーブル引込構成は、長期的な耐環境信頼性に影響します。

そのため、IP保護等級に加えて次を確認します。

• 取付方向が製品の要求事項に合致しているか。

• ケーブルが電話機へ向かう排水・伝い水の経路を作っていないか。

• 金属製締結具、ブラケット、付属品が現場の腐食環境に適しているか。

• ケーブルグランドと閉止部品が適切に密封されているか。

• 機器が継続的な水洗、塩水噴霧、化学物質にさらされていないか。

• 設置後に腐食や部品の緩みを点検できる構造か。

出荷時に所定のIP保護等級を満たすことと、現場で長年使った後も同等の保護性能を保つことは、別々の技術課題です。

間違い7：機械的な締付けは強いほどよいと考える

防爆電話機は一般的な卓上電話機より重いため、壁、鉄骨、柱、専用ブラケットへ確実に固定する必要があります。しかし、「強く締めるほど安全」という考えだけでは不十分です。壁面が不均一であったり、ブラケットが変形していたり、取付穴がずれていたりする場合、無理に筐体を固定すると長期的に不要な応力が生じます。

ケーブルグランドに配線全体の重量を支えさせてはいけません。機械振動、車両の移動、作業員の頻繁な往来がある工場では、機械的な荷重は施工時だけでなく継続的に作用します。

振動が大きい現場では、次を点検します。

• 取付基礎が安定しているか。

• 指定された締結部品を使用しているか。

• 筐体にねじれや異常な応力がないか。

• ケーブルが独立して支持され、適切な余長があるか。

• 受話器コードが機械、車両、人によって繰り返し引っ張られるおそれがないか。

• 表示灯、ホーン、その他の外部付属品が振動下でも確実に固定されているか。

これらの問題は設置当日に現れることはまれです。振動、温度変化、日常使用が数か月続くと、固定具の緩み、ケーブル引込口への荷重、接続不良、外部付属品の故障として現れる場合があります。優れた施工では「今日壁に固定されているか」だけでなく、何年も使った後の状態を考える必要があります。

間違い8：通話成功を最終検収とみなす

「通話できた」ことだけを最終検収基準にすると、設置不良を長期運用へ持ち込む原因になります。IEC 60079-14:2024は初期検査を設置の枠組みに含めており、設置後の検査が任意の追加作業ではなく施工工程の一部であることを示しています。防爆電話機では、危険場所の施工検査と通信の受入試験を関連付けて実施する必要があります。

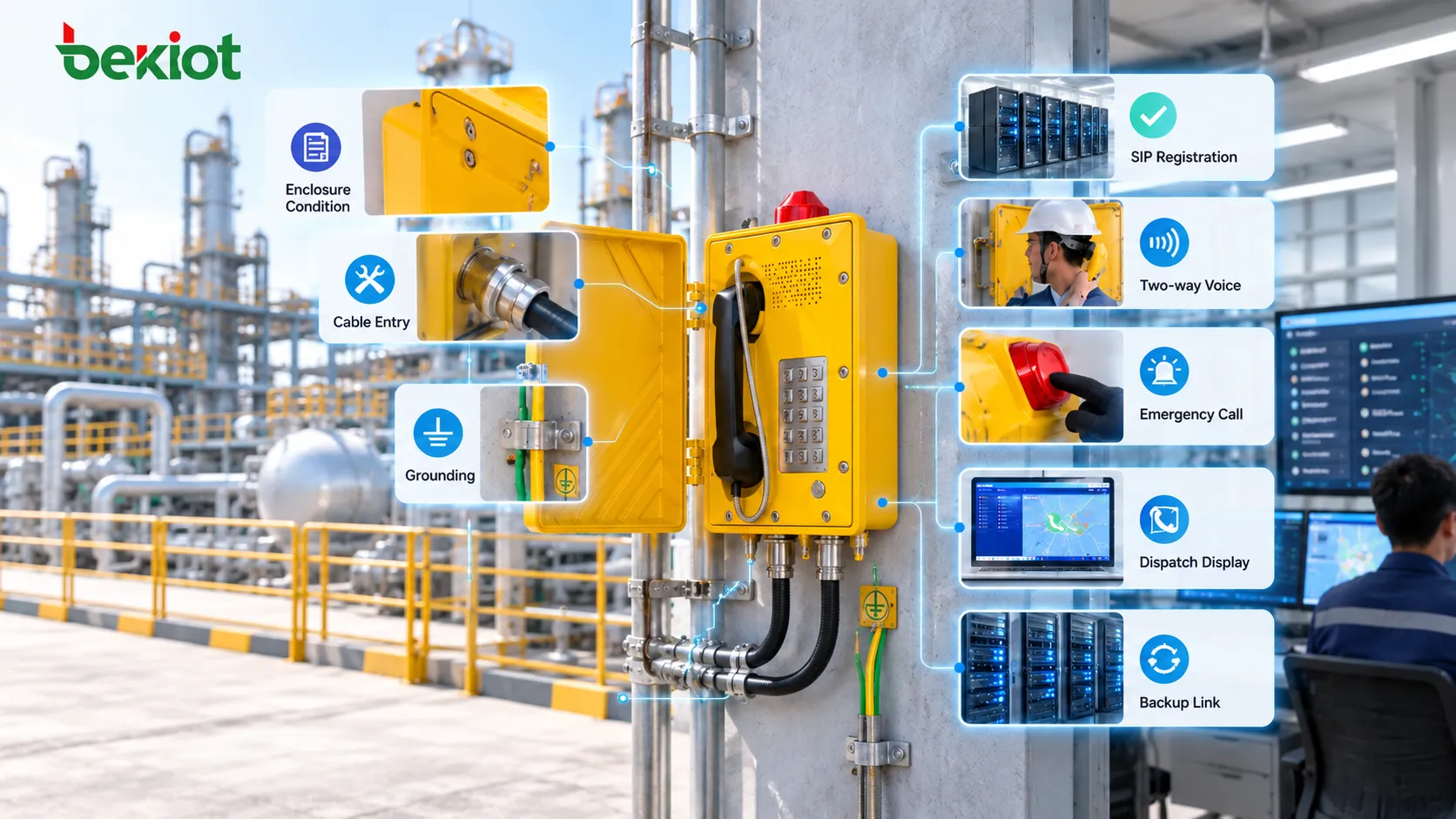

まず物理的な設置状態を確認します。

• 銘板の情報が実際の設置場所と一致しているか。

• 筐体、カバー、締結具に施工による損傷がないか。

• ケーブルグランド、アダプター、閉止部品が正しく取り付けられているか。

• ケーブルに異常な張力、摩耗、圧縮がないか。

• 接地、ボンディング、関連接続がプロジェクト要件に適合するか。

• 製品表示と警告ラベルが引き続き見える状態か。

続いて通信試験では以下を確認します。

• SIP登録またはアナログ回線の状態が正常か。

• 着信・発信、フックスイッチの動作、双方向音声が正常か。

• 実際の現場騒音の中でも会話を明瞭に聞き取れるか。

• 緊急ボタンまたは直通通話が正しい宛先につながるか。

• 指令卓に正しい端末IDと位置が表示されるか。

• 表示灯、ホーン、録音、その他設定済みの連携機能が正常に動くか。

• 設計に予備サーバー、UPS、代替呼出経路が含まれる場合、実際の障害条件で試験したか。

設置後のさらに詳しい試験手順は、    防爆電話機は設置後にどのように試験すべきか？を参照してください。

引渡し前に特に確認すべき施工不良は？

防爆電話機の設置問題には、共通する傾向があります。 短期的には通信が正常でも、長期的なリスクがすでに生じていることです。 そのため、引渡し前の重要な確認項目は、明らかな故障だけではありません。「まだ電話が使える」という事実に隠れやすい施工上の細部も含まれます。

これらの確認は施工者に不要な作業を増やすことが目的ではありません。試運転と引渡しの段階で問題を見つけるためのものです。機器が危険場所で数か月から数年稼働した後に、ケーブルグランド、ケーブル応力、密封、予備通信の問題が見つかると、対処は通常はるかに難しく、運用への影響も大きくなります。

設置品質が通信品質を左右する

防爆電話機の価値が本当に問われるのは、プロセス異常、漏えい警報、作業員の閉じ込め、停電、ネットワーク切替え、制御室への緊急連絡など、最も対応しにくい瞬間です。適切な設置とは引渡し当日にきれいに見えることではなく、何年も経ってからも機器を明確に識別でき、ケーブル引込口と機械的な固定が信頼でき、通信経路を検証できる状態です。

この観点では、重要な施工ミスは電話機が起動しなくなるようなものとは限りません。そうした故障は比較的容易に見つかります。より難しいのは、 電話機が動作し、案件を引き渡せる一方で、施工中に管理対象の設置条件がすでに変更されている場合です。

そのため、防爆電話機のプロジェクトでは、機器選定、現場施工、初期検査、長期保守を一連の技術工程として扱う必要があります。機器の設計は防護の基盤を提供し、現場施工は実環境でその条件を保ち、点検・保守は時間、環境の影響、人為的な介入によって設置状態が徐々に劣化していないことを確認します。

化学、石油・ガス、倉庫、エネルギーなど危険場所の通信プロジェクト向けに、Becke Telcomは防爆SIP電話機、産業用通信端末、IP PBXシステム、SIPサーバー、指令・配車／要員派遣プラットフォームを提供しています。危険場所の条件、通信構成、現場騒音、緊急通話手順を踏まえて端末とシステムを構成し、設置後に実際の通信経路を検証できます。

よくある質問

防爆電話機が設置後に通話できれば、設置は正しいと言えますか？

いいえ。通話成功はその時点の通信機能が使えることを示すだけです。危険場所への適合性、機器表示、ケーブル引込口、閉止部品、締結具、接地や等電位ボンディングの要件、初期検査結果も確認する必要があります。

一般的な産業用ケーブルグランドを防爆電話機に使用できますか？

ねじが合うことやケーブルを締め付けられることだけでは適合性を判断できません。グランドは機器の防爆構造、引込口構成、ねじ、ケーブル構造、プロジェクト要件に合致する必要があります。Ex「d」などでは、ケーブル引込装置は本来の防爆性能を維持する重要な要素です。

防爆電話機の未使用引込口を普通のプラグで塞いでもよいですか？

未使用の引込口には、機器設計と危険場所の施工要件に適合した閉止構成が必要です。通常の樹脂プラグ、粘着テープ、仮設シール材は、見た目に水の侵入を防げるという理由だけでは適切な危険場所対策とみなせません。

PoE給電の防爆SIP電話機にもバックアップ電源が必要ですか？

通信経路全体の構成によります。PoEはイーサネット経由で端末に給電しますが、上流のPoEスイッチ、基幹ネットワーク、SIPサーバーが停電すれば、電話サービスが停止する可能性があります。緊急呼出しを担う場合は、適切なバックアップ電源と代替通信経路を設計に含める必要があります。

防爆電話機の設置後に保存すべき記録は何ですか？

機器の型式と識別番号、設置場所、銘板情報、ケーブル引込構成、回線・ネットワーク情報、SIP番号、緊急呼出先、現場写真、初期検査結果、実際の通話試験・連携試験の記録などが有用です。これらは後の保守で変化を確認する際の基準資料になります。
