緊急通信システムは、個別の機器を独立して運用する構成から、複数の設備を連携させるプラットフォーム型へと移行しています。工場、交通インフラ、公共施設では、一つの緊急事象に対して複数のシステムが協調する必要があります。現場で緊急インターホンが操作され、中央監視室にSIP通話が着信し、近くの監視カメラが映像による確認を支援します。警備担当者は警報情報も参照したうえで対応を判断します。
SIP緊急インターホンは現場と中央監視室の音声連絡を担います。CCTVは現場の映像情報を提供し、警報プラットフォームは異常の検知と通知を行います。適切に統合すれば、各システムが情報を共有し、事故対応を一連の業務として進められます。
統合の目的は単に機器を接続することではありません。イベントの発生方法、情報の伝達経路、各イベントにひも付ける設備、オペレーターの対応手順まで定義する必要があります。案件によっては、SIPシグナリング、IP PBX、CCTV管理システム、警報インターフェース、リレー制御、ソフトウェアAPIを使用します。
SIP緊急インターホンと各種セキュリティシステムの接続関係
SIP緊急インターホンの統合は、役割の異なる複数の機能層で構成されます。各サブシステムが固有の処理を担当し、定義された通信インターフェースを通じてイベント情報を交換します。
現場側の緊急通信端末は、支援を必要とする人が直接連絡するための窓口です。出入口、プラットホーム、生産エリア、立入制限区域、遠隔作業拠点など、即時連絡が求められる場所に設置されます。
通信層では音声セッションと呼制御を管理します。SIPサーバー、IP PBX、指令台プラットフォームが、端末登録、内線管理、呼ルーティング、現場端末とオペレーター間の通信を担当します。
セキュリティ層は事故に関連する追加情報を提供します。CCTVプラットフォームは映像、警報システムは検知情報を提供し、指令管理プラットフォームが異なるデータを操作画面に統合します。
一般的な統合アーキテクチャには次の要素が含まれます。
現場に設置するSIP緊急インターホン端末。
通信管理用のSIPサーバーまたはIP PBX。
監視と映像確認に使用するCCTVプラットフォーム。
イベント検知と通知を行う警報システム。
オペレーターの対応業務を支える指令台または中央監視室プラットフォーム。
統合の中核となるのはイベント相関です。各機器を独立したものとして扱うのではなく、イベントの発生源、物理的な場所、利用可能な対応設備をひも付けます。
例えば、工場の出入口にある緊急通話ポイントには、次の情報を関連付けられます。
割り当てられたSIP内線番号。
近くの固定カメラまたはPTZカメラ。
該当する警報ゾーン。
対応を担当するオペレーターグループ。
事前に定めた対応手順。
この構成により、イベント発生時にオペレーターは関連システムを手作業で探すことなく、必要な情報をすぐに確認できます。

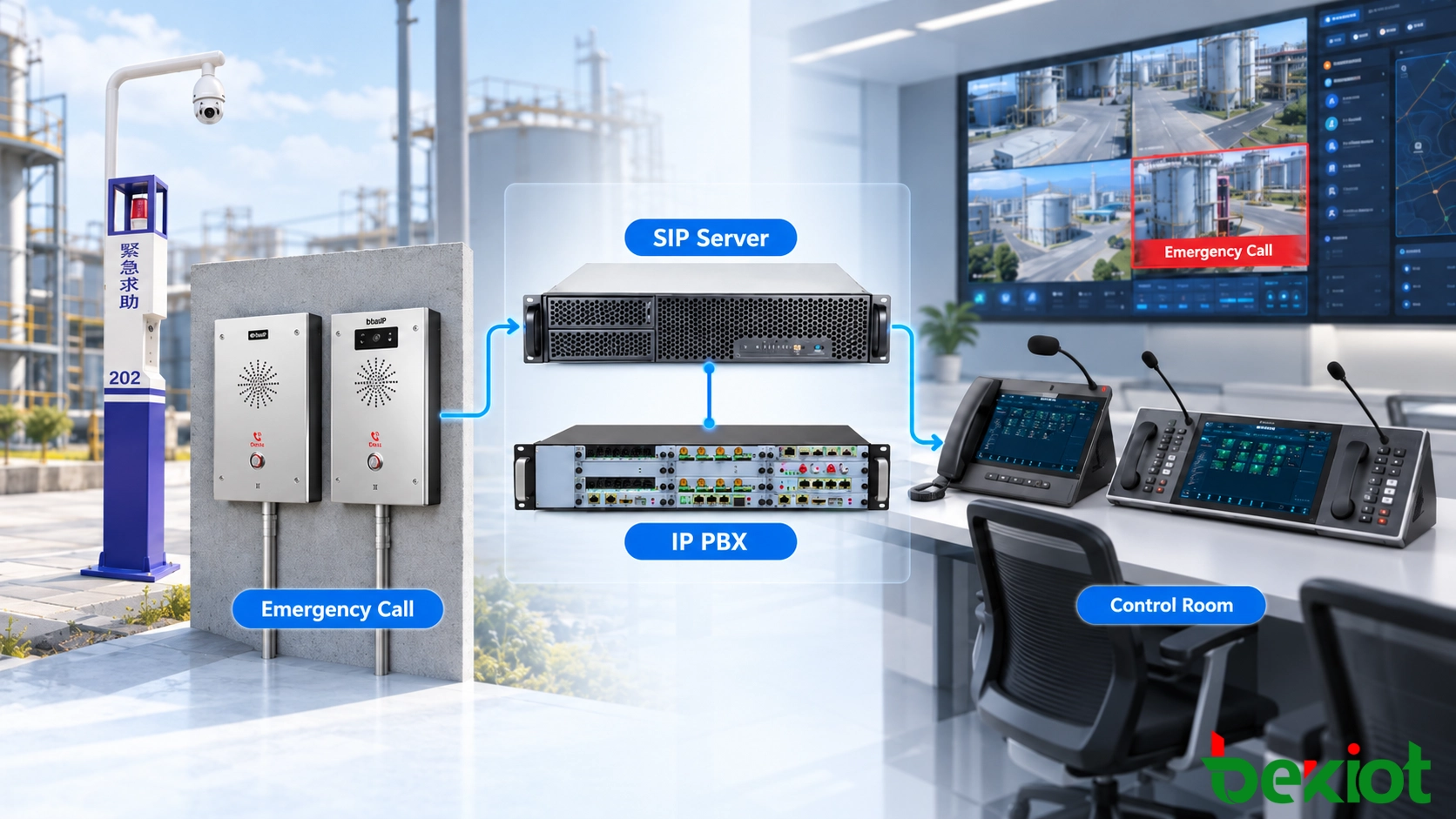

検知からオペレーター対応までの緊急イベント処理フロー
信頼できる緊急通信システムには、イベントの発生から最終対応までの手順が必要です。明確な処理規則がない場合、緊急時に担当者が場所やカメラ映像、責任者を手動で調べることになり、対応が遅れます。
一般的な統合フローは複数の段階で構成されます。
現場でのイベント発生
緊急イベントはSIP緊急ボタン、ヘルプポイント、警報入力、入退室管理イベント、外部センサーなどから発生します。イベント発生源は後続の処理に必要な初期情報を提供します。
各通話ポイントには、端末ID、SIP内線番号、設置場所、優先度など、識別可能な設定情報を登録しておく必要があります。プラットフォームはその情報に基づいて適切な対応先を判断します。
イベント処理と関連設備の割り当て
イベントを受信すると、通信またはセキュリティプラットフォームが設定済みの規則に従って処理します。どのオペレーターに着信させるか、どのカメラを表示するか、追加通知が必要かを判断できます。
これはイベント相関と呼ばれる処理です。同じ事象に関係する複数の情報源をまとめ、信号を個別に扱わないようにします。
一般的な相関情報には次の項目があります。
緊急インターホンの識別情報。
物理的な設置場所の情報。
関連付けられたカメラ設備。
警報状態の情報。
対応の優先度。
通話と対応業務
イベントが中央監視室に届くと、オペレーターはSIP接続を使って発信者と音声通話を行えます。関連する映像や警報情報も同時に確認でき、判断材料になります。
対応手順には次のような作業が含まれます。
音声通話で状況を確認する。
関連するカメラ映像を確認する。
現場の担当者に連絡する。
必要に応じて上位の対応体制へエスカレーションする。
通話内容とイベント情報を記録する。

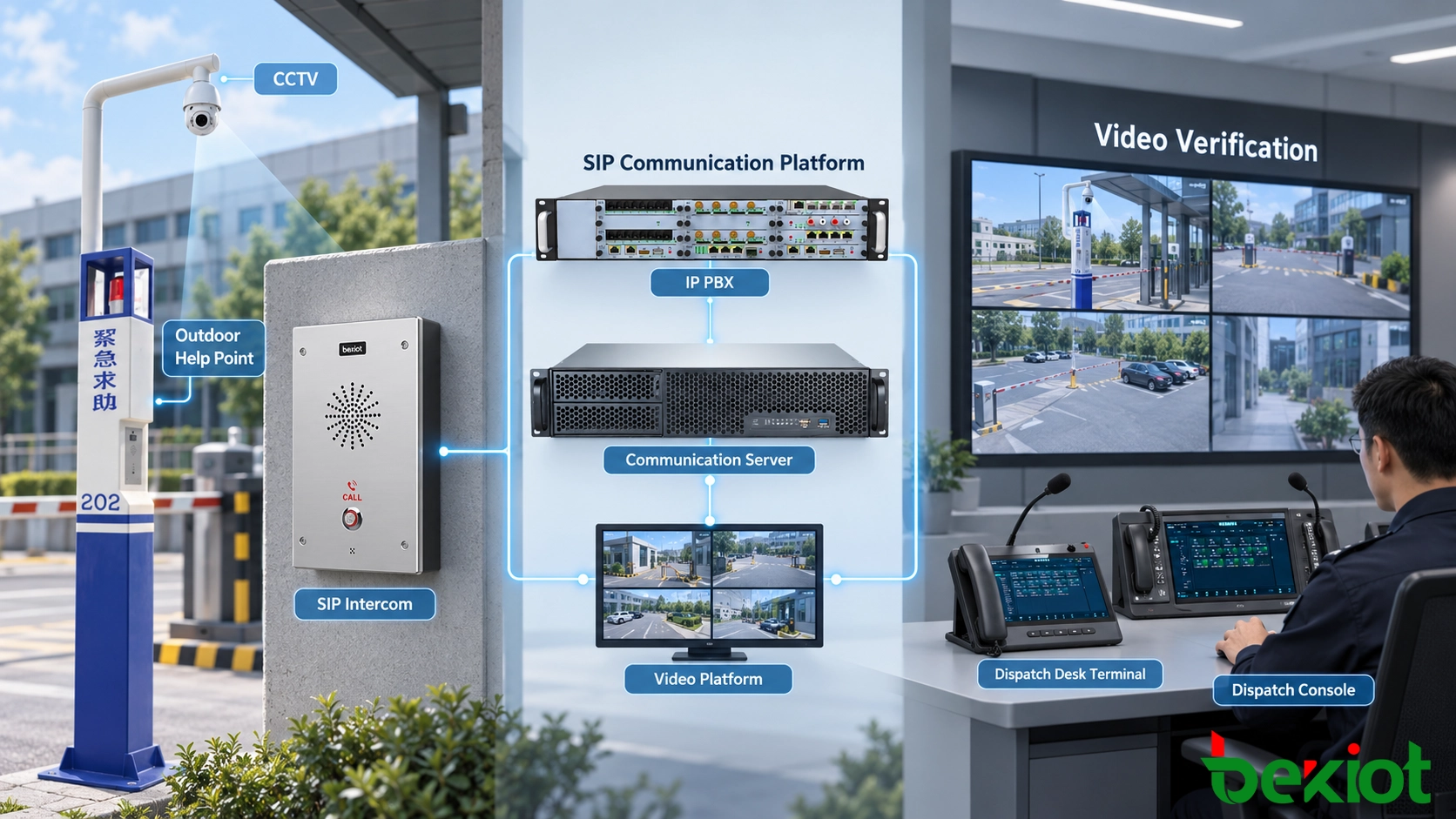

SIP緊急インターホンとCCTV映像システムの連携
CCTVとの連携により、緊急通話の業務フローへ映像確認機能を追加できます。音声通話は連絡が成立したことを示しますが、映像によってオペレーターは周辺環境を把握し、次の対応を判断できます。
SIP緊急インターホンとCCTVの連携は、一般に端末同士の直接制御ではなく、設置場所の対応付けによって実現します。システム設定時に、各緊急通話ポイントへ同じエリアを撮影する一台以上のカメラをひも付けます。
カメラの関連付けと位置マッピング
大規模施設では数百台から数千台のカメラを運用する場合があります。緊急時に該当カメラを手動で探すと対応時間が延びます。位置に基づくマッピングによって、プラットフォームは適切な映像を自動的に特定できます。
カメラ関連付けの設定情報には、次の項目があります。
緊急インターホンのID。
実際の設置場所。
関連するカメラチャンネル。
PTZのプリセット位置。
映像録画の規則。
緊急通話中の映像確認
緊急通話の着信時、セキュリティプラットフォームは関連カメラの映像を表示したり、事前設定した監視動作を実行したりできます。オペレーターは発信者と会話しながら周辺状況を映像で確認します。
例えば、駐車場入口の緊急通話ポイントを近くのカメラに関連付けられます。利用者から救援要請があれば、警備担当者は通話しつつ入口周辺を見て状況を判断できます。
映像プロトコルとプラットフォーム互換性
CCTV連携の方法は、映像管理プラットフォームの機能によって異なります。一般的には、機器の相互運用にONVIF、映像ストリーミングにRTSP、高度なイベント連携にAPIを使用します。
導入前には、SIP通信プラットフォーム、CCTVシステム、カメラ設備の互換性を検証し、安定した動作を確認する必要があります。
警報システムと外部セキュリティプラットフォームの接続
警報システムも、統合セキュリティ環境における重要な緊急イベントの発生源です。SIP緊急インターホンは通常、人が支援を求めて起動しますが、警報システムはセンサー、監視機器、専用制御盤を使って異常を自動検知することが多くあります。
警報システムをSIP通信プラットフォームに接続すると、検知イベントを具体的な連絡手順へつなげられます。警報表示にとどまらず、異常発生エリアと担当オペレーター間の直接通話を確保できます。
連携方法は、警報機器の種類と必要な対応手順によって決まります。一般的にはデジタル入力、リレーインターフェース、ソフトウェアAPI、セキュリティプラットフォームが対応する通信プロトコルを利用します。
警報入力とイベント起動
多くの産業用通信端末や緊急機器には外部信号を受信する入力端子があります。緊急ボタン、センサー、入退室管理システム、警報盤などから状態信号を受け取れます。
入力状態が変化したとき、通信プラットフォームは次のような定義済みの動作を実行できます。
中央監視室へSIP緊急通話を発信する。
セキュリティ管理プラットフォームへイベント情報を送信する。
外部警報表示機器を作動させる。
定義済みの対応フローを開始する。
例えば、工場の設備警報出力を緊急通信端末へ接続できます。機械や製造プロセスに異常が生じた際、中央監視室が通知を受け、該当エリアと直接音声連絡を取れるようにします。
警報優先度とエスカレーション規則
警報の種類によって必要な対応レベルは異なります。一般的な支援要請と、安全に直結する重大な産業警報を同じ連絡経路で処理する必要はありません。
適切に設計したシステムでは、イベント種別、場所、運用要件に応じて優先度を設定できます。
代表的な優先度区分には次のものがあります。
一般的な支援要請。
防犯上の緊急事象。
産業安全に関する警報。
広域通知イベント。
優先度の設定により、通常の連絡業務を維持しながら重大なイベントへ迅速に対応できます。
セキュリティ管理プラットフォームとの統合
大規模施設では、複数のサブシステムの情報を集約するために集中型セキュリティ管理プラットフォームがよく使用されます。API連携により、SIP通話イベント、警報状態、映像情報を一つの操作画面へ表示できます。
複数の建物を持つ施設、通信ポイントが広域に分散する現場、セキュリティ手順が複雑な拠点で特に有用です。

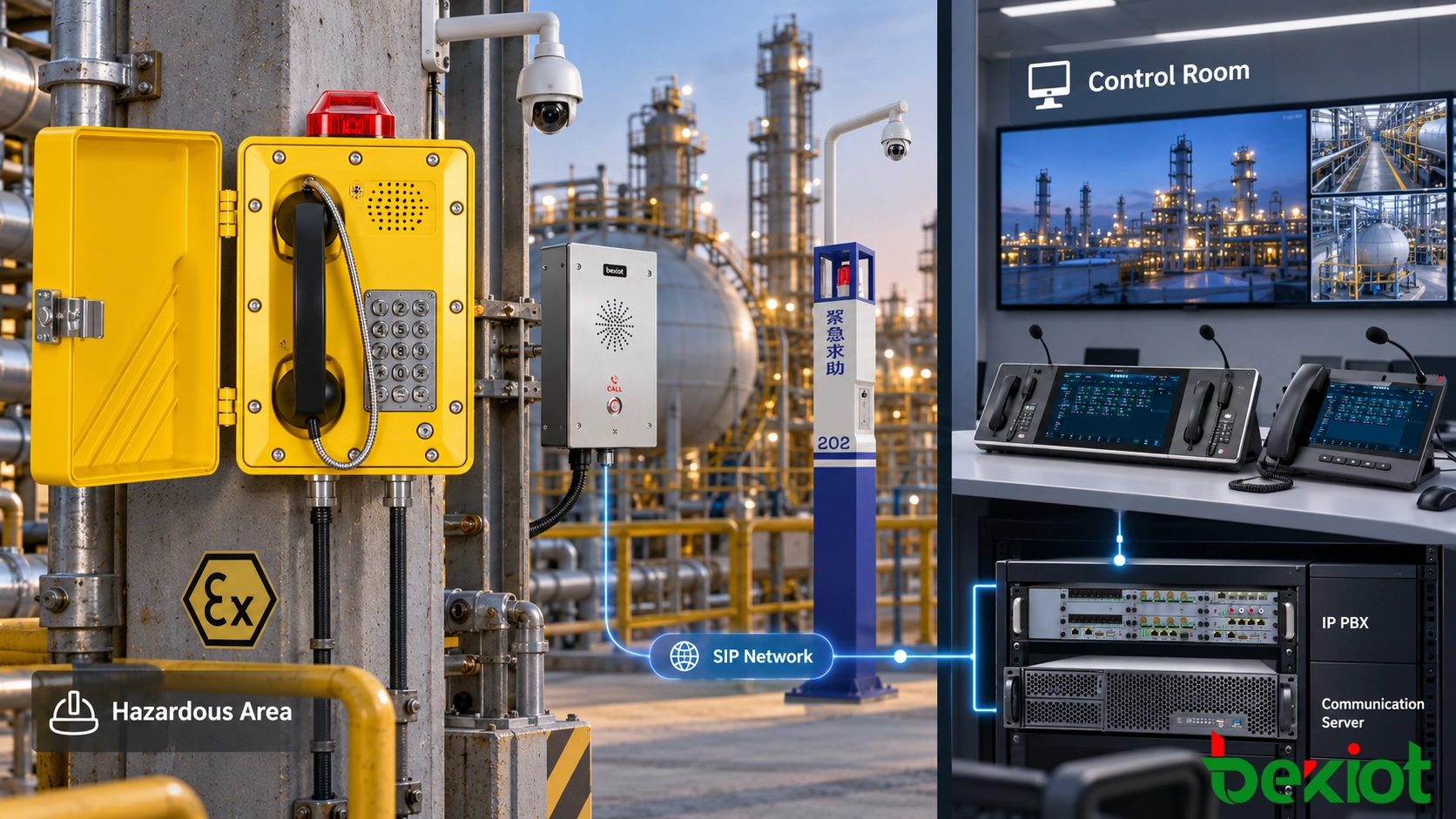

システムアーキテクチャと導入時の検討事項
信頼性の高いSIP緊急インターホン連携には、通信構成、ネットワーク設計、運用手順の適切な計画が必要です。異なるシステムを接続するだけでなく、実際の緊急時にも全体の処理フローが安定して動くことが重要です。
SIP通信インフラ
SIP通信層は緊急端末と中央監視拠点の音声連絡の基盤となります。案件の規模に応じて、IP PBX、SIPサーバー、ゲートウェイ、指令台、ユニファイドコミュニケーションプラットフォームなどを組み合わせます。
SIP通信システムでは、次の内容を明確にします。
端末の登録方法。
内線番号の割り当て計画。
呼ルーティング規則。
緊急通話の優先度。
録音要件。
大規模導入では、SIPを集中管理することで複数拠点や通信ポイントの設定を統一しやすくなります。
ネットワークの信頼性と品質要件
緊急通信はネットワークの可用性に依存するため、インフラ計画はシステム設計の重要な部分です。
技術者は次の点を検討する必要があります。
VLANによるネットワークの分割。
QoSによる音声トラフィックの優先制御。
現場通信機器へのPoE給電。
映像伝送に必要な帯域幅。
重要システム向けのネットワーク冗長化。
安定したネットワークにより、音声通話、映像確認、イベント伝達が不要な遅延なく連携できます。
通話記録とイベント履歴
緊急システムでは、事故調査、法令順守、運用改善のために記録が必要になる場合があります。構成に応じて、次のような情報を保存できます。
SIP通話の履歴。
警報イベントの履歴。
オペレーターの操作履歴。
関連する録画映像。
通話、警報、映像の記録を照合することで、事象の経緯と実際の対応をより正確に把握できます。
産業環境における要件
SIP緊急通信システムは、工場、エネルギー施設、化学プラント、危険場所など、厳しい環境に設置されることがよくあります。
こうした用途では、粉じん、湿気、振動、温度変化、危険区域の条件などを踏まえて機器を選ぶ必要があります。
危険な産業環境では、Becke TelcomのEX-BH621防爆電話などの防爆通信製品をSIPベースの通信構成に組み込めます。これにより、現場担当者は過酷な設備条件に応じた機器を使いながら中央監視室と連絡できます。
産業用通信機器は、プロジェクト要件、設置環境、適用される安全規格を基準に選定する必要があります。
統合緊急通信システムの適用分野
SIP緊急インターホン、CCTV、警報システムの組み合わせは、迅速な連絡と現場状況の把握が必要な場所で利用されます。用途によって運用要件は異なりますが、基本は共通です。イベントを検知し、情報を提供し、適切な対応を支援します。
交通施設
駅、トンネル、空港、駐車場では公共エリアに緊急通話ポイントを分散配置することがあります。CCTVとの連携によって、支援要請を映像で確認し、周囲を把握して、対応を効率的に調整できます。
代表的な設置先は、旅客用ヘルプポイント、ホームの緊急端末、トンネル内の通話設備、駐車場の救援端末です。
工業・エネルギー施設
製造工場、発電施設、エネルギー関連拠点には、中央監視室との直接連絡を必要とする遠隔作業区域が存在することがあります。
SIP緊急通信、警報監視、映像システムを統合すれば、オペレーターが現場担当者と連絡を取りながら作業環境に関する追加情報を得られます。
石油・ガス施設、化学プラント、鉱山では、産業用SIP電話、防爆通信端末、緊急インターホンを集中管理型SIPプラットフォームに接続し、危険区域と中央監視室を結ぶことができます。
キャンパスと公共建築物
学校、病院、商業施設では、緊急通信システムによってヘルプポイント、監視カメラ、対応チームを接続できます。SIP緊急インターホンとCCTV、警報プラットフォームを組み合わせることで、警備担当者が事象を早期に把握し、対応を調整できます。
主な用途には、入口のヘルプポイント、来訪者用通話端末、駐車場、保安検査所、オペレーターと直接連絡する公共サービス窓口などがあります。
重要インフラ施設
重要インフラでは、分散した設備と中央運用拠点の間で信頼できる通信が必要です。発電所、水処理施設、交通結節点、大規模工業団地では、緊急通信を総合安全設備の一部として整備することがよくあります。
SIP通信端末、映像監視、警報システムを統合すると、オペレーターは離れたエリアの状況を把握し、異常時に効率的に対応できます。
連携型緊急対応プラットフォームの構築
SIP緊急インターホンをCCTVと警報システムに統合することで、人、設備、制御プラットフォームを結ぶ連絡経路が形成されます。SIPは直接の音声通信を提供し、CCTVは状況認識を高め、警報プラットフォームは追加のイベント情報を提供します。
優れたシステム統合では、単に機器数を増やすのではなく、実際の対応手順を中心に考えます。事象の場所をすばやく特定し、現場の人と話し、状況を確認して次の行動を調整できることが重要です。
SIPベースの通信技術、ネットワーク映像プロトコル、柔軟な連携インターフェースを活用すれば、公共施設、交通インフラ、工業環境、危険場所などに適した緊急通信システムを構築できます。
Becke TelcomはSIP通信端末、産業用電話、防爆電話および関連ソリューションを提供しており、プロジェクト要件に応じてIP PBX、指令台プラットフォーム、CCTV、警報管理システムと連携できます。
よくある質問
SIP緊急インターホンは他社製CCTVシステムと連携できますか？
はい。互換性のある連携手段があれば可能です。通常は標準インターフェース、プラットフォームAPI、イベントの対応付けを利用するため、すべてを同一メーカーでそろえる必要はありません。
セキュリティプラットフォームは緊急通話に対応するカメラをどう特定しますか？
通常はシステム設定時に関連付けを行います。各緊急通話ポイントの物理的な位置と関連カメラを登録しておき、イベント発生時にその情報を使って対応する映像を表示します。
警報によってSIP緊急通話を自動発信できますか？
はい。警報入力や外部イベントをSIP通信プラットフォームへ接続すれば、あらかじめ設定した規則に従って発信、通知、エスカレーションなどを実行できます。
SIPインターホンとCCTVの連携で一般的に使われるプロトコルは何ですか？
SIPは主に音声通信と呼制御に使用します。CCTV連携では、映像管理システムの機能と案件要件に応じて、ONVIF、RTSP、プラットフォームAPIなどを使用します。
防爆仕様のSIP通信機器を緊急システムに組み込めますか？
はい。必要な通信インターフェースと設置環境の条件を考慮すれば、防爆SIP電話や産業用通信端末を緊急通信のアーキテクチャに組み込めます。
既存のセキュリティネットワークに緊急通信を追加する際の注意点は何ですか？
ネットワーク容量、PoE給電、SIP互換性、映像帯域、サイバーセキュリティ方針、端末管理、施設の運用手順などを確認する必要があります。
