ディスパッチコンソールからの誤ゾーンページングをトラブルシューティングする方法

誤ゾーンページングは、オペレーターがディスパッチコンソールで 1 つのページングエリアを選択したにもかかわらず、アナウンスが別のエリアまたは追加の意図しないスピーカーによって再生される場合に発生します。SIP シグナリングと音声品質は通話全体を通して正常に見えることがありますが、ターゲットマッピングは正しくありません。障害は、コンソールキー、SIP ルーティングルール、ページンググループ、マルチキャストサブスクリプション、またはアナログ PA 出力に起因する可能性があります。

効果的なトラブルシューティングでは、要求された宛先と実際にアナウンスを再生する物理デバイスの間の最初の不一致を特定します。このガイドでは、タッチスクリーンディスパッチコンソール、SIP サーバー、ネットワークスピーカー、および従来のアンプゾーンにわたってその追跡を行います。一般的なゾーン設定や音響受け入れ手順を繰り返すのではなく、誤ルーティングの切り分けと修正に焦点を当てます。

意図したゾーンと実際のゾーンが分岐する場所を特定する

まず障害を正確に定義します。「誤ったゾーン」とは、コンソールが誤ったラベルを表示した、SIP プラットフォームが呼を誤ったグループにルーティングした、受信機が購読すべきでないストリームを再生した、またはアンプが誤った物理スピーカー回路を励起したことを意味する場合があります。それぞれの対処法は異なります。

制御された 1 件のインシデントを記録する

設定を変更する前に、コンソールモデル、ログインアカウント、表示されたゾーン名、選択したグループまたはショートカット、時刻、通話またはタスク ID、および音声が聞こえた物理的な場所を記録します。画面とログを保存します。ライブ、録音、スケジュール、またはアラームページングのどれが関係していたかを特定します。

テストの許可を取得し、紛れもない非緊急メッセージを使用し、影響を受ける可能性のあるすべてのエリアの担当者に通知します。障害を再現するためだけに実際の避難グループを繰り返し起動しないでください。緊急警告が影響を受ける場合は、サイトの機能低下手順に従ってください。

設定ページを開く前に症状を分類する

• 1 台のコンソールだけが誤っている: そのショートカット、キャッシュされたゾーンリスト、オペレーターアカウント、ローカルに保存されたダイヤルルールを、正常なコンソールと比較します。

• すべてのコンソールが同じ誤ったエリアに到達する: 共有サーバーグループ、ダイヤルプラン変換、および下流のページングまたは PA コントローラーを検査します。

• 意図したゾーンと意図しないゾーンの両方が再生される: 重複するグループメンバーシップ、重複するストリームサブスクリプション、マトリックス出力、または意図しない音声配信を探します。

• スケジュールタスクまたはアラーム後にのみ別のゾーンが再生される: オペレーターのライブページルートと、すでにアクティブだった自動化または優先ルートを区別します。

• 正しいデバイスはアクティブだが、人々が隣の部屋だと報告する: 論理グループ割り当てを変更する前に、物理的なスピーカー配置と音響漏れを検査します。

トレース全体を通して一貫したインシデントまたはタスク参照を保持します: 表示ラベル → コマンドまたはダイヤルされた URI → サーバー決定 → グループまたはメディアストリーム → エンドポイントまたはアンプチャネル → 物理スピーカー回路。共通 ID が存在しない場合は、信頼できるタイムスタンプと送信元 ID を関連付けます。

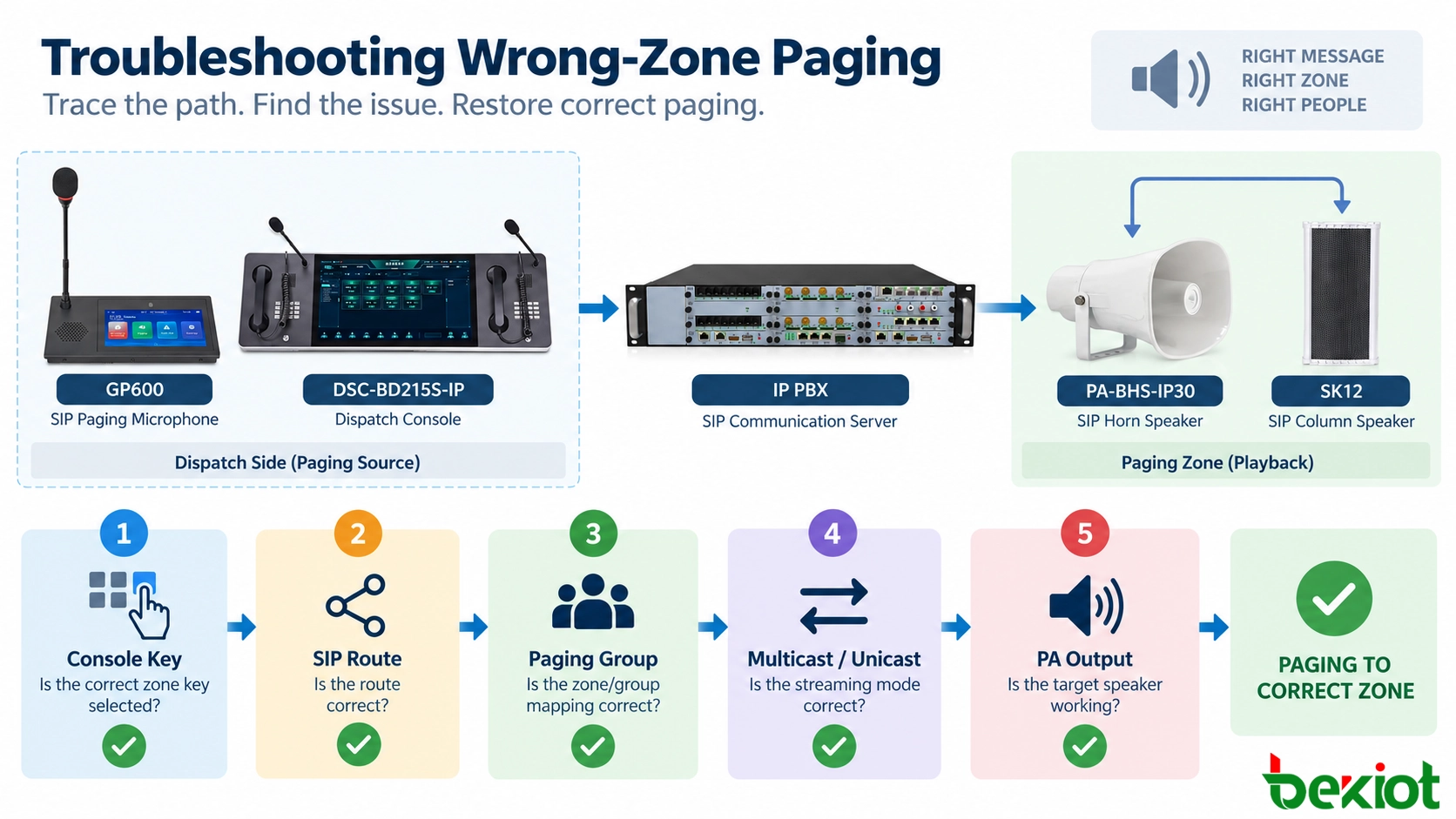

図 1 - 観察された症状から開始し、コンソールマッピング、サーバールーティング、メディア受信機、アナログ PA 出力について個別のチェックを行います。

コンソールキー、ゾーンリスト、オペレータープロファイルを確認する

表示されたゾーン名は、必ずしもコンソールが送信する宛先とは限りません。キーは内線、グループ ID、またはアクションを参照できます。名前が変更されたゾーンは、古いターゲットを保持している可能性があります。

ラベルと実際のコマンドを比較する

影響を受けるキーまたはゾーンエントリの設定を開き、保存されているターゲットを調べます。たとえば、「Loading Bay」 が依然として以前の倉庫内線を呼び出している可能性があります。承認済みのゾーン登録簿と比較します。

許可されている場合は、名前付きタッチスクリーンアクションを、文書化されたページング宛先への直接ダイヤルと比較します。ショートカットのみが失敗する場合はコンソールマッピングを調べ、両方が失敗する場合は共有ルーティングに進みます。直接ダイヤルはグループロジックまたは権限をバイパスする可能性があり、診断証拠であり、通常のワークフローの受け入れではありません。

ユーザー固有および複製された設定を確認する

影響を受けるオペレータープロファイルと影響を受けないオペレータープロファイル、複製されたコンソール設定、クライアントキャッシュバージョンを比較します。サーバー側のゾーン変更が影響を受ける席に実際に公開されたことを確認します。複数の選択されたゾーン、ラッチされたキー、保持された全ゾーン選択も、見かけの誤ルーティングを説明する可能性があります。インターフェースをリセットする前にそれらを記録します。

Becke Telcom の DSC-BD215S IP Dispatch Console は、カスタマイズ可能なコントロールを備えたタッチスクリーンディスパッチエンドポイントの例です。DSC-173 IP Paging and Dispatch Console も別のオプションです。マッピング動作はインストールされているソフトウェアによって異なります。

関連製品: DSC-BD215S IP Dispatch Console

SIP ダイヤル、プラットフォームルーティング、グループメンバーシップを追跡する

コンソールが期待された宛先を送信した場合は、サーバーによるその要求の解決を検査します。ゾーンラベル、SIP ルート、受信機メンバーシップは別々に保存される場合があります。

通話結果だけでなく有効な宛先を調べる

利用可能な場合は、送信元、時刻、Call-ID で SIP 通話を特定します。Request-URI、ダイヤルプラン変換、有効なアプリケーション宛先を調べます。エイリアス、テナントルール、またはプレフィックスが、正しい短縮コードを古いグループにリダイレクトする可能性があります。SIP 200 OK は、ある通話レッグによる受け入れを確認しますが、最終的に音声を再生するスピーカー回路を特定するものではありません。

ページングアプリケーションが SIP ダイヤル文字列ではなく API コマンドを受け入れる場合は、コマンドペイロードとサービスが解決したグループ識別子を調べます。プロジェクトの実際のサービスパスに従います。

グループを明示的なエンドポイントリストに解決する

インシデント時の選択されたグループの有効なメンバーシップをエクスポートまたは検査します。エンドポイント ID、サイト名、アンプチャネルを承認済みゾーン登録簿と比較します。移動したデバイス、複製されたプロファイル、コピーされたグループ、自動化ルールを確認します。

利用可能な場合は安定したデバイス識別子を使用します。DHCP アドレスと再利用された内線は、物理的な場所の記録に代わるものではありません。プラットフォームがスケジュール、オペレーターの役割、またはアラーム状態によって動的メンバーシップを適用するかどうかを確認します。テンプレートではなく有効な設定を検査します。

実例: Production West が Warehouse に到達する

オペレーターが Production West を選択するが、Warehouse North からテストアナウンスが聞こえる仮想プラントを考えます。承認済み構成では、Production West は PW-02、そのページンググループは G-12 と識別されています。しかしディスパッチサービスは PW-02 を G-14 に解決し、これは Warehouse North に属します。

最初に証明された不一致は PW-02 からグループへの検索 にあります。スピーカーサブスクリプションに触れる前に、アクティブなマッピングをエクスポートし、承認済みリビジョンと比較し、変更履歴を確認します。所有プラットフォームで変更管理の下でマッピングを修正します。G-14 倉庫スピーカーが再生されたからといって、有効な G-14 メンバーシップを編集しないでください。

修復を適用して公開した後、PW-02 が G-12 に解決されることを確認します。次に元のオペレーターログインからページングを繰り返し、Warehouse North を個別にテストします。例の識別子とログフィールドは例示であり、Becke 固有のコマンドや実証されたプラットフォーム出力ではありません。

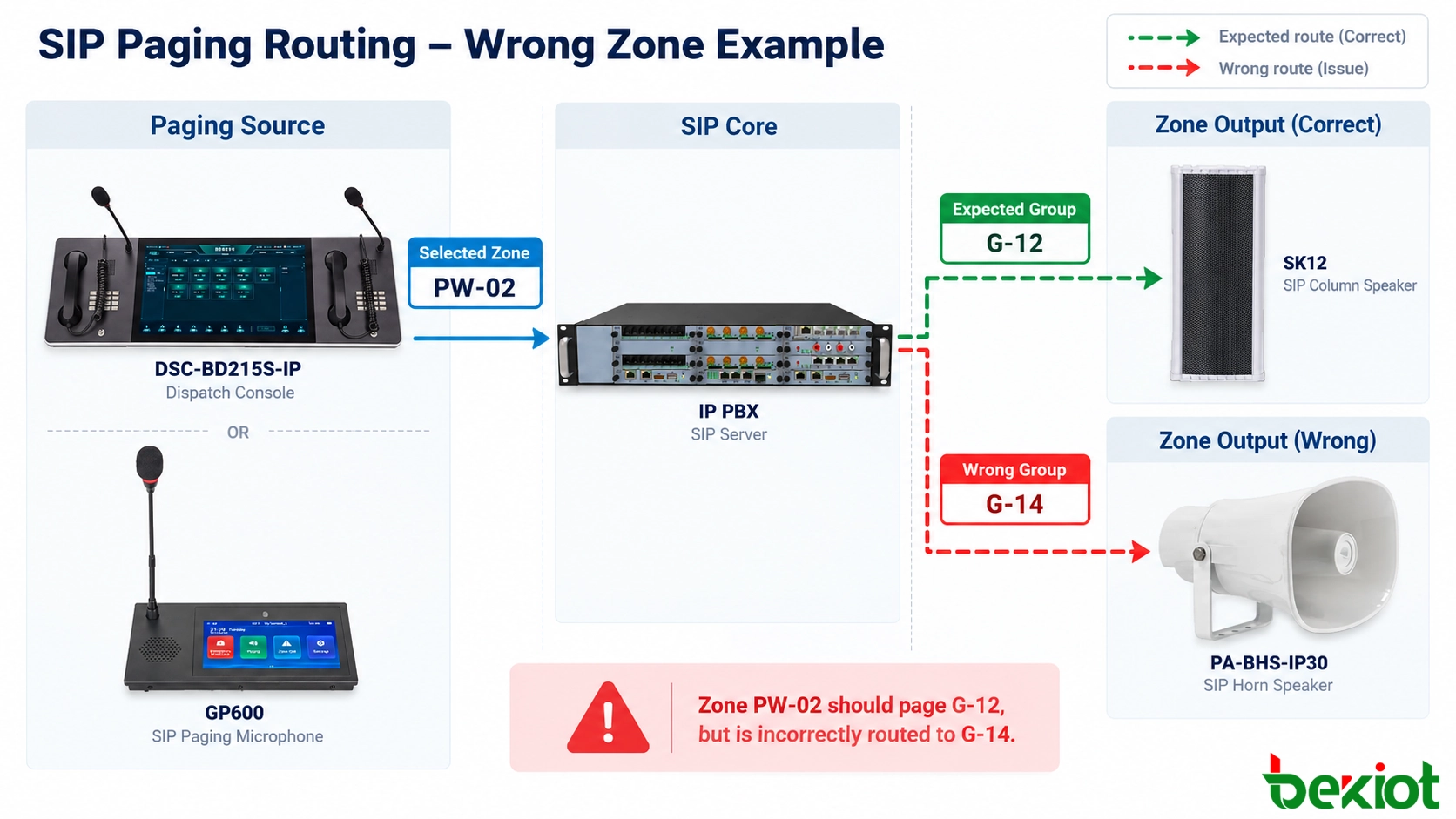

図 2 - 期待される PW-02 から G-12 へのマッピングと、誤った PW-02 から G-14 へのサーバー解決の比較。エンドポイントはルートが確立された後にのみ検査されます。

ネットワークオーディオ、サブスクリプション、アナログ出力を検査する

サーバーが正しい宛先とグループを解決する場合は、下流に移動します。ここで、使用中のトランスポートについて命令されたゾーンと実際のメディア受信機を比較します。

ユニキャスト: 実際のメディア受信機を特定する

ユニキャスト設計では、ページングサーバーが各エンドポイントへの個別の RTP フローまたは SIP 通話レッグを作成する場合があります。宛先アドレスとポートを期待される受信機リストと比較します。誤ったメディアターゲットまたは複製されたエンドポイント ID が音声を誤誘導する可能性があります。

対象を絞った受信機キャプチャは、非ターゲットエンドポイントが実際に RTP を受信したかどうかを確認できます。受信機 ID と配線は依然として確認する必要があります。パケット到着は可聴再生の証明ではありません。

マルチキャスト: グループアドレスとエンドポイントサブスクリプションを確認する

マルチキャストページングでは、各ゾーンの構成された宛先マルチキャストアドレスと UDP ポートを比較します。意図しない受信機のアクティブなサブスクリプションまたは参加状態を確認し、送信者のタスク状態だけを見ないようにします。重複するグループアドレスと古いサブスクリプションが再生を誤誘導する可能性があります。

IGMP 参加、スヌーピング、クエリア動作、マルチキャストルーティングを確認します。ネットワークフラッディングは意図しないスイッチポートにパケットを配信する可能性がありますが、フラッディングだけでは、スピーカーがストリームを購読、デコード、または再生したことを立証できません。スイッチングインフラを責める前に、その有効な受信機設定を確認してください。

Becke Telcom のネットワークスピーカー（PA-BHS-IP30 SIP Horn Speaker や SK12 SIP Column Speaker など）は、サポートされているページングプロジェクトでフィールドエンドポイントとして機能できます。インストールされている各モデルとファームウェアでサポートされているサブスクリプションとログを確認してください。

従来の PA: ゲートウェイ、リレー、アンプチャネルを追跡する

SIP ページングが既存のアナログ PA 機器に供給される場合、選択された内線はゲートウェイ、コントローラー、またはオーディオマトリックスで終端する可能性があります。ゲートウェイの出力割り当て、リレー接点、ゾーン選択コマンド、アンプ入力、最終スピーカー回路を確認します。リレーの逆接続やスピーカーラインの誤ラベルは、誤ったエリアをアクティブにする可能性があります。

資格のある技術者は、制御されたポイントツーポイントテスト中に、実際の出力を竣工ケーブルスケジュールと比較する必要があります。アンプまたは定電圧スピーカー配線を検査する前に、電気的隔離と現地の安全手順に従ってください。

共有ソースと音響効果を除外する

バックグラウンドミュージック、スケジュールされたオーディオ、または緊急優先ストリームが宛先を占有していないか確認します。イベント ID と時刻を照合して、同時アナウンスを除外します。オープンスペースを通り抜ける音は、グループマッピングエラーではありません。

最初の不一致を修正し、回帰テストを実行する

最初の不一致がログまたは測定によって裏付けられたら、承認された最小の変更で責任のあるレイヤーを修正します。関連するコンソールプロファイル、ダイヤルプラン、グループ定義、サブスクリプション、または PA マトリックスをバックアップします。複数の同時編集は根本原因とロールバックの検証を難しくします。下流に追加の障害が残る可能性もあります。

コンパクトな障害切り分けマトリックスを使用する

1 つのターゲット、その隣接ゾーン、およびすべての影響を受けるソースを再テストする

修正後、元のオペレーターログインとコンソールから影響を受ける宛先をテストします。表示、コマンド、解決されたグループ、アクティブな受信機を確認します。また、隣接ゾーンもページングして、修復が有効なメンバーシップを削除しないようにします。

関連するケースを繰り返します: 個別ページ、承認されたマルチゾーンページ、制限された全ゾーンアクション、および変更されたマッピングを共有するスケジュールまたはアラームトリガーパス。すでに開いているディスパッチセッションと新しくログインしたセッションを比較します。意図したゾーンが再生され、意図しない受信機が非アクティブのままであることを確認します。元のショートカットを復元するだけでは十分ではありません。

根本原因を記録し、再発を防ぐ

意図したゾーンと誤ったゾーン、根本原因、ログ、承認された変更、ロールバック、再テストを記録します。関連ゾーンを確認し、緊急機能が利用可能なままであるか、文書化された補償措置があることを確認した後にのみインシデントを閉じます。

安定した ID を建物、エンドポイント、PA 出力にリンクする管理されたゾーン登録簿を維持します。ゾーンの移動、名前変更されたエリア、ソフトウェアテンプレートのインポート、再配線には、意図したグループへの成功した通話だけでなく、対象を絞ったネガティブテストが必要です。

混合産業設備では、GP600 SIP Paging Microphone がディスパッチコンソールと並んで別の承認されたゾーン選択インターフェースを提供する場合があります。結果として得られるサーバー側コマンドを比較することは、両方が同じ意図されたサービスと権限を使用する場合、オペレーターインターフェースの問題を切り分けるのに役立ちます。インターフェースは同一に動作する必要はありません。

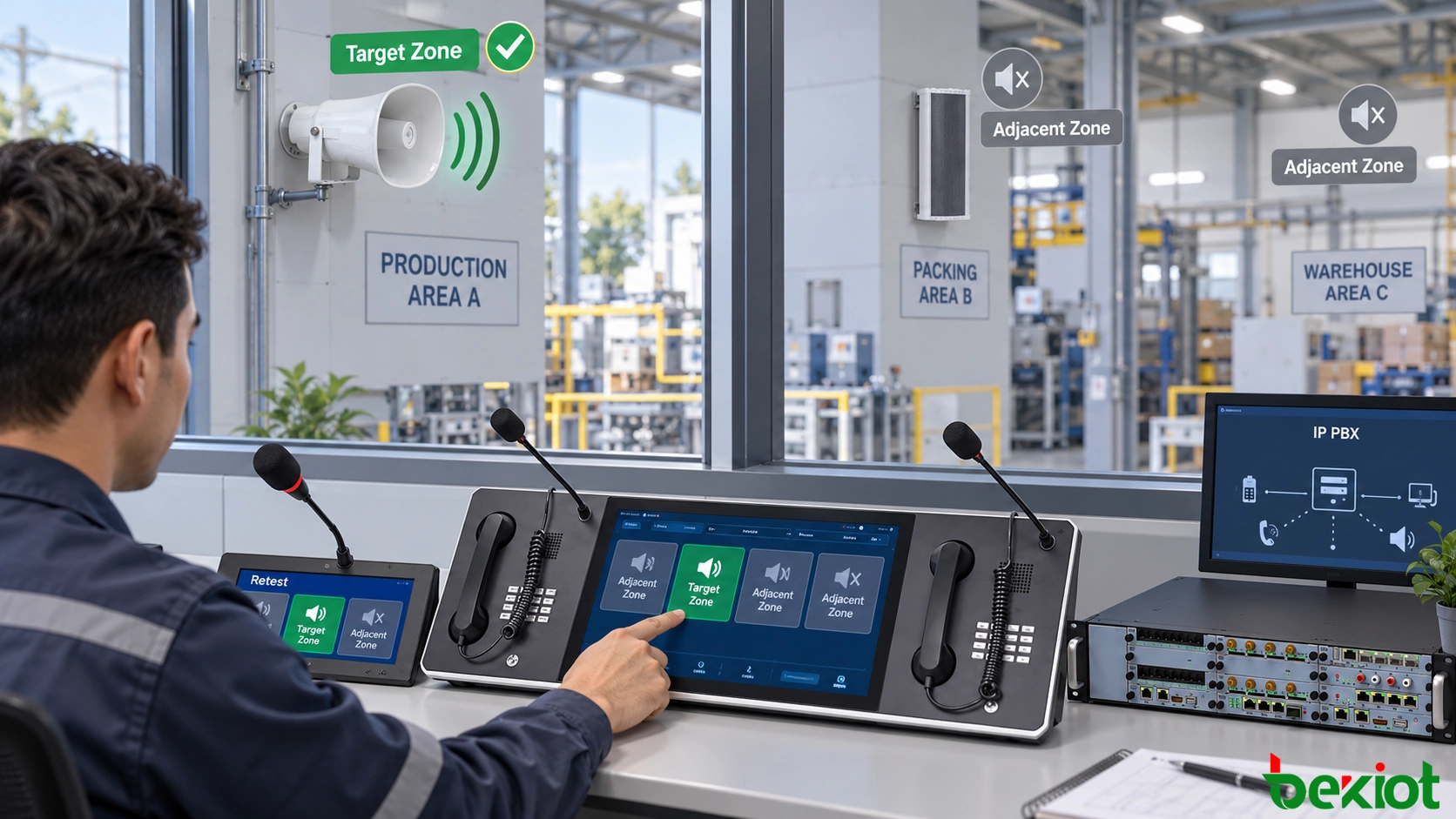

図 3 - マッピング修正後、制御された現場条件下でターゲット、隣接ゾーン、および代替ディスパッチソースを検証します。

FAQ

2 つのページングゾーンが意図的に同じ物理スピーカーを共有できますか？

はい、設計が重複するカバレッジまたはメンバーシップを明示的に許可している場合です。共有スピーカーは、許可された各ゾーンで文書化された役割を持ち、2 つのソースが同時にページングした場合の定義された結果を持つ必要があります。文書化されていない重複を正しいと想定するのは安全ではありません。

サーバーフェイルオーバー後にのみ誤ゾーン問題が現れるのはなぜですか？

アクティブノードとスタンバイノードは、ルーティングテーブル、ゾーンデータベース、またはプロビジョニングファイルの異なるバージョンを使用する場合があります。同期とフェイルオーバールーティングを確認します。サポートされている手順を使用して再同期し、両方のノードを再テストします。

修正されたページングゾーンがデバイス再起動後に元に戻るのはなぜですか？

アクティブな変更が実行中設定にのみ保存され、自動プロビジョニングが起動時に古いプロファイルを復元する可能性があります。デバイスのプロビジョニング済み設定ソース、テンプレートバージョン、集中管理ポリシー、起動ログを確認します。サポートされているプロセスを通じて権威ある設定を更新し、その後制御されたウィンドウで再起動して再テストします。

多言語オペレーター画面でゾーン名をどのように扱うべきですか？

1 つの安定した内部ゾーン識別子を使用し、それにマップされたレビュー済みの言語別表示ラベルを維持します。類似したサイト名を区別します。基になる宛先 ID やオペレーター権限を変更せずに、言語変更とインポートを検証します。

安全警告が誤ったエリアに送信された場合、オペレーターはどうすべきですか？

サイトの緊急通信および機能低下手順に直ちに従ってください。権限がある場合は誤ったアナウンスを停止または修正し、責任のある制御室または安全責任者に通知し、承認された代替パスを通じて必要なメッセージを配信します。証拠を保存し、承認されたバックアップ警告パスを維持します。
