サイトがIP電話や集中ディスパッチに移行する際、古い公共放送システムを必ずしも交換する必要はありません。アンプ、ゾーンコントローラー、スピーカーがまだ使用可能であれば、IPページングゲートウェイがネットワーク音声プラットフォームと既設PA機器のアナログオーディオ入力との間の欠落リンクを提供できます。

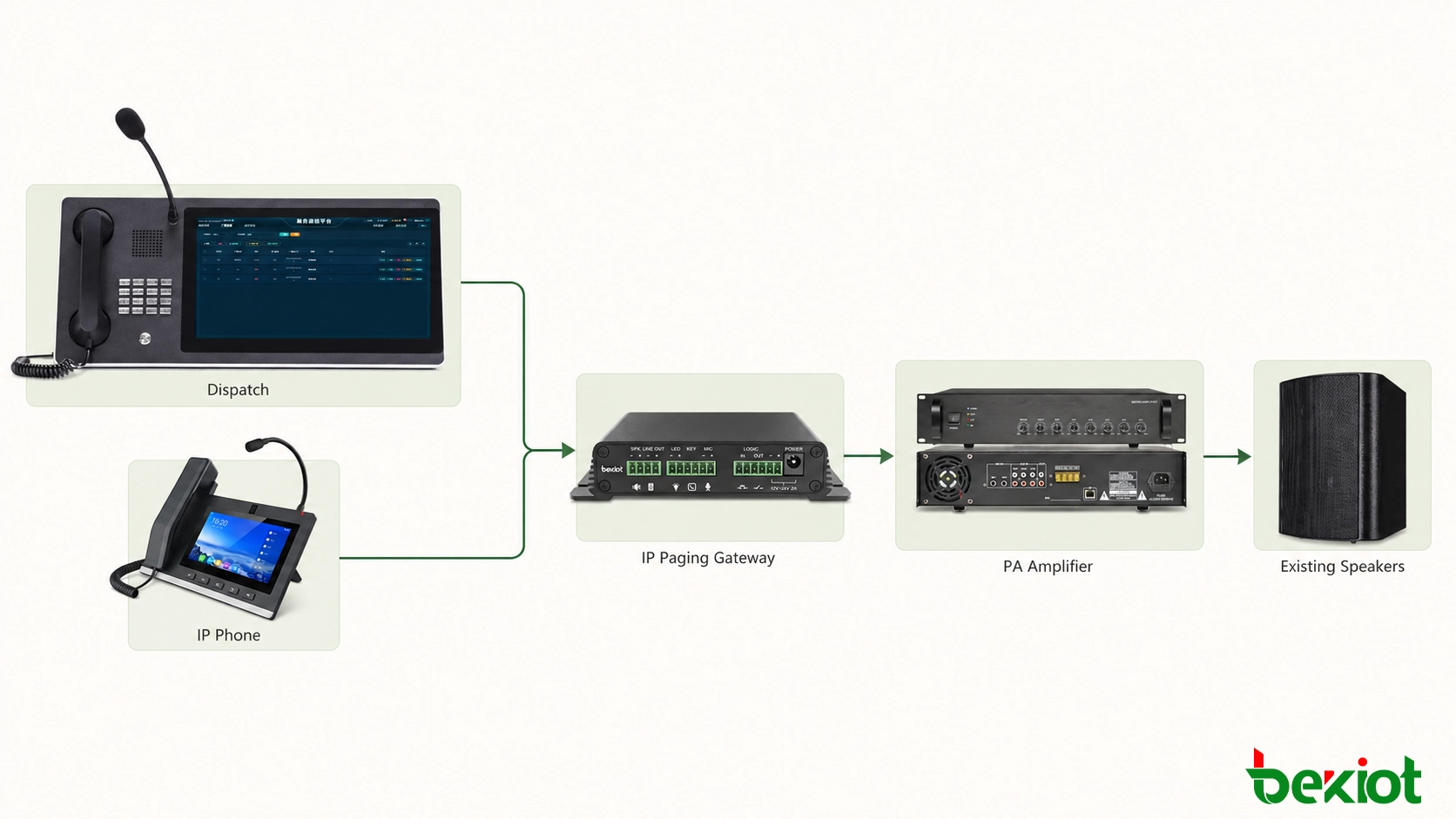

その結果は実用的なリトロフィット（後付け更新）です。オペレーターはディスパッチコンソール、デスクフォン、または認証されたモバイルクライアントからライブアナウンスを行え、既存のアンプとスピーカー回路はサイト全体に音声を届け続けます。このアプローチは建設工事を減らし、導入時間を短縮し、アナログとネイティブIPページングエンドポイントが同じ通信計画の下で動作することを可能にします。

関連製品：  インターコムページングゲートウェイ

ゲートウェイベースのアップグレードが有効な理由

従来のPAシステムは、多くの場合、耐久性のあるコンポーネント（ラックマウントアンプ、ゾーンセレクター、天井スピーカー、ホーンスピーカー、長距離スピーカーケーブル）を中心に構築されています。これらの部品は、制御方法がローカルマイクや専用アナログ入力に限定されていても、十分に機能し続ける場合があります。ネットワークアクセスを得るためだけにすべてのフィールドデバイスを交換すると、不要なコストと混乱を引き起こす可能性があります。

ページングゲートウェイは、配信層全体ではなく制御層を変更します。IPネットワークに接続し、音声またはディスパッチプラットフォーム上で呼び出し可能なエンドポイントとして表示され、既存のアンプが受け入れ可能なオーディオ出力を提供します。エンドポイントがダイヤルプランに含まれると、認証されたユーザーはPAラックのそばに立つことなく、建物、ワークショップ、放送ゾーンにアクセスできます。

このアーキテクチャは、プロジェクトが以下のニーズを持つ場合に特に有用です：

• 既存のアンプとスピーカー回路を保持する。

• ページングアクセスをディスパッチコンソール、IP電話、またはリモートオフィスに拡張する。

• 個別のPAゾーンを統合された通信インターフェースにまとめる。

• プラットフォームレベルでネットワークベースのスケジューリング、録音、またはイベント連携を追加する。

• アナログゾーンをサービス中のまま、新しいエリアにネイティブIPスピーカーを導入する。

ゲートウェイが変更するもの – そしてそのまま残すもの

ゲートウェイは、放送の開始と転送の方法を変更します。アンプラックの横にあるマイクだけに依存する代わりに、サイトはネットワークアドレス可能なページングポイントを獲得します。オペレーターは名前付きの宛先を選択し、ライブアナウンスを開始し、他の音声またはディスパッチタスクに使用されるのと同じインターフェースからチャネルを解放できます。周囲のプラットフォームに応じて、プロジェクトはユーザー権限、通話記録、スケジュールオーディオ、放送グループ、イベント駆動型アクションも追加できます。

スピーカー回路の電気設計は変更しません。アンプ出力電力、スピーカータッピング、ケーブル損失、インピーダンス、音響カバレッジ、ローカル音量調整は、既存のPAシステムの一部として残ります。古いシステムにカバレッジ不足、スピーカー損傷、アンプチャンネルの過負荷がある場合、ネットワークゲートウェイを追加してもこれらの障害は修正されません。したがって、リトロフィット調査は、ソリューションが承認される前に制御の制限とオーディオ配信の問題を分離する必要があります。

この区別は、現実的なプロジェクト範囲を設定するのに役立ちます。ゲートウェイはネットワーク通信とアナログオーディオの間の境界デバイスであり、その境界の背後にあるすべてのコンポーネントの代わりにはなりません。設置されたPA機器が健全である場合、この分離は利点であり、既に動作しているフィールドインフラを乱さずに制御を近代化できます。

音声がネットワークからアンプに到達する仕組み

動作原理は簡単です。SIPベースの導入では、ゲートウェイはネットワーク上で設定され、他の通信エンドポイントと同様にIP音声プラットフォームに登録されます。プラットフォームはそれに内線番号またはページングターゲットを割り当てます。オペレーターがそのターゲットを呼び出すと、SIPセッションが音声ストリームをゲートウェイに運び、ゲートウェイがメディアをアナログオーディオに変換します。

アンプは引き続き電力増幅とスピーカー配信を担当します。ゲートウェイはネットワークアクセス、通話処理、音声変換を担当します。これらの役割を分離しておくことが重要です。ゲートウェイのライン出力は通常、アンプのAUX、LINE IN、または同等の入力に供給すべきであり、高電圧スピーカー出力に接続してはいけません。

実用的なリトロフィットアーキテクチャ

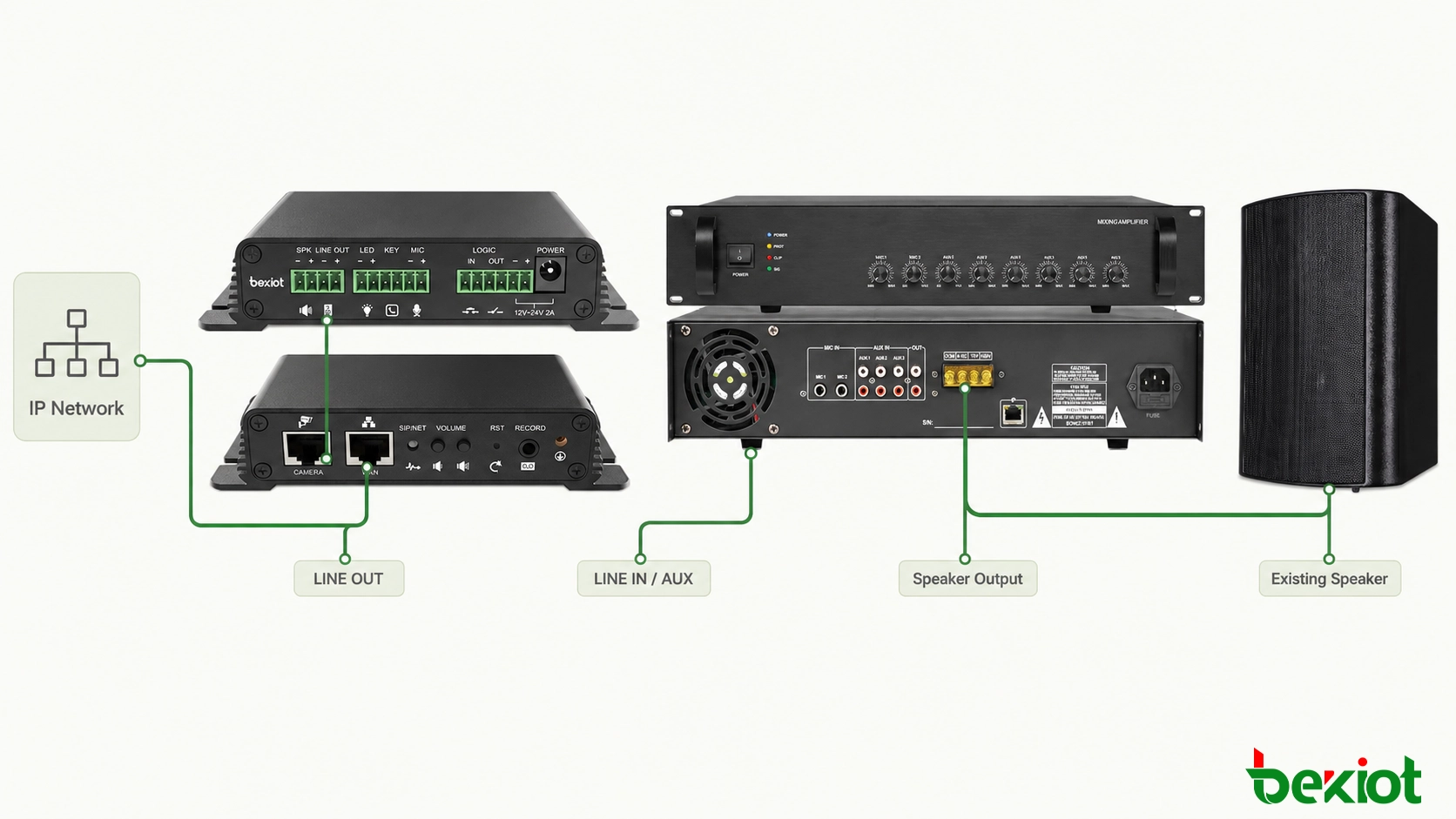

基本的なシングルゾーンインストールには、3つの接続が必要です。通信ネットワークへのイーサネット、ゲートウェイへの電源（ネットワーク経由で給電されない場合）、およびゲートウェイからアンプへのアナログオーディオです。物理的なオーディオケーブルは利用可能なインターフェースによって異なります。例えば、端子台ライン出力を備えたゲートウェイは、正しく配線されたケーブルを使用してアンプのRCAまたは平衡ライン入力に接続できます。

そのケーブルを作成する前に、アンプ入力が平衡か不平衡か、その公称入力レベル、および接地構成を確認してください。ピン割り当てが誤っていると、音量低下、ハム、歪み、または一方のオーディオチャンネルの喪失を引き起こす可能性があります。機器ラックや電気的ノイズの多い工業エリアでは、シールドケーブルとクリーンな接地戦略が推奨されます。

3つの一般的な導入モデル

単一アンプ、単一ページング宛先。 これは最もシンプルなモデルです。1つのゲートウェイが1つのアンプ入力に供給し、プラットフォームはスピーカーネットワーク全体を単一の宛先として表示します。すべてのアナウンスが同じエリアに届くべき小規模な倉庫、店舗、オフィスフロア、または独立した建物に適しています。主な設計タスクは、エンドポイント登録、オーディオレベルのマッチング、明確な内線名です。

複数ゾーンを持つ中央PAマトリックス。 大規模サイトでは、すでにマトリックス、ゾーンセレクター、またはマルチチャンネルアンプラックを備えている場合があります。ゲートウェイはオーディオプログラムを供給し、PAコントローラーがそのプログラムの送信先を決定します。ゾーン選択は、PAラックで手動で行うか、制御接点またはサポートされているインターフェースを介して行うことができます。このモデルは既存のゾーニングロジックを保持しますが、音声セッションとゾーン制御アクションの間の慎重な調整が必要です。

複数拠点に分散したゲートウェイ。 キャンパスまたはマルチサイト組織は、各建物またはリモート施設のアンプの隣にゲートウェイを配置できます。すべてのエンドポイントが中央プラットフォームに登録され、制御室に個別に名前付けされた宛先とサイト全体のグループを提供します。アナログオーディオの経路を短く保つことでノイズを低減でき、IPネットワークが長距離の通話を伝送します。各拠点でWANの回復性、ローカル電源バックアップ、中央プラットフォームの障害の影響を考慮する必要があります。

複数の放送ゾーンの処理

ゾーンの設計は既存のPAコントローラーに依存します。プロジェクトでは、独立したアナログゾーンごとに専用のゲートウェイエンドポイントを使用するか、1つのゲートウェイを既にゾーンを選択するPAマトリックスに供給することができます。設置されたコントローラーが接点閉鎖を受け付ける場合、ゲートウェイI/Oまたは外部リレーインターフェースを使用して、オーディオとゾーン選択を連携させることができます。ページングロジックはハードウェアを割り当てる前に合意しておくべきであり、そうしないと、一見単純なリトロフィットでもオペレーターに不明瞭な宛先名や予期しない全ゾーンアナウンスをもたらす可能性があります。

ダイヤルプランは機器ラベルではなく運用名を使用すべきです。「東工場」「管理棟」「すべての生産エリア」は、ゲートウェイ内線番号よりもディスパッチャーにとって理解しやすいものです。権限により、一般ユーザーが機密性の高いグループやサイト全体のグループにアクセスするのを防げます。複数のユーザーが同じゾーンを呼び出せる場合、システムは定義されたビジーポリシー（2番目の通話を拒否する、キューに入れる、または優先度の高いソースが現在のアナウンスを中断することを許可する）も必要とします。

優先度処理は経路全体にわたって設計されなければなりません。IPプラットフォームで緊急コンソールに高い優先度を与えるだけでは、アナログアンプが別のローカルソースを再生し続ける場合には不十分です。アンプまたはPAマトリックスは、適切な優先度入力、ミュート接点、または制御方法を提供しなければなりません。コミッショニングテストでは、選択された高優先度ソースが制御を奪い、低優先度オーディオが意図通りに抑制され、緊急メッセージ終了後に通常動作が復帰することを確認する必要があります。

アナログとIPエンドポイントの同時運用

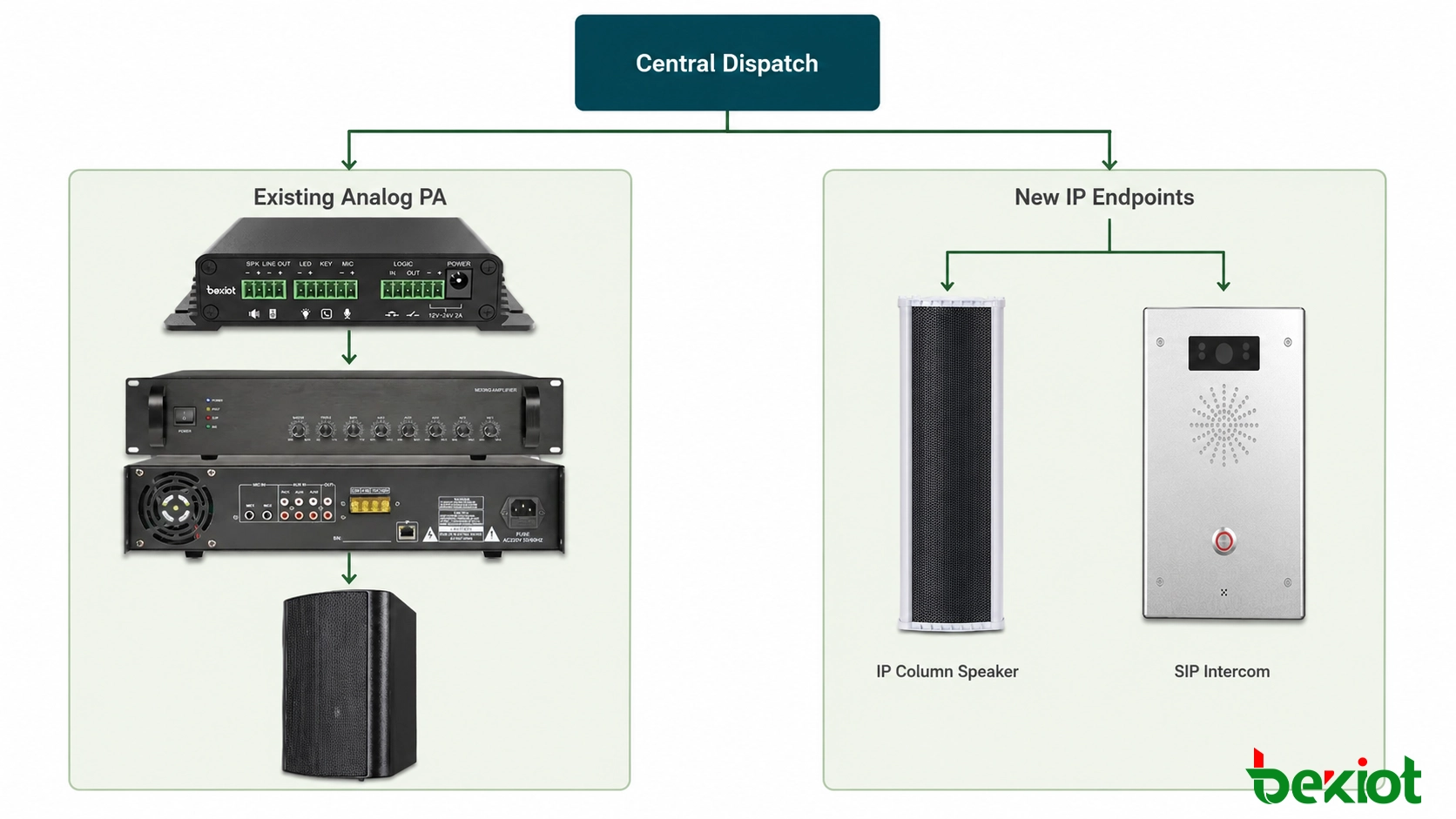

リトロフィットはその後の近代化を妨げません。既存のアナログゾーンはゲートウェイの背後に残し、新しい建物やリモートエリアではIPスピーカーとインターコム端末を使用できます。選択したシステムがページンググループをサポートする場合、両方のタイプのエンドポイントをプラットフォームレベルでグループ化できます。この段階的アプローチにより、サイト全体の一斉切り替えを強制せずに拡張が可能です。

ハイブリッドグループは、タイミングとカバレッジの両方についてテストすべきです。ネットワークスピーカーとアナログアンプ経路は、必ずしも完全に同時に再生を開始するとは限りません。ゾーンが物理的に分離されている場合、わずかな違いは許容されることが多いですが、カバレッジエリアが重なる部分では可聴エコーが発生する可能性があります。共有音響空間では、遅延調整または異なるゾーングルーピングが必要になる場合があります。

オプションの制御およびイベント統合

一部のプロジェクトでは、ライブ音声パス以上のものが必要です。ドライコンタクト入力により、ボタン、警報パネル、または機械信号が事前定義されたアクションを要求できます。出力接点は警告灯を動作させ、アンプ入力を有効にし、別のコントローラーに信号を送ることができます。これらの機能は、I/O端子の存在に基づく仮定ではなく、明示的な制御ロジックとして扱うべきです。

各イベントについて、トリガーソース、宛先ゾーン、オーディオコンテンツ、優先度、リセット条件、ネットワークまたは電源中断後の期待される動作を文書化してください。録音メッセージを使用する場合は、オーディオファイルの保存場所と再生を担当するデバイスを定義します。明確な責任分担は、音声プラットフォーム、ゲートウェイ、PAコントローラーがそれぞれ単独では正しく設定されているが、完全な自動化シーケンスが機能しないという一般的なコミッショニング問題を防ぎます。

インストールおよびコミッショニングチェックリスト

良い結果は、デバイスの数よりもサイト調査とコミッショニングプロセスに依存します。以下のシーケンスは、ネットワーク、オーディオ、運用のチェックを十分に分離し、障害を迅速に特定できるようにします。

1. 設置されたPA機器を調査する。 アンプ入力タイプ、ゾーン制御、スピーカー負荷、ローカルマイク、優先入力、および火災警報や避難インターフェースを記録します。

2. 誰がどのゾーンにページングできるかを定義する。 ディスパッチャー、電話、モバイルユーザー向けに明確な内線名、ページンググループ、権限を作成します。

3. ネットワークを準備する。 プラットフォームに適したアドレッシング、音声VLANポリシー、QoSルール、ファイアウォールパスを割り当てます。リモートサイトはベンチ上だけでなく、実際のWAN経由でテストすべきです。

4. エンドポイントを登録して検証する。 ゲートウェイがオンラインを維持し、認証されたデバイスからの通話を受信し、各セッションを正しく解放することを確認します。

5. オーディオパスを接続する。 アンプ入力に対して正しい端子間、端子-RCA、または平衡オーディオケーブルを使用します。ライン出力をスピーカーレベル回路に接続しないでください。

6. ゲインを段階的に設定する。 控えめな出力とアンプレベルから始め、明瞭度、クリッピング、バックグラウンドハム、音響フィードバックを確認しながら上げていきます。

7. 実際の運用ケースをテストする。 個別ゾーン、全体呼び出しグループ、ビジー状態、通話終了、スケジュールコンテンツ、電源回復、およびローカルフォールバックマイクの動作を検証します。

音量だけでなく明瞭度をテストする

大音量の放送が必ずしも明瞭とは限りません。コミッショニングでは、一貫した音声テストメッセージを使用し、通常のバックグラウンドノイズが存在する状態で代表的な各エリアを評価します。クリッピングされた子音、過剰な低音、ハム、フィードバック、ゾーン間の大きな差に注意してください。アンプ入力が過度にドライブされている場合、スピーカーの音量を下げても信号チェーンの早い段階で生じた歪みは除去されません。

オーディオゲインはソースから宛先に向けて調整すべきです。オペレーターマイクレベル、プラットフォームメディアレベル、ゲートウェイライン出力、アンプ入力またはマスターレベル。一度に1段階ずつ変更し、許容される設定を記録します。これにより、機器交換時や後の保守訪問でアナウンスが小さくなったり歪んだりした場合の再現可能なベースラインが得られます。

ネットワークとセキュリティチェックを含める

ページングがネットワークサービスになるため、エンドポイントセキュリティはオーディオ設計の一部です。デフォルトの認証情報を変更し、管理アクセスを制限し、時刻同期を一貫させ、最終設定をバックアップします。音声デバイスを適切なネットワークセグメントに配置し、システムが必要とするシグナリング、メディア、管理パスのみを許可します。ページングエンドポイントは、リモートアクセスを簡素化するためだけに公共インターネットに直接公開すべきではありません。

Quality of Service（QoS）設定はエンドツーエンドで検証すべきであり、特に共有WANリンクにおいて重要です。パケット損失、ジッター、不安定なルーティングは、成功した通話を理解不能なアナウンスに変える可能性があります。受入テストには、サイトが静かなときだけでなく、現実的なネットワーク負荷時の通話を含めるべきです。リモート施設では、リンク損失後の復旧をテストし、中央プラットフォームに到達できない場合にローカルページングが利用可能かどうかを確認します。

このアプローチが最も適する場所

ゲートウェイベースの統合は、工場、倉庫、学校、病院、オフィスキャンパス、交通施設、小売サイト、ユーティリティ拠点など、アナログPAネットワークが既に対象エリアをカバーしている場所でうまく機能します。また、マルチサイトプロジェクトでも有用です。中央ディスパッチチームは、サイトのセキュリティ、帯域幅、回復性設計に従って、IPネットワーク経由でリモートアンプに到達できます。

• 製造と物流： 生産ホール、積載エリア、倉庫を中央ディスパッチデスクに接続し、騒音環境向けに設計された大出力ホーンスピーカーを維持します。

• 学校とビジネスキャンパス： 認証されたオフィスが個別の建物や共有エリアを呼び出せるようにし、スケジュールコンテンツと定期アナウンスは中央管理します。

• 病院と介護施設： プライバシー、優先度、ローカル運用要件に従い、既存の病棟スピーカー回路を妨害せずに一般ページングエリアを統合します。

• 交通機関と公共施設： 制御室のアナウンスを既存のコンコース、プラットフォーム、駐車場エリアのアンプに拡張し、後の拡張でIPエンドポイントを追加します。

• ユーティリティとリモートサイト： 変電所、水道施設、無人拠点への中央アクセスを提供し、ローカルマイクや他のフォールバック経路を保持します。

このアプローチは、既存のアンプやスピーカー配線が信頼できない場合、スピーカー単位の正確な監視が必須の場合、または必要な緊急音声システムが設置済みPA機器が決して満たすように設計されていない基準を満たさなければならない場合には適性が低くなります。そのような場合、ゲートウェイは依然としてソリューションの一部であり得ますが、不適切なフィールドハードウェアを補完したり、準拠した生命安全設計を置き換えたりすることはできません。

したがって、段階的リトロフィットには交換境界を含めるべきです。使用可能なゾーンを最初に統合し、損傷または不適合なセクションは更新対象として計画します。個別エンドポイント監視、柔軟なゾーニング、または容易な拡張が明確な運用上の利点をもたらす場所に新しいIPスピーカーを導入できます。これにより、「アナログ」と「IP」を二者択一として扱うことを避け、プロジェクトに制御された移行経路を与えます。

ほとんどのリトロフィットプロジェクトでは、最善の最初のステップはデバイスを選択することではなく、現在の信号経路、ゾーン構造、オペレーターワークフローをマッピングすることです。これらの3つの要素が明確になれば、ゲートウェイをネットワーク通信とアナログ増幅の正しい境界に配置し、サイトが実際にシステムをどのように使用するかを反映したテスト計画を立てることができます。
