チームが即時的でグループベースの半二重音声通信を必要とする場合、フィールド無線は依然として不可欠です。課題は、別々の部隊が異なる無線システムを使用している場合、指揮要員が無線サイトから遠く離れて作業している場合、または電話・ディスパッチネットワークが無線のみを携帯するユーザーと通信しなければならない場合に発生します。Radio over IPゲートウェイは橋渡しを提供します。無線音声と制御信号を受け取り、IPネットワーク経由で伝送し、チャンネルを別の無線サイト、ディスパッチプラットフォーム、または互換性のある音声システムに提供します。
このアプローチの価値は、無線ネットワークを置き換えることではありません。既存の無線資産を分散指揮環境に拡張します。無線機はカバレッジエリアの近くに留めたまま、オペレーターは光ファイバー、専用ネットワーク、VPN、セルラーバックホール、マイクロ波、または衛星で接続された保護された作戦センターから監視・制御できます。適切に設計されれば、同じフレームワークで選択した無線チャンネルを電話、録音サービス、認可された指揮アプリケーションに接続することもできます。
孤立した無線ネットワークから調整された音声レイヤーへ

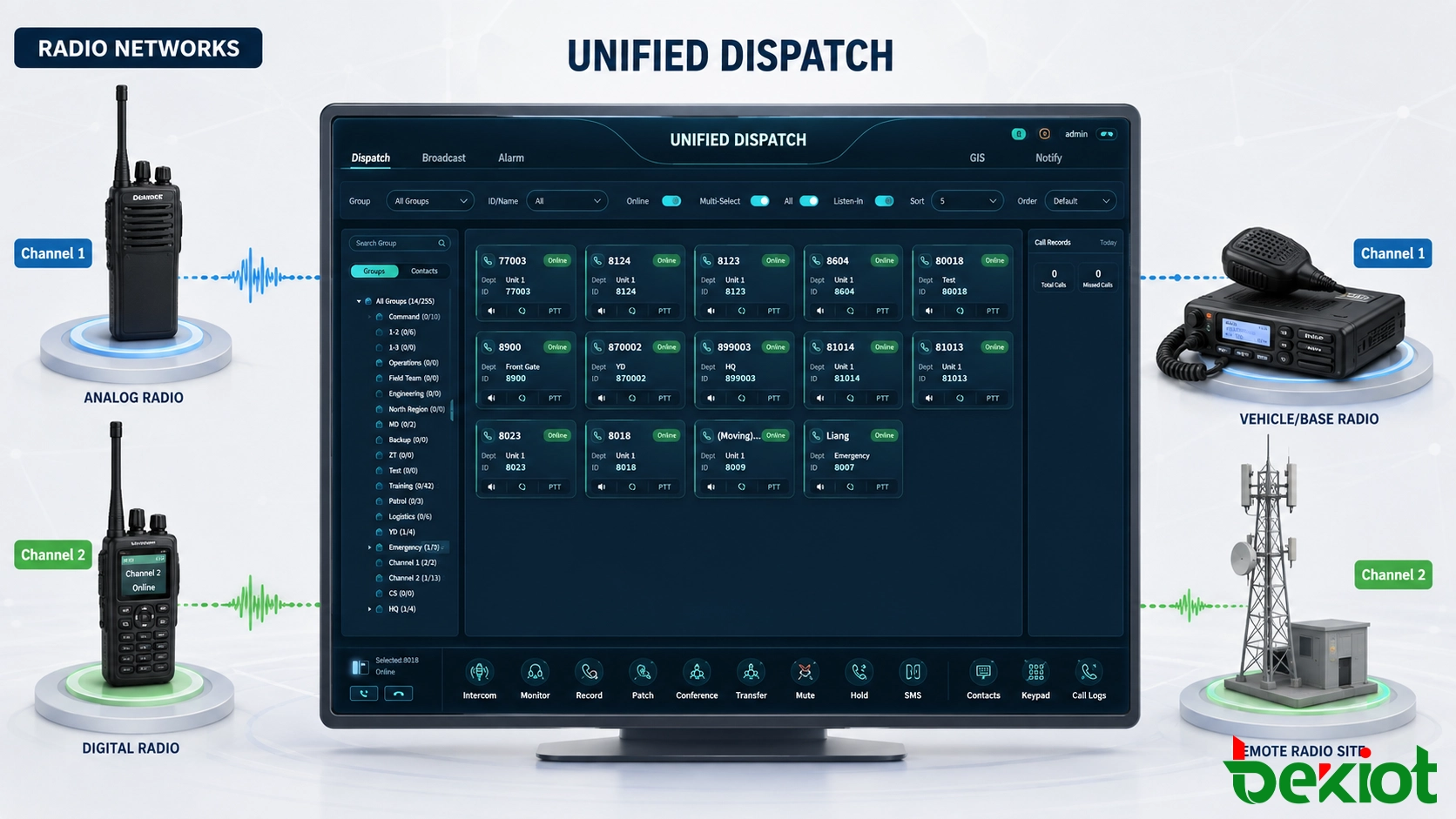

指揮組織は数世代にわたる通信機器を継承している場合があります。従来のアナログ無線機は、デジタルシステム、車載無線機、基地局、携帯端末、短波またはVHF/UHF機器と併用できます。各ネットワークには独自の周波数計画、シグナリング方式、アクセスポリシー、運用グループ構造がある場合があります。各システムが単独で適切に動作しても、あるネットワークのユーザーが別のネットワークのユーザーと直接話せないことがあります。

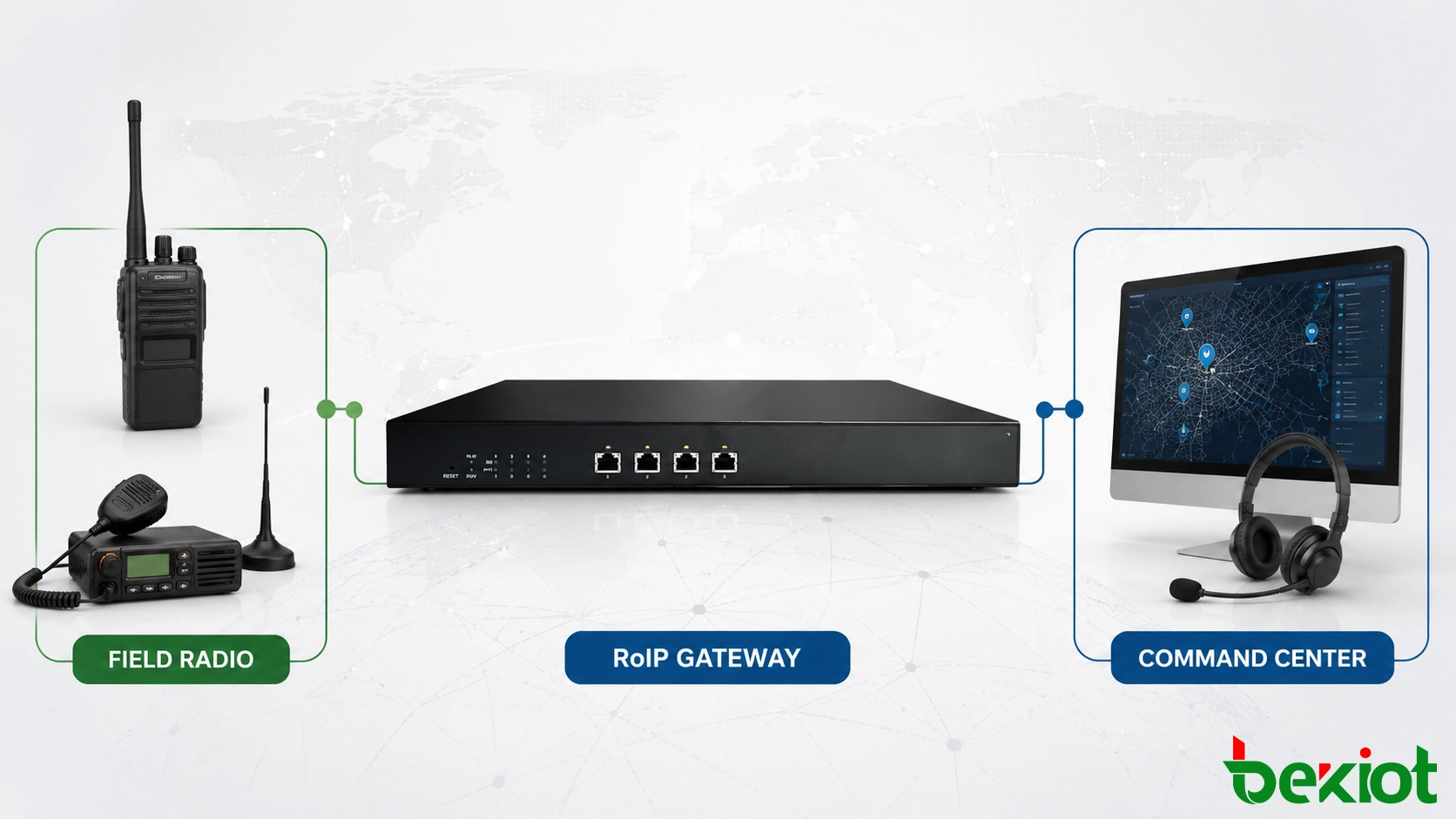

RoIPゲートウェイは、これらの分離された環境間に制御された音声パスを作成します。無線側では、ゲートウェイは基地局無線機、移動無線機、またはその他の適切なインターフェースが提供する音声、プッシュツートーク（PTT）、チャンネルステータス信号に接続します。ネットワーク側では、音声をパケット化し、関連する制御状態をIP経由で伝送します。リモートエンドポイントは音声とPTT操作を再構築するか、ストリームを指揮プラットフォームに配信できます。
このアプローチは、すべてのフィールド無線機を交換することが現実的でも望ましくもない場合に特に有用です。既存の端末、カバレッジ計画、運用手順はそのまま維持しながら、指揮レイヤーはより広いアクセスを得られます。統合はチャンネルごとに導入できるため、プロジェクトチームは追加の無線ネットワークを接続する前に動作を検証できます。
RoIPを万能プロトコル変換と表現すべきではありません。音声・制御ブリッジングは通信パスを接続できますが、デジタルトランク無線システムのすべてのネイティブ機能を自動的に再現するわけではありません。ユニットID、緊急シグナリング、位置情報、テキストメッセージング、暗号化状態、トークグループ管理には、専用のプロトコルインターフェースまたは無線インフラストラクチャからのサポートが必要になる場合があります。信頼性の高い設計は、音声相互運用性要件をこれらの高レベルサービスから分離することから始まります。
音声とPTTがネットワークを介してどのように移動するか
通信パスは、特定の機器用に選択された無線インターフェースから始まります。受信機からの音声は、COR、COS、またはスケルチステータスなどの受信状態インジケータとともにゲートウェイに入力されます。ゲートウェイは音声をエンコードし、必要なセッションおよび制御情報を添付して、認可されたIPエンドポイントに送信します。
逆方向では、オペレーターがディスパッチコンソール、電話インターフェース、またはリモート制御アプリケーションでPTTを押します。リモートゲートウェイまたは無線インターフェースは送信制御をアサートし、必要に応じて無線機が送信状態になるのを待ち、オペレーターの音声を無線機に送信します。解放タイミングも重要です。最後の音声パケットが再生される前にPTTが解除されると、最後の単語が途切れる可能性があります。
ネットワークパスは、ローカルエリアネットワーク、管理されたワイドエリアネットワーク、または別のベアラ上の暗号化トンネルを使用できます。光ファイバーは、予測可能な容量を必要とする固定サイトに有用です。プライベートセルラー、4G/5G、マイクロ波、衛星は、固定インフラストラクチャが利用できない場合にカバレッジを拡張できますが、各ベアラは異なる遅延、ジッター、可用性、セキュリティの考慮事項をもたらします。ゲートウェイはこれらの制限を除去できません。エンドツーエンドのネットワーク設計の一部として構成する必要があります。
ゲートウェイがSIP統合をサポートする場合、無線チャンネルはソフトスイッチ、IP PBX、またはディスパッチサーバーに提示できます。これにより、認可された電話ユーザーが制御された通話ルートを介して無線チャンネルをモニタリングまたは通話できます。システムは半二重規律を維持する必要があります。電話ユーザーは同時通話に慣れていますが、無線ユーザーは通常交代で送信します。明確なPTT表示と通話許可ロジックにより、両者が同時に話すことを防ぎます。
指揮センター内で重要な機能
軍事指揮通信ソリューションは、ゲートウェイポートのリストではなく、運用ワークフローを中心に設計されるべきです。以下の機能は、無線からIPへのパスが日常的な調整や高圧イベント時に有用かどうかを決定します。
-
無線と電話の相互接続：承認された電話内線または指揮音声端末は、個々のスタッフに別々の無線機を渡すことなく、選択した無線チャンネルにアクセスできます。
-
共有チャンネルモニタリング：認可された要員は、ヘッドセット、オペレーター席、または制御されたルームオーディオシステムを介してフィールド無線トラフィックを聞くことができ、共通の状況認識を向上させます。
-
リモートPTT操作：指揮オペレーターは、別のサイトにある無線機を介して送信でき、無線ネットワークの使い慣れたプッシュツートーク動作を維持します。
-
ネットワーク間音声パッチ：互換性のない2つの無線チャンネルを、インターフェースおよびポリシーの承認を条件として、定義されたミッションまたは調整期間中に接続できます。
-
中央ディスパッチアクセス：複数の無線チャンネルを、互換性のある音声サービスとともに1つのオペレーターインターフェースに表示でき、複数のスタンドアロン制御局を監視する必要性を減らします。
-
録音とイベントレビュー：ポリシーが許せば、無線音声、オペレーターアクション、時間情報をディスパッチまたは録音レイヤーでキャプチャし、インシデント再構築やトレーニングに活用できます。
-
分散サイト管理：ゲートウェイと無線リンクのステータスをセンターから監視できるため、チャンネルが緊急に必要になる前に通信障害を特定できます。
Becke RoIPゲートウェイソリューションは、音声からIPへの変換、PTT制御、リモートディスパッチアクセス、および光ファイバー、VPN、セルラー、または衛星経由のIP接続を介した無線ネットワークブリッジングを目的としています。これは、特定のモデルやポート数に依存することなく、より広範な指揮・ディスパッチシステムの無線アクセスレイヤーを形成できます。
分散設計により無線カバレッジを現場近くに維持

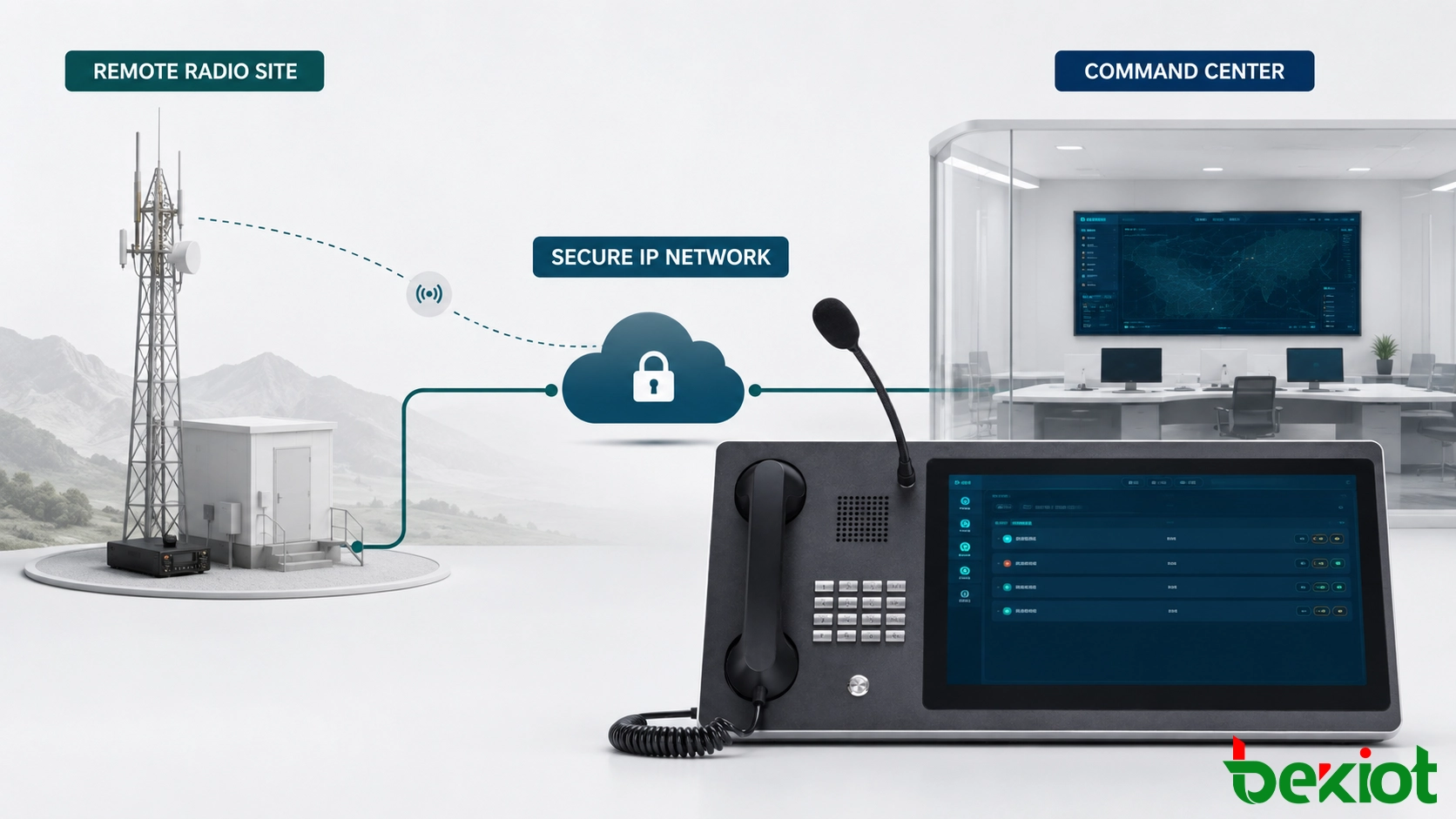

RoIPの最も強力な論点の1つは、無線サイトを主要指揮センターから分離できることです。アンテナと基地局は、地形、カバレッジ、無線周波数計画が必要とする場所に配置できます。指揮プラットフォーム、オペレーター席、音声サービスは、運用IPネットワークを介して接続された別の場所に維持できます。
典型的な分散設計には3つのレイヤーが含まれます：
-
リモート無線レイヤー。基地局または車載無線機がローカル無線ネットワークへのアクセスを提供します。RoIPゲートウェイは音声、PTT、受信状態信号とインターフェースします。ローカル電源、アンテナ保護、環境要件はサイトで処理されます。
-
トランスポートレイヤー。1つ以上のIPパスがエンコードされた音声、制御、管理トラフィックを伝送します。ネットワークセグメンテーション、トラフィック優先度、暗号化、ルートフェイルオーバーがセキュリティ設計に従って適用されます。
-
指揮レイヤー。ディスパッチコンソール、承認された電話、録音サービス、管理ツールが、オペレーターに接続された無線チャンネルへの制御されたアクセスを提供します。
無線機器をリモートサイトに維持することで、組織はより良いアンテナ位置を選択し、指揮要員を再配置することなくカバレッジを拡張できます。また、1つの無線サイトの損失がすべての指揮機能を自動的に除去することを防ぎます。これは回復力の利点であり、生存性の保証ではありません。電源、ネットワークルート、アンテナ、ゲートウェイノード、指揮アプリケーションはすべて、独立した保護とフォールバック計画を必要とします。
複数のサイトを1つの指揮センターに接続でき、プライマリサイトが利用不能な場合にアクセスを引き継ぐ代替センターを準備できます。設計は、どのセンターがPTTを制御するか、競合する要求をどのように処理するか、WANが中断されたときにローカル要員が無線アクセスを保持できるかどうかを定義する必要があります。明確な所有権ルールがなければ、冗長接続は回復力ではなく競合を生み出す可能性があります。
信頼性とセキュリティは一緒に設計されなければならない
無線音声をIPに移行することで運用範囲が広がりますが、スタンドアロン無線には存在しない依存関係も導入されます。プロジェクトチームは、音声パスを保護しつつ、操作が複雑になりすぎないようにしなければなりません。そのため、セキュリティ制御、ネットワーク品質、無線動作は1つのシステムとしてテストされるべきです。
管理およびメディアパスを保護する
ゲートウェイは、認可されたエンドポイントと管理者のみにアクセスを制限した制御されたネットワークセグメントに配置する必要があります。不要な管理サービスは無効にする必要があります。強力な認証、安全な管理、暗号化トンネル、集中ロギングは組織のセキュリティポリシーに従うべきです。SIPを使用する場合、登録、通話認可、ルーティングルールは、未承認の内線が無線チャンネルに到達することを防がなければなりません。
公称帯域幅よりも了解度を優先する
音声品質はコーデック選択だけに依存しません。パケット損失、変動遅延、不正確なオーディオレベル、エコー、電気ノイズ、PTTタイミングの悪さは、技術的に接続されたチャンネルを使いにくくする可能性があります。Quality of Serviceは、ネットワーク輻輳時に無線音声および制御トラフィックを保護する必要があります。ジッターバッファリングは、スムーズな再生と追加遅延のバランスを取らなければなりません。特にセルラーや衛星パスでは重要です。
ネットワーク障害時にローカル運用を維持する
リモート無線サイトは、指揮センターへのリンクが切断された場合に定義された動作を持つべきです。ミッションとシステム設計に応じて、リモートディスパッチアクセスが利用できなくても、ローカル無線ユーザーは通常通り通信を継続できる場合があります。重要サイトでは、冗長電源、2つの独立したネットワークベアラ、代替ゲートウェイ、または二次指揮パスが必要になる場合があります。フェイルオーバーテストには障害と復旧を含めるべきです。復旧動作は、単純なリンクダウンテストでは見逃される問題を明らかにすることが多いからです。
一時的な相互運用性を制御する
ネットワーク間パッチは認可されたオペレーターのみが作成し、明確な開始、停止、タイムアウトルールを持つべきです。恒久的なブリッジングは、意図せずチャンネルを聞く人を拡大したり、音声ループを生成したり、半二重リソースを占有したりする可能性があります。運用インターフェースは、どのチャンネルが接続され、誰がパッチを開始したかを表示すべきです。
実装手順と受入確認
段階的展開は、システムが運用使用に入った後に無線インターフェースやワークフローの問題を発見するリスクを低減します。
-
無線ネットワークの棚卸し。無線タイプ、チャンネル使用、音声インターフェース、PTT方式、受信表示、インピーダンス、信号レベル、外部制御に関する制限を記録します。
-
相互運用性の境界を定義する。要件がリモート無線アクセス、電話相互接続、一時的音声パッチ、集中監視、または完全なディスパッチ統合のいずれであるかを明記します。音声ブリッジングがネイティブトランクデータを含むと想定しないでください。
-
役割と権限をマッピングする。誰が監視、送信、パッチ作成、チャンネル変更、録音レビュー、ゲートウェイ管理を行うかを決定します。
-
トランスポートネットワークを設計する。プライマリおよびバックアップベアラ、アドレッシング、セグメンテーション、VPNポリシー、QoS、時刻同期、監視を選択します。部分的なネットワーク損失時の期待動作を含めます。
-
音声および制御タイミングを設定する。実際の無線機とエンドポイントを使用して、送受信レベル、PTTリードタイム、解放遅延、無音処理、ジッターバッファ値を設定します。
-
1つのチャンネルをエンドツーエンドでテストする。無線からディスパッチ、ディスパッチから無線への音声、ビジーチャンネル動作、電話アクセス、通話許可、通話解放、中断リンクからの回復を検証します。
-
制御された段階で拡張する。初期パスが受入基準を満たした後にのみ、残りの無線チャンネルを追加します。各インターフェースを文書化し、交換機器を一貫して導入できるようにします。
受入はテストトーンだけでなく、理解可能な運用メッセージを使用すべきです。オペレーターは、最初と最後の単語が途切れていないこと、チャンネル変更が可視であること、PTT状態が明確であること、同時要求が予測通りに処理されることを確認する必要があります。ネットワークテストは、無線パスがアクティブな状態で遅延変動、輻輳、パケット損失、ベアラフェイルオーバーを導入すべきです。
最終文書には、承認されたトポロジ、無線インターフェース配線、ネットワークルート、アクセス役割、バックアップ手順、障害分離ガイドを含めるべきです。これにより、ゲートウェイはスタンドアロンコンバータから指揮通信システムの保守可能な一部へと変わります。
よくある質問
RoIPを追加するには既存の携帯無線機を交換する必要がありますか？
通常は必要ありません。ゲートウェイは通常、互換性のある基地局、移動、または制御無線機に接続されるため、既存のフィールドユーザーは現在の端末を引き続き使用できます。選択した無線インターフェースとの互換性を確認する必要があります。
接続された無線チャンネルの権限変更は誰が担当すべきですか？
権限の所有権は、無線運用当局、指揮プラットフォーム管理者、ネットワークセキュリティチーム間で共有されるべきです。単独の技術管理者が承認プロセスなしに運用チャンネルアクセスを変更すべきではありません。
展開は1つのリモート無線サイトのみから始められますか？
はい。単一サイトのパイロットは、オーディオレベル、PTTタイミング、オペレーターワークフロー、ネットワーク動作を検証する最良の方法であることが多いです。同じ設計を追加サイト用に繰り返すか適応させることができます。
監査ログにはどのような情報を保持すべきですか？
ポリシーに従い、有用な記録には管理者ログイン、構成変更、チャンネルアクセス、PTTアクション、パッチ作成と削除、デバイスアラーム、時刻同期ステータスが含まれます。保持期間はゲートウェイだけでなく組織が定義すべきです。
訓練トラフィックは運用トラフィックと同じ権限を共有すべきですか？
いいえ。訓練は可能な限り別のユーザーロール、チャンネル割り当て、またはスケジュールされたプロファイルを使用すべきです。これにより、演習が運用通信パスを占有または露出することを防ぎます。
