無線機の大きさではなく、導入目的から検討する

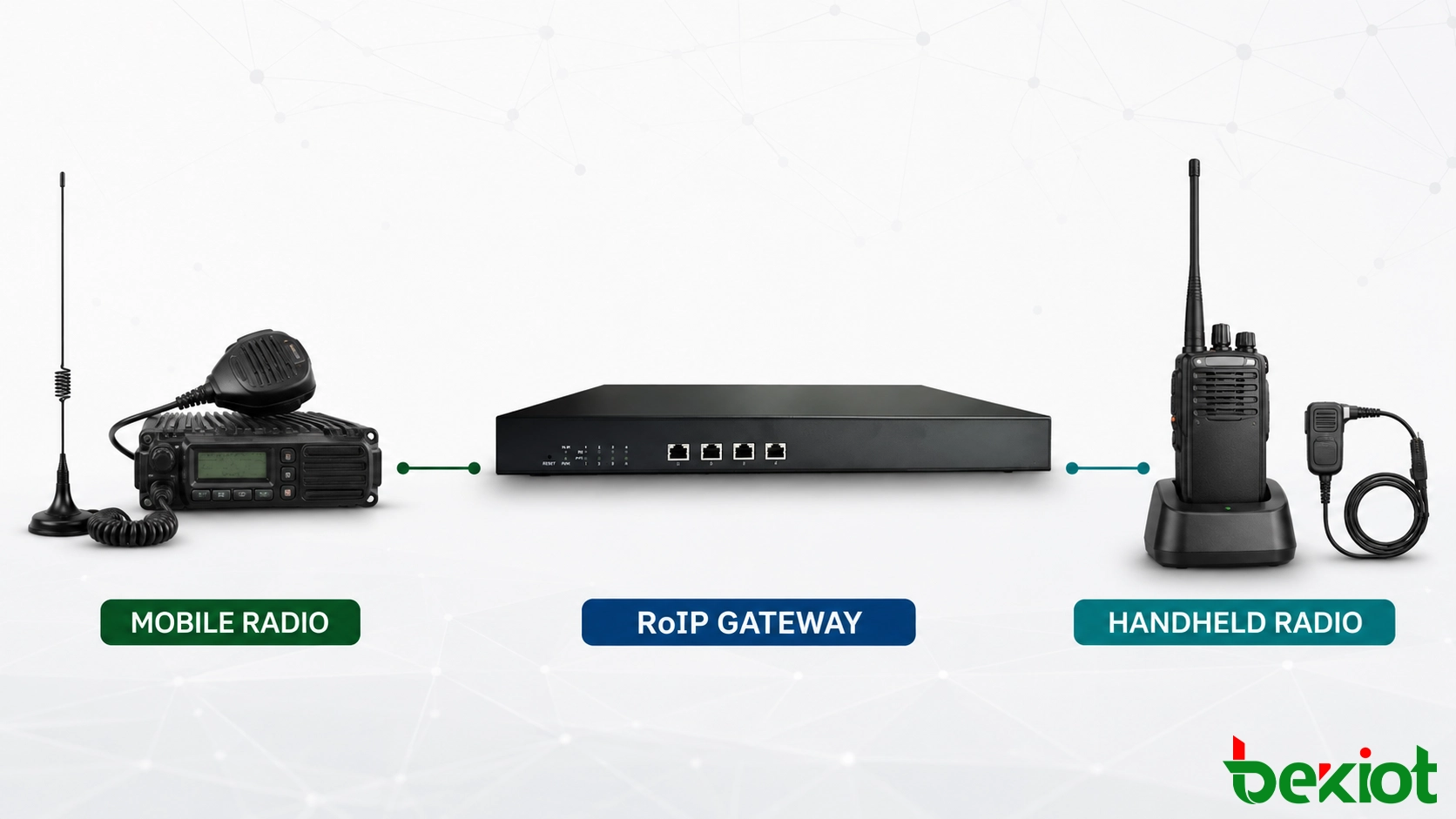

Radio over IPゲートウェイは、無線音声と制御信号をIPネットワーク経由で伝送します。無線チャンネルを遠隔の指令センターまで延長したり、選択した無線通信を互換性のある電話システムへ接続したり、離れた無線ネットワーク間で音声を中継したりできます。多くのプロジェクトでは、ゲートウェイを無線インフラのコントローラーへ直接接続しません。代わりに、外部無線端末をRFアクセスポイントとして使用します。

外部端末には、車載無線機、固定基地局無線機、携帯無線機を使用できます。いずれも現場からの送信を受信してゲートウェイへ音声を渡せます。また、ゲートウェイがPush-to-Talkを作動させると、IP側からの音声を送信できます。重要な違いは、各無線機がこれらの機能をどの程度安定して提供できるか、そして想定する場所で連続運用できるかという点です。

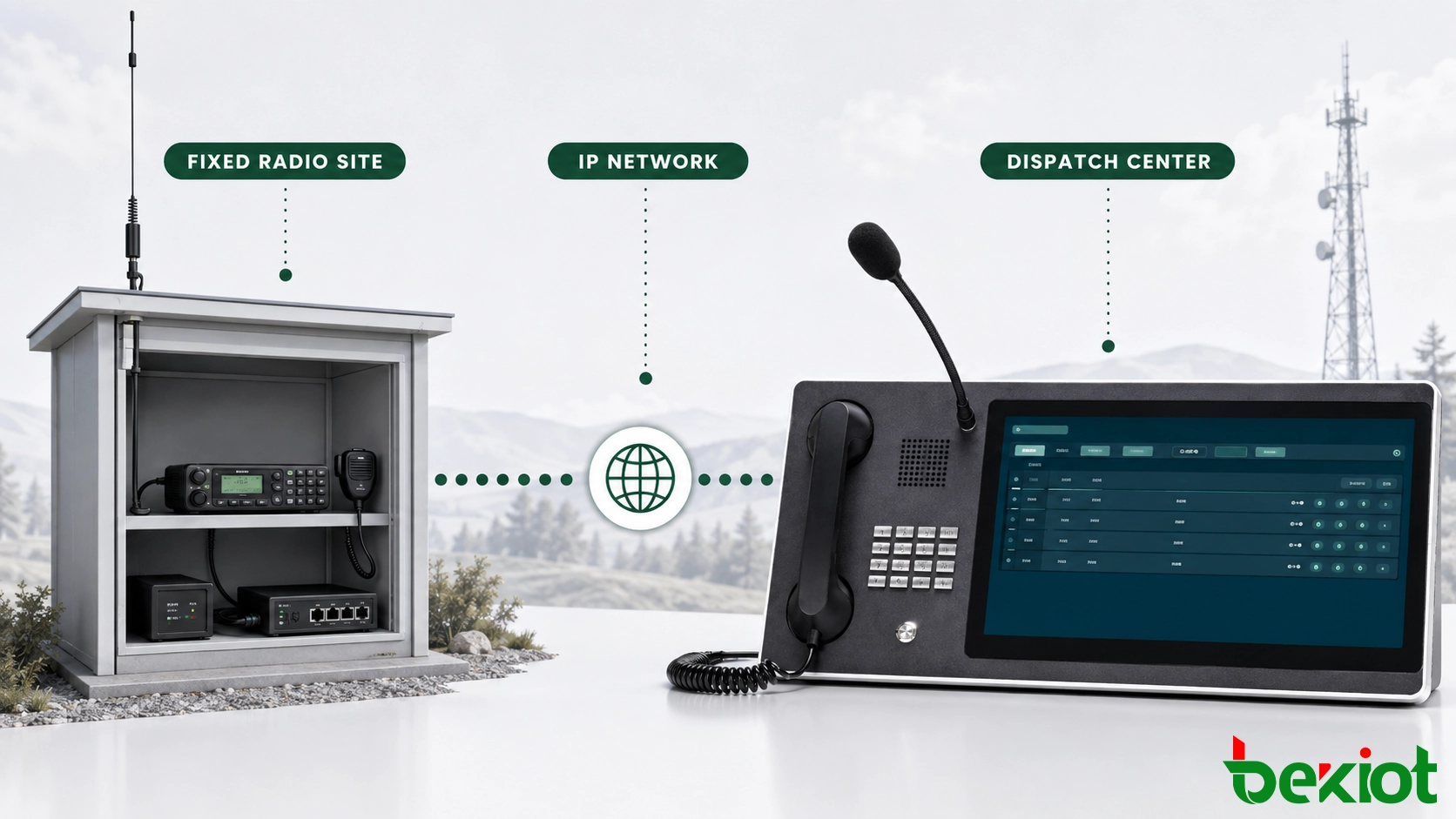

固定指令室、遠隔中継局、工場、交通管制センターでは、無線機が数か月にわたって通電・接続されたままになることがあります。そのため、安定した配線、外部アンテナ、予測可能な音声レベル、バックアップ可能な電源を重視して設計します。一方、臨時指揮所、デモシステム、移動用キットでは優先事項が異なり、最大のRF性能より携帯性や迅速な設置が重要になる場合があります。

常設拠点で車載・基地局無線機が選ばれやすい理由

車載無線機は、車両または固定の運用場所への設置を想定して設計されています。多くの機種には、送信音声、受信音声、PTT、グランド、COR、COS、スケルチ表示などの受信状態信号を取り出せるアクセサリーコネクターがあります。メーカーが各ピンを公開していれば、無線機を改造したり前面のマイク・スピーカー端子に依存したりせず、インターフェースケーブルを製作できます。

この専用接続が技術面での大きな利点です。音声レベルと制御動作を定義しやすく、ケーブルを確実に固定でき、無線機を人が操作しなくても遠隔運用に使用できます。ただし、アクセサリーコネクターや信号レベルは共通ではないため、無線機ごとの配線図が必要です。

車載無線機は、通信範囲の設計に適した外部アンテナにも対応します。アンテナを適切な高さに設置し、選定した同軸ケーブル、接地、サージ保護を使用して接続できます。建物やキャビネット内で携帯無線機のアンテナを使用する場合と比べ、通常は受信・送信性能を予測しやすくなります。

外部DC電源を使用できるため、連続運用も容易です。電気的絶縁と負荷容量を考慮すれば、無線機とゲートウェイをバックアップバッテリーや無停電電源装置を備えた管理電源に接続できます。また、車載無線機は、充電クレードルに置いた携帯無線機より高いデューティサイクルに対応しやすい傾向があります。ただし、送信が繰り返される場合や長時間に及ぶ場合は、放熱設計も重要です。

デューティサイクルは、推測ではなく設置要件として扱う必要があります。短い試験通話では正常でも、指令センターから案内を繰り返し送信したり長時間通話したりすると、無線機が高温になることがあります。機器棚やキャビネットでは、無線機のヒートシンク周辺に空気が流れるようにし、無人拠点では温度警報も検討します。送信出力は最大値ではなく、メーカーが定める連続運用時の制限に合わせる必要がある場合もあります。

一方で、設置スペース、アンテナ工事、電源設計、機器コストは増加します。固定無線機は、公称送信出力だけで選ぶべきではありません。周波数免許、拠点の通信範囲、アンテナ利得、給電線損失、干渉状況によって、実際に有効なRF性能が決まります。

携帯無線機が現実的な選択肢になるケース

携帯無線機は、ヘッドセット、スピーカーマイク、アクセサリー用インターフェースを介してRoIPゲートウェイへ接続できます。この構成は、可搬型キット、臨時指揮所、概念実証プロジェクト、固定無線機や外部アンテナを追加できない場所でよく使用されます。互換性のある無線機をすでに保有している場合は、初期費用も抑えられます。

課題は、携帯無線機のアクセサリーインターフェースが機種によって大きく異なることです。2ピンの音声コネクターを使用するものもあれば、多接点の側面コネクターや独自アクセサリーを使用するものもあります。プラグを差し込むと、無線機内部の音声経路が切り替わる場合があります。PTTは、専用接点、抵抗値、その他の検出方式によって作動します。受信音声と送信音声で基準やレベルが異なることもあります。コネクターの外観が同じでも、ある無線機シリーズで動作するケーブルが別のシリーズでは正常に動作しない場合があります。

音声レベルの不一致は、品質低下の代表的な原因です。ゲートウェイの出力が大きすぎると、無線機のマイク入力が過大となり、音声がひずみます。小さすぎると変調が不足します。固定レベル出力がない場合、受信音声が携帯無線機の音量設定に左右されることもあります。適切なレベルを設定した後は、誤操作で設定が変わらないよう無線機の操作部を保護します。

電源にも同様の注意が必要です。携帯無線機を一般向け充電器に常時接続すると、ハムノイズ、電気的ノイズ、バッテリーへの負担が生じる場合があります。一部の無線機は充電中に最大デューティサイクルで送信できず、バッテリーが空になるか故障するとRF経路全体が停止します。常設運用では、利用可能であれば、メーカー承認のバッテリーエリミネーター、安定化電源、またはドッキング装置を使用します。

RF通信範囲は、携帯無線機を最終的な設置位置に置いて試験する必要があります。金属製ラックや機器室内に置いた無線機は、屋外で手に持って使用した場合より性能が大幅に低下することがあります。外部アンテナを追加する場合は、無線機のコネクター、ケーブルにかかる負荷、許可されているRF構成を確認します。

携帯無線機は確実に固定する必要もあります。無線機が固定されていないと、音量つまみが動く、側面ボタンが押される、アクセサリープラグが外れる、アンテナが金属部に近づくといった問題が生じます。クレードルはアクセサリーコネクターに負荷をかけずに無線機を支える構造とし、通常の取り扱いで選択チャンネルや出力レベルが変わらないよう、キーパッドまたはメニューのロックを設定します。

関連製品：Becke RoIPゲートウェイ

インターフェースの信号割り当てが接続の信頼性を左右する

無線機の種類にかかわらず、信頼性の高い接続には2本の音声線だけでは不十分です。プロジェクトチームは、運用フローで使用するすべての信号を特定する必要があります。

• 受信音声：現場から無線機が受信した音声をゲートウェイへ送ります。出力が固定レベルか、無線機の音量設定で変化するかを確認します。

• 送信音声：ゲートウェイからの指令音声を無線機のマイク経路へ送ります。変調不足や過変調を避けるようレベルを設定します。

• PTT制御：無線機の送信機を作動させます。ゲートウェイを接続する前に、電気方式、極性、絶縁、タイミングを確認します。

• COR、COS、またはスケルチ表示：無線機が有効な通信を受信していることをゲートウェイへ通知します。これにより、背景ノイズがIPネットワークへ常時送信されるのを防げます。

• 信号グランドまたは音声リターン：必要な電気的基準を提供します。バランス音声とアンバランス音声を同一のものとして扱ってはいけません。

• チャンネル制御：指令システムで複数の設定済みチャンネルを選択する場合に必要です。無線機とゲートウェイの双方が明示的に対応している必要があります。

専用ケーブルは、コネクターの向き、ピン番号、信号方向、電気的動作を含め、両端の仕様を文書化します。線の色だけで推測したり、インターネット上の未確認の配線図を流用したりすると、無線機やゲートウェイを損傷するおそれがあります。試験のためにヘッドセットケーブルを開く必要がある場合は、可能な限り測定結果をメーカー資料と照合します。

電気的絶縁は個別に確認する必要があります。特に車両に機器を設置する場合や、別々に給電された複数のキャビネット間で接続する場合、無線機、ゲートウェイ、電源装置でグランド基準が異なることがあります。グランドループはハムノイズの原因となり、誤った制御電圧はPTT入力や受信状態入力を損傷する可能性があります。絶縁トランス、フォトカプラー絶縁制御、シールドケーブルが必要な場合もありますが、一般的な配線習慣ではなく、インターフェース仕様に従って使用します。

ゲートウェイの設定は、無線機のPTTロジックと受信ロジックに合わせる必要があります。PTT先行時間を設定すると、音声が始まる前に送信機を作動させられます。解放遅延は、最後の音声パケットが途切れるのを防ぎます。CORまたはスケルチのロジックが逆の場合、チャンネルが開いたままになったり、受信音声が転送されなかったりすることがあります。

プロジェクト条件に応じた現実的な選択

次の比較は、選定の出発点として利用できます。最終的な判断は、選択する無線機の機種と運用環境によって異なります。

拠点が常設である場合、チャンネルが運用上重要である場合、頻繁な送信が想定される場合、または通信範囲の設計で外部アンテナが必要な場合は、車載無線機または基地局無線機を選びます。携帯性、迅速な設置、省スペース、既存機器の再利用が優先され、現地試験で音声、電源、RF性能が十分であることを確認できる場合は、携帯無線機を選びます。

購入価格はライフサイクルコストと比較する必要があります。携帯無線機は初期の機器予算を抑えられますが、専用アクセサリーケーブル、承認済みバッテリーエリミネーター、取付クレードル、頻繁な点検が必要になる場合があります。車載無線機は初期費用が高くても、仕様が明確なコネクター、交換可能な外部電源、固定アンテナシステムにより、長期運用時の保守負担を軽減できます。必要な可用性を満たし、現場での再調整を繰り返さずに済む構成が、総合的に低コストな選択です。

混在構成も有効です。常設の遠隔拠点には車載無線機を使用し、臨時チームには携帯無線機を使用したゲートウェイキットを配備できます。指令プラットフォームでは両方を制御対象の無線リソースとして表示できますが、それぞれに専用のケーブル仕様、音声プロファイル、保守記録が必要です。

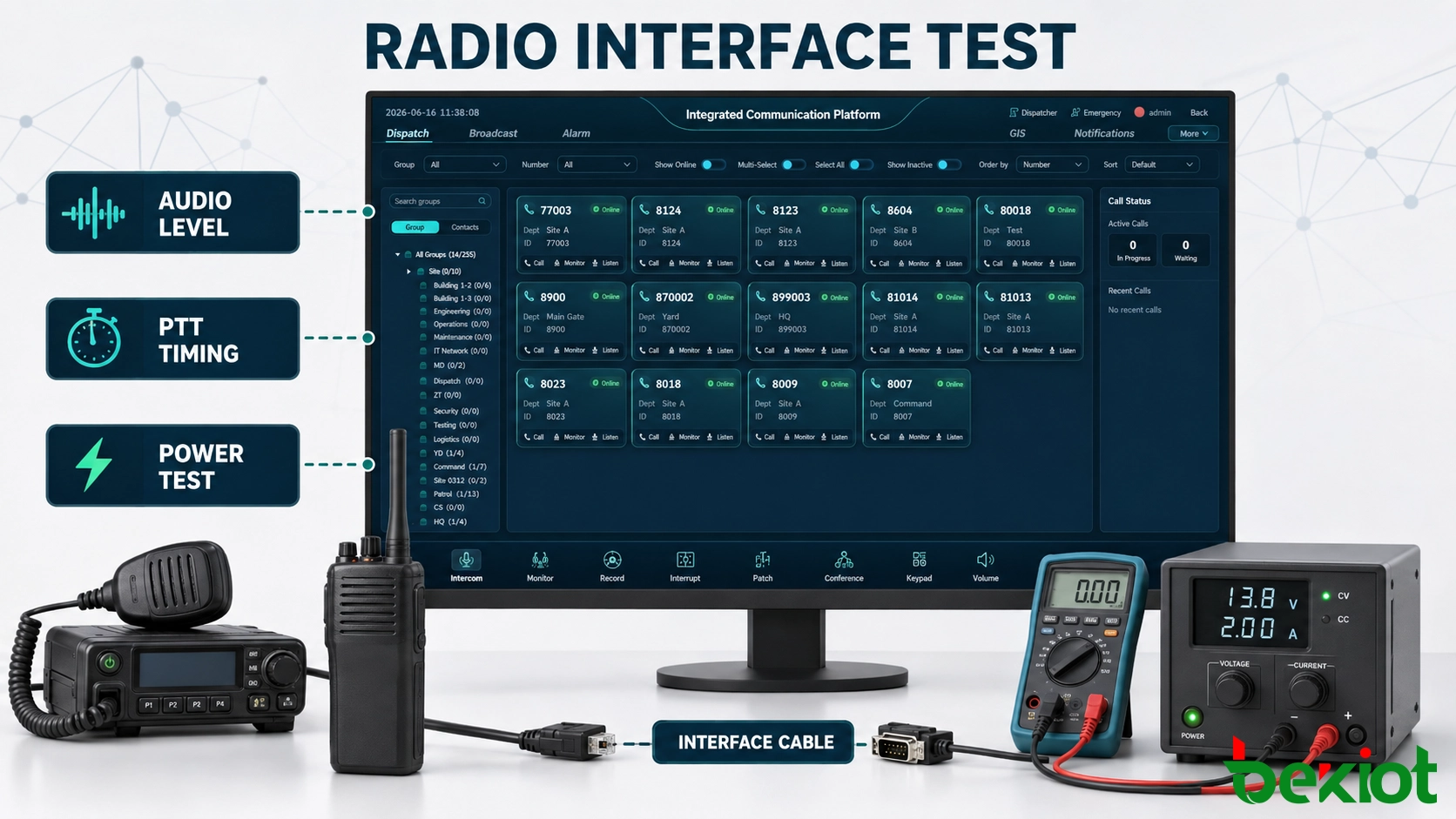

設置から受入試験までの手順

1. 運用チャンネルを確認します。無線方式、周波数帯、チャンネルまたは通話グループの用途、通信範囲、想定する送信デューティを記録します。

2. 無線機のインターフェースを確認します。メーカーのピン配置資料を入手し、受信音声、送信音声、PTT、グランド、受信状態信号を特定します。

3. 電源方式を選定します。車載無線機には安定化電源とバックアップを設計し、携帯無線機には承認済みエリミネーターまたは充電方式を用意します。

4. ケーブルを製作して表示します。確実なコネクター、ストレインリリーフ、必要に応じた絶縁を使用します。機器へ給電する前に両端の仕様を文書化します。

5. 音声レベルを設定します。通常の話し声と、利用できる場合は無線機用サービスモニターを使用して、受信・送信経路を調整します。小さな声と大きな声の両方で明瞭度を確認します。

6. PTT動作を調整します。先行時間、解放遅延、COR/COSロジック、ビジーチャンネル処理、ネットワーク切断後の復旧を確認します。

7. 設置後の通信範囲を試験します。アンテナと無線機を最終位置に設置し、代表的な現場地点から無線試験を行います。

8. 連続運用試験を実施します。長時間の運転中に、電源の安定性、温度、充電動作、コネクターの固定状態、音質を確認します。

受入試験では、受信・送信音声、各送信の最初と最後の言葉、PTTの繰り返し動作、長時間送信、IP側での同時動作を確認します。携帯無線機を使用する設備では、充電器またはバッテリーエリミネーターを接続した状態でも主要な試験を繰り返します。バッテリーだけで動作しているときには、電源由来のノイズが現れないことがあるためです。

ネットワーク側の検証も同時に実施します。運用者が無線機を使用している状態で、実際に近い遅延変動、短時間のパケット損失、IP経路の一時的な切断を発生させます。ゲートウェイがPTTを安全に解放し、復旧後に古い音声を再送せず、手動操作なしで承認済みのチャンネル状態へ戻ることを確認します。バックアップ回線がある場合は、ネットワークの状態表示だけに頼らず、無線利用者と指令員が実際に聞いた中断時間を測定します。

最終引き渡し資料には、無線機の設定、ケーブル図、ゲートウェイの音声設定、PTTタイミング、電源構成、アンテナ情報、確認済みの交換手順を含めます。これらの記録は、ゲートウェイがすべての無線機に対応するという一般的な説明より価値があります。

よくある質問

RoIP接続だけで無線機IDやGPSデータも自動的に追加されますか？

いいえ。基本的な音声・PTT接続では、無線機ID、位置情報、トランキングシステム固有のデータは生成されません。これらの機能には、互換性のあるシグナリング、または無線システムとの別の連携が必要です。

複数の指令席で同じ接続無線機をモニターできますか？

可能な場合がありますが、何人の運用者が受信またはPTTを要求できるかは、指令サーバー、ユーザー権限、音声配信設計によって決まります。送信制御が競合しないよう明確に管理する必要があります。

接続した無線機を現地でも操作できますか？

無線機とアクセサリーインターフェースによって異なります。前面マイク、スピーカー、PTTをそのまま使用できる接続もあれば、それらが別経路へ切り替わるか無効になる接続もあります。現地操作も試験計画に含めてください。

機器の電源を入れたまま、ゲートウェイと無線機のケーブルを接続できますか？

両方のメーカーが活線接続に明示的に対応している場合に限ります。それ以外の場合は、短絡、誤ったPTT作動、インターフェース損傷のリスクを抑えるため、ケーブルの取り付け・取り外し前に機器の電源を切ってください。

無線機のファームウェア更新やチャンネル設定変更後は何をすべきですか？

接続経路を再試験してください。物理ケーブルが変わっていなくても、更新によって音声動作、アクセサリー設定、チャンネル割り当て、制御オプションが変化する場合があります。
