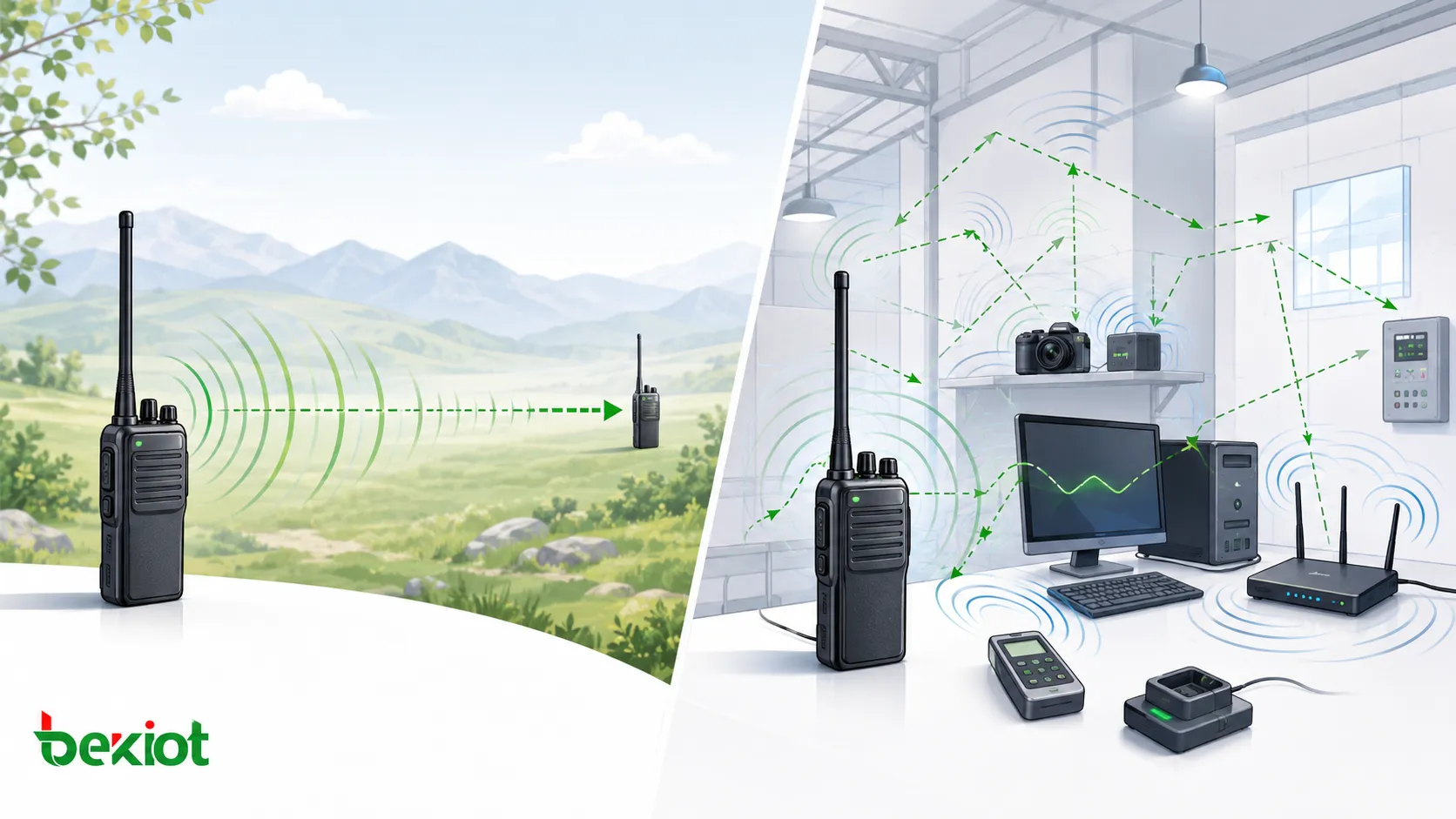

多くのユーザーは、出力が高いトランシーバーほど優れたトランシーバーだと考えがちです。屋外の開けた場所では、送信出力が強いほど無線信号がより遠くまで届くため、この考え方は一見合理的に見えます。しかし、実際の通信プロジェクトは「出力が高いほど性能が良い」という単純なルールだけでは判断できません。
産業現場、緊急指令室、作業場、研究室、制御センター、プロジェクトの試運転環境では、過度な無線出力が予期しない電磁干渉を引き起こすことがあります。近くのコンピューター、カメラ、センサー、音響機器、無線周辺機器、試験計測器、さらには他の通信機器にも影響する可能性があります。優れた無線システムは、カバレッジ、安全性、法規制への適合、バッテリー持続時間、機器保護、通信安定性のバランスを取る必要があります。
なぜ高い出力が常に正解とは限らないのか
無線伝送の観点では、出力を上げることで特定条件下の信号強度が高まり、通信距離を延ばせることがあります。そのため、建設現場、森林エリア、大型工場、屋外の緊急対応現場などで通信が必要な場合、多くのユーザーは高出力の携帯型無線機を選びます。
問題は、送信出力が現場で実際に必要なレベルを超えたときに発生します。携帯型無線機は、相手の無線機へ有用な音声信号を送るだけではありません。アンテナ周辺に強い高周波電磁界も発生させます。無線機が敏感な機器に近すぎると、この電磁界がケーブル、回路、センサー、音声ライン、USBポート、電源ライン、または保護されていない入力段に結合する可能性があります。
そのため、一部のプロジェクト現場では奇妙な故障が発生します。コンピューターのマウスが反応しなくなったり、キーボード入力ができなくなったり、カメラの映像が途切れたり、ワークステーションが突然フリーズしたりします。機器を返送して検査しても、技術者がハードウェア故障を見つけられない場合があります。元の電磁環境から離れると干渉源が近くになくなるため、機器は正常に動作するからです。

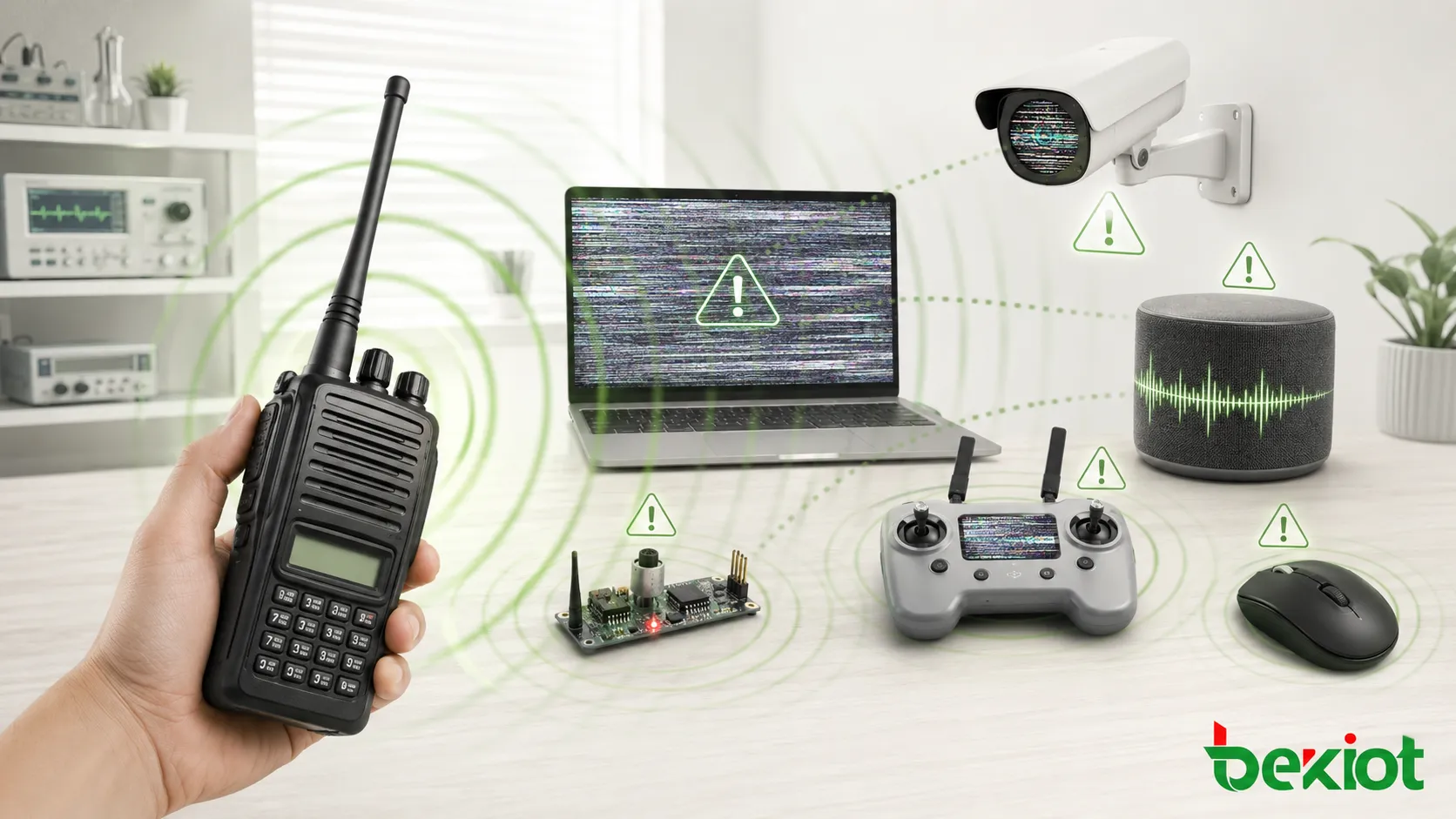

強い無線信号が近くの電子機器に与える影響
ほとんどの電子機器は出荷前に電磁両立性試験を受けています。つまり、通常の電磁環境には耐えられるように設計されています。しかし、EMC設計は無制限の保護ではありません。高出力トランシーバーが露出した回路、シールドされていないケーブル、低電圧信号入力、または敏感な受信機のすぐ近くで送信すると、干渉レベルが機器の保護能力を超えることがあります。
影響は、一時的な誤動作、異常な測定値、音声ノイズ、通信断、システムリセット、または部品の永久損傷として現れることがあります。これは、プロジェクト開発室、臨時指揮所、試験ベンチ、機器ラック、制御室、多数の電子システムが密集して設置されている現場で特に起こりやすい問題です。
| 影響を受ける機器 | 想定されるリスク | 典型的な原因 |
|---|---|---|
| コンピューターとUSB機器 | マウス不良、キーボード入力消失、黒画面、システムフリーズ | RFエネルギーがUSBケーブル、電源ライン、またはシールド不足のインターフェースを通じて結合する |
| カメラと映像機器 | 映像消失、画像異常、機器リセット | 干渉が映像回路、電源入力、またはネットワークインターフェースに侵入する |
| 他の無線機と受信機 | 感度低下、ブロッキング、受信歪み | 近くの強信号が受信機フロントエンドを過負荷にする |
| 音響システム | クリック音、ハムノイズ、アンプ損傷 | RFエネルギーが音声ケーブルに入り、増幅回路で復調される |
| センサーと開発ボード | 誤測定、ロジック停止、GPIO損傷 | 低電圧信号ピンや露出回路のRF保護が限定的である |
過大な出力が最も問題になりやすい場所
高出力無線の運用は、精密機器、開放型の開発ボード、測定装置、無線機器、音響システム、保護されていない低電圧電子機器の近くで最もリスクが高くなります。これらの機器は、強い近傍界無線曝露を前提に設計されていないことがあります。
無線受信機と通信機器
他のトランシーバー、放送受信機、航空帯受信機、無線モジュールは、近くの強信号の影響を受けることがあります。周波数が完全に同じでなくても、強力な送信機は受信機のフロントエンドを過負荷にし、通常信号の受信能力を低下させる可能性があります。
この影響は単なる周波数衝突ではありません。近距離での信号強度にも関係します。近くの高出力無線機は、ブロッキング、相互変調、一時的な受信機障害を引き起こすほど強くなる場合があります。
ドローン、リモコン、IoT機器
多くのドローンやリモコン機器は2.4GHzまたは5.8GHzリンクで動作します。一方、多くの携帯型無線機はVHFまたはUHF帯で動作します。周波数帯が異なっていても、近くの強いVHFまたはUHF信号はアンテナ、ケーブル、受信回路に結合し、ドローン受信機やリモコンモジュールのフロントエンドに影響することがあります。
双方向無線、ドローン、モバイル映像、臨時指揮機器を組み合わせる現場運用では、出力計画が重要になります。オペレーターは、ドローンコントローラー、映像受信機、無線ブリッジ、携帯型指揮端末のそばで不要な高出力送信を避けるべきです。
開発ボードとセンサーモジュール
Arduino、Raspberry Pi、ESP32ボード、GPIOモジュール、ブレッドボード、センサーキットは開発に便利ですが、多くの場合、露出したピンと限られたシールドしかありません。強いRFエネルギーが信号線に入り、過電圧、ロジック障害、部品損傷を引き起こす可能性があります。
微弱な電気信号に依存するセンサーはさらに脆弱です。DHT11やDHT22などの温湿度モジュール、超音波モジュール、圧力センサー、その他の低レベル信号デバイスは、強い無線電磁界に曝露されると異常値を示したり停止したりすることがあります。
Bluetooth機器、ワイヤレスマウス、ウェアラブル
Bluetoothヘッドセット、ワイヤレスマウス、スマートバンド、小型無線モジュールには、低電圧で動作するマイクロコントローラーやRFチップが含まれることが一般的です。多くの内部回路は1.8Vから3.3V程度で動作します。強い無線エネルギーが回路に入り込むと、深刻な場合にはラッチアップ、異常放電、機器フリーズ、永久損傷が発生する可能性があります。
このリスクは、無線アンテナが機器に極端に近い場合、機器のシールドが弱い場合、または作業エリアに意図しないアンテナとして働くケーブルが多い場合に高くなります。
屋内や閉鎖空間では別の計画が必要
開けた屋外環境では、出力を高めることで通信性能が向上する場合があります。閉鎖または半閉鎖空間では結果が異なることがあります。建物、トンネル、金属構造物、機器ラック、車両、壁は、電波を反射、散乱、吸収します。
信号が繰り返し反射すると、ユーザーはマルチパス歪み、デッドゾーン、エコーのような受信、または不安定な音声を経験することがあります。このような環境では、単に出力を上げても問題は解決しない場合があります。反射信号の強度を増やし、干渉をさらに悪化させることもあります。
より良い方法は、アンテナ設置、中継器計画、無線周波数調整、現場レイアウト、シールド条件、無線送信機と敏感な機器との距離を評価することです。多くの屋内プロジェクトでは、適切なシステム設計と中程度の出力の組み合わせが、制御されていない高出力送信よりも良い結果をもたらします。
実用的な導入推奨事項
信頼できる無線通信計画では、出力を実際の用途に合わせる必要があります。プロジェクト試験、試運転、機器開発の段階では、通常まず無線機を低出力モードに設定します。より高い出力は、カバレッジ試験で必要性が確認された場合にのみ使用すべきです。
敏感な機器から距離を取る
コンピューター、カメラ、試験機器、制御盤、露出した回路基板、無線受信機、音声アンプ、センサーモジュールのすぐ横で高出力送信を行わないでください。距離を取ることは、近傍界干渉を減らす最も簡単な方法の一つです。
制御室、研究室、臨時指揮車、機器ラック周辺で無線機を使用する必要がある場合は、明確な操作位置を定めます。オペレーターは、無線アンテナをデータケーブル、USBハブ、マイク、カメラ、低電圧信号配線の近くに置かないようにする必要があります。
可能な場合は低出力モードを使う
多くの業務用携帯型無線機は出力レベルを調整できます。低出力モードは干渉を減らし、バッテリー持続時間を改善し、発熱を抑え、多くの屋内または短距離シナリオで十分な通信範囲を提供できます。
臨時プロジェクトチーム、保守担当者、試験エンジニア、現場責任者にとって、低出力運用はフルパワー送信より安定することがよくあります。目的は利用可能な最大出力を使うことではなく、信頼できる通信を維持できる最小出力を使うことです。
脆弱なシステムに保護を追加する
無線送信機の近くで動作しなければならない機器には、追加保護が必要になる場合があります。フェライトコアは、電源線やデータケーブルを通じて機器に入るRFエネルギーを減らすのに役立ちます。シールドケーブル、適切な接地、フィルター付きインターフェース、金属筐体も耐干渉性を高めます。
敏感な測定器は、携帯型無線機の操作エリアから物理的に離すべきです。スペクトラムアナライザー、ネットワークアナライザー、RFパワーメーター、精密測定機器を使用する場合は、適切な減衰、入力保護、操作手順に従う必要があります。

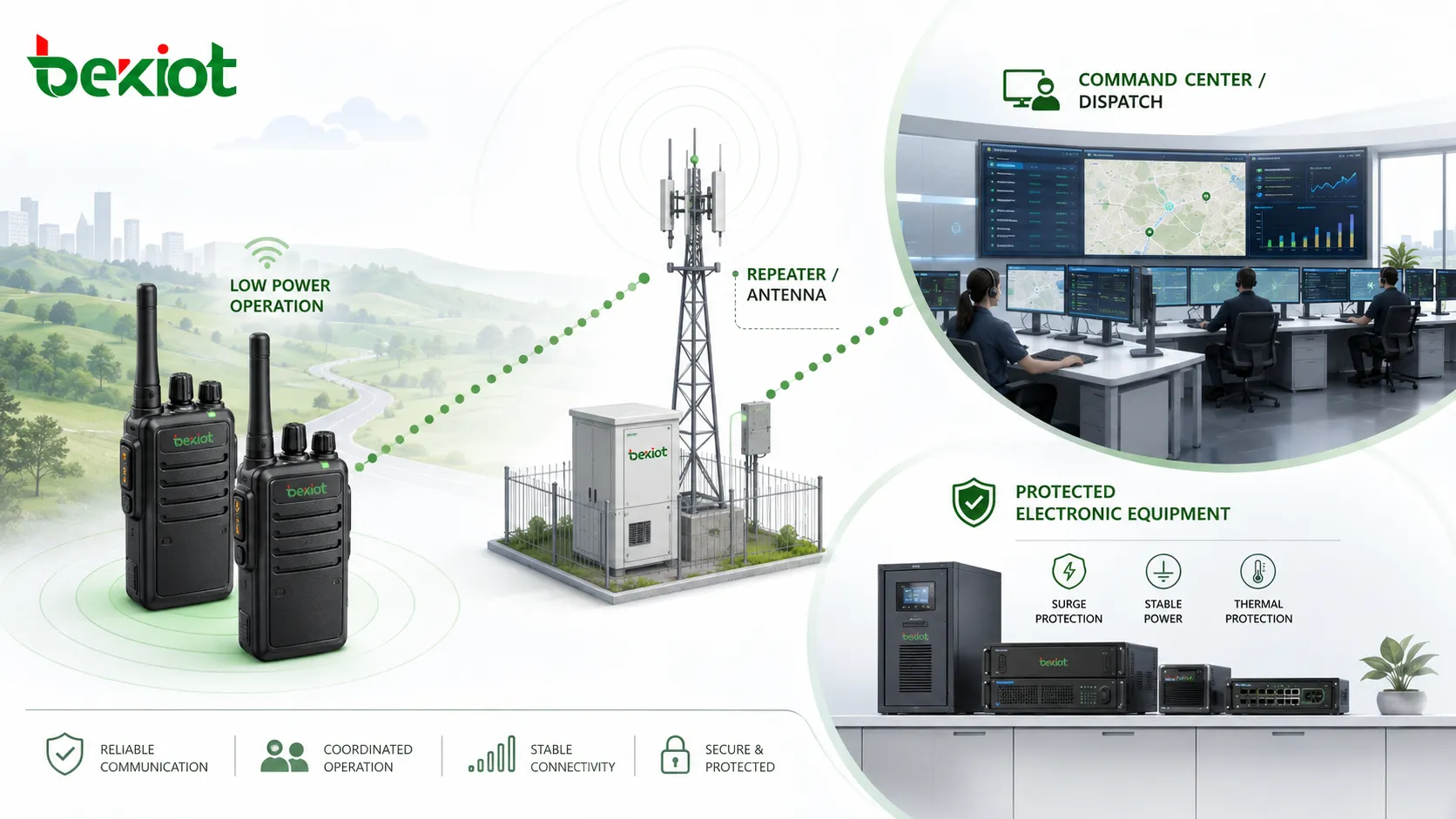

専門通信プロジェクトのためのシステムレベル設計
大規模プロジェクトでは、トランシーバーが単独で使われることはほとんどありません。ディスパッチプラットフォーム、無線ゲートウェイ、IP通信システム、映像監視、放送システム、緊急アラーム、指揮センターアプリケーションと連携する場合があります。このようなシステムでは、無線出力管理が通信設計全体の一部になります。
システムでは、無線カバレッジエリア、送信レベル、中継器位置、アンテナ位置、通信グループ、緊急通話フロー、ディスパッチ運用との統合を定義する必要があります。無線からIPへの統合、統一音声ディスパッチ、またはネットワーク横断通信を必要とするサイトでは、Becke Telcomを、制御された相互接続可能な通信環境を構築する実用的なソリューションパートナーとして検討できます。
選定ガイド：適切な出力レベルの選び方
適切な無線出力レベルは、現場条件、距離、建物構造、機器密度、電磁両立性の重要度によって異なります。開けた森林エリアで使う無線機と、コンピューターや監視機器が並ぶ制御室内で使う無線機では、要求条件が異なります。
| シナリオ | 推奨される方法 | 理由 |
|---|---|---|
| 短距離の屋内通信 | 低出力から開始する | 干渉を減らし、通常は十分な範囲を確保できる |
| 屋外の開放エリア巡回 | 必要に応じて中程度または高めの出力を使う | 障害物が少ない場所でカバレッジを改善する |
| 研究室または開発環境 | ボードや計測器の近くで高出力送信を避ける | 露出回路と精密機器を保護する |
| 指揮センターまたは制御室 | 固定アンテナ、管理された操作位置、低出力の携帯運用を使う | コンピューター、音声、映像、ネットワークシステムへの影響を防ぐ |
| 金属構造物が多い産業現場 | 出力を上げる前にカバレッジを試験する | 反射と散乱が音声品質に影響する可能性がある |
まとめ
トランシーバーの出力は重要ですが、無線性能を測る唯一の基準として扱うべきではありません。高い出力は開放環境では役立つ場合がありますが、電磁干渉を増やし、近くの電子機器を乱し、バッテリー効率を下げ、閉鎖空間で不安定な通信を生む可能性もあります。
より良い通信設計は、実際の現場条件から始まります。適切な出力レベルを選び、送信機を敏感な機器から離し、試験中は低出力モードを使い、ケーブルとインターフェースを保護し、アンテナ、中継器、ディスパッチプラットフォーム、運用手順と合わせて無線システムを計画します。最良のトランシーバー構成は、最も高い出力を持つ構成ではありません。実際の作業環境で安定し、安全で予測可能な通信を提供する構成です。
FAQ
トランシーバーが電子機器を永久に損傷させることはありますか？
はい、深刻な場合には起こり得ます。高出力無線機が露出回路、弱い入力段、音声チップ、センサーモジュール、または保護されていないRF受信機のすぐ近くで送信すると、誘導されたエネルギーが一時的な干渉ではなく部品の永久故障を引き起こす可能性があります。
長いアンテナは常に通信品質を改善しますか？
必ずしもそうではありません。アンテナ長は動作周波数と無線機設計に合っている必要があります。整合の悪いアンテナは効率を下げ、反射電力を増やし、バッテリー寿命を短くし、正しく整合した標準アンテナより性能を悪化させる可能性があります。
屋外ではよく動く無線機が建物内でうまく動かないのはなぜですか？
屋内構造物は電波を遮断、反射、散乱します。金属フレーム、鉄筋コンクリート、エレベーター、機器ラック、地下空間は、デッドゾーンやマルチパス効果を生みます。このような場合、単に出力を上げるよりも、アンテナ配置や中継器計画の方が有効なことが多いです。
プロジェクトチームは本格導入前に無線機を試験すべきですか？
はい。現場試験では、カバレッジ、音声明瞭度、干渉リスク、バッテリー持続時間、緊急通話動作、近くの電子システムとの共存を確認する必要があります。試験により、設置後の通信死角や予期しない機器故障を避けられます。
機器の近くで携帯型無線機を使う際の最も安全な習慣は何ですか？
アンテナを敏感な機器から離し、信頼できる最小出力設定を使用し、露出ボードや測定器のそばで送信しないようにし、無線操作エリアを機器ラック、コンピューター、カメラ、制御盤から分離します。
