5G NR では、キャリア帯域幅を広い範囲で設定できます。最小帯域幅は 5MHz まで小さくでき、最大対応帯域幅は 400MHz に達します。この広帯域設計により 5G ネットワークは高い容量ポテンシャルを持ちますが、同時にユーザー機器に実務上の課題を生みます。特に、端末ごとにハードウェア能力、コスト目標、消費電力の上限が異なる場合に課題が大きくなります。
すべての UE が常にキャリア全体の帯域幅をサポートしなければならない場合、デバイスの複雑さは大幅に増加します。より広い帯域幅には、より高いサンプリングレート、より強力なベースバンド処理能力、より広い RF 帯域幅のサポート、そしてより多くの電力消費が必要です。多くの端末、特にコスト重視のデバイス、IoT 端末、産業用データユニット、将来の RedCap 型デバイスでは、ほとんどのサービスシナリオで全帯域動作は不要です。
広いキャリア帯域幅により良い制御が必要な理由
5G セルは広いキャリアを提供できますが、すべてのデバイスが全周波数範囲を監視したり送信したりする必要はありません。高性能スマートフォン、産業用ルーター、低コスト端末、能力低減型デバイスは同じネットワークに接続できますが、必要とする帯域幅は大きく異なります。
ネットワーク計画では、これが二つの主要な問題を生みます。第一はデバイスコストです。UE がより広い帯域幅をサポートする場合、RF フロントエンド、ベースバンド処理、フィルタリング、サンプリング能力への要求が高くなります。第二は消費電力です。広帯域の受信と送信には通常、より高いサンプリングレートが必要であり、それが電力使用量を増加させます。

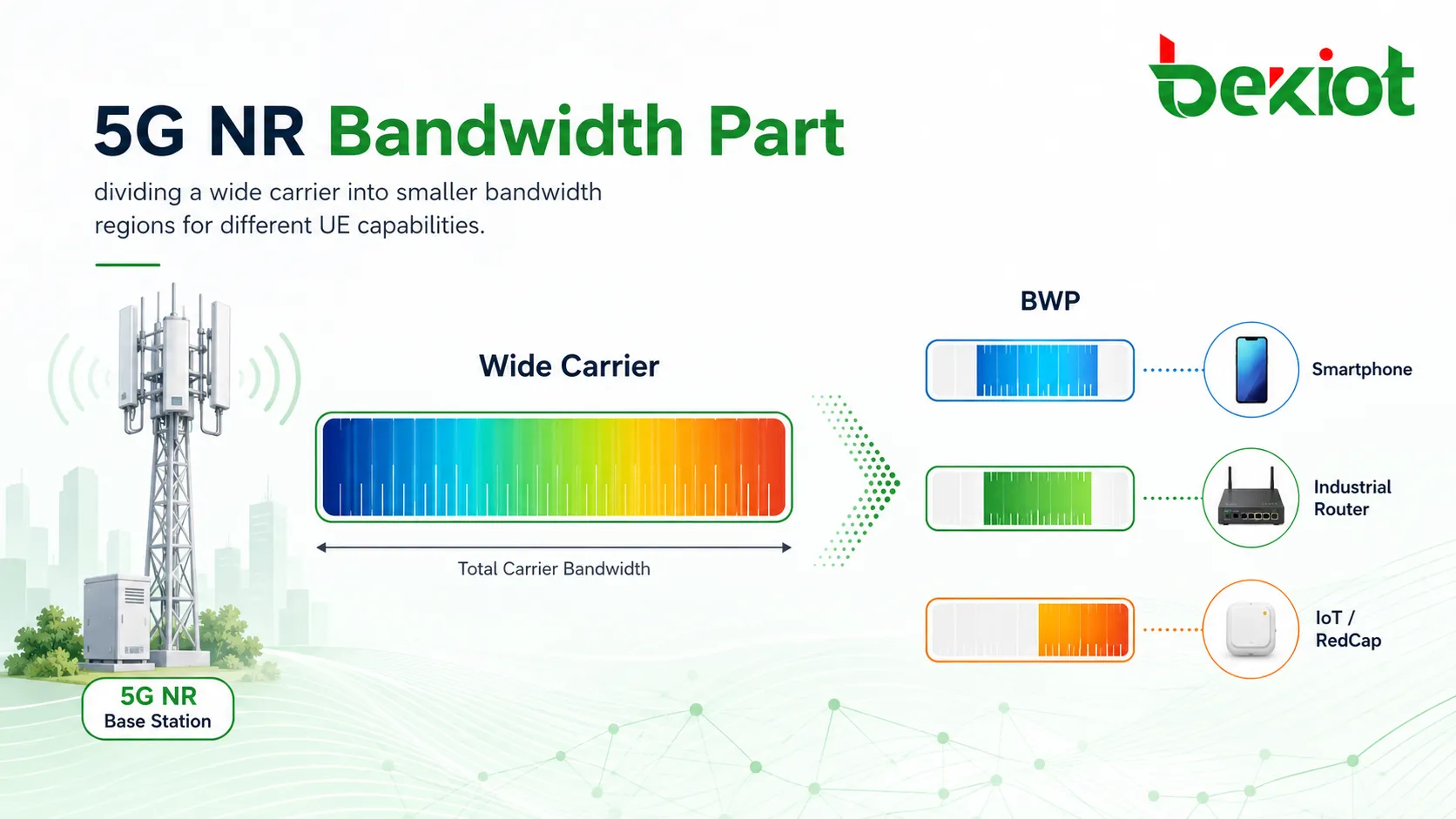

Bandwidth Part、一般に BWP と略される仕組みは、これらの問題を解決するために導入されました。UE にキャリア全体の帯域幅で動作することを求める代わりに、ネットワークはその UE に対してより小さな連続帯域区間を設定できます。端末は設定された範囲内だけで動作しながら、より大きな 5G NR セルの一部として機能できます。
BWP の基本概念
Bandwidth Part は、基地局が UE に対して設定する連続した物理リソースブロックの集合です。これは別のセルではありません。サービスキャリア内の利用可能な帯域幅領域です。ネットワークは、UE 能力、サービス需要、セル戦略、無線リソース条件に応じて、異なる BWP を設定できます。
例えば、NR セルが 30MHz のキャリア帯域幅を持つ場合があります。ある端末がその周波数帯で 20MHz しかサポートしない場合、基地局はその端末向けに 20MHz の BWP を設定できます。このように、UE はセル全体の帯域幅をサポートしなくても、ネットワークにアクセスし、サポート範囲内でサービスを利用できます。
この仕組みにより、事業者とシステム設計者はより高い柔軟性を得られます。単一の広帯域 5G セルは、高容量ユーザー、低コスト端末、サービス特化型デバイスを同時に収容でき、すべてのデバイスに同じ帯域幅能力を強制する必要がありません。

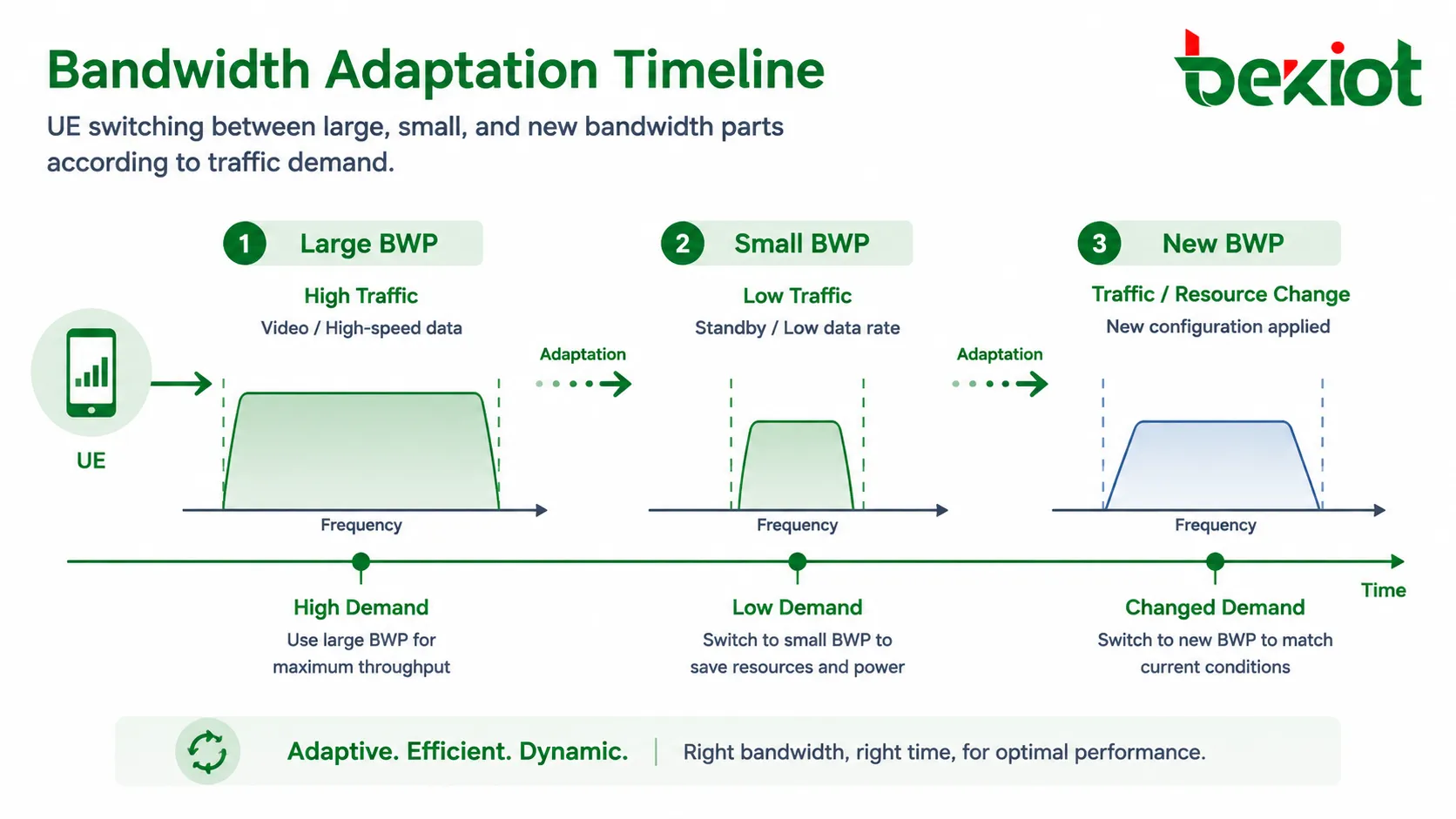

帯域幅適応の仕組み
UE がネットワークにアクセスした後、その UE に複数の BWP を設定できます。ネットワークは、サービス負荷、省電力戦略、利用可能な無線リソースに応じて、UE を異なる BWP 間で切り替えることができます。この動的な調整は帯域幅適応と呼ばれます。
UE のトラフィックが重い場合、例えば高速データ伝送、ビデオアップリンク、大容量ダウンロードでは、ネットワークはより広い BWP をアクティブ化できます。UE のトラフィックが軽い場合、例えばシグナリング、待機、小容量データ転送、低レートの産業用テレメトリでは、ネットワークは UE をより狭い BWP に移動させ、不要な処理とエネルギー消費を減らせます。
帯域幅適応は、以前使用していた周波数領域が混雑した場合にも有効です。ある BWP のリソース領域に負荷がかかっている場合、ネットワークは別の BWP を設定またはアクティブ化し、UE がより良いリソース可用性でサービスを継続できるようにします。

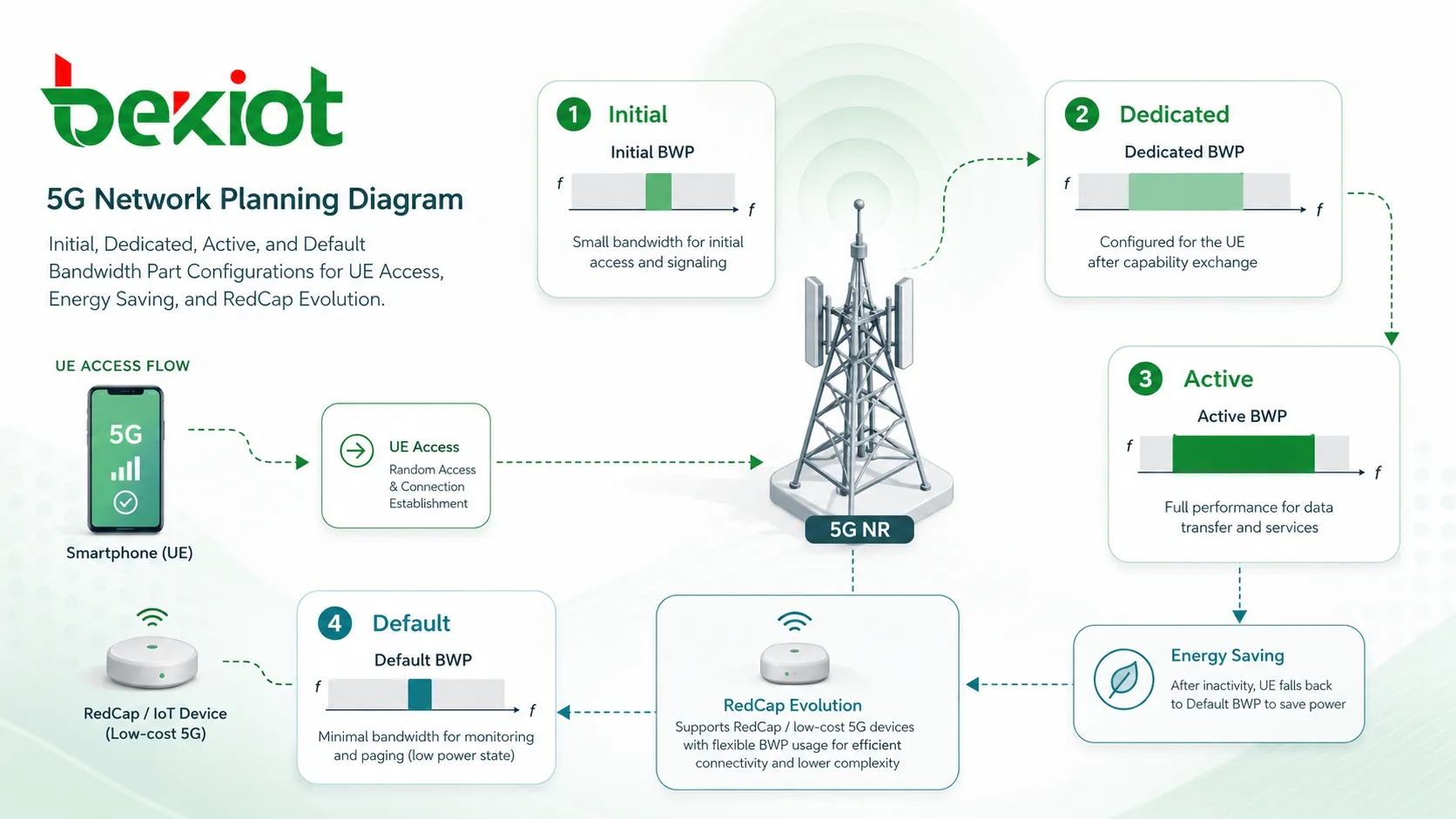

よく使われる四つの設定タイプ
実際の 5G NR 運用では、すべての BWP が同じ方法で使われるわけではありません。ネットワークは、アクセス段階、RRC 状態、サービス需要、非アクティブ動作に応じて、異なるタイプの BWP を設定できます。これらのタイプを理解することは、無線計画、機能検証、ネットワークトラブルシューティングに重要です。
初期設定
初期 BWP は初期アクセス手順で使用されます。アクセスに関する重要なメッセージの送受信をサポートします。これは 上り初期 BWP と 下り初期 BWP に分けることができます。
初期アクセス段階では、UE は 初期 BWP を使って RMSI と OSI を受信し、ランダムアクセス手順を実行できます。この設定はセルに関連し、UE がより専用の設定を受ける前の制御された入口を提供します。
専用設定
専用 BWP は、UE が RRC 接続 状態にあるときに設定されます。UE には複数の 専用 BWP を設定できます。プロトコル記述によれば、1 つの UE に最大 4 つの BWP を設定でき、ネットワークは異なる端末能力とトラフィック要件に合わせることができます。
一般的な帯域幅の選択肢には、周波数範囲、展開戦略、デバイスサポートに応じて 20MHz、60MHz、80MHz、100MHz などがあります。FR2 動作では現行設定がより限定され、100MHz または 200MHz などの帯域幅例を持つ 1 つの 専用 BWP が設定される場合があります。
アクティブ設定
アクティブ BWP は、RRC 接続 状態の UE が現在使用している BWP を指します。複数の BWP を設定できる場合でも、UE は同時に 1 つの 初期 BWP または 専用 BWP だけをアクティブ化できます。
UE は アクティブ BWP の範囲内で情報を送受信します。このルールは重要です。UE の監視動作を制御し、処理負荷を軽減し、ネットワークがスケジューリングをより効率的に調整できるようにするためです。
デフォルト設定
デフォルト BWP は、BWP 非アクティブタイマーが満了したときに UE が戻る BWP です。デフォルト BWP が設定されている場合、UE は非アクティブ後にその設定済み BWP に戻ります。デフォルト BWP が設定されていない場合、初期 BWP がフォールバック設定として使われることがあります。
この仕組みにより、意味のあるトラフィックがないときに UE が広い active bandwidth に留まり続けることを防げます。将来のスケジューリングに備えながら、省電力動作を支援します。
デバイスとネットワークへの技術的利点
BWP の第一の利点は、端末の複雑さを下げることです。UE は常にキャリア全体の帯域幅をサポートする必要がないため、低コストデバイスは RF とベースバンドの要件を抑えて設計できます。これは 5G デバイスエコシステムの拡大と、より多様な端末カテゴリのサポートに役立ちます。
第二の利点は省電力です。サービストラフィックが小さい場合、UE はより狭い帯域幅領域で動作できます。これにより不要な広帯域監視と処理が減り、バッテリー駆動デバイス、産業用センサー、軽量端末、将来の能力低減型アプリケーションに特に有益です。
第三の利点は将来互換性です。5G が新機能や新しいサービスメカニズムを導入するとき、ネットワークは既存のすべての帯域幅設定を妨げることなく、特定の能力を特定の BWP に配置できます。これにより、以前のデバイスとの互換性を保ちながら技術進化を支援しやすくなります。
Multi-BWP 設計が有効な場面
Multi-BWP 設計は、異なる端末とサービスが同じ 5G セルを共有する必要がある場合に有用です。より小さな帯域幅しかサポートしない端末でも、自身の能力に合う BWP を使うことで、より大きな帯域幅のネットワークにアクセスできます。
また、動的な省電力もサポートします。UE はトラフィック需要に応じて、大きな帯域幅領域と小さな帯域幅領域の間を切り替えられます。高スループットサービスでは、より広い BWP をアクティブ化できます。低レートサービスや非アクティブ期間では、より狭い BWP によって消費電力を削減できます。
異なるサービスを異なる BWP に載せることもできます。例えば、1 つの BWP を通常データトラフィック用に、別の BWP を低消費電力動作用に、さらに別の BWP を新しいサービス機能や特別なスケジューリング戦略用に計画できます。これにより無線エンジニアは、サービス分離とリソース管理のためのより柔軟なツールを得られます。
現場計画の例
BWP 設定は、セル全体の帯域幅、UE 能力、サービス需要、展開戦略に依存します。現場ネットワーク計画では、TNR と FNR のシナリオが、実際のスペクトラムとデバイス要件に合わせて異なる multi-BWP 組み合わせを使用する場合があります。
| ネットワークシナリオ | セル帯域幅 | Multi-BWP 設定例 | 計画目的 |
|---|---|---|---|
| TNR セル | 100MHz | 20MHz 初期 BWP + 100MHz 専用 BWP + 20MHz 専用 BWP | 初期アクセス、高スループットサービス、低帯域幅動作をサポート |
| TNR セル | 100MHz | 100MHz 初期 BWP + 100MHz 専用 BWP + 20MHz 専用 BWP | 広い初期アクセスを提供しながら、省電力向けの狭い選択肢を保持 |
| FNR セル | 40MHz | 20MHz 初期 BWP + 40MHz 専用 BWP + 20MHz 専用 BWP | 中帯域アクセス、全セルサービス、低減帯域動作をバランス |
| FNR セル | 30MHz | 30MHz 初期 BWP + 30MHz 専用 BWP + 20MHz 専用 BWP | 小さなキャリア帯域幅に合わせつつ、より狭いサービス選択肢を保持 |
RedCap と将来デバイスとの関係
BWP は、能力低減型デバイスの進化にも重要です。RedCap 端末は、完全な enhanced mobile broadband 能力を必要としないシナリオ向けに設計されています。これらのデバイスは、より低いコスト、より低い消費電力、産業監視、ウェアラブル、ビデオセンサー、スマートシティノード、企業 IoT アプリケーションに十分な性能を重視する場合があります。
BWP は、より大きな 5G キャリア内部の小さな帯域幅領域で端末を動作させることができるため、全帯域動作を必要としないデバイスカテゴリに有用な基盤を提供します。これにより BWP は、長期的な 5G ネットワーク柔軟性の重要な要素になります。
エンジニア向けの展開上の考慮事項
BWP 戦略を設計するとき、エンジニアは UE 能力、サービスの組み合わせ、カバレッジ要件、スケジューリング動作、省電力目標を考慮する必要があります。より広い BWP が常に優れているわけではありません。スループットの可能性を高める一方で、UE の処理負荷と消費電力を増やす場合があります。
より狭い BWP は低レートトラフィックに有用ですが、高データレートや低いスケジューリング遅延を必要とするサービスには適さない場合があります。そのため、BWP 計画は単一の固定帯域幅ルールではなく、実際のサービスモデルに基づくべきです。
非アクティブタイマーも慎重に計画する必要があります。タイマーが短すぎると、UE が頻繁に戻りすぎて制御オーバーヘッドが増加する場合があります。長すぎると、UE が必要以上に広い BWP に留まり、省電力効果が低下する可能性があります。
まとめ
Bandwidth Part は、5G NR でキャリア帯域幅を分割し管理するための重要な仕組みです。基地局は、すべてのデバイスにキャリア全体の帯域幅をサポートさせるのではなく、UE に対して連続した帯域幅領域を設定できます。これにより UE コストの削減、消費電力の低減、サービス柔軟性の向上、将来の 5G 進化のサポートが可能になります。
BWP の価値は帯域幅削減だけではありません。本当の強みは適応的な制御です。UE はトラフィック需要が高いときに大きな帯域幅を使い、需要が低いときに小さな帯域幅へ移動し、端末能力とネットワーク戦略に応じた適切なリソース範囲で動作できます。5G ネットワーク計画において、BWP は無線効率、デバイス多様性、長期的なサービス進化をつなぐ実用的なツールの一つです。
FAQ
BWP はキャリア帯域幅と同じですか？
いいえ。キャリア帯域幅はセルに設定された総帯域幅であり、BWP はそのキャリア内のより小さな連続帯域幅領域です。UE はキャリア全体の帯域幅を使用せずに、BWP 内で動作できます。
同じセル内の異なるユーザーが異なる BWP を使用できますか？
はい。異なる UE は、デバイス能力、サービス需要、無線リソース計画に応じて異なる BWP を設定できます。これは、BWP が混在デバイスの 5G ネットワークで有用な理由の一つです。
BWP 切り替えはユーザーサービスを中断しますか？
BWP 切り替えは、ネットワークによって制御され、プロトコル手順を通じて調整されるように設計されています。適切に計画されたネットワークでは、切り替えはサービス継続性を支援するべきですが、設定が不適切な場合はユーザー体験やスケジューリング効率に影響する可能性があります。
なぜ BWP は低コスト 5G 端末に重要ですか？
低コスト端末はキャリア全体の帯域幅を必要としない場合があります。BWP により、これらのデバイスはより小さな帯域幅範囲で動作でき、ハードウェア要件を下げながら、より大きな 5G ネットワークへアクセスできます。
BWP 性能を検証するとき何をテストすべきですか？
エンジニアは、アクセス動作、アクティブ BWP 切り替え、非アクティブタイマー満了後のフォールバック、異なる BWP サイズでのスループット、消費電力、異なる UE カテゴリとの互換性をテストする必要があります。
