サーバールーム、データセンター、通信キャビネット、エッジ機器室では、エンジニアが機器を 1U、2U、4U、6U のように表現することがよくあります。この “U” は性能指標ではありません。標準キャビネット内で、サーバー、スイッチ、ゲートウェイ、ストレージ装置、その他のラックマウント機器が占有する垂直方向の高さを計画するための物理的な単位です。
この単位を理解することは、プロジェクト設計において重要です。キャビネット容量の見積もり、将来機器のためのスペース確保、配線整理、エアフロー改善、納入時の設置干渉の回避に役立ちます。
ラック機器の基本的な測定単位

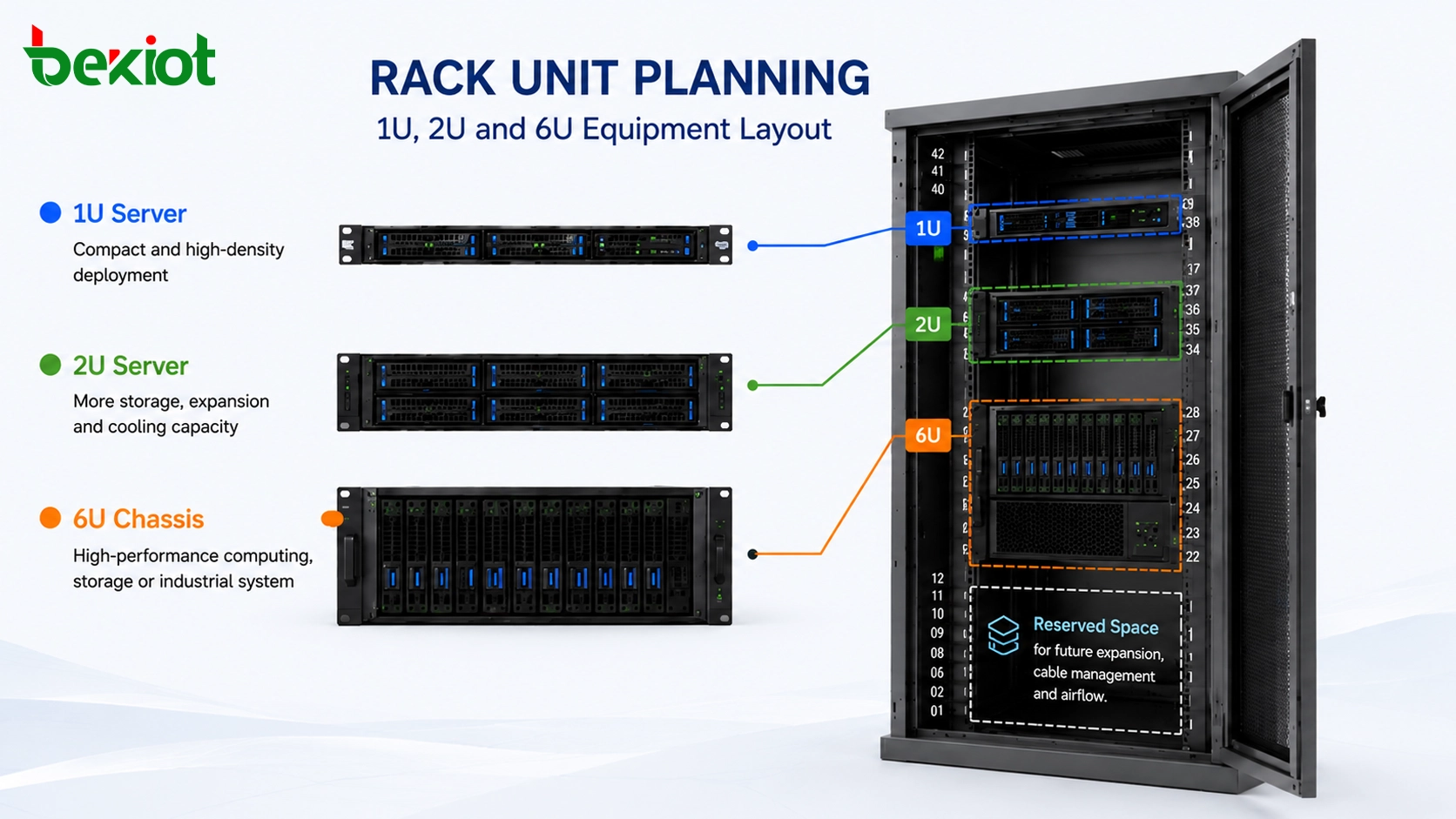

“U” は “Rack Unit” を意味し、ラックマウント機器に使用される標準の高さ単位です。1 ラックユニットは 1.75 インチで、約 4.45 センチメートル、または 44.45 ミリメートルです。機器が 1U と表記されている場合、垂直方向に 1 ラックユニットを占有します。2U 機器は 2 ラックユニット、6U 機器は 6 ラックユニットを占有します。
この標準により、機器計画は大幅に簡単になります。各サーバー筐体を手作業で測定する代わりに、エンジニアは U 値を使ってキャビネット内の占有スペースを素早く把握できます。1U サーバーは通常コンパクトで、高密度導入に適しています。2U サーバーはディスク、拡張カード、冷却、または高性能ハードウェアのためにより多くの内部スペースを提供します。4U や 6U などの大型筐体は、ストレージ、GPU 計算、産業制御、メディア処理、特殊用途システムに使われることがあります。
キャビネットのマーキングが設置作業を助ける仕組み

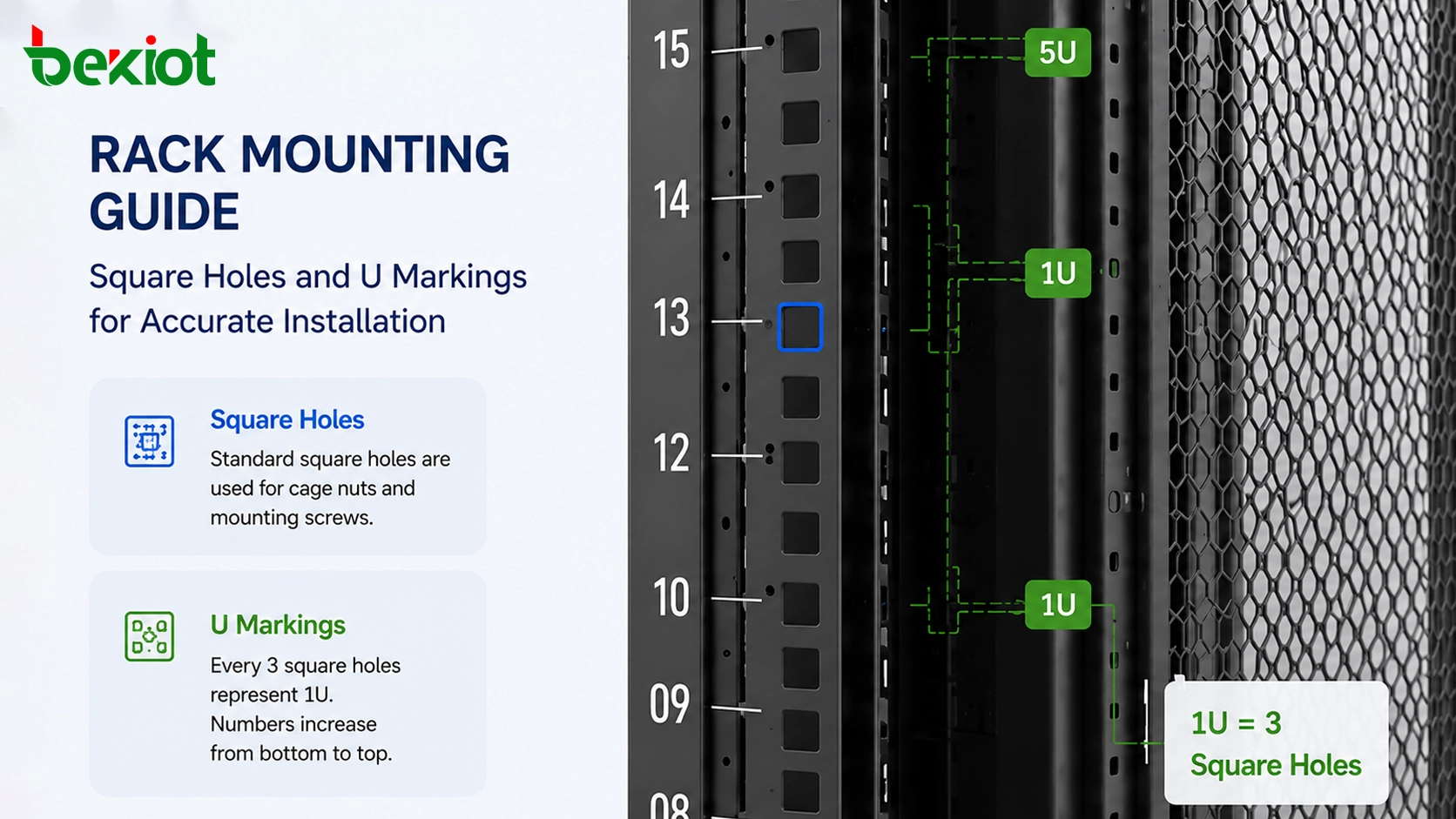

標準的なサーバーキャビネットには、通常、四角穴が繰り返し並ぶ縦方向のマウントレールがあります。これらの四角穴はランダムではありません。ラックユニットの間隔に対応しており、横の番号表示が各機器の正しい位置を見つける手助けになります。
多くのキャビネットでは、3 つの四角穴が 1 ラックユニットを表します。番号は通常、キャビネット下部から始まり、上へ向かって増えます。これにより、エンジニアと設置担当者はラックレイアウト図に正確に従うことができます。たとえば、設計で 2U サーバーを U10 から U11 に設置すると指定されている場合、設置チームは迷うことなく正しい取付穴を特定できます。
実際のプロジェクトでよく使われるキャビネット高さ
最も一般的なフルハイトのサーバーキャビネットは 42U です。これは、キャビネットが理論上、合計 42 ラックユニット分の垂直高さの機器を収容できることを意味します。すべての機器が正確に 1U で、スペースをまったく予約しなければ、42U キャビネットには 1U 機器を 42 台収容できます。
実際には、プロジェクトチームは通常、パッチパネル、ケーブルマネージャー、電源分配ユニット、ブランクパネル、エアフロー経路、保守アクセス、将来拡張のために追加スペースを確保します。そのため、理論上の最大値が常に推奨搭載密度になるわけではありません。
| キャビネット高さ | 一般的な用途 | 計画上の注意点 |
|---|---|---|
| 24U | 小規模サーバールーム、エッジサイト、支店、壁面近くの機器エリア | スペースと機器数が限られる小規模導入に適しています。 |
| 42U | 標準データセンター、通信室、企業機器室 | 一般的なサーバーおよびネットワーク導入で最も広く使われるキャビネット高さです。 |
| 45U / 48U | 大容量データルーム、高密度キャビネット、より多くの配線スペースが必要なプロジェクト | 機器、ケーブル管理、エアフロー、拡張のための追加垂直スペースを提供します。 |
調達前に U 計画が重要な理由
サーバー、スイッチ、通信ゲートウェイ、ストレージ装置、セキュリティアプライアンス、産業用ネットワーク機器を選定する際、U 高さを把握することで、計画したラックに機器を設置できるかを判断できます。また、機器を先に購入し、後からキャビネットスペースが足りないと分かるというよくある失敗を防げます。
適切に設計されたプロジェクトでは、機器リストに機器名、数量、U 高さ、設置位置、電源要件、ネットワーク接続、発熱量、保守スペースを含める必要があります。これにより、24U、42U、45U、48U のどのキャビネットが適しているかを計算できます。
スペース計算は最初の一歩にすぎない
ラックユニット計算は、機器が占める垂直スペースを示しますが、すべての設計課題を解決するわけではありません。キャビネットには十分な奥行き、耐荷重、電源容量、冷却能力、ケーブルルーティングスペースも必要です。
たとえば、1U 機器は高さとしては収まっても、キャビネットに対して奥行きが長すぎたり、レールに対して重すぎたり、予約されていない背面配線スペースを必要とする場合には不適切です。
将来拡張を含めるべき
多くのプロジェクトは初期フェーズ後に拡大します。後からサーバー、スイッチ、ゲートウェイ、パッチパネル、録画装置、セキュリティ機器、エッジコンピューティングユニットが追加される場合があります。最初からキャビネットを完全に埋めてしまうと、後のアップグレードで 2 台目のキャビネット、追加配線、新しい電源分配、追加の設置作業が必要になることがあります。
実用的な設計では、将来拡張と保守の柔軟性のために未使用のラックユニットを予約します。これにより、後のアップグレードが簡単になり、キャビネット全体のレイアウトをやり直すリスクを減らせます。
サーバールームと通信キャビネットの計画
ラックユニット計画は IT サーバーに限りません。通信システム、IP PBX プラットフォーム、メディアサーバー、ディスパッチプラットフォーム、録音サーバー、ビデオゲートウェイ、RoIP ゲートウェイ、ネットワークスイッチ、ルーター、ファイアウォール、電源機器にも重要です。ラックマウント機器は、設置前に U 高さを評価する必要があります。

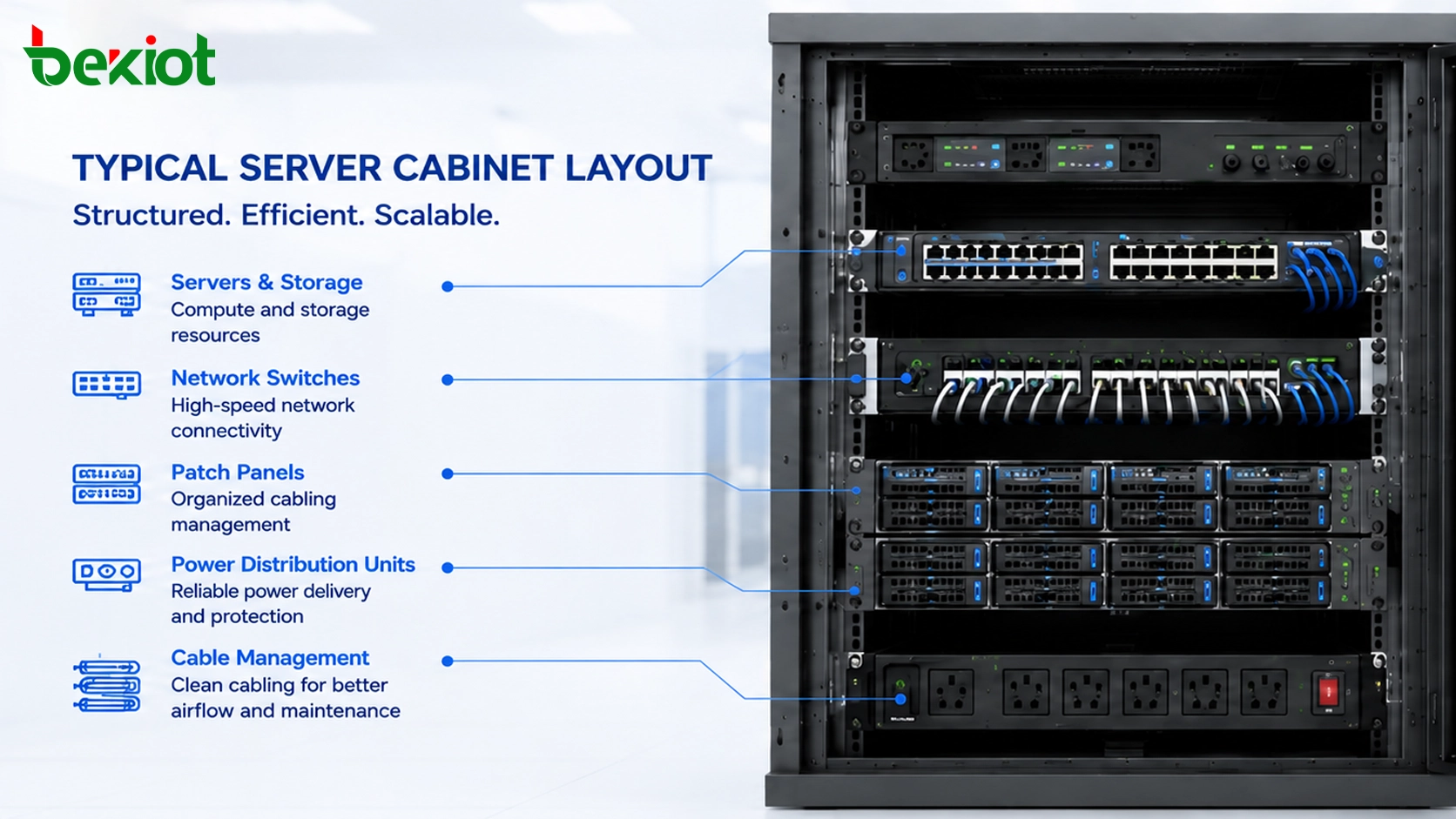

通信システムプロジェクトでは、キャビネットに IT 機器と通信ハードウェアの両方が含まれる場合があります。たとえば、1 台のキャビネットにサーバー、SIP プラットフォーム、スイッチ、ゲートウェイ、ストレージ、パッチパネル、電源装置が入ることがあります。明確なラックレイアウトは配線ミスを減らし、保守チームにとって読みやすいシステム構造を提供します。
推奨される設計ワークフロー
信頼できるキャビネット計画は、機器リストから始めるべきです。各機器について、U 高さ、奥行き、重量、電源入力、冷却方向、ポート位置、保守アクセスを確認します。その後、エンジニアは各機器の設置位置を定義するラック立面図を作成できます。
重い機器は安定性を高めるため、通常はキャビネットの下部に配置します。パッチパネルとケーブルマネージャーは、対象機器の近くに配置するべきです。頻繁に操作したり状態を確認したりする機器は、可能であれば見やすい高さに配置します。
納入前に設置詳細を確認する
プロジェクトが設置段階に入る前に、チームはキャビネットサイズ、レールタイプ、取付アクセサリ、電源分配、接地、ケーブル入線方向、換気、キャビネット周辺の保守スペースを確認する必要があります。これらの詳細は、ラック設計が現場でスムーズに機能するかに大きく影響します。
複数キャビネットのプロジェクトでは、一貫した番号付けとラベル付けが重要です。キャビネット ID、U 位置、機器名、ポートマッピング、ケーブルラベル、電源回路ラベルは最終文書と一致している必要があります。
ブランクパネルとケーブルマネージャーを適切に使う
ブランクパネルは外観のためだけではありません。前面から背面への冷却設計でエアフローを誘導し、熱気の再循環を減らします。ケーブルマネージャーはネットワークケーブルと電源ケーブルを整理し、曲げストレスを減らし、将来の保守を容易にします。
U 計算が正しく見えても、ケーブル管理が悪いとキャビネットの保守が困難になります。このため、ラックスペースは機器だけを中心に計画するべきではありません。ケーブル経路、エアフロー、保守アクセスを一緒に計画する必要があります。
プロジェクトオーナーとインテグレーターへの価値
正しい U 計画はプロジェクトリスクを減らします。機器購入前に、キャビネット数、部屋のスペース、電源分配、将来拡張容量を見積もるのに役立ちます。また、システムインテグレーターがより明確な図面を作成し、設置ミスを減らし、より専門的なキャビネットレイアウトを納入する助けになります。
データセンター、通信、産業通信、セキュリティ、スマートビルプロジェクトにおいて、ラックユニットシステムは設計者、機器サプライヤー、設置担当者、保守チームの共通言語になります。全員が 1U、2U、6U、42U の意味を理解すれば、計画はより正確になり、コミュニケーションも簡単になります。
最良のキャビネット設計は、すべてのラックユニットを埋める設計ではありません。機器密度、放熱、配線、電源、保守、長期的な拡張性のバランスを取る設計です。
FAQ
1U はキャビネットスペースを節約するため常に優れていますか？
必ずしもそうではありません。1U 機器は垂直スペースを節約しますが、2U 以上の筐体はより良い冷却、より多くのドライブベイ、拡張スロット、または保守のしやすさを提供する場合があります。適切な選択は性能、密度、サービス要件によって異なります。
異なるブランドのラック機器を同じキャビネットに入れられますか？
通常は可能です。標準ラック寸法に従い、キャビネット奥行き、レールタイプ、耐荷重、取付アクセサリが互換であれば問題ありません。ただし、調達前に機器の奥行きと背面配線スペースは必ず確認する必要があります。
ネットワークスイッチはキャビネット上部または中央に設置すべきですか？
配線設計によります。データセンターではトップオブラック構成が一般的ですが、小規模機器室では中央または上部配置が扱いやすい場合があります。最適な位置はケーブル長を減らし、保守を便利に保つ位置です。
未使用ラックスペースはどの程度予約すべきですか？
すべてのプロジェクトに固定ルールはありませんが、ケーブルマネージャー、ブランクパネル、将来機器、エアフローのためにスペースを残す方が、最初の段階でキャビネットを完全に埋めるよりも一般的に適切です。
U 高さには機器の脚やデスクトップブラケットも含まれますか？
ラックユニット高さは通常、ラックマウント時の設置サイズを指します。デスクトップ脚、壁掛けブラケット、非ラックアクセサリは同じ測定に従わない場合があるため、ラックマウントキットと設置図を別途確認する必要があります。
