水位値はオペレーターに何が起こっているかを伝え、ライブビデオはなぜそれが起こっているのかを理解するのに役立ちます。スマート水監視プロジェクトでは、両方を同じ画面に表示することで、制御室チームは異常な読み取り値を検証し、周囲の状況を確認し、アラートが即時の対応を必要とするかどうかをより迅速に判断できます。実用的なアーキテクチャでは、測定にレーダーセンサーを使用し、視覚的コンテキストに既存のカメラを使用し、ビデオ統合プラットフォームを使用して2つのソースを同期させます。これにより、単一のデバイスにすべてのタスクを実行させることを避け、組織はサービス可能なCCTVネットワークを交換することなく監視をアップグレードできます。

測定値と画像を一緒に表示する理由

水文テレメトリとビデオ監視は、しばしば別個のシステムとして構築されます。テレメトリページは最新の水位を表示し、CCTVプラットフォームは河川、貯水池、ゲート、または排水路を表示します。アラームが発生すると、オペレーターはアプリケーションを切り替え、正しいカメラを見つけ、2つのタイムラインを比較する必要があります。この遅延は日常業務では小さいですが、大雨、急激な水位変化、または発展途上の洪水イベントでは重要です。

同期オーバーレイは、現在の水位値、測定時間、ステータスを関連するライブストリームに直接配置します。画像は、浮遊ゴミ、閉塞した水路、水面の乱れ、損傷した構造物、またはメンテナンス活動を明らかにすることができ、これらは数字だけでは説明できません。一方、センサー値は、オペレーターが圧縮画像から水尺の読み取り値を推定することに依存しない、再現性のある測定値を提供します。

目標は、ビデオを余分なテキストで飾ることではありません。測定、視覚的確認、インシデント処理が同じサイトIDと時間参照を共有する1つの運用ビューを作成することです。同じモデルは、これらのデータソースが利用可能な場合、流速、流量、降水量も表示できます。

表示される量も正確に定義する必要があります。水深、水位、標高は関連していますが、互換性はありません。プロジェクトは、値が画面に表示される前に、基準となる水準原点、工学単位、センサーオフセット、丸め規則を特定する必要があります。運用が急速に変化する条件に依存する場合、ビューには上昇率と短期的なトレンドインジケーターを別個の計算フィールドとして含めることができます。これらの計算は、ソース間隔と品質ステータスを保持し、オペレーターが不完全なサンプルから生成された結果と確認されたトレンドを区別できるようにする必要があります。

水位読み取りに適したソースを選択する

ビデオ解析が適切な場合

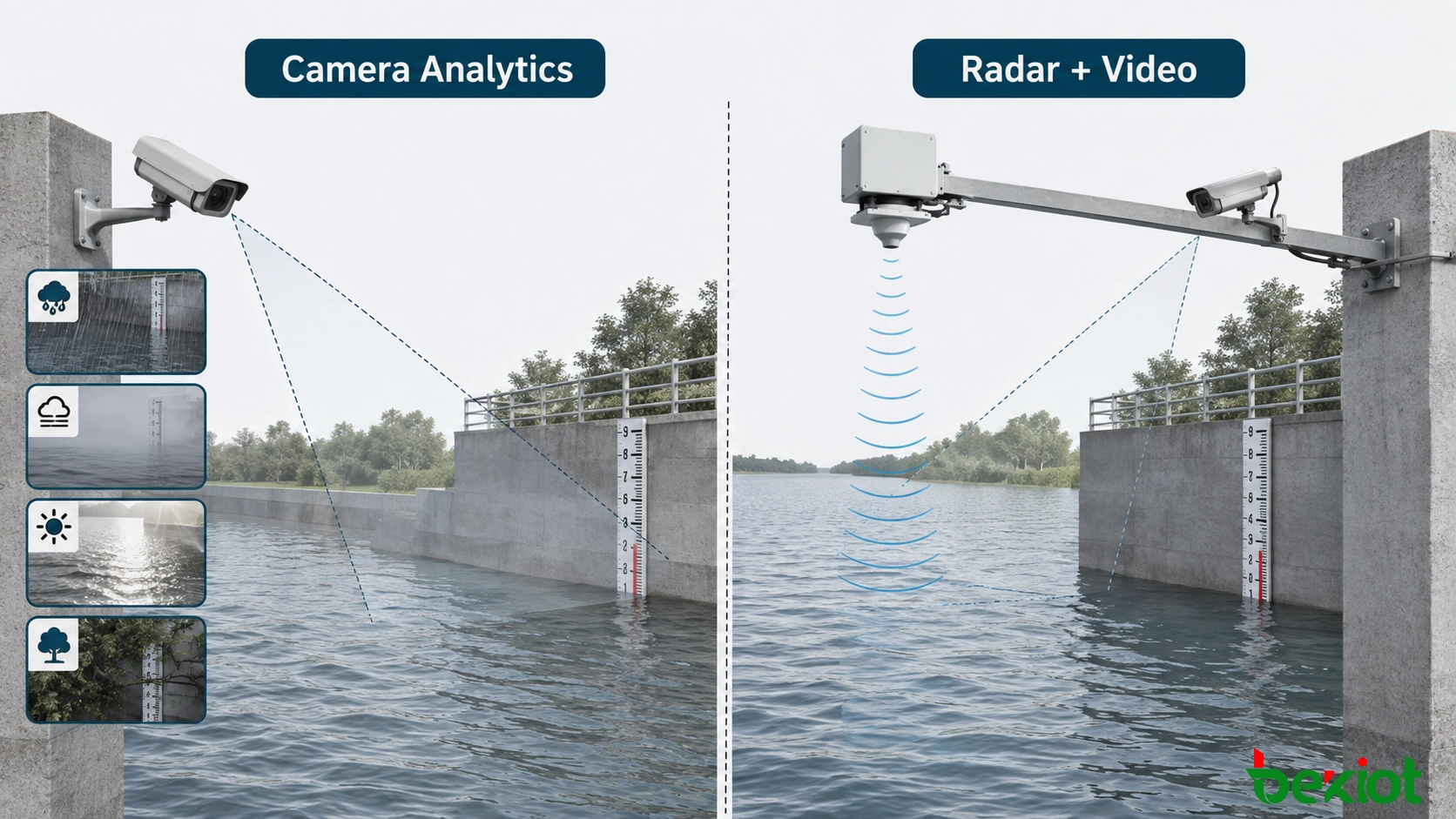

カメラは、画像内の水尺、水線、またはその他の校正済み基準を特定することで水位を推定できます。このアプローチは、シーンと計算結果を自然に組み合わせます。視点が安定し、照明が制御され、可視の基準があり、十分にテストされた画像解析モデルがあるサイトで役立ちます。

制約を慎重に評価する必要があります。雨、霧、グレア、暗闇、水しぶき、植生、ゴミ、レンズの汚れは基準を隠したり、画質を変化させたりする可能性があります。狭い水路や不規則な地形は、カメラが要求される角度を達成することを妨げる可能性があります。信頼できる解釈には、重要な処理、モデル調整、サイト固有の検証も必要になる場合があります。これらの弱点は、悪天候時に最も重要であり、まさに信頼性の高い読み取りが最も価値があるときです。

非接触レーダーが主要な計器である理由

レーダー水位センサーは、その設置位置と水面との距離を測定し、その距離をサイトの水準原点を基準とした水位に変換します。非接触であるため、センサーは水没せず、堆積物や浮遊ゴミによる汚染や損傷の影響を受けにくいです。また、カメラのみの測定よりも日光や視覚的明瞭性に依存しないため、河川、貯水池、運河、都市排水サイトでの連続監視に適しています。

レーダーは優れた工学設計の代替にはなりません。取り付け形状、測定フットプリント、橋の振動、障害物、波浪、乱流、水準原点の精度、電力、通信はすべて結果に影響を与える可能性があります。各設置には依然として測量、試運転チェック、承認された基準との定期的な比較が必要です。このソリューションにおける実際的な制限は異なります。つまり、この機器は通常、現場の状況の視覚的説明ではなくデータ値を提供します。

同期されたデータとビデオのパスを構築する

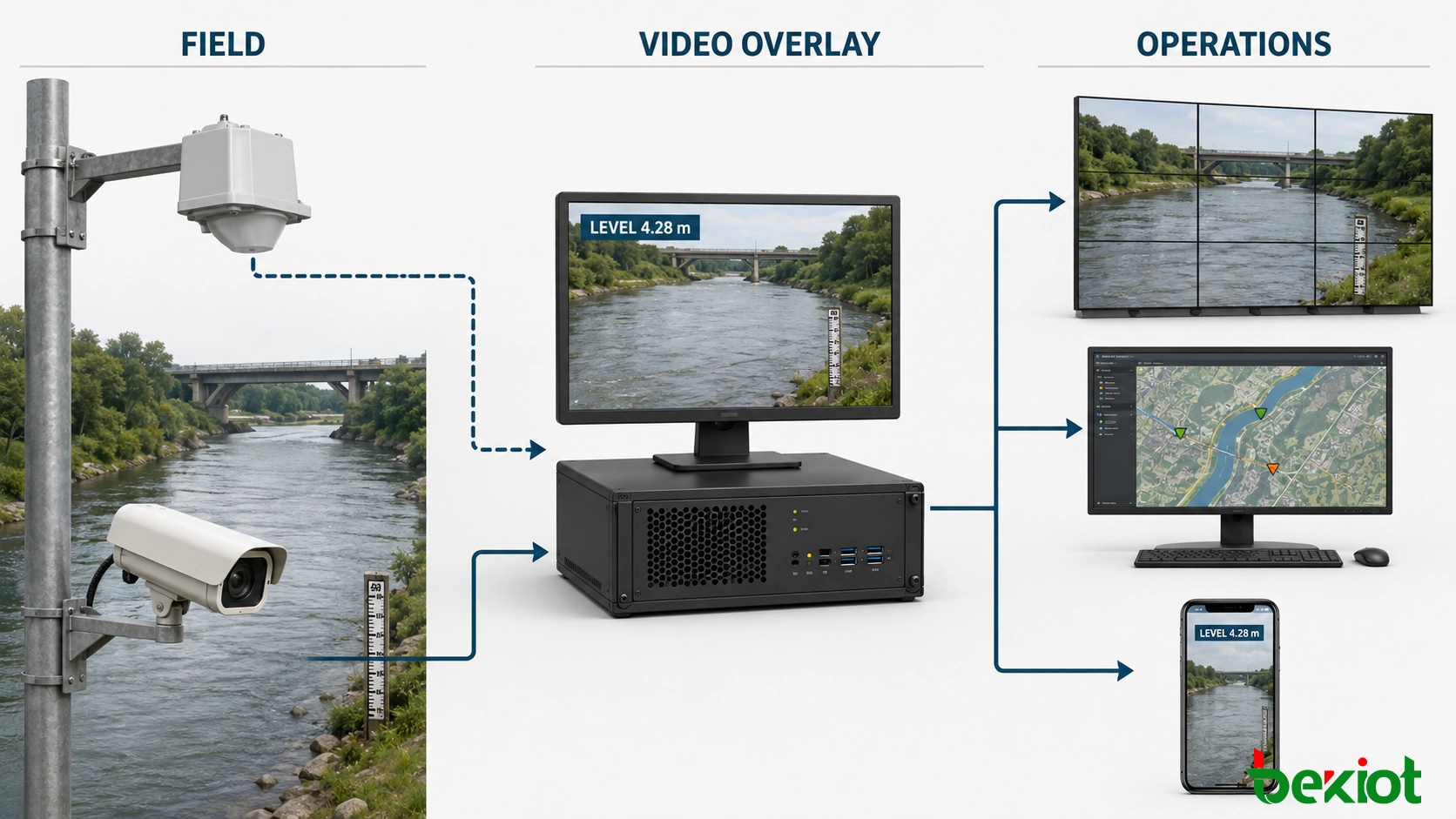

統合レイヤーは、フィールドデバイスとオペレーターが使用するアプリケーションの間に位置します。利用可能なテレメトリネットワークを介してレーダー読み取り値を受信し、対応するカメラストリームを取り込みます。サイトマップは各センサーを1つ以上のカメラにリンクし、誤った値が誤ったシーンに表示されないようにします。

1. 測定値を取得する。 水位を、ソースID、タイムスタンプ、工学単位、品質または通信ステータスとともに収集します。

2. データを正規化する。 フィールドメッセージを一貫した内部形式に変換し、元の値とソース時間を保持します。

3. ライブカメラを取り込む。 サポートされているインターフェースを介して、既存のカメラ、レコーダー、またはビデオ管理システムに接続します。

4. ソースをバインドする。 監視サイト、センサー、カメラ、水準原点、アラームルールの間の明示的な関係を維持します。

5. オペレータービューを構成する。 画像の重要な部分を覆い隠すことなく、値、単位、タイムスタンプ、データ品質ステータスを含む読み取り可能なオーバーレイを追加します。

6. 配信および記録する。 元のセンサーレコードと、必要に応じて未変更のビデオを保持しながら、組み合わせたビューを承認されたアプリケーションに配信します。

データの出自（プロベナンス）はこのパス全体で可視のままにする必要があります。正規化されたレコードは、元のデバイス識別子、ソースタイムスタンプ、受信タイムスタンプ、単位、品質コード、変換ルールを保持する必要があります。フィールド通信が断続的な場合、エッジゲートウェイは測定値をバッファリングし、回復後に転送する場合がありますが、遅延したレコードはライブとして表示するのではなく、履歴としてマークする必要があります。これにより、ネットワーク遅延が河川や貯水池の突然の変化と誤認されるのを防ぎます。

出力方法は宛先に合わせる必要があります。RTSPはリアルタイムメディア配信の設定と制御に一般的に使用され、WebRTCは低遅延のブラウザ表示とインタラクションが必要な場合に適しています。RTMP、HLS、HTTP-FLVは、適切な環境で配信またはWeb配信をサポートする場合があります。SIPは、互換性のある通信または配信システムとのセッションおよびシグナリング統合を提供できます。プロトコルサポートだけでは相互運用性は保証されません。コーデック、認証、遅延、暗号化、ブラウザ、ファイアウォールの要件もテストする必要があります。

ビデオ処理能力は、同時ストリーム数、解像度、フレームレート、コーデック、トランスコーディングの必要性に基づいて見積もる必要があります。互換性のあるストリームをパススルーすることは、再デコードおよび再エンコードするよりも一般的にリソースを少なく消費し、遅延も少なくなります。アダプティブサブストリームはモバイルユーザーにサービスを提供し、高品質ソースは証拠および制御室表示のために利用可能なまま残ります。

このアーキテクチャは、制御室のビデオウォール、GISベースの「ワンマップ」インターフェース、配信コンソール、ブラウザダッシュボード、またはモバイルアプリケーションに供給できます。設置済みのカメラを再利用することでフィールド作業を削減し、以前のCCTV投資を保護しつつ、測定精度は専用の水文センサーとその設置の責任に委ねられます。

画面の値をインシデントワークフローに変える

最大の運用上の利点は、オーバーレイをアラーム処理にリンクすることから得られます。スタッフにすべてのチャンネルを継続的に監視するよう求める代わりに、プラットフォームは設定されたしきい値を評価し、条件が満たされたときに関連するシーンを提示します。警告レベルと重大レベルは承認されたサイト計画に基づくべきであり、水面が境界付近で変動する際の繰り返しアラームを防ぐためにヒステリシスまたは持続ルールを適用します。

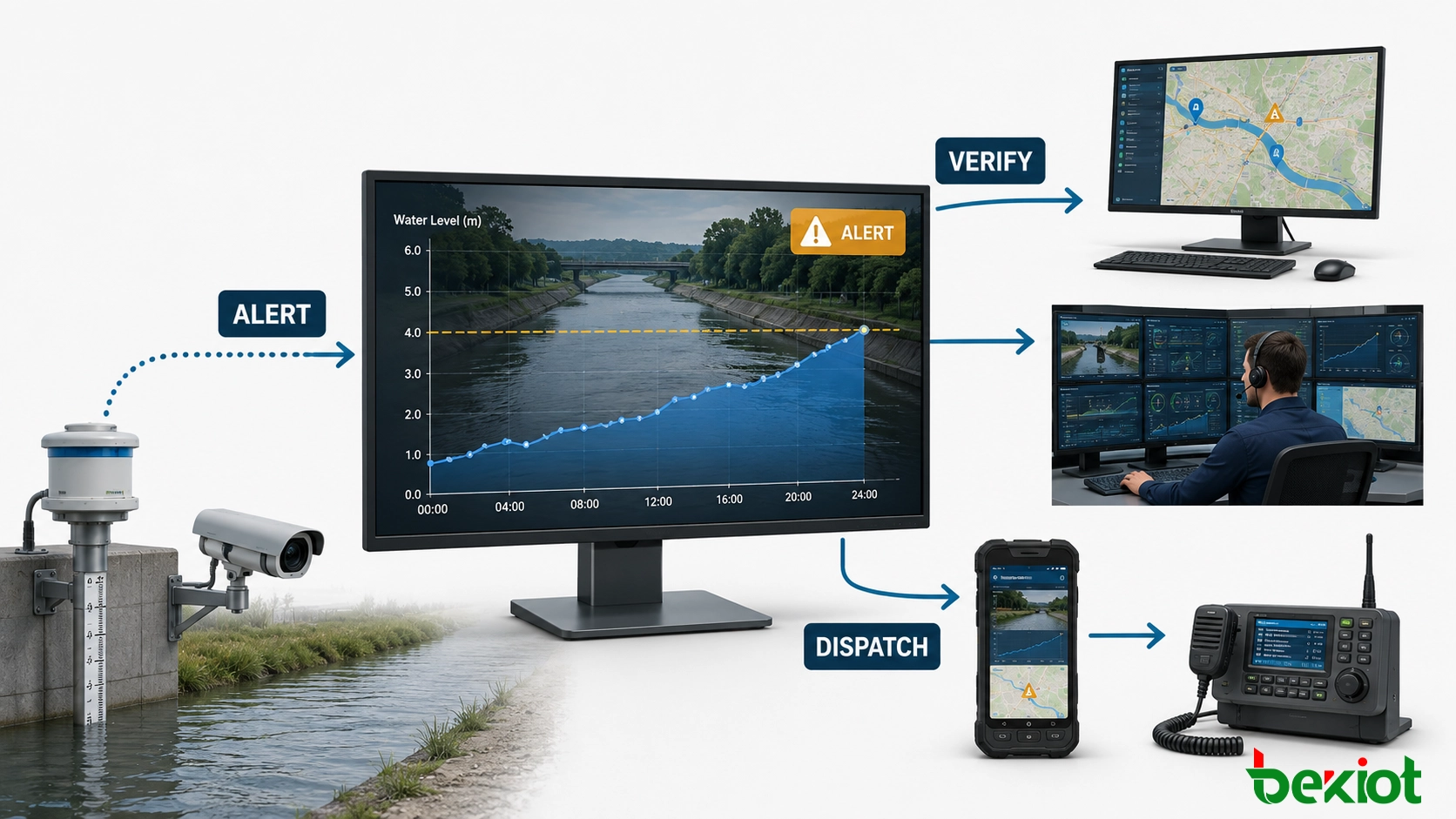

典型的なイベントは、関連するカメラを開き、現在の読み取り値を強調し、インシデントレコードを開始し、当直チームに通知することができます。周辺システムに応じて、通知は制御室デスクトップ、モバイルアプリケーション、電話ワークフロー、または無線配信インターフェースを介して配信される場合があります。エスカレーションルールは、未確認のアラームを別のロールにルーティングできます。すべてのアクションはログに記録され、管理者が値が変更された時期、オペレーターが何を見たか、対応がどのように進行したかを再構築できるようにする必要があります。

元の測定値を隠すことなく条件を組み合わせることで、より信頼性の高い決定を下すことができます。高水位しきい値は警告を生成し、継続的な上昇率、上流の降雨、または2番目の監視ポイントがその優先度を引き上げます。オペレーターは、どの条件がイベントをトリガーし、どのルールがその重大度を変更したかを確認できる必要があります。

表示されるステータスは、現在の測定値と古い測定値を区別する必要があります。テレメトリリンクが失敗した場合、最後の既知の値がライブであるかのように表示され続けるべきではありません。明確な「データ利用不可」または「最終更新」状態は、視覚的に説得力があるが時代遅れの数字よりも安全です。ビデオとセンサーチャンネルも独立して障害が発生する必要があります。カメラを失ってもテレメトリが消去されてはならず、テレメトリを失っても元のビデオサービスが停止してはなりません。

外観ではなく証拠に基づいて試運転を計画する

成功したデモンストレーションだけでは十分ではありません。展開されたシステムは、表示された番号が正しいセンサーに属し、正しい水準原点を表し、通常動作およびネットワーク中断中もビデオと整合していることを証明しなければなりません。引き渡し前に、プロジェクトチームは以下の項目を検証する必要があります：

• サイトID： センサーID、カメラID、マップ上の位置が承認された資産台帳と一致していること。

• 基準水準原点： レーダー取り付け基準と表示される標高または深度が、オペレーターが期待する単位と水準原点を使用していること。

• 時刻同期： ゲートウェイ、センサー、レコーダー、アプリケーションサーバーが制御された時刻ソースを使用し、ソースタイムスタンプを保持していること。

• 測定品質： 代表的な水況下で、読み取り値が承認された基準に対してチェックされていること。

• ビデオの有用性： オーバーレイが重要な証拠を覆い隠すことなく、昼間と夜間に関連する水路、岸、ゲート、構造物が表示されていること。

• アラーム動作： しきい値、持続、確認、エスカレーション、回復ルールが意図された運用応答を生成していること。

• ネットワークパフォーマンス： 現実的な負荷下で帯域幅、エンドツーエンド遅延、パケットロス、再接続動作がテストされていること。

• 証拠保持： 元の測定値、ソースビデオ、派生ストリーム、アラームレコード、オペレーターアクションが組織の保持ポリシーに従っていること。

• アクセス制御： 表示、設定、確認、エクスポートの権限が役割に応じて分離されていること。

• メンテナンス： 清掃、点検、水準原点チェック、設定バックアップ、障害対応責任が文書化されていること。

可用性とサイバーセキュリティは運用要件として扱う必要があります。センサーゲートウェイ、カメラ、サーバーは別個の認証情報、最小権限アカウント、制御されたネットワークゾーンを使用する必要があります。リモート管理は暗号化およびログ記録されるべきです。重要なサイトでは、冗長電源、ストアアンドフォワードテレメトリ、セカンダリ処理ノードが必須サービスを維持できます。復旧テストでは、再接続と中断中に蓄積されたデータの精度を確認する必要があります。

最終設計は、監査可能性が重要な場所では生のソースを利用可能に保つべきです。合成ビデオは迅速な理解に優れていますが、唯一の記録になるべきではありません。ソーステレメトリと元のビデオを保持することで、タイミングの違いを調査し、オーバーレイ設定を修正し、証拠を変更せずにイベントを再現することが可能になります。

よくある質問

センサーとビデオのタイムスタンプはどのように整合させるべきですか？

共通のネットワーク時刻ソースを使用し、タイムスタンプをUTCで保存し、フィールドデバイスが報告する時刻が利用可能な場合はそれを保持します。プラットフォームは許容可能なオフセットを定義し、それを超えるソースにフラグを立てるべきです。同期は初期設定時だけでなく、再起動や通信断後にもテストする必要があります。

オーバーレイを追加すると元の録画は変更されますか？

必ずしもそうではありません。堅牢な設計は元のカメラストリームまたは録画を保持し、別個の派生ビューを作成するか、オーバーレイ情報を関連するメタデータとして保存します。これにより、証拠の完全性を保護しながら、オペレーターに便利な組み合わせ表示を提供します。

センサーが更新を停止した場合はどうなりますか？

定義された間隔後に、値は古い状態または利用不可状態になるべきです。画面には最終更新時刻を表示し、視覚的ステータスを変更し、通信またはデバイスヘルスアラートを作成するべきです。最後の有効な読み取り値を現在の測定値として提示してはなりません。

1つの水位センサーを複数のカメラに関連付けることはできますか？

はい。ワイドビュー、クローズビュー、下流ビューはすべて同じ測定ポイントに有用なコンテキストを提供できます。設定は1つのプライマリシーンを識別し、各追加ビューを明確にラベル付けして、オペレーターが関係を理解できるようにする必要があります。

事後レビューに有用な記録は何ですか？

生のテレメトリ系列、デバイス品質状態、元のビデオ、組み合わせインシデントクリップ、アラーム遷移、通知、確認、設定変更履歴を保持してください。これらの記録は、物理的イベントとシステムの運用応答の両方を示します。
