自律型無人潜水機（AUV）は、オペレーターとの継続的な物理的接続を必要とせずに、航走、点検、測量、データ収集が可能ですが、通信は水中ミッションにおいて最も困難な部分の一つです。AUVは広い水中領域を移動できるかもしれませんが、車両への指令送信や、センサーデータ、画像、ビデオの制御局への送信は、空中よりも水中の方がはるかに困難です。

長距離、高帯域幅、低遅延、高い環境適応性を同時に実現する単一の通信技術は存在しません。そのため、実用的なAUV通信システムは、ミッションの距離、水質条件、必要なデータレート、運用アーキテクチャに応じて、異なる伝送方式を選択または組み合わせる必要があります。

水中データ伝送がなぜそんなに難しいのか？

無線通信は、電磁波が大気中を効率的に伝播するため、航空機、無人航空機、地上モバイルシステムに非常に適しています。水中の状況は根本的に異なります。水は電磁エネルギーを吸収・散乱させるため、従来の長距離無線伝送は困難であり、特に海水では顕著です。

信号性能は、塩分濃度、水温、浮遊粒子の変化にも影響を受けます。これらの変数は伝搬特性を変え、減衰を増加させ、使用可能な通信距離を短くします。

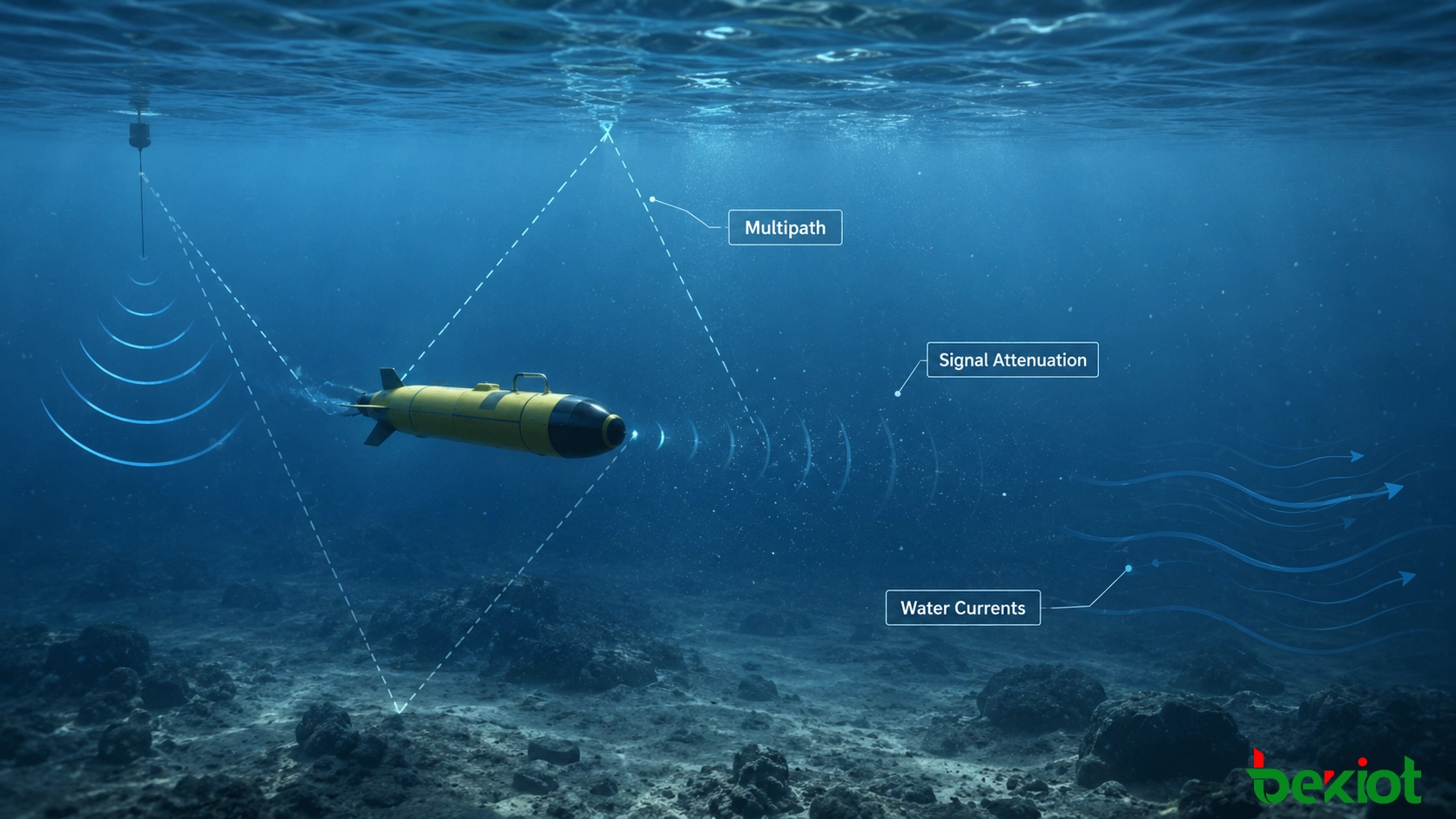

問題は単純な信号損失だけではありません。水中信号は水面、海底、その他の構造物で反射、屈折、散乱することがあります。そのため、同じ信号の複数のバージョンが異なる伝搬経路を通じて受信機に到達することがあります。

このマルチパス環境は、歪み、干渉、ドップラー効果を引き起こす可能性があります。潮汐、波浪、海流、車両の動きは、AUVの運航中にチャネル条件をさらに変化させます。その結果、ある水中条件下で良好に機能する通信リンクでも、水深、車両位置、環境条件が変わると異なる動作を示すことがあります。

有線リンクはどのような場合に有効か？

ケーブルベースの通信は、信頼性の高い水中データリンクを構築するための最も成熟した方法の一つです。車両または水中ノードは、電気ケーブルまたは光ケーブルを介して水上プラットフォームや制御局に接続できます。細径光ファイバーは、大量のデータを安定した性能で伝送する必要がある場合に特に有用です。

有線光接続にはいくつかの重要な利点があります。高い伝送帯域幅、安定した信号品質、外部電磁干渉に対する高い耐性を提供できます。通信チャネルが物理的に制約されているため、比較的制御されたデータ経路も提供します。

高解像度カメラ、ソナーデータ、センサー情報、その他の帯域幅を多く消費するペイロードを扱うアプリケーションでは、光ファイバー接続は長距離水中音響チャネルよりもはるかに大きなデータ容量を提供できます。

主な制限は機動性です。水中ケーブルは、引張力、曲げ、腐食、長期劣化に耐えなければなりません。ケーブル長は車両の運用範囲も制限します。テザーは展開および回収に追加の要件を生み出し、車両が広い範囲や複雑な水中構造物の周囲で運用される場合には管理が困難になることがあります。

このため、有線通信は、制御された運用エリア、固定水中インフラ、支援船周辺での点検、または制限のない車両移動よりも高帯域幅が重要なアプリケーションに適していることが多いです。

ブルーライト光リンクはどこで使用できるか？

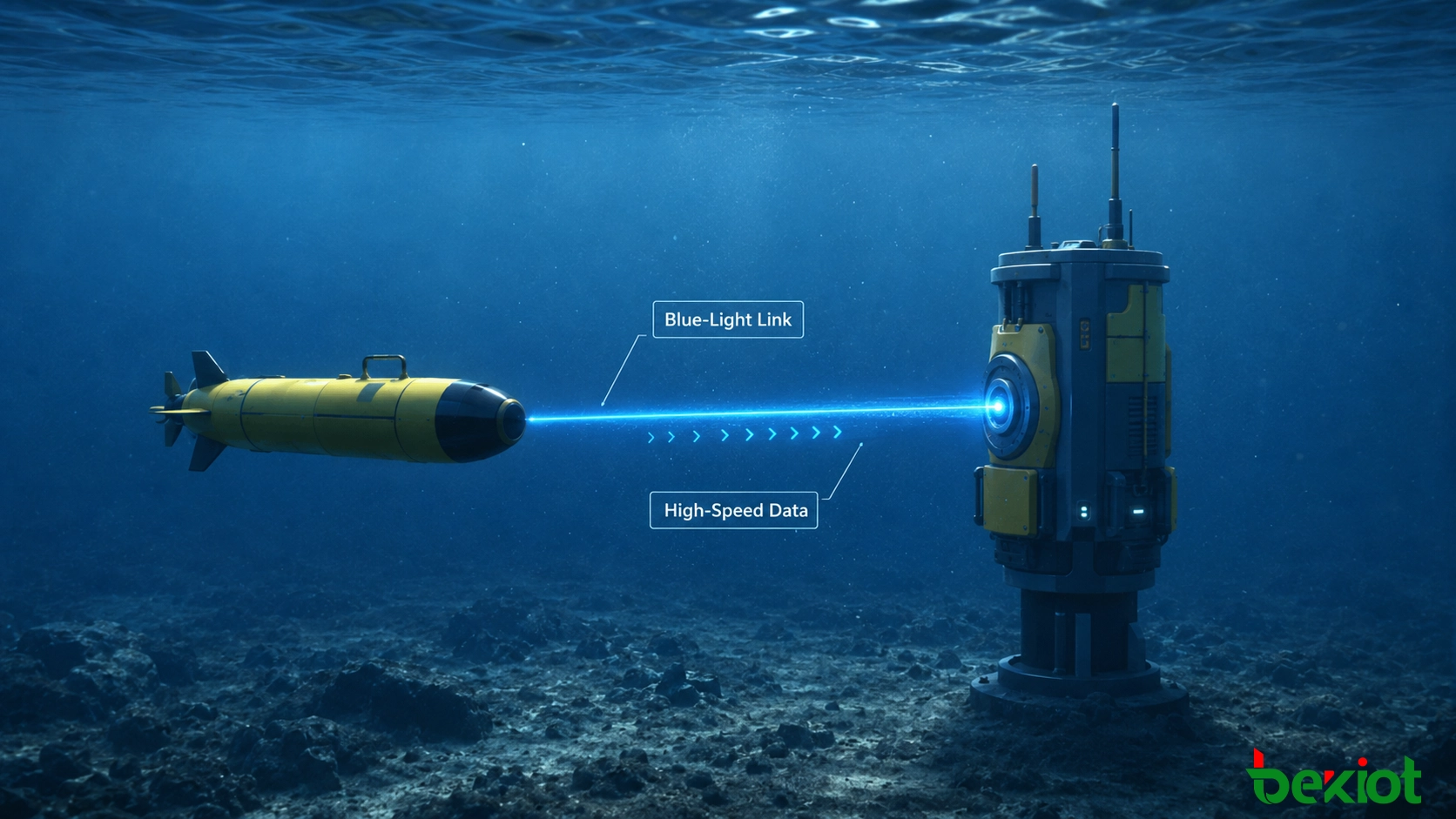

水中光通信は、比較的短距離でより高いデータレートが求められるミッションにおいて、別のアプローチを提供します。ブルーライトは特に重要であり、約 450 nm の波長は、他の多くの光波長と比較して水中で有用な伝送特性を提供できます。

主な利点は帯域幅です。従来の音響通信と比較して、水中ブルーライトリンクははるかに高い伝送レートをサポートでき、画像、センサーデータセット、その他の大容量ファイルの高速転送に魅力的です。

この分野の開発目標では、適切な条件下で水中光システムが約 100メートル の距離で 1 Gbit/s 近いデータレートを達成できる可能性が示されています。これらの数値は、光通信が高速水中ネットワークで注目されている理由を示していますが、実際の性能は水質、アライメント、システム設計に大きく依存します。

光通信はまた、厳しい環境要件をもたらします。送信機と受信機は一般的に、クリアな光路と適切なアライメントを必要とします。浮遊粒子やプランクトンは送信光を散乱させ、受信信号強度を低下させる可能性があります。

水面からの周囲光や水中生物が生成する光も、光受信機に影響を与える可能性があります。濁った水、車両の動き、方向の変化は、長距離光通信を著しく困難にします。

その結果、ブルーライト通信は、長距離音響通信の直接的な代替品ではなく、高帯域幅で比較的短距離の技術として考えるのが最適です。

なぜ音響通信が依然として不可欠なのか？

音響通信は、水中ワイヤレス通信において最も成熟した方法の一つであり続けています。従来の無線信号とは異なり、音波は水中を比較的長距離にわたって管理可能な減衰で伝搬するため、音響リンクは移動型水中プラットフォーム、遠隔水中ノード、水上支援システム間の通信に適しています。

運用周波数、環境条件、機器設計、必要なデータレートに応じて、音響通信は 数百メートルから数十キロメートル にわたる距離をカバーできます。この距離の優位性が、ケーブルに依存できず、短い光路を維持できないAUV運用において音響技術が依然として重要である理由を説明しています。

トレードオフは帯域幅と遅延です。音響減衰は一般に周波数が上がるにつれて大幅に増加します。したがって、利用可能な距離と周波数の関係は基本的な設計上の考慮事項となります。非常に高い音響周波数では、減衰が深刻になる可能性があります。例えば、引用された技術比較では、約 10 MHz の音響信号は 1メートルあたり30 dB 近い減衰を経験する可能性があると示されています。

そのため、長距離音響システムは低い周波数で動作する傾向がありますが、低い周波数は通常、利用可能な通信帯域幅が少ないことを意味します。

音は電磁信号や光信号よりも水中をはるかに遅く伝わります。そのため、長距離音響通信は顕著な伝搬遅延を導入します。さらに、海洋背景雑音は信号対雑音比を低下させ、マルチパス伝搬は周波数選択性フェージングや符号間干渉を引き起こす可能性があります。

これらの特性は、音響チャネルが一般に、コマンド、ステータス情報、測位関連データ、テレメトリ、選択されたセンサーデータに適しており、大量のリアルタイム高解像度ビデオを連続送信するのには適していないことを意味します。

技術をどのように組み合わせるべきか？

実用的な水中通信ソリューションは、必ずしもこれらの技術のうち1つだけを選択する必要はありません。多くのAUVプロジェクトでは、ハイブリッドアーキテクチャが運用距離、帯域幅、信頼性の間でより良いバランスを提供できます。

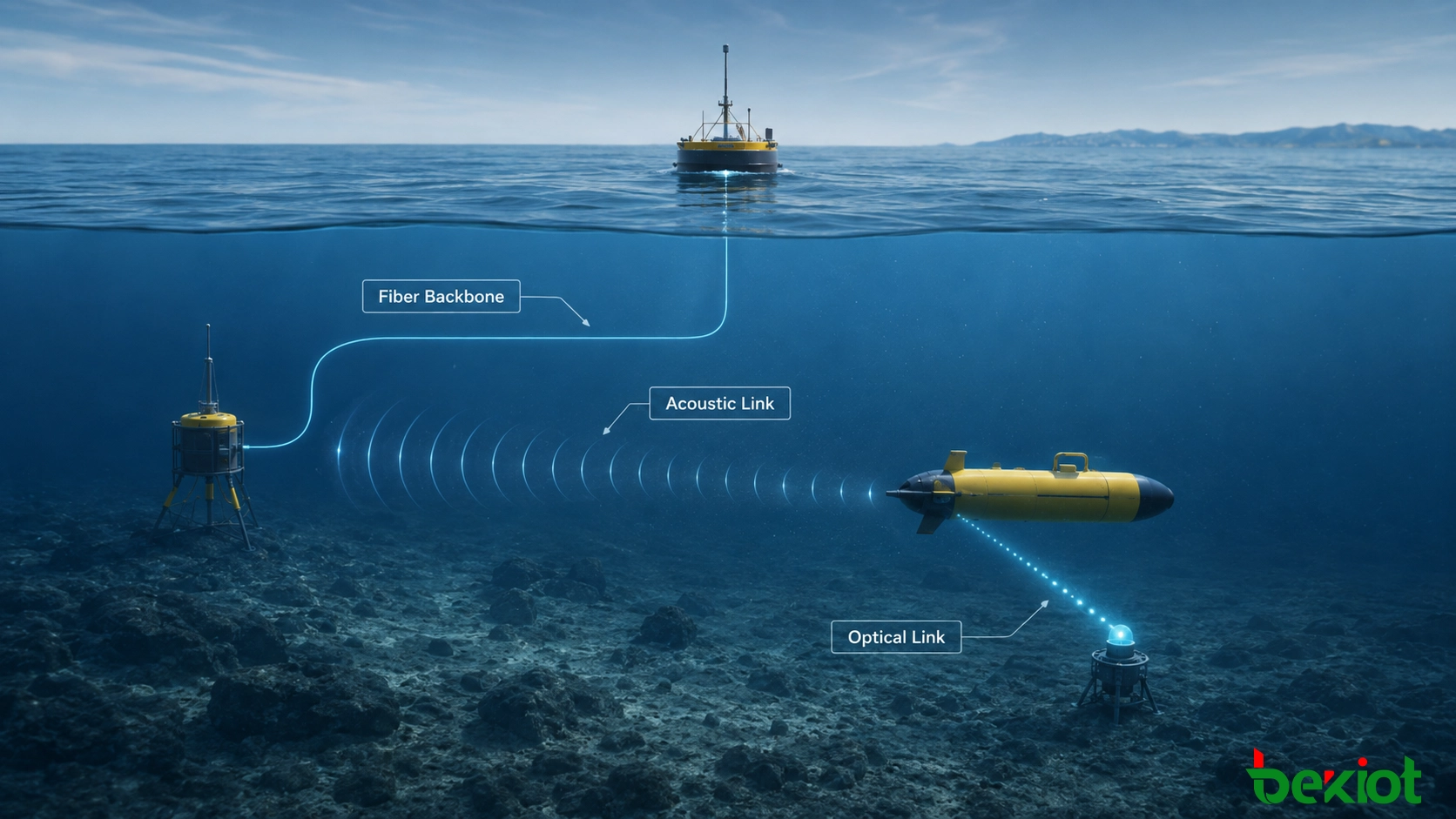

考えられるアーキテクチャの1つは、水上制御プラットフォームと水中通信局の間の光ファイバー接続を使用します。そして、水中局は音響または光リンクを介してAUVとワイヤレス通信します。これにより、水中ワイヤレス経路の長さを短縮し、車両が連続テザーなしで運用できるようにします。

別の構成では、長距離航走中は音響通信を使用し、車両がドッキングステーションやデータ収集ポイントに近づいたときに光リンクに切り替えることができます。その後、より高帯域幅の光チャネルを介して大容量センサーファイルを転送できます。

したがって、通信方法は、単に最大伝送速度を比較するのではなく、各リンクの役割に応じて選択されるべきです。

システム設計時に考慮すべきことは？

AUV通信システムは、単に宣伝されている最高データレートの技術を選択するのではなく、ミッションプロファイルから始めるべきです。距離、データ量、環境条件は、実際の性能により大きな影響を与えることがよくあります。

長距離ミッションでは、安定したコマンドおよびテレメトリチャネルを維持することが、大容量ファイルを連続送信するよりも重要である場合があります。そのため、音響リンクが主要なワイヤレス通信経路を提供し、データ量の多い情報は車両内にローカル保存されます。

大量の画像やセンサーデータセットを生成する点検、マッピング、科学ミッションでは、車両はミッション中に情報を収集し、後で短距離光または有線接続を介して転送できます。

展開前に水質条件も評価すべきです。塩分濃度、温度、浮遊物質、背景雑音、車両の動きはすべてリンク性能に影響を与える可能性があります。澄んだ静かな水のために開発された通信アーキテクチャは、沿岸水域、工業港、強い潮流のある地域では同じ結果を得られない場合があります。

計画時に以下の設計質問が特に有用です：

• AUVは最寄りの通信ノードからどのくらい離れて航行しますか？

• ミッションには継続的な制御が必要ですか、それとも主に定期的なステータス更新で十分ですか？

• 車両はどれだけのセンサーデータ、画像、ビデオデータを生成しますか？

• リアルタイム伝送が必要ですか、それとも大容量ファイルは船上に保存できますか？

• どの程度の水の透明度と背景音響雑音が予想されますか？

• 水中中継局やドッキングポイントを展開できますか？

• 運用エリアではテザーやファイバー接続の使用が許可されていますか？

これらの質問に答えることで、プロジェクトが距離、データレート、機動性、またはそれらすべての組み合わせのどれを優先すべきか判断するのに役立ちます。

階層型アーキテクチャにより柔軟性が向上

水中通信の根本的な課題は、距離と帯域幅を同時に最大化することが難しいことです。有線ファイバーは優れたデータ容量を提供しますが、機動性を制限します。ブルーライト光通信は高速ワイヤレス伝送を提供しますが、比較的短距離で適切な光学条件下で最適に機能します。音響通信ははるかに遠くまで到達しますが、帯域幅が低く遅延が大きくなります。

そのため、多くのAUVアプリケーションでは、最も実用的なアプローチは階層型通信システムです。長距離音響チャネルはコマンドとテレメトリをサポートし、光接続は近距離での大容量データ転送を処理し、ファイバーは固定水中インフラを水上または地上の制御ネットワークに接続できます。

このアーキテクチャにより、各技術が最適なタスクを実行できるようになり、単一の水中リンクにすべての要件を満たすことを強いる必要がなくなります。水中センシング、自律航法、海中インフラが発展し続けるにつれて、この種のハイブリッド通信設計は、信頼性が高くスケーラブルなAUV運用ネットワークを構築するためにますます重要になるでしょう。

FAQ

通信リンクが一時的に利用できない場合でも、AUVは動作を続けられますか？

はい。自律型車両は、通信が一時的に中断された場合でも、事前に定義されたミッションを継続するように設計できます。重要なミッションデータは、車両が接続を回復するか、データ転送ポイントに到達するまで船上に保持されます。

AUVはすべてのセンサーデータを継続的に送信すべきですか？

必ずしもそうではありません。継続的な送信は、限られた水中チャネルに不必要な負荷をかける可能性があります。一般的なシステム戦略は、重要なステータスと制御情報を最初に送信し、より大きなデータセットは後で転送するためにローカルに保存することです。

水中中継局が役立つ理由は？

中継局は通信ノード間の距離を短縮できます。AUVに水上局との単一の長距離直接接続を強いる代わりに、ネットワークは通信をいくつかの短いリンクに分割し、それらをより高容量のバックボーンに接続できます。

より高い通信周波数は常にAUVの性能を向上させますか？

いいえ。より高い周波数は追加の帯域幅を提供する可能性がありますが、水中減衰は周波数とともに大幅に増加する可能性があります。したがって、正しい運用周波数は、必要なデータ容量と伝送距離および環境条件のバランスを取る必要があります。

水中通信ネットワークを展開する前に何をテストすべきですか？

フィールドテストは、運用深度、車両の動き、水の透明度、音響雑音、予想される通信距離、水条件の季節変動など、実際のミッション環境を反映すべきです。実験室仕様だけでは、変化する水中チャネルを完全に表現することはできません。
