呼出電圧は、アナログ電話通信において最も基本的でありながら、見落とされがちな信号の一つです。ユーザーが電話に出る前に、電話回線は、接続された電話機、ベル、アナログ端末、または信号装置の鳴動回路を駆動するのに十分な強さの呼出信号を供給しなければなりません。呼出電圧が弱すぎたり、不安定だったり、タイミングが不適切だったり、接続機器が多すぎて過負荷になっていたりすると、たとえ呼の経路自体は正しくても、電話が鳴らないことがあります。

現代の通信プロジェクトでも、多くのシステムがアナログインターフェースを使い続けているため、呼出電圧は依然として重要です。PBXのFXSポート、アナログ電話アダプタ、エレベーターの緊急電話、産業用電話機、ドアインターホン、アナログゲートウェイ、ホットライン電話、レガシーな電話内線などは、すべて正しい呼出信号に依存している可能性があります。その動作原理、導入の利点、保守技術を理解することは、技術者が呼び逃しや誤った障害判断、端末の互換性不足、不要な機器交換を防ぐ助けになります。

アナログ電話における呼出電圧の意味

端末を警告するための電気信号

呼出電圧とは、着信時に接続された装置を鳴らすためにアナログ電話回線に加えられる電気信号です。従来のアナログ回線では、電話は通常、通話待機中はオンフック状態を保っています。交換機、PBX、ゲートウェイ、またはFXSインターフェースが端末を警告する必要がある場合、回線に呼出信号を印加します。端末はこの信号を検出し、ベル、呼出音、ブザー、スピーカー、ランプ、または電子着信音回路を作動させます。

この信号は、発信者が聞く可聴のリングバックトーンとは異なります。リングバックトーンは、呼び出された側が警告されていることを発信者に伝えるために送られる音です。呼出電圧は、ローカルの装置を実際に鳴らすために、呼び出される電話回線に送られる電気信号そのものです。この2つの概念を混同すると、トラブルシューティングの誤りにつながります。発信者にはリングバックトーンが聞こえても、ローカルの呼出電圧や呼出負荷が異常であれば、端末は鳴らないことがあります。

FXSインターフェースとの関係

加入者側のシステムでは、通常、呼出電圧はFXSインターフェースによって生成されます。FXSはForeign Exchange Stationの略で、アナログ電話に給電、ダイヤルトーン、ループ電流、呼出信号を供給するポートです。PBXのアナログ内線カード、VoIP ATA、アナログゲートウェイ、エレベーター電話インターフェース、電話回線シミュレータなどがFXSポートを備えている場合があります。

FXSポートは、接続された端末にとって小規模な電話交換機のように動作します。着信があると、FXS回路はその設計と設定に従って呼出電圧を生成します。端末がオフフックになると、ポートはループ電流の変化を検出して呼出信号を停止します。この関係がアナログ電話の動作の中心を成しています。

呼出電圧と呼出リズム

呼出電圧は連続して印加されるわけではありません。通常は、オンとオフの間隔を繰り返す呼出リズムで送られます。例えば、電話は短時間鳴ったあと、間を置いて再び鳴ることがあります。国、PBXシステム、ゲートウェイ、特殊サービスによって異なるリズムパターンが使われます。

呼出リズムはユーザー体験と端末の動作に影響します。一部の機器は独特の呼出パターンを識別します。ホテルやオフィス、PBXシステムの中には、内線、外線、グループ着信、優先着信を区別するために異なる呼出リズムを用いるものもあります。保守時には、電圧レベルだけでなくリズムのタイミングもチェックする必要があります。

動作原理と信号経路

着信と呼出の生成

このプロセスは、システムがアナログ内線を警告する必要があると判断したときに始まります。電話は、他の内線、SIPトランク、PSTN回線、ドアインターホン、緊急通報ルート、内線の振り分けルールなどからかかってきます。交換システムは対象のアナログポートを選択し、FXS回路に呼出電圧の生成を指示します。

呼出ジェネレータは交流の呼出信号を回線に送ります。接続された端末は、その信号を呼出回路を通して検出します。ユーザーが受話器を上げるなどしてオフフックにすると、ループ状態が変わります。FXSポートはこの応答状態を検出して呼出信号を停止し、通話路を確立します。

回線負荷と呼出応答

呼出信号は、呼出負荷を動作させるのに十分なエネルギーを供給しなければなりません。古い電磁式のベルは、現代の電子呼出回路よりも多くの呼出電流を必要とする場合があります。複数のアナログ機器が同じ回線に並列に接続されると、総負荷が増加します。負荷がFXSポートの容量を超えると、一部またはすべての機器が鳴らなくなることがあります。

これが、アナログ配備においてREN（リンガ等価数）が重要である理由です。RENは、電話機や呼出器が示すおおよその呼出負荷を表します。回線に接続された総RENは、回線またはポートの容量内に収まっていなければなりません。総負荷が高すぎると、呼出電圧が低下したり、呼出電流が不足したり、ポートが保護動作に入ったりする可能性があります。

ケーブル距離の影響

ケーブル距離は呼出性能に影響します。長いケーブルは抵抗や静電容量、漏洩経路を増やします。清浄で適切に設置された配線では、アナログの呼出信号はある程度の距離まで届きます。老朽化した、湿った、損傷した、末端処理が不完全な、あるいは高容量の配線では、呼出信号が弱まったり歪んだりすることがあります。

ケーブルの問題は、音声と呼出に同じように影響しない場合があります。ユーザーが応答した後は通話ができても、確実に鳴らないことがあります。これは、呼出にはより高い電圧信号とベルを駆動するのに十分な電流が必要なためです。したがって、保守では通話音声と呼出性能の両方をテストする必要があります。

応答後の停止条件

呼び出された端末が応答すると、回線はオンフックからオフフック状態に変わります。FXS回路はループ電流を検出し、呼出信号を停止します。これにより、ユーザーが通話中に高電圧の呼出信号が継続するのを防ぎます。応答検出が異常な場合、呼出が予期せず続いたり、早く止まりすぎたり、音声への移行に失敗したりすることがあります。

この移行時の問題は、端末のインピーダンス、配線不良、誤ったインターフェースの種類、互換性のない端末機器、FXSのハードウェア障害などが原因で発生します。トラブルシューティングには、呼出生成から応答検出までの全経路を含めるべきです。

導入の利点

レガシーアナログ端末のサポート

呼出電圧の第一の導入利点は、アナログ端末との互換性です。現在でも多くの施設でアナログ電話、緊急電話、エレベーター電話、ホットライン電話、産業用電話、壁掛け電話、ドアホン、簡易サービス電話が使われています。これらの端末は、IP登録、ローカル電源アダプタ、複雑なソフトウェア設定を必要としない場合があります。

既存の装置を維持する必要があるプロジェクトでは、アナログ呼出のサポートによって交換コストを削減できます。すべての端末をIP端末に変更する代わりに、PBXのアナログカードやFXSゲートウェイ、ATAを使ってアナログ回線を継続して駆動できます。これは、既存の銅配線がある建物で特に有用です。

シンプルな端末操作

アナログ端末は使い方がシンプルであることがほとんどです。電話が鳴り、ユーザーが応答し、通話が始まります。このシンプルさは、公共スペース、機械室、エレベーター、工場現場、守衛所、来訪者向けポイント、緊急時用の場所で価値があります。ユーザーはログイン状態やネットワーク登録、ソフトウェアメニューを理解する必要がありません。

呼出電圧が、この馴染み深い対話を可能にしています。着信があると、装置は明確なローカルアラートを発します。ユーザーがトレーニングを受けていなかったり、ストレスを感じていたり、手袋を着用しているような環境でも、シンプルな着信音と受話器の操作は実用的です。

緊急およびサービス拠点での有用性

多くの緊急・サービス通信拠点は、安定していてシンプルで監視が容易なアナログインターフェースに依存しています。エレベーターの緊急電話、道路脇の電話、ヘルプポイント、ドア通信装置、設備サービス電話などでは、着信時にローカルまたはリモートの端末を警告するために呼出電圧が使われることがあります。

これらの場合、呼出は信頼性が高くなければなりません。呼出の失敗は、支援要請の取りこぼしにつながる恐れがあります。導入の価値は技術的な互換性だけでなく、運用上の可用性にあります。適切に設計された呼出回路は、システムがその端末を呼び出したときに明確な警告を確実に発します。

PBXおよびゲートウェイ移行への対応

呼出電圧は、従来の電話からVoIPやユニファイド・コミュニケーションへの移行時にも重要です。組織は、ゲートウェイを通じてアナログ電話を保持しながらIP-PBXシステムを導入することがあります。ゲートウェイは、接続されたアナログ端末に適切な呼出電圧を生成しなければなりません。

これにより段階的な移行が可能になります。既存のアナログ内線は動作を続けながら、新しいSIP電話やIP端末が追加されます。ホテル、病院、工場、キャンパス、オフィス、倉庫、公共施設にとって、これは中断を減らし、投資を時間的に分散させます。

ローカルでの可聴確認の提供

アナログ電話の呼出音は、通話が物理的な端末に届いているという即時のローカル確認を提供します。多くの現場環境ではこれが有用です。守衛室、装置エリア、エレベーター機械室、倉庫のデスク、保守拠点では、ソフトウェアの通知だけでなく、はっきりと聞こえる呼出音が必要な場合があります。

ユーザーが画面を見ていないときにも、ローカルの可聴アラートは役立ちます。スタッフがコンソールから離れていても、電話の呼出音は注意を引くことができます。これにより、呼出電圧は日々の運用における気づきの一部となっています。

主要な技術特性

電圧レベル

呼出電圧は、通常の低電圧制御信号と比較して、比較的高い交流電圧信号です。正確な値は、国、交換機、PBX、ゲートウェイ、回線カード、負荷、設計標準によって異なります。すべてのシステムがまったく同じ呼出電圧を使っていると想定してはいけません。

保守の観点からは、現実的な条件下で電圧を測定すべきです。無負荷のポートを測定すると、電話機が接続された同じポートを測定するよりも高い値が表示されることがあります。接続負荷が高い場合、呼出中に電圧が降下する可能性があります。無負荷と負荷の両方の挙動が診断に役立ちます。

周波数と波形

呼出信号は通常、低周波の交流信号です。周波数と波形は、電話管理団体、PBX装置、ゲートウェイ、アナログアダプタによって異なる場合があります。古い電磁式のベルは、現代の電子呼出回路よりも周波数や波形の形状に敏感なことがあります。

電圧が存在していても、波形、周波数、または利用可能な電流が不適切な場合、機器は鳴らないことがあります。これは、古いアナログ電話や機械式ベルを一部のVoIP ATAや低電力アナログポートに接続する際によく発生します。保守では、電圧の読み値だけでなく、これらも考慮する必要があります。

呼出負荷とREN容量

呼出負荷は、1つの呼出ソースに接続できる機器の数を決定します。RENはこの負荷を推定するために一般的に使われます。回線に複数の電話が並列に接続されている場合、それらの合計RENがFXSポートのサポート能力を超えることがあります。これが起こると、呼出が弱くなったり、断続的になったり、まったく鳴らなくなったりすることがあります。

REN容量は、レトロフィットプロジェクトで特に重要です。レガシーな配線ループには、複数の電話機、ベル、FAX、モデム、警報ダイヤラー、隠れた内線が接続されている可能性があります。回線事業者やPBXを交換する前に、総呼出負荷を確認する必要があります。

呼出リズム制御

呼出リズムは、着信音のパターンを制御します。システムは、内線、外線、優先通話、特殊サービスで異なるリズムを提供する場合があります。一部のアナログ端末はリズムに応じて異なる応答をすることがあります。また、通話の種類を識別するためにリズムに依存するユーザーもいます。

新しいPBX、ATA、ゲートウェイが設置された際は、呼出リズムをチェックする必要があります。「電話の鳴り方が違う」「ベルが十分な長さ鳴らない」とユーザーから報告があった場合、問題は電圧の故障ではなく、リズムの設定である可能性があります。

絶縁と安全設計

呼出電圧は通常の低電圧信号レベルよりもはるかに高くなる可能性があるため、適切な絶縁と安全設計が必要です。FXS機器、回線カード、ゲートウェイ、テストツールは、電話の呼出条件に合わせて設計されている必要があります。技術者は適切な測定器を使用し、安全な手順を守らなければなりません。

電話回線の一部であるという理由だけで、呼出電圧を軽々しく扱ってはいけません。試験時には、回線の短絡や、呼出中の露出した導体への接触、不適切な測定器の使用を避けるべきです。安全は保守品質の一部です。

応用シナリオ

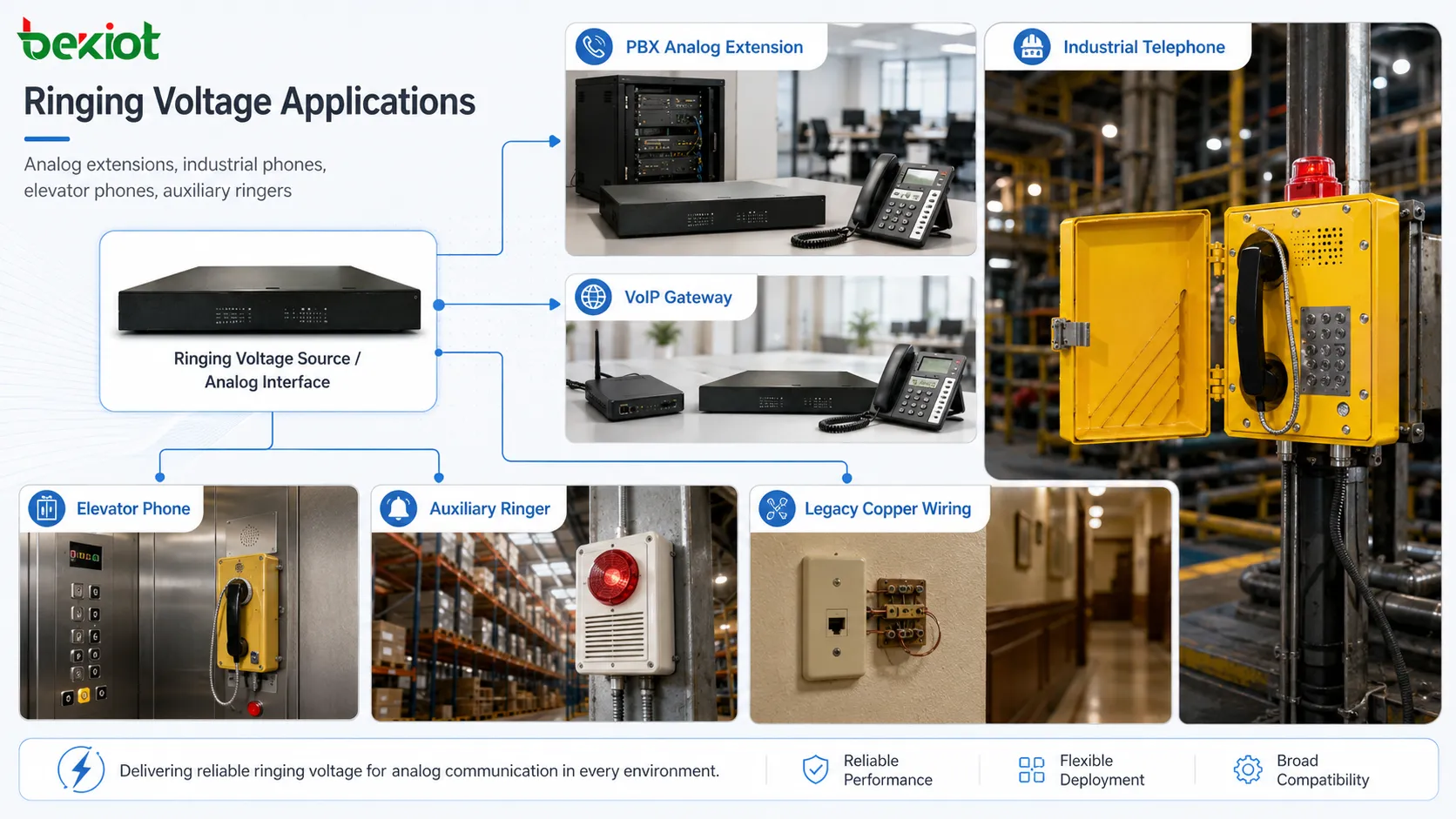

PBXのアナログ内線

PBXシステムは、通常のアナログ電話、FAX、エレベーター電話、ホットライン装置、簡易サービス端末のためにアナログ内線ポートを提供することがよくあります。呼出電圧により、着信時にPBXがこれらの端末を警告できます。混合導入では、アナログ内線がSIP電話やデジタル端末と共存する場合もあります。

主な要件はポート容量です。各アナログ内線ポートは、接続された呼出負荷と想定されるケーブル長をサポートする必要があります。複数の装置が1つのポートにブリッジされている場合、そのポートがすべての呼出器を確実に駆動できるかどうかを検証する必要があります。

VoIP ATAとアナログゲートウェイ

アナログ電話アダプタ（ATA）とゲートウェイは、VoIPシグナリングをアナログ回線の動作に変換します。これらはアナログ端末に対し、ダイヤルトーン、ループ電流、DTMF検出、および呼出電圧を提供しなければなりません。呼出性能は、信頼性の高いゲートウェイと貧弱なゲートウェイを分ける重要な違いであることが多いです。

VoIP移行プロジェクトでは、従来のPSTN回線からATAに切り替えた後、古い電話が鳴らなくなったという苦情がユーザーから出ることがあります。原因として、REN容量の低さ、波形の違い、呼出電流の弱さ、長いケーブル配線、互換性のない呼出回路などが考えられます。したがって、ゲートウェイの選定には呼出容量の検討を含めるべきです。

エレベーターおよび緊急電話

エレベーターの緊急電話やヘルプ電話は、アナログインターフェースを使用している場合があります。これらの装置の多くは外向きの通話を開始しますが、システムによってはテストや保守、双方向通信のために装置に折り返し電話する必要もあります。着信呼出が必要な場合、呼出電圧は端末を警告できなければなりません。

緊急装置は定期的にテストする必要があります。発信ボタンがダイヤルできることを確認するだけでは不十分です。着信呼出、応答動作、音声経路、回線監視、バックアップ電源も、設置状況によっては重要です。

産業用および屋外用アナログ電話

工場などの施設では、作業場、ユーティリティエリア、屋外ヤード、トンネル、ゲート、倉庫、機械室などでアナログ電話が使われることがあります。これらの電話は堅牢、防水、あるいは過酷な環境向けに設計されているかもしれませんが、FXSポート経由で接続される場合、適切なアナログ回線シグナリングに依存しています。

長いケーブル配線や屋外の条件は呼出に影響します。水の浸入、腐食、絶縁漏れ、サージ損傷、不十分な接地、ケーブルの経年劣化が呼出性能を低下させる可能性があります。保守では装置と回線の両方をチェックする必要があります。

レガシーベルと補助呼出器

一部のサイトでは、外部ベル、大音量の呼出器、視覚的呼出表示器、補助信号装置が使われています。これらは騒がしい作業場、倉庫、大きな部屋、あるいは通常の電話の呼出音が小さすぎるエリアで有用です。これらの装置は呼出回路に負荷を追加します。

補助呼出器を追加する前に、利用可能なREN容量と負荷時の回線電圧をチェックする必要があります。ポートが追加の負荷をサポートできない場合は、呼出ブースター、リレー制御による独立した装置、またはアクティブシグナリング方式が必要になることがあります。

保守技術

呼がポートに届いているかの確認

電圧を測定する前に、呼が実際に正しいアナログポートに届いているかを確認します。電話が鳴らない原因として、誤った内線設定、ポートの無効化、不正な着信グループ、時間帯設定、転送ルール、Do Not Disturb設定、PBXの設定などが考えられます。呼のルーティングが確認されるまで電気的なテストを始めてはいけません。

システムログ、通話状態、ポートインジケーター、または正常動作が分かっているテスト電話を使用して通話経路を確認します。ポートが呼出コマンドをまったく受信していない場合、問題は呼出電圧ではなく呼制御にあります。

安全な呼出電圧の測定

呼出電圧は、適切な測定器と安全な手順で測定しなければなりません。信号は交流であり、バースト状に印加されることがあるため、技術者は正しい測定モードを使用し、呼出リズムを理解しておく必要があります。電話の呼出に適さない測定器では、不安定または誤解を招く読み値が表示されることがあります。

測定は、チップとリングを短絡しないように注意して行う必要があります。可能であれば、最初に正常動作が分かっている端末でテストしてください。運用中のシステムにおける保守では、技術者は現場の安全規則に従い、ユーザーや機器を不必要なリスクにさらさないようにします。

負荷状態での測定

無負荷での電圧測定は誤解を招く恐れがあります。ポートは電話が接続されていない状態では許容できる電圧を示しても、複数の呼出器や長い配線に接続されると失敗することがあります。負荷テストは、ポートが実際の条件下で十分な電圧と電流を供給できるかどうかを示します。

実用的な方法としては、まず正常なアナログ電話1台でテストし、その後実際の配線や装置を追加します。電話は1台は鳴るのに、回線全体では鳴らない場合、過剰な負荷、ケーブルの漏洩、隠れた装置、または端末の非互換性が問題である可能性があります。

総REN負荷の確認

可能であれば、同じ回線に接続された装置のREN値を合計します。古い電話機やベルは、現代の電子電話よりも呼出負荷が高い場合があります。並列接続されたFAX、モデム、警報パネル、外部呼出器など、すぐには分からない隠れた装置も存在し得ます。

総負荷が高すぎる場合は、装置の数を減らす、回線を分割する、より強力なFXSソースを使用する、適切な呼出ブースターを追加する、または高負荷の呼出器を低負荷のものに交換します。負荷を理解せずに単に設定を上げるだけでは、ポートにストレスを与えかねません。

ケーブルと終端の点検

ケーブルの不具合は、呼出問題の一般的な原因です。コネクタ、パンチダウンブロック、ジャンクションボックス、端子ねじ、屋外ケーブル引き込み口、湿気への暴露、腐食、ケーブル接続部、絶縁状態を点検します。基本的な導通テストには合格しても、高電圧の呼出時には漏洩する回線もあります。

長いケーブルや低品質のケーブルは呼出性能を低下させます。回線が複数の古い接続部や分岐、湿ったエリアを通っている場合は、区間を分離して個別にテストします。分割テストによるトラブルシューティングは、推測よりも早いことが多いです。

正常な端末との比較

正常動作が分かっているアナログ電話を使って、端末の問題と回線の問題を切り分けます。テスト電話がそのポートで正しく鳴る場合、元の端末には呼出回路の故障、インピーダンスの不一致、呼出設定の無効化、ベルの破損、コンデンサの損傷、誤った配線などがある可能性があります。テスト電話も鳴らない場合は、ポート、ケーブル、またはシステム設定に集中します。

正常品との比較テストはシンプルですが効果的です。実際の問題が1台の電話にある場合に、PBXカードやゲートウェイを不必要に交換することを防ぎ、問題が回線にある場合に端末を交換してしまうのを防ぎます。

一般的な障害の症状

電話は鳴らないが、発信はできる

この症状は、通常、通話路やループ電流は機能しているが、呼出経路に問題があることを意味します。考えられる原因は、弱い呼出電圧、過剰なREN負荷、誤ったリズム、故障した呼出回路、無効化された呼出音量、ケーブル漏洩、互換性のないFXSポートなどです。

トラブルシューティングでは、通話ルーティング、呼出電圧、負荷時の動作、端末の呼出設定、REN負荷、ケーブル状態をチェックする必要があります。電話が発信できるからといって健全だと思い込んではいけません。

一部の電話だけが鳴る

複数の電話が1本のアナログ回線を共有していて、一部だけが鳴る場合、呼出器の感度、REN負荷、配線分岐の品質、または機器の互換性の問題が考えられます。現代の電子電話は弱い信号でも鳴るかもしれませんが、古い機械式のベルは鳴らないかもしれません。

それぞれの電話を同じ正常ポートで個別にテストし、その後一緒にテストします。これにより、問題が単一の端末にあるのか、総負荷にあるのかを識別しやすくなります。

機器を追加した後に呼出が止まる

これは通常、過負荷を示しています。FXSポートは、接続された総負荷に対してもはや十分な呼出電流を供給できません。一部のポートは、過負荷時に出力を低下させたり、呼出保護をシャットダウンしたりすることがあります。結果として、無音または弱い断続的な呼出になります。

解決策は、負荷を減らす、装置を複数ポートに分ける、より低いRENの機器を使用する、または適切な外部呼出ソリューションを追加することです。同じ回線にやみくもにベルを追加すると、問題が悪化することが多いです。

断続的な呼出

断続的な呼出は、接続の緩み、湿気、ケーブルの動き、故障しかけた呼出ジェネレータ、不安定な電源、ソフトウェア設定、限界的な負荷によって引き起こされることがあります。また、乾燥した状態では回線が機能するが、雨や湿気のときに故障する場合にも起こります。

保守には環境点検を含めるべきです。屋外ジャンクションボックス、湿ったコンジット、地下室の配線、腐食した端子は、断続的な呼出障害の一般的な原因です。

誤呼出または異常な呼出

干渉、誘導電圧、故障した機器、または誤った配線によって、端末が呼出と解釈する信号が生成されると、誤呼出が現れることがあります。異常な呼出は、誤ったリズム、誤ったインターフェース接続、または互換性のない機器の混在使用によっても引き起こされる可能性があります。

接地、ケーブル配線、近くの電力ケーブル、サージ保護装置、PBX設定、および端末の互換性をチェックします。特定の電気的または環境的条件下でのみ問題が発生する場合、誤呼出の診断は困難になることがあります。

信頼性の高い導入のための設計上の考慮事項

FXSソースを端末負荷に合わせる

呼出ソースは、接続される端末の数と種類に適合していなければなりません。単一の低電力ATAは現代のアナログ電話1台には適していても、複数の機械式ベルや長い内線配線には不十分な場合があります。導入前に、FXSポートの呼出容量と接続されるREN負荷を確認します。

より大規模なアナログ配備では、想定される規模に合わせて設計された機器を使用します。複数のアナログポート、適切な配信、能動型呼出器、または専用の呼出ブースターが必要になるかもしれません。信頼性の高い設計は、容量計画から始まります。

不要な並列デバイスを避ける

1本のアナログ回線に多くの機器をブリッジするのは便利に思えるかもしれませんが、負荷を増やし、トラブルシューティングを複雑にします。追加の各機器は呼出性能を低下させ、故障点を増やす可能性があります。複数の警報ポイントが必要な場合は、個別の内線、ページング、リレー出力、アクティブシグナリング装置のほうが適切かどうかを検討します。

並列配線は文書化する必要があります。隠れた分岐は、予期しないREN負荷や断続的な問題の一般的な理由です。配線構造が分かっていれば、保守が容易になります。

屋外および長距離ケーブルの保護

屋外および長距離のアナログ回線には、適切なケーブル保護が含まれているべきです。サージ保護、接地、防水接続部、正しいケーブルタイプ、確実な終端処理、物理的保護が重要です。湿気、落雷、げっ歯類、機械的損傷、腐食によるケーブル障害は、呼出電圧に影響を及ぼす可能性があります。

長距離回線は、設置後および定期的な保守時にテストする必要があります。嵐や電源事象、季節的な湿度変化の後に繰り返し呼出障害が発生する場合は、ケーブル保護と接地を見直す必要があります。

リズムと呼出時間の適切な設定

PBX、ATA、ゲートウェイシステムでは、呼出リズム、呼出周波数、呼出タイムアウト、呼出グループの動作、識別呼出の設定が可能な場合があります。これらは、端末とユーザーの要件に従って構成する必要があります。呼出時間が非常に短いと、電圧が正しくてもユーザーが電話に出られないことがあります。

呼出グループの設定も確認する必要があります。一部のシステムでは、複数の内線が同時に鳴ります。グループタイムアウトが短すぎると、ユーザーが電話にたどり着く前にアナログ電話が呼出を停止してしまうことがあります。導入では、電気的なシグナリングだけでなく、人間の応答時間も考慮すべきです。

試験値と配線記録の文書化

コミッショニング時に、呼出電圧の読み値、接続された端末の種類、RENの推定値、ケーブル経路、ポート番号、設定内容を記録します。これらの記録は将来の保守を迅速にします。ベースラインデータがなければ、後日の読み値が異常かどうかを技術者は容易に判断できません。

文書化は、アナログ配線が何度も変更されている可能性のあるホテル、病院、工場、キャンパス、古い建物で特に有用です。優れた記録は、繰り返しのトラブルシューティング作業を減らします。

安全と保守に関する注意事項

呼出電圧を高電圧信号として扱う

電話回線は低電力システムと見なされることが多いですが、呼出電圧は注意が必要なほど高くなることがあります。技術者は呼出中に露出した導体に触れたり、回線を短絡させたりすることを避け、絶縁されたツールと適切な試験機器を使用する必要があります。

教育は重要です。低電圧のデータケーブル工事に慣れている人は、アナログ電話の呼出電圧を過小評価するかもしれません。特に稼働中のシステムや湿潤な環境での試験時には、安全手順を遵守しなければなりません。

試験前に敏感な機器を切り離す

接続された機器の中には、試験方法や予期しない電圧に敏感なものがあります。外部呼出ジェネレータやブースター、特別な試験信号を加える前に、接続されたすべての機器がその試験に耐えられることを確認します。障害を特定する際には、不要な装置を切り離します。

試験は制御された状態で行わなければなりません。未知の配線に無作為に呼出電圧をかけると、機器を損傷したり、安全上のリスクを生じさせたりする恐れがあります。外部信号を加える前に、配線を特定すべきです。

適切なサージ保護の使用

屋外、建物間、工場エリア内、または電力機器の近くを通るアナログ回線は、サージから保護する必要があります。落雷、開閉サージ、接地電位差がFXSポートと端末を損傷させる可能性があります。サージ保護は効果を発揮するために正しく設置されなければなりません。

保護装置が、呼出に影響を与える過剰なリーク電流や静電容量を導入してはなりません。低品質または故障した保護装置は、問題の一部になり得ます。電気的事象の後に呼出障害が発生した場合は、サージ保護装置を点検する必要があります。

修理後の検証

電話、ケーブル、ポート、ゲートウェイ、保護装置を交換した後は、完全な動作を検証します。電話が鳴り、応答後に呼出が止まり、クリアな音声が得られ、終話後に正しく復旧し、次の通話で再び鳴ることを確認します。回線に複数の機器がある場合は、そのすべてをテストします。

通話のワークフローが実条件下で機能するまでは、修理は完了しません。電圧の読み値だけでは、ユーザーが確実に電話を受けられることを保証できません。

呼出電圧設計の評価方法

端末の互換性

設計は、システムに接続される実際の端末をサポートしなければなりません。現代のアナログ電話、古い機械式ベル、緊急電話、FAX、補助呼出器は、呼出要件が異なる場合があります。大規模導入の前に互換性をテストすべきです。

負荷容量

呼出ソースは、接続される総負荷に対して十分な容量を持つ必要があります。RENの値、ケーブル長、補助呼出器、隠れた並列機器を考慮する必要があります。テスト電話1台でのみ機能する設計は、実際の機器が接続された後に失敗する可能性があります。

実配線条件下での信頼性

試験には、短い机上のケーブルだけでなく、実際の現場の配線を使用すべきです。長距離経路、古い端子、屋外区間、分岐配線は呼出に影響を与えます。実際の配線でのテストは、実験室のテストでは見逃される問題を明らかにします。

保守性

優れた設計は、トラブルシューティングが容易でなければなりません。ポート、ケーブル、接続点、端末にはラベルを付け、配線図を利用可能にし、テストポイントをアクセス可能にすべきです。保守スタッフは通常の読み値と期待される動作を知っている必要があります。

安全と保護

システムには、適切な絶縁、接地、サージ保護、安全な試験手順が含まれているべきです。呼出電圧は通信シグナリングの一部ですが、それでも電気的な注意が必要です。信頼性の高い設計には、性能と安全性の両方が求められます。

結びの注記

呼出電圧は、アナログ電話や関連端末を着信時に鳴らす信号です。FXSインターフェース、PBXカード、ATA、ゲートウェイ、または呼出ジェネレータによって生成され、回線を通じて端末の呼出回路に届けられます。ユーザーが応答すると、システムはオフフック状態を検出して呼出信号を停止します。

導入の利点には、レガシーアナログ端末のサポート、シンプルなユーザー操作、緊急・サービス電話との互換性、PBXからVoIPへの円滑な移行、ローカルでの可聴警告があります。これらの利点が、IPベースの通信環境においても呼出電圧が依然として重要である理由を説明しています。

信頼性の高い導入には、電圧レベル、波形、リズム、REN負荷、ケーブル距離、端末互換性、サージ保護、および安全に注意を払う必要があります。保守には、呼ルーティングの確認、安全な電圧測定、負荷試験、RENの検証、ケーブル点検、正常な端末との比較、修理後の完全なワークフロー検証を含めるべきです。

呼出電圧の最良の設計は、単に十分高い電圧を作り出すことだけではありません。現場の実際の配線と負荷の条件下で、正しい端末が適切なタイミングではっきりと鳴ることを保証することです。これが達成されれば、アナログ内線は現代の通信システムにおいて信頼できる一部であり続けます。

FAQ

呼出電圧とは何ですか？

呼出電圧とは、着信時に接続された電話機、ベル、または端末を鳴らすためにアナログ電話回線に加えられる電気信号です。

電話が発信はできるのに、なぜ着信で鳴らないのですか？

発信通話は通話路とループ電流が機能しているため可能ですが、呼出回路に問題が残っている場合があります。原因としては、弱い呼出電圧、過剰なREN負荷、ケーブル漏洩、誤ったリズム、呼出回路の故障などが考えられます。

RENとは何の略ですか？

RENはRinger Equivalence Number（リンガ等価数）の略です。電話機や呼出器のおおよその呼出負荷を表します。回線の総RENがポート容量を超えると、着信音が鳴らなくなることがあります。

呼出電圧は電話を接続せずに測定すべきですか？

無負荷測定は有用な場合もありますが、それだけでは不十分です。無負荷では電圧が表示されても、実際の装置を接続すると失敗する可能性があります。実際のトラブルシューティングには負荷試験が重要です。

呼出電圧は危険ですか？

注意が必要なほど高電圧になることがあります。技術者は適切な試験ツールを使用し、呼出中に露出した導体に触れることを避け、アナログ電話回線の測定や修理の際には安全な手順を守る必要があります。
