音声通信およびユニファイドコミュニケーションのプロジェクトでは、電話システムを公衆交換電話網（PSTN）に接続することが依然として一般的な要件です。多くの電話回線、集中番号管理、安定したトランクアクセスを必要とする大規模サイトでは、従来の电信回線と最新のPBX、IPPBX、SIP、または指令通信プラットフォームを橋渡しするために、E1デジタルトランクゲートウェイがよく使用されます。

E1配線は外見上は単純に見えますが、現場での多くの問題は物理インターフェースの誤解に起因します。E1回線は通常のイーサネット接続のように配線されません。送信経路と受信経路が分かれており、正しい配線方法は回線側が120オーム平衡RJ45か75オーム不平衡BNCかに依存します。実用的な導入計画では、調整前にインターフェースタイプ、配線順序、伝送方向、接地、距離、ゲートウェイのステータスインジケータを確認する必要があります。

この接続が音声プロジェクトのどこに適合するか

E1デジタルトランクは、プロジェクトがPBXまたはIP通信プラットフォームをキャリア側のPSTNトランクに接続する必要がある場合に一般的に使用されます。企業、キャンパス、ホテル、病院、産業団地、指揮センター、および多くの電話チャネルを集中トランクリンク経由で伝送する必要があるコールサービス環境に適しています。

標準的なE1電話トランクは通常、30音声チャネルを伝送できます。これにより、プロジェクトで複数の外線通話、統一ダイヤルルール、集中番号リソース、またはトランクレベルの音声統合が必要な場合に、多数の個別アナログ回線を導入するよりも効率的です。

最新のアーキテクチャでは、E1側はキャリア、従来のPBX、またはデジタルトランク機器に接続し、ゲートウェイ側はサービスをIPPBX、SIPサーバー、指令コンソール、録音プラットフォーム、その他の通信アプリケーションで使用できる形式に変換します。物理接続は統合全体の基盤です。E1リンク層が確立されていないと、その後のSIP設定、ダイヤルプラン調整、番号ルーティングは確実に機能しません。

最初に確認すべき2つのインターフェースタイプ

最初に確認することは、E1インターフェースが120オーム平衡か75オーム不平衡かです。これら2つの配線方法は実際の通信プロジェクトで両方とも使用されますが、コネクタとケーブルタイプが異なります。

120オームE1インターフェースは通常、RJ45スタイルのコネクタとツイストペア配線を使用します。コネクタはネットワークポートに似ている場合がありますが、イーサネットポートではなく、そのように扱うべきではありません。E1の送受信信号には特定のピンのみが使用されます。

75オームE1インターフェースは通常、BNCコネクタ付きの同軸ケーブルを使用します。この設計では、1つのBNCコネクタがデータ受信に、もう1つがデータ送信に使用されます。同軸シールドと接地が関与するため、設置品質と接地状態を注意深く確認する必要があります。

ゲートウェイ、キャリアデバイス、PBXトランクカード、または伝送機器は、互換性のあるインピーダンスとインターフェースタイプを使用する必要があります。一方が75オームBNCで他方が120オームRJ45の場合は、適切なインピーダンスアダプタまたは変換ケーブルが必要です。

関連製品： Becke IPGA-1E1 トランクゲートウェイ

送信方向と受信方向の理解

E1電話リンクは通常、4線式伝送の概念を使用します。2本の線がデータ受信に、2本の線がデータ送信に使用されます。この送受信の関係がE1配線の重要なポイントです。

2つのE1デバイスを接続する場合、一方のデバイスの送信側は他方のデバイスの受信側に接続する必要があります。簡単に言えば、TXはRXに接続し、RXはTXに接続する必要があります。両方の側が送信-送信または受信-受信で接続されている場合、リンクは正しく確立されません。

これは、多くの設置者が通常のネットワークケーブルについて考える方法とは異なります。イーサネットケーブリングでは、ユーザーはネットワークポートの動作に応じてケーブルがストレートかクロスかに焦点を当てることがよくあります。E1配線では、インターフェースが一般的なネットワークポートとして機能しないため、送信方向と受信方向を明確に理解する必要があります。

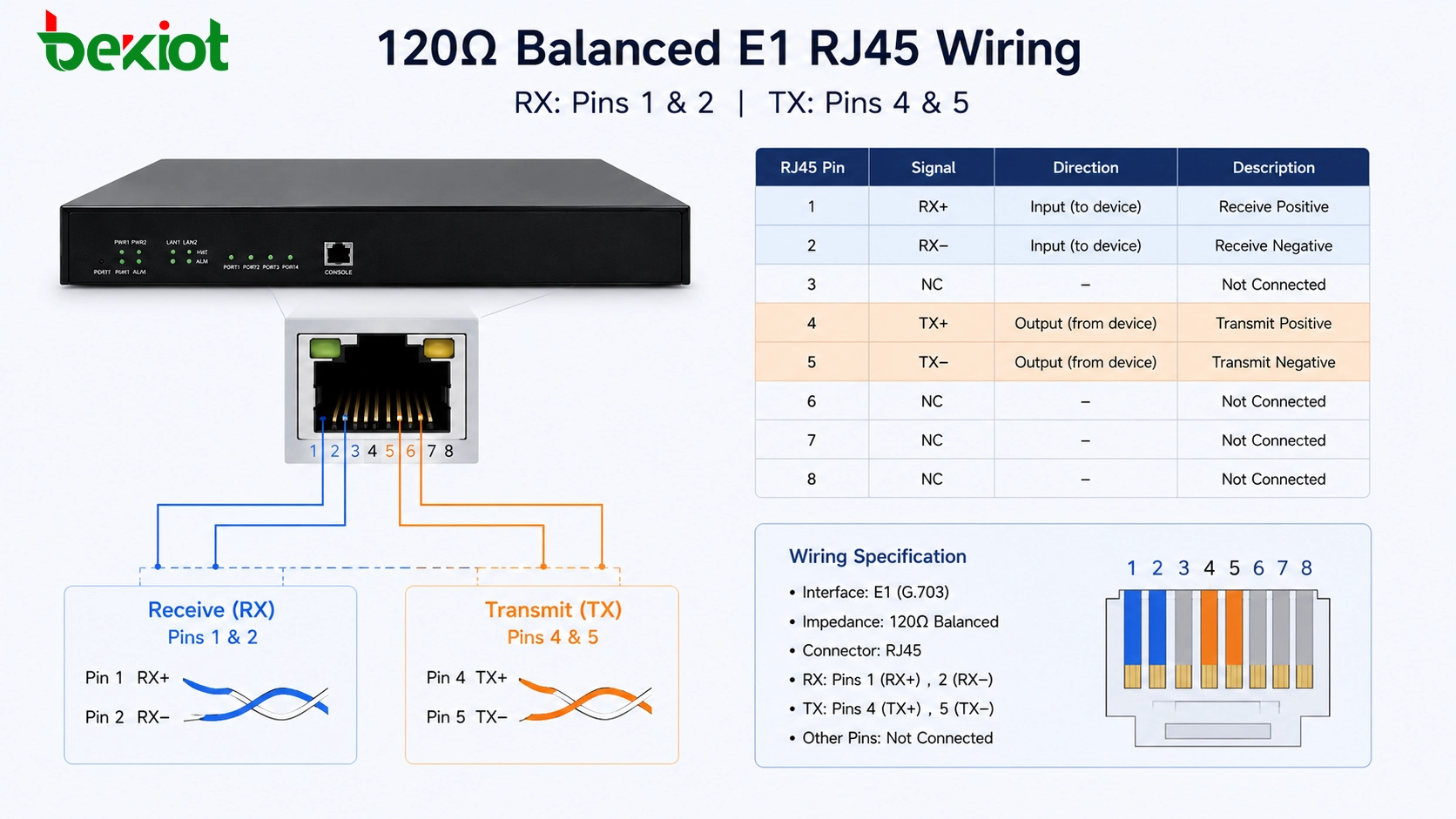

120オーム平衡E1のRJ45配線

120オーム平衡E1インターフェースの場合、接続は通常、RJ45プラグに外観が似た8ピン水晶コネクタを介して行われます。ただし、E1リンクで使用されるのは4つのピン（1、2、4、5）のみです。

一般的な配線方法は、ピン1と2をデータ受信、ピン4と5をデータ送信とすることです。別のE1デバイスに接続する場合、一方の側の受信ペアは他方の側の送信ペアと一致する必要があります。つまり、対向デバイスのピン定義に応じてクロス接続が必要になる場合があります。

キャリアが水晶ヘッドインターフェースを介してE1ハンドオフを提供する場合、この120オーム配線方法がよく使用されます。調整中に配線方向が不明な場合、技術者は通常、TX/RX構成が逆の2本のケーブルを用意し、どちらがE1リンクを立ち上げるかをテストします。これは、文書が不完全な場合の実用的なトラブルシューティング方法です。

75オーム不平衡E1のBNCケーブリング

もう1つの一般的なE1配線方法は、75オーム不平衡同軸接続です。この方法ではBNCコネクタと同軸ケーブルを使用します。E1デバイスは通常、受信用と送信用の2つのBNCポートを備えています。

配線の原理は同じです。一方のデバイスの受信ポートは対向デバイスの送信ポートに接続し、送信ポートは対向デバイスの受信ポートに接続する必要があります。言い換えれば、信号方向は両端間でクロスさせる必要があります。

BNC同軸配線では、中心導体が信号を伝送し、シールド層が接地に使用されます。この構造のため、機器の接地とケーブル品質の両方がリンク安定性に影響を与える可能性があります。接地不良、BNCコネクタの緩み、同軸ケーブルの損傷、またはTX/RX方向の誤りは、リンク障害、断続的なアラーム、または不安定な音声チャネルを引き起こす可能性があります。

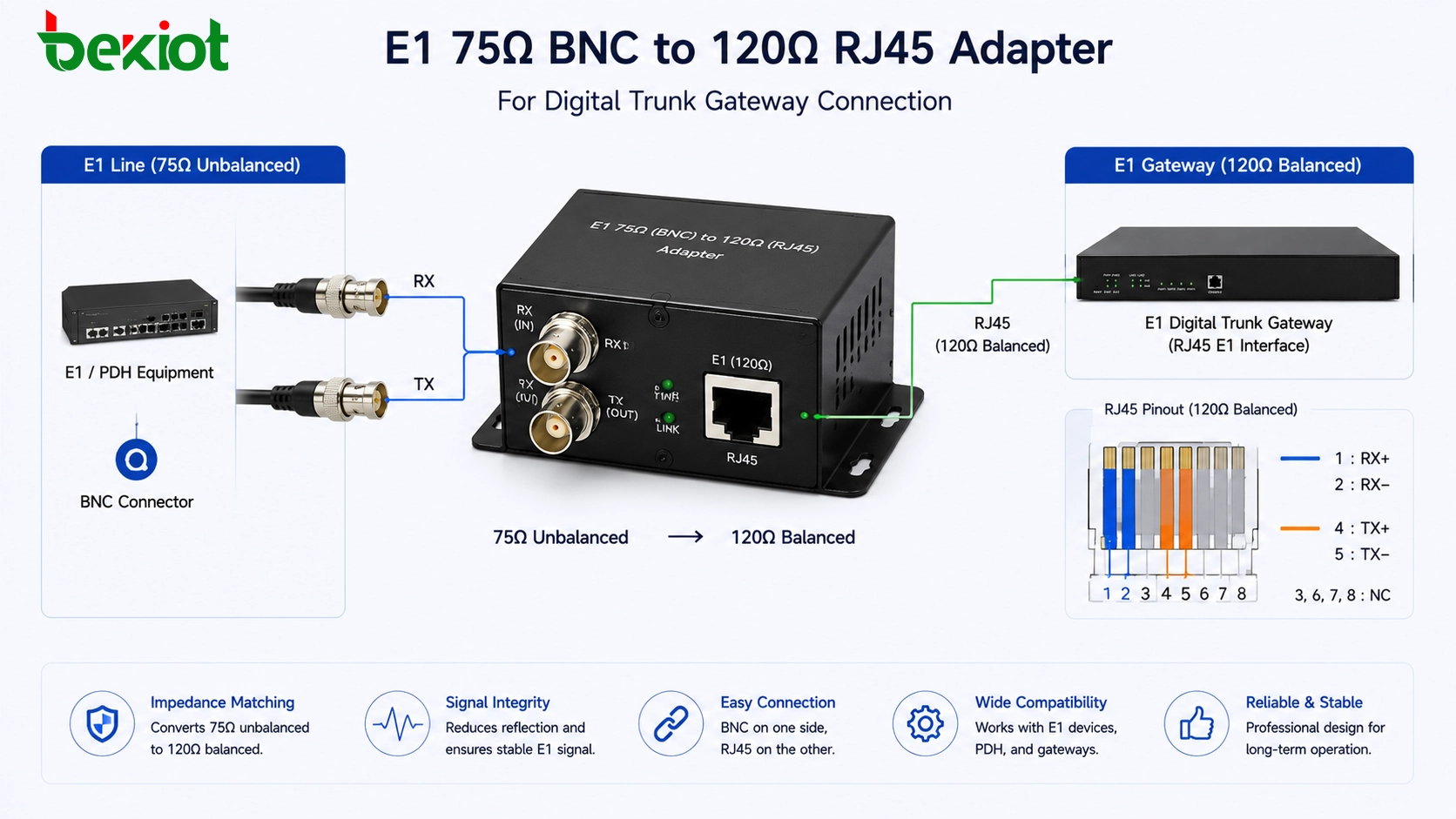

75オームから120オームへの変換の使用

実際のプロジェクトでは、E1インターフェースの不一致に遭遇することがよくあります。例えば、キャリアが75オームBNC E1回線を提供し、E1ゲートウェイまたはPBXトランクカードが120オームRJ45インターフェースを使用する場合があります。これはデバイスを接続できないことを意味するわけではありませんが、インピーダンス変換ソリューションが必要です。

75オームから120オームへのアダプタまたは変換ケーブルを使用して、2つの物理インターフェースタイプをブリッジできます。一方の側は75オームBNC同軸線に接続し、他方の側は120オームツイストペアRJ45インターフェースに接続します。TX/RXの関係は同じルールに従う必要があります：送信は受信に接続し、受信は送信に接続します。

このタイプのアダプタは、PSTNトランクの移行、PBXの交換、デジタルトランクゲートウェイの導入、キャリアハンドオフの変更時に特に役立ちます。これにより、プロジェクトチームは既存のE1回線を維持しながら、異なる物理インターフェースを持つ機器に接続できます。

距離とリンクステータスのチェック

ケーブル距離はE1導入時に確認すべきもう1つの要因です。実用的な配線ガイダンスでは、75オームと120オームのE1接続は通常500メートル以内で設計されます。ゲートウェイから機器へのジャンパ接続のほとんどはこれよりはるかに短いですが、E1ケーブルが機器室、配線盤、または建物のケーブル経路を通過する場合は距離を考慮する必要があります。

配線完了後、技術者はゲートウェイまたはトランクカードのE1リンクインジケータを確認する必要があります。多くのデバイスはアラームランプを使用してE1層が接続されているかを示します。一般的な設計では、赤色アラームランプが消灯するとリンク層が正常になったことを示す場合があります。一部のデバイスでは、E1リンクが確立されると緑色のランプが点灯することもあります。

インジケータの動作はメーカーによって異なる場合があるため、エンジニアはデバイスマニュアルを参照する必要があります。ただし、一般的なトラブルシューティングのロジックは同じです：E1リンクが立ち上がらない場合は、インターフェースタイプ、インピーダンス整合、TX/RXクロス、ケーブル導通、コネクタ品質、接地、キャリア側ステータス、フレーミングまたはシグナリング設定を確認してください。

現場配線時の一般的な問題

実用的な導入ワークフロー

キャリアハンドオフの確認

ケーブルを作成する前に、キャリアまたは上流デバイスが何を提供するかを確認します。プロジェクトチームは、ハンドオフが120オームRJ45、75オームBNC、または配線盤を介して提供される別の形式かを確認する必要があります。このステップにより、後で不要な配線変更を回避できます。

ゲートウェイインターフェースの特定

E1ゲートウェイまたはPBXトランクカードのインターフェースタイプを確認します。ゲートウェイがRJ45を使用し、キャリアがBNCを提供する場合は、事前に適切なアダプタを準備します。両方の側がRJ45を使用する場合は、ピン定義を確認します。両方の側がBNCを使用する場合は、どのコネクタがTXでどれがRXかを確認します。

信号方向に基づいてケーブルを構築

E1をコネクタの形状だけで配線しないでください。常に送信方向と受信方向を確認してください。120オームRJ45配線では、ピン1、2、4、5に注意してください。75オームBNC配線では、受信ポートを対向の送信ポートに接続し、送信ポートを対向の受信ポートに接続します。

ダイヤルプランテストの前にリンクを確認

E1リンク層は、SIPトランクルール、番号ルーティング、着信ルーティング、発信ルーティング、または通話テストを開始する前に正常である必要があります。物理E1層が安定していないと、上位層の設定を検証するのが困難になります。

最終配線標準を記録

プロジェクトの調整後、ケーブルにラベルを付け、最終的な配線方法を文書化します。これには、インターフェースタイプ、ピン順序、TX/RX方向、アダプタ使用、キャリアハンドオフの場所、ゲートウェイポート番号を含める必要があります。良好な文書化は将来のメンテナンスリスクを低減します。

最新の音声ネットワークにおけるソリューションの価値

現在SIPトランキングが広く使用されていますが、E1デジタルトランクアクセスは多くの音声プロジェクトで依然として重要です。一部の組織では、信頼性、番号継続性、または既存の通信契約のために、キャリアE1回線、従来のPBXシステム、またはデジタルトランクリソースを引き続き使用しています。E1トランクゲートウェイにより、これらのリソースを新しいIPベースの通信システムに統合できます。

E1ゲートウェイを使用すると、従来のPSTNトランク回線をIPPBX、ユニファイドコミュニケーションシステム、コールセンタープラットフォーム、指令プラットフォーム、または音声録音システムに接続できます。これにより、SIPベースのルーティング、集中管理、柔軟なシステム拡張を可能にしながら、既存の通信投資を保護できます。

システムインテグレーターにとって、正しいE1配線は単なる小さな設置ステップではありません。デジタルトランク層が安定した接続を確立できるかどうかを決定します。物理層が正しければ、クロック選択、シグナリング設定、番号計画、ルート制御、通話テストなどの後続作業がよりスムーズに進みます。

最終的な要点

E1デジタルトランクゲートウェイの配線は、主に2つの物理インターフェースタイプに依存します：120オーム平衡RJ45と75オーム不平衡BNCです。典型的なE1電話トランクは30音声チャネルを伝送でき、集中PSTNアクセスと統一番号リソースを必要とする大規模プロジェクトに適しています。

120オームRJ45配線では、一般的に使用されるピンは1、2、4、5で、ピン1と2が受信、ピン4と5が送信に使用されます。75オームBNC配線では、一方のコネクタが受信、他方が送信に使用されます。どちらの場合も、重要なルールは、ローカル受信側をリモート送信側に接続し、ローカル送信側をリモート受信側に接続することです。

75オームと120オームのインターフェースを接続する必要がある場合は、アダプタまたは変換ケーブルを使用する必要があります。ケーブル距離は一般に500メートル以内に収め、上位層の音声設定の前にリンクインジケータを確認する必要があります。安定したE1接続は、信頼性の高いPSTN対IP音声統合の基盤を提供します。

FAQ

E1 RJ45ポートはイーサネットポートと同じですか？

いいえ。コネクタは似ているかもしれませんが、E1 RJ45インターフェースはイーサネットネットワークポートではありません。送受信ペアに特定のピンを使用し、イーサネットデータの代わりにデジタルトランク信号を伝送します。

75オームE1回線は120オームE1ポートに直接接続できますか？

適切な変換なしに直接接続すべきではありません。物理インターフェースとインピーダンス要件に合わせるために、75オームから120オームへのアダプタまたは変換ケーブルを使用する必要があります。

E1アラームランプが点灯したままの場合、何を確認すべきですか？

TXとRXが正しくクロスされているか、インターフェースタイプが一致しているか、コネクタが適切に圧着または固定されているか、キャリア回線がアクティブか、ゲートウェイポートが正しく設定されているかを確認してください。

E1配線は電話番号を決定しますか？

いいえ。配線は物理トランク接続を確立するだけです。電話番号、着信ルーティング、発信ルーティング、シグナリングタイプ、通話ルールは、ゲートウェイ、PBX、またはIPPBXシステムで個別に設定されます。

E1調整後の文書化が重要なのはなぜですか？

E1配線には、カスタムケーブル、アダプタ、配線盤、キャリアハンドオフポイントが含まれる場合があります。明確な文書化により、将来のエンジニアが迅速にトラブルシューティングでき、TX/RX方向やインターフェース整合の偶発的な変更を防ぐことができます。
