積み込みラック付近でガス検知器が作動します。中央制御室は位置を確認し、最寄りのオペレーターに連絡し、該当カメラを表示し、影響を受けたゾーンの担当者に警告し、対応チームに通知しなければなりません。電話、無線、構内放送、ビデオ監視、警報システムが独立して動作する場合、各ステップで異なるコンソール、連絡先リスト、または操作手順が必要になります。

統合通信ソリューションは、これらのチャネルを1つの制御された運用環境に統合します。既存のすべてのネットワークを交換する必要はありません。代わりに、固定電話、無線システム、ページング機器、モバイル端末、カメラ、産業用アラームが承認された情報を交換し、協調した対応をサポートできるようにします。

分散運用における通信のギャップ

石油・ガス事業は、危険なプロセスエリア、遠隔生産サイト、常時有人の中央制御室を組み合わせています。製油所は産業用電話とプラント全体のページングに依存する一方、油田では移動無線、プライベートセルラーカバレッジ、衛星リンクを使用します。パイプライン担当者は主要指令センターから数百キロメートル離れている場合があります。

これらのリソースは、多くの場合、プロジェクトの異なるフェーズで設置されます。それぞれ別個の番号計画、無線グループ、管理プラットフォーム、保守手順を使用する場合があります。オペレーターは通常、定常運転中はこれらの違いを回避できます。しかし、ガス漏れ、火災、停電、パイプライン事故などの際には、孤立したシステム間の切り替えにより確認や対応が遅れる可能性があります。

通信評価は、各タイプのイベントにおける運用経路をトレースする必要があります：

• 現場作業員が異常状態を報告する方法

• 最初の電話を受ける中央制御室のポジション

• 発信者のサイトと機器エリアを識別する方法

• どの対応グループに連絡する必要があるか

• どの構内放送ゾーンが安全指示を受信するか

• どのカメラとプロセス信号が確認をサポートするか

• 一次ネットワークが障害の場合でも利用可能な通信経路

定常的な調整と緊急対応は同じワークフローに従うべきではありません。保守電話は標準の内線ルートを使用する場合があります。確認されたガス漏れは、優先通話、ゾーンページング、ビデオ表示、イベント記録、複数部門へのエスカレーションをトリガーする場合があります。

5つの運用レイヤーを中心にアーキテクチャを構築

レイヤー設計により、システムの責任範囲を明確に定義でき、プラットフォームが制御されていないインターフェースの集まりになるのを防ぎます。

フィールドおよびセンサーレイヤー

フィールドレイヤーには、通話、オーディオ、ビデオ、アラーム情報を生成するデバイスが含まれます。代表的な機器には、産業用電話、防爆電話、無線ハンドセット、インターホンステーション、ページングスピーカー、カメラ、緊急ボタン、環境センサーがあります。

プロセス計器および安全センサーは、温度、圧力、液位、流量、煙、可燃性ガス濃度を報告することがあります。通信プラットフォームはプロセス制御システムや安全計装システムを置き換えるものではありません。承認されたイベント情報を受信し、オペレーターへの通知、通話、または放送アクションに変換します。

担当者位置タグや車両位置情報デバイスは、有用なコンテキストを追加できます。アラームや緊急通報を受信した際、指令員はすべてのフィールドグループに連絡する代わりに、近くのチームを識別できます。

伝送レイヤー

伝送レイヤーは、産業用イーサネット、ファイバーリング、プライベート4G/5G、デジタルトランク無線、産業用ワイヤレスネットワーク、衛星通信を組み合わせることができます。各テクノロジーは異なる運用条件に対応します。

ファイバーは製油所やターミナル内で安定した容量を提供します。プライベートセルラーネットワークは、広大な生産エリアでのモバイル音声、ビデオ、データをサポートします。デジタル無線は即時グループ通信に引き続き有用であり、衛星リンクはオフショアプラットフォーム、孤立した井戸サイト、地上カバレッジ外の場所に必須サービスを拡張します。

ネットワーク技術は、カバレッジ、遅延、可用性、復旧要件に基づいて選択する必要があります。専門的な決定性ネットワークは、明確に定義された運用アプリケーションをサポートする場合にのみ検討すべきです。

プラットフォームレイヤー

プラットフォームレイヤーは、通話制御、メディア処理、ユーザー管理、録音、デバイス監視、システム統合を提供します。通信リソースを「タンクファーム無線」「岸壁ホットライン」「パイプラインセクター4」などの実用的な名前で表示し、指令員に技術的なポート番号を晒すことを避けられます。

ゲートウェイは、アナログ電話、無線ネットワーク、レガシーページング機器をIP環境に接続できます。これにより段階的な移行が可能になり、運用機器がサイトに適している限りサービスを継続できます。

アプリケーションレイヤー

アプリケーションは通信機能を運用ワークフローに変換します。音声指令、ビデオ通話、GIS表示、緊急ページング、インシデント会議、録音、当直管理、アラーム連携などが含まれます。

SCADAやDCSとの統合は、承認された明確に定義されたインターフェースを使用する必要があります。通信プラットフォームはアラーム状態、機器識別子、位置参照を受信できますが、制御コマンドはプラントの安全および認可ルールに従う必要があります。

オペレーターおよび表示レイヤー

指令コンソール、ワークステーションクライアント、大型ディスプレイ、認可されたモバイルデバイスが表示レイヤーを構成します。中央制御室インターフェースは、プロトコルや技術アドレスではなく、サイト、ユニット、運用機能ごとにリソースを整理する必要があります。

インシデント発生時、指令員はソースを特定し、音声通信を確立し、利用可能なビデオを表示し、関連のないデバイスリストを検索することなく正しい対応グループに連絡できる必要があります。

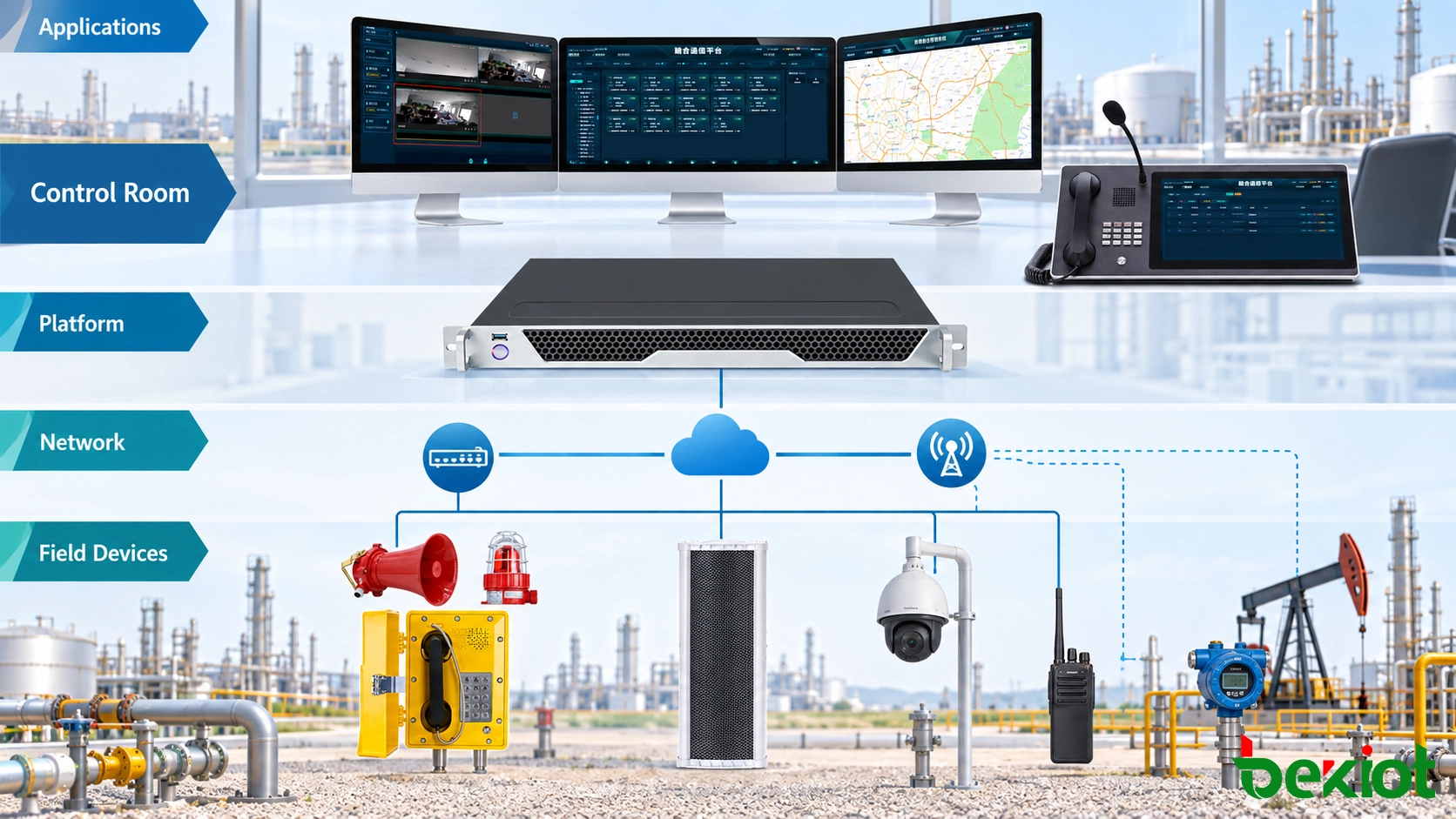

レイヤーアーキテクチャは、フィールド電話、無線、ビデオ、センサー、ページングリソースを接続し、通信システムとプロセス制御システム間の運用境界を維持します。

音声、ビデオ、データ、フィールドアラートを接続

固定音声と移動音声の統合

固定電話は、ポンプ室、積み込みステーション、制御棟、緊急通報ポイントで引き続き重要です。危険区域では、電話機、ケーブルエントリ、電源構成、付属品が設置ゾーンの認証要件を満たす必要があります。

無線システムは移動性と即時グループ通信を提供します。無線ゲートウェイまたはサポートされるシステムインターフェースは、選択されたトークグループを指令プラットフォームに公開できます。認可された指令員はアクティビティを監視し、プッシュ・ツー・トークを開始し、必要に応じて無線グループと電話またはモバイルユーザーを接続できます。

統合は無線規律を維持しなければなりません。すべての電話ユーザーがすべてのトークグループにアクセスできるべきではなく、電話-無線会議がクリティカルチャネルを必要以上に占有すべきではありません。

通話とビデオおよび位置情報の関連付け

電話番号はエンドポイントを識別しますが、位置情報ベースのデバイス記録はオペレーターにより有用なコンテキストを提供します。各フィールドデバイスは、サイト、プロセスユニット、フロア、アクセス経路、近くのカメラ、担当部門に関連付けることができます。

緊急通話が到着すると、プラットフォームは登録された位置を表示し、関連するカメラビューへのアクセスを提供できます。ビデオはオペレーターが目視状況を評価するのに役立ちますが、プロセス制御担当者や現場作業員からの確認に代わるものではありません。

GISは、パイプライン、井戸サイト、広く分散した施設に特に有用です。報告ポイント、近くのチーム、アクセス道路、利用可能な通信カバレッジを表示できます。マップは、完全な資産管理システムを複製するのではなく、対応に必要な情報に焦点を当てるべきです。

アラーム信号をターゲット通知に変換

火災パネル、ガス検知システム、緊急ボタン、境界警報は、イベント信号を通信プラットフォームに提供できます。各承認信号は、一般的なサイト全体の通知をトリガーするのではなく、定義されたワークフローにマッピングされるべきです。

積み込みラック付近の可燃性ガス警報は、以下のシーケンスを開始する可能性があります：

1. 警報ソースと関連運用ゾーンを表示。

2. 指定された中央制御室ポジションに通知。

3. 統合が利用可能な場合、関連カメラグループを開く。

4. 現地オペレーターまたは対応チームと連絡を確立。

5. 影響を受けたページングゾーンに事前承認済みメッセージを送信。

6. 確認、エスカレーション、終了時刻を記録。

自動放送は、検証済みのソースと明確に定義された対応があるイベントに限定すべきです。解釈を要するイベントは、最初に指令コンソールに表示し、オペレーターの確認を求めることができます。

解決までインシデントをアクティブに維持

緊急記録は、責任オペレーターが結果を確認するまでアクティブに維持する必要があります。緑色のデバイスアイコン、確認済みアラーム、完了した放送タスクは、フィールド状況が解決されたことを証明しません。

インシデント記録は、元のアラームを通話、ページングタスク、ビデオ参照、オペレーターアクション、フィールドフィードバックと結び付けることができます。これにより、事後レビューのための時系列記録が作成され、確認やエスカレーションの遅延を特定するのに役立ちます。

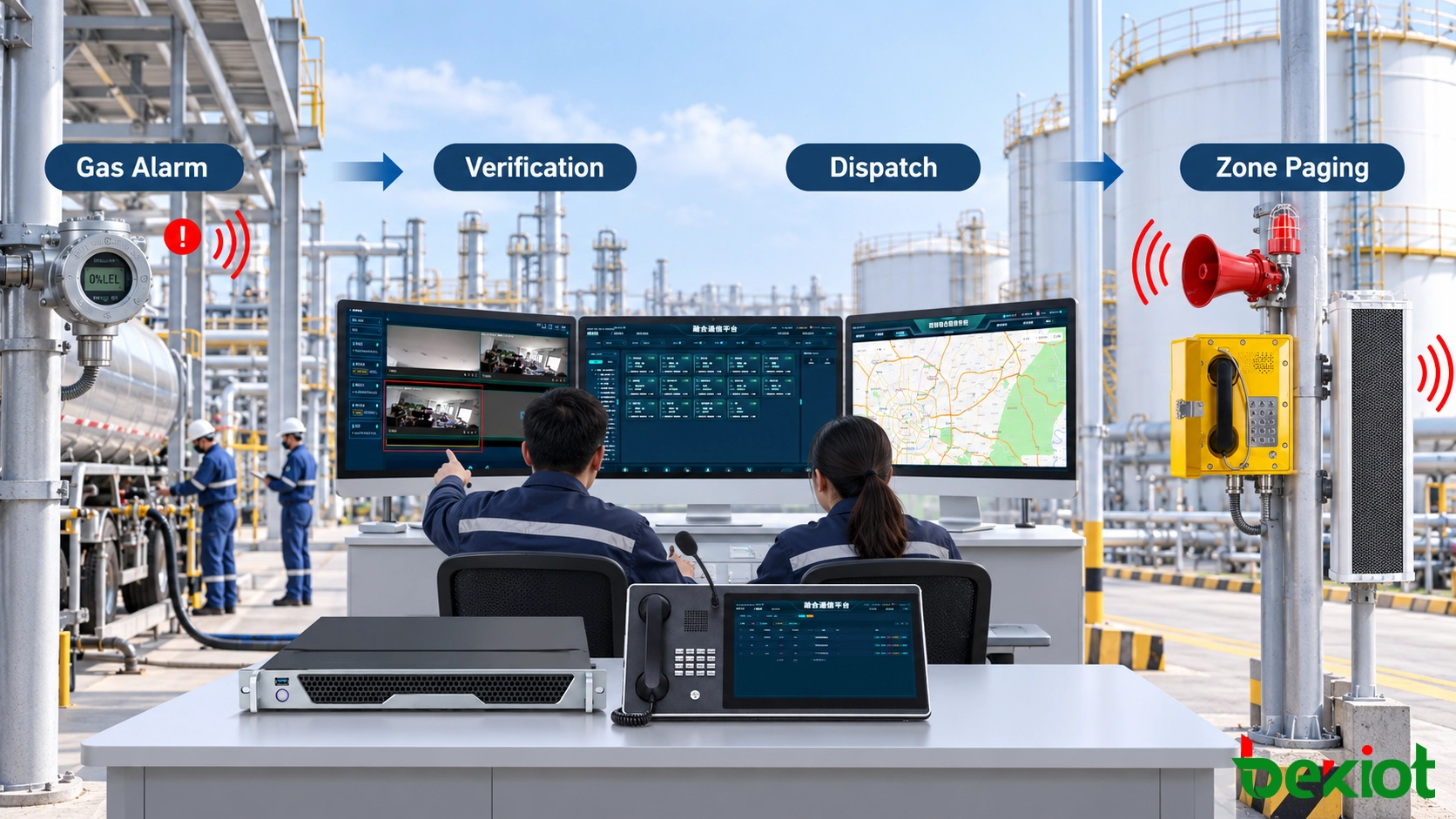

承認済みワークフローは、イベントソースをオペレーター確認、フィールド通信、ターゲットページング、対応追跡に結び付けます。

インシデント発生前に障害に備えた設計

石油・ガス通信システムは、機器故障、リンク損傷、外部接続の一時的損失を通じて稼働を継続しなければなりません。冗長性は、単に二重機器を追加するのではなく、信頼できる障害シナリオに対処する必要があります。

完全なサービスの復旧目標を定義

復旧時間、サービス可用性、無線カバレッジの目標は、運用リスク、ネットワークアーキテクチャ、選択された機器に応じてプロジェクトごとに定義する必要があります。高速ファイバーリング復旧や高いサーバー可用性だけでは、障害後にフィールドユーザーが通話を完了できることは保証されません。

受入テストは、ネットワーク復旧、サーバーフェイルオーバー、メディアセッション復元、ゲートウェイ再接続、エンドポイント登録を含む完全な通信経路を検証する必要があります。これらの段階は異なる速度で復旧する場合があります。

ハートビート監視は、サーバー、ゲートウェイ、またはネットワーク経路の損失を検出できます。選択された間隔と障害しきい値は、短時間のネットワーク変動による不要な切り替えと、タイムリーな復旧のバランスを取る必要があります。

メッセージ完全性チェックは伝送エラーを検出でき、確認応答メカニズムはエンドポイントまたはオペレーターがイベントを受信したかどうかを確認します。影響の大きい手動アクションについては、プロジェクトはロールベースの承認または第二の認可オペレーターによる確認を要求する場合があります。

配信基準は正確に定義する必要があります。アプリケーションによっては、配信成功はサーバーによる受諾、エンドポイントによる受信、フィールドでの再生確認、またはオペレーターによる確認を意味する場合があります。

共有障害ポイントの排除

1台のスイッチと1つの電源回路に接続された2台のサーバーは、完全な冗長性を提供しません。システムレビューは以下をカバーする必要があります：

• サーバーおよびデータベースの可用性

• コアおよびアクセススイッチ経路

• ファイバールートおよび建物進入ポイント

• UPS容量および発電機バックアップ電源

• 無線コントローラーおよびゲートウェイ接続

• WAN、プライベートセルラー、衛星への依存

• DNS、NTP、認証、証明書サービス

リモート施設は、ローカル通信ノードまたは事前定義されたフォールバックルートを保持できます。WAN接続が利用できない場合でも、現地要員はサイトの制御室に連絡し、必須の警告を発することができるべきです。

すべてのインターフェースにセキュリティを適用

通信、プロセス制御、エンタープライズネットワークは、サイトのセキュリティアーキテクチャに従って分離する必要があります。ファイアウォールおよび産業用セキュリティゲートウェイは、トラフィックを承認されたシグナリング、メディア、管理サービスに制限できます。

各端末は個別アカウントまたはデバイスIDを使用する必要があります。オペレーター、メンテナンス、管理者のロールには別々の権限が必要です。リモート管理は、制御されたアクセス経路を通じて行い、フィールドデバイスのWebインターフェースを直接インターネットに晒すべきではありません。

暗号化は、完全な経路でサポートされている場合、シグナリング、メディア、管理トラフィックを保護できます。互換性テストは必須です。なぜなら、トランスポート、証明書、またはコーデックの不一致が、個々のコンポーネントが正しく動作していても通信を中断させる可能性があるからです。

重要記録は、敷地内または承認されたプライベート環境に保持できます。最終的な取り決めは、すべてのプロジェクトに同じストレージモデルを適用するのではなく、組織のサイバーセキュリティ、データ分類、規制要件に従うべきです。

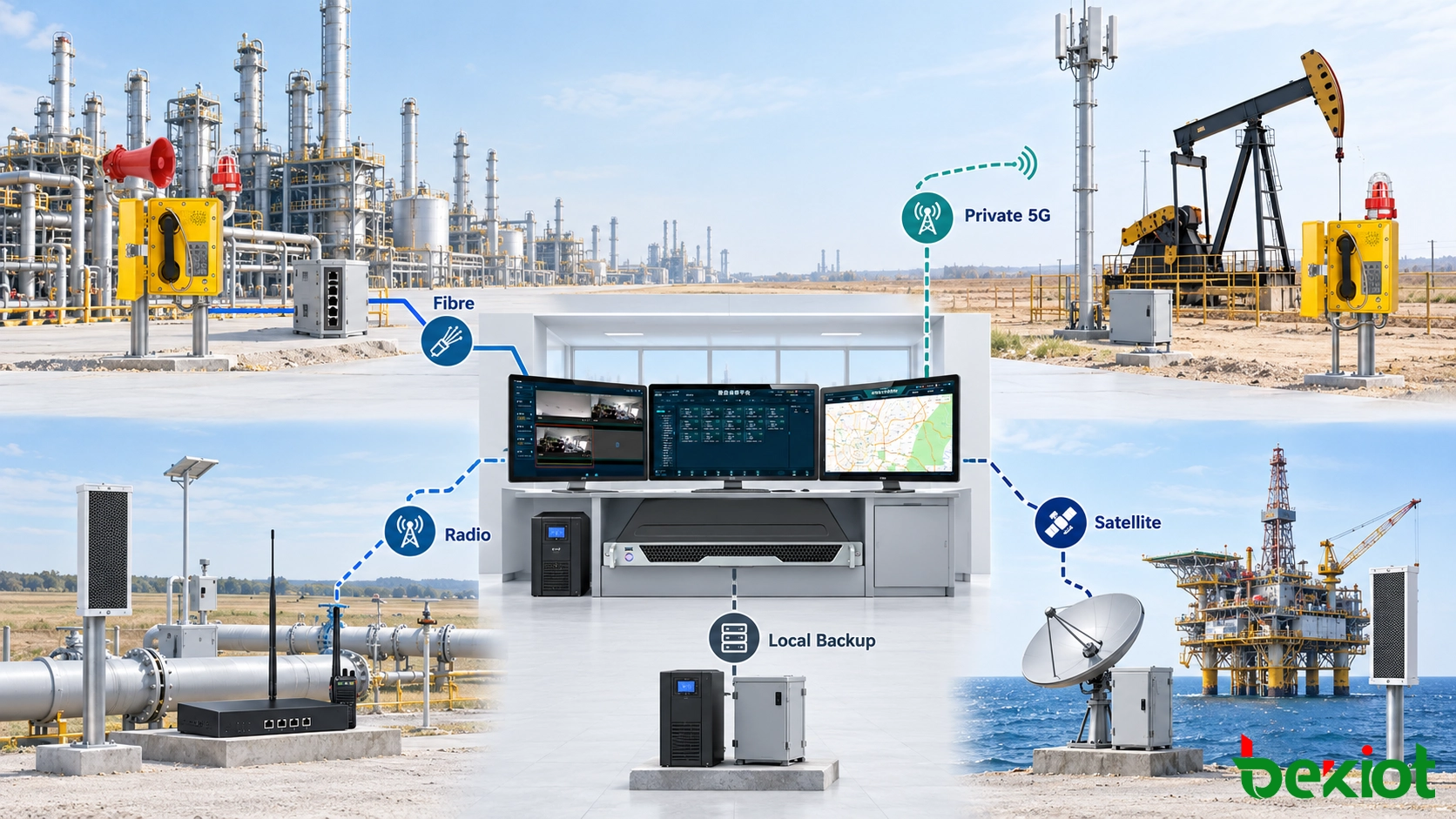

ファイバー、プライベートセルラー、無線、衛星リンクはさまざまな形の復元力を提供し、ローカル通信はリモート接続が失われた場合でも必須サービスを維持します。

各運用環境に合わせた導入

油田および遠隔生産ステーション

坑口、計量ステーション、集約施設は、固定インフラが限られた広大なエリアに分散している場合があります。プライベートセルラーまたは産業用ワイヤレスリンクは音声、ビデオ、フィールドデータを伝送し、デジタル無線は移動要員のグループ通信をサポートします。

リモートステーションは産業用CPEを使用して、ローカルIPデバイスを利用可能なWANに接続できます。地上カバレッジが信頼できない場合、衛星通信が必須音声およびインシデント報告のバックアップ経路を提供できます。

製油所および処理プラント

製油所は、制御室、プロセスユニット、タンクファーム、ユーティリティ、積み込みエリアを組み合わせています。固定産業用電話および構内放送端末は予測可能な通信ポイントを提供し、無線ハンドセットは作業エリア間を移動するオペレーターをサポートします。

アラーム統合は、プラントのプロセスおよび安全境界を尊重しなければなりません。圧力またはガス警報は影響を受けたユニットを識別し通信プラットフォームに通知できますが、メッセージ、受信者、放送範囲は承認された対応マトリックスで定義する必要があります。

オフショア施設

オフショアプラットフォームは、陸上との接続が利用できない場合でも、信頼できるローカル通信を必要とします。プラットフォーム上の電話、無線、ページング、一般警報機能は、リモートデータセンターのみに依存すべきではありません。

衛星またはマイクロ波リンクは、プラットフォームを陸上運用と接続できます。帯域幅ポリシーは、輻輳時に音声、アラーム情報、運用ビデオを優先すべきです。重要でないトラフィックは制限し、クリティカル通信が利用可能であることを確保できます。

貯蔵ターミナルおよび積み込みエリア

タンクファーム、ポンプ室、トラック積み込みラック、海上岸壁では、フィールドオペレーターと制御室の間の明確な通信が必要です。固定通報ポイントは、担当者が手袋を着用している、モバイルデバイスが制限されている、または機械騒音で通常の電話が不適切な場合に有用です。

ゾーンページングにより、定常的な積み込み指示がターミナル全体を妨害することを防ぎます。確認された緊急時には、オペレーターは対象を1つの積み込みラックから周辺のタンクエリア、そして必要に応じて施設全体に拡大できます。

長距離パイプライン

パイプライン通信は、制御センター、ポンプステーション、バルブサイト、移動検査チームをサポートする必要があります。GISは、通話とアラームをキロメートル標、アクセス道路、近くの要員に関連付けることができます。

フィールドチームは、ローカルカバレッジに応じてプライベートセルラー、公衆移動体通信、デジタル無線、または衛星端末を使用できます。指令プラットフォームは、これらのリソースを1つの運用ディレクトリを通じて表示し、それぞれの異なる可用性、アクセス、優先ルールを維持できます。

関連ソリューション: Becke コンバージド通信システム

完全な応答チェーンの試運転

試運転は、定常運転および緊急時に要員が通信する方法を再現する必要があります。SIP登録、無線信号強度、またはサーバーステータスのみをテストしても、個々のサブシステム間の未検証のギャップが残ります。

受入計画は以下をカバーする必要があります：

• フィールド電話、制御室、認可された外部宛先間の通話

• 無線グループ選択、プッシュ・ツー・トーク制御、電話-無線接続

• 通常および高騒音動作条件下での構内放送カバレッジ

• 発信者名、機器エリア、マップ位置の精度

• 警報ソースマッピングおよび正しいページングゾーンの選択

• インシデントに関連するビデオ表示および録画

• オペレーター確認、エスカレーション、イベント終了

• サーバー、ネットワーク、ゲートウェイ、電源障害後の復旧

• WANまたはプライベートセルラー中断時のローカル通信

• フェイルオーバー後のデバイスID、優先度、録音の復元

カバレッジは実際の運用環境で検証する必要があります。鉄骨構造、貯蔵タンク、プロセス機器、気象、機械騒音は、机上計算とは大きく異なる結果を生じる可能性があります。

フェイルオーバーテストの成功は、ネットワーク復旧以上のものを確認しなければなりません。エンジニアは、フィールド通話が正しいオペレーターに届くこと、無線グループが利用可能であること、アラームが位置データを保持していること、録音が継続されること、緊急放送が定常トラフィックに優先することを検証する必要があります。

最終文書は、デバイスID、ネットワーク接続、無線リソース、ページングゾーン、アラームマッピング、オペレーター権限、バックアップルートを記録する必要があります。また、各ルーティングルールがどこに保存されているかを特定し、将来の変更が端末、ゲートウェイ、サーバーに競合する設定を残さないようにする必要があります。

石油・ガス通信ソリューションの有効性は、運用の継続性に依存します。正しいフィールドユーザーと正しい制御室機能を接続し、インフラの一部が故障した場合でも必須通信を維持し、各インシデントがどのように処理されたかの明確な記録を提供しなければなりません。

よくある質問

中央プラットフォームが故障した場合でも緊急ページングは利用可能であるべきですか？

必須ページングは、施設に適した文書化されたフォールバック方法を持つべきです。アーキテクチャによっては、ローカルページングコントローラー、緊急マイク、ハードワイヤード入力、または事前定義されたエッジレベルの放送機能が含まれる場合があります。フォールバック経路は、定期訓練および受入テストに含める必要があります。

インシデント中に通信優先度はどのように割り当てるべきですか？

優先度は承認された対応マトリックスに従うべきです。緊急通報、アラーム通知、避難メッセージは定常ページングや非クリティカルな会話に優先し、クリティカル無線グループへのアクセスは認可されたオペレーターに限定されるべきです。これらのルールは、同時トラフィック条件下でテストする必要があります。

リモートサイトにはどのくらいの帯域幅が必要ですか？

帯域幅は、同時音声通話数、ビデオストリーム、無線接続、データアプリケーションによって異なります。計算にはプロトコルオーバーヘッド、ピーク使用量、緊急運用のための十分な予備を含める必要があります。利用可能なリンクが制限されている場合、音声およびアラームトラフィックを優先すべきです。

どの通信記録を保存すべきですか？

保存する情報には、通話記録、オペレーターアクション、アラーム確認、ページング履歴、設定変更、認可された音声録音が含まれる場合があります。保存期間は、会社の方針、契約上の義務、該当するプライバシーまたは業界要件に従うべきです。

請負業者はどのように一時的なシステムアクセスを取得すべきですか？

請負業者には、個別の期間制限付きアカウントを付与し、作業に必要なサイトおよび機能に制限するべきです。共有管理者資格情報は使用すべきではありません。一時的な権限は自動的に期限切れとなり、その作成、使用、削除はセキュリティ監査ログで可視であるべきです。
