複数拠点の緊急指令：中央制御とローカルレジリエンス

ある企業が、中央指令センター、3か所の生産工場、複数の遠隔変電所を運用しているとします。通常運用時には、通話、警報、無線グループ、ページング業務が1つのプラットフォームを通じて調整されます。本社の指令員は、現場端末を監視し、各拠点のチームと連絡を取り、接続されたすべての拠点で発生する事案への対応を支援できます。

しかし、いずれかの工場へのWAN接続が途絶えた場合でも、中央ネットワークが復旧するまでその拠点の緊急通信を停止させることはできません。作業員は引き続き現地の制御室に電話をかけられなければならず、オペレーターは安全指示を発信し、無線利用者は影響を受けた拠点内で連携を続ける必要があります。

したがって、設計上の課題は単に複数拠点を接続することではありません。中央による連携と、十分なローカル自立性をどのように両立させるかが重要です。通常運用時には、中央プラットフォームが統合的な可視化と拠点横断の制御を提供します。障害発生時には、各重要拠点が人員の安全確保と必要不可欠な業務の維持に必要な通信機能を保持します。

中央集中型指令に生じる脆弱性

中央集中型の指令システムは、分散した組織の管理を簡素化します。内線番号、無線チャンネル、放送ゾーン、ユーザー権限、録音、イベントログを1つの体系で管理できます。本社はネットワーク全体の稼働状況を把握し、複数拠点に影響する事案が発生した際にリソースを調整できます。

このモデルは、中央サーバーと通信経路が利用可能な間は効率的に機能します。リスクが生じるのは、すべてのローカルサービスが遠隔のプラットフォームに依存している場合です。光ファイバーの断線、ルーター障害、VPNの中断、ファイアウォールの設定エラー、中央サーバーの障害によって、現地のスイッチ、電話機、インターホン、スピーカーが正常に稼働していても、その拠点が孤立する可能性があります。

依存関係が分かりにくい場合もあります。同じ施設内の別の機器へ電話をかけているように見えても、実際にはSIPシグナリングとメディアが遠隔データセンターを経由していることがあります。WANに障害が発生すると、本来は拠点内で維持できたはずの通信経路まで不必要に失われます。

レジリエントなアーキテクチャでは、中央集中管理と必要不可欠なローカル運用を分離します。中央指令センターはネットワークを統括しますが、すべての緊急通話、放送、警報を処理できる唯一の拠点にはしません。

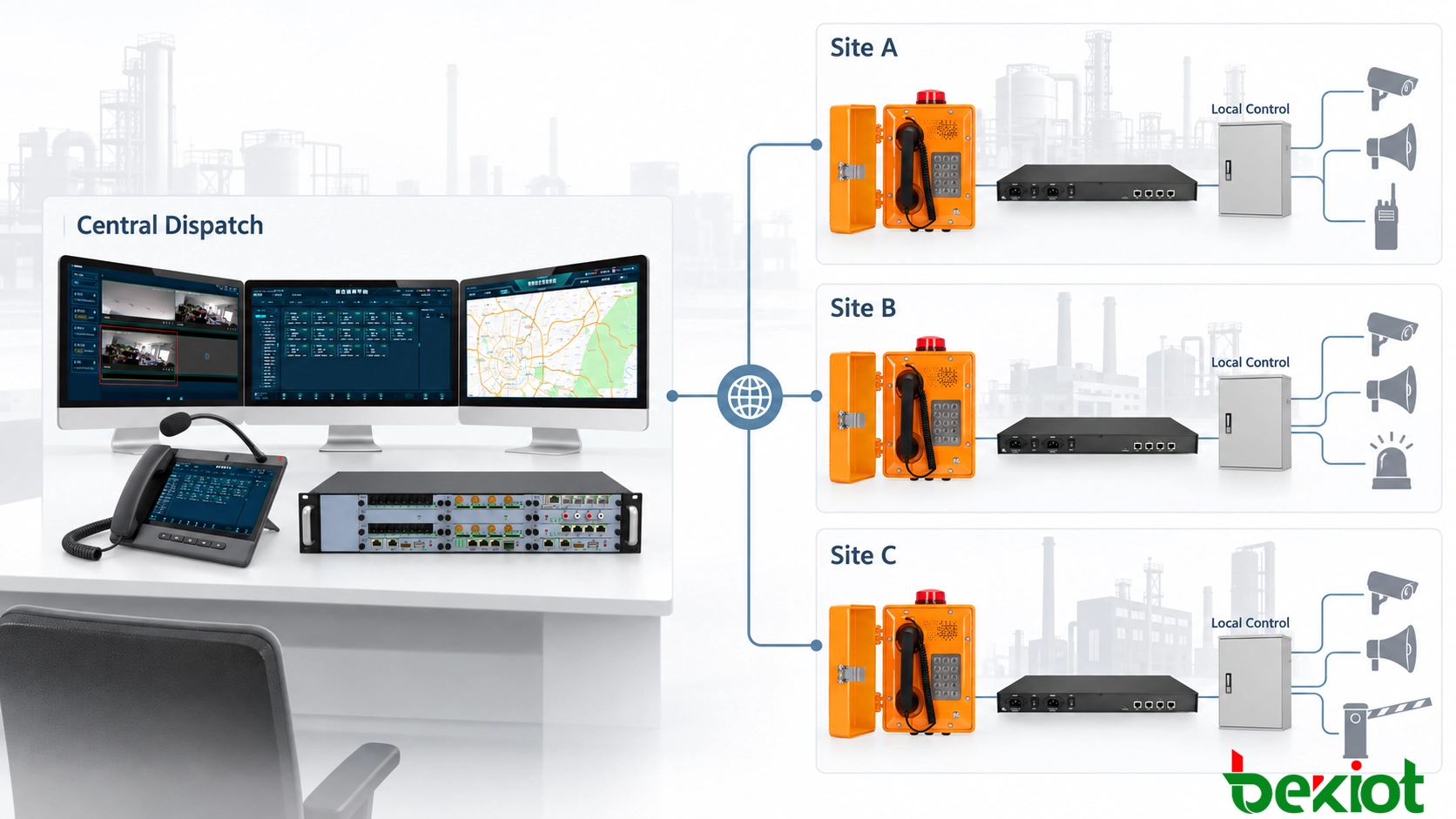

中央・拠点・現場の通信レイヤー

実用的な複数拠点システムは、中央指令レイヤー、拠点制御レイヤー、現場通信レイヤーに分けることができます。各レイヤーは、通常運用時、拠点孤立時、システム復旧時にそれぞれ異なる役割を担います。

中央指令レイヤー

中央レイヤーは、組織全体の連携を担います。メイン指令プラットフォーム、中央SIPサーバー、録音サービス、GISアプリケーション、警報管理、システムデータベース、オペレーターコンソールなどで構成されます。

権限を付与された指令員は、接続されている任意の拠点の利用者と通話し、無線グループを選択し、拠点横断の会議通話を設定し、放送を開始し、複数施設のイベントを確認できます。中央管理では、番号計画、ユーザーの役割、ルーティングポリシー、共通システム設定も維持します。

拠点制御レイヤー

各重要拠点には、明確に定義されたローカル制御機能を配置します。施設の規模やリスクに応じて、ローカルSIPサーバー、サバイバブルゲートウェイ、小型指令コントローラー、ページングサーバー、統合通信アプライアンスなどで構成できます。

拠点レイヤーは、中央サービスに接続できない場合に必要となる機能を維持します。重要端末の登録、内線通話の処理、緊急番号のルーティング、警報入力の受信、ローカル無線チャンネルの接続、指定された放送ゾーンの起動が可能です。

ローカルシステムが中央のすべての機能を再現する必要はありません。孤立中は、組織全体のレポート、グローバルディレクトリ管理、拠点横断のリソース調整を利用できない場合があります。ローカルレジリエンスの目的は必要不可欠な通信を維持することであり、すべての拠点に完全な第2本社を構築することではありません。

現場通信レイヤー

現場レイヤーには、産業用電話機、緊急通報端末、SIPインターホン、ページングマイク、ホーンスピーカー、無線ゲートウェイ、携帯無線機、警報インターフェースが含まれます。これらの機器は、作業員や一般利用者を適切な制御拠点につなぎます。

同じ施設内で開始し終了する通信は、アーキテクチャ上可能な限りローカルネットワーク内に維持することが望まれます。現場電話機とローカル制御室との通話を、遠隔データセンターへ不必要に依存させるべきではありません。シグナリングとメディアをローカルでルーティングすることで、WANへの依存と付加的な遅延を低減できます。

関連ソリューション：統合通信システム

通常運用時の制御責任

すべてのサービスが利用可能な場合、中央指令センターが運用全体の状況を把握します。接続された拠点の端末登録、ネットワーク状態、通話中の呼、警報、オペレーターの操作状況を監視します。

中央指令員は、ローカル制御室や現場利用者と直接通話できます。また、異なる拠点の電話機、無線利用者、移動対応チームを含む一時的な通信グループも作成できます。これは、複数拠点から人員や機材を動員する必要がある事案で重要になります。

ローカルオペレーターは、自施設内に限定された事案に対する権限を保持します。保守依頼、軽微な設備警報、拠点固有の安全放送などは、本社が監視しながら現地で対応できます。これにより、中央による不要な介入を減らし、事案に最も近い担当者が即座に対応できます。

責任範囲は導入前に定義する必要があります。システム設計では、どの機能を本社が担当し、どの機能をローカル制御下に残し、どのような条件で権限を一方のレベルからもう一方へ移行するかを明確にします。

中央の権限によってローカル警報が遅れてはなりません。工場内のガス検知器が作動した場合、本社がまだ事案を確認していなくても、ローカルオペレーターは影響区域の放送ゾーンへ即座にアクセスできる必要があります。同時に、事案が広域化した場合には、中央指令が複数拠点へ指示を発信する権限を持つ必要があります。

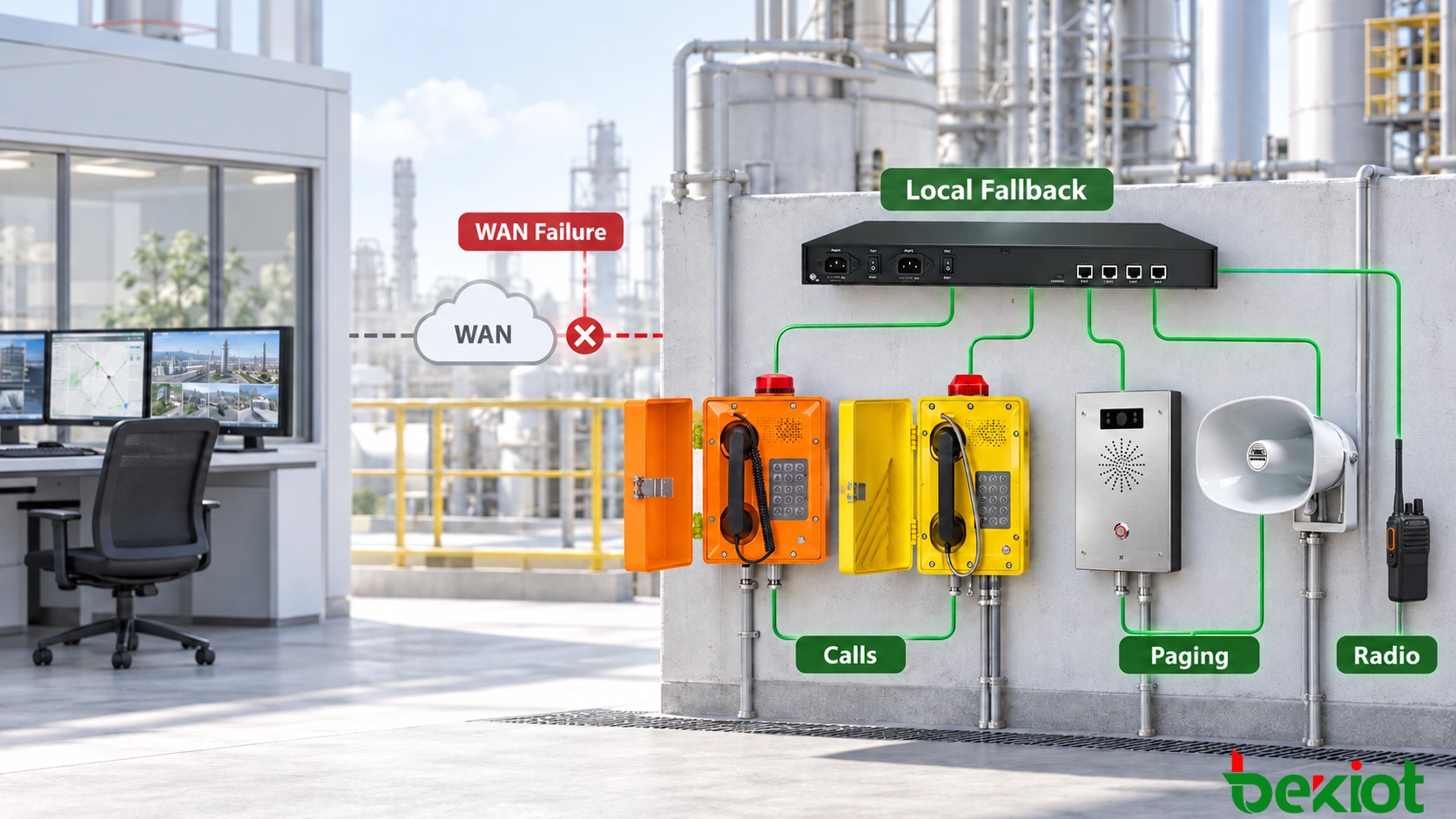

中央制御からローカル運用への移行

ローカルフォールバックは、拠点が中央通信サービスに接続できなくなった時点で開始されます。システムは、実際の障害と短時間の遅延または一時的なパケット損失を区別する必要があります。1回の応答欠落だけで判断すると、不要な切り替えが発生する可能性があります。

ヘルスチェックでは、SIP登録状態、サーバーのハートビート、経路監視、ネットワーク到達性を組み合わせることができます。ローカルシステムは、設定された条件が満たされた場合にのみフォールバックを開始します。

一般的な移行は、次の順序で行われます。

1. 拠点がプライマリ中央サーバーまたはWAN接続の喪失を検知します。

2. 短時間の障害でないことを確認するため、定められた期間にわたって中央サービスへの再接続を試みます。

3. 利用可能な場合は、セカンダリ中央サーバーまたは代替ネットワーク経路への接続を試みます。

4. 中央へのアクセスが引き続き利用できない場合、必要不可欠なサービスをローカルコントローラーへ移行します。

5. ローカルダイヤルプラン、緊急番号、指令グループが有効になります。

6. 通常は本社へ送られる通話を、ローカルオペレーター席が受信します。

7. ページング、インターホン、無線、警報の各機能は、承認されたローカルモードで継続します。

8. 拠点は障害と、それ以降のすべての通信活動を記録します。

端末とゲートウェイの制約

フェイルオーバー時の動作は機器によって異なります。一部のSIP端末は、プライマリ、セカンダリ、ローカルの登録先をサポートします。一方、1台のサーバーにしか登録できず、サバイバブルゲートウェイ、ローカルDNSポリシー、仮想アドレス、ネットワークレベルの切り替えに依存する機器もあります。

これらの違いは、機器選定時に確認する必要があります。すべての電話機、スピーカー、インターホン、ゲートウェイが自動的にローカルサーバーへ移行すると想定して設計することはできません。登録の復旧時間、再試行間隔、通話中の呼の動作も機器によって異なります。

自動切り替えと手動引き継ぎ

管理者を待たずに通信を継続する必要がある場合、自動フォールバックが有効です。中央の障害発生からローカルサービス復旧までの時間を短縮できます。

ただし、一部の指令機能では、権限を持つローカル責任者による確認が必要な場合があります。手動確認を設けることで、不安定なWAN接続によって制御構造が何度も切り替わったり、ローカル緊急手順が不必要に起動したりすることを防げます。

縮退運用モード

拠点が孤立した場合、すべての機能が維持されるとは限りません。拠点横断の会議通話、中央集中型ビデオサービス、グローバルディレクトリ、高度なレポート機能が利用できなくなる場合があります。縮退運用モードでは、緊急通話、ローカルページング、無線通信、警報処理、必要不可欠な録音のみを維持できます。

オペレーターインターフェースには、利用可能な機能を表示する必要があります。孤立状態を明確に示すことで、通話、無線送信、放送が本社や切断された別拠点へ届いているという誤認を防げます。

部分障害と複数拠点障害の管理

分散システムの障害は、必ずしも単純かつ予測可能な形で発生するとは限りません。ある拠点がWAN接続を失っても、別の拠点は接続を維持している場合があります。広域ネットワーク障害によって複数拠点が同時に孤立することもあります。また復旧時には、一部のサービスがほかのサービスより先に戻る場合があります。

このため、運用状態は拠点ごとに個別管理する必要があります。本社が拠点Aの制御を続ける一方で、拠点Bはローカル運用に切り替わり、拠点Cはバックアップのモバイル回線または衛星回線を通じて通信する場合があります。プラットフォームは、ネットワーク全体を単純にオンラインかオフラインのいずれかとして扱うべきではありません。

複数拠点のローカルモード移行

複数の施設が同時に孤立した場合、各ローカルコントローラーがそれぞれの必要不可欠なサービスを管理します。障害によって通話が別の孤立拠点へ誤ってルーティングされないよう、緊急番号、放送ゾーン、無線リソースは正しい拠点に関連付けたままにします。

代替回線が利用できる場合、各拠点は限定された情報を本社へ報告できます。警報の概要や短いステータスメッセージを、映像ストリーム、大容量の録音データ、通常の管理トラフィックより優先させることができます。

指令の競合防止

ネットワークが部分的に復旧すると、制御の競合が発生する可能性があります。本社が拠点へのアクセスを回復しても、ローカルオペレーターが進行中の緊急事案に対応している場合があります。両方のレベルから整合しない指令が出されると、現場利用者が重複する通話や矛盾した放送を受ける可能性があります。

システムには、明確な権限モデルが必要です。進行中のローカル緊急セッションは、終了するか正式に移管されるまでローカル制御下に維持できます。あるいは、中央の責任者が引き継ぎを要求し、現在誰が事案を管轄しているかをローカルコンソールに表示できます。

放送の優先度にも明確なルールが必要です。ローカル避難放送が、本社からの通常放送によって中断されてはなりません。ただし、確認済みの組織全体に対する緊急指令は、優先度の低いローカルトラフィックより高い権限を持たせることができます。

制御分断の回避

制御分断とは、中央とローカルの両プラットフォームが同じ拠点を自らの管轄下にあると認識する状態です。これにより、通話の重複、警報の反復、機器状態の競合、記録の不整合が発生する可能性があります。

セッション所有権、拠点識別子、制御状態フラグは、この状態の防止に役立ちます。ローカルモードへ移行した拠点にはその状態を明示し、接続状態と権限状態が確認されるまで中央からの操作を制限します。

復旧タイマーによって、短時間での頻繁な切り替えも防げます。接続が回復した後、システムは定められた安定期間を待ってから制御を移管できます。その期間中にWANが再び障害となった場合、拠点は運用モードを何度も切り替えず、ローカルモードを維持します。

復旧、データ同期、検証

ネットワーク接続が回復しても、拠点がすぐに中央制御へ戻れるとは限りません。復旧プロセスでは、まず中央SIPサービス、指令アプリケーション、データベース、認証システム、メディア経路を検証します。

通話中の緊急通話や放送は、通常、登録先や経路を変更する前に完了させます。WANが復旧したという理由だけで進行中の避難放送を中断すると、ローカルモードをさらに数分間維持するよりも大きなリスクを招きます。

中央指令への権限返還

中央サービスが必要な期間にわたって安定した後、拠点は管理された復帰を要求または受け入れることができます。ローカルコンソールに変更内容が表示され、中央プラットフォームは責任を再び引き継いだことを確認します。

ローカル制御を解除する前に、拠点の状態、発生中の警報、未完了の通信業務を確認します。これにより、ローカルで確認済みの事案が、本社で未応答の新規事案として再表示されることを防ぎます。

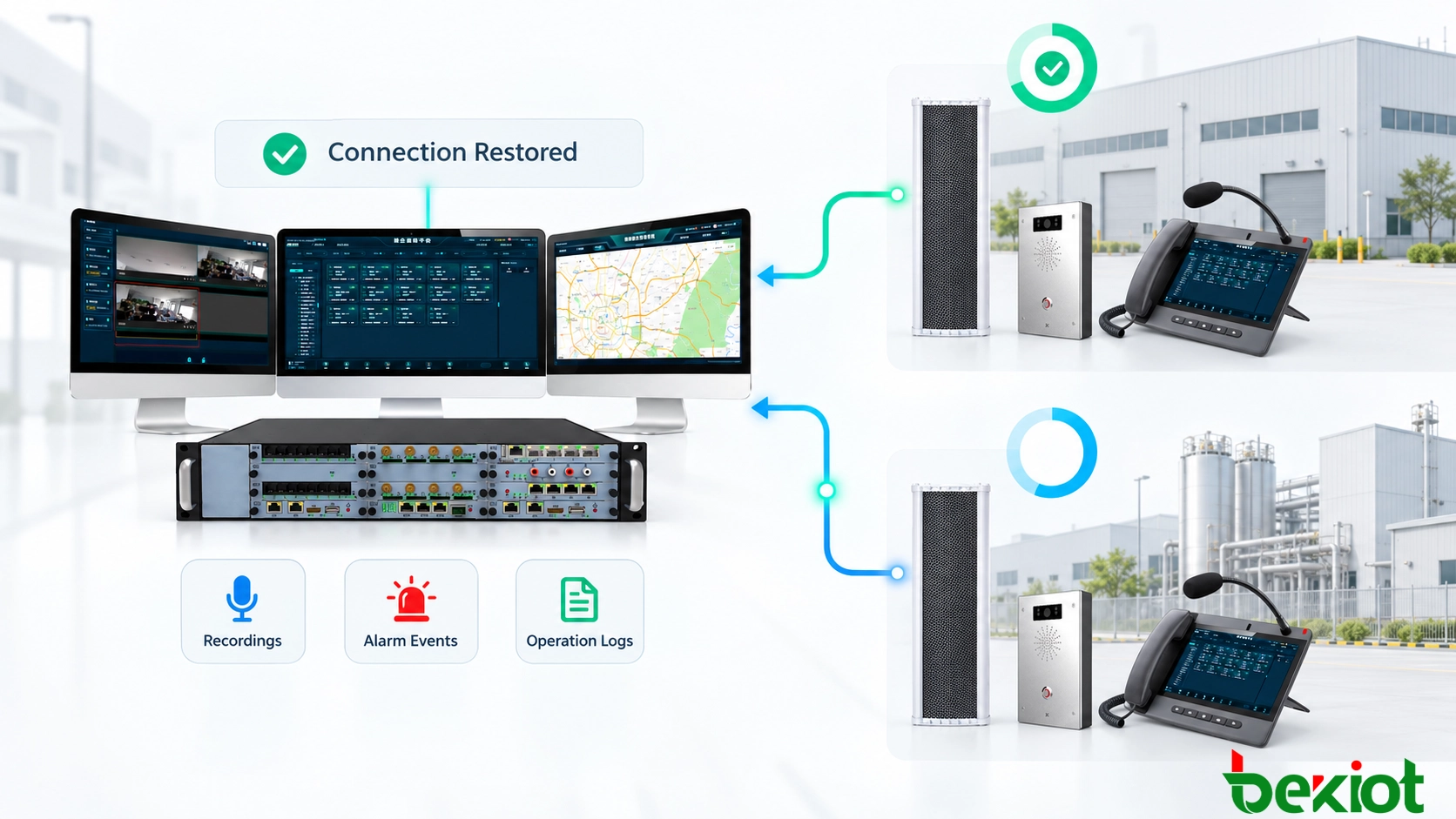

記録の同期

孤立中に保存された通話、放送、警報、オペレーター操作の記録は、接続回復後にアップロードされます。中央の履歴へ正しく配置できるよう、各記録には元のタイムスタンプ、拠点識別子、機器ID、イベント参照情報が必要です。

同期プロセスでは、イベントの重複を確認します。中央とローカルのシステムが同じ事案について別々の記録を作成した場合、無関係な緊急事案として表示するのではなく、プラットフォーム上で関連付けることができます。自動的に整合できない記録には、管理者による確認が必要であることを示すフラグを付けます。

正確な時刻管理が不可欠です。ローカル時刻源または適切なホールドオーバー方式により、拠点が切断されている間のクロックドリフトを抑えます。この対策がなければ、同期後に録音や警報が誤った順序で表示される可能性があります。

実際の障害条件を想定した試験

受入試験では、バックアップサーバーが起動するかどうかだけでなく、一連の移行プロセス全体を確認する必要があります。有効な試験シナリオには、次の項目が含まれます。

• ローカル通話中にプライマリWAN回線を切断する

• メインの中央SIPサービスまたは指令サービスを停止する

• 物理ネットワークを維持したままVPNを中断する

• 中央オペレーター席をオフラインにする

• 2か所以上の拠点を同時に孤立させる

• 孤立した複数拠点のうち、1拠点だけ接続を復旧する

• ローカル運用中に緊急通話を発信する

• ローカルでライブ放送と録音済み放送を実行する

• ローカル無線チャンネルを引き続き利用できることを確認する

• 中央とローカルから同時に放送を要求する

• 緊急通話を継続したままWANを復旧する

• その後、録音、タイムスタンプ、イベント同期を確認する

試験報告書には、障害検知時間、切り替え時間、移行中に失われた通話、縮退運用モードで利用できたサービス、中央制御の復旧に要した時間を記録できます。通信の継続性は、担当者が運用状態を認識し、正しい手順に従うことにも左右されるため、オペレーターも試験に参加する必要があります。

複数拠点の緊急指令システムには、単一障害点を抱えた脆弱なシステムになることなく、1つの連携ネットワークとして機能することが求められます。中央制御は、共通の可視化、一貫した管理、拠点横断の連携を提供します。ローカルレジリエンスにより、孤立した施設でも緊急通話を受信し、人員へ警告を発し、独自の対応を調整できます。

適切な設計は、完全な中央集中型でも完全な独立型でもありません。組織全体の指令は中央プラットフォームが担いながら、各拠点は孤立時に本当に必要となる機能を保持します。接続が回復した際には、即時かつ未検証の切り替えを行うのではなく、管理された復旧プロセスを通じて権限とデータを中央へ戻します。

よくある質問

拠点は中央プラットフォームなしで、どのくらいの時間運用できる必要がありますか

必要な時間は、拠点のリスク評価と想定復旧時間によって異なります。小規模施設では数時間のローカル運用で十分な場合がありますが、遠隔地の産業施設では、1日以上運用できるローカル処理能力、保存容量、バックアップ電源が必要になる場合があります。

アナログ電話機はローカルフォールバックシステムを利用できますか

はい。アナログ電話機は、ローカルのアナログゲートウェイ、PBX、またはサバイバブル音声コントローラーを介して利用を継続できます。ゲートウェイとルーティングは、遠隔SIPサーバーに依存せずにローカル通話を継続できるよう設定する必要があります。

複数の小規模拠点で地域バックアップセンターを共有できますか

代替通信経路が利用できる場合、地域バックアップセンターで複数拠点を支援できます。ただし、広域ネットワーク障害によってメインセンターとバックアップセンターの両方から切断される可能性があるため、重要拠点には基本的なオンサイト通信機能が必要となる場合があります。

ローカルフォールバックの権限はどのように保護すべきですか

ローカル制御には、ロールベースのアカウント、制限された緊急機能、操作ログ、安全な管理アクセスが必要です。ローカルフォールバックでは優先度の高い通話や放送機能へアクセスできるため、初期設定のパスワードや共用オペレーターアカウントは適切ではありません。

ローカルサバイバビリティには個別のライセンスが必要ですか

指令プラットフォーム、SIPサーバー、接続するアプリケーションによって異なります。スタンバイ機能や拠点サバイバビリティ機能がメインライセンスに含まれるシステムもあれば、ローカルサーバー、録音チャンネル、ゲートウェイ、オペレーター席に個別のライセンスが必要なシステムもあります。システムアーキテクチャを確定する前に、ライセンス条件を確認する必要があります。
