LC共振回路は電子回路における最も重要な周波数選択性の基本素子の一つです。インダクタとコンデンサを組み合わせることで、エネルギーを蓄積し磁界と電界の間でエネルギーを相互に交換し、特定の周波数で強い応答特性を持つ回路網を構築できます。この特性によりLC共振回路は高周波システム、アナログフィルタ、発振器、インピーダンス整合回路、各種センシング及び信号調整回路の設計に欠かせない存在となっています。

基礎理論は整っていますが、実用的なLC共振回路は完全な理想状態ではありません。実在のインダクタには巻線抵抗が存在し、コンデンサには誘電体損失が生じ、プリント基板の配線は寄生インダクタンスと寄生容量を引き起こします。そのため実機における共振特性はLとCの公称値だけでなく、Q値、負荷の影響、部品公差、温度ドリフト、基板レイアウトの品質によって決まります。そのため技術解説記事では原理と実装手法の両方を網羅する必要があります。

LC共振回路とは何か

LC共振回路はインダクタ（L）とコンデンサ（C）を中心に構成された電気回路網です。この二つの受動部品は特有の相互作用を行います。コンデンサは電界にエネルギーを蓄え、インダクタは磁界にエネルギーを蓄積します。両者を接続するとエネルギーが相互に往復伝達され、特定の周波数で共振応答を生み出します。

この特有の周波数を**共振周波数**と呼びます。共振状態では誘導リアクタンスと容量リアクタンスの大きさが等しく、作用が互いに打ち消し合います。理論上はリアクタンス成分が相殺され、回路の特性は抵抗成分が支配的になります。実際の応答特性は回路が直列・並列のどちらの構成か、及び実システム内の損失量に依存します。

簡単に言えば、共振とはインダクタとコンデンサが、回路の動作周波数帯の中で特定の一つの周波数において最も強く均衡を保つ現象のことです。

LC共振の動作原理

電界と磁界によるエネルギー交換

LC共振回路の動作原理はエネルギー蓄積から始まります。コンデンサが充電されると電界にエネルギーが蓄えられ、電流がインダクタを流れると磁界にエネルギーが蓄積されます。理想的な無損失LC回路では、エネルギーがコンデンサからインダクタへ、また逆へと繰り返し移動します。

この周期的なエネルギー交換により発振が生成されます。コンデンサが放電すると電流がインダクタを流れて磁界を形成し、磁界が減衰すると電流が継続して流れコンデンサを逆極性に充電します。この循環が繰り返され、発振周波数はLとCの値によって定まります。

これがLC回路が**共振回路またはタンク回路**と呼ばれる理由です。通常の受動回路のように単に電流を流すだけでなく、固有の周波数特性を持ち、制御され予測可能な方式で信号の選択・除去・生成に活用できます。

共振周波数の計算式

LC回路理論で最も有名な式が共振周波数の公式です。共振周波数はインダクタンスと容量の両方に依存し、どちら一方だけで決まるものではありません。インダクタンスが増加すると共振周波数は低下し、容量が増加した場合も共振周波数は低下します。

標準的な計算式は以下の通りです。

f = 1 / (2π√LC)

この式は設計作業の出発点となります。ただしエンジニアは、この式が理想的な共振点を示すものであることを留意する必要があります。実回路では寄生抵抗、浮遊容量、負荷との相互作用により、実測の共振周波数が理論計算値からずれることがあります。

電子回路における共振の重要性

共振が重要な理由は、回路に周波数選択性を付与するためです。全周波数に対して均一に反応するのではなく、LC回路は狭い周波数帯に強い選択特性を示します。この特性は信号の分離・フィルタリング・増幅・精密周波数での信号生成が必要な通信システムで特に有用です。

ラジオ受信機では共振により複数チャンネルから任意の1チャンネルを分離し、発振器では発振周波数を定義し、フィルタでは通過帯域・遮断帯域の特性を急峻にし、整合回路ではインピーダンスを変換して目標動作周波数における電力伝送効率を高めます。

直列・並列LC共振回路

直列共振回路

直列LC共振回路では、インダクタとコンデンサが同一の電流経路に直列接続されます。共振周波数以外では回路のリアクタンスが大きく電流の流れを制限します。共振状態では誘導リアクタンスと容量リアクタンスが互いに打ち消し合い、全体のインピーダンスが最小値に低下します。

共振点でインピーダンスが極めて低くなるため、一定の電源電圧において電流が最大値に達します。このため直列共振は目標周波数を良好に通過させる特性を持ち、バンドパス回路、同調回路、特定周波数を効率よく通過させる用途に活用されます。

実用上の重要なポイントとして、直列共振回路では電源電圧が中程度であっても、個々のインダクタ・コンデンサに高電圧が発生する場合があります。そのため設計者は実装時に部品の耐電圧、発熱特性、安全余裕度を考慮する必要があります。

並列共振回路

並列LC共振回路では、インダクタとコンデンサが入力端子または大規模回路の一部に並列接続されます。共振状態ではLとCの各枝電流は大きくなりますが、電源から見た入力インピーダンスは高くなり、直列回路とは大きく異なる動作特性を示します。

共振時に入力インピーダンスが急激に上昇するため、並列共振回路は特定周波数を遮断・維持・高インピーダンス状態で強調したい場面に使用されます。発振器のタンク回路、高周波同調負荷、周波数選択型フィルタ段などに広く採用される構成です。

並列共振は実用的な発振器設計で特に重要であり、回路がエネルギーを効率的に蓄積すると同時に、能動素子に適切な共振負荷を提供します。それでも実機の特性はインダクタの抵抗、コンデンサの損失、周辺回路の負荷影響によって左右されます。

LC共振回路の主要設計パラメータ

インダクタンスと容量の選定

設計の第一ステップは目標共振周波数を定め、適切なLとCの値を選ぶことです。同一の共振式を満たすL・Cの組み合わせは多数存在しますが、実用性はすべて同一ではありません。設計者は外形サイズ、部品入手性、損失特性、定格電流、定格電圧、コストのバランスを取る必要があります。

低周波用途では大きなインダクタンスまたは容量が必要となり、部品サイズや寄生損失が増加する傾向にあります。高周波設計では小さな定数の部品を使用しますが、寄生成分の影響が顕著になり、レイアウトを厳密に制御しないと回路特性が支配されてしまいます。

そのため理論的に正しい一組のL・C値を算出するだけでは不十分です。堅牢な設計では複数の組み合わせを比較し、共振精度・製造容易性・安定性の最適トレードオフとなる組み合わせを選定します。

Q値と帯域幅

Q値（尖鋭度）は共振回路の性能を示す最重要指標の一つです。1周期あたりのエネルギー損失に対するエネルギー蓄積効率を表します。Q値が高い回路は減衰が小さく周波数選択性が鋭く、帯域幅が狭くなります。Q値が低い回路は減衰が大きく、周波数応答が広くなります。

帯域幅とQ値は密接に関連しています。Q値が上昇すると共振ピークの選択性が高まり、使用可能な周波数帯が狭まります。これは受信機や狭帯域フィルタでは好適ですが、部品公差や温度変化の影響を受けやすくなります。低Q設計は安定化が容易ですが、周波数選択性は低下します。

実用設計においてQ値は回路固有の特性だけでなく、インダクタの品質、コンデンサの損失、基板構造、共振回路に接続される電源と負荷にも依存します。そのため実測Q値は理想式から導かれる理論Q値と異なるのが一般的です。

抵抗成分と減衰特性

実在のLC回路は完全な無損失ではありません。インダクタには銅損やコア損失が存在し、コンデンサには等価直列抵抗や誘電体損失が含まれます。これらの抵抗成分は蓄積エネルギーを熱に変換し、共振特性の鋭さを低下させます。

減衰特性は発振が急速に減衰するか緩やかに減衰するか、または能動素子の補助なしで持続可能かを決定します。受動共振回路では減衰により応答帯域が広がりピーク振幅が低下します。能動発振回路では持続発振を必要とする場合、減衰分を利得で補償する必要があります。

システム内には常に抵抗成分が存在するため、実用的なLC回路は**RLC共振回路**として理解するのが適切です。教科書の理想特性だけでなく実機性能を解析する上で、この拡張的な視点は不可欠です。

LC共振回路の設計手順

手順1：機能目標を定義する

優れた共振回路設計は明確な目標設定から始まります。設計目的は信号選択・発振生成・フィルタリング・インピーダンス整合・センシング・ノイズ除去などが挙げられます。用途によって目標周波数だけでなく、必要な帯域幅・挿入損失・耐電圧性能・環境安定性が定まります。

例えば高周波フロントエンド同調回路と実験用信号発振器は動作周波数が近くても、設計の優先事項は大きく異なります。一方は高い選択性と小型筐体が求められ、もう一方は周波数安定度・調整範囲・測定の容易さが重視されます。

手順2：初期部品定数を算出する

目標周波数が決定したら、LまたはCのいずれかを基準に選び、もう一方の定数を算出して初期設計案を作成します。この段階で標準部品シリーズ・公差グレード・実装パッケージを考慮し、非現実的な理論値を採用しないようにします。

最初に算出した理論値に固執せず、近傍の複数の組み合わせを比較するのが良い設計習慣です。少し異なるインダクタンスとコンデンサの組み合わせにより、Q値の向上・部品調達性の改善・量産時の公差特性最適化が実現できる場合があります。

手順3：実機の寄生成分を評価する

初期算出後の次の手順は非理想特性の評価です。基板配線長、部品リード形状、コネクタ形状、シールド配置、近傍グランドプレーンなどが回路の実効インダクタンス・容量に影響を与えます。高周波設計ではこれらの要因が共振周波数を大きくずらす可能性があります。

寄生成分は予期せぬ結合経路や追加の共振点を生み出すこともあります。これがシミュレーションモデルが理想化されすぎている場合、試作機の測定結果がシミュレーションと異なる要因の一つです。設計者はレビュー段階で等価直列抵抗・寄生容量・実際の電源負荷条件を考慮に入れる必要があります。

手順4：シミュレーションと試作検証

シミュレーションは基板製作前に共振周波数・帯域幅・ピーク応答・インピーダンス特性・公差感度を予測できます。SPICE系ツールは候補部品定数を比較し、実際の抵抗や負荷条件を含めた回路動作を確認するのに非常に有用です。

ただしシミュレーションは実機試験の代替にはなりません。実部品の特性・組立ばらつき・治具の影響により最終的な応答特性が変化するため、試作測定は必須です。調整用コンデンサ・トリマ素子・レイアウト修正により、試験後に最終設計を微調整するのが一般的です。

計算による共振周波数は設計の出発点に過ぎません。安定した共振回路設計は、計算・シミュレーション・厳格なレイアウト設計・実測検証が連携して完成するものです。

LC共振回路の応用分野

高周波同調と信号選択

LC共振の代表的な用途が高周波同調です。適切に設計された共振回路は任意の1チャンネルまたは狭周波数帯を強調し、隣接信号を減衰させます。この周波数選択特性は受信機・同調器・高周波フロントエンド信号調整回路の基盤となります。

同調用途では狭い周波数範囲が求められるため、高Q部品と厳重なシールドが特に重要となります。動作周波数が高周波帯に上昇するにつれ、わずかな寄生成分の変化でもチャンネル精度に影響を及ぼします。

発振器と周波数生成

LCタンク回路はコルピッツ・ハートレーなどの代表的な正弦波発振器に広く使用されます。これらのシステムでは共振回路が発振周波数を定義し、能動素子が1周期ごとのエネルギー損失を補填します。能動補償がなければ減衰により自然発振は減衰してしまいます。

発振器用途では安定性が最優先となります。温度・電源変動・寄生成分による周波数ドリフトは出力品質に直接影響します。そのため発振器向けLC回路は、単純なデモ用回路よりも高品質な部品と厳格な基板レイアウト制御が求められます。

フィルタとインピーダンス整合

LC共振素子はアナログフィルタとインピーダンス整合回路にも不可欠です。フィルタでは単純な抵抗分圧回路よりも急峻な通過帯域・遮断帯域特性を形成し、整合回路ではインピーダンスを変換して目標動作周波数でのエネルギー伝送効率を高めます。

これは高周波送信機・受信機・アンテナインターフェース・電力伝送システムで特に有用です。ただし整合特性は常に周波数依存であるため、設計者は共振を万能な解決策ではなく、特定動作帯向けの専用ツールとして理解する必要があります。

LC共振回路の安定性解析

部品公差と製造ばらつき

安定性を損なう主要要因の一つが部品公差です。実在のインダクタとコンデンサは完全な公称値を持たず、製造ばらつきにより実際のL・C値が仕様値から乖離し、共振周波数を直接変化させます。

広帯域応答回路ではこの周波数ずれは許容できる場合がありますが、狭帯域または周波数厳格なシステムではわずかな誤差でも重大な影響を及ぼします。そのため安定した共振設計では公差の小さい部品を使用するか、校正時の調整機構を設けるのが一般的です。

温度ドリフトと環境影響

温度変化はインダクタンスと容量の両方を変化させます。磁性材料の中には温度により特性が変化するものがあり、コンデンサの誘電体も温度感受性が製品によって異なります。環境変化に伴い共振周波数が設計値からドリフトし、特に精密発振器や高周波回路で顕著に表れます。

環境安定性は温度だけに限られません。湿度・振動・機械的ストレス・筐体環境も実機性能に影響を与えます。実用設計における共振の安定性は、回路図だけでなく動作環境と実装筐体設計にも依存します。

負荷影響と回路結合

LC共振回路が単独で動作することは稀で、通常は電源・後段増幅器・測定機器・別の共振段に接続されます。これらの外部接続が回路に負荷を与え、実効Q値・帯域幅、さらには見かけの共振周波数まで変化させます。

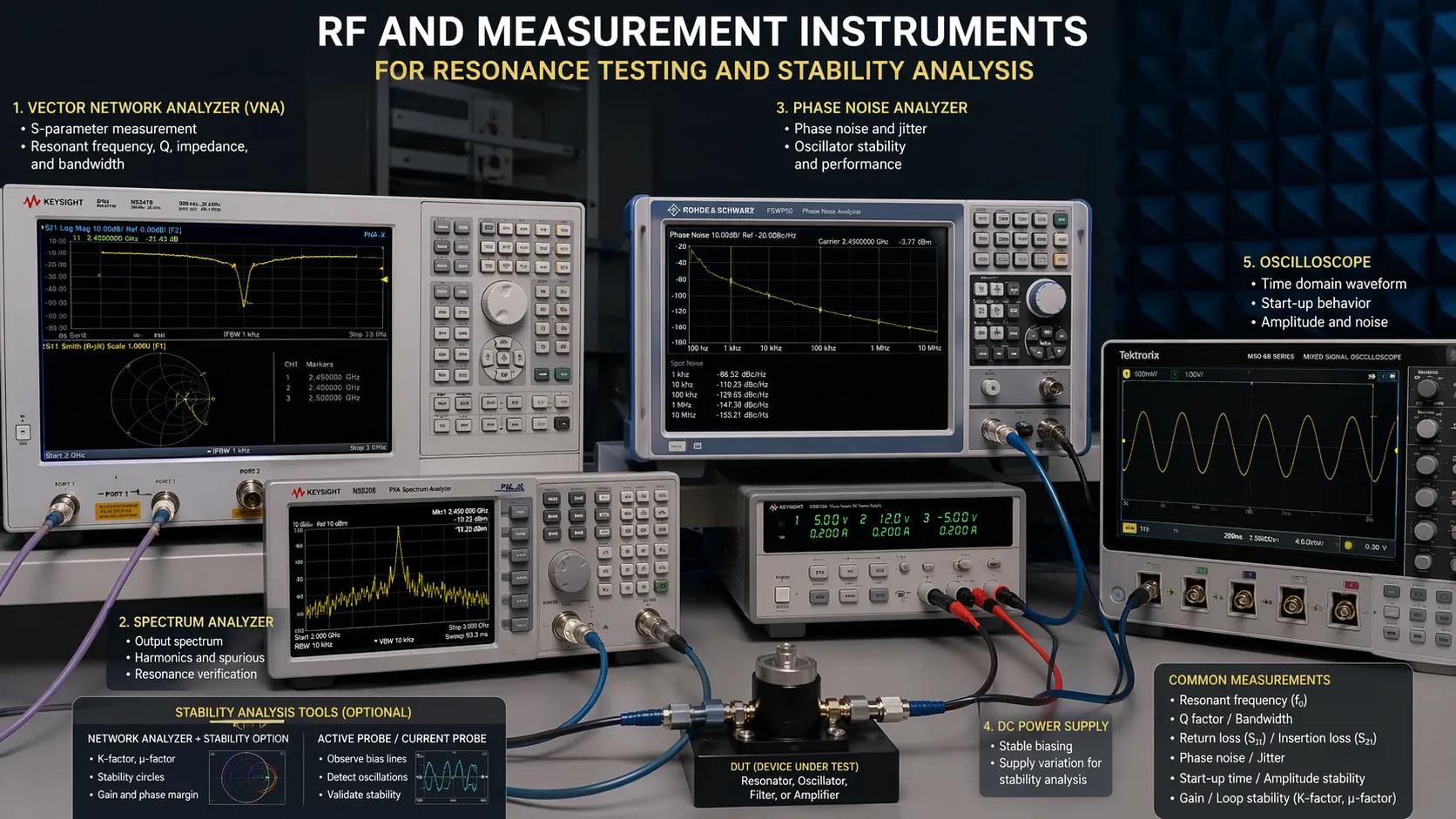

負荷の影響は測定時に特に重要です。プローブ・ケーブル・機器入力が意図せず試験回路の特性を変化させ、実測共振周波数が無負荷時の内部特性と異なる原因となります。そのため安定性解析には測定環境の影響を考慮するのが適切な設計習慣です。

寄生成分とレイアウト依存性

寄生抵抗・寄生容量・意図しない誘導結合は、実用LC回路が初回計算値と異なる動作をする最も一般的な要因です。低周波・中周波帯ではこれらの影響は軽微ですが、高周波帯では回路特性を決定する支配的な要因となります。

そのためレイアウトの厳格な設計が安定性の核心となります。帰路配線の短縮・適切なグランド設計・部品のコンパクト配置・配線形状の制御・適切なシールド設計により、本来の共振特性を維持できます。多くの高周波設計では、回路図の正確性と同等に物理的なレイアウト配置が重要となります。

安定性向上のための設計手法

安定したLC共振回路は単なる数値計算ではなく、規律ある設計によって構築されます。高Qインダクタ・低損失コンデンサ・高精度公差部品・コンパクトなレイアウト・適切なシールド設計は、周波数安定性と予測可能な性能向上に直接貢献します。

不要な負荷を削減し、温度特性を早期に評価し、シミュレーションと実機測定の両方で共振特性を検証することも推奨されます。厳格な用途では部品の定格余裕設計・安定素材の選定・調整機構の設置により、理論上正しい回路から実運用でも信頼できる製品へと仕上げることができます。

最も信頼できるLC共振回路は、単に目標周波数に同調させるだけでなく、実運用環境下で周波数を維持できるよう設計されたものです。

まとめ

LC共振回路は電子システムの周波数特性を精密かつ効率的に調整する基本素子として、今なお不可欠な存在です。核心原理はインダクタとコンデンサのエネルギー交換に基づきますが、優れた設計には共振式だけでなく直列・並列トポロジー、Q値、損失、帯域幅、部品公差、温度ドリフト、負荷影響、寄生成分など多くの要因が影響します。

高周波同調・発振生成・フィルタリング・インピーダンス整合のいずれの目的においても、エンジニアは理論と実測・安定性解析のバランスを取る必要があります。優れたLC共振回路設計は数値的に正しいだけでなく、実機での堅牢性・動作の安定性・実用途の要求に適合した設計である必要があります。
