現代のAV統合において、ビデオインターフェースの選択は、信号品質、伝送距離、システム安定性、設置コスト、長期メンテナンスに直接影響します。HDMIとSDIはどちらも一般的な高解像度ビデオインターフェースですが、同じ種類の用途向けに設計されたわけではありません。HDMIは民生用電子機器、オフィスディスプレイ、会議システム、コンピュータ、プロジェクタ、マルチメディア端末で広く使用されています。SDIは、プロフェッショナルビデオ制作、放送、ライブイベントシステム、スタジオワークフロー、長距離カメラ伝送でより一般的に使用されています。

インテグレータにとって、重要な質問は単にどちらのインターフェースがより優れた画質を持つかということではありません。より良い質問は、どのインターフェースが実際のプロジェクト環境に適合するかということです。設計上の決定を下す前に、ケーブル長、デバイスタイプ、コネクタの安定性、必要な解像度、信号ルーティング方法、将来の拡張性、メンテナンスワークフローをすべて考慮する必要があります。

まずアプリケーション環境を理解する

最も信頼性の高いインターフェースの選択は、通常、アプリケーションシナリオから始まります。会議室、トレーニングルーム、講堂、ホームシアター、小規模デジタルサイネージシステム、オフィスコラボレーションスペースでは、ほとんどの表示側デバイスがすでにHDMIポートを備えているため、HDMIが最初の選択肢となることがよくあります。ノートパソコン、デスクトップPC、メディアプレーヤー、ビデオ会議端末、モニター、テレビ、プロジェクタは通常、複雑な信号変換なしに直接接続できます。

放送スタジオ、ライブプロダクションルーム、コマンドセンター、プロフェッショナルカメラシステム、イベント制作環境では、SDIがより実用的であることが多いです。これらのシステムは通常、より長いケーブル配線、より信頼性の高い物理的接続、安定した信号ルーティング、およびプロフェッショナルなスイッチング、録画、モニタリング、配信機器との互換性を必要とします。

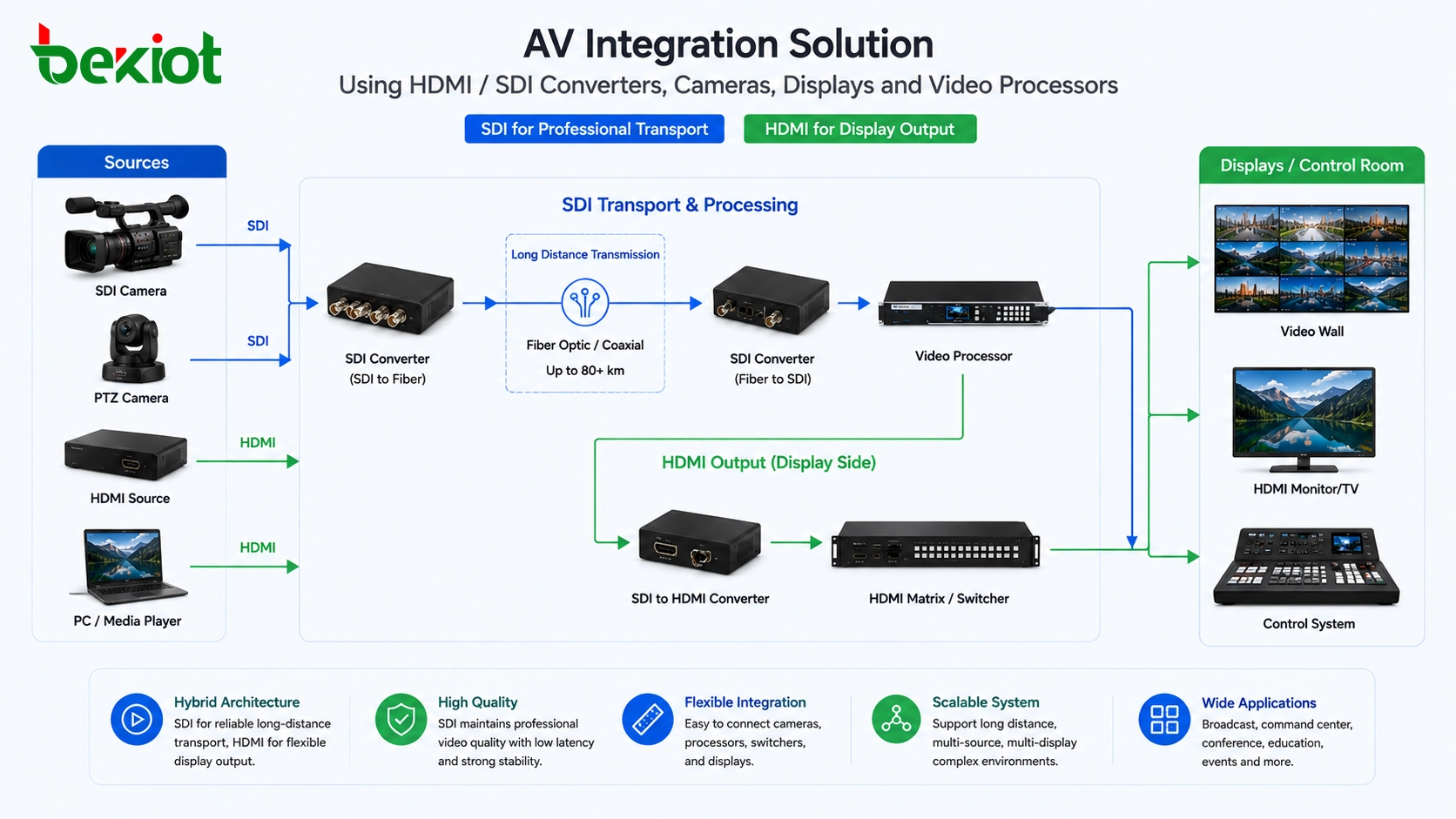

プロジェクトには両方のタイプのインターフェースが含まれることもあります。たとえば、カメラシステムはSDIを取得と長距離伝送に使用し、最終的なディスプレイやプレビューモニターはHDMIを使用する場合があります。この場合、コンバーター、ビデオプロセッサー、マトリックススイッチャー、キャプチャカード、またはAV-over-IPデバイスを使用して、2つの信号エコシステムを接続できます。

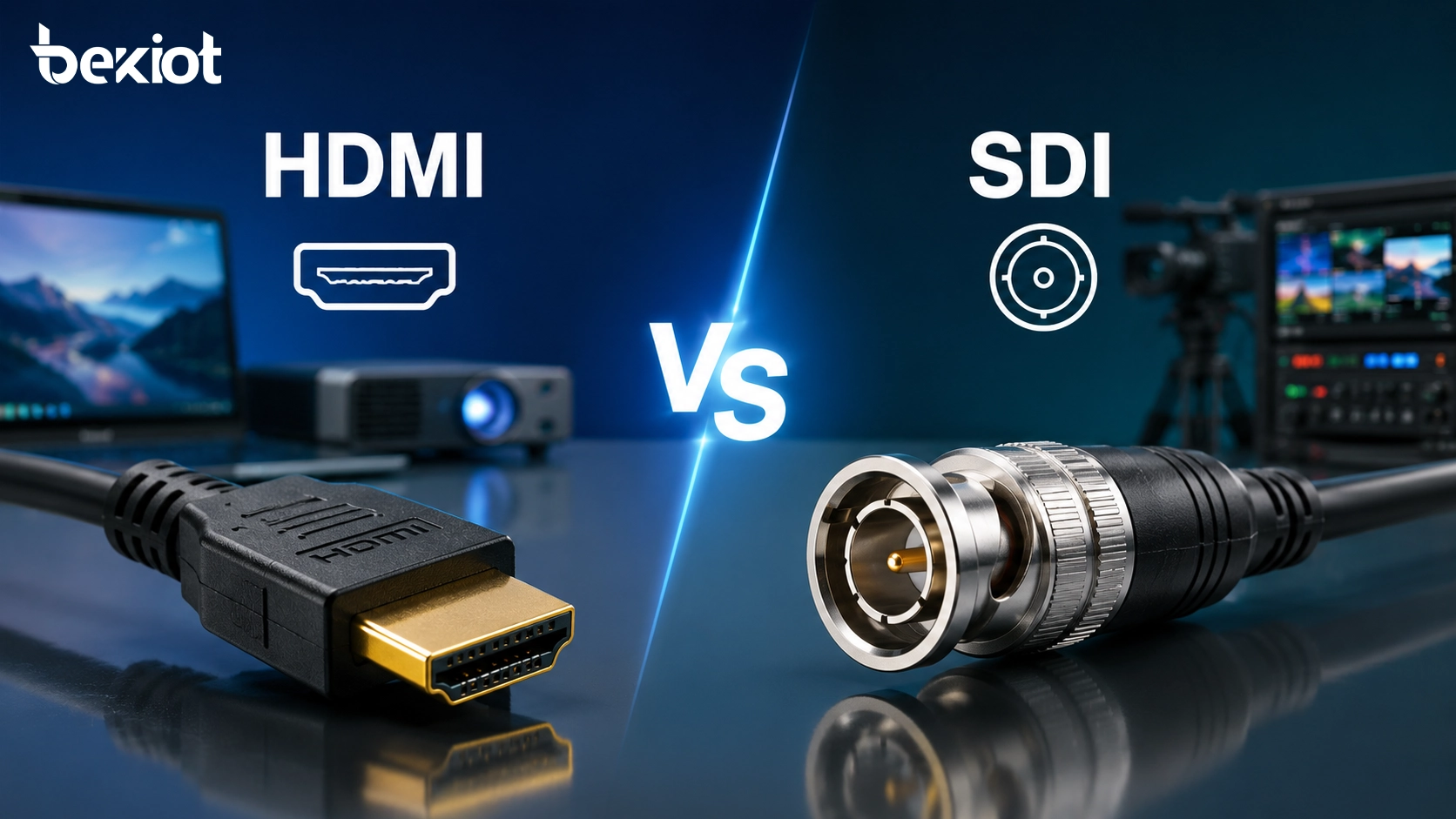

HDMIとSDIの背後にある異なる設計ロジック

HDMI（High Definition Multimedia Interface）は、主に民生用および商業用ディスプレイデバイス間でのオーディオとビデオの簡単な伝送を目的として開発されました。その設計は、利便性、コンパクトサイズ、幅広いデバイス互換性、プラグアンドプレイのユーザーエクスペリエンスに焦点を当てています。1本のHDMIケーブルでデジタルビデオとオーディオを伝送できるため、短距離ディスプレイアプリケーションでの配線の複雑さを軽減します。

SDI（Serial Digital Interface）は、プロフェッショナルビデオ環境向けに開発されました。その設計は、安定したデジタルビデオ伝送、長距離ケーブルルーティング、プロフェッショナルビデオ機器との信頼性の高い統合に焦点を当てています。SDIは、カメラ、ビデオスイッチャー、ルーター、モニター、レコーダー、制作システム間で一般的に使用されます。

この設計の違いは、HDMIがディスプレイ中心のプロジェクトでより一般的であり、SDIが制作中心のプロジェクトでより一般的である理由を説明しています。HDMIはユーザー向けの表示側によく対応します。SDIはエンジニアリングと信号伝送側により効果的に対応します。

伝送距離と信号信頼性

伝送距離は、HDMIとSDIの間で最も重要な違いの1つです。HDMIは通常、短距離接続に使用されます。多くの実用的な設置では、標準的なHDMIケーブルは通常約15メートル以内に収められ、信号劣化、ハンドシェイク失敗、ちらつき、ブラックスクリーン問題、または不安定な画像出力のリスクを軽減します。

HDMIをより長い距離で使用する必要がある場合、システムはアクティブHDMIケーブル、HDMIエクステンダー、光ファイバーHDMIソリューション、HDBaseTトランスミッター、またはAV-over-IPエンコーダーおよびデコーダーを必要とする場合があります。これらの方法はHDMI伝送を延長できますが、コスト、電源要件、互換性チェック、追加の障害ポイントも追加されます。

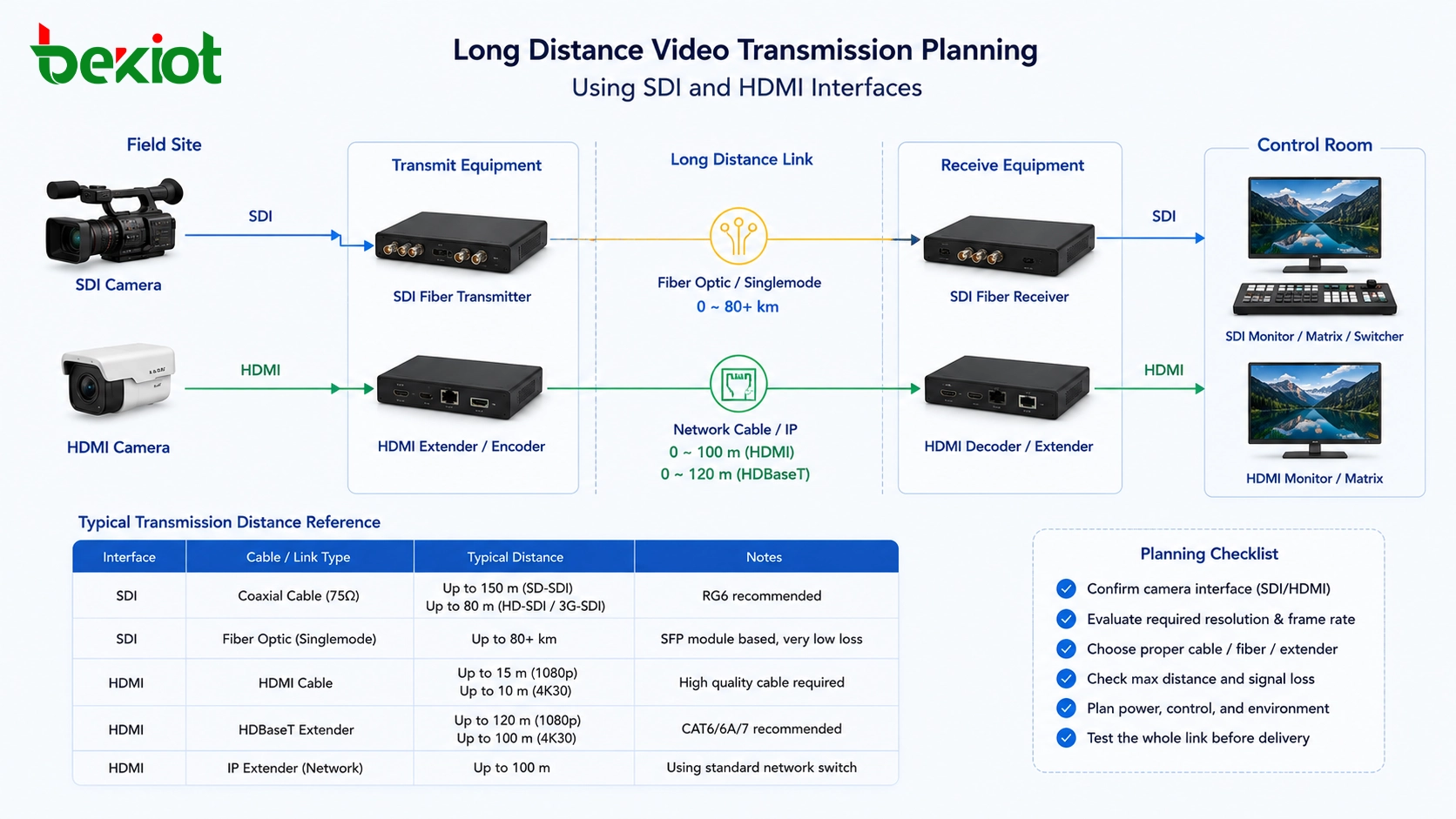

SDIは長距離伝送により適しています。ケーブルグレード、信号フォーマット、コネクタ品質、機器能力に応じて、SDIは数百メートルまたはそれ以上の距離での伝送をサポートできます。これにより、SDIはカメラから制御室への配線、放送車両システム、イベント会場、スタジアム、講義収録システム、機器が物理的に分離されている可能性のある制作ネットワークにより適しています。

エンジニアリング計画では、距離を二次的な詳細として扱うべきではありません。ノートパソコンからディスプレイへの短いHDMIケーブルは完璧に機能するかもしれませんが、同じインターフェースを建物レベルの長いケーブルルートに強制すると、信頼性が低下する可能性があります。一方、SDIはプロフェッショナルな配線条件をより一貫して処理するように設計されています。

コネクタ構造と現場での安定性

HDMIコネクタはコンパクトで便利です。その小さなサイズは、ノートパソコン、モニター、コンパクトカメラ、会議端末、メディアプレーヤー、および多くのポータブルデバイスに適しています。ユーザー向けの部屋では、HDMIは理解しやすく、交換が容易で、ほとんどのユーザーにとってなじみ深いものです。

ただし、HDMIコネクタは通常、ロック式ではありません。振動、ケーブルの引っ張り、頻繁な抜き差し、モバイルラック、一時的なイベント設営、または露出ケーブルがある環境では、設置者が適切なケーブル管理、ストレインリリーフ、またはロックアクセサリを追加しない限り、HDMI接続が緩みやすくなることがあります。

SDIは通常、BNCコネクタを使用します。バヨネット式のロック機構により、コネクタをデバイスにしっかりと固定できます。この物理的なロック設計は、SDIがプロフェッショナルビデオ環境で好まれる理由の1つです。スタジオ、中継車、制御室、機器ラック、ライブイベントシステムでは、確実なコネクタが偶発的な切断を減らし、運用信頼性を向上させます。

解像度、フレームレート、ビデオワークフロー

最新のHDMI規格は、多くの現行システムで4K@60Hz以上を含む高解像度・高フレームレートのビデオフォーマットをサポートしています。HDMIはHDR、マルチチャンネルオーディオ、民生用ディスプレイ制御機能などの機能もサポートしており、プレゼンテーションシステム、メディア再生、ゲーム、ビデオ会議、高品質ディスプレイアプリケーションに適しています。

SDIも高解像度および超高解像度ビデオワークフローをサポートしています。その価値は解像度サポートだけでなく、プロフェッショナルな信号管理にもあります。SDIは、カメラ、スイッチャー、レコーダー、波形モニター、制作モニターが予測可能なタイミングと安定した信号動作で動作しなければならないワークフローで広く使用されています。

プロフェッショナル環境では、複数のSDIリンクを使用して高帯域幅ワークフローをサポートでき、8K制作シナリオも含まれます。これにより、SDIは放送制作、スタジオシステム、プロフェッショナルライブストリーミング、ハイエンド講義収録、大規模イベント制作などの要求の厳しいアプリケーションで有用です。

インターフェースを選択する際、エンジニアは製品仕様に記載された最大解像度だけでなく、実際のフレームレート、カラーフォーマット、クロマサブサンプリング、HDR要件、埋め込みオーディオ要件、および信号チェーン全体にわたる機器互換性も確認する必要があります。

信号ハンドシェイクと互換性に関する考慮事項

HDMIシステムは、しばしばEDIDおよびHDCPネゴシエーションを伴います。EDIDによりソースデバイスはディスプレイ能力を理解でき、HDCPは多くのメディア再生シナリオでコンテンツ保護に使用されます。簡単な設置では、このプロセスは通常ユーザーには見えません。ただし、マトリックススイッチャー、スプリッター、コンバーター、キャプチャデバイス、または複数ディスプレイを備えた大規模システムでは、HDMIハンドシェイクの問題が不安定な出力、誤った解像度選択、画像表示の遅延、またはブラックスクリーン問題を引き起こす可能性があります。

SDIワークフローは通常、同じ民生スタイルのハンドシェイクプロセスに依存しません。これにより、SDIはプロフェッショナル制作環境でより予測可能になります。ビデオエンジニアは、カメラ、スイッチャー、ルーター、モニター、レコーダーに接続したときに信号パスがより一貫して動作するため、SDIを好むことがよくあります。

商用AVプロジェクトでは、互換性テストが依然として必要です。異なるデバイスが異なるHDMIバージョン、SDIフォーマット、フレームレート、オーディオ埋め込み方法、または変換ルールをサポートする場合があります。安定した設計は、コネクタが物理的に一致するかどうかを確認するだけでなく、チェーン全体をテストする必要があります。

設置コストとメンテナンス計画

HDMIは通常、短距離および表示側プロジェクトにおいて費用対効果が高いです。ケーブル、アダプター、ディスプレイ、エンドポイントデバイスが広く入手可能です。オフィスルーム、小規模教室、受付エリア、一般マルチメディアスペースでは、HDMIは設置の複雑さを軽減し、将来の交換を容易にします。

SDIはより専門的な配線と機器を必要とする場合がありますが、長距離または制作重視のシステムではリスクを軽減できます。不安定なビデオがライブ放送、緊急指令、イベント制作、または録画作業を中断するプロジェクトでは、SDIの信頼性が追加のエンジニアリングコストを正当化できます。

メンテナンスも考慮する必要があります。HDMIシステムは一般ユーザーにとって理解しやすいかもしれませんが、多くのエクステンダー、スプリッター、コンバーター、混合解像度ディスプレイが関与する場合、トラブルシューティングが困難になることがあります。SDIシステムはより多くの技術的知識を必要とする場合がありますが、訓練されたAVエンジニアにとって信号パスはしばしばより明確です。

さまざまなプロジェクトに適したインターフェースの選択

会議室、教室、ホームシアター、小規模ディスプレイシステム、一般マルチメディア端末には、HDMIが通常実用的な選択肢です。接続が容易で、広くサポートされており、短距離ディスプレイ出力に適しています。主要デバイスがノートパソコン、プロジェクタ、ディスプレイ、会議用エンドポイント、メディアプレーヤーである場合にうまく機能します。

放送スタジオ、カメラシステム、ライブプロダクション、コマンドセンター、プロフェッショナル録画、制御室環境には、SDIが通常より適しています。より優れた長距離能力、より強固な物理的接続、プロフェッショナルビデオ機器とのより良い適合性を提供します。

ハイブリッドプロジェクトでは、HDMIとSDIを一緒に使用できます。SDIは取得と長距離信号伝送を処理し、HDMIはローカルディスプレイ、プレビュー、またはエンドユーザー出力を処理できます。このタイプの混合アーキテクチャは、プロフェッショナルな伝送安定性と表示側の利便性のバランスを取るため、最新のAVシステムで一般的です。

エンジニアリング判断のための比較

信頼性の高いビデオ信号チェーンの計画

ソースデバイスと表示デバイスを確認する

最初のステップは、すべてのデバイスの実際の出力ポートと入力ポートを確認することです。カメラ、コンピュータ、メディアプレーヤー、会議端末、ディスプレイ、プロジェクタ、レコーダー、スイッチャー、キャプチャカードが同じインターフェースまたは同じビデオフォーマットをサポートしていない場合があります。完全なデバイスリストは、不要なコンバーターを減らし、直前の互換性問題を回避するのに役立ちます。

ケーブル距離を早期に計算する

ケーブル距離は、設置が始まった後ではなく、設計段階で計算する必要があります。短いデスクトップ接続は通常、直接HDMIを使用できます。カメラ、ラック、機器室、ステージ、制御センター間の長いケーブルルートは慎重に評価する必要があります。ケーブルルートが長い場合、SDIまたは適切に設計された延長ソリューションの方が信頼性が高い場合があります。

チェーン全体の解像度とフレームレートを確認する

システムの強度は、信号チェーン内の最も弱いデバイスと同程度です。1つのデバイスが4Kをサポートしていても、別のコンバーターやディスプレイが1080pまたはより低いフレームレートしかサポートしていない場合があります。エンジニアは、コンバーター、スイッチャー、マトリックスデバイス、レコーダー、キャプチャインターフェースを含む、ソースからディスプレイまでの全経路を確認する必要があります。

将来の拡張性を考慮した設計

優れたAVシステムは、将来の変更の余地を残すべきです。後により多くのカメラ、追加ディスプレイ、高解像度、ストリーミング要件、録画ニーズ、または制御室の拡張が生じる可能性があります。プロジェクトが制作指向のワークフローに成長する可能性がある場合、SDIまたはハイブリッドHDMI-SDIアーキテクチャはより優れたスケーラビリティを提供できます。

最終的なポイント

HDMIとSDIはどちらも重要なデジタルビデオインターフェースですが、異なるエンジニアリング目的に役立ちます。HDMIは便利で広くサポートされており、短距離AV接続に適しています。SDIはよりプロフェッショナルで安定しており、長距離ビデオ制作および放送環境に適しています。

最良の選択は実際のプロジェクトシナリオによります。システムがディスプレイ中心で短距離かつユーザー向けの場合はHDMIを使用します。システムが制作中心で長距離かつ信頼性重視の場合はSDIを使用します。カメラ、ディスプレイ、会議デバイス、プロフェッショナルビデオ機器が1つのシステムで連携する必要がある場合はハイブリッド設計を使用します。

AVインテグレータにとって、最終的な目標は単にHDMIまたはSDIを選択することではありません。目標は、建物のレイアウト、ワークフロー要件、機器エコシステム、長期運用ニーズに合致した、安定した保守可能でスケーラブルなビデオ信号チェーンを構築することです。

FAQ

HDMIはプロフェッショナルビデオシステムで使用できますか？

はい。HDMIは、特にディスプレイ出力、プレビューモニター、コンピュータ、会議デバイスにおいて、プロフェッショナルシステムで使用できます。ただし、長距離カメラ伝送や制作ルーティングには、通常SDIの方が信頼性が高いです。

多くのプロフェッショナルカメラがSDIを使用するのはなぜですか？

プロフェッショナルカメラは、安定したビデオ伝送、安全なBNCコネクタ、長いケーブル配線をサポートするため、SDIをよく使用します。これらの機能は、スタジオ、ライブイベント、制作制御室で重要です。

HDMIからSDIへの変換は難しいですか？

変換自体は通常簡単ですが、コンバーターは必要な解像度、フレームレート、オーディオフォーマット、信号規格に一致する必要があります。大規模システムでは、最終導入前にテストを推奨します。

会議室にはどのインターフェースが適していますか？

ほとんどの会議室では、ノートパソコン、ディスプレイ、プロジェクタ、会議端末が一般的にHDMIをサポートしているため、HDMIで十分です。部屋にプロフェッショナルカメラや長距離ビデオルーティングが含まれる場合はSDIを検討してもよいでしょう。

ライブストリーミングにはどのインターフェースが適していますか？

セットアップによります。HDMIはケーブル配線が短い小規模ストリーミングシステムに十分な場合があります。SDIは通常、マルチカメラプロダクション、長いケーブル経路、ステージ環境、プロフェッショナルスイッチャーワークフローに好まれます。
