冗長化が重要な理由

冗長化はフェイルオーバー構成の基礎です。重要機能に対して複数の利用可能な資源を持つことを意味します。2本のネットワーク回線、2台のスイッチ、ルーター、SIPサーバー、ゲートウェイ、電源、ファイアウォール経路、または2か所のデータセンターなどです。主系が故障すると、副系がサービスを継続します。

通信システムでは、利用者が障害をすぐに認識するため冗長化が重要です。電話が登録できない、指令コンソールが現場機器へ到達できない、SIPトランクから外線発信できない、緊急端末が制御室へ連絡できない、といった問題が発生します。運用、安全、対応速度に影響するため、冗長化によって1つの物理的または論理的故障が業務全体を止める可能性を下げます。

ただし、冗長化は見かけだけでは意味がありません。2台の機器が同じ電源、同じ上位回線、同じスイッチ、同じラック障害、または同じ誤ったルーティング設定に依存していれば、主系と副系が同時に停止します。真の冗長化は単一障害点を除去または縮小します。予備経路が想定障害から独立しているかを確認する必要があります。

一般的な方式にはいくつかあります。Active-Standbyは1系を稼働させ、もう1系を引継ぎ可能な状態に保ちます。Active-Activeは複数資源で同時にトラフィックを処理します。回線冗長化は別経路を、サーバー冗長化は予備のアプリケーション能力を提供します。地理冗長化は別拠点へ資源を配置し、1か所の障害で全サービスが停止しないようにします。

適切な方式はサービス要件で決まります。小規模オフィスの音声システムでは、予備インターネットと第2のSIP経路だけで足りることがあります。大規模な産業指令システムでは、冗長サーバー、二重スイッチ、予備ゲートウェイ、UPS、分離配線、監視付き切替ルールが必要です。冗長化レベルは業務影響と緊急性に合わせます。

障害を検出する仕組み

フェイルオーバーは検出から始まります。予備資源へ切り替える前に、システムは異常を認識しなければなりません。検出にはHeartbeat、リンク状態、Ping、TCPチェック、SIP OPTIONS、ルーティングプロトコル状態、サービスヘルスチェック、電源警報、機器ログ、プラットフォーム監視などを使用します。

単純なリンクダウンは検出しやすい障害です。ケーブルが抜ける、またはポートがダウンすると、スイッチやルーターがすぐに反応します。難しいのは部分障害です。機器は通電していても正常に転送しない、SIPサーバーはPingへ応答しても登録を処理しない、ゲートウェイはオンラインでもトランクを失う、データベースは動作していてもアプリケーションには遅すぎる、といった状態では単純な到達確認だけでは不十分です。

良い構成は、意味のあるヘルスチェックを使用します。機器の電源だけでなく、必要なサービスが実際に利用できるかを確認します。SIPプラットフォームでは登録、シグナリング応答、メディア経路、トランク状態を確認します。指令システムではコンソール接続、データベース、録音、端末状態を、ゲートウェイではポート、回線、SIPトランク、ルーティング準備状態を確認します。

検出時間も重要です。遅すぎると停止が長くなり、敏感すぎると一時的な遅延や短いパケットロスで不要な切替が起きます。誤フェイルオーバーは、特にリアルタイム音声で大きな影響を与えます。しきい値は通常のネットワーク動作とサービスの重要度に合わせます。

監視では障害種類も区別します。サーバー故障、リンク輻輳、停電、ルーティングループ、トランク拒否、DNS問題、ファイアウォール不具合、端末オフラインは利用者からは似て見えても、復旧方法が異なります。正確な検出により適切な予備経路を選び、後で根本原因を特定できます。

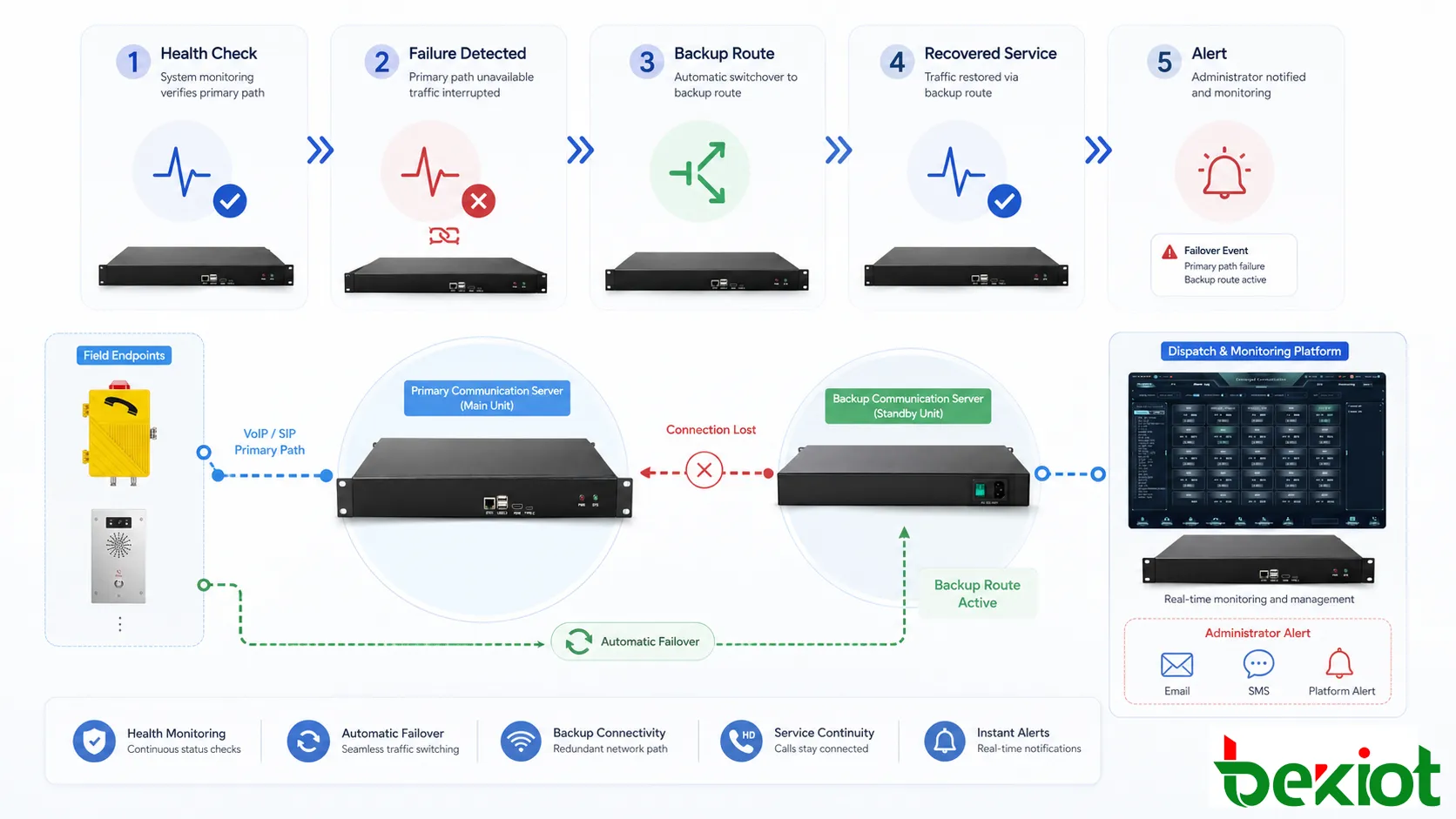

トラフィックの切替方法

障害を検出した後、トラフィックの移動先を決めます。物理層では別のケーブルやポートへ、ネットワーク層では別経路へ移動します。アプリケーション層では利用者が予備サーバーへ登録します。トランク層では外線を別キャリアやゲートウェイへ移し、プラットフォーム層では待機サーバーが主系役割を引き継ぎます。

重要サービスでは手動遅延を減らすため、自動切替が一般的です。主経路が故障すると、定義済みルールに従って副経路へ転送します。音声システムでは、電話機を予備SIPサーバーへ登録する、予備トランクへ発信を移す、ゲートウェイ経路を変える、冗長指令プラットフォームを使用するといった処理になります。

切替には、セッションを維持する方式とサービスを復旧する方式があります。セッション維持型は切替中も進行中の通信を残そうとしますが、リアルタイムメディアでは難易度が高くなります。サービス復旧型は既存セッションを切断する場合がありますが、新しい通話能力を速やかに戻します。すべての故障で通話を維持するのは複雑なため、多くの実用システムは迅速なサービス復旧を優先します。

Failback、つまり主系への復帰も重要です。主系が回復したとき、トラフィックを自動的に戻すべきでしょうか。自動復帰は通常構成を戻せますが、主系が不安定なら再び中断を起こします。手動復帰は制御しやすい一方、運用規律が必要です。いつ、どのように主経路へ戻るかを定義します。

切替状態は見える必要があります。運用者と管理者は、切替時刻、現在の稼働資源、故障資源、サービス低下の有無を把握しなければなりません。見えない切替で通話が一時的に継続しても、主系故障が放置されると副系の故障まで脆弱な状態が続きます。

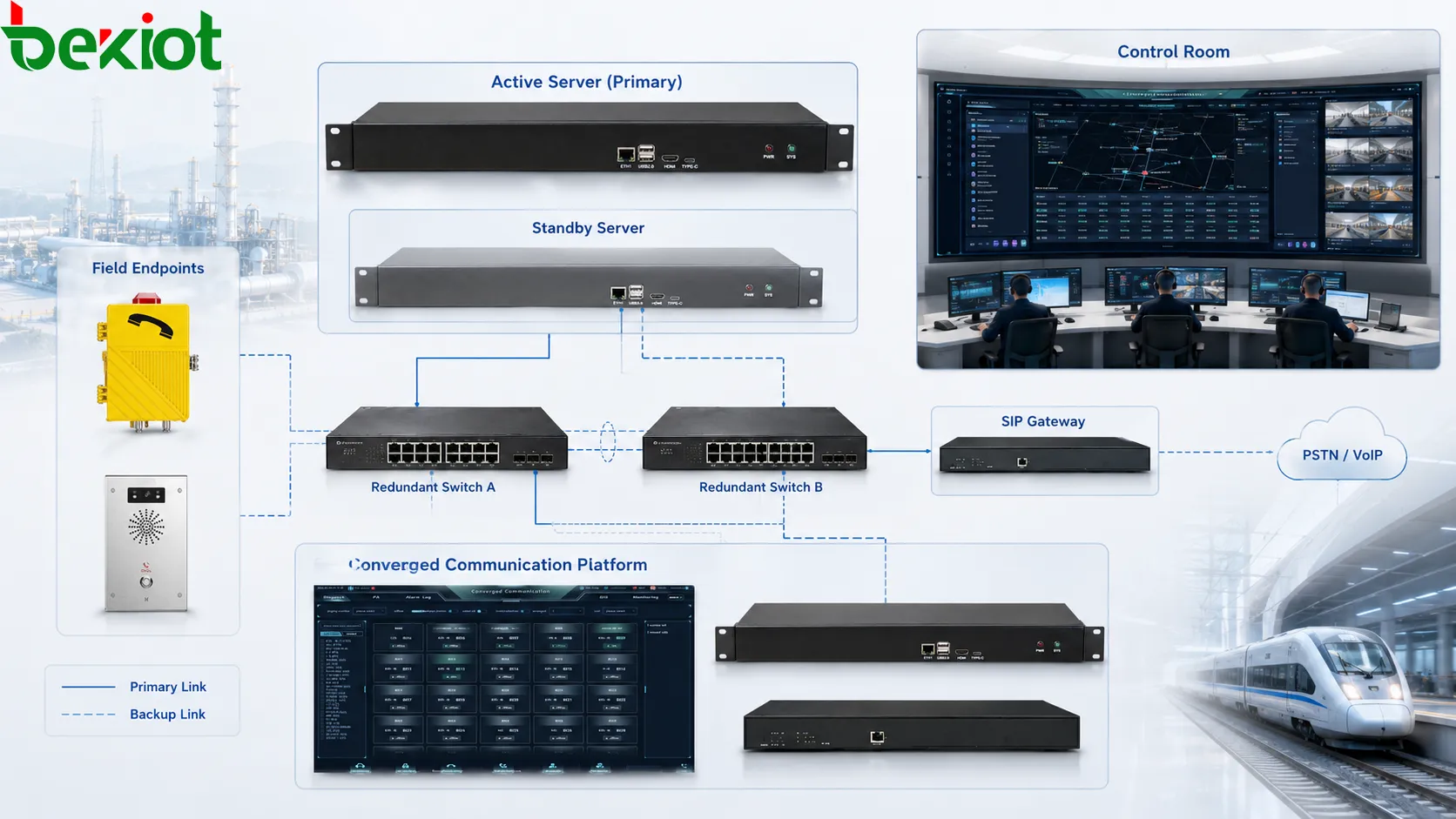

どの階層を冗長化するか

物理回線とスイッチ

最も分かりやすいのは物理ネットワークです。重要端末、サーバー、ゲートウェイには二重回線、冗長スイッチ、分離したケーブル経路、保護されたネットワーク室が必要な場合があります。すべてが1台のアクセススイッチに依存すれば、それが単一障害点です。2本のケーブルが同じ経路を通り同時に損傷するなら、冗長性は見た目より弱くなります。

スイッチ冗長化は慎重に計画します。2台を設置するだけでなく、正しく設定する必要があります。VLAN、Spanning Tree、リンクアグリゲーション、ポートセキュリティ、QoS、管理アクセスはループや遮断を作らず切替を支えるようにします。リアルタイム音声ではシグナリングだけでなくRTPメディアも保護します。

ルーティングとインターネット接続

多くのシステムはルーター、ファイアウォール、WAN、VPN、インターネットに依存します。支店はVPNで中央SIPへ接続し、クラウド通信は安定したインターネットを必要とします。遠隔産業拠点では2社の回線を使うことがあります。ルーティングフェイルオーバーにより主回線故障時に別経路を利用できます。

Dual WANは継続性を高めますが、NAT、SIPシグナリング、RTP経路、DNS、ファイアウォールルール、セキュリティポリシーを正しく処理する必要があります。音声は遅延、ジッター、パケットロスに敏感なため、予備回線は基本接続だけでなく実際の通話品質で試験します。

サーバーとアプリケーション

アプリケーション冗長化は、利用者が必要とするサービスを守ります。SIP登録、呼制御、録音、指令制御、ページング、警報連携、データベース、Web管理、機器監視などです。予備サーバーには最新設定と引継ぎに十分な能力が必要です。

高可用性では、Active-Standbyサーバー、クラスタサービス、データベース複製、共有ストレージ、分散プラットフォームを使用できます。主サーバー故障時の動作、副系の起動方法、端末が副系を見つける方法、データ整合性の維持方法を定義します。

トランクとゲートウェイ

音声システムは外線、アナログ回線、無線接続、公衆網、他システム連携にトランクやゲートウェイを利用します。フェイルオーバー構成では第2のSIPトランク、別キャリア、予備FXO回線、空きゲートウェイポート、緊急ルートを用意できます。

トランク切替では経路優先度、発信者番号、コーデック互換性、緊急番号ルーティング、課金またはアクセス制限を考慮します。登録は維持されているのに外線発信だけ拒否されるような部分障害も想定し、機能試験を行います。

電源と環境

電源を保護しなければ、ネットワークフェイルオーバーも失敗します。スイッチ、ルーター、サーバー、ゲートウェイ、PoE電源、入退室機器、通信端末には役割に応じてUPSや予備電源が必要です。主系と副系が同じ無保護電源を使えば、停電時に切替計画は機能しません。

環境リスクも可用性に影響します。熱、水、粉じん、振動、腐食、不正アクセス、ケーブル損傷が障害を起こします。信頼できる構成には物理保護、機器室計画、換気、接地、サージ保護、保守アクセスが必要です。

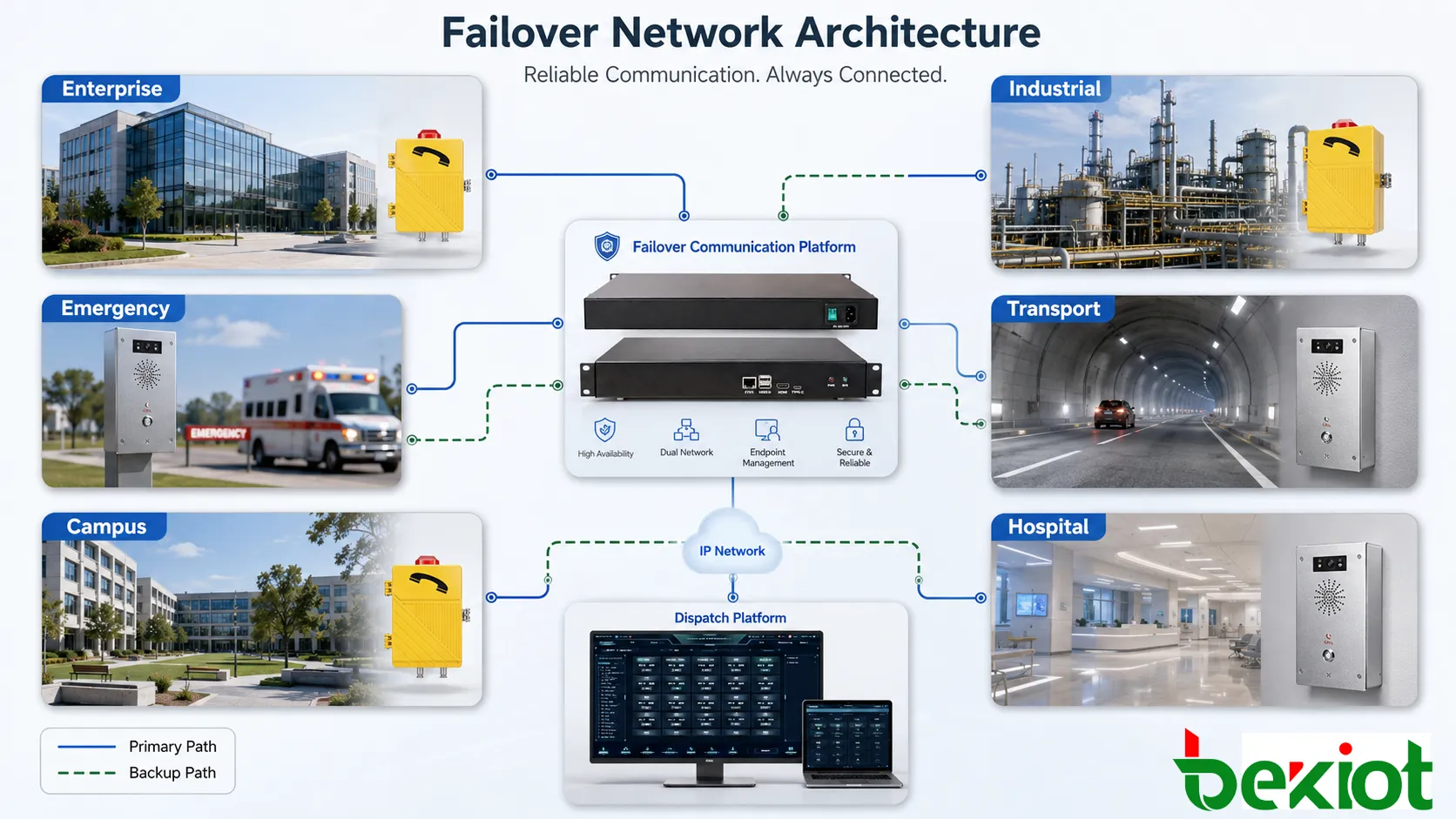

用途とリスクを対応させる

企業・産業ネットワーク

フェイルオーバーは、障害時にも通信サービスを継続する必要がある場所で有効です。企業電話ではオフィス電話、支店内線、遠隔勤務者、呼ルーティング、顧客窓口を保護します。インターネット回線やSIPトランクが故障すると別経路へ移し、業務停止を減らします。

産業現場では運用継続性とより強く結び付きます。生産ライン、制御室、保守チーム、倉庫、変電所、鉱山、港湾、トンネル、公益施設は固定通信点に依存します。SIPサーバー、スイッチ、ゲートウェイ故障で指令や緊急連絡を失わないよう、冗長構成で重要経路を維持します。

緊急・公共施設

緊急通信では、ヘルプポイント、警報連動電話、構内放送制御、緊急ページング、ブルーライト緊急端末、エレベーター電話、制御室プラットフォームを支えます。日常の通信量が少なくても、必要時には必ず動作しなければなりません。隠れた故障による緊急連絡不能を減らします。

交通分野でも有効です。地下鉄、鉄道、空港、道路トンネル、バス車庫、交通管制センターは分散端末に依存します。回線、スイッチ、サーバー故障時にも、現場機器と中央管制の接続を維持します。

キャンパス、病院、公共施設、大型商業施設では、警備席、緊急インターホン、来訪者支援、入退室通信、構内放送の継続に利用できます。利用者と公開エリアが多いため停止はすぐに目立ちます。修理中もサービスを維持する計画が必要です。

隠れた単一障害点が残る

よくある誤りは、予備機器を追加しながら隠れた単一障害点を残すことです。2台のサーバーが1つのデータベースを共有し、2本の回線が1台のスイッチを通り、2台のゲートウェイが1つの電源を使い、2本のトランクが同じプロバイダーに依存する場合があります。構成全体を端から端まで確認します。

予備経路が試験されていない

もう1つの問題は、フェイルオーバーを検証済み機能ではなく図面として扱うことです。予備経路が設定されていても、ファイアウォール、期限切れ認証情報、誤ったDNS、古い経路、ライセンス不足、帯域不足で動かないことがあります。制御された条件で試験する必要があります。

データ整合性が無視される

サーバー冗長化ではデータ整合性が重要です。呼ルーティング表、利用者アカウント、録音、ログ、機器登録、設定変更が同期されていなければ、予備系は古い情報で起動します。その結果、部分的な復旧や予期しないルーティングが発生します。

自動復旧が往復切替を起こす

検出しきい値が不適切だと切替ロジックが不安定になります。変動する回線によってトラフィックが往復し、通話を中断し、障害解析を困難にします。Hold-down Timer、安定したFailback方針、状態変化を通知する警報を設けます。

運用チームに可視性がない

静かに切り替わるシステムは、副系も失うまで正常に見えることがあります。管理者は稼働経路、故障部品、切替時刻、復旧状態、残存リスクを明確に把握する必要があります。ログと通知は構成の一部です。

保守手順も文書化します。フェイルオーバー試験、故障機器交換、主経路復旧、通話機能確認、障害ログ確認の方法をチームが理解する必要があります。運用規律がなければ、技術的に優れた設計も時間とともに信頼性を失います。

まとめ

フェイルオーバー・ネットワーク構成はサービス継続性を高める実用的な方法です。予備資源を準備し、主系の状態を監視し、故障を検出してトラフィックを切り替え、管理者へ通知し、制御された復旧を支えます。SIP登録、呼ルーティング、ゲートウェイ、指令、ページング、緊急端末、遠隔拠点を保護できます。

良い設計には複数の冗長要素が必要です。物理回線、スイッチ、ルーター、ファイアウォール、サーバー、アプリケーション、トランク、ゲートウェイ、電源、監視ツールをまとめて確認します。検出しきい値、切替動作、Failbackルール、ログ、保守も定義します。

最も信頼できる設計は、実際の運用条件で試験された設計です。図面上で冗長に見えるだけでなく、故障時も通信を継続し、障害を見える状態にし、運用チームが確実に通常サービスへ戻せる必要があります。

よくある質問

ネットワークのフェイルオーバーとは？

フェイルオーバーとは、故障した主資源から予備資源へサービスを切り替えることです。予備資源は別回線、サーバー、スイッチ、ゲートウェイ、トランク、データセンター、通信経路などです。

フェイルオーバーと負荷分散は同じですか？

同じではありません。フェイルオーバーは障害後の継続性を目的とし、負荷分散は通常運用中に複数資源へトラフィックを分配します。両方を組み合わせる構成もあります。

進行中の通話は維持されますか？

常に維持されるわけではありません。条件によってセッションを保つシステムもありますが、多くは新しい通話能力の迅速な復旧を優先します。リアルタイムメディアは基本接続より維持が困難です。

なぜフェイルオーバー試験が必要ですか？

試験によって予備経路、ルーティングルール、認証情報、ファイアウォール、トランク、サーバー、監視が実際に動作することを確認できます。図面にあるだけの予備構成は、試験していなければ障害時に動かない可能性があります。

最大の設計ミスは何ですか？

最大の誤りは隠れた単一障害点を残すことです。冗長機器があっても、同じ電源、上位回線、プラットフォーム、データベース、物理ケーブル経路に依存していれば十分ではありません。
