IPベースの無線指令システムとは、無線ネットワークとIPインフラを接続し、集中または分散された制御インターフェースから音声指令、グループ通話、緊急警報、録音、モニタリング、および拠点間の連携をオペレーターが管理できるようにする通信プラットフォームです。音声、シグナリング、状態、管理データをIPネットワークで伝送することにより、従来の無線指令を単一のローカルコンソールの枠を超えて拡張します。

実際には、アナログ無線機、デジタル無線中継器、基地局、RoIPゲートウェイ、指令卓、SIPサーバー、録音サーバー、GISプラットフォーム、警報システム、移動端末などをシステムに接続できます。公共安全、交通、公益事業、石油・ガス、鉱業、港湾、空港、工場、キャンパス、物流、緊急管理など、迅速なグループ通信と明確な運用指令が必要とされる環境で広く使用されています。

主な価値は、単に無線音声をネットワークパケットに変換することではありません。真の価値は、無線チャネル、オペレーター、現場チーム、遠隔拠点、インシデントワークフローを管理可能な一つのアーキテクチャに統合することにあります。これにより、組織は距離を超えて人々を連携させ、異なる無線システムを接続し、重要な通信を記録し、イベント発生時により迅速に対応できます。

ローカルコンソールからネットワーク制御への移行

従来の無線指令は、多くの場合、ローカルな基地局と固定配線されたコンソールに依存していました。指令担当者は無線チャネルのサービスエリア内の現場ユーザーと通話できましたが、遠隔延長、多拠点管理、システム録音、地域間の連携は困難でした。

ネットワーク化されたアーキテクチャはこのモデルを変えます。無線音声と制御信号は、LAN、WAN、専用光ファイバー、マイクロ波リンク、VPN、4G/5Gバックホール、衛星リンク、または専用IPネットワーク上で伝送できます。指令担当者は常に無線機の近くに座っている必要はありません。遠隔拠点を指令センターに接続し、複数の管制室が権限と運用上の役割に応じて、選択されたチャネルを共有できます。

これは、業界のより広範なトレンドを反映しています。無線通信はもはや孤立した音声の島として管理されるものではありません。IPテレフォニー、指令センター、ビデオプラットフォーム、警報システム、位置情報サービス、デジタルインシデント管理とますます統合されています。

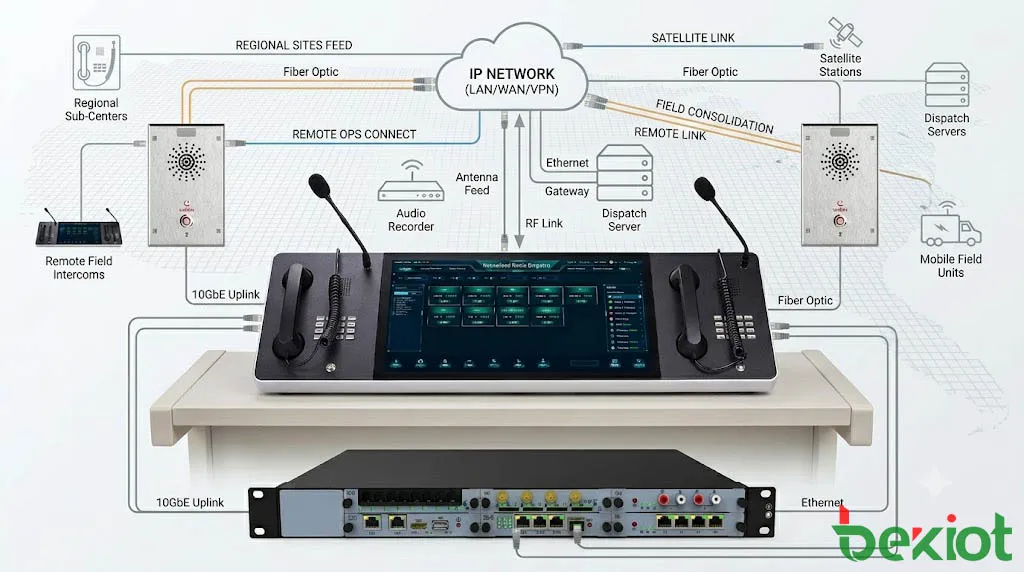

参照アーキテクチャ

無線アクセス層

無線アクセス層には、現場無線機、車載無線機、携帯無線機、中継器、基地局、アンテナ、無線チャネルが含まれます。これは、現場ユーザーがプッシュトゥトーク音声で通信する場所です。拠点によって、無線技術はアナログFM、DMR、TETRA、P25、PDT、NXDN、または他の業務用無線規格である場合があります。

この層は依然として、現場のサービスエリア、無線品質、アンテナ計画、チャネル容量、ユーザーの行動を決定します。IP統合は指令制御を拡張できますが、適切なRFエンジニアリングの必要性を排除するものではありません。不十分な無線カバレッジ、干渉、誤ったアンテナ配置、または過負荷のチャネルは、最終的なユーザーエクスペリエンスに影響を与え続けます。

ゲートウェイおよびインターフェース層

Radio-over-IPゲートウェイまたはインターフェースユニットは、無線機をIPネットワークに接続します。アナログ音声、PTT制御、キャリア検出、COR/COS信号、シリアル制御、GPIOイベント、またはデジタルインターフェースデータを、IPベースのストリームとシグナリングメッセージに変換します。

この層は、RFシステムとネットワークシステム間の橋渡しとなるため、非常に重要です。ゲートウェイは、音声明瞭度、PTTタイミング、チャネル状態、制御の信頼性、イベント報告を維持する必要があります。また、コーデック選択、ジッタバッファリング、エコー制御、ゲイン調整、リモート設定、フェイルオーバーロジックもサポートする場合があります。

コア制御層

コア制御層は通常、指令サーバー、セッション制御、ユーザー権限、チャネル管理、グループ設定、録音サービス、イベントログ、統合インターフェースを含みます。システムによっては、SIPサービス、メディアルーティング、データベースストレージ、冗長サーバー、APIアクセスも含む場合があります。

この層は、誰がどのチャネルにアクセスできるか、どのコンソールが送信できるか、緊急通話の優先順位をどうするか、音声をどこに録音するか、システムイベントをどのように記録するかを決定します。プラットフォームの論理中心です。

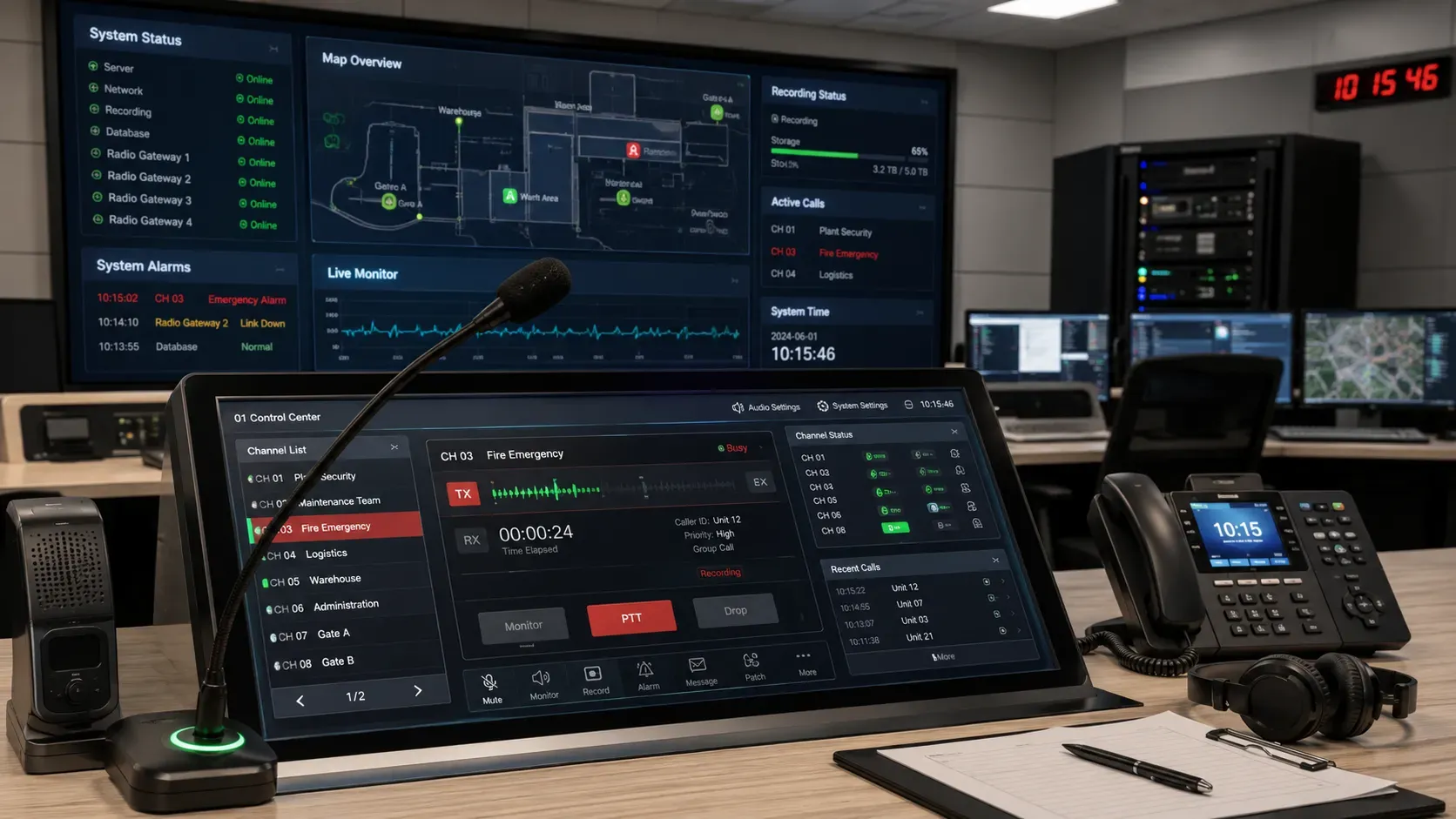

オペレーターアプリケーション層

オペレーターアプリケーション層には、指令コンソール、Webインターフェース、タッチスクリーンパネル、ソフトウェアクライアント、モバイル指令アプリ、管制室ダッシュボードが含まれます。オペレーターはこの層を使用して、チャネルを監視し、PTTを開始し、グループをパッチ接続し、緊急事態に対応し、録音を再生し、現場の通信を監督します。

優れたインターフェースは、認知的負荷を軽減する必要があります。インシデント発生中に、オペレーターは不明瞭なチャネル名や複雑なメニューを探し回る必要があってはなりません。チャネルレイアウト、色分けされた状態、緊急インジケーター、通話記録は理解しやすいものであるべきです。

音声と制御信号の伝わり方

現場ユーザーがPTTボタンを押すと、無線機はRFチャネルを通じて音声を送信します。基地局または中継器が信号を受信します。チャネルがゲートウェイを介して接続されている場合、音声と状態情報はIPトラフィックに変換され、指令プラットフォームまたはコンソールに送信されます。

指令担当者が話すとき、システムはコンソールからIPネットワークを通じて音声パケットをゲートウェイに送信します。ゲートウェイは無線送信経路をアクティブにし、無線チャネルに音声を送出します。これにより、遠隔指令センターのオペレーターは、あたかも基地局の隣にいるかのように現場無線機に話しかけることができます。

制御情報もシステム内を移動します。PTT状態、ビジーチャネル表示、緊急警報、チャネル選択、グループパッチ、録音マーカー、デバイス状態、オペレーターのアクションはすべて、シグナリングまたはイベントデータとして交換される可能性があります。これが、システムを単なる音声ブリッジ以上のものにしている理由です。

主要機能

集中音声指令

集中指令により、オペレーターは単一のインターフェースから複数の無線チャネルまたは拠点を制御できます。指令センターは、チャネルごとに個別の物理無線機を設置することなく、異なるチーム、場所、部門を監視できます。

これにより、多拠点運用における連携が向上します。交通局、公益企業、または産業グループは、統合された管制室から遠隔基地、移動チーム、緊急対応グループを管理できます。

グループ通話とチャネルモニタリング

グループ通話は最も重要な無線機能の一つです。指令担当者は、定義されたチーム、チャネル、フリート、地域、または緊急グループに対して話すことができます。システムは、オペレーターが同時に複数のチャネルを監視することも許可できます。

チャネルモニタリングは、オペレーターが送信前に現場のアクティビティを理解するのに役立ちます。ビジー表示、受信音声、通話状態、優先ルールにより、不要な中断を防ぎ、通信の衝突を減らします。

緊急通話処理

緊急機能により、現場ユーザーは指令センターに緊急警報を送信できます。システムは、発信者を強調表示し、関連チャネルを開き、警報音を鳴らし、イベントをマークし、音声を録音し、監督者に通知することができます。

高リスク産業では、緊急処理は明確で信頼性が高くなければなりません。オペレーターは、誰が警報を作動させたか、どのチャネルまたは拠点が関与しているか、どのような措置が取られたか、イベントが確認応答されたかどうかを知る必要があります。

クロスチャネルパッチ

チャネルパッチは、2つ以上の無線チャネルまたは通信グループを一時的に接続します。通常は別々のチャネルを使用している異なるチームが、イベント中に連携する必要がある場合に役立ちます。

例えば、保守、警備、消防、管理チームが緊急時に共有通信ブリッジを必要とする場合があります。パッチにより、ユーザーが無線機を切り替えたり、手動でメッセージを中継したりする必要性が減少します。

録音と再生

録音は、レビュー、コンプライアンス、トレーニング、調査、インシデント再構築のために指令通信を保存します。適切に設計されたシステムは、チャネル音声、オペレーター送信、緊急イベント、タイムスタンプ、ユーザーID、通話メタデータを記録できます。

再生は、時刻、チャネル、オペレーター、イベントタイプ、インシデント記録による検索をサポートする必要があります。構造化された検索がないと、大規模な録音アーカイブは使いにくくなる可能性があります。

機能マッピング

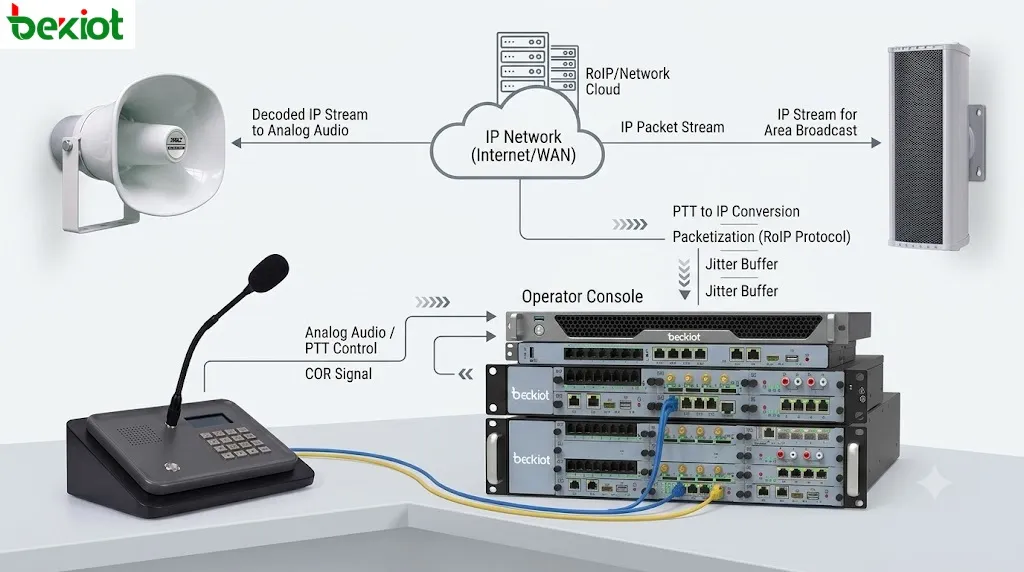

Radio-over-IPゲートウェイの役割

ゲートウェイは、統合の品質を決定する重要な要素であることがよくあります。無線側とIP側の両方と同時にインターフェースする必要があります。無線側では、音声入出力、PTT制御、スケルチ検出、チャネル状態、外部シグナリングを処理する場合があります。IP側では、RTPストリーム、SIPセッション、独自の制御プロトコル、暗号化、ジッタバッファリング、管理アクセスを処理する場合があります。

音声ゲインとタイミングは特に重要です。ゲートウェイが早すぎたり、遅すぎたり、大きすぎたり、小さすぎたりして送信すると、指令品質が低下します。PTT遅延、テールノイズ、クリッピング、無音検出、エコーは、無線機とネットワーク状態に応じて調整する必要があります。

多拠点システムでは、ゲートウェイ管理を標準化する必要があります。デバイス名、チャネル名、IPアドレス、ファームウェアバージョン、配線記録、保守担当者を明確に文書化する必要があります。

ネットワーク設計の考慮事項

レイテンシとジッタ

無線指令は遅延に敏感です。レイテンシが高すぎると、オペレーターが現場ユーザーの話に重なって話したり、不自然な会話のタイミングを経験したりする可能性があります。ジッタは、バッファリングが正しく構成されていない限り、音声の途切れを引き起こす可能性があります。

WANリンク、VPNトンネル、携帯電話ネットワーク、衛星バックホール、輻輳したスイッチ、不適切なルーティングはすべてパフォーマンスに影響を与える可能性があります。重要な展開では、本番使用前に片道遅延、パケット損失、ジッタ、フェイルオーバー動作を測定する必要があります。

QoSとトラフィック優先度

音声指令は通常、通常のデータトラフィックよりも高い優先度を与えられるべきです。サービス品質ポリシーは、ファイル転送、ビデオストリーム、バックアップ、または一般的なインターネットアクセスによって引き起こされる輻輳から音声パケットを保護するのに役立ちます。

QoSは、パス全体で一貫している必要があります。中間のスイッチ、ルーター、ファイアウォール、またはWANサービスが優先度を無視する場合、1つのデバイスでパケットにマークを付けるだけでは不十分です。

冗長性

冗長性には、デュアルサーバー、バックアップゲートウェイ、冗長スイッチ、デュアルWANリンク、電源バックアップ、代替指令コンソール、フェイルオーバールーティングが含まれる場合があります。必要なレベルは、運用上のリスクによって異なります。

真の冗長性は、共通の障害点を回避する必要があります。同じスイッチ、電源、またはケーブルルートを通過する2つのリンクは、意味のある回復力を提供しない可能性があります。

時刻同期

正確な時刻は、録音、ログ、緊急イベント、監査証跡、インシデント再構築にとって重要です。サーバー、ゲートウェイ、コンソール、録音システムは、信頼性の高い時刻同期を使用する必要があります。

デバイス間でタイムスタンプが異なると、レビュー中にイベントの正確なシーケンスを理解することが困難になります。

セキュリティとアクセス制御

指令システムは重要な現場通信を制御する可能性があるため、セキュリティは不可欠です。不正アクセスは、傍受、虚偽送信、チャネル妨害、または機密運用情報の露出を可能にする可能性があります。

重要な管理策には、ユーザー認証、役割ベースの権限、暗号化された管理アクセス、安全なVPN設計、ファイアウォールポリシー、イベントログ記録、強力なパスワードポリシー、ネットワークセグメンテーション、定期的な構成レビューが含まれます。

PTT権限は慎重に設計する必要があります。すべてのオペレーターがすべてのチャネルで送信できる必要はありません。緊急チャネル、制限された運用グループ、および機関間パッチは、より高い承認または監督者制御を必要とする場合があります。

テレフォニーおよびSIPとの統合

多くの展開では、無線指令をIPテレフォニーまたはSIPベースの通信システムと接続します。これにより、電話ユーザーが無線グループに発信したり、指令担当者が通話を無線チャネルに接続したり、緊急チームがインシデント中に無線ユーザーと電話ユーザーをブリッジしたりできます。

この統合は通信の柔軟性を拡大しますが、ポリシーに関する疑問も生じます。誰が無線チャネルを呼び出せるのか？電話ユーザーは現場チームに送信できるのか？通話は録音すべきか？DTMFコマンドはサポートすべきか？通話が長時間開いたままになるとどうなるか？

優れた設計は明確なアクセスルールを定義し、公衆またはオフィスの電話システムと運用無線チャネル間の無制御なブリッジングを防ぎます。

地図および位置データとの統合

最新のシステムは、無線機、車両、または移動端末がGPSまたはその他の測位方法をサポートしている場合、現場ユニットの位置を地図上に表示できます。これにより、オペレーターはチームがどこにいて、どのユニットがインシデントに最も近いかを理解しやすくなります。

位置情報の統合は、公共安全、交通、公益事業、鉱業、物流、キャンパス、産業緊急対応に役立ちます。指令決定、ルート計画、パトロール検証、作業員の安全をサポートできます。

位置データは責任を持って取り扱う必要があります。アクセスは許可されたユーザーに限定し、保持ルールは組織のポリシーと現地の要件に一致させる必要があります。

警報およびインシデントプラットフォームとの統合

警報システム、緊急ボタン、アクセス制御、ビデオ分析、火災システム、IoTセンサーは、無線指令ワークフローにリンクできます。イベントが発生すると、プラットフォームは正しいグループに通知し、関連チャネルを開き、インシデント記録を表示し、事前設定された対応計画をトリガーできます。

これは、手動による呼び出しからイベント駆動型の調整への移行を支援します。誰かが口頭で問題を報告するのを待つ代わりに、システムは警報、場所、通信グループ、オペレーターアクションを1つのワークフローにまとめることができます。

重要な環境では、イベントルールを慎重にテストする必要があります。誤警報や誤ったグループルーティングは、システムへの信頼を低下させる可能性があります。

公共安全および緊急サービスでの使用

公共安全機関には、高速で信頼性が高く、追跡可能な通信が必要です。ネットワーク化された指令プラットフォームは、管制室、遠隔無線サイト、現場チーム、指揮車両、一時的なインシデントポストを接続できます。

緊急サービスでは、優先処理、機関間の相互運用性、録音された通信、監督者による監視、迅速なグループ調整が必要になる場合があります。大規模なインシデント中は、通常のチャネルを維持しながら、異なるチームが一時的なパッチを必要とする場合があります。

設計では、回復力、バックアップ電源、強化されたネットワーク、冗長制御ポイント、安全なアクセス、明確な運用手順を考慮する必要があります。

交通および公益事業での使用

交通ネットワークは多くの場合、広いエリアをカバーしています。鉄道、地下鉄、高速道路、空港、港湾、バス運行では、駅、車両、車庫、現場チーム、管制センター全体で調整された音声通信が必要です。

電力、水道、ガス、通信などの公益事業も、分散した資産を運用しています。現場チームは、変電所、パイプライン、遠隔地、保守エリア、緊急修理ゾーンで作業する場合があります。ネットワーク化された指令システムは、中央チームが遠隔操作を調整し、通信記録を維持するのに役立ちます。

これらのセクターでは、カバレッジ計画とネットワークの回復力の両方が重要です。無線チャネルは現場ユーザーをカバーできますが、遠隔指令制御のためにIPバックホールも利用可能であり続ける必要があります。

産業および鉱業オペレーションでの使用

産業サイトには、生産ライン、倉庫、危険区域、保守チーム、警備チーム、管制室、緊急対応グループが含まれる場合があります。鉱業オペレーションには、地表サイト、地下エリア、車両、換気チーム、安全スタッフ、遠隔指令ポイントが含まれる場合があります。

無線指令は、携帯電話や通常のオフィス通信ツールが適さない場合に、迅速なグループ通信をサポートします。IP統合は、複数のサイトゾーン、遠隔管制室、録音プラットフォームの接続に役立ちます。

産業展開では、過酷な環境要件、バックアップ電源、ケーブル保護、接地、冗長ネットワークパス、緊急通信手順を考慮する必要があります。

キャンパス、施設、プライベートネットワークでの使用

大規模なキャンパス、工場、商業複合施設、病院、大学、テーマパーク、物流センターには、多くの場合、警備、保守、駐車、清掃、イベント、緊急チームがあります。グループ無線通信は、高速でシンプルであり、現場の調整に適しているため、依然として有用です。

IPベースの制御により、中央オペレーションセンターは異なるチームを管理し、イベントを記録し、遠隔の建物を接続し、特別な活動のための一時的な通信グループを作成できます。

これらの環境では、ユーザビリティが重要です。オペレーターは無線の専門家ではない可能性があるため、指令インターフェースは明確で安定しており、習得しやすいものでなければなりません。

運用信頼性要因

信頼性は、無線カバレッジ、ゲートウェイの安定性、IPネットワーク品質、サーバーの可用性、コンソールのパフォーマンス、バックアップ電源、オペレーター手順という完全な連鎖に依存します。どの部分の弱点も、指令品質に影響を与える可能性があります。

定期的なチェックには、無線信号テスト、ゲートウェイ状態、ネットワーク遅延、パケット損失、録音可用性、チャネル命名、コンソールログイン、ユーザー権限、バックアップ電源、緊急警報機能を含める必要があります。

信頼性は、構成レビューだけでなく、訓練を通じて検証されるべきです。アイドル監視中は正常に見えるシステムも、忙しいインシデント中には異なる動作をする可能性があります。

メンテナンスとトラブルシューティング

メンテナンスチームは、音声品質、PTT応答時間、チャネルビジー状態、ゲートウェイログ、サーバー正常性、録音ストレージ、NTP同期、ネットワーク使用率、ユーザーアクセス記録を監視する必要があります。

一般的な障害には、片方向音声、PTT遅延、最初の音節の欠落、誤ったチャネルルーティング、録音失敗、不安定なゲートウェイ接続、ジッタバッファの誤設定、IPアドレスの競合、ファイアウォールブロック、不十分な帯域幅が含まれます。

効果的なトラブルシューティングには、RF側とIP側を分離する必要があります。エンジニアは、無線チャネルがローカルで動作するか、ゲートウェイが音声を正しく受信するか、パケットがサーバーに到達するか、コンソールが期待通りに音声を再生および送信するかをテストする必要があります。

計画チェックリスト

展開前に、無線チャネル数、拠点、オペレーター、通話グループ、録音要件、緊急ワークフロー、統合システム、ネットワークパス、バックアップ期待値を定義します。

次に、無線インターフェースの互換性を確認します。すべての無線機や中継器が同じ音声、PTT、制御、またはデジタルインターフェースを露出しているわけではありません。配線、ゲイン、シグナリング、チャネル状態を慎重に一致させる必要があります。

次に、IPネットワークを設計します。VLAN、QoS、ファイアウォールルール、ルーティング、VPN、遅延、ジッタ、帯域幅、冗長性、監視を確認します。指令トラフィックは通常のバックグラウンドデータとして扱われるべきではありません。

最後に、オペレーターとメンテナンスチームをトレーニングします。技術的に正しいシステムでも、ユーザーがチャネルレイアウト、緊急手順、パッチ制御、または録音検索を理解していない場合、運用上失敗する可能性があります。

よくある設計ミス

1つの誤りは、無線統合は音声の問題だけであると仮定することです。実際には、PTTタイミング、ビジー検出、権限、イベント処理、録音メタデータも同様に重要です。

別の誤りは、QoSやフェイルオーバーのない不安定なWANパスに大量のトラフィックを配置することです。ネットワークが輻輳すると、音声指令が信頼できなくなる可能性があります。

第3の誤りは、チャネル命名が不明瞭なことです。名前が一貫していないか、専門的すぎる場合、オペレーターは緊急時に誤ったチャネルを選択する可能性があります。

第4の誤りは、権限設計が脆弱なことです。送信アクセス権を持つユーザーが多すぎると混乱を招き、許可されたオペレーターが少なすぎると応答が遅くなる可能性があります。

第5の誤りは、緊急ワークフローのテストを怠ることです。緊急警報、監督者通知、録音タグ、チャネルパッチは、実際のインシデントが発生する前に検証する必要があります。

将来の開発方向性

無線指令の未来は、ますますソフトウェア定義化され、IP接続され、より広範な指揮システムと統合されています。無線チャネルは、ブロードバンドPTT、LTE/5Gプッシュトゥトーク、衛星バックホール、ビデオ指令、GIS、IoT警報、AI支援インシデント分析と共存する可能性があります。

しかし、従来の業務用無線は、高速なグループ通話、現場での簡素さ、専用カバレッジ、実証済みの運用動作を提供するため、多くの業界で重要であり続けるでしょう。方向性は必ずしも置き換えではなく、収束です。

最も価値のあるシステムは、信頼性の高い無線アクセスと、柔軟なIPアーキテクチャ、安全な権限、明確な指令ワークフロー、他の運用データソースとの統合を組み合わせるでしょう。

IPベースの無線指令システムは、無線チャネルを、集中指揮、拠点間調整、緊急時対応、録音、および多業種の現場運用をサポートする管理可能なネットワークリソースに変換することにより、価値を提供します。

よくある質問

既存のアナログ無線システムを接続できますか？

多くの場合、可能です。適切な音声、PTT、およびチャネル状態インターフェースが利用可能であれば接続できます。無線信号をIPベースのメディアおよび制御データに変換するために、ゲートウェイが必要になる場合があります。

各拠点にローカル指令担当者が必要ですか？

いいえ。ネットワーク制御の利点の1つは、遠隔拠点を中央指令センターから監視および運用できることです。一方で、必要な場所ではローカル指令を引き続き維持できます。

IPバックホールに障害が発生した場合はどうなりますか？

RFシステムがローカルでまだ機能している場合、ローカル無線通信は継続できますが、バックアップリンクまたはローカルフォールバック手順が利用可能でない限り、遠隔指令制御は中断される可能性があります。

指令運用にGPSは必須ですか？

いいえ。GPSは位置表示と現場追跡に役立ちますが、基本的な音声指令、PTT、グループ通話、録音は位置データなしでも動作します。

通話グループ名はどのように計画すべきですか？

名前は、地域、部門、機能、緊急時の役割など、実際の運用を反映したものにすべきです。明確な命名は、プレッシャーのかかる状況下でのオペレーターのミスを減らします。
