VLANセグメンテーションは、物理的なスイッチング基盤を複数の論理ネットワークセグメントに分割するネットワーク設計手法です。すべての接続機器を同じブロードキャストドメインに置くのではなく、管理者は機器、ポート、ユーザー、部門、システム、またはトラフィック種別を個別の仮想LANに割り当てることができます。

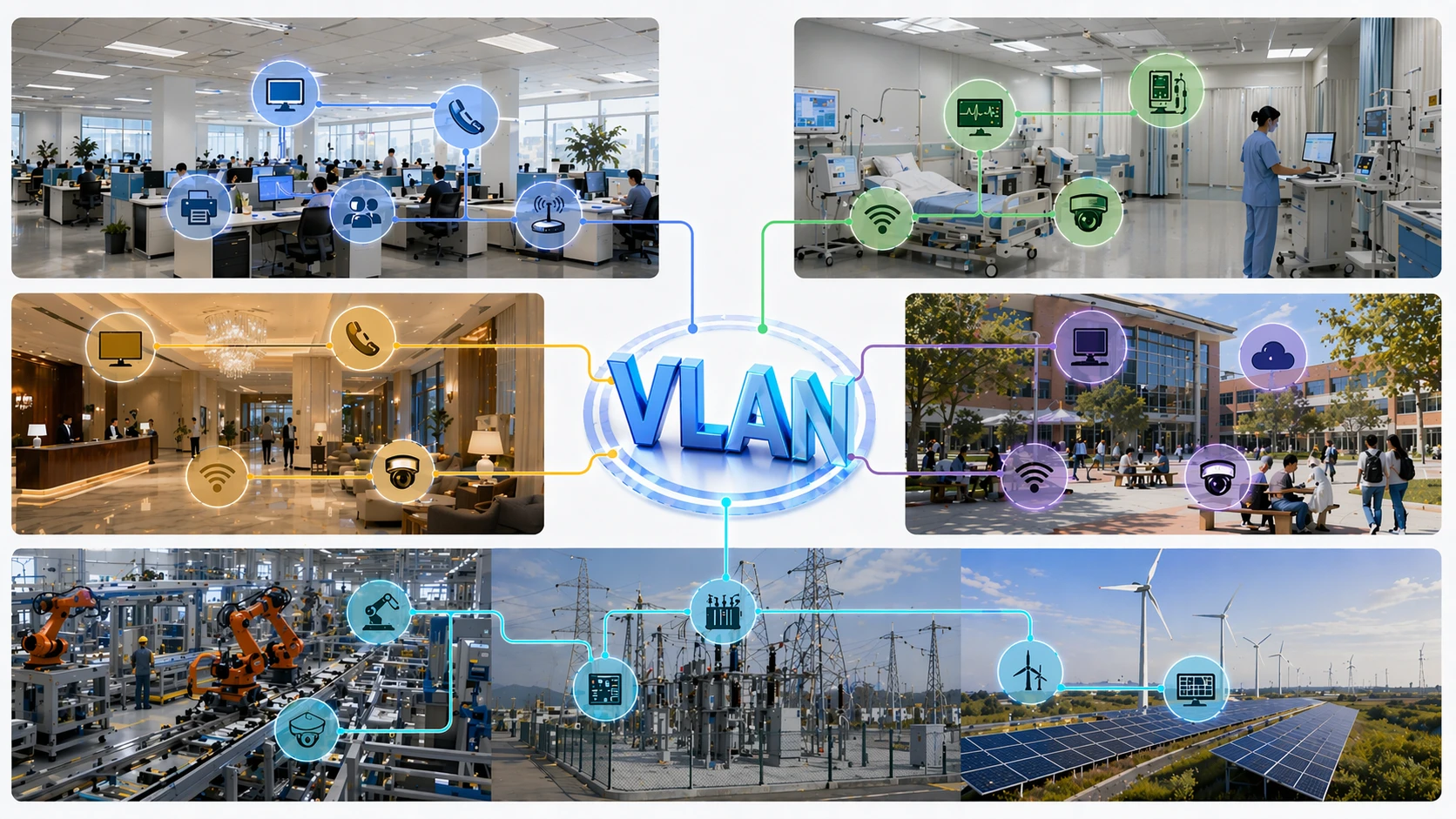

この方式は、企業ネットワーク、産業現場、キャンパス、病院、データセンター、小売チェーン、スマートビル、マネージドサービス環境で広く使われています。主な目的は、トラフィックを整理し、不要なブロードキャストの露出を減らし、重要なシステムを分離し、ポリシー制御を支え、大規模ネットワークを運用しやすくすることです。

大きなLANから制御された論理ゾーンへ

フラットなネットワークでは、多くの機器が同じレイヤー2ドメイン内にあります。初期段階では単純に見えますが、ユーザー、機器、アプリケーション、セキュリティ要件が増えると管理が難しくなります。ブロードキャストトラフィックが増加し、障害切り分けが複雑になり、ある領域の問題が無関係なシステムに影響する可能性があります。

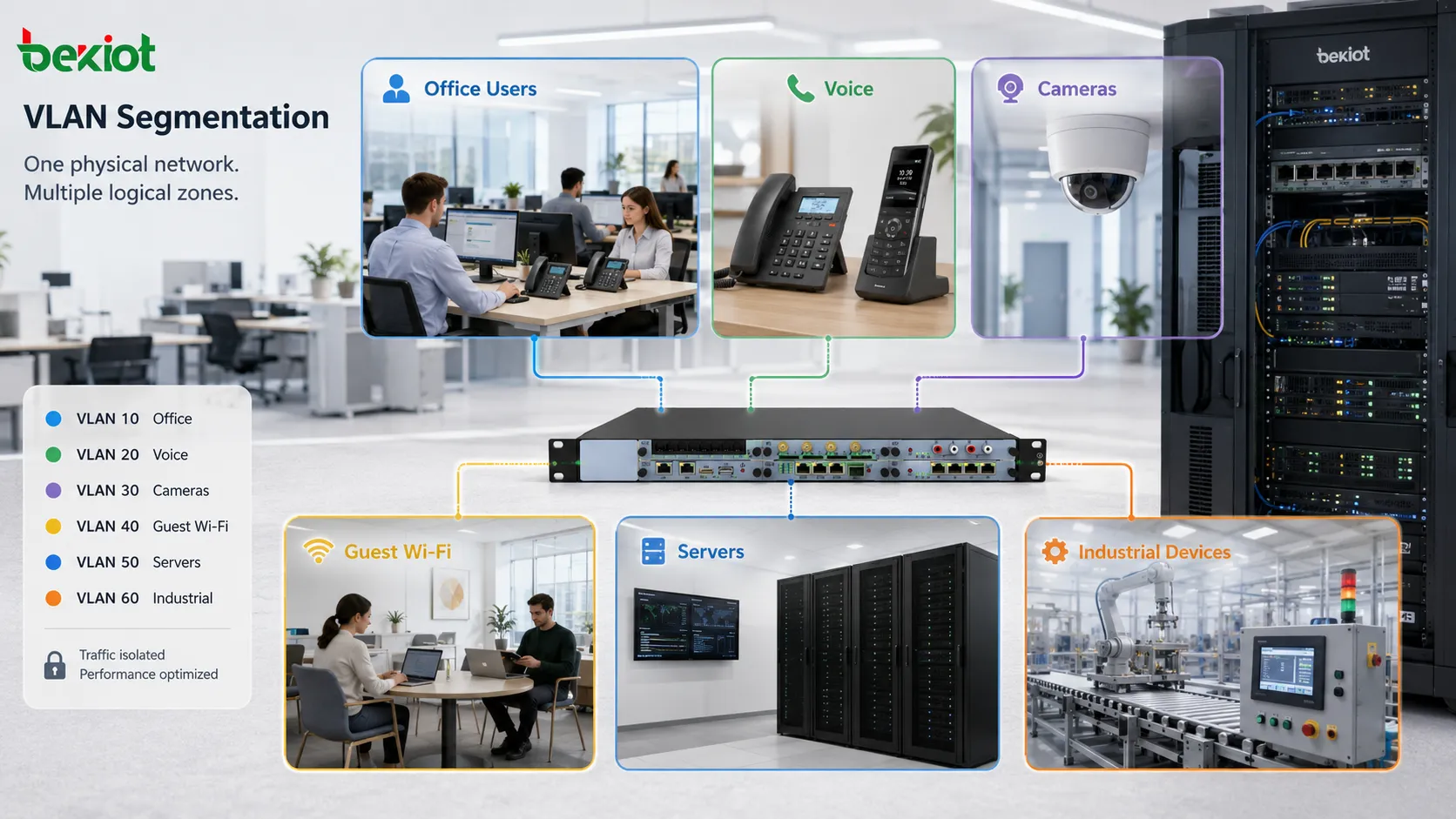

論理セグメンテーションはこの構造を変えます。1台のスイッチで、複数の独立した仮想ネットワークを同時に扱えます。オフィス利用者、IP電話、カメラ、サーバー、ゲストWi-Fi、産業用コントローラー、管理インターフェース、セキュリティ機器は、同じ物理基盤を共有しながら設計上は分離された状態を保てます。

業界の流れは、より制御されたポリシー主導型ネットワークへ向かっています。ゼロトラストアーキテクチャ、IoTの拡大、OTセキュリティ、ハイブリッドワーク、クラウドアクセス、コンプライアンス要求により、単なる接続性よりもセグメンテーションの重要性が高まっています。

基本的な動作メカニズム

ポートベースの割り当て

最も単純な設計では、スイッチポートを特定のセグメントに割り当てます。オフィスPCに接続されたポートは1つの論理ネットワークに属し、カメラに接続されたポートは別の論理ネットワークに属します。異なるセグメントの機器は、ルーティングやポリシーで許可されない限り、レイヤー2で直接通信できません。

ポートベースの割り当ては理解しやすく、固定された環境で一般的です。デスク、カメラ、プリンター、アクセスポイント、産業機器、頻繁に移動しないエンドポイントに適しています。

トランクリンク上のタグ付きトラフィック

複数の論理ネットワークのトラフィックをスイッチ間で運ぶ必要がある場合、トランクリンクを使用します。トランクは、Ethernetフレームにタグを追加することで、1本の物理接続上に複数のセグメントを運びます。このタグは、そのフレームがどの論理ネットワークに属するかを示します。

これにより、スイッチ、ルーター、ファイアウォール、無線コントローラー、サーバーは、セグメントごとに個別のケーブルを必要とせずにトラフィックを正しく処理できます。

エンドデバイス用のアクセスリンク

多くの一般的なエンドポイントはアクセスポート経由で接続されます。アクセスポートは通常1つのセグメントに属し、タグなしトラフィックをエンドポイントへ送ります。スイッチは内部で、そのトラフィックを設定済みセグメントに関連付けます。

これにより、エンドポイントの設定は簡単になります。スイッチがアクセス層で分類を行うため、多くのPC、プリンター、カメラ、電話機はタグ付けを理解する必要がありません。

セグメント間ルーティング

異なる論理ゾーンにある機器が通信するには、通常レイヤー3機器が必要です。これはルーター、レイヤー3スイッチ、ファイアウォール、SD-WAN機器、またはゲートウェイである場合があります。ルーティングは、トラフィックがセグメント間を通過できるかを制御します。

ここでセキュリティポリシーが重要になります。レイヤー2でトラフィックを分離することは最初の一歩にすぎません。管理者は、ゾーン間で許可するトラフィックも定義する必要があります。

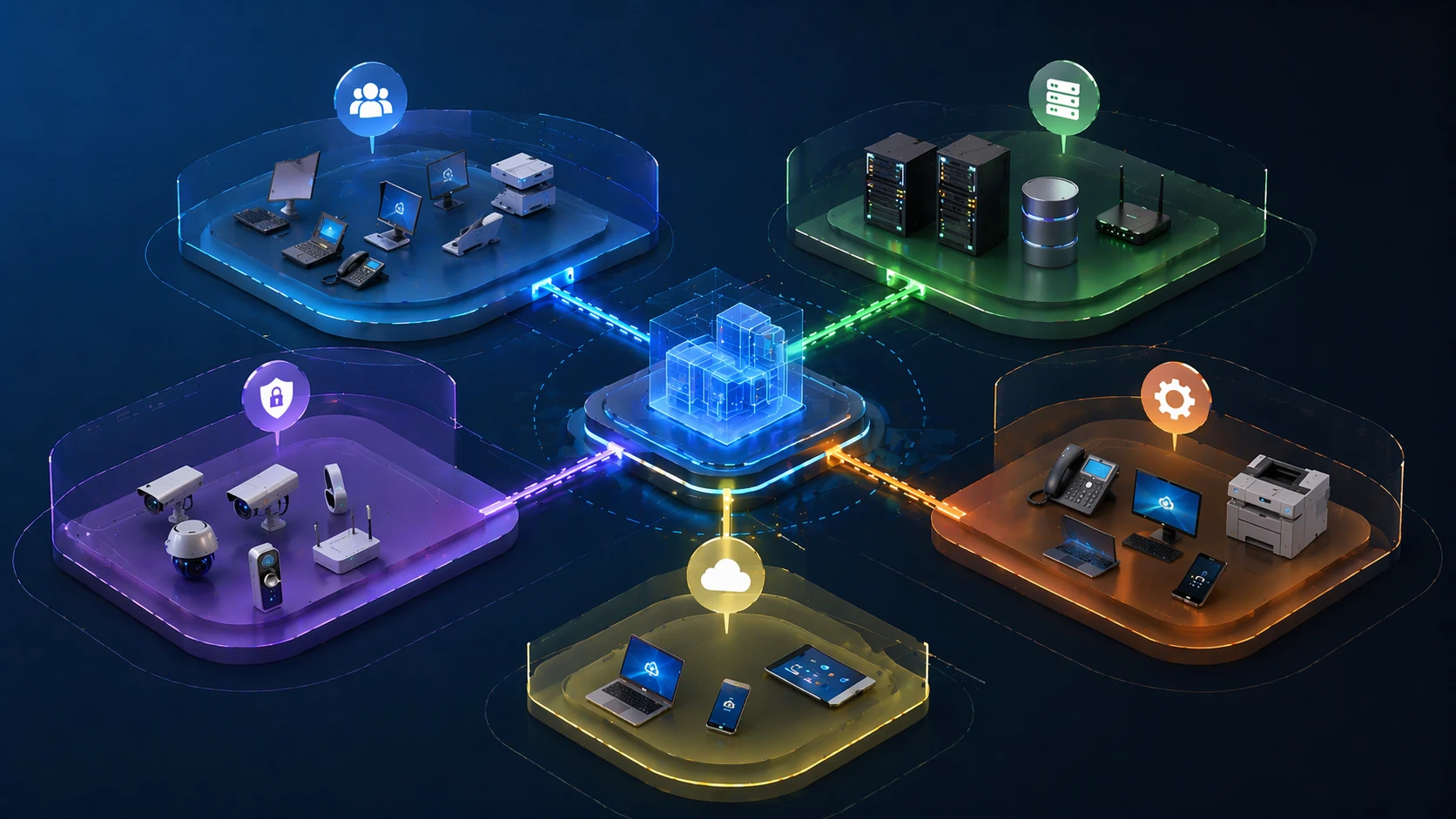

主な特徴

ブロードキャストドメインの制御

重要な特徴の1つは、ブロードキャストの封じ込めです。ブロードキャストパケットは、スイッチング環境全体へ広がるのではなく、割り当てられたセグメント内にとどまります。

これにより、大規模ネットワークでは不要なトラフィックが無関係な機器へ届かないため効率が向上します。また、障害解析時に管理者が確認すべきノイズも減ります。

論理的な分離

セグメンテーションは、異なる機器グループやサービスの間に論理的な分離を提供します。ゲストユーザーを内部システムから分け、カメラをオフィス機器から分け、産業用コントローラーを企業PCから分けることができます。

これはファイアウォールやアクセス制御の代替ではありませんが、ポリシーを適用しやすい整理された構造を作ります。

柔軟な物理設計

機器を分離するために、必ずしも別々の物理スイッチを用意する必要はありません。1台の管理スイッチで複数の論理ネットワークをサポートできます。これにより、ケーブル、ラックスペース、機器コストを削減しながら分離を維持できます。

この柔軟性は、キャンパス、複数階の建物、工場、倉庫、複合用途施設で特に有用です。

トラフィック分類

さまざまなトラフィック種別を異なるゾーンに分類できます。音声、映像、管理、ゲストアクセス、生産システム、セキュリティ機器、ユーザートラフィックを分けて扱えます。

これにより、QoSポリシーが明確になり、監視が容易になり、ネットワーク動作の予測性が高まります。

ポリシーベースの拡張

組織が成長すると、新しい部門、テナント、生産エリア、サービス種別を、構造化された番号体系と命名ルールで追加できます。これは、すべてを1つの共有ネットワークへ単純に追加するよりも整理された拡張方法です。

適切な命名と番号計画は、管理者が各セグメントの目的をすばやく理解する助けになります。

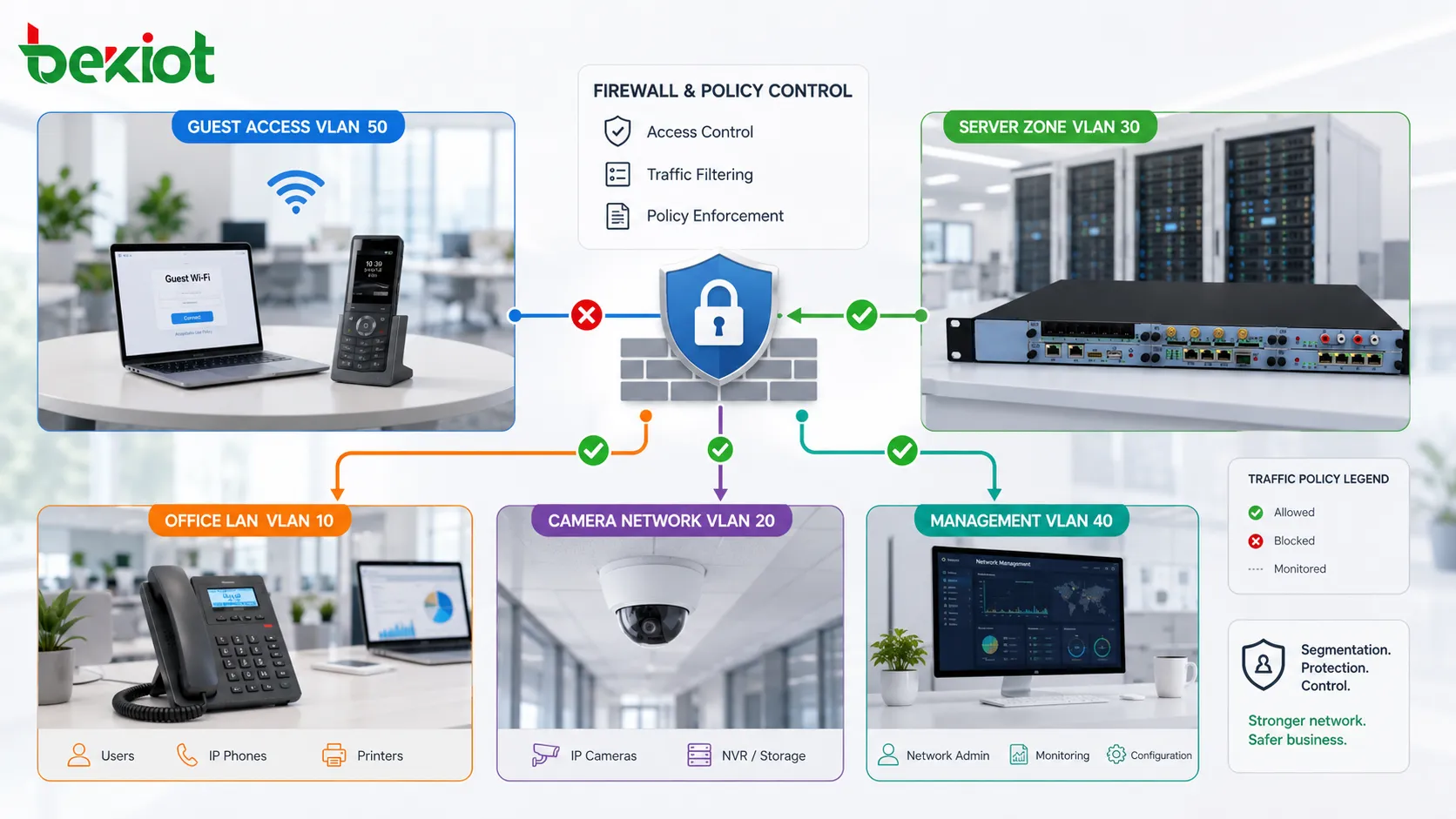

現代ネットワークにおけるセキュリティ価値

セキュリティは、セグメンテーションを行う最も強い理由の1つです。すべての機器が同じネットワークに置かれていると、侵害されたエンドポイントが他の多くのシステムへアクセスしやすくなります。機器を分離することで、利用可能な攻撃面を減らせます。

たとえば、ゲストWi-Fiが内部サーバーに到達してはいけません。IPカメラが財務システムへ自由にアクセスすべきではありません。ビル自動化コントローラーは通常のオフィスノートPCと同じゾーンを共有すべきではありません。管理インターフェースは一般ユーザートラフィックから保護する必要があります。

セグメンテーションはインシデント封じ込めにも役立ちます。あるゾーンでマルウェアや不審なトラフィックが見つかった場合、管理者はネットワーク全体をすぐに止めることなく、そのゾーンを隔離、監視、制限できます。

性能とトラフィック管理

セグメンテーションは、ブロードキャストの拡散を減らし、トラフィックの流れを整理することで性能改善に役立ちます。すべてのアプリケーションを自動的に高速化するものではありませんが、トラフィックをより効果的に制御できる整ったネットワーク構造を作ります。

音声トラフィックは、QoSと障害対応を容易にするため専用ゾーンに配置できます。カメラ映像は帯域を多く消費するため分離できます。管理トラフィックは不要な露出を減らすため、制限されたゾーンに置くことができます。

トラフィックがどこに属するかを理解することで、管理者はアップリンク、ルーティング経路、ファイアウォールルール、監視ビュー、容量計画をより正確に設計できます。

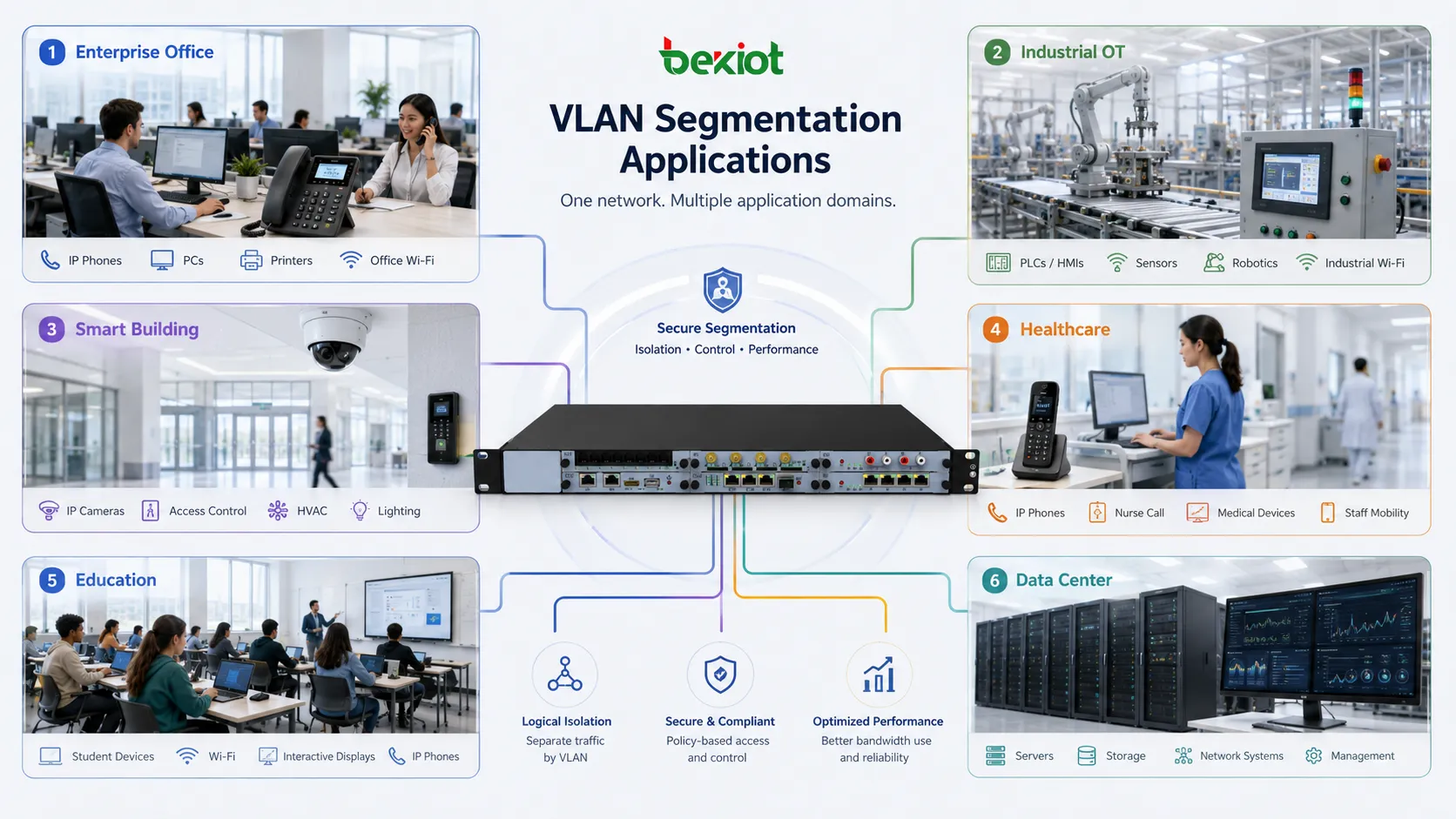

企業オフィスでの用途

企業オフィスでは、部門、ゲストWi-Fi、音声機器、プリンター、管理インターフェース、セキュリティカメラ、サーバーアクセスを分離することがよくあります。これによりネットワークが整理され、無関係なシステム間の不要な相互作用が減ります。

ハイブリッドワーク環境では、従業員アクセス、契約業者アクセス、会議室機器、コラボレーションシステム、ビルサービスを分けるうえでも役立ちます。

大企業では、機密性の高い業務データを扱うシステムを通常のオフィストラフィックから分離することで、コンプライアンスや監査要件にも対応しやすくなります。

産業およびOT環境での用途

産業ネットワークには、PLC、HMI、センサー、ゲートウェイ、エンジニアリング端末、安全システム、生産サーバー、CCTV、無線機器、保守端末が含まれることがあります。これらを1つのフラットネットワークに置くと、運用上およびセキュリティ上のリスクが生まれます。

論理セグメンテーションは、生産ゾーン、制御システム、監視機器、リモートアクセス経路、企業ITシステムを分離するのに役立ちます。これにより、オフィスネットワークの問題が生産設備に影響する可能性を下げられます。

ただし、産業環境では慎重な計画が必要です。古い機器の中には最新のセキュリティ制御に対応しないものがあり、停止が許容されない場合もあります。全面展開の前に、実際のプロセス通信でセグメンテーションをテストする必要があります。

スマートビルでの用途

スマートビルには、入退室管理、エレベーター、HVAC、照明、エネルギーメーター、駐車場システム、来訪者機器、監視カメラ、Wi-Fi、テナントネットワーク、管理プラットフォームなど多くの接続システムがあります。

論理的分離は、あるサブシステムが別のサブシステムに干渉することを防ぎます。たとえば、ゲストインターネットが入退室管理コントローラーに到達してはいけません。カメラはテナントのオフィス機器から分離すべきです。ビル管理トラフィックは、許可された保守プラットフォームだけに見えるべきです。

これによりビルネットワークの運用が容易になり、施設機器のIP化が進むにつれてセキュリティ状態も改善します。

医療と教育での用途

病院や教育機関には、多様な機器とユーザーグループがあります。臨床システム、事務用PC、ゲストWi-Fi、医療機器、セキュリティシステム、学生用機器、実験室設備、職員ネットワークを、制御されていない同じ空間で共有すべきではありません。

医療では、セグメンテーションが重要システムを保護し、より安全な機器管理を支えます。教育では、学生、職員、実験室、公共アクセス、管理サービスを分離するのに役立ちます。

どちらの環境でも、ユーザーや機器の数が頻繁に変わるため、明確な命名、文書化、アクセス方針が必要です。

データセンターとクラウド接続システムでの用途

データセンターでは、アプリケーション層、ストレージトラフィック、管理ネットワーク、バックアップシステム、テナントワークロード、外部サービスゾーンを分離するためにセグメンテーションを使用します。これは、ルーティング、ファイアウォール、監視、コンプライアンスのための構造化された基盤になります。

クラウド接続アーキテクチャでは、オンプレミスの論理ゾーンをクラウドのセキュリティグループ、仮想ネットワーク、ファイアウォールポリシーに対応させる場合もあります。一貫したセグメンテーションの考え方は、ハイブリッド構成を理解しやすくします。

ワークロードがより動的になるにつれて、多くの組織は従来のセグメンテーションに、ソフトウェア定義ネットワーク、マイクロセグメンテーション、IDベースのアクセス制御を組み合わせています。

設計原則

まず業務ゾーンを定義する

スイッチを設定する前に、管理者は各セグメントの目的を定義すべきです。設計はランダムな番号ではなく、業務機能、リスクレベル、機器種別、トラフィックパターンに従うべきです。

例として、ユーザーゾーン、音声ゾーン、カメラゾーン、ゲストゾーン、サーバーゾーン、管理ゾーン、OTゾーン、制限サービスゾーンがあります。

明確な命名と文書化を行う

適切な文書化は不可欠です。各セグメントには、名前、ID、サブネット、ゲートウェイ、目的、許可トラフィックポリシー、所有者、対象範囲を記録する必要があります。

文書がなければ、セグメンテーションの維持は難しくなります。将来のエンジニアは、そのセグメントがなぜ存在するのか、どのシステムが依存しているのかを把握できないかもしれません。

ゾーン間ルーティングを制御する

すべてのゾーンが自由に相互通信できるなら、セグメンテーションは不完全です。ゾーン間トラフィックは、制御されたルーティング、ファイアウォールポリシー、またはアクセスリストを通る必要があります。

最も安全な方法は、必要な通信だけを許可し、不要な経路を拒否することです。

成長を見込んで計画する

番号体系とIPアドレス設計は、将来の拡張を許容する必要があります。すべてのIDやサブネットを構造なしに割り当てると、拡張が難しくなります。

計画された設計は、新しい部門、拠点、機器種別、テナント、セキュリティゾーンを後から追加する際に、大規模な再設計を避ける助けになります。

よくある設定上の問題

よくある問題の1つは、トランク設定の誤りです。必要なセグメントがトランク上で許可されていないと、機器が接続を失う可能性があります。逆に、あまりに多くのセグメントをどこでも許可すると、露出が増え、障害解析が難しくなります。

もう1つの問題はタグ付けの不一致です。エンドポイントがタグ付きトラフィックを送る一方でスイッチがタグなしを期待している場合や、電話機が正しく通知されていない音声セグメントを必要とする場合があります。

ゲートウェイの設定ミスも問題を起こします。あるセグメントのデフォルトゲートウェイが間違っていると、機器はローカル通信できても他のネットワークへ到達できません。

スイッチレベルでは分離されていても、ルーティングポリシーが開きすぎているとセキュリティ上の隙間が生じます。その場合、ネットワークは分離されているように見えても、過剰な通信を許可してしまいます。

運用と監視

展開後の監視には、ポート割り当て、トランク状態、インターフェースエラー、ブロードキャスト量、IPアドレス使用状況、DHCPスコープ、ゾーン間トラフィック、ファイアウォールログ、未許可機器イベントを含めるべきです。

変更管理も重要です。機器を誤ったポートへ移動したり、誤ったプロファイルを割り当てたりすると、サービス停止やポリシー回避につながります。

ネットワークチームは、未使用セグメント、古いルール、文書化されていないトランク、一貫しない命名も確認すべきです。時間がたつと、保守不足により整った設計が分かりにくいシステムへ変わることがあります。

業界の発展方向

業界は単純な静的分離を超えつつあります。多くの組織は、VLANベースの設計に、ネットワークアクセス制御、IDを意識したポリシー、ゼロトラストセグメンテーション、SDN、クラウドセキュリティグループ、自動プロビジョニングを組み合わせています。

IoTとOTの成長もセグメンテーションを後押ししています。より多くのカメラ、センサー、スマート機器、コントローラー、ビルシステムがIPネットワークへ接続され、それらすべてを同じ信頼度で扱うことはできません。

将来の設計では、階層型アプローチが使われる可能性が高いです。従来の論理セグメントは有用なまま残り、ファイアウォール、NAC、エンドポイント状態確認、アプリケーション認識型ポリシーにより、より細かなアクセス制御が追加されます。

展開時のベストプラクティス

まず、ユーザー、機器、アプリケーション、トラフィックフローを棚卸しします。セグメンテーションは、何が通信する必要があるかに基づくべきで、推測に基づくべきではありません。

標準的な命名と番号計画を作成します。スイッチ、ルーター、ファイアウォール、IPアドレス管理システム、文書で一貫したラベルを使用します。

高リスクまたは管理されていない機器を重要システムから分離します。ゲストアクセス、IoT機器、カメラ、ビルコントローラーを、業務サーバーや管理インターフェースと同じゾーンに置くべきではありません。

本番展開前にゾーン間ルールをテストします。アプリケーションはDNS、認証、データベースアクセス、ログ、更新サーバー、時刻同期に依存する場合があり、これらの依存関係は意図的に許可する必要があります。

設計は定期的に見直します。業務変更、新しい機器、合併、クラウド移行、セキュリティインシデントにより、ポリシー更新が必要になる場合があります。

VLANセグメンテーションの価値は、共有スイッチング環境を、セキュリティ、性能、可視性、拡張可能なネットワーク運用を支える整理された論理ゾーンへ変える点にあります。

よくある質問

VLANセグメンテーションはすべてのサイバー攻撃を防げますか？

いいえ。露出を減らし不要な通信を制限しますが、ファイアウォール、認証、監視、エンドポイントセキュリティ、アクセス制御と組み合わせる必要があります。

すべての機器種別に個別セグメントが必要ですか？

必ずしもそうではありません。セグメントは、リスク、機能、トラフィックの性質、管理要件に基づいて決めるべきです。不要に多いセグメントは運用を難しくします。

異なるセグメントの2台の機器が通信できないのはなぜですか？

通常は、両ネットワーク間にレイヤー3ルーティングと許可ポリシーが必要です。ルーティング、ゲートウェイ、ファイアウォール、ACLの設定が不足していると通信は失敗します。

小規模ネットワークにもセグメンテーションは有用ですか？

はい。ただし設計はシンプルに保つべきです。小規模オフィスでも、ゲストWi-Fi、管理インターフェース、内部ユーザー機器を分けることで効果が得られることが多いです。

展開後に何を文書化すべきですか？

セグメントID、名前、サブネット、ゲートウェイ、目的、所有者、許可トラフィック、トランク経路、DHCPスコープ、ファイアウォールポリシー、接続機器種別を文書化します。
