VoIPゲートウェイは、従来型の音声システムや電話インターフェースをIPベースの通信ネットワークへ接続する装置です。簡単に言えば、アナログ電話、PBX、PSTNトランク、T1/E1デジタル回線などのレガシー音声環境と、SIPおよびRTPをIPネットワーク上で使用する現代のVoIPプラットフォームを橋渡しします。すべての端末や回線を最初からIPネイティブに置き換える必要がなく、既存の音声基盤と新しいユニファイドコミュニケーション環境を実用的に共存させます。

このため、VoIPゲートウェイは実際の通信プロジェクトで今も重要です。多くの組織では、アナログ機器、デジタルPBX、FAX、非常電話、ページングインターフェース、エレベーター電話、ドアインターホン、産業用電話、キャリア回線などが残っており、短期間で全面更新することはできません。VoIPゲートウェイは全面入れ替えを強制せずに移行を可能にし、旧来の電話インフラとIP音声ネットワークの間に技術的な移行経路を作り、相互接続性、冗長性、サービス継続性を支えます。

VoIPゲートウェイの定義

VoIPゲートウェイの意味

VoIPゲートウェイは、非IP音声インターフェースをVoIPシステムへ接続するためのメディアおよびシグナリングの相互接続装置です。設計により、FXSポートでアナログ端末を接続したり、FXOポートでアナログ回線を接続したり、T1、E1、PRI、CASなどのデジタル回線をIPベースの呼制御プラットフォームへ接続したりできます。IP側では通常、SIPサーバー、IP PBX、ソフトスイッチ、IMSプラットフォーム、または統合通信システムと通信します。

「ゲートウェイ」という言葉が重要なのは、この装置が単なるスイッチのようにパケットを転送するだけではないからです。異なるネットワーク領域と音声技術の間で変換を行います。従来の電話回線は、呼状態、ダイヤル、監視、呼び出し、音声をIP音声ネットワークとは異なる方式で扱います。ゲートウェイはこれらのレガシー信号を解釈し、VoIPシグナリングとメディアセッションへマッピングし、反対方向の通信でも同じ変換を行います。

実際の導入では、VoIPゲートウェイにより、アナログ電話をSIPプラットフォームへ接続したり、IP PBXがPSTNトランクを利用したり、レガシーPBXをSIPトランクへ接続したり、全IP化への段階的移行中に特殊な音声端末を残したりできます。

VoIPゲートウェイが今も重要な理由

VoIPゲートウェイが重要なのは、通信インフラが一度に置き換わるのではなく段階的に進化するからです。企業は新しいIP PBXを導入していても、アナログFAXを必要とする場合があります。交通施設では、SIPをディスパッチやインターホン連携に使いながら、古いキャリアサービス向けのE1リンクを維持することがあります。病院や工場では、基幹通信を近代化しつつ、非常用アナログ端末やページング連携を残すことがあります。

このような状況で、ゲートウェイは相互運用性と投資保護を提供します。組織は価値の高い部分からIP通信を導入し、運用上まだ必要な既存資産を維持できます。そのためVoIPゲートウェイは、支店電話、コンタクトセンター、産業通信、ホテル、医療施設、長期運用のインフラプロジェクトで広く使われています。

VoIPゲートウェイは従来の電話インターフェースとIP音声プラットフォームを接続し、旧システムと新システムを連携させます。

VoIPゲートウェイの仕組み

レガシー電話とIP間のシグナリング変換

VoIPゲートウェイの中核機能の一つがシグナリング変換です。従来の音声システムは、IP音声プラットフォームとは異なる信号方式を使用します。アナログ回線では、オフフック、オンフック、呼び出し電圧、DTMF、極性反転、監視トーンなどが電気的に表されます。デジタルトランクでは、構造化されたチャネル信号と呼設定メッセージが使われます。一方、VoIPプラットフォームは通常、SIPなどのプロトコルでIPネットワーク上の呼を確立、変更、終了します。

レガシー側で呼が始まると、ゲートウェイはイベントを検出し、ダイヤル情報や回線状態を解釈して、VoIPシステムへ適切なIPシグナリングを生成します。IP側で呼が始まると、ゲートウェイはVoIPシグナリングを受け取り、正しい物理またはデジタルインターフェースへマッピングし、接続されたレガシー機器またはトランクに適切な呼動作を提示します。この変換により、まったく異なる通信領域が相互に理解できるようになります。

音声回線とパケット音声のメディア変換

シグナリングに加え、ゲートウェイはメディア変換も行います。従来電話は音声を連続的な回線型ストリームまたは時分割チャネル音声として伝送しますが、VoIPネットワークではリアルタイム音声をパケット化されたメディアフローとして運びます。そのためゲートウェイは必要に応じてアナログ音声をデジタル化し、IP伝送用にパケット化し、ネットワークからRTPストリームを受信し、宛先インターフェースへ音声を再構成または出力します。

この過程で、ゲートウェイはコーデック処理、パケットタイミング、エコーキャンセル、ジッタバッファ、ゲイン制御、無音処理、トーン生成などを適用できます。通話の成功は呼の確立だけで決まるわけではありません。音声経路は実際のネットワーク条件でも明瞭で安定し、運用上受け入れられる品質を保つ必要があります。

多くのシステムでは、ゲートウェイはFAX、モデム、DTMF伝送、呼進行トーンの変換などの特殊用途でもメディアを支えます。これは、電話インターフェースに依存する非音声信号機器が残る企業ネットワークや産業ネットワークで特に有用です。

VoIPゲートウェイは単に2本のケーブルを接続する装置ではありません。レガシー電話とパケット音声の間で呼制御とメディア動作を変換し、異なる通信世界を一つのサービスとして動作させます。

VoIPゲートウェイの典型的なネットワーク構成

レガシー側、ゲートウェイ層、IP側

典型的なVoIPゲートウェイ構成は3つの論理層で構成されます。一方にはアナログ電話、FAX、非常通報ボックス、インターホン端末、PBX、PSTNトランクなどのレガシーインターフェースがあります。中央にゲートウェイがあり、電気的、デジタル、シグナリング、メディア相互接続機能を提供します。もう一方には、SIPサーバー、IP PBX、統合通信プラットフォーム、ソフトスイッチ、SBC、クラウド音声サービスなどのIP領域があります。

この階層構造は、レガシーアクセスとIP通信の境界を明確にします。問題が発生した場合、管理者はアナログまたはデジタル回線、ゲートウェイ処理層、またはその先のSIP/IPネットワークのどこに原因があるかを切り分けられます。これによりトラブルシューティングが容易になり、段階的な移行も進めやすくなります。

実際の導入で一般的なインターフェース

VoIPゲートウェイには多くのインターフェース構成があります。アナログゲートウェイは通常、アナログ電話用のFXSポートとアナログ回線用のFXOポートを提供します。システムによっては、レガシーPBXや無線連携向けのE&M信号にも対応します。デジタルゲートウェイは、キャリアや旧型ビジネス電話システムで使われるT1、E1、PRI、CASなどの構造化電話インターフェースに対応します。ネットワーク側では、通常EthernetインターフェースとSIP連携を備えます。

この柔軟性が、ゲートウェイが広く使われる理由の一つです。ある拠点では、数台のアナログ非常電話、FAX、ページングコントローラー、レガシーPBXトランクを接続する必要があります。別の拠点では、キャリアのE1引き渡しと企業通話プラットフォームへのSIP接続だけで足りる場合もあります。ゲートウェイの種類は、インターフェース構成、チャネル密度、用途範囲に応じて選びます。

大規模プロジェクトでは、高密度型やモジュール型のゲートウェイも利用されます。これにより、少数ポートから数百のアナログまたはデジタル音声チャネルまで、相互接続の考え方を変えずに拡張できます。

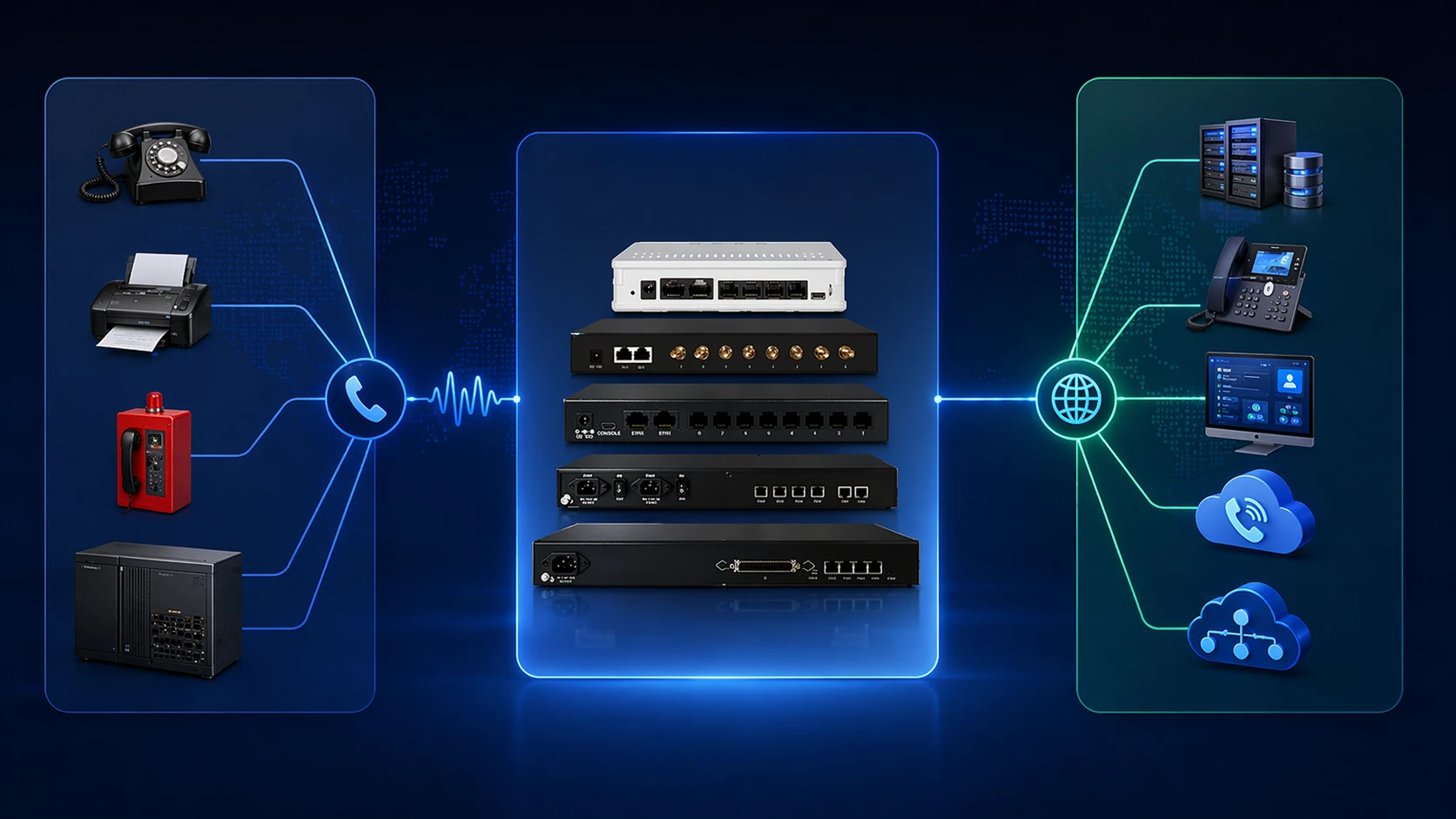

典型的な導入では、VoIPゲートウェイはレガシー電話インターフェースとIP音声プラットフォームの間に配置され、双方向でシグナリングとメディアを変換します。

VoIPゲートウェイの主要機能

プロトコルとインターフェースの相互運用性

VoIPゲートウェイの最も重要な機能は相互運用性です。本来直接通信できない機器やネットワーク同士が、制御された形で通話を交換できるようにします。これには、アナログ加入者接続、アナログトランク統合、デジタルPSTNトランク、レガシーPBX接続、SIPベースのIP通話が含まれます。つまり、ゲートウェイは混在環境での通信継続性を守ります。

この機能は移行シナリオで特に価値があります。すべての端末、トランク、PBXを一度に交換する代わりに、組織は戦略的な境界にゲートウェイを配置し、レガシー領域とIP領域を共存させることができます。これにより中断を減らし、更新期間を短縮し、将来の変更に備えられます。

コーデック処理とメディア適応

VoIPゲートウェイはパケット音声メディアを扱うよう設計されており、レガシー側とIP側の間でコーデック関連の適応を行うことがよくあります。プラットフォームにより、コーデック交渉、パケット化制御、エコー制御、コンフォートノイズ、音声活動検出、RTP統計、リアルタイムメディア監視などをサポートします。これらは音声相互接続の信頼性を高めます。

混在ネットワークを運用する組織にとって、これは非常に実用的です。キャリアインターフェース、アナログポート、SIPトランクはデフォルトで同じ動作をしない場合があります。ゲートウェイは、それらの差異を運用可能にするメディア処理とタイミング制御を提供します。

ルーティング、ダイヤルプラン、呼制御統合

多くのVoIPゲートウェイは、呼ルーティングロジックとダイヤルプラン処理も備えています。どのトランクグループまたはIPピアで通話を運ぶかを決定し、ダイヤル番号を加工し、宛先ルールを適用し、企業の通話ポリシーに従ってトラフィックを誘導できます。これにより、ゲートウェイは単なる物理アダプタではなく、音声制御アーキテクチャの一部になります。

支店ネットワークでは、緊急通話やバックアップ用にローカルPSTNブレイクアウトを可能にします。キャリア接続や企業移行では、番号正規化、着信DIDマッピング、旧システムと新システム間の制御されたルーティングをサポートします。複数の番号体系やトランク方式が共存する移行期には不可欠です。

運用、監視、生存性

もう一つの重要な機能は運用管理です。企業向けゲートウェイは通常、状態監視、アラーム通知、インターフェース統計、SIPシグナリング可視化、RTPセッション情報、リモート設定ツールを提供します。これにより、問題が回線側、呼制御層、IP経路のどこにあるかを把握しやすくなります。

一部の導入では、ゲートウェイはサービス生存性にも貢献します。WAN障害時のローカル通話維持、アナログまたはPSTN経路へのフォールバック、重要機器向けのライフライン型継続サービスなどが可能です。これは、上位接続だけに依存できない緊急通信、産業施設、交通施設、支店で特に有効です。

VoIPゲートウェイの本当の強みは音声変換だけではありません。インターフェース相互運用、メディア適応、呼ルーティング、運用制御の組み合わせが、混在電話環境を管理可能にします。

VoIPゲートウェイの一般的な種類

アナログVoIPゲートウェイ

アナログVoIPゲートウェイは、アナログ機器またはアナログ回線をIP音声プラットフォームへ接続する場合に使用されます。FXSゲートウェイは通常、アナログ電話、FAX、非常用受話器などの端末に使われます。FXOゲートウェイは、アナログPSTN回線やPBXトランクポートをVoIP環境へ接続します。小規模オフィス移行、ホテル、エレベーター電話、非常通話ポイント、ページングや放送連携で一般的です。

多くの運用機器が今もアナログインターフェースを持つため、アナログゲートウェイは現代のネットワークでも実用的です。信頼性があり既に設置済みの専用機器を残しつつ、主要な呼制御とネットワーク伝送をIP領域へ移せます。

デジタルVoIPゲートウェイ

デジタルVoIPゲートウェイは、T1、E1、PRI、CASなどの構造化された電話回線をSIPまたは他のIP音声サービスへ接続する場合に使われます。企業がキャリア提供のデジタルトランクを使い続ける場合や、レガシーPBXがTDMインターフェースで通話交換し、それをVoIPコアへ接続する必要がある場合に有効です。

小型アナログゲートウェイと比べ、デジタルゲートウェイは高いチャネル密度とキャリア型統合を想定して設計されます。企業本社、多拠点PBX移行、コールセンター、通信事業者環境などで、一台のゲートウェイが多くの同時通話を処理できます。

VoIPゲートウェイの用途

レガシーPBX移行とSIPトランク統合

VoIPゲートウェイの代表的な用途は、レガシーPBXを現代のSIPベースのプラットフォームまたはサービスプロバイダーへ接続することです。組織は初日から電話システム全体を置き換えることなく、旧トランク方式からSIPトランキングへ移行できます。ゲートウェイが相互接続を処理し、企業は移行中も番号計画、利用者の使い方、拠点電話を維持できます。

通信の近代化は通常段階的に進むため、この用途は広く見られます。ゲートウェイにより、ネットワークコアを先に進化させながら、旧端末、トランクカード、PBX部品を次の更新段階まで残せます。

現代IPネットワークでのアナログ機器の維持

もう一つの主要用途は、現代のIP環境内でアナログ機器を維持することです。FAX、エレベーター電話、非常通話ステーション、産業用電話、ドアインターホン、構内放送アダプタ、アラームダイヤラー、放送コントローラーなどは、他のシステムがVoIP化してもアナログのまま残ることがあります。ゲートウェイにより、これらの機器はIP電話バックボーン経由で動作し続けられます。

これらの多くは単なる利便機器ではなく、業務や安全に関わる機器です。安全、施設管理、顧客対応、法規制に関わる場合もあります。置き換えるより、ゲートウェイで統合する方が低コストで影響も少ないことがあります。

支店、ホテル、多拠点電話

VoIPゲートウェイは、ローカルのアナログアクセスと集中型IP電話を組み合わせる支店ネットワークで広く使われます。支店には、少数のアナログ機器、ローカルPSTN回線、本社へのIP接続がある場合があります。ローカルに完全なレガシーPBXを置く代わりに、ゲートウェイで残った非IPインターフェースを集中型音声システムへ接続できます。

ホテル、キャンパス、病院、分散型企業はこのモデルの恩恵を受けます。集中管理とローカルインターフェース需要のバランスが取れるためです。また、多数の拠点で同じ装置を一斉に導入せず段階的に近代化できます。

産業、交通、重要通信環境

VoIPゲートウェイは、工場、交通施設、トンネル、公共インフラ、港湾、重要インフラでも一般的です。これらの通信システムは長いライフサイクルで進化します。SIPベースのディスパッチやインターホンを使いながら、アナログ非常電話、レガシーページング、旧通信サービスへのデジタルトランクが残ることがあります。

このような環境では、ゲートウェイは安定化レイヤーとして機能します。現場のレガシー機器を現代のIP通信バックボーンへ接続し、現場全体をすぐに置き換える必要をなくします。稼働率、段階導入、過酷環境機器の寿命が重要な場面で特に価値があります。

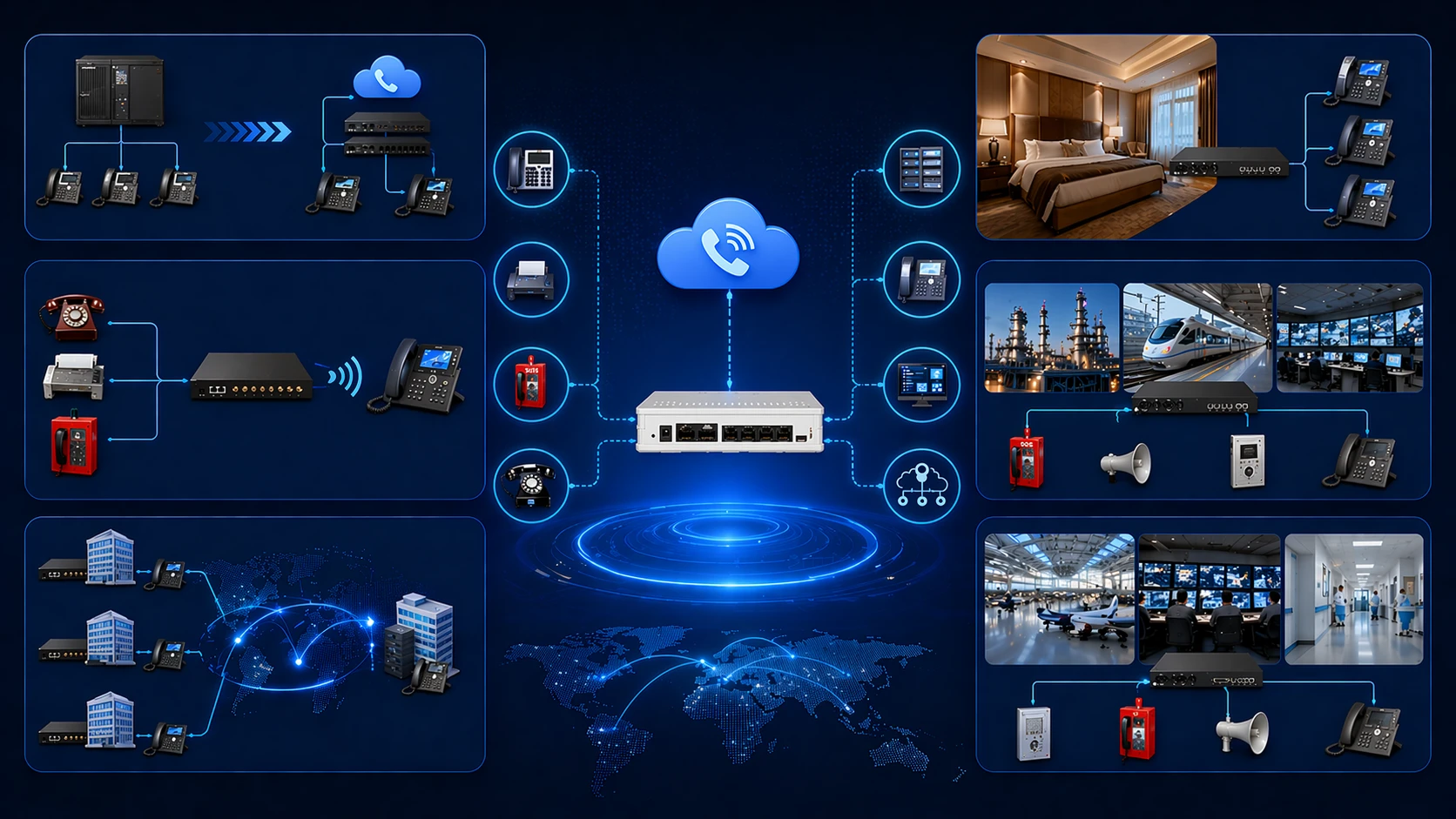

VoIPゲートウェイはPBX移行、アナログ機器維持、多拠点電話、長期運用の産業・重要通信環境で使われます。

VoIPゲートウェイを使うメリット

投資保護と段階的な近代化

VoIPゲートウェイの大きな利点は既存投資を保護できることです。旧電話、トランク機器、PBX、電話関連機器をすぐ廃棄する代わりに、使用可能な資産を維持しながら周囲のネットワークを近代化できます。これにより設備投資を抑え、不要なサービス停止を避けられます。

また、現実的な移行計画も可能になります。通信チームは段階的に更新し、新旧システムの共存を検証し、人工的な期限ではなく業務優先度に応じて機器を交換できます。多くの組織にとって、一括切替よりも実用的です。

相互運用性と運用の柔軟性

VoIPゲートウェイは音声ネットワークの設計と運用に柔軟性を与えます。アナログ、デジタル、IPリソースを組み合わせ、ローカルPSTNバックアップを残し、異なるインターフェース要件を持つ遠隔拠点を接続し、一つの音声プラットフォームを複数の現場環境へ適応できます。これはマルチベンダー環境や、すべてのサービスを同じ速度で標準化できない拠点で役立ちます。

運用面では、ネットワークを単一のインターフェース技術ではなく実際のニーズに基づいて設計できます。ゲートウェイは、より自由なアーキテクチャを可能にする適応ポイントになります。

多くの組織にとって、VoIPゲートウェイの最大価値は技術的新規性ではありません。すべてのレガシー依存を同時に捨てることなく通信を近代化できる自由です。

結論

VoIPゲートウェイが今も有効な理由

VoIPゲートウェイは、レガシー音声インターフェースと電話ネットワークを現代のIP通信へ接続する実用的な相互接続装置です。信号を変換し、メディアを変換し、アナログおよびデジタルインターフェースをサポートし、従来電話とVoIPプラットフォームの間に橋を架けます。その結果、混在通信環境での移行、相互運用、サービス継続を可能にします。

その重要性は理論ではなく現実から来ています。多くの企業、公共施設、産業現場では、古い音声システムと新しい音声システムが併存しています。VoIPゲートウェイはその組み合わせを管理可能にします。PBX移行、アナログ機器維持、支店統合、長期通信近代化のいずれにおいても、ゲートウェイはレガシー電話をIPの世界へ導く有用なツールです。

FAQ

VoIPゲートウェイの主な目的は何ですか？

VoIPゲートウェイの主な目的は、従来の電話インターフェースとシステムをIPベースの音声ネットワークへ接続することです。レガシー音声技術とVoIPプロトコルの間でシグナリングとメディアを変換し、両環境の間で通話を流せるようにします。

実際には、アナログ電話をSIPプラットフォームへ接続したり、IP PBXにアナログまたはデジタルトランクを利用させたり、移行プロジェクト中に古いPBXを現代のVoIPネットワークへ接続したりすることを意味します。

FXSゲートウェイとFXOゲートウェイの違いは何ですか？

FXSゲートウェイは通常、アナログ電話、FAX、非常用受話器などのアナログ端末をVoIPシステムへ接続するために使います。FXOゲートウェイは、アナログ電話回線またはPBXトランクポートをVoIP環境へ接続するために使います。

違いはポートが向いている相手です。FXSポートは加入者側機器を提供し、FXOポートは回線側サービスへ接続します。端末、トランク、またはその両方を統合するプロジェクトでは、両方が使われる場合があります。

VoIPゲートウェイはレガシーPBXをSIPトランキングへ接続できますか？

はい。これはVoIPゲートウェイの最も一般的な用途の一つです。ゲートウェイはレガシーPBXとSIPベースのサービスまたはIP PBXの間に配置され、古いトランクインターフェースとIP側のSIPシグナリングおよびRTPメディアを変換します。

これにより、組織は新しいキャリアサービスやIP音声プラットフォームを採用しながら、段階的な移行期間中にレガシーPBXを運用し続けられます。

VoIPゲートウェイはどこでよく使われますか？

VoIPゲートウェイは、企業電話、支店、ホテル、医療施設、産業施設、交通インフラ、公共安全または緊急通信ネットワークでよく使われます。アナログまたはデジタル電話機器がIPベースの音声プラットフォームと共存する必要がある場合に特に有効です。

典型例には、アナログ電話の維持、PSTN回線統合、PBX移行、FAXサポート、ページング統合、長寿命の現場機器と集中型SIP通信システムの相互接続があります。
