インピーダンスとは、電気回路が交流電流に対して示す妨げのことです。通信・音響システムでは、信号がケーブル、スピーカー、マイク、アンテナ、電話回線、アンプ、伝送線、電子インターフェースを通るときの伝わり方に影響します。正しく整合されていれば、有効な信号エネルギーが負荷に届きやすくなります。整合が悪いと、信号損失、反射、歪み、音量不足、過熱、不安定動作、伝送距離の低下が起こります。

インピーダンスは基本的な電気概念ですが、現場導入では非常に実用的です。適切なケーブル選定、スピーカーの安全な接続、マイクとアンプの適合、出力過負荷の防止、弱い信号の切り分け、音声、ページング、インターホン、無線、産業通信システムの信頼性維持に役立ちます。

導入時にインピーダンスが重要な理由

信号強度とシステム安定性に影響する

通信システムでは、接続されるすべての部品が信号経路に影響します。マイクは微小信号をプリアンプへ送り、ライン出力はケーブルを駆動し、アンプはスピーカーを鳴らし、アンテナは同軸線で送信機に接続されます。各接続には想定されるインピーダンス範囲があり、接続機器がその範囲に合わないと、信号は弱くなり、ノイズが増え、不安定になります。

そのため、インピーダンスは実験室だけの測定値ではなく、導入品質を左右する要素です。配線図では正しく見えても、ケーブル長、スピーカー負荷、端子接続、トランスタップ、入出力インピーダンスが合わなければ、現場では性能が出ません。

機器の過負荷を防ぐ

不適切なインピーダンスは、アンプ、送信機、出力回路に過大電流や不適切な負荷を与えることがあります。たとえば低インピーダンスのスピーカーを多数並列接続すると、総負荷インピーダンスがアンプの安全駆動範囲を下回り、過熱、保護停止、音の歪み、恒久的な損傷につながります。

現場では、総負荷を再計算せずにシステムを増設したときにこの問題がよく起こります。スピーカーの追加、ケーブル延長、異なる定格の機器交換、別システム機器の混在は、許容インピーダンスまたは電力負荷範囲と照合する必要があります。

インピーダンスの基本的な仕組み

抵抗、リアクタンス、周波数

抵抗は直流電流への妨げであり、インピーダンスは交流電流と信号回路に適用されます。インピーダンスには抵抗とリアクタンスが含まれます。リアクタンスはコンデンサやインダクタによって生じ、周波数によって変化します。そのためインピーダンスはオームで表されますが、単純な直流抵抗値と同じとは限りません。

たとえば 8 オームと表示されたスピーカーも、すべての周波数で正確に 8 オームを保つわけではありません。音声帯域内でインピーダンスは変化します。伝送線やアンテナシステムも、周波数、ケーブル種類、コネクタ品質、施工条件によって挙動が変わります。

整合とブリッジングは同じではない

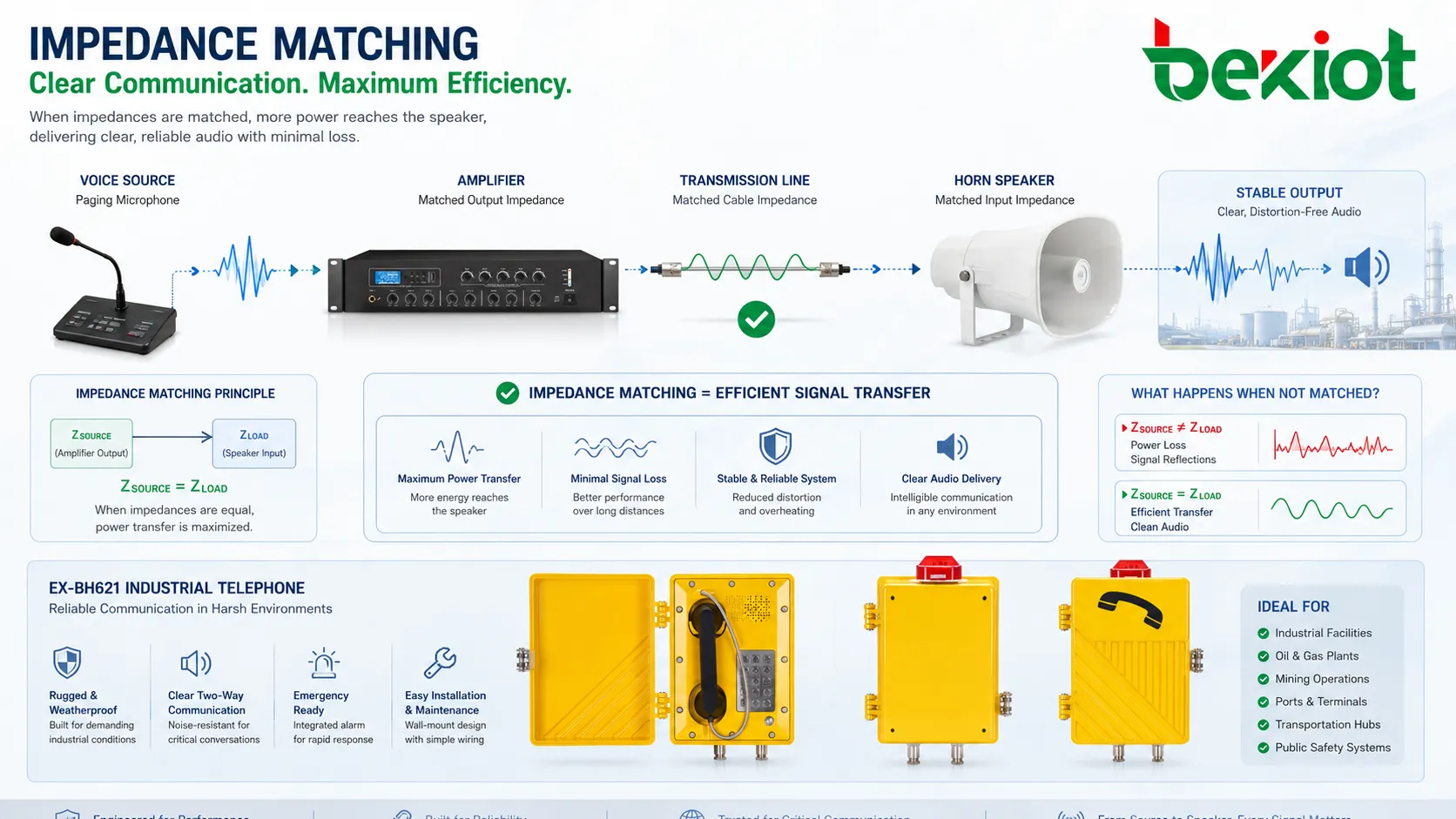

一部のシステムではインピーダンス整合が目的です。RF 伝送線や一部の音響分配では、反射を減らし電力伝送を最大化するために、信号源、ケーブル、負荷を整合させます。一方、多くの現代的な音声入力ではインピーダンスブリッジングを使い、入力インピーダンスを信号源より十分高くして、信号源を重く負荷せず電圧を受け渡します。

システムの種類を理解することが重要です。すべての音響、電話、RF 回路に同じ規則を適用すると誤りになります。スピーカー出力、マイク入力、ライン入力、70V/100V 分散スピーカー、同軸アンテナ線では、それぞれ異なる考え方が必要です。

インピーダンスは仕様書上の単なる数字ではありません。機器、ケーブル、周波数、距離、負荷が接続されたときに、実際の信号がどのように振る舞うかを示します。

実システムで確認すべき主な項目

入力インピーダンスと出力インピーダンス

入力インピーダンスは、機器が信号源に対してどれだけの負荷になるかを示します。出力インピーダンスは、信号源が接続負荷を駆動するときの特性を示します。音響・通信システムでは、これらの関係がレベル、明瞭度、ノイズ拾い、互換性に影響します。

機器を交換する際は、旧機器と新機器のインピーダンス仕様を比較する必要があります。同じコネクタ形状でも、電気的な挙動は異なる場合があります。これはマイク、アナログ電話インターフェース、ページングアンプ、無線アクセサリ、レガシー制御回路で特に重要です。

ケーブルインピーダンスと伝送品質

ケーブルは単なる導体ではありません。容量、インダクタンス、抵抗、シールド特性、特性インピーダンスを持ちます。低い音声周波数の短距離配線では影響が小さい場合もありますが、長距離、高周波、RF、映像、データ伝送ではケーブルインピーダンスが非常に重要になります。

同軸システムでは用途に応じて 50 オームや 75 オームなどの標準値が使われます。ツイストペアやネットワークケーブルにも管理されたインピーダンス特性があります。誤ったケーブルを使うと、反射、減衰、ノイズ感受性、接続不安定が増えます。

負荷インピーダンスと電力処理

負荷インピーダンスは、スピーカー、アンプ、分散音響システムにとって重要です。低い負荷はアンプからより多くの電流を引き出し、高い負荷は出力電力を低下させます。設計が不適切だと、音のカバー範囲が不均一になったり、アンプが安全範囲外で動作したりします。

ページングや公共放送では、長距離配線と多数のスピーカー接続を簡単にするため、トランス方式の 70V または 100V 分配がよく使われます。この方式では、単体スピーカーの公称インピーダンスよりも、電力タップ設定が負荷計算で重要になります。

正しいインピーダンス計画の導入メリット

音声と信号の性能が予測しやすくなる

正しいインピーダンス計画は予測性を高めます。スピーカーは想定電力を受け、マイクは使えるレベルを出し、アンテナは効率よく放射し、ライン信号は少ない損失で伝わります。これにより実装後の性能が設計に近づきます。

インテグレータにとっては、施工後の再調整を減らせます。弱い音や不安定な伝送をゲイン増加、機器交換、追加アンプで補うのではなく、最初から正しく構成できます。

機器損傷リスクを下げる

適切な負荷インピーダンスのシステムは、アンプ、送信機、出力ドライバ、電力段への負担を減らします。これはページングアンプ、指令音声チャンネル、無線中継機、緊急通話システム、産業制御インターフェースのように連続動作する機器で重要です。

長期信頼性は環境保護だけでなく電気負荷にも依存します。堅牢な機器でも、誤った負荷を駆動し続けたり、誤インピーダンスによる高温状態で動作したりすれば早期故障します。

故障診断と保守が明確になる

インピーダンスを正しく記録・測定していれば、保守チームは問題を早く切り分けられます。回線インピーダンスの急変は、ケーブル断線、水の侵入、コネクタ緩み、スピーカー損傷、短絡、誤った交換部品、無断改造を示す場合があります。

これは大型建物、工場、交通施設、キャンパス、多ゾーンページングシステムで特に有効です。すべての端末を無作為に確認するのではなく、測定値で故障位置を絞り込めます。

信頼性を保つための保守ポイント

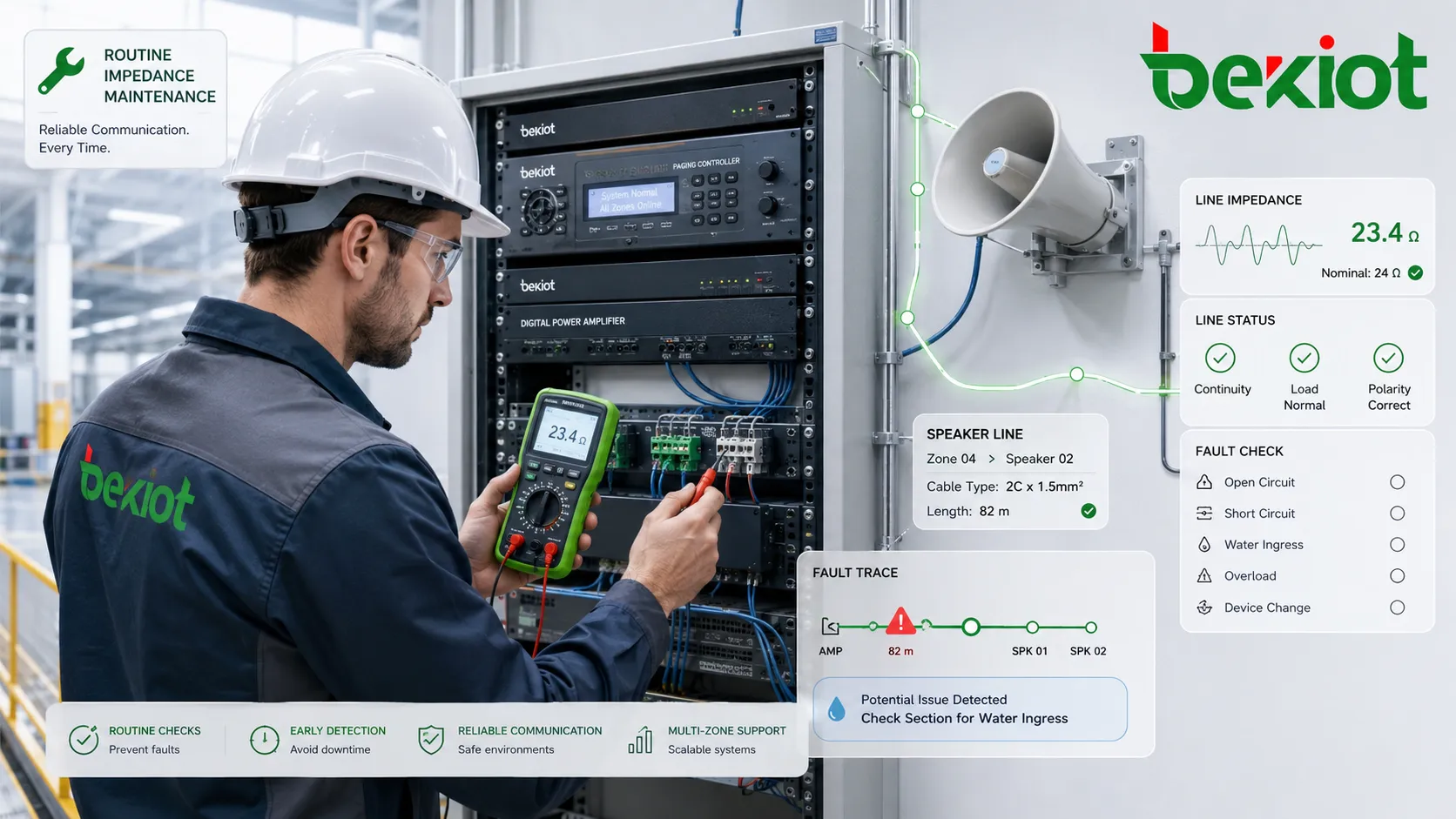

変更前後に測定する

システム拡張では必ずインピーダンス確認を含めます。スピーカー追加、アンプ交換、マイク交換、ケーブル延長、アンテナ線変更時には、測定値を設計要求と機器定格と比較する必要があります。

この簡単な手順で多くの故障を防げます。緊急放送や生産通話中にアンプが停止してから気づくより、試運転時に過負荷を見つける方が安全です。

基準値を記録する

基準記録は将来の保守に役立ちます。試運転後に、スピーカー線インピーダンス、ケーブル試験結果、RF 測定、アンプ負荷計算、入出力設定を記録します。以後の点検では新しい値を基準値と比較できます。

値が大きく変わった場合、ユーザーが音質不良や断続故障を報告する前に調査できます。これは事後修理から予防保守へ移行する実用的な方法です。

コネクタ、湿気、腐食を確認する

多くのインピーダンス関連故障は物理的な施工問題から起こります。緩い端子、酸化したコネクタ、接続箱内の水、ケーブル絶縁不良、つぶれたケーブル、誤ったアダプタ、不十分なシールドは、回路の挙動を変えます。

屋外システムと産業環境では特に注意が必要です。湿気や腐食はすぐに完全故障を起こさなくても、漏れ経路、断続ノイズ、不安定なインピーダンス値を徐々に生みます。

再計算なしで機器を混在させない

異なる定格の機器を混在させると、隠れた問題が発生します。低インピーダンスのスピーカーへ交換すると総負荷が変わり、並列分岐を追加すると安全限界を下回ることがあり、不適合なアンテナや同軸ケーブルは RF 効率を低下させます。

現場で部品交換を行う前に、保守手順で承認モデル、定格、タップ設定、ケーブル種類、試験要件を定めるべきです。これにより、小さな修理の積み重ねによるシステム劣化を防げます。

通信・電気システムでの用途

公共放送とページングシステム

公共放送とページングでは、インピーダンスがアンプ負荷、スピーカー音量、ケーブル距離、ゾーン信頼性に影響します。低インピーダンス方式は短距離やローカル音響に使われ、70V/100V 方式は大規模施設の分散ページングで一般的です。

正しい負荷計算により、アンプがすべての接続スピーカーを過負荷なしで駆動できることを確認できます。また、オフィス、工場、廊下、ホーム、倉庫、屋外エリアの音響カバーを均一にしやすくなります。

インターホン、緊急電話、指令音声

インターホンや緊急通信システムには、マイク、スピーカー、ハンドセット、アンプ、アナログインターフェース、長距離ケーブルが含まれます。インピーダンス互換性は、音声明瞭度、音量安定性、信頼できる双方向通信を支えます。

指令環境では、整合不良の端末が低レベル音声、エコー、ノイズを発生させ、オペレーターの理解を妨げます。そのため、現場端末から制御室プラットフォームまで音声経路を確認する必要があります。

RF、アンテナ、無線システム

RF システムはインピーダンス整合に非常に敏感です。送信機、同軸ケーブル、コネクタ、分配器、雷保護器、アンテナは必要なインピーダンスに合わせて選定・施工する必要があります。不整合は反射電力、カバー低下、高 VSWR、送信機への負担を生みます。

コネクタ、接地、防水シール、アンテナ状態の定期点検は重要です。無線周波数では、小さなコネクタ不良が大きな性能問題につながります。

電話回線とレガシーインターフェース

従来の電話システムやアナログインターフェースは、音声バランスと信号動作に回線インピーダンスを利用します。整合不良はエコー、弱い音声、クロストーク、不安定な信号検出を引き起こします。アナログ回路を現代のゲートウェイ、PBX、録音装置、指令平台に接続する場合も重要です。

アナログから IP ベースへ移行する際、技術者はプロトコル互換性だけでなく、アナログポートのインピーダンス、回線長、配線状態、音声レベルも確認する必要があります。

避けるべき一般的なミス

直流抵抗だけで判断する

マルチメータの抵抗値は断線や短絡の発見に役立ちますが、動作周波数でのインピーダンスを完全には表しません。スピーカー、トランス、ケーブル、アンテナは、実際の音声や RF 信号があると異なる挙動を示します。

正確な診断には、システムに合った試験方法を使うべきです。スピーカーインピーダンスメータ、音響アナライザ、ラインテスタ、アンテナアナライザは、多くの場合、単純な直流抵抗測定より有用です。

ケーブル長と配線経路を無視する

短い試験台では動作する回路でも、長い配線では失敗することがあります。ケーブル抵抗、容量、シールド、接地、電力線近くの配線は最終結果に影響します。

良い方法は、適切なケーブル選定、明確なラベル、必要に応じた高電力線との分離、防水端末処理、機器室だけでなく実際の最終配線長での試験です。

結論

インピーダンスは、通信、音響、RF、電話、産業電子システムの導入と保守に関わる実用的な概念です。信号伝送、機器負荷、音声明瞭度、伝送距離、故障診断の精度、長期信頼性に影響します。

成功するプロジェクトでは、設計、施工、拡張、保守の各段階でインピーダンスを考慮します。機器の正しい整合、負荷計算、適切なケーブル選定、基準測定値の記録、変更後の試験により、安定し明瞭で保守しやすいシステムを構築できます。

よくある質問

8 オーム表示のスピーカーをマルチメータで測ると、なぜ正確に 8 オームにならないのですか？

8 オームは音声動作時の公称インピーダンスであり、固定の直流抵抗ではありません。マルチメータは直流抵抗を測るため、通常は公称インピーダンスより低く、音声周波数全体での挙動は示しません。

不適切なインピーダンスは、即時故障ではなく断続故障を起こしますか？

はい。音量上昇、温度変化、ケーブル接続部への湿気侵入、複数機器の同時動作時にだけ現れる問題があります。断続的な歪み、停止、ノイズ、不安定な伝送として現れます。

インピーダンスが高いほど常に機器に安全ですか？

必ずしもそうではありません。高い負荷インピーダンスは電流を減らすことがありますが、利用可能電力を下げたり、整合が必要なシステムで信号伝送を悪化させたりします。正しい値は機器設計と用途によって決まります。

スピーカー線のインピーダンス測定によく使う工具は何ですか？

通常は専用のスピーカーラインインピーダンスメータを使用します。これは一般的な直流抵抗計より音響システムに適した方法で回路を測定します。70V/100V システムでは総ワット数とトランスタップ設定も確認します。

インピーダンス問題は音声録音品質に影響しますか？

はい。マイク、ラインインターフェース、電話音声経路の整合が悪いと、録音信号は弱く、ノイズが多く、歪み、不均衡になります。これは確認、訓練、事故分析での有用性を下げます。

予防保守でインピーダンスを確認すべきですか？

はい。定期点検により、ケーブル劣化、水の侵入、接続緩み、誤った交換、スピーカー故障、負荷変化を利用者が性能低下に気づく前に発見できます。試運転時の基準値があると、この点検はさらに有効です。
