耐圧防爆容器は、現代の機器銘板では Ex d または Ex db と表示されることが多く、危険なガス雰囲気に設置される電気機器のための保護方式です。機器内部のすべての着火源を取り除くことを目的にするのではなく、内部爆発に耐え、火炎、高温ガス、着火エネルギーが周囲の雰囲気へ漏れ出さないように容器を設計します。

そのため Ex d は、石油・ガス施設、化学プラント、燃料貯蔵エリア、海洋プラットフォーム、鉱山、発電所、その他の産業現場で広く知られる保護概念の一つです。これらの場所では通常運転中にも可燃性ガスや蒸気が発生する可能性があります。電話機、押しボタン、モーター、接続箱、照明、制御ステーション、カメラ、センサー、現場通信機器などで幅広く使用されています。

この保護概念が必要な理由

危険区域には通常の電気安全以上の対策が必要

通常の産業建屋では、電気機器は主に感電防止、過熱、短絡リスク、機械的強度、環境耐性によって評価されます。危険区域では主要な懸念が異なります。火花、アーク、高温表面、リレー接点、損傷したケーブル引込口、内部故障などが、機器周辺の可燃性混合気を着火させる可能性があります。

Ex d 保護は、定義された故障条件下で容器内部に着火が起こり得ることを前提に、このリスクに対応します。容器はその事象が外部爆発へ発展することを防がなければなりません。したがって耐圧防爆機器は単なる頑丈な金属箱ではありません。試験済みの接合部寸法、耐圧性、ケーブル引込口、締結部品、表面温度管理、マーキング規則を持つ認証済みアセンブリです。

防水・防じん筐体とは異なる

よくある誤解は、Ex d を IP 保護の上位版と考えることです。IP66 や IP67 は粉じんや水の侵入に対する耐性を示しますが、Ex d は危険なガス雰囲気に対する防爆保護を示します。製品は防水であっても防爆ではない場合があります。また Ex d 認証品であっても、屋外の雨、洗浄、粉じんに対して別途 IP 等級が必要な場合があります。

実際のプロジェクトでは、両方の等級が重要になることが多いです。屋外の化学プラント、積込ステーション、タンクファーム、トンネル、海洋デッキでは、防爆保護、耐腐食性、侵入保護、紫外線安定性、ケーブルシール、長期的な機械耐久性が同時に求められることがあります。

Ex D 容器の仕組み

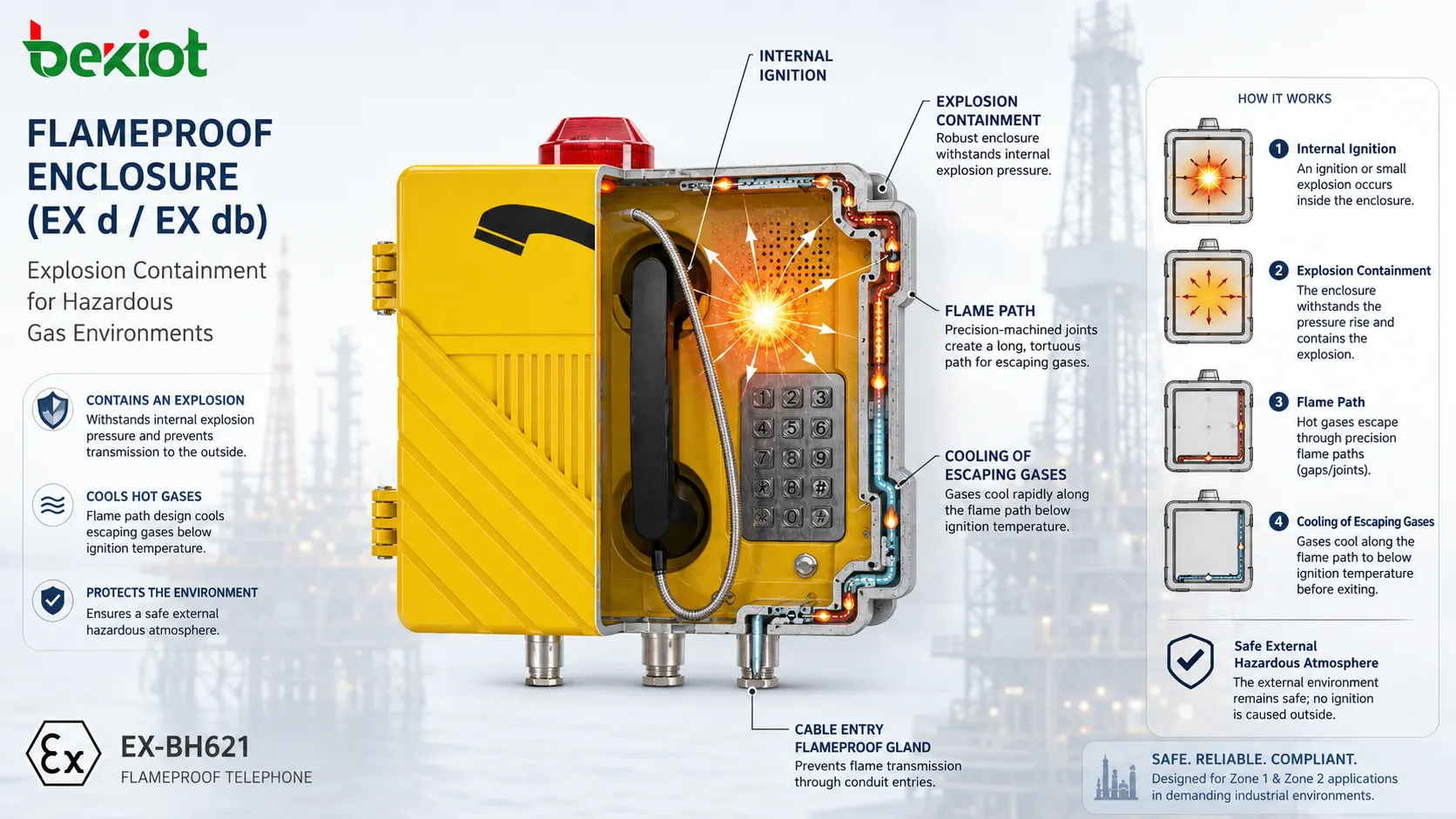

内部圧力の封じ込め

可燃性ガス混合物が容器内に入り内部で着火した場合、容器は発生圧力に耐え、破裂せず、安全に影響する永久変形を起こさず、弱点から火炎を漏らしてはなりません。設計では通常、堅牢な金属構造、認証済みカバー接合部、ねじ込み引込口、厳密な機械公差、試験条件下で容器の完全性を維持する締結部品を使用します。

これが耐圧防爆容器が通常の産業用筐体より重いことが多い理由です。重量は耐衝撃性だけのためではなく、圧力封じ込めと火炎通路設計の一部です。ボルトを外す、カバーを交換する、ケーブルグランドを変更する、追加穴を加工するなどの行為は、認証済みの保護概念を破壊する可能性があります。

火炎通路による冷却と制御されたガス放出

Ex d 機器は常に完全密閉されているわけではありません。ねじ接合、フランジ接合、インロー接合、軸開口、カバー接合部などにある狭く制御された隙間、つまり火炎通路を使用します。内部爆発が発生した場合、高温ガスはこれらの通路を通過することがありますが、通路の長さと隙間寸法は、周囲雰囲気を着火させない温度までガスを冷却するように設計されています。

そのため、設置と保守では火炎通路の状態が非常に重要です。傷、腐食、塗料の堆積、グリース不足、不適切な締結部品、機械的衝撃、無許可加工は冷却効果を低下させ、安全性を損なう可能性があります。外観上は強固な容器でも、認証済みの火炎通路が損傷していれば安全とはいえません。

規格と認証の枠組み

IEC 60079 シリーズと IEC 60079-1 の役割

IEC 60079 シリーズは、爆発性雰囲気で使用される電気機器の中心的な国際枠組みです。IEC 60079-0 は一般要求事項を定義し、IEC 60079-1 は耐圧防爆容器 “d” による機器保護を扱います。実務上、IEC 60079-1 は Ex d 機器の構造、火炎通路、圧力試験、温度、引込口、検証原則を定義します。

現代の機器マーキングでは Ex d だけでなく Ex db と表示されることがあります。追加文字は機器保護レベルに関係します。Ex db は一般にガス雰囲気に対する高い保護レベルと関連し、残りのマーキング、証明書、ガスグループ、温度等級、設置条件が適合していれば、Zone 1 および Zone 2 用途でよく使用されます。

国際プロジェクトにおける ATEX と IECEx マーキング

ATEX は欧州連合市場に投入される機器に使用され、IECEx は IEC 規格に基づく国際認証システムです。多くの国際産業プロジェクトでは、特に石油化学、エネルギー、海洋、鉱業、プロセス産業で使用される機器について、ATEX、IECEx、またはその両方が求められます。

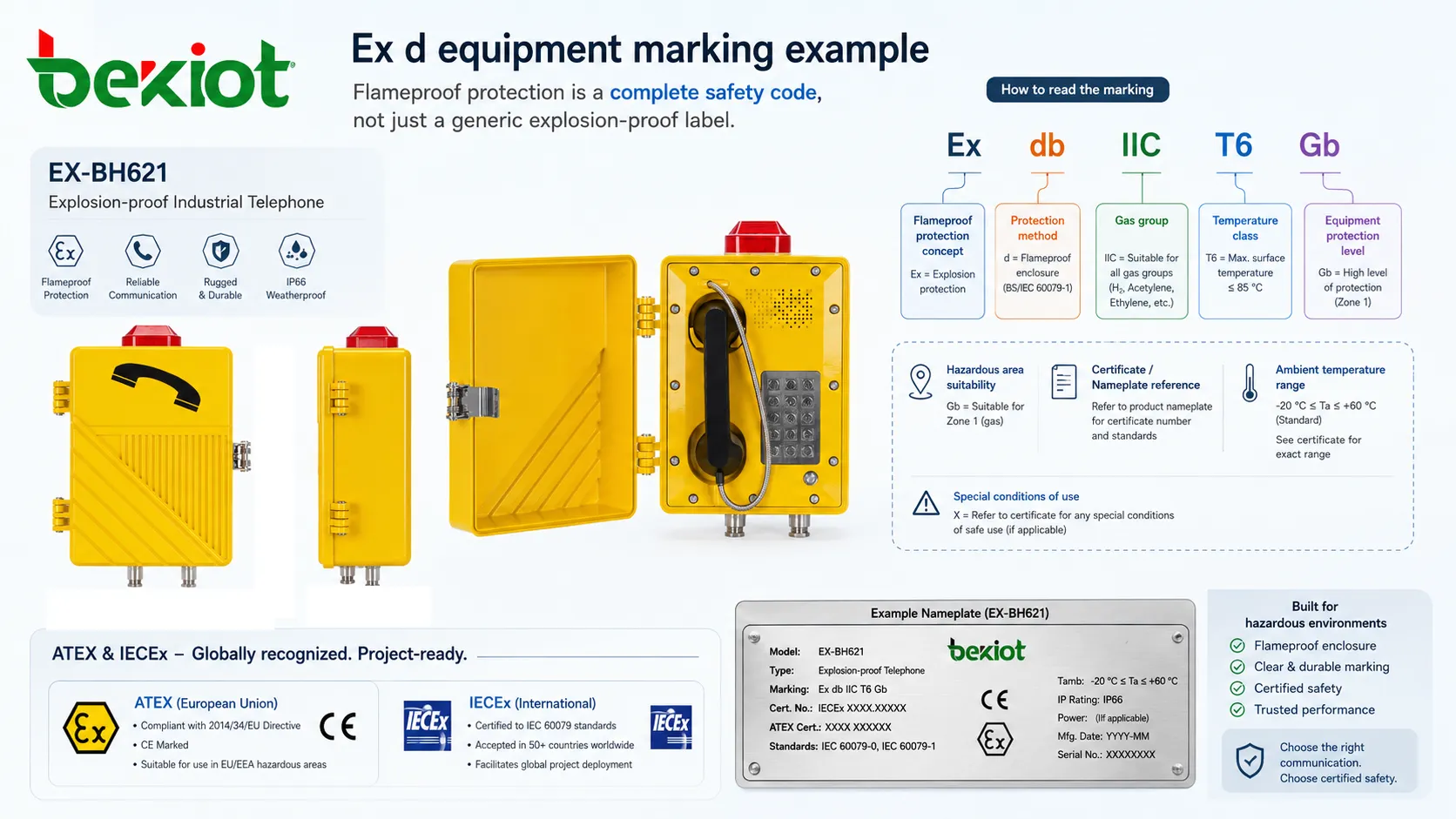

典型的なマーキングには、保護概念、ガスグループ、温度等級、機器保護レベル、機器カテゴリ、証明書番号、周囲温度範囲、特別使用条件が含まれます。購入者はパンフレットの「防爆」という言葉だけで適合性を判断すべきではありません。証明書と銘板マーキングは、区域分類と設置設計に一致していなければなりません。

選定時に重要な保護等級

ガスグループと着火リスク

ガスグループは、機器がどの種類の爆発性ガス雰囲気に適しているかを示します。地上産業では IIA、IIB、IIC が一般的です。IIC は通常、最も厳しいグループとされ、水素やアセチレンなどを含みます。IIB はエチレンなどを含み、IIA はプロパンなど比較的着火しにくいガスを含みます。

ガスグループは危険区域分類報告書に基づいて選定しなければなりません。証明書が必要なグループを明示的にカバーしていない限り、IIC 雰囲気に IIB 機器を設置することは認められません。一方、実際には IIA または IIB で足りる場所にすべて IIC を指定すると、コスト、重量、納期が増加する可能性があります。

温度等級と表面温度管理

温度等級は、規定条件下で機器表面が許容される最高温度を定義します。一般的なガス温度等級には T1、T2、T3、T4、T5、T6 があります。最高表面温度が低いほど厳しい等級です。たとえば T6 は T4 より制限が厳しくなります。

この等級が重要なのは、内部から火炎が漏れなくても、高温の容器表面が周囲のガス混合物を着火させる可能性があるためです。周囲温度、放熱、日射、内部電子部品、電力負荷、設置位置は温度性能に影響します。証明書で承認された周囲温度範囲と設置上の制限を確認する必要があります。

補助要件としての IP 等級と機械等級

IP 等級は防爆保護そのものではありませんが、屋外や過酷な産業用途では依然として重要です。雨、洗浄、粉じん、塩霧、重い産業汚染にさらされる設備では、IP66、IP67 などが求められる場合があります。IK 耐衝撃等級、耐腐食処理、ステンレス金具、表面塗装も長期信頼性に影響します。

現場電話、緊急呼出ボックス、制御ステーションなどの通信機器では、環境耐性は安全性と同じくらい使用性に影響します。認証済み機器であっても、浸水、キーパッド接点の腐食、ハンドセットケーブルの損傷、スピーカー孔の詰まり、読みにくいラベルがあれば、プロジェクトの運用目的を果たせない可能性があります。

耐圧防爆機器がよく使われる場所

プロセス産業とエネルギー施設

Ex d 機器は、製油所、ガス圧縮ステーション、LNG 施設、化学プラント、塗料製造エリア、燃料ターミナル、溶剤貯蔵区域、水素システム、海洋プラットフォーム、掘削現場、危険ユーティリティ区域に多く設置されます。これらの環境では、通常運転、異常漏えい、保守、サンプリング、積込、緊急放出の際に可燃性ガスが存在する可能性があります。

代表的な機器には、接続箱、ローカル制御ステーション、非常停止ボタン、照明器具、モーター、圧力伝送器、分析計、電話機、ビーコン、スピーカー、CCTV ハウジング、アラームインターフェースがあります。多くのシステムでは、回路の種類と区域分類に応じて、Ex d が Ex e、Ex i、Ex t、または内圧保護などと組み合わされます。

危険現場の通信と緊急対応

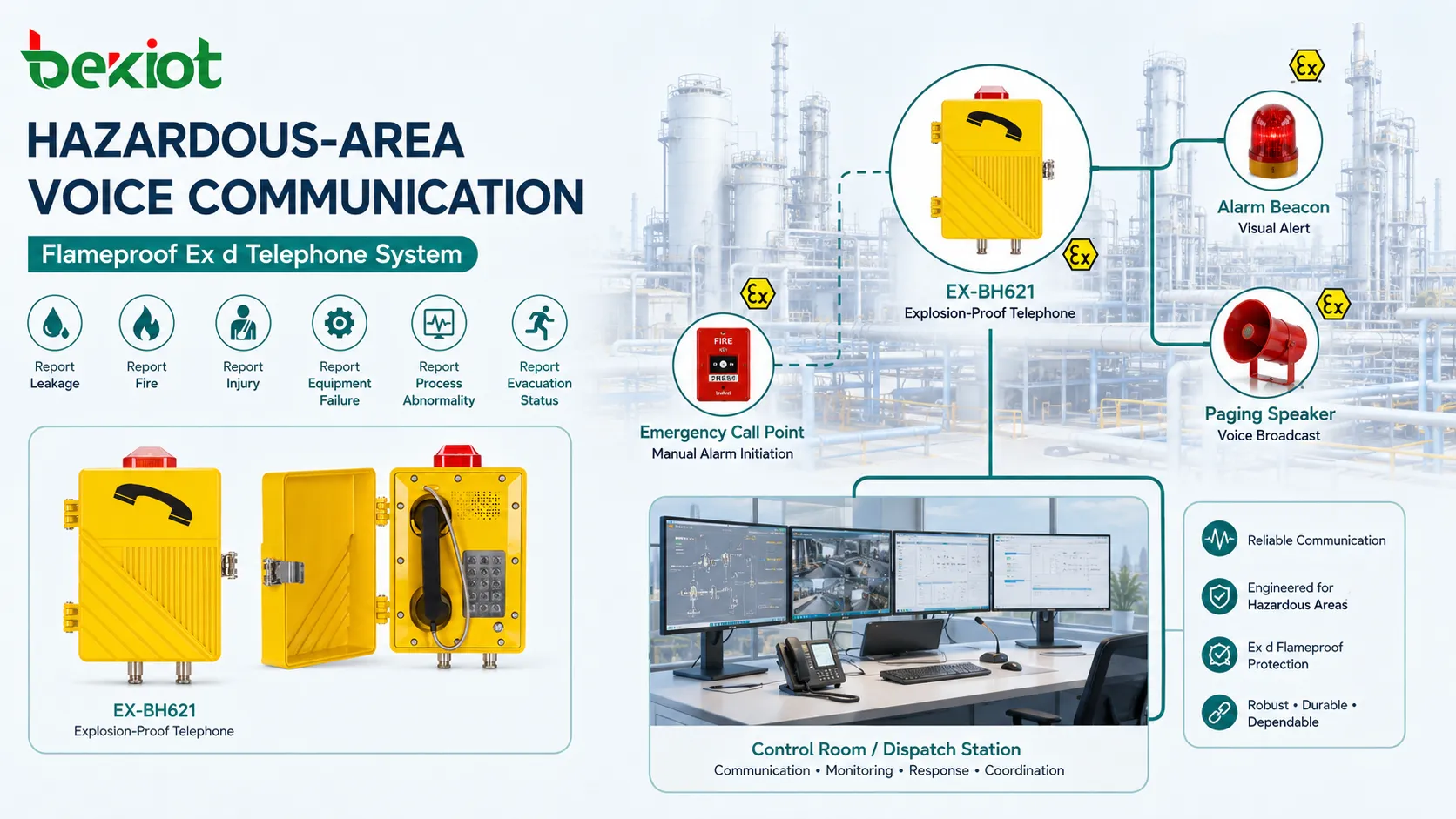

危険区域では、漏えい、火災、負傷、設備故障、プロセス異常、避難状況を作業者が即時に報告する必要があるため、信頼できる音声通信が特に重要です。携帯電話は使用が制限される場合があり、無線機にはカバレッジの限界があり、通常のインターホンは分類区域向けに認証されていない場合があります。

危険現場の音声通信プロジェクトでは、緊急呼出、指令接続、または産業環境における現場と制御室の通信のために、認証済み固定呼出点が必要な場合、Becke Telcom の EX-BH621 防爆電話機を検討できます。

関連ソリューション：重要施設向け緊急呼出ボックスシステムソリューション

設計と設置の注意点

製品選定の前に区域分類が必要

正しい出発点は製品カタログではなく、危険区域分類図とリスク評価です。技術者は、その場所がガスの Zone 0、Zone 1、Zone 2 のどれか、または粉じんの Zone 20、Zone 21、Zone 22 のどれかを把握する必要があります。さらに、ガスグループ、温度等級、周囲条件、取付位置、ケーブル経路、保守アクセス、運用要件も確認する必要があります。

区域分類が明確になれば、機器マーキングを現場条件と照合できます。選定される製品は、必要な保護レベル、ガスグループ、温度等級、周囲温度範囲、侵入保護、設置方法を満たすか上回る必要があります。同じ機器を異なる区域に設置する場合は、各設置場所を個別に確認する必要があります。

ケーブルグランド、引込口、アクセサリも安全システムの一部

認証済み Ex d 容器であっても、不適切なケーブルグランド、プラグ、レデューサ、ブリーザ、アダプタ、コンジットシール、アンテナインターフェースを取り付けると安全でなくなる可能性があります。ケーブル引込口は同じ保護概念で認証され、ケーブル種類、ガスグループ、容器容積、設置規則に適合していなければなりません。未使用の引込口は認証済みストッピングプラグで閉止します。

プロジェクトの不具合は、主装置内部よりもインターフェースで発生することがよくあります。たとえば、正しい耐圧防爆電話機でも、非認証グランド、損傷したシールリング、不適切なねじアダプタ、またはグランド設計に合わないケーブルで設置されると問題になります。設置品質は小さな現場作業ではなく、適合性の一部として扱う必要があります。

保守、点検、ライフサイクル管理

認証状態を長期に維持する必要がある

Ex d 機器は定期的に点検し、容器、カバー、締結部品、ケーブル引込口、シール、火炎通路、ラベル、接地、アクセサリが安全な状態に保たれていることを確認する必要があります。腐食、ボルト欠落、火炎通路への塗装、窓のひび割れ、緩んだグランド、無許可穴、機械的損傷は重大に扱うべきです。

保守チームは製造者の指示と関連する危険区域点検規格に従う必要があります。通常の修理方法が認められない場合があります。見た目が似た部品でボルトを交換する、接合部を再塗装する、火炎通路を不適切に研磨する、利便性のために追加穴を開けると、認証が無効になり着火リスクが高まる可能性があります。

文書管理も適合性の一部

完全なプロジェクトファイルには、証明書、データシート、銘板写真、設置図、ケーブルグランド記録、点検報告書、保守ログ、修理履歴、特別使用条件を含める必要があります。長寿命のプラント、複数の請負業者、段階的に追加される機器がある現場では特に重要です。

良好な文書管理は将来の更新にも役立ちます。プラントの拡張、プロセス化学物質の変更、ネットワーク通信の追加、アナログ機器から IP ベースシステムへの置換が行われる場合、既存の Ex d 機器が更新後の危険区域と運用要件に適合するか確認できます。

よくある選定ミス

すべての防爆機器を同じと考える

「防爆」という言葉はマーケティングで広く使われがちですが、認証済み Ex 機器はマーキングの詳細に基づいて選定する必要があります。Zone 2 に適した機器が Zone 1 で認められるとは限りません。IIB ガス認証品が IIC 雰囲気に適するとは限りません。T4 等級の機器は、より低い着火温度により T5 または T6 が必要な場所では不適合になる場合があります。

もう一つの誤りは、ガス認証機器が可燃性粉じんも自動的にカバーすると考えることです。粉じん危険区域には、Ex t のような容器による保護など、独自の分類と保護方法が必要です。ガスと粉じんのリスクが同時に存在する場合、完全なマーキングが実際の現場要求をカバーしなければなりません。

認証後の使いやすさを無視する

認証は安全概念を確認しますが、機器は実際の条件で人が使える必要があります。現場通信製品では、ハンドセットが手袋でも扱いやすく、呼出ボタンが見やすく、ベル音が聞こえ、ケーブルが動きに耐え、容器が天候、化学物質、振動、衝撃に耐えることが必要です。

緊急システムでは、使いやすさが技術適合性と同じくらい重要になる場合があります。安全でも、見つけにくい、聞こえにくい、操作しにくい、保守しにくい機器は、想定される対応フローを支えられません。良いプロジェクトは、認証済みハードウェア、明確な標識、論理的な配置、制御室手順、冗長計画、定期試験を組み合わせます。

産業分野別の実用例

石油、ガス、化学、石油化学施設

製油所、タンクファーム、積込ラック、混合ユニット、化学製造エリアでは、Ex d 容器が危険プロセス近くで常時利用可能である必要のある現場機器を保護します。通信ポイント、制御スイッチ、警報ボタン、ローカル表示器を戦略的に配置することで、作業者は作業区域を離れずに事故を報告できます。

これらのシステムは多くの場合、制御室、分散制御システム、公共放送ネットワーク、CCTV プラットフォーム、緊急停止手順に接続されます。目的は個別機器を保護するだけでなく、現場検知から指令判断まで追跡可能なインシデント対応チェーンを支えることです。

交通、公益事業、インフラ

燃料貯蔵所、トンネルポンプ室、発電施設、下水処理場、海事ターミナル、蓄電池エネルギー貯蔵施設、ユーティリティ回廊には、分類区域または局所的な危険区域が含まれることがあります。固定式の電気機器または通信機器を可燃性ガス源の近くで運用する必要がある場合、Ex d 機器が使用されます。

こうした環境では、堅牢な設計、安定したネットワーク統合、明確な緊急フロー、長い保守間隔が決定的になることがよくあります。機器は認証レベルだけでなく、現場の通信アーキテクチャとサービスモデルにどれだけ適合するかによっても評価する必要があります。

まとめ

耐圧防爆容器 Ex d は、危険なガス雰囲気に対する実績ある防爆保護概念です。その目的は内部着火を封じ込め、火炎伝播を制御し、周囲の爆発性雰囲気が着火することを防ぐことです。ただし、安全性は強い容器だけに依存しません。規格適合、正しいマーキング、ガスグループ、温度等級、EPL、ケーブル引込口、設置品質、点検、ライフサイクル文書がすべて重要です。

産業プロジェクトでは、Ex d の選定は常に現場分類とシステム要件に基づくべきです。正しく使用すれば、耐圧防爆機器は危険区域でのより安全な運用を支え、制御、監視、緊急呼出、警報通知、現場通信などの重要機能を実現できます。

よくある質問

追加のケーブル引込口が必要な場合、Ex d 容器を現場で穴あけできますか？

通常はできません。認証済み耐圧部品に穴を追加したり改造したりすると、容器強度、火炎通路、引込口配置が定義された設計として試験されているため、認証が無効になる可能性があります。変更は製造者または認可された認証ルートを通じてのみ行うべきです。

耐圧防爆機器ではステンレス鋼がアルミニウムより常に優れていますか？

常にそうではありません。海洋、化学、洗浄区域では耐腐食性からステンレス鋼が好まれる場合がありますが、アルミニウムは重量とコストを低減できます。正しい選択は、認証、ガスグループ、環境、機械的暴露、塗装システム、保守期待によって決まります。

Ex d 機器を通常のネットワークスイッチに接続できますか？

ネットワーク構成は区域位置に基づいて評価する必要があります。スイッチが危険区域外にある場合、認証済み現場機器は承認されたケーブルと引込口を通して接続できることが多いです。能動ネットワーク機器が分類区域内にある場合、その機器と容器は当該区域と保護概念に適合していなければなりません。

耐圧防爆機器はどのくらいの頻度で点検すべきですか？

点検間隔は、現場リスク、環境、規制、機器種類、保守履歴によって異なります。過酷な屋外プラント、腐食性雰囲気、振動区域、頻繁に使用される機器は、清潔な屋内区域より多くの注意が必要です。点検計画は地域規則と危険区域保守規格に従う必要があります。

Ex d 保護は通電中の開放を安全にしますか？

いいえ。証明書と手順が明確に許可していない限り、危険雰囲気で耐圧防爆機器を通電状態のまま開けてはいけません。多くの容器には、開放前に電源を遮断し、待機時間を設ける必要があるという警告が記載されています。

耐圧防爆機器に無線アンテナを追加できますか？

アンテナ配置、フィードスルー、グランド、無線モジュールが認証と設置説明書でカバーされている場合に限ります。非認証アンテナを追加したりアンテナポートを穴あけしたりすると、保護概念を損なう可能性があるため避けるべきです。
