通信システムにおけるウォッチドッグの基本的な意味

ウォッチドッグは本質的に監視と復旧の仕組みです。対象となるプロセス、機器、モジュール、サービス、通信経路を監視します。対象が正常であれば何もしません。定義された時間内に応答しない、ハートビートを送らない、またはヘルスチェック条件を満たさない場合、異常と判断して事前に定義された動作を開始します。

監視対象は、組み込み機器、サーバーアプリケーション、SIPサービス、ゲートウェイモジュール、ネットワークインターフェース、データベースプロセス、録音サービス、通信リンクなどです。実装はハードウェア、ファームウェア、OSソフトウェア、プラットフォームミドルウェア、ネットワーク管理ソフト、クラウド監視システムで行えます。

ウォッチドッグの価値は、すべての故障を防ぐことではありません。特定の故障を早期に検出し、復旧までの時間を短縮することにあります。サービスは電源が入っているように見えても、正しく応答しないことがあります。ウォッチドッグがなければ、利用者からの苦情まで故障が隠れることがあります。ウォッチドッグがあれば、プロセス再起動、機器再起動、予備経路への切替、管理者への通知が可能です。

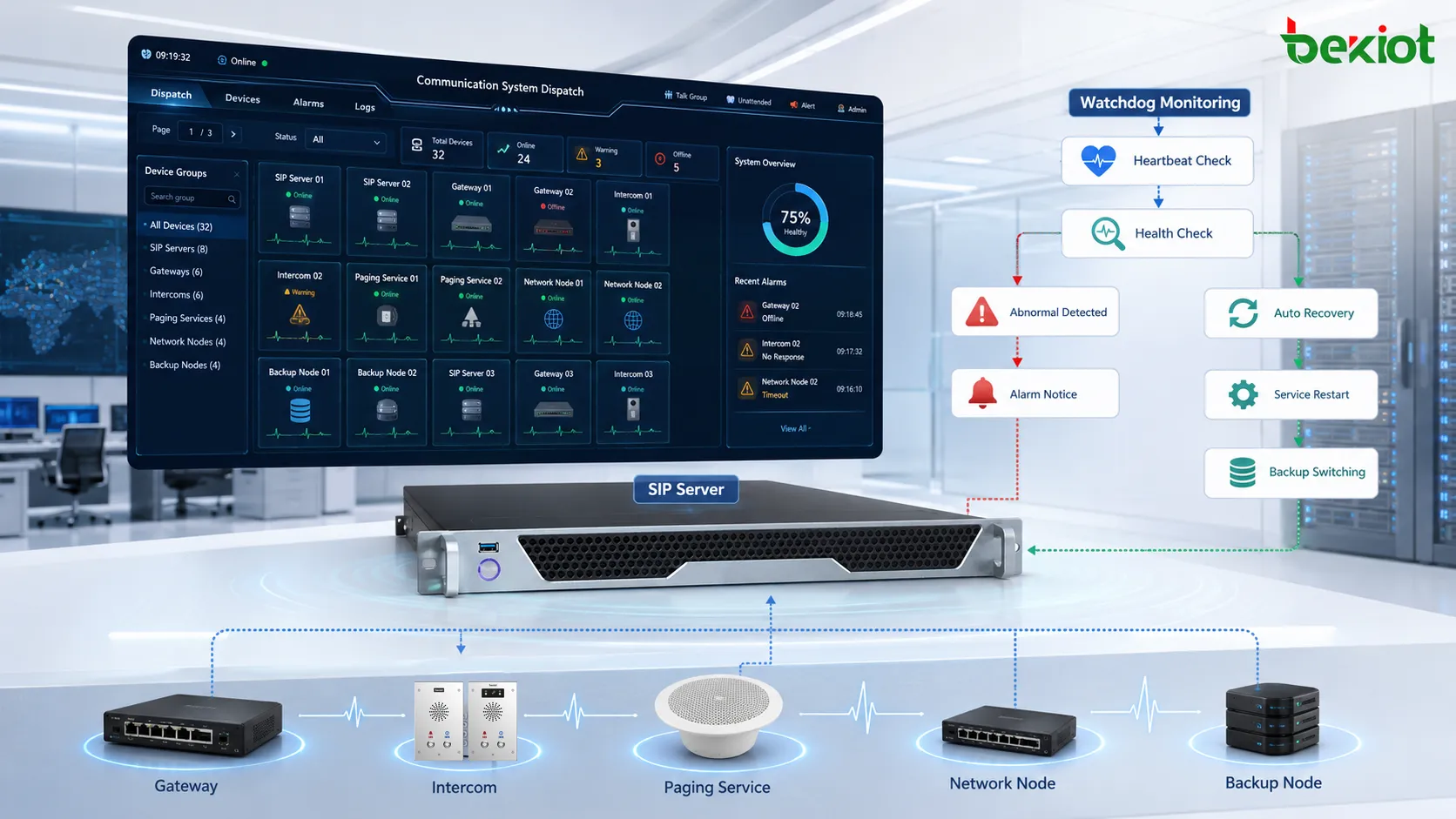

ウォッチドッグの動作方式

ハートビート監視

一般的な方式の一つがハートビート監視です。監視対象のサービスや機器は、自身が生きていることを示す信号を定期的に送ります。これはソフトウェアイベント、ローカルタイマーリセット、ネットワークパケット、状態報告、SIP登録更新、keepaliveメッセージ、管理プロトコル応答などです。ウォッチドッグが所定時間内に受信すれば、対象は正常と判断されます。

ハートビートが長時間届かない場合、ウォッチドッグは対象が故障または到達不能になったと判断します。次の動作は設計によって異なり、サービス再起動、機器再起動、端末のオフライン表示、アラーム発報、他のリソースへのトラフィック切替などがあります。

タイマーリセット機構

組み込みシステムでは、ハードウェアウォッチドッグタイマーがよく使われます。メインプロセッサまたはソフトウェアは、このタイマーを周期的にリセットしなければなりません。ソフトウェアがフリーズしたり無限ループに入ったり通常処理を停止したりすると、タイマーをリセットできません。タイマーが満了すると、ウォッチドッグ回路が機器をリセットします。

この方式は通信端末、ゲートウェイ、コントローラー、組み込みインターコム、アラーム機器、現場端末に有効です。これらの機器は遠隔地に設置されることがあり、常に手動再起動できるとは限りません。ハードウェアウォッチドッグは、一定のロックアップ状態から人手なしで復旧させます。

サービスヘルスチェック

ソフトウェアウォッチドッグはサービス状態をよく確認します。SIPプロセスが動作しているか、Webサービスが応答するか、データベースに到達できるか、録音プロセスがファイルを書き込んでいるか、メディアサービスがRTPストリームを処理しているか、キューが詰まっていないかを監視できます。

ヘルスチェックは単にプロセスの存在を見るだけではありません。プロセスがOS上に存在していても、正常に機能していない場合があります。良いウォッチドッグは、テスト要求、応答時間、ポート状態、期待される処理の完了など機能面の確認を行います。

ネットワーク到達性チェック

通信システムはネットワーク経路に依存します。ウォッチドッグはゲートウェイ、SIPサーバー、端末、拠点機器、遠隔プラットフォームが到達可能か確認します。ping、TCP接続チェック、SIP OPTIONS、SNMPポーリング、APIヘルスチェック、アプリケーションkeepaliveなどが使われます。

ネットワークウォッチドッグは、機器オフライン、リンク障害、パケット経路断、ルーティング問題、ファイアウォール遮断、サービス不可を検出します。主回線障害時の自動フェイルオーバーにも役立ちます。

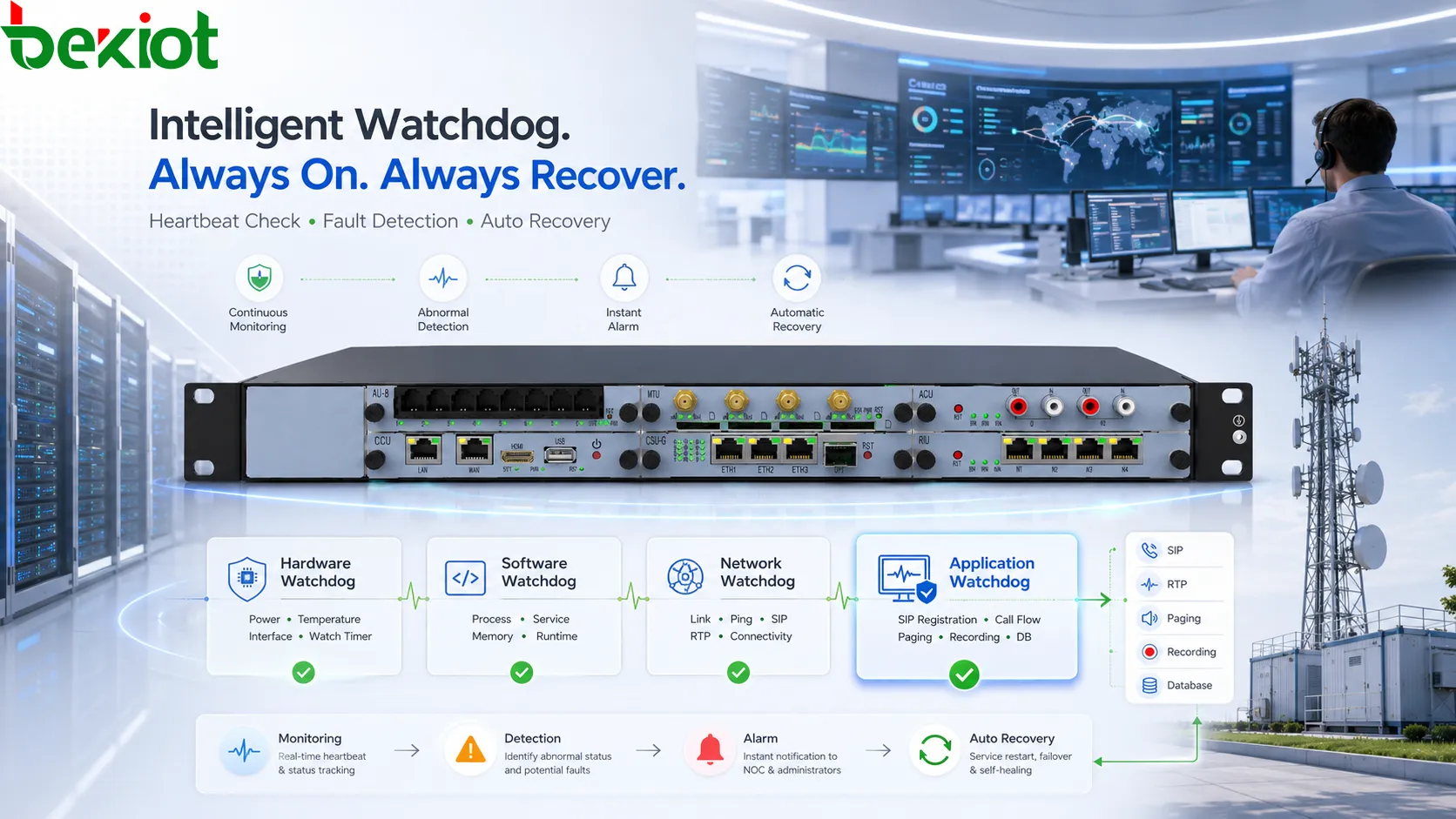

ウォッチドッグ機構の種類

ハードウェアウォッチドッグ

ハードウェアウォッチドッグは物理機器またはチップレベルに組み込まれます。主ソフトウェアから独立して動作します。メインシステムが応答しない場合、機器をリセットできます。OS自体が固まった場合でもハードウェアレベルの復旧が信頼できるため、組み込み通信機器でよく使われます。

ハードウェアウォッチドッグの利点は独立性です。故障した可能性のある同じソフトウェアプロセスに依存しません。制限は、通常は機器再起動のような単純な動作にとどまり、ログが保持されなければ故障原因を把握しにくい点です。

ソフトウェアウォッチドッグ

ソフトウェアウォッチドッグはサービスまたはプロセスとして実装されます。アプリケーション、システム資源、サービス状態、メモリ使用量、CPU負荷、ディスク容量、データベースアクセス、メディアサービス、登録状態、通信プロセスを監視します。問題を検出すると、全体ではなく故障コンポーネントだけを再起動できます。

ソフトウェアウォッチドッグは柔軟です。サービスごとに異なる規則を適用できます。たとえば録音プロセスは通話に影響を与えず再起動できますが、SIPサービス再起動は慎重に扱う必要があります。弱点は、OSまたはハードウェアが完全に停止すると機能しないことです。

ネットワークウォッチドッグ

ネットワークウォッチドッグは通信経路と遠隔到達性を監視します。SIPトランクの到達性、拠点ゲートウェイの応答、IP電話の登録状態、ディスパッチ端末のオンライン状態、冗長リンクの有効性などを確認します。多拠点通信システムで特に有用です。

ネットワークウォッチドッグは、機器故障とネットワーク経路故障を区別する助けになります。端末はローカルでは正常でも、スイッチ、ルーター、ファイアウォール、VPN、WANの問題で到達できないことがあります。ネットワークレベルの確認は早期警告になります。

アプリケーションレベルウォッチドッグ

アプリケーションレベルウォッチドッグは、業務機能が実際に動いているかを確認します。通信システムでは、SIP登録、通話ルーティング、RTPメディア処理、ページング再生、インターコム応答、アラーム連動、録音ファイル生成、データベース書き込み、ディスパッチタスク実行などが含まれます。

これは実際のサービス動作を確認するため、最も意味のある監視形態であることが多いです。サーバーが起動し、ネットワークが応答し、プロセスが存在していても、通話が失敗することがあります。アプリケーションレベルの監視は利用者体験に近い障害を検出します。

ウォッチドッグ設計のシステム価値

第一の価値は自動復旧です。多くの通信障害は一時的、またはプロセスレベルの問題です。サービスが固まればウォッチドッグがすばやく再起動し、機器がロックすればハードウェアウォッチドッグが再起動します。これにより停止時間と手動対応待ちを減らせます。

第二の価値は障害の可視化です。異常が起きるとウォッチドッグはアラームを出せます。管理者はSIPトランク停止、ゲートウェイ到達不能、録音停止、端末オフライン、ネットワークリンク不安定などを把握できます。保守は受け身の苦情対応から能動的な障害把握へ変わります。

第三の価値はサービス継続性です。緊急通話、産業ディスパッチ、キャンパス警備、エレベーター電話、公共支援、交通運用、ユーティリティ管理で使われる通信では、停止が安全や応答品質に影響します。ウォッチドッグは沈黙した障害が長く残る可能性を下げます。

第四の価値は保守効率です。管理者はすべての機器を手で確認する代わりに、ウォッチドッグのアラーム、ログ、ヘルス状態を利用できます。分散端末、遠隔拠点、無人局、大規模音声ネットワークで有効です。

第五の価値は運用上の安心感です。信頼できる自己確認と復旧ロジックがあれば、運用者と管理者は通信インフラをより信頼できます。保守とテストは必要ですが、隠れたソフトウェア障害や接続障害に対する追加の安全層になります。

通信システムでの適用領域

IP PBXとSIPプラットフォーム

IP PBXとSIPプラットフォームでは、SIPサービス、登録モジュール、ルーティングエンジン、メディアサービス、データベースアクセス、Web管理、録音機能の監視にウォッチドッグがよく使われます。サービスが応答しなくなると、再起動または管理者通知を行います。

音声プラットフォームでは、一つのサービス障害が多数の利用者に影響するため、ウォッチドッグ設計が重要です。SIPサービス障害は登録を止め、メディアサービス障害は通話に影響し、データベース障害は通話記録や設定に影響します。早期検出と復旧が安定性を保ちます。

VoIPゲートウェイとトランクゲートウェイ

ゲートウェイはSIPトランク、アナログポート、E1/T1リンク、FXO回線、FXS状態、ネットワークインターフェース、CPU負荷、メモリ使用量、通話処理サービスを監視できます。トランクが使えない場合は、予備ルートへの切替やアラーム報告が可能です。

ゲートウェイ配置では、ウォッチドッグロジックが音声アクセスを保護します。ゲートウェイは支店、産業現場、遠隔キャビネット、通信事業者接続点に置かれることがあります。自動再起動と状態報告は、物理アクセスが難しい場合の保守負担を下げます。

インターコム、ページング、非常端末

組み込みインターコム、非常電話、ページング端末、ヘルプポイント、産業用電話には、ハードウェアまたはソフトウェアウォッチドッグが含まれる場合があります。これらは無人で稼働することが多く、固まると非常通話失敗まで気づかれないことがあります。ウォッチドッグは異常後に機器を再起動できます。

非常端末では、ウォッチドッグ設計を定期試験と組み合わせるべきです。再起動機構は一部の障害から復旧しますが、マイク、スピーカー、ボタン、ケーブル、電源、ネットワーク接続の点検を置き換えるものではありません。

ディスパッチと指揮システム

ディスパッチシステムは、オペレーターコンソール、音声サービス、グループ通話モジュール、録音、アラーム連動、地図サービス、データベース、プラットフォームインターフェースを監視できます。ウォッチドッグは重要な指揮機能の停止を検出します。

指揮環境では、サーバーの電源が入っているだけでは不十分です。オペレーターにはリアルタイム通信、ページング、インターコム、映像連動、イベント記録が連携して動く必要があります。アプリケーションレベルのウォッチドッグはこれらの可用性を確認します。

設計上の注意点

ウォッチドッグはリスクに応じて設計すべきです。小さなサービスすべてを即時再起動する必要はありません。警告が適切な故障、サービス再起動が必要な故障、予備切替が必要な故障、手動確認が必要な故障があります。復旧動作は機能の重要度に合わせます。

しきい値も重要です。タイムアウトが短すぎると、一時的なネットワーク遅延や高負荷で誤った再起動が起きます。長すぎると復旧が遅れます。適切な値はサービス動作、ネットワーク条件、運用要件によって決まります。

ログは保持する必要があります。記録なしにウォッチドッグが再起動すると、技術者は原因を把握できません。ログには監視対象、故障時間、発火理由、復旧動作、結果を残すべきです。これにより繰り返す問題を自動再起動で隠さず確認できます。

復旧ループは避けるべきです。サービスが何度も失敗し、ウォッチドッグが無限に再起動すると、システムは不安定に見え、ログが上書きされます。良い設計では、複数回失敗後に高レベルアラームや技術者確認へエスカレーションします。

よくある誤解

一つ目の誤解は、ウォッチドッグがシステムを完全に故障しないものにするという考えです。そうではありません。特定の異常状態を検出し、定義済み動作を実行できますが、すべてのハードウェア障害、配線問題、設定ミス、データベース破損、電源障害、ネットワーク停止、セキュリティ攻撃を解決できるわけではありません。

二つ目の誤解は、再起動が常に最善だという考えです。再起動は固まった組み込み機器を復旧できますが、通話中のユーザーを切断したり、深いソフトウェア問題を隠したりします。サーバーやプラットフォームでは、サービス再起動、フェイルオーバー、アラーム通知の方が適切な場合があります。

三つ目の誤解は、ウォッチドッグアラームを単なるノイズとして扱うことです。頻繁に発生する場合、システムは不安定であると知らせています。繰り返しのリセットは、メモリリーク、ネットワーク不安定、ファームウェア不具合、過熱、資源不足、設定不良を示す可能性があります。

最後に、ウォッチドッグ機能を有効にしても一度もテストしないプロジェクトがあります。ウォッチドッグは試運転と保守で検証すべきです。監視対象が正しく検出されるか、復旧動作が機能するか、アラームが正しい相手に届くかを確認します。

保守と最適化

保守では、ウォッチドッグログ、再起動履歴、故障頻度、アラーム記録、機器稼働時間、サービス状態、資源傾向を確認します。機器が頻繁に再起動する場合、自動復旧を正常と見なすのではなく、根本原因を特定する必要があります。

ファームウェアやソフトウェア更新は、ウォッチドッグ動作を改善したり、発火原因となる不具合を修正したりします。ただし重要通信システムでは慎重な試験が必要です。新バージョンは再起動動作、ハートビートタイミング、監視ルールを変えることがあります。

管理者はウォッチドッグの監視範囲も見直す必要があります。重要サービスが後から追加されても監視に含まれないことがあります。新しいSIPトランク、録音モジュール、ページングサービス、遠隔ゲートウェイは、通信フローに入った時点でヘルスチェックへ追加すべきです。

遠隔または無人拠点では、ウォッチドッグアラームを明確な対応手順と結び付ける必要があります。ゲートウェイが再起動したら誰がトランクを確認するのか。非常電話がハートビートを止めたら誰が現場を点検するのか。監視は対応があって初めて価値を持ちます。

評価基準

良いウォッチドッグ設計は、意味のある故障をすばやく検出し、不要な再起動を起こさないものです。正しい対象を監視し、適切なタイムアウトを使い、有用なログを残し、サービス重要度に合う復旧動作を実行する必要があります。

可視性も必要です。管理者はウォッチドッグ状態、再起動履歴、故障原因、アラーム記録を確認できるべきです。何も残さず静かに動く仕組みは、長期的な信頼性管理を難しくします。

もう一つの基準は復旧の有効性です。ウォッチドッグの動作後、サービスは正常に戻ったか。ユーザーは影響を受けたか。故障は報告されたか。無限再起動を避けているか。これらが安定性向上の実効性を示します。

最後に、ウォッチドッグ設計は通信ワークフロー全体を支えるべきです。サーバー電源だけを監視しても不十分です。SIP登録、通話ルーティング、メディア処理、ページング再生、インターコム応答、録音サービスなど実際の通信機能も、必要に応じてヘルスチェック対象になります。

まとめ

通信システムの「watchdog」は、監視と自己復旧の機構を表します。機器、サービス、ソフトウェアプロセス、ネットワーク経路、通信リンク、アプリケーション機能が正常に動いているかを確認します。応答停止や異常を検出すると、再起動、フェイルオーバー、アラーム通知、保守通知を実行できます。

その価値は、IP PBX、VoIPゲートウェイ、ディスパッチシステム、非常端末、ページングシステム、インターコム、遠隔通信ノードなど、長時間稼働が必要なシステムで特に重要です。故障から復旧までの時間を短縮し、故障の可視性を高め、静かなサービス中断を防ぎます。

ただし、ウォッチドッグ設計は良いエンジニアリングの代替ではありません。安定したハードウェア、正しい設定、信頼できる電源、保護されたネットワーク、適切な容量、定期試験、能動的保守は必要です。ウォッチドッグは安全層であり、完全な信頼性戦略ではありません。

FAQ

通信システムでウォッチドッグとは何ですか？

機器、サービス、ソフトウェア、ネットワーク経路が正常に動作しているかを確認し、異常時に復旧やアラームを起動する監視機構です。

ウォッチドッグはハードウェアですか、それともソフトウェアですか？

どちらの場合もあります。ハードウェアウォッチドッグはソフトウェア停止時に組み込み機器をリセットし、ソフトウェアウォッチドッグはサービス、プロセス、ネットワーク状態、アプリケーション状態を監視します。

ウォッチドッグはすべてのシステム障害を防げますか？

いいえ。一部の障害の検出と復旧には役立ちますが、すべてのハードウェア故障、設定ミス、電源問題、ネットワーク停止、セキュリティ問題を防ぐことはできません。

ウォッチドッグログはなぜ重要ですか？

ログは、いつ発火したか、何が失敗したか、どの動作が実行されたか、復旧が成功したかを示します。自動再起動を見るだけでなく根本原因を探す助けになります。

ウォッチドッグ監視はどこでよく使われますか？

IP PBXサーバー、SIPゲートウェイ、ディスパッチプラットフォーム、インターコム端末、ページングシステム、非常電話、ネットワーク機器、遠隔通信装置でよく使われます。
