静電気放電（Electrostatic Discharge）は、一般に「ESD」と略される、異なる電位を持つ物体間で静電気が急激に移動する現象です。電子機器に人が触れたとき、機器にケーブルを接続したとき、包装材が部品に擦れたとき、あるいは帯電した物体が十分に近づいて空間を火花が飛ぶときなどに発生します。

カーペットの上を歩いたあとの小さなショックのように、ESDは日常生活では無害に見えるかもしれません。しかし実際には、電子回路を損傷させたり、通信機器に妨害を与えたり、制御システムをリセットさせたり、データを破損させたり、部品寿命を縮めたり、敏感な環境では安全上の懸念を生じさせたりします。そのため、ESD対策は製品設計、製造、据付、保守、輸送、そして現場運用のすべての段階で重要になります。

ESD対策は、単に工場での取扱いに関する課題にとどまりません。それは製品の信頼性に関わる課題であり、フィールドサービスにおける課題であり、電子機器に対するシステムレベルのイミュニティ要件なのです。

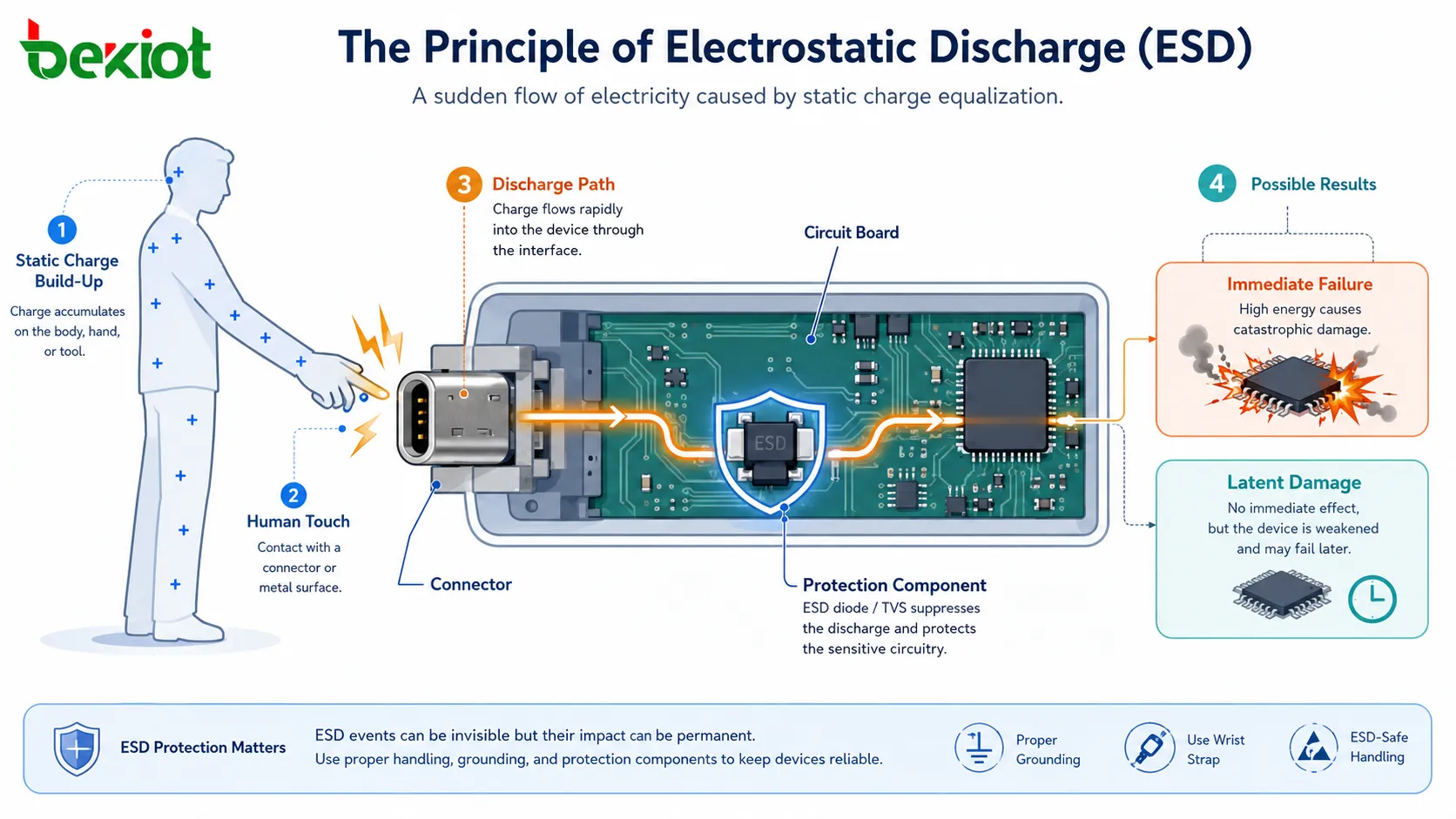

静電気放電の基本的な意味

静電気放電は、蓄積された静電荷が平衡に向かう経路を見つけたときに発生します。放電は、直接の接触、わずかな空隙、あるいは導電性の工具、ケーブル、コネクタ、筐体、または人体を介して起こります。現象は通常非常に高速ですが、電圧は電子部品に影響を与えるのに十分な高さになることがあります。

静電荷は、摩擦、分離、動き、乾燥した空気、プラスチック表面、化学繊維の衣類、包装材料、コンベアベルト、履物、あるいは取扱い工程などを通じて蓄積されます。放電は火花として目に見えることも、ショックとして感じられることも、あるいはまったく目に見えないまま高感度の電子機器に損傷を与えることもあります。

静電荷の蓄積

静電荷は、電子が材料間を移動するときに蓄積されます。これは、二つの表面が接触して離れるとき、人が絶縁性の床の上を歩くとき、プラスチック包装がテーブルの上を滑るとき、あるいは機器が乾燥した環境で動くときなどに起こります。

湿度、材料の種類、接地状態、表面抵抗、動きの速度はいずれも電荷の蓄積に影響します。乾燥した環境では静電荷の消散が遅くなるため、ESDリスクが高まることがよくあります。

放電現象

放電現象は、蓄えられた電荷が突然別の物体に移動するときに発生します。放電がコネクタ、ボタン、金属ケース、アンテナ、ケーブル、センサー、インターフェースポートなどを通じて電子回路に侵入すると、電気的ストレスを引き起こす可能性があります。

ある種のESDは即時故障を引き起こします。また別のものは潜在的な損傷を与え、デバイスはまだ動作するものの弱体化し、通常の使用中に後日故障する可能性があります。

電子システムにおいてESDが重要である理由

ESDが重要であるのは、電子部品がますます小型化、高速化、高感度化しているからです。集積回路、センサー、通信用チップ、ディスプレイ、メモリデバイス、マイクロコントローラ、無線モジュール、インターフェースポートは、ユーザーがまったく気づかないような放電エネルギーによって影響を受ける可能性があります。

完成品においては、ESDはシステムの挙動にも影響を与えることがあります。デバイスが再起動したり、フリーズしたり、ネットワーク接続を失ったり、誤警報を発したり、インターフェースを損傷させたり、放電現象の後に不安定な動作を示したりすることがあります。

部品の損傷

ESDは、半導体接合部、酸化膜、金属配線、入力ピン、保護構造を損傷させる可能性があります。損傷は壊滅的な場合と潜在的な場合があります。壊滅的な損傷は即座に故障を引き起こしますが、潜在的な損傷は部品を弱体化させます。

潜在的な損傷は特定が困難です。製品が放電現象の後に基本試験に合格しても、その後、動作中、温度変化、振動、または繰り返しの電気的ストレスによって故障する可能性があるからです。

システムの誤動作

恒久的なハードウェア損傷が生じない場合でも、ESDは通常のシステム動作を妨害する可能性があります。一時的な論理エラー、通信喪失、ディスプレイのちらつき、オーディオノイズ、誤ったキー入力、警報の誤報、あるいはデバイスの再起動などを引き起こすことがあります。

通信端末、アクセス制御装置、医療用電子機器、産業用コントローラ、緊急用機器にとっては、こうした一時的な障害であっても深刻な運用上の問題を生み出す可能性があります。

フィールドでの信頼性

公共、産業、屋外、交通、医療、あるいはサービス環境で使用される製品は、ユーザーによって頻繁に触れられることがあります。ボタン、タッチスクリーン、金属パネル、ポート、ハンドセットは一般的な放電ポイントです。

フィールドでの信頼性を確保するには、製品レベルのESD対策、適切な筐体設計、接地、サージ保護、ケーブルシールド、そして放電リスクを低減する据付手法が必要です。

一般的なESDの発生源

ESDは、人、工具、包装、ケーブル、機器表面、家具、床材、可動部品、そして環境条件などから発生します。発生源を理解することは、エンジニアや保守チームが適切な管理方法を選択するのに役立ちます。

人体からの放電

人は静電荷を蓄積し、電子製品に触れたときにそれを放電する可能性があります。これは日常使用において最も一般的なESDシナリオの一つです。

ボタン、金属筐体、コネクタシェル、キーパッド、ハンドセット、カードリーダー、ディスプレイ、ポートなどの接触ポイントは、製品の設計と試験の際に考慮されるべきです。

帯電したデバイスと工具

工具、治具、トレイ、試験装置、ケーブル、あるいはデバイス自体が帯電し、敏感な電子機器に放電する可能性があります。これは製造、修理、組立、実験室環境における共通の懸念事項です。

静電気対策が施されたワークステーション、接地された工具、イオナイザ、導電性容器、管理された取扱い手順が、このリスクを低減するのに役立ちます。

包装と輸送

ビニール袋、発泡材、トレイ、ラベル、配送資材などは静電荷を発生させる可能性があります。敏感な部品や回路基板は、ESD対策が施された材料が使用されない場合、包装、出荷、受領、保管中に損傷する可能性があります。

ESD保護包装は、対象品目の感受性と予想される取扱い環境に応じて選択する必要があります。

ケーブルと外部インターフェース

外部ケーブルは、コネクタや露出した金属部分を通じてESDをデバイス内部に持ち込む可能性があります。イーサネットポート、USBポート、RS-485端子、オーディオコネクタ、電源入力、アンテナコネクタ、警報入力はいずれも保護が必要になる場合があります。

インターフェース保護は、通常動作と実際のユーザーによる取扱いの両方を考慮すべきです。頻繁に触れられたり、活線挿抜されるポートは、慎重な保護設計が必要です。

ESD規格と試験リファレンス

ESD規格は、製品、部品、作業場がどのように試験または管理されるべきかを定義するのに役立ちます。異なる規格は、製品イミュニティ、部品感受性、作業場管理、包装、製造プロセス管理といった異なる層に焦点を当てています。

IEC 61000-4-2

IEC 61000-4-2は、電気・電子機器の静電気放電イミュニティ試験に広く使用されています。接触放電と気中放電を含む、ESD現象に対する機器の応答を評価するために使用される試験方法を定義しています。

接触放電は、機器の表面または試験点に直接接触させてESDパルスを印加します。気中放電は、試験チップが機器に近づくときに火花が発生する空隙を通じて試験を印加します。製品規格やプロジェクト要件が、どのレベルと性能判定基準を満たすべきかを通常定義します。

IEC 61340-5-1

IEC 61340-5-1は、静電気放電に敏感なデバイスを保護するためのESD管理プログラムに焦点を当てています。ESD管理プログラムを確立し、実施し、維持するために必要な管理的・技術的施策を扱っています。

この種の規格は、製造、組立、サービス、包装、および取扱い工程にとって重要です。組織が、人員の接地、作業エリア、材料、包装、教育訓練、検証、取扱い規律を管理するのを支援します。

ANSI/ESD S20.20

ANSI/ESD S20.20は、敏感な電気・電子部品、アセンブリ、機器を取り扱う組織で使用される、もう一つの主要なESD管理プログラム規格です。構造化されたESD管理プログラムを構築するための要件を提供します。

これは、文書化された手順、教育訓練、製品認定、適合性検証、接地、包装、およびESD保護区域の管理を必要とする電子機器製造および品質システムでよく使用されます。

部品レベルのESDモデル

部品は、人体モデル（HBM）やデバイス帯電モデル（CDM）などのモデルを用いて試験されることがあります。これらの試験は、部品の感受性を分類し、取扱い要件を導くのに役立ちます。

部品レベルの評価は、自動的に完成品のイミュニティを証明するものではありません。完成品にはシステムレベルの設計と試験も必要です。なぜなら、筐体、コネクタ、ケーブル配線、接地、レイアウト、保護部品のすべてが実際のESD挙動に影響を与えるからです。

ESD保護定格の理解

ESD保護定格は、製品、部品、またはインターフェースがどの程度の放電ストレスに耐えられるよう設計または試験されたかを示します。製品データシートでは、定格は接触放電電圧、気中放電電圧、人体モデル電圧、デバイス帯電モデル値、またはインターフェース保護レベルとして記載されることがあります。

これらの数値は注意深く読む必要があります。高い数値は特定の条件下での試験されたイミュニティがより強いことを示すかもしれませんが、すべての据付状況で無制限の保護を保証するものではありません。

接触放電

接触放電は、放電が生じる前に試験電極が対象物に触れるため、気中放電よりも再現性が高いことがよくあります。導電性表面、金属パネル、コネクタシェル、指定された試験点で一般的に使用されます。

製品設計にとって、接触放電の結果は、露出した導電性部分がESDストレスにどう対処するか、放電経路が安全に制御されているかをエンジニアが評価するのに役立ちます。

気中放電

気中放電は、絶縁表面、隙間、プラスチック筐体、ボタンなど、接触放電が実用的でない場所、または火花が空間を飛ぶ可能性のある領域で使用されます。

気中放電は、湿度、接近速度、表面状態、ギャップ距離が実際の現象に影響を与えるため、よりばらつきが大きくなる可能性があります。このため、設計マージンと実用的な試験が重要になります。

性能判定基準

ESD試験は、製品が物理的に生存するかどうかだけではありません。性能判定基準は、試験中および試験後に機器がどのように振る舞うことを許容するかを定義します。

製品には、その用途と適用される規格に応じて、正常に動作し続けること、自動的に回復すること、ユーザーによるリセットを必要とすること、あるいは危険な動作を回避することが要求される場合があります。重要な機器では通常、より厳格な性能期待が必要です。

ESD保護設計の手法

ESD保護は通常、複数の層から構築されます。筐体、回路基板、コネクタのレイアウト、接地、ケーブル設計が弱い場合、単一の保護部品で十分であることはほとんどありません。

制御された放電経路

優れた設計は、ESDエネルギーに敏感な回路から離れたより安全な経路を与えます。これには、シャーシ接地、金属シールド、保護部品、スパークギャップ、グラウンドプレーン、低インピーダンスの放電経路が含まれる場合があります。

放電経路が制御されていないと、ESDエネルギーは信号線、マイクロコントローラのピン、オーディオ回路、センサー、通信インターフェースを伝わり、故障のリスクを高める可能性があります。

保護部品

TVSダイオード、ESDサプレッサ、抵抗器、コンデンサ、コモンモードチョーク、過渡保護アレイなどの保護部品が、露出したインターフェースに一般的に使用されます。

部品の選択では、動作電圧、キャパシタンス、クランプ電圧、応答時間、放電電流、インターフェース速度、リーク電流、レイアウト位置を考慮する必要があります。配置が不適切な保護部品は、回路を効果的に保護できない可能性があります。

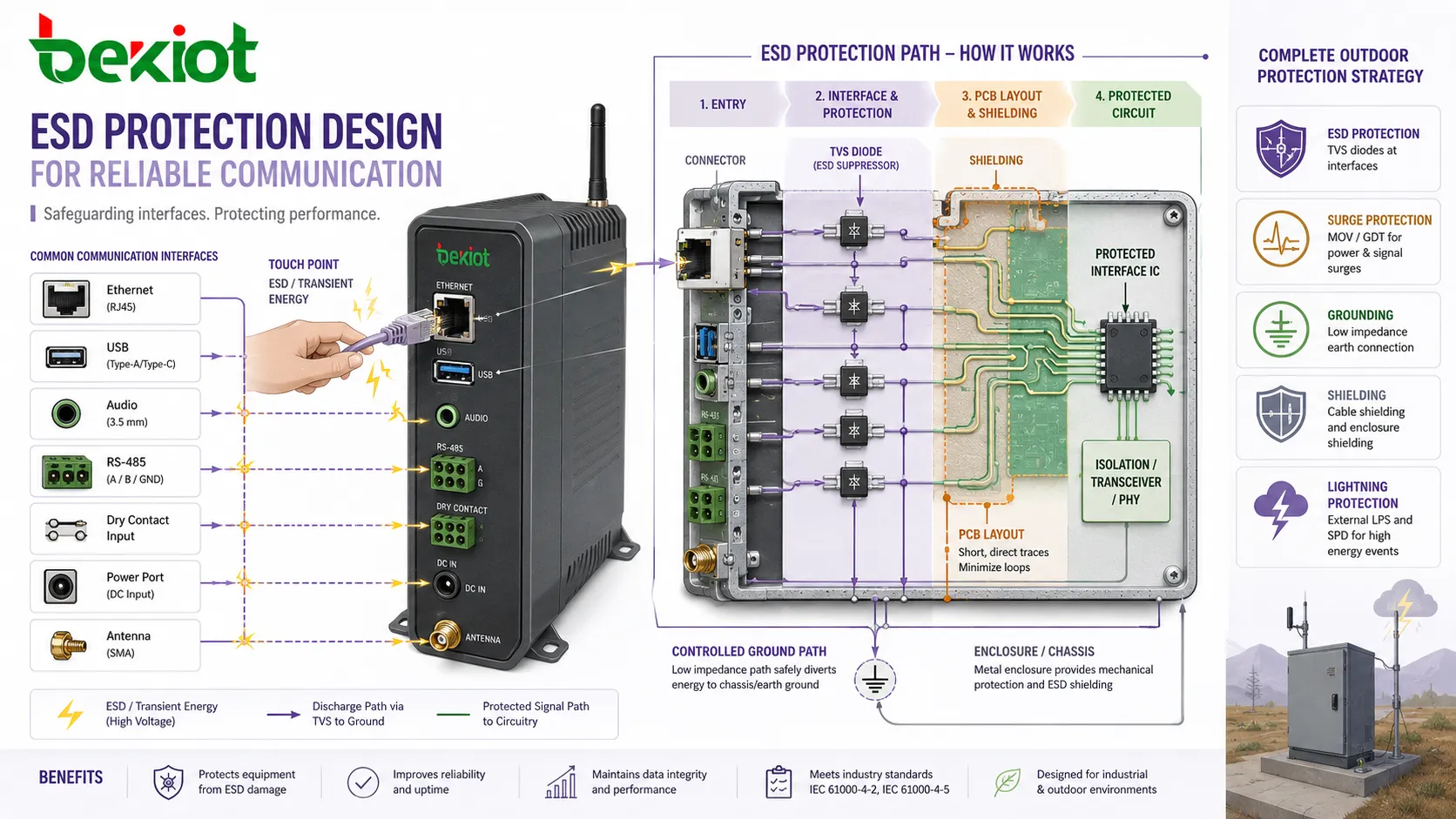

PCBレイアウト

PCBレイアウトはESD性能にとって極めて重要です。保護部品は、グラウンドまたはシャーシ基準への短い経路で、入口点の近くに配置する必要があります。長いトレースはインダクタンスを増加させ、保護効果を低下させる可能性があります。

グラウンドプレーン、ガードトレース、分離距離、シールド、コネクタの配置はすべて放電経路に影響を与えます。ESD設計は、基板が完成した後ではなく、早期に開始すべきです。

筐体と機構設計

筐体は、ユーザーが製品に触れられる場所と、放電エネルギーが侵入する可能性のある場所に影響を与えます。プラスチックの隙間、金属パネル、コネクタ開口部、キーパッド、継ぎ目、取付ネジはすべてレビューが必要です。

機構設計は、シールド、空間距離、絶縁、導電性コーティング、ガスケット設計、露出金属部分の慎重な配置を用いて、放電を敏感な電子機器から遠ざけるのに役立ちます。

ケーブルとインターフェースの保護

外部ケーブルは、ESDや過渡エネルギーを機器内に運ぶ可能性があります。イーサネット、USB、オーディオ、RS-485、ドライ接点入力、電源ポート、アンテナ接続などのインターフェースは、暴露リスクに応じた保護が必要になる場合があります。

屋外や産業用の据付では、ESD対策はサージ保護、接地、シールド、雷保護戦略と連携して機能する必要がある場合もあります。

製造およびサービスにおけるESD管理

ESD保護は、製品に設計されるだけではありません。製造、組立、修理、試験、保管、輸送中にも管理されなければなりません。敏感な部品は、顧客に届く前に損傷する可能性があります。

ESD保護エリア（EPA）

ESD保護エリアは、静電荷が管理される、制御された作業空間です。接地された作業面、リストストラップ、ESDフローリング、導電性容器、イオナイザ、湿度管理、認定された工具などが含まれます。

その目的は、電荷の蓄積を減らし、安全な消散経路を提供することです。担当者は、敏感な部品を取り扱う前にルールを理解しておく必要があります。

人員の接地

人は静電気放電の主要な発生源です。リストストラップ、ヒールアース、導電性履物、ESDフロア、接地チェックは、人体からの放電リスクを低減するために使用されます。

接地デバイスは定期的に試験する必要があります。着用しているが正しく接続されていないリストストラップは、誤った安心感を与える可能性があります。

静電気対策包装

敏感な部品や回路基板は、適切なESD保護包装で保管・輸送する必要があります。通常のビニール袋や発泡材は静電気を発生させる可能性があり、特にESD保護用に設計されていない限り、敏感な電子機器に使用すべきではありません。

包装の選定では、品目がシールド、低帯電、緩衝、防湿、ラベル表示を必要とするかどうかを考慮すべきです。

教育訓練と検証

教育訓練は、ESD管理がなぜ重要か、そして手順にどう従うかをスタッフが理解するのに役立ちます。検証は、監査、抵抗チェック、ワークステーション検査、プロセスレビューを通じてプログラムが機能していることを確認します。

教育訓練と検証がなければ、ESDルールは書類上は存在しても、日々の取扱いでは機能しない可能性があります。

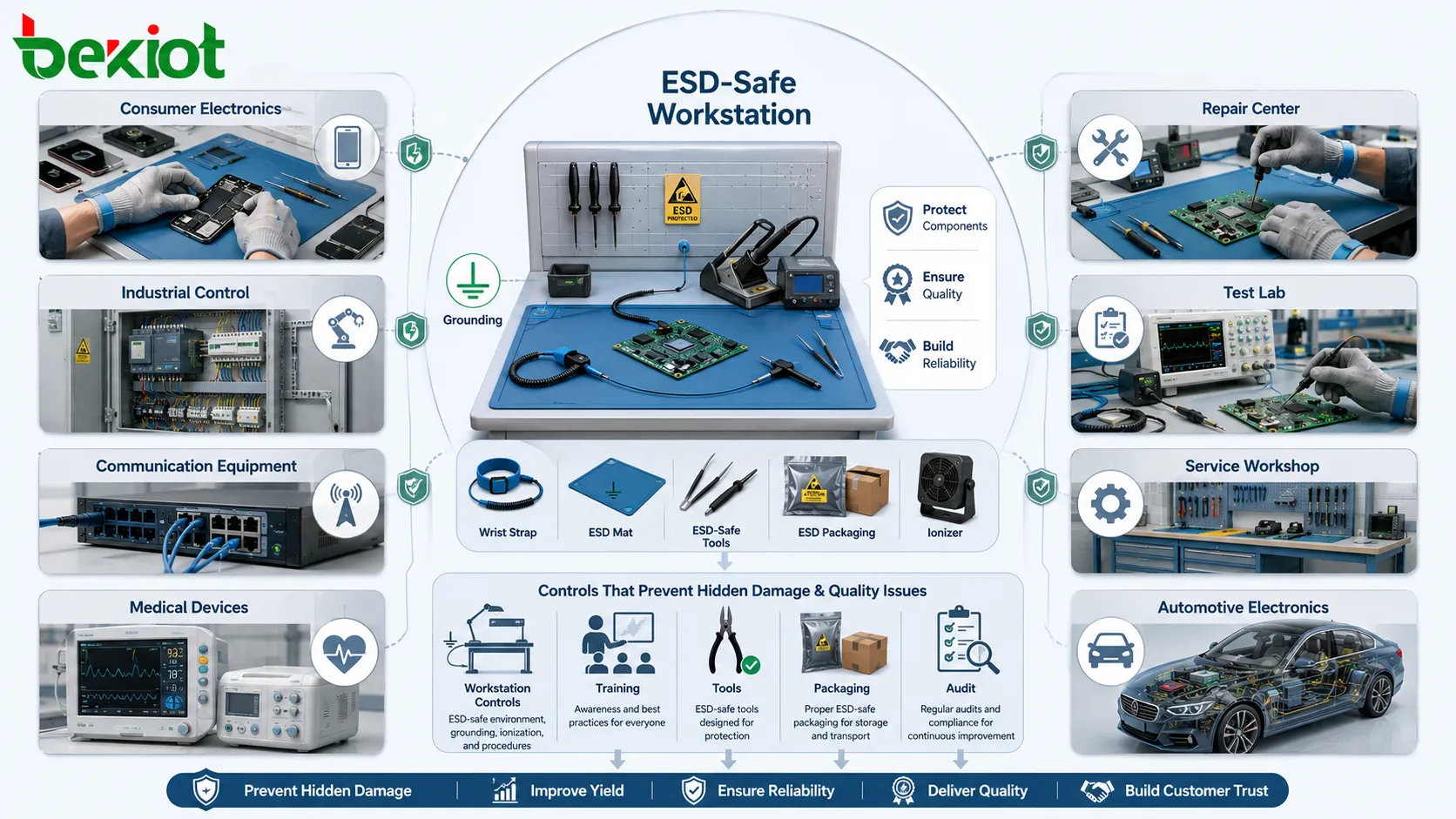

さまざまなシステムにおける応用

ESD保護は、電子デバイスが触れられ、取り扱われ、据え付けられ、サービスされ、または外部インターフェースに接続されるあらゆる場所で必要です。必要な保護レベルは、環境とリスクによって異なります。

民生用電子機器

電話、タブレット、ラップトップ、ウェアラブル、ゲームコントローラ、ヘッドフォン、スマートホームデバイス、充電器は、ユーザーによって頻繁に触れられます。ボタン、画面、ポート、ケース、コネクタは日常的なESD現象に耐える必要があります。

優れたESD設計は、再起動、タッチ不良、ポート損傷、充電問題、ユーザーに見える誤動作を防ぐのに役立ちます。

産業用制御システム

産業用コントローラ、HMI、センサー、PLCモジュール、モータドライブ、リモートI/Oデバイスは、電気的ノイズの多い環境に設置されることがあります。オペレータは通常の作業中にパネル、ケーブル、端子、金属筐体に触れる可能性があります。

産業用ESD対策は、EMC設計、接地、キャビネット配線、シールド、サージ保護と整合させるべきです。

通信・インターホン機器

通信機器には、ハンドセット、スピーカー、マイク、ボタン、イーサネットポート、電源入力、リレー出力、ユーザーがアクセス可能なパネルが含まれることがよくあります。これらのタッチポイントとインターフェースにはESDの検討が必要です。

屋外のヘルプポイントや施設通信プロジェクトでは、堅牢な緊急通話、ボタン操作、インターフェース保護をサイトの接地および据付条件と共に検討する必要がある場合、Becke Telcom BHP-SOSインターホンシリーズを検討できます。

医療・実験室用デバイス

医療機器や実験装置には、敏感なセンサー、ディスプレイ、測定回路、データインターフェースが含まれる場合があります。ESDは、精度、信頼性、デバイスの可用性に影響を与える可能性があります。

設計と取扱い手順は、デバイスのリスクレベル、動作環境、規制要件に適合させる必要があります。

自動車および輸送システム

車両、鉄道システム、充電ステーション、券売機、旅客情報表示器、輸送ターミナルは、頻繁な人体接触と変化する環境条件に直面します。

ESD保護は、ボタン、画面、コネクタ、通信モジュール、制御電子機器の信頼性向上に役立ちます。

製造・修理ワークステーション

電子機器製造、修理センター、試験ラボ、サービス工房は、取扱い中のESDを管理しなければなりません。部品は、保護された製品に組み立てられる前のほうが脆弱な場合があります。

ワークステーション管理、教育訓練、工具、包装、監査は、潜在的な損傷と品質問題を減らすために不可欠です。

一般的なESD問題

ESD問題は、明らかなハードウェア故障として現れることも、微妙な不安定性として現れることもあります。放電現象は高速で、しばしば目に見えないため、構造化された試験なしでは根本原因を見つけるのが難しい場合があります。

予期しないデバイスの再起動

ユーザーがボタン、ケーブル、金属フレーム、コネクタに触れたときにデバイスが再起動する場合があります。これは、放電エネルギーがリセットライン、電源回路、通信インターフェース、またはプロセッサのピンに侵入していることを示している可能性があります。

接地の改善、保護部品、フィルタリング、レイアウト変更、筐体設計が必要になる場合があります。

通信ポートの故障

イーサネット、USB、シリアル、オーディオ、ドライ接点、電源入力などのポートは、ESD現象によって損傷する可能性があります。故障は、接続喪失、断続的な通信、高いエラーレート、または完全なポート損傷として現れることがあります。

インターフェース固有の保護は、データレート、キャパシタンス制限、動作電圧、暴露レベルに応じて選択する必要があります。

誤警報または入力エラー

ESDは、誤った入力信号、キー押下、警報イベント、センサー読み取り値、制御コマンドをトリガする可能性があります。これは、アクセス制御、警報システム、産業用制御、緊急用デバイスにとって特に問題です。

デバウンシング、フィルタリング、シールド、接地、入力保護によって、誤トリガを減らすことができます。

潜在的な信頼性故障

製品が最終試験に合格しても、製造中またはサービス中にESDによって部品が弱体化したために後日故障する可能性があります。これらの故障は、出荷後や据付後に現れる可能性があるため、コストがかさみます。

これが、ESD管理プログラムが製品設計だけでなく、製造および修理工程においても重要である理由です。

選定と展開の考慮事項

ESD保護を評価する際、購入者とエンジニアはデータシート上の定格と実際の据付条件の両方をレビューすべきです。製品定格は、アプリケーション、配線、接地、環境が考慮されて初めて意味を持ちます。

定格の試験方法を確認する

データシートにはESD値が記載されているかもしれませんが、その定格が接触放電、気中放電、HBM、CDM、または別の試験方法のいずれを指すのかも示すべきです。これらは互換性がありません。

完成した機器にとっては、通常、部品のみの定格よりもシステムレベルイミュニティ試験のほうがより適切です。

露出したタッチポイントをレビューする

ユーザーが触れる可能性のある部分はすべてレビューすべきです。ボタン、ハンドル、画面、コネクタシェル、キーパッド、金属筐体、ネジ、外部ポートは放電ポイントになり得ます。

公共用や産業用のデバイスでは、屋内の民生用製品よりも、タッチポイントがより頻繁で強いESD現象にさらされる可能性があります。

据付時の接地を考慮する

ESD保護は、多くの場合、接地と等電位ボンディングに依存します。据付が適切な基準または放電経路を提供しない場合、保護効果は低下する可能性があります。

屋外キャビネット、金属ポール、制御パネル、ラック、シールドケーブル、電源システムは、設置全体の一部としてレビューすべきです。

ESDをEMCおよびサージ保護と協調させる

ESDは電磁両立性（EMC）の一部です。製品はまた、電気的ファストトランジェント、サージ、放射妨害、伝導妨害、雷関連現象に対する保護も必要になる場合があります。

屋外および産業用システムでは、ESD保護は、個別に扱うのではなく、より広範なEMCおよびサージ保護設計と協調させるべきです。

ESD保護のベストプラクティス

優れたESD保護は、製品設計、管理された取扱い、正しい据付、定期的な点検を組み合わせます。単一の対策ですべてのESDリスクを解決できるわけではありません。

保護を早期に設計する

ESD保護は、製品設計の初期段階で組み込むべきです。適合性試験の後まで待つと、困難な再設計、追加コスト、レイアウト上の妥協につながることがよくあります。

早期の計画により、エンジニアは保護部品を正しく配置し、放電経路を形作り、筐体を設計し、適切なコネクタを選択することができます。

多層保護を使用する

多層保護には、機械的空間距離、シールド、接地、TVSダイオード、フィルタリング、絶縁、ソフトウェアリカバリ、取扱い管理が含まれる場合があります。

一つの層が不完全でも、他の層がリスク低減に役立ちます。このアプローチは単一の部品だけに依存するよりも強固です。

作業場を管理する

製造と修理では、ESD安全作業エリア、接地ツール、承認された包装、教育訓練、検証を使用します。敏感な基板は、通常のプラスチック、発泡材、カーペット、非接地の表面に置くべきではありません。

作業場管理は潜在的な損傷を減らし、機器がフィールドに出る前に製品品質を向上させます。

実際の使用シナリオで試験する

ESD試験は、実際のタッチポイントと使用パターンを反映すべきです。コネクタ、ボタン、金属部品、継ぎ目、ポート、ユーザーがアクセス可能なエリアを試験します。該当する場合は、通電状態と動作状態の両方を考慮します。

現実的な試験は、単純なラボチェックでは現れない問題の特定に役立ちます。

定格と限界を文書化する

ESD定格、試験条件、保護されたポート、据付要件、取扱い上の注意事項は明確に文書化する必要があります。保守チームやシステムインテグレータは、展開時にこの情報を必要とします。

明確な文書化は誤用を防ぎ、製品が何に耐えるよう設計されているかをチームが理解するのに役立ちます。

よくある質問

ESDは火花が見えなくてもデバイスを損傷させることがありますか？

はい。多くのESD現象は、見たり感じたりするには小さすぎますが、それでも敏感な電子部品を損傷させたり、潜在的な信頼性問題を引き起こすのに十分強力です。

プラスチック筐体はすべてのESD問題を防ぎますか？

いいえ。プラスチックは内部回路との直接接触を減らすことができますが、放電は継ぎ目、ボタン、コネクタ、ケーブル、ネジ、または近くの空隙から侵入する可能性があります。筐体設計は回路保護と共にレビューする必要があります。

なぜ一部のデバイスは工場試験に合格しても、後でESDによって故障するのですか？

潜在的なESD損傷は、即時の故障を引き起こすことなく部品を弱める可能性があります。デバイスは基本試験に合格しても、温度変化、繰り返しの動作、追加の電気的ストレスの後に後日故障する可能性があります。

ESD保護とサージ保護は同じものですか？

いいえ。ESDは通常、静電気と人体または物体との接触に関連する非常に高速な放電現象です。サージ現象は、しばしば電力系統、開閉、または雷関連の影響による高エネルギーの過渡現象です。どちらも保護が必要な場合がありますが、設計手法は異なります。

サービステクニシャンはフィールドでESDリスクをどのように低減できますか？

適切な場合はESDリストストラップを使用し、通常のプラスチック表面を避け、基板を保護包装に保管し、自身と工具を正しく接地し、取扱い手順を管理し、露出した部品に不必要に触れないようにします。

触れるとデバイスが再起動する場合、何をチェックすべきですか？

接地、筐体ボンディング、ボタンとコネクタの保護、PCBレイアウト、リセット回路のフィルタリング、ケーブルシールド、電源の安定性、および露出したタッチポイントに適切な放電経路があるかどうかをチェックします。
