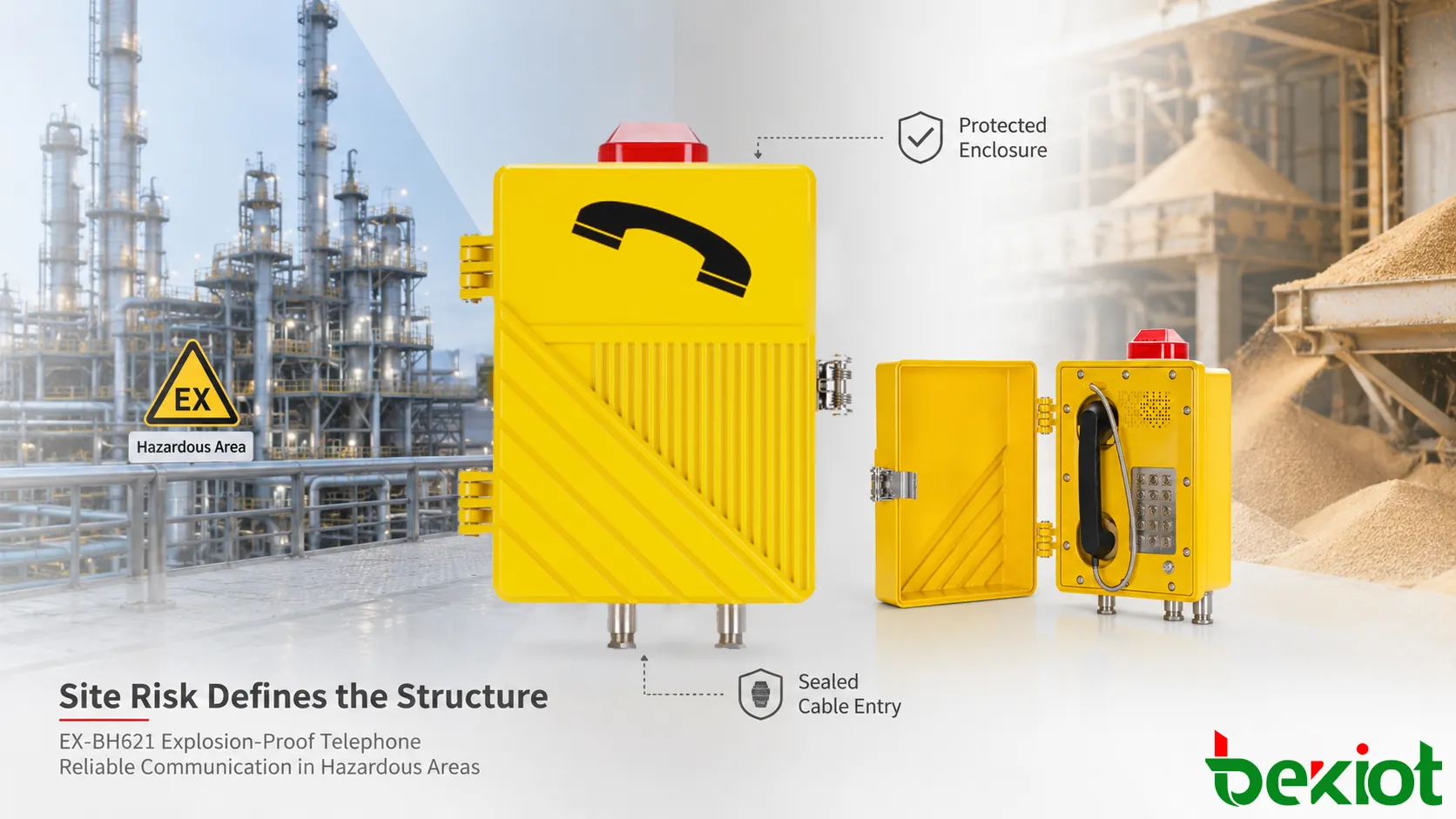

現場リスクが構造を決める

防爆電話の設計は、まずリスク環境の把握から始まります。技術者は、可燃性ガス、蒸気、粉じん、繊維が存在する可能性、危険雰囲気が発生する頻度、対象となる物質を把握しなければなりません。石油化学工程区域に設置する電話と、粉じんの多い穀物施設、トンネル、電池材料工場、海洋荷役区域に設置する電話では、必要な構造が異なる場合があります。

基本的なリスクモデルは、可燃物、酸素、着火源の3要素で説明されます。電話機は産業現場の可燃物をすべて除去できず、空気も排除できません。そのため構造設計では、着火源を管理し、内部故障が周囲の爆発性雰囲気へ着火しないようにすることが中心になります。

この原則は製品のあらゆる部分に影響します。筐体は容易に割れてはならず、ケーブル引込部はガスや粉じんを無制御に通してはなりません。ボタンやフックスイッチは危険な火花を外部へ露出させず、スピーカーやマイクの開口部は弱点にならないようにします。内部回路は、通常動作と想定故障のどちらでも外部に危険な影響を与えないよう配置する必要があります。

リスクは現場から決まるため、防爆構造を外観だけで選んではなりません。頑丈に見える金属筐体が自動的に適合するわけではありません。機器は、適用される危険区域条件とプロジェクトが要求する防護方式に一致していなければなりません。

防護方式で着火を抑える

着火源を管理する

中心となる設計原理は着火制御です。電話機は低電力機器に見えても、電気接点、信号回路、ベル回路、音響部品、ネットワークモジュール、端子を備えています。通常動作では切替、発熱、振動、通電が起こり、異常時には短絡、緩み、過熱、火花が発生する可能性があります。

防爆構造は、こうした内部挙動が外部雰囲気へ着火する可能性を下げます。防護方式によって方法は異なります。内部爆発を筐体内に封じ込めて火炎伝播を防ぐ方式、電気エネルギーを制限して規定条件下で着火を起こさない方式、危険物質が重要部へ侵入するのを防ぐ方式、絶縁距離や機械的信頼性を高めて故障リスクを下げる方式などがあります。

電話機では、安全性だけでなく操作性も守る必要があります。利用者は送受話器、マイク、スピーカー、呼出ボタン、キーパッド、表示、フックスイッチ、ケーブル接続を使います。これらの操作部は、防護方式を弱めずに機能しなければなりません。便利でも密閉不十分なボタン、保護されていない大きなスピーカー開口、危険区域に適合しない配線しやすいケーブル引込部は、設備全体の安全性を損なう可能性があります。

封じ込めは管理された接合部に依存する

多くの耐圧防爆筐体では、内部爆発の封じ込めが重要です。保護筐体内で着火が発生した場合、構造は圧力に耐え、外部の危険雰囲気へ着火する形で火炎が漏れないようにしなければなりません。そのため筐体強度、カバーの合わせ、接合部設計、ねじのかみ合い、肉厚、隔爆接合面の形状が重要になります。

隔爆接合面は偶然できた隙間ではありません。高温ガスを冷却し、外部の危険雰囲気へ火炎が伝わるのを防ぐために、寸法が精密に管理された接合部または通路です。表面品質、長さ、隙間、締結、腐食防止が性能に影響します。カバーの緩み、接合面の損傷、誤った塗装、傷、穴あけ、汚染があると、防護機能が弱まる可能性があります。

電話機は利用者が操作し、音を通す開口部を必要とするため、隔爆接合面の設計は単純な密閉箱より複雑です。送受話器受け、カバー接合部、端子室、ケーブル引込部、スピーカー構造、保守カバーなどに精密な機械設計が必要です。保守作業で内部へアクセスできても、再組立後に管理された接合部を維持できなければなりません。

密閉構造で危険物質の侵入を防ぐ

密閉も重要な構造原理です。危険ガス、蒸気、粉じん、湿気、塩霧、洗浄液、腐食性空気は弱点から機器内部へ侵入します。ケーブルグランド、カバー接合部、マイク開口、スピーカー経路、キーパッド周辺、フックスイッチ、排水構造、取付インターフェースを慎重に設計する必要があります。

ガス環境では、防護方式に応じて、密閉により可燃性混合物が敏感部へ無制御に移動するのを防げます。粉じん環境では特に重要で、可燃性粉じん層が堆積すると放熱を妨げ、接点を汚染し、着火危険を生じます。防じんまたは粉じん保護構造は、危険な粉じん侵入を防ぎながら、電話機が明瞭に動作できるようにしなければなりません。

密閉は長期信頼性にも関係します。水、油霧、化学蒸気、粉じんの侵入は回路を損傷し、音質を低下させます。頻繁に故障する電話機は緊急通信を使用不能にし、安全上の問題になります。構造的な密閉は、防爆性能と通信サービスの両方を守ります。

材料と音響性能を維持する

回路を安全な状態に保つ

防爆構造は機械設計だけではありません。内部電気設計も安全原理の一部です。回路は、火花リスクを下げ、異常発熱を制限し、適切な絶縁を維持し、短絡や接続緩みを防ぐように配置します。筐体構造と回路設計は相互に補完する必要があります。

電話回路には、ベル電圧、音声増幅、SIPネットワーク電子回路、アナログ回線インターフェース、リレー、表示灯、キーパッド、フックスイッチ、電源入力が含まれます。各部は防護方式に応じて評価します。高エネルギー回路には強い絶縁や筐体保護が必要な場合があり、低エネルギー信号経路でも適切な分離と確実な端子が必要です。

温度管理は特に重要です。防爆電話の外表面温度は、現場で許容される温度等級を超えてはなりません。発熱する内部部品は、熱が着火源にならないよう配置し、管理します。筐体材料、表面積、熱伝導、消費電力、周囲温度が結果に影響します。

電気保護には、サージ保護、接地、等電位ボンディング、ヒューズまたは電流制限、安定した端子接続も含まれます。屋外産業区域では、雷、開閉サージ、長距離ケーブル、接地電位差が通信機器を損傷する可能性があります。損傷回路は故障や危険につながるため、電気的堅牢性も防爆構造を支えます。

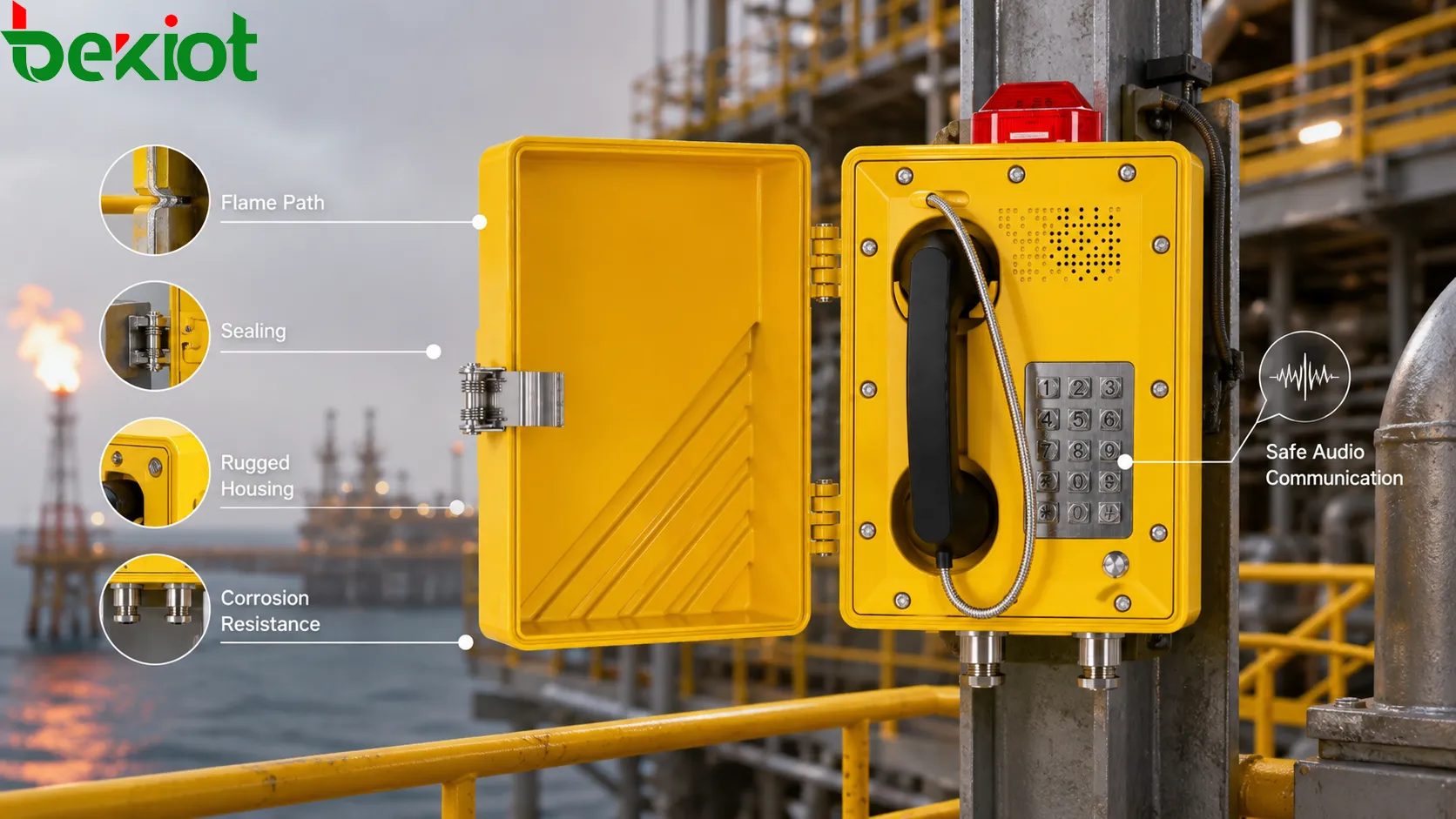

材料は現場環境に耐える必要がある

材料選定は構造設計の中心です。危険産業現場では、腐食性ガス、塩霧、油、紫外線、粉じん、振動、機械的衝撃、温度変化、洗浄薬品にさらされます。電話筐体は長期にわたり、保護形状、接合精度、密閉品質、取付安定性を維持しなければなりません。

防爆電話に使用する金属は、強度、寸法安定性、現場環境への耐性を備える必要があります。表面処理は腐食を抑えますが、隔爆接合面や重要接合部を損傷してはなりません。非金属部品を使用する場合は、機械強度、経年劣化、静電気リスク、耐熱性、環境適合性を評価します。

送受話器、コード、ボタン、ラベル、ガスケット、ケーブル引込部も重要です。これらは頻繁に触れられ、環境へ露出します。送受話器の割れ、ガスケットの硬化、ボタンの緩み、ケーブルグランドの腐食が起こると、製品全体の信頼性や安全完全性が失われます。構造の強さは最も弱い部分で決まります。

屋外または海洋環境では耐候性がさらに重要です。雨、湿度、塩分を含む空気、日光は不適切な材料を徐々に劣化させます。化学プラントでは耐食性が決定要因になり、鉱山や重工業では耐衝撃性と防じん性がより重要になる場合があります。設計原理は環境に合わせるべきで、1種類の材料がすべての場所に適するとは限りません。

音声を明瞭に通す必要がある

電話機は音を扱う必要がある点で、多くの防爆機器と異なります。利用者はマイクへ話し、送受話器またはスピーカーから相手の声を聞きます。そのため防爆構造は、危険な経路を外部へ開かずに音声を通す必要があります。

マイクとスピーカーには慎重な音響保護設計が必要です。構造が音を遮りすぎると声がこもり、緊急通信が失敗します。音響経路が開きすぎると防護方式が弱まります。保護された音響通路、適切な膜、管理された開口、堅牢な送受話器構造により、明瞭度と安全性のバランスを取ります。

騒音条件も構造要件に影響します。防爆電話はポンプ、コンプレッサー、発電機、コンベヤ、送風機、車両、警報装置の近くに設置されることが多いです。送受話器形状、マイク位置、受話音量、筐体配置は、音声明瞭度を維持できるようにします。高騒音区域では、口元に近づけて話す送受話器が信号対雑音比を改善します。

音響信頼性は長期使用後も維持しなければなりません。粉じん、湿気、油、腐食、衝撃によってマイク開口やスピーカー経路が詰まる可能性があります。保守では外観だけでなく音声明瞭度も確認します。構造が無傷でも音声が使えない電話機は、安全通信を有効に支えられません。

ケーブル引込部を適切に設計する

ケーブル引込部は、防爆電話の施工で最も重要な部分の一つです。通信ケーブル、電源ケーブル、ネットワークケーブル、接地導体、外部スピーカー線、リレー線などが筐体境界を通過します。境界の設計または施工が不適切だと、防護構造が損なわれます。

ケーブルグランド、電線管引込部、シール部品、端子室、ストレインリリーフ、接地点は危険区域要件に適合させます。ケーブル引込部は、引張力で内部端子が損傷するのを防ぎ、密閉、火炎封じ込め、防じん、環境耐性を維持する役割も持ちます。

適切なケーブル種類の選定も重要です。屋外、化学、海洋、地下、高温の場所では、特殊な被覆と保護が必要な場合があります。ケーブルが劣化、ひび割れ、または水分を移動させると、筐体設計が良好でも電話機は故障します。ケーブル計画は別の施工事項ではなく、防爆構造の一部として扱います。

現場改造は一般的なリスクです。追加穴あけ、認証グランドを一般部品へ交換すること、緩いプラグの使用、未使用引込部の不適切な密閉は安全性を弱めます。承認された方法で施工し、変更は有資格者が確認する必要があります。

この部分は運用信頼性にも直結します。ケーブルグランドの緩みは防護性能だけでなく、通信の断続、浸水、回線雑音、腐食、端子損傷を引き起こします。アナログ電話ではベル、音声レベル、回線安定性に影響し、SIPまたはIP電話ではネットワーク登録、PoE給電、パケット伝送、オンライン状態に影響します。

危険区域プロジェクトでは、ケーブル引込部を明確に記録します。施工記録には、ケーブル種類、グランド種類、密閉方法、接地点、未使用引込部の処理、点検結果を記載します。これにより将来の保守が安全になり、無断変更の見落としを防げます。

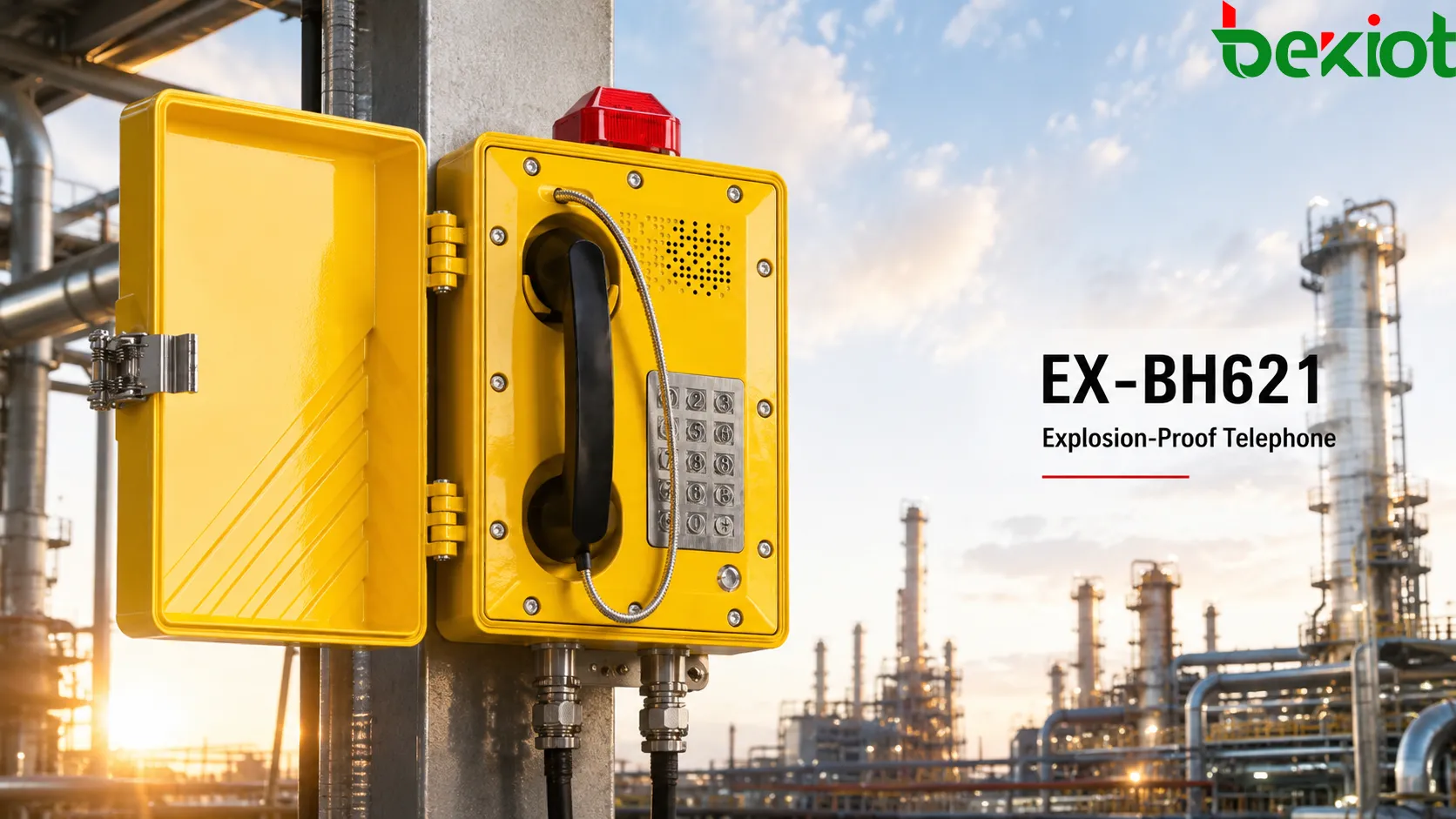

正しい施工でシステムが完成する

取付方法は安全性と使いやすさに影響する

防爆電話は正しく施工されて初めて完成します。優れた製品でも、カバーが締まっていない、ガスケットが損傷している、グランドが不適切、接地がない、環境等級を超える場所へ設置した場合、防護性能を失います。施工は安全連鎖の一部です。

取付は安全性と使いやすさの両方を支える必要があります。緊急時に手が届き、作業員が見つけやすく、可能な限り直接の機械損傷から守られる位置へ設置します。水がたまる場所、ケーブルが引っ張られる場所、薬液が常時かかる場所、利用者が安全に立って話せない場所は避けます。

接地とボンディングはプロジェクト設計に従います。不良接地はサージ、電気雑音、安全上のリスクを増やします。通信システムでは、接地は音声安定性と機器保護にも影響します。機械構造、ケーブルシールド、サージ保護器、プラットフォーム接地計画を調整します。

システム連携で通話を有効にする

防爆電話は、より大きな通信システムへ接続されることが多いです。アナログ交換機、SIPプラットフォーム、IP PBX、指令コンソール、構内放送、緊急通報、警報プラットフォーム、録音システムと連携します。構造は現場端末を保護し、システム連携は通信の継続性を守ります。

SIPまたはIP機器では、ネットワーク安定性、PoEまたは電源設計、登録状態、コーデック設定、プラットフォームのルーティングを確認します。アナログ機器では、回線電圧、ループ電流、ベル、ケーブル距離、サージ保護が重要です。作業員が必要なとき、電話機へ常に到達できなければなりません。

緊急環境では、電話機が警報処理を開始または支援する場合もあります。危険区域からの通話では、位置表示、録音、制御室への通知、映像や指令システムとの連携が必要になることがあります。構造設計は機器を現場に安全に存在させ、システム設計は通話を有効な対応へつなげます。

このような連携構成では、Becke Telcom EX-BH621を現場通信ポイントとして位置付けられます。危険区域通信、堅牢な筐体、運用上の音声アクセスを同時に必要とする場面に適しています。ただし、選定バージョン、配線方式、プラットフォームインターフェースが現場に一致するかをプロジェクトごとに確認します。

試験で使用準備を確認する

防爆性能は遠くから見えない細部に依存するため、試験と点検が必要です。筐体が頑丈に見えても、カバー接合部、ケーブルグランド、ガスケット、ねじ締付トルク、接地点、内部配線が正しくなければなりません。現場点検により、施工後も構造原理が維持されていることを確認します。

機能試験には、発信、ベル、音声明瞭度、送受話器操作、ボタン応答、回線安定性、スピーカー出力、制御室との通信を含めます。安全点検では、筐体状態、引込金具、シール、締結部、腐食、表面損傷、ラベルの可読性を確認します。ネットワーク機器では登録と監視状態も確認します。

危険現場は時間とともに変化するため、定期点検が重要です。振動で部品が緩み、腐食で表面が損傷し、開口部へ粉じんが堆積し、保守作業でケーブル引込部が動くことがあります。屋外曝露でガスケットやラベルが劣化します。初期稼働時に安全だった機器でも、数年後には対応が必要です。

試験には緊急時の運用フローも含めます。電話機が安全通信計画の一部なら、誰が応答するか、位置が正しく表示されるか、必要時に録音されるか、対応手順が明確かを確認します。構造安全と通信準備を一緒に評価します。

誤った改造は防護性能を弱める

一般的な誤りは、重い金属電話ならすべて防爆だと考えることです。真正な防爆設計は、承認された防護原理、管理された接合部、適切な材料、正しいケーブル引込部、電気安全、適合施工に依存します。堅牢な産業電話が自動的に危険区域へ適合するわけではありません。

別の誤りは現場で筐体を改造することです。追加穴あけ、グランド変更、締結部品交換、隔爆接合面への塗装、不適切なプラグ使用、適切な確認なしでの修理は防護を損ないます。現場の利便性を安全設計より優先してはなりません。

不十分な保守もリスクです。腐食、ねじ欠落、送受話器の割れ、コード損傷、カバーの緩み、音響開口の詰まり、浸水が電話機を徐々に弱めます。定期点検を現場の安全管理へ組み込みます。

4つ目の誤りは区域分類を無視することです。ある危険区域に適した電話機が別の区域にも適するとは限りません。ガスグループ、粉じん条件、温度等級、周囲温度、腐食レベル、施工方法が選定に影響します。機器は具体的なリスク環境へ合わせます。

選定は体系的に進める

防爆電話の選定は体系的に進めます。最初に、ガスまたは粉じん種類、ゾーン分類またはディビジョン分類、周囲温度、腐食レベル、施工環境を確認します。次に、アナログまたはSIP、ホットラインまたはダイヤルキーパッド、送受話器またはハンズフリー、ベル、スピーカー出力、録音、指令接続、警報連携など通信要件を定義します。

3番目に構造適合性を確認します。筐体、ケーブル引込部、取付方法、材料、防護等級、音響設計、保守アクセスを設置場所へ合わせます。4番目に電源と通信配線を評価します。長距離配線、屋外経路、雷曝露、ネットワークスイッチ、接地計画を設計へ含めます。

5番目に施工前から保守を計画します。技術者は、筐体点検、清掃、音声試験、ケーブルグランド確認、接地確認、プラットフォーム接続確認の方法を理解する必要があります。良い選定には、製品購入だけでなくライフサイクル管理も含まれます。

Becke Telcom EX-BH621を検討するプロジェクトでも、同じ体系的な方法を適用します。危険区域通信ソリューションの一部として評価できますが、最終構成は現場条件、安全要件、通信アーキテクチャを反映させる必要があります。

よくある質問

電話機の防爆構造とは何ですか？

電話機が、筐体保護、隔爆接合面、密閉ケーブル引込部、安全回路、適切な材料、正しい施工方法によって、危険環境の着火リスクを抑える構造になっていることを意味します。

防水電話は防爆電話と同じですか？

同じではありません。防水は主に水の侵入を防ぎます。防爆設計は危険雰囲気の着火リスクを扱います。防水機器でも爆発性ガスや粉じん環境に適合しない場合があります。

ケーブルグランドはなぜ重要ですか？

ケーブルグランドは、ケーブルが電話筐体へ入る境界を保護します。不適切なグランド、緩い部品、未使用引込部の不良処理は、密閉、機械保護、防爆性能を損ないます。

現場で筐体を改造できますか？

有資格者の審査と承認がない現場改造は避けます。穴あけ、部品交換、締結部変更、隔爆接合面の損傷は、防護構造を弱めます。

保守時には何を確認すべきですか？

保守では、筐体、ねじ、カバー接合部、ケーブル引込部、接地、腐食、送受話器、マイク、スピーカー、ラベル、通信機能、システム接続を確認します。

プロジェクト向けまとめ

防爆電話構造の設計原理は、信頼できる通信を維持しながら着火リスクを抑えることです。内部電気部品を保護し、火炎やエネルギーの危険を管理し、厳しい環境に耐え、密閉され管理されたケーブル引込部を維持し、明瞭な音声を確保し、正しい施工と点検によって保守可能な状態を保つ必要があります。

良い防爆設計は1つの機能だけで決まりません。筐体強度、隔爆接合面精度、材料耐久性、電気安全、温度管理、音響保護、ケーブル引込設計、接地、取付、保守、システム連携という多くの細部を協調させた結果です。どれか1つを無視すると、電話機全体の安全性と信頼性が低下します。

固定現場通信を必要とする危険産業施設向けに、Becke Telcomは、堅牢な構造、安全重視の設計、信頼できる音声アクセスが重要な環境の選択肢としてEX-BH621防爆電話を提供しています。最適なソリューションは、区域分類、施工条件、通信プラットフォーム、ケーブル設計、長期保守計画を確認したうえで選定します。
