地下インフラ管廊には、日常運用と緊急対応の両方を支える信頼性の高い音声通信システムが必要です。主廊下、ケーブルチャンバー、配管チャンバー、換気室、ポンプ室、アクセス立坑、横断通路、管制センターなどの全域で、運用者は日常のアナウンス、ゾーン別呼び出し、総合警報、避難誘導を明確かつ迅速に伝送できる統合プラットフォームを必要としています。こうした地下環境において、通信は日常のメンテナンスを支えるツールにとどまらず、人員の安全、立入禁止区域の管理、インシデント対応における重要な要素となっています。
専門的なPAGAシステムは、公共放送、呼び出し、総合警報を1つの集中通信プラットフォームに統合したシステムです。地下インフラ管廊において、このプラットフォームは運用者が管廊の各区間や設備エリアに対し、メンテナンス告知、安全注意喚起、作業調整メッセージ、緊急警報、ライブ指令を伝送するのを支援します。分散した局所機器に依存するのではなく、地下施設の運用、異常対応、避難支援のための統合的な枠組みを構築します。
Becke Telcomは、過酷な環境および重要インフラ向けの産業用通信ソリューションを提供しています。地下インフラ管廊向けソリューションでは、PAGA、緊急インターホン、産業用電話機、SIP通信、指令調整、第三者システム連携を統合し、日常の運用・保守と緊急イベントに対応したスケーラブルな地下安全通信ネットワークを構築します。
地下インフラ管廊は、公共交通トンネルや一般的な建物廊下とは異なります。プロジェクト設計に応じて、電力ケーブル、通信ケーブル、水道管、排水システム、その他の都市・産業系インフラを収容するために構築された技術的な地下空間です。複数のライフラインが1つの地下廊下システムを共有するため、通信プラットフォームは日常運用と異常事象対応の両方を、より高い規律性と明確なエリア制御で支える必要があります。
地下インフラ管廊の日常業務には、廊下各区間での巡回点検、メンテナンス調整、許可制立入、設備保守、業者作業などが含まれます。同時に、地下運用は閉鎖・半閉鎖的な空間、視界不良、長距離の避難経路、煙・熱・ガス・浸水・換気関連のリスクへの曝露などの条件を伴います。こうした実情から、単純なスピーカーシステムでは不十分であり、状況変化に応じて警報、誘導、調整を行い、双方向通信を可能にするプラットフォームが求められます。
複数の技術区画とアクセスポイントを持つ長距離の地下廊下
分散した地下ゾーン間での日常的な運用・保守通信の必要性
煙、ガス、熱、浸水、換気関連の事故リスクの可能性
地下空間における視界不良と限られた避難経路
一斉放送と双方向の緊急通信の両方が必要
火災警報、ガス検知、換気、監視カメラ、SCADAシステムとの連携が必要
地下インフラ管廊において、通信は単に人員に届くだけでなく、リスクの場所、取るべき行動、時間的制約下での安全な移動方法を理解させる必要があります。

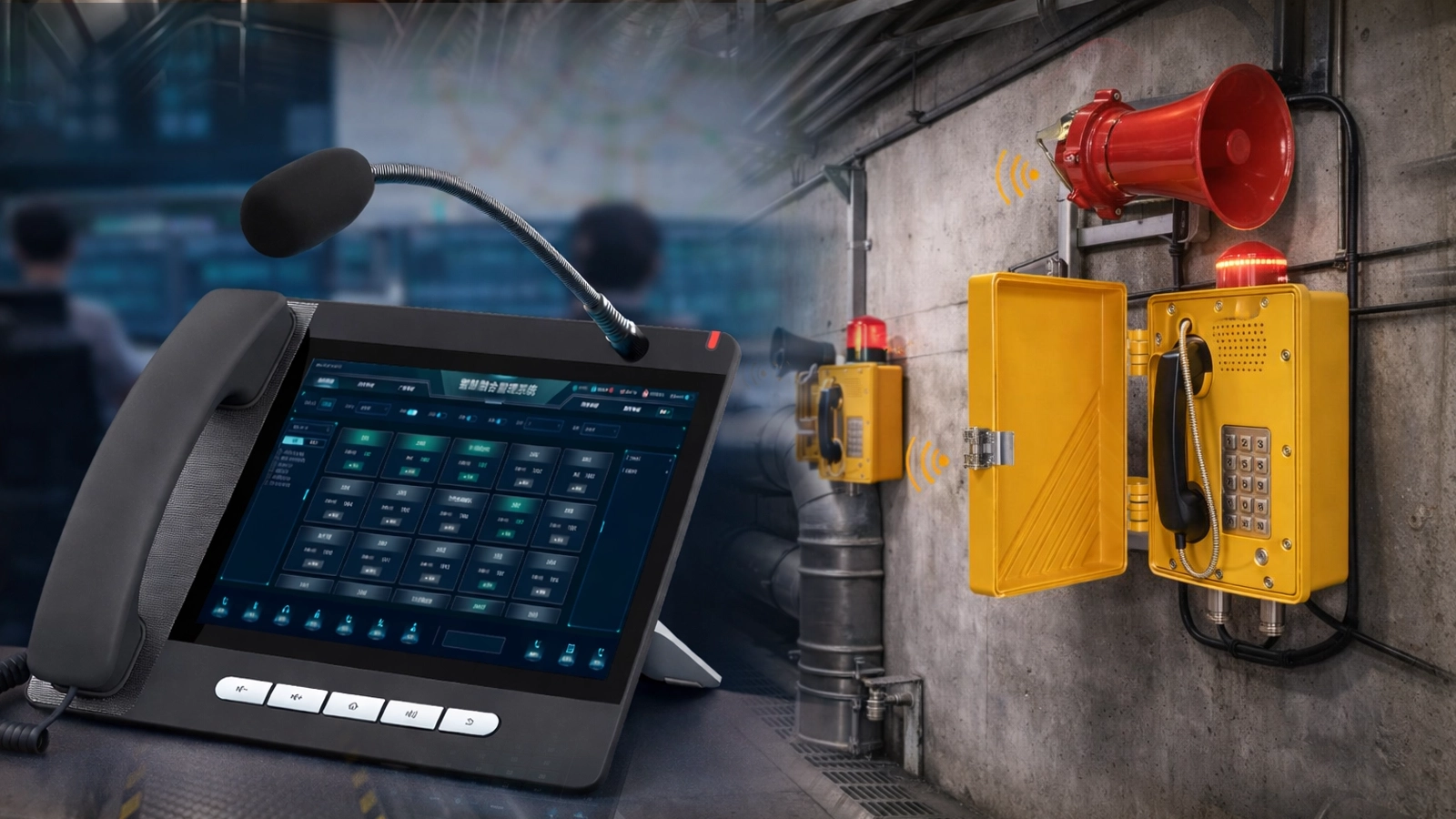

PAGAシステムは、管廊の日常運用と緊急対応のための集中音声通信基盤として機能します。日常の公共放送、ゾーン別呼び出し、総合警報起動、事前録音された緊急メッセージ、管制センターからのライブアナウンスに対応し、管廊運用者が適切な情報を適切な地下区間に適切な優先度で伝送できるよう支援します。
実際の導入において、PAGAプラットフォームは通常、より広範な地下管廊管理フレームワークの一部となります。火災警報システム、ガス検知装置、換気制御、監視カメラ、入退室管理、産業用電話機、SIP通信、SCADA、指令プラットフォームと連携動作可能です。この統合的なアプローチにより、地下通信は独立した音声レイヤーとしてではなく、管廊の実際の事象に追従して動作します。
集中管制プラットフォームは、ゾーン設定、音声ルーティング、アナウンススケジューリング、優先度ロジック、イベント処理、システム監視を管理します。通常、管廊の管制室、監視センター、専用運用室に設置されます。重要プロジェクトでは、可用性向上と単一障害点リスク低減のため、管制層を冗長設計することが可能です。
呼び出しコンソールにより、権限者は選択した管廊ゾーンまたは管廊ネットワーク全体に対してライブアナウンスを実施できます。オペレーターワークステーションは、イベント確認、警報処理、通話監視、通信管理にも対応し、日常の作業調整と緊急時の音声指令の両方で活用されます。
音声出力層は産業用アンプと分散設置型スピーカーで構成されます。プロジェクト要件に応じて、廊下用スピーカー、壁掛けスピーカー、ホーンスピーカー、その他地下環境に適した産業用スピーカーを使用可能です。適切なゾーン計画により、音声明瞭度の向上と無関係区画への不要な音漏れを抑制します。

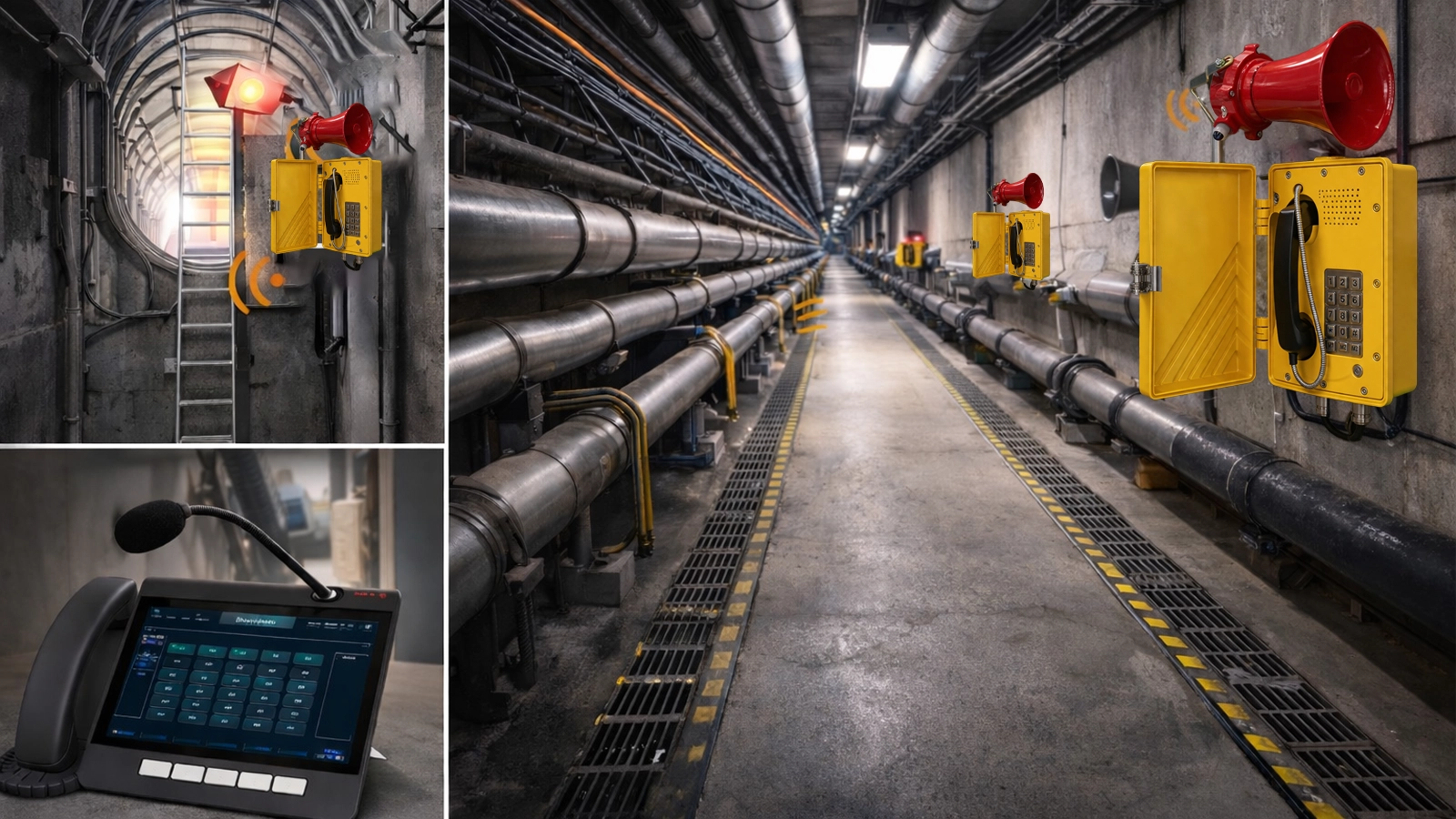

SOSインターホン、産業用電話機、SIPベースの通信端末などの緊急通信端末は、アクセス立坑、横断通路、ポンプ室、換気室、技術チャンバー、待避所、その他重要な地下箇所に設置可能です。現場人員と管制センター間の直接音声通信に対応します。
システムはライブアナウンス、呼び出しセッション、緊急通話、警報起動、一部のオペレーター操作を録音可能です。これらの記録は、インシデント検証、研修、メンテナンス確認、通信のトレーサビリティを支援します。
インターフェースモジュールは、PAGAプラットフォームを火災警報、ガス検知、換気、監視カメラ、入退室管理、SCADA、BMS、産業用電話、指令ツールなどの他の管廊システムと接続し、通信システムを地下の実運用状況に対してより機敏に対応させます。
| 構成機器 | 主な役割 | 代表的な設置箇所 |
|---|---|---|
| 集中管制プラットフォーム | ゾーン制御、音声ルーティング、優先度管理、システム監視 | 管制室、監視センター、運用室 |
| 呼び出しコンソール | ライブアナウンス、ゾーン別呼び出し、緊急音声指令 | オペレーターデスク、指令卓、待機室 |
| 産業用アンプ・スピーカーネットワーク | 日常放送、警報出力、避難メッセージ伝送 | 主廊下、設備チャンバー、アクセス経路、技術室 |
| 緊急通信端末 | 双方向通信、緊急通話受付 | アクセス立坑、横断通路、ポンプ室、待避所、サービスエリア |
| インターフェースモジュール | 火災警報、ガス検知、換気、監視カメラ、SCADAとの連携 | システム層、設備室、管制プラットフォーム |
システムは日常的な音声放送により地下施設の日々の運用を支援します。代表的な用途は点検告知、メンテナンス調整、安全注意喚起、一時的な立入制限、作業許可アナウンス、エリア別運用メッセージなどです。音声のみでは監督が難しい技術的な地下空間全体の通信秩序を向上させます。
管廊の区間ごとに異なるメッセージが必要となるケースが多いため、本ソリューションはゾーン別呼び出しに対応し、運用者が対象の廊下、チャンバー、作業エリアにのみ通信を行えるようにします。通信の精度を高め、他エリアへの不要な妨害を抑制します。
代表的な放送・呼び出しゾーンは以下の通りです。
インフラ主廊下
ケーブルチャンバー
配管チャンバー
ポンプ室
換気室
アクセス立坑・入口
横断通路
設備室
管制室
緊急集合場所
重大事象発生時には、システムは管廊全体または特定エリアの総合警報を起動可能です。火災、煙拡散、ガス異常検知、換気関連警報、浸水、電気系統異常、立入禁止区域管理、計画的な避難などに使用されます。地下環境では迅速かつ体系的、高い方向性を持った対応が求められるため、総合警報機能は不可欠です。
本ソリューションは事前録音された緊急メッセージとオペレーターによるライブアナウンスの両方に対応します。事前録音メッセージは迅速性と一貫性を提供し、ライブ呼び出しは状況変化に応じたより具体的な誘導を可能にします。代表的な緊急音声内容には、避難指示、危険警報、立入制限告知、ガス警報メッセージ、換気関連警報、救助調整誘導などが含まれます。
地下インフラ管廊では双方向通信が特に重要です。現場人員は救助を要請したり、現地状況を確認したり、管制センターから直接指示を受けたりする必要が生じる場合があります。システムは地下箇所と主通信拠点間の緊急インターホンまたは救助ポイント通信に対応し、インシデント時の対応速度向上と不確実性の低減を実現します。
権限のあるオペレーターは、管制センターまたは指令室から単一ゾーン、複数ゾーン、管廊システム全体にライブメッセージを送信可能です。インシデントが急速に変化し、標準的な録音メッセージでは不十分な場合に有効です。ライブ呼び出しにより、オペレーターは避難調整、立入制限、メンテナンス対応管理、地下救助活動の支援をより効果的に実施できます。
システムは日常アナウンス、ライブ呼び出し、緊急通話、警報メッセージに異なる優先度を設定可能です。高優先度の警報コンテンツは低優先度の日常音声を自動的に上書きし、緊急指示が遅滞なく伝送されることを保証します。
アナウンス記録、緊急通話、警報ログを保管し、監査、研修、事後検証に活用できます。再生機能によりオペレーターは通信動作を検証し、管廊の緊急対応手順を継続的に改善できます。
本ソリューションはアンプ、スピーカー回線、主要端末、ネットワークリンク、重要な放送ゾーンを監視可能です。集中監視によりメンテナンス効率が向上し、地下ネットワーク全体の通信準備状態を強化します。
設置計画は管廊レイアウト、インフラ配布、運用・保守フロー、雰囲気リスクプロファイル、入退室管理、緊急経路設計に基づいて作成する必要があります。地下インフラ管廊では、人員が作業、立入、点検、設備隔離、異常時避難を行う箇所を中心に通信カバーを配置します。
代表的な設置エリアはインフラ主廊下、ケーブルチャンバー、配管チャンバー、設備室、技術廊下です。日常の点検・メンテナンスが行われる中核的な運用空間となります。
アクセス立坑、入口、横断通路、階段アクセス区間、制限付き乗移りエリアは、人員移動と緊急退避の両方に影響するため重要です。これらの箇所には明確な放送と直接通信機能が求められます。
ポンプ室、換気室、排水升エリア、メンテナンス準備スペース、管制室、緊急集合場所も通信支援が必要です。緊急時にはこれらのゾーンが調整拠点または一時待避所となる場合があります。
| 設置エリア | 主な通信ニーズ | 推奨されるシステム役割 |
|---|---|---|
| 主廊下／技術チャンバー | 日常運用・保守調整、安全告知、緊急警報 | 分散放送、ゾーン別呼び出し |
| アクセス立坑／入口 | 立入指示、入退室管理、避難誘導 | 優先音声メッセージ、緊急通信アクセス |
| 横断通路／乗移りエリア | 方向誘導、緊急移動支援 | ゾーン別呼び出し、緊急音声カバー |
| ポンプ室／換気室 | メンテナンス調整、異常状態告知 | エリア別放送、連動警報メッセージ |
| 設備室／サービスエリア | 対象を絞った運用通信、インシデント通報 | 放送支援、直接通信端末 |
| 管制室／集合場所 | 集中指令、計画的な人員誘導 | 呼び出しコンソール、監視、警報管理 |
地下インフラ管廊向けPAGAソリューションは、他の管廊安全・制御システムと連携することで価値が大幅に高まります。プラットフォームが独立したアナウンスシステムではなく、統合された地下対応フレームワークの一部となります。
火災警報との連携：影響を受けた管廊区間に緊急音声メッセージを自動的に起動可能
ガス検知との連携：ガス異常時に警報放送と避難誘導を起動可能
換気との連携：音声指示により煙制御、風量管理、立入禁止区域手順を支援可能
監視カメラとの連携：オペレーターがアナウンス実施と同時に地下状況を目視確認可能
入退室管理との連携：エリア別通信により一時的な隔離と計画的な移動を支援可能
SCADA/BMSとの連携：施設事象・設備状態を通信動作と連携可能
産業用電話/SIPとの連携：音声通信をより広範な運用・保守ネットワークに拡張可能
例えば、ガス検知器が管廊の一区間で異常を検知した場合、システムは自動的にゾーン別音声警報を起動し、管制センターに通知し、ライブでのフォローアップ指示を支援すると同時に、換気・入退室制御動作を調整します。こうした連携により、地下インシデント時の対応速度、明確性、安全性が向上します。
地下廊下や設備チャンバーでは、実際の音響条件下でも通信内容が理解可能である必要があります。システム設計は音声出力レベルだけでなく、実用的な音声明瞭度を重視する必要があります。
機器は湿度、結露、粉塵、腐食、温度変動、メンテナンス困難な条件に曝される場合があります。機器選定は通信性能だけでなく、地下環境への適合性を考慮する必要があります。
管廊人員が現地状況を通報または即時の救助を要請する場合があるため、システムは現場と管制センター間の迅速かつ信頼性の高い双方向緊急通信に対応する必要があります。
インフラ管廊は長距離で区画化され、機能的に多様なケースが多いです。通信プラットフォームは廊下の広域カバーに対応すると同時に、正確なゾーン別制御を維持する必要があります。
システムは警報の迅速な起動、緊急メッセージの即時再生、状況変化時のオペレーターによるライブ切り替えに対応する必要があります。避難時間が限られる地下空間では特に重要です。
アナウンス録音、緊急通話、警報ログ、オペレーター操作は、安全重視の地下インフラにおける検証、研修、通信のトレーサビリティを支援します。
地下インフラ管廊向けの堅牢なPAGAソリューションは、単に音声を放送するだけではありません。運用者が閉鎖的な地下空間の人員に対し、警報、誘導、調整、通信を行うための信頼できる手段を提供することです。
Becke Telcomは、過酷かつ高リスク環境向けの産業用通信ソリューションに特化しています。地下インフラ管廊において、同社のPAGAソリューションは統合的かつスケーラブルなアーキテクチャにより、日常の運用・保守通信と緊急対応の両方を支援するよう設計されています。
本ソリューションは、公共放送、総合警報、緊急インターホン、産業用電話、SIP通信、分散スピーカーシステム、管制センター調整を統合した運用しやすいプラットフォームを構築し、管廊運用者の音声通信効率向上、エリア制御強化、地下運用の安全性向上を支援します。
公共放送、警報、インターホン、電話、調整の統合アーキテクチャ
廊下、チャンバー、立坑、管制エリアに対応した柔軟なゾーン別通信
火災警報、ガス検知、換気、監視カメラ、SCADAとの連携対応
多湿、閉鎖的、メンテナンス集約型の地下環境に適した信頼性の高い通信設計
都市、キャンパス、産業、インフラ系管廊プロジェクトに対応したスケーラブルな導入
管廊運用者、EPC請負業者、都市インフラ管理者、システムインテグレーターにとって、専門的なPAGAソリューションは日常の地下管理と緊急制御の両面で価値を提供します。
地下施設の運用・保守における音声通信効率を向上
日常放送と緊急警報の統合管理を支援
ガス、火災、浸水、避難シナリオでの対応速度を強化
管制センターと現場人員の連携を強化
地下空間での遅延、混乱、指示伝達漏れを低減
管廊のより安全で管理しやすい運用を支援
地下インフラ管廊向けPAGAソリューションは、現代の地下インフラ安全通信に不可欠な要素です。閉鎖空間、長距離避難経路、雰囲気リスク、視界不良が通信品質に影響する環境において、公共放送、呼び出し、総合警報の統合プラットフォームは、日常業務と異常事象対応の両方をより確実に支える手段を提供します。
日常放送、ゾーン別呼び出し、総合警報、双方向緊急通信、ライブ音声指令、火災警報・ガス検知・換気・SCADAとの連携を統合アーキテクチャで実現することで、管廊運用者は通信効率を向上させ、安全手順を強化し、複雑な運用・保守環境に適した地下音声基盤を構築できます。
公共放送、呼び出し、総合警報を統合した通信システムであり、地下インフラの廊下・チャンバー全域で日常放送、エリア別音声通信、緊急警報を支援します。
異常事象時に地下人員が現地状況を通報し、救助を要請し、直接指示を迅速に受ける必要があるためです。双方向通信により対応速度と状況把握の明確性が向上します。
はい。事象の内容と管廊運用手順に応じて、事前録音メッセージまたはオペレーターのライブアナウンスにより避難指示を提供できます。
はい。火災警報システム、ガス検知システム、換気制御、監視カメラ、入退室管理、SCADA、電話プラットフォームと連携し、統合的な地下通信と対応を実現します。
