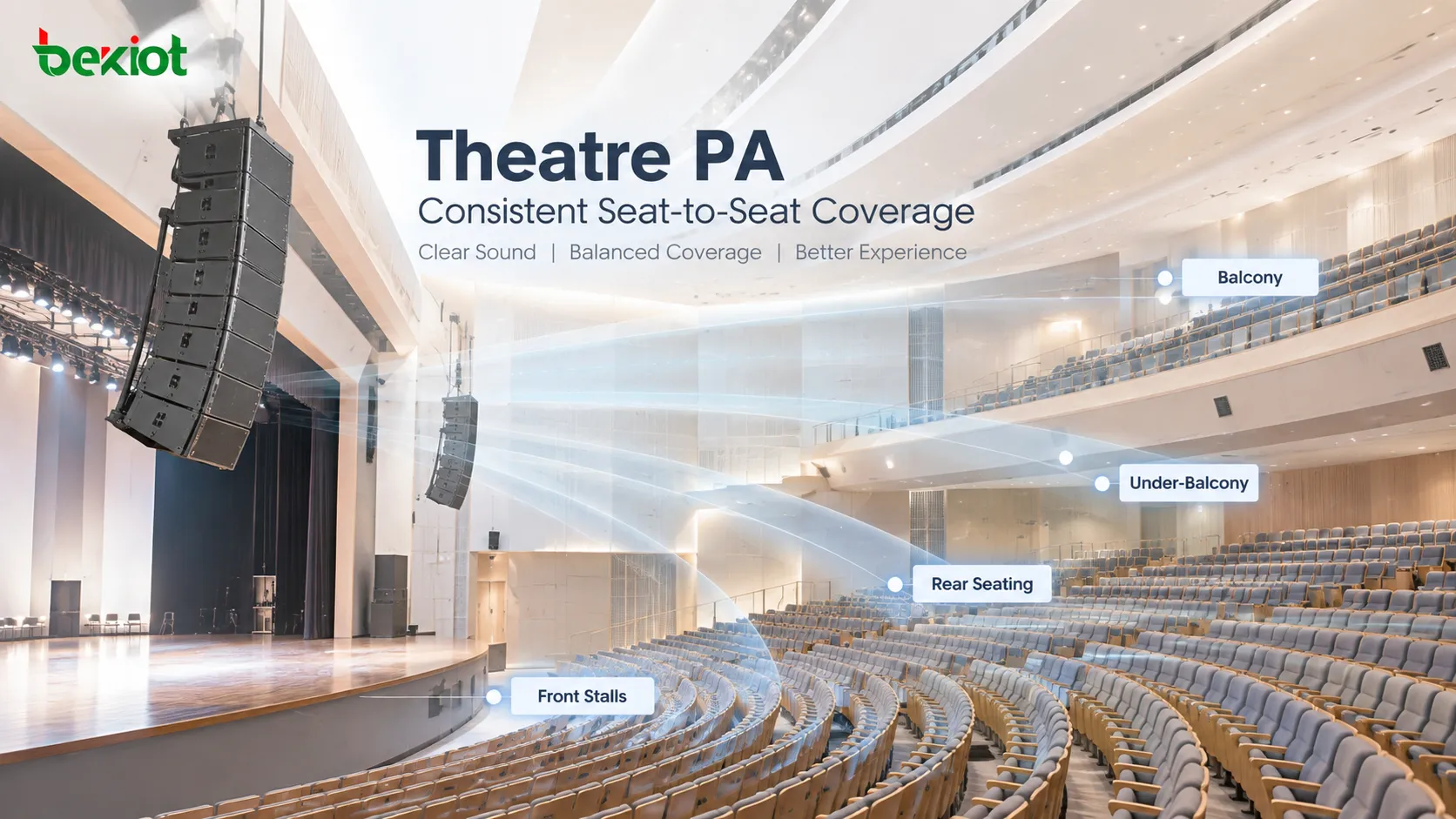

劇場PAは高い音圧レベル（SPL）を出せても、座席によって聴こえ方が大きく異なる場合があります。前方の席では音が不快なほど大きく、客席内のミキシング位置（FOH）ではせりふが明瞭でも、バルコニー下では重要な音声の細部が聴き取れないことがあります。アンプの出力を増やしても、こうした差が自動的に解消するわけではありません。
設計の目的は、十分な出力とダイナミックヘッドルームを確保しながら、平土間席、バルコニー席、後方席、遮蔽物のある区域のカバレッジを制御することです。メインスピーカー、必要に応じたサブウーファー、フロントフィル、局所的なディレイスピーカーは相補的な役割を担います。その選定、配置、調整は、単一の最大SPL値より重要です。
したがって、最大出力の仕様は劇場PAの設計要件の一部にすぎません。プログラムに必要な高出力は引き続き重要であり、優れたシステムは客席全体に有効な音を一貫して届けます。拡声システムの概要では、基本的な音声信号経路とゾーン機能を説明しています。
出力とヘッドルームが依然として重要な理由
拡声は、適切なレベルで音声や音楽を聴衆に届けるためのものです。大きなホールでは、十分なアンプ容量、スピーカー感度、音響出力が不可欠です。向きを適切に設定しても、能力不足のシステムが過負荷なしに要求の厳しい音楽のピークを再生できるようにはなりません。
最大SPLは、明示された試験条件での出力能力を示すもので、すべての座席のレベルや音色バランスを示すものではありません。システムの比較では、公表された最大値をすべて直接比較できると考えず、測定方法、周波数範囲、距離、ひずみやリミッターの動作条件を確認する必要があります。
ヘッドルームとは、通常の運用レベルとシステムの実用上の上限との余裕です。過渡的なピークを、不要なクリッピングや過度なリミッティングなしに通すことができます。この余裕によって演目のダイナミクスを支えつつ、運用レベルは聴衆と適用される音響ばく露要件に適したものとする必要があります。
メインレベルを上げてもすべてのカバレッジ問題を解決できない理由

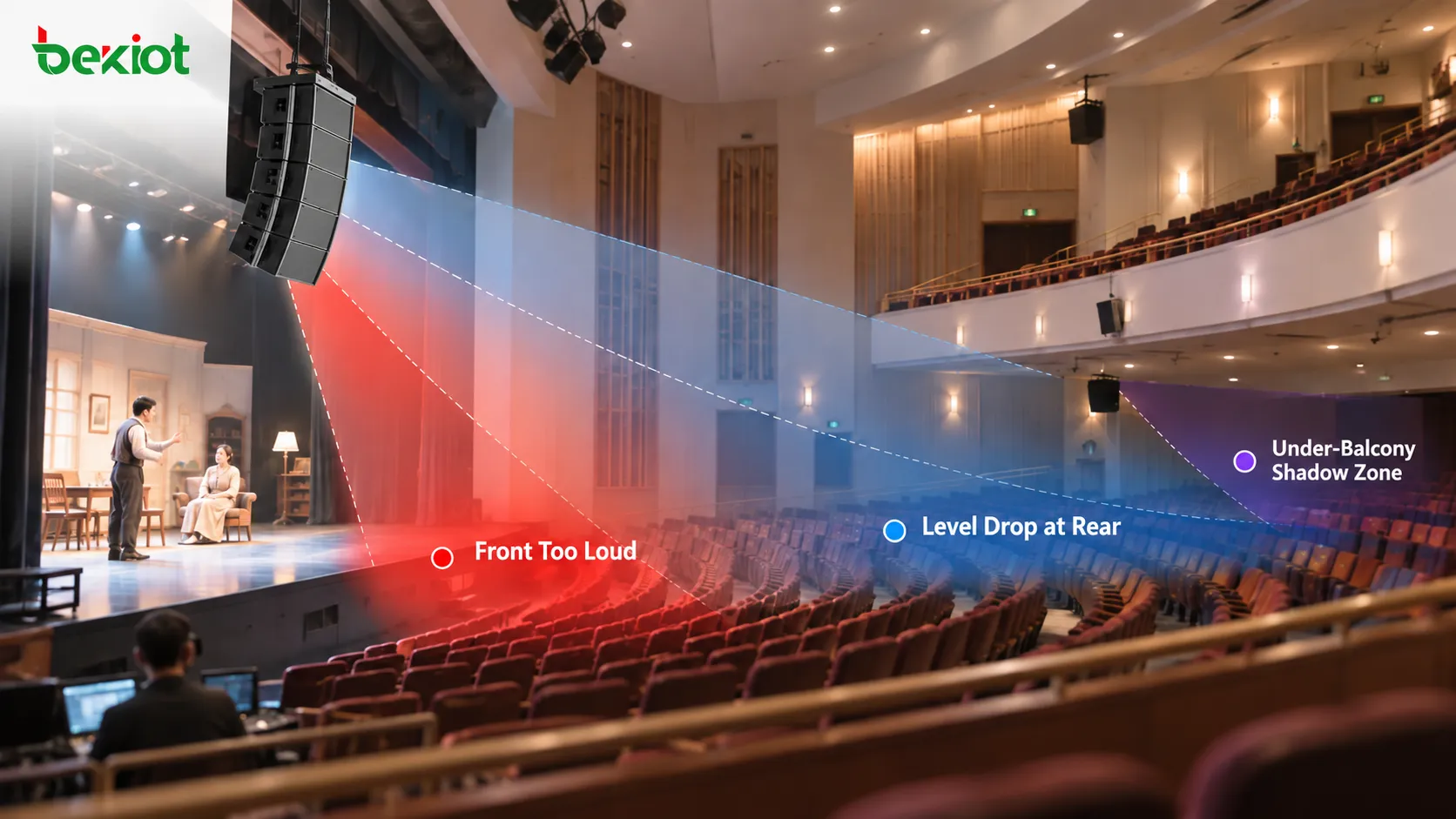

劇場の客席は平坦な聴取面ではありません。前方席、平土間後方、上層ギャラリー、ボックス席、バルコニー下の席では、メインスピーカーまでの距離や見通しが異なります。メインレベルを上げると、すでに十分にカバーされていた席も含め、そのシステムが届くすべての区域に影響します。
第一の問題は、客席区域間の過大なばらつきです。遠方の聴衆に届かせようとメイン出力を上げると、近い席の音量が不必要に大きくなる場合があります。全体として十分な能力があっても、その配分が適切とは限りません。
第二の問題は、音響的な影です。バルコニー前縁、梁などの遮蔽物は、特に高い周波数で直接音を減らすことがあります。音源のレベルを上げても遮蔽物はなくならず、すべての場所で同じスペクトルバランスが回復するわけでもありません。局所的なフィルにより、より有効な直接経路を確保できる場合があります。
第三の問題は、室内音響との相互作用です。メイン出力を増やすと、経路が存在する場所では直接音と反射音の両方が増えますが、それだけで両者のバランスは改善しません。遅い反射や過大な残響は音声を不明瞭にすることがあります。ただし、反射が一律に有害なわけではありません。カナダ国立研究機構の研究が示すように、適切に早く到来する反射は明瞭度を支える場合があります。
座席間で一貫したカバレッジとは
一貫性とは、すべての座席で測定値が同じになることではありません。距離、室内表面、座席、バルコニー形状によって避けられない差が生まれます。目的は、実用的なプロジェクト目標を定め、使用する聴取区域全体でばらつきを管理することです。
レベルの一貫性は、座席間の音量差に関わります。周波数特性の一貫性は、前方で明るすぎ、後方でこもるようなミックスを避ける音色バランスに関わります。音声明瞭度の一貫性は、客席全体でせりふを理解できるかどうかに関わります。これらは関連する目標ですが、互いに代用はできません。
タイミングと音像定位も重要です。局所的なフィルは、舞台から不自然に注意をそらさずにメインシステムと一体化する必要があります。ゾーン境界を含む、最もよくカバーされた位置と最も不十分な位置の情報は、FOHでの一つの良好な結果より有用です。

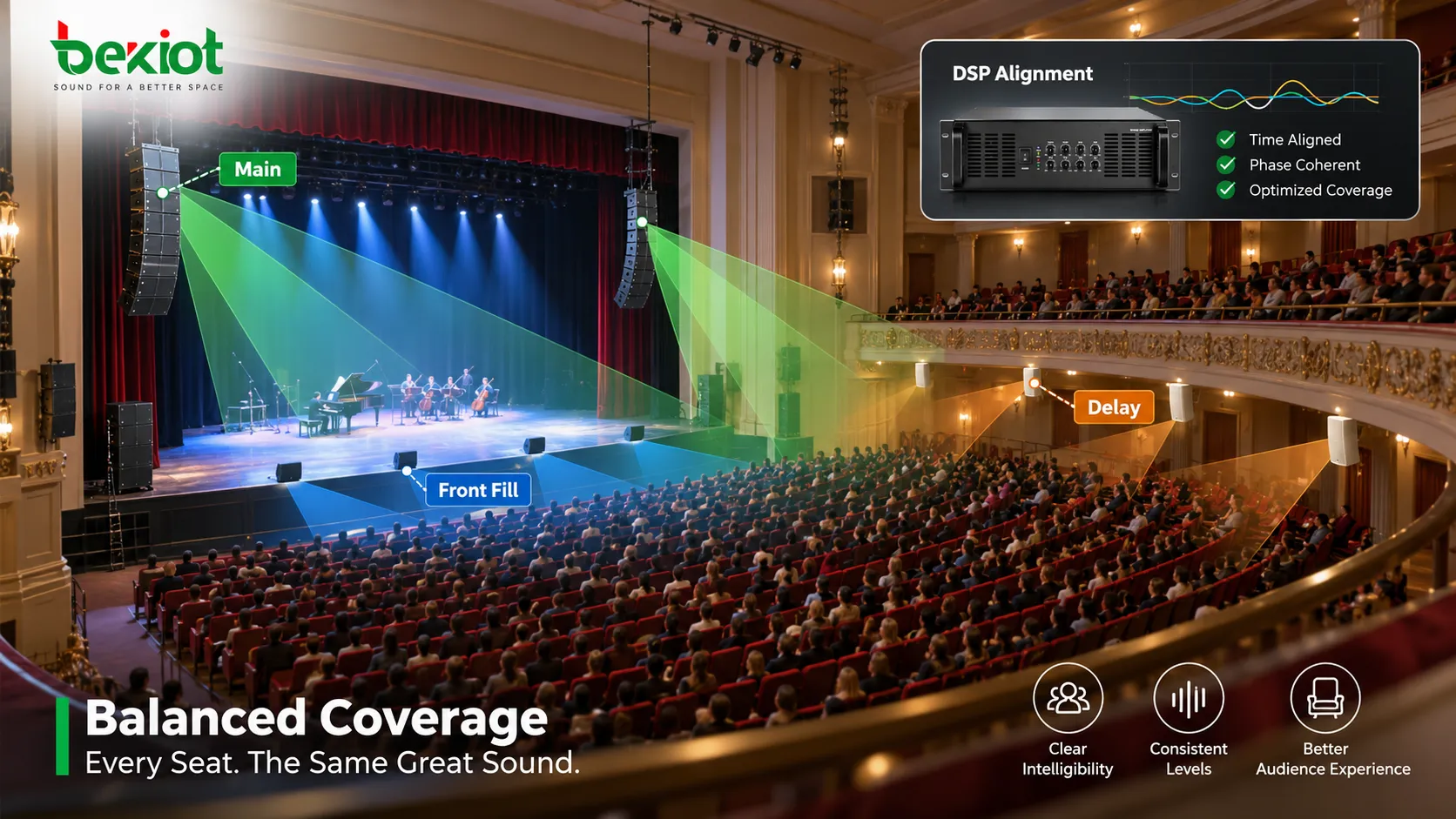

メインスピーカー、フロントフィル、ディレイの役割分担
メインシステムは主要な客席区域をカバーします。配置と指向性によって、有効なエネルギーを聴衆に向け、天井や他の表面を不必要に励振しないようにします。ラインアレイは有効な垂直方向制御を提供できますが、すべての劇場で自動的に最適になるわけではありません。適切な点音源システムでも要件を満たせます。
舞台に近い席は、メインシステムの有効カバレッジから外れる場合があります。フロントフィルは、これらの列に局所的な直接音を届けます。レベル、向き、周波数範囲はメインシステムを補完し、舞台前縁が独立した支配的音源にならないようにします。
バルコニー下や遠方の区域では、メインシステムの直接経路が明確でない、または不十分な場合、ディレイフィルが必要になることがあります。これらのスピーカーは、区域外への漏れを制御しながら担当区域をカバーする必要があります。ディレイとレベルの設定によって、メインシステムから到来する音と出力をなじませます。
必要なディレイは、音響経路の差と信号経路のレイテンシーによって決まります。代表的な聴取位置で設定し、その後、重複区域全体で確認します。すべての座席や部屋で正しい整合を保証する単一のディレイ設定はありません。
プログラムにサブウーファーが必要な場合は、別途検討が必要です。低域の分布は、配置、音源間の相互作用、室内の挙動に左右されます。中高域のカバレッジ図が均一でも、低音も同様に一貫している証明にはなりません。
有効な手順は、客席ゾーンを定義する → メインとフィルのカバレッジを割り当てる → タイミング・レベル・音色を調整する → 境界のつながりを検証することです。分散配置したスピーカーが有効なのは、それぞれの寄与を一体として設計し、調整した場合に限られます。
設置前にカバレッジ設計を始める理由
スピーカー位置、吊り高さ、アレイ長、向き、アレイの要素間角度は、カバレッジに大きく影響します。設置後の変更は、特に吊り設備、建築条件、視線がアクセスを制限する場合、費用がかかったり難しくなったりします。
予測モデリングでは、スピーカー位置を選ぶ前に、平土間、バルコニー、舞台、関係する室内表面を表現できます。エネルギーが客席面を外れるか、天井に当たるか、バルコニーの移行部分を十分にカバーしないかを把握できます。機器を固定する前に、フィル位置やカバレッジ境界を比較することにも役立ちます。
モデルが扱う範囲は明確にする必要があります。直接音の予測は向きやレベル配分に有用ですが、残響、遮蔽物の回折、舞台装置、観客が入った状態の影響を自動的に含むわけではありません。結果は、形状、スピーカーデータ、採用した音響上の仮定に依存します。
したがって、モデリングは技術者や現場検証に代わるものではなく、回避可能な設計リスクを減らすものです。魅力的なカバレッジ画像を作るだけでなく、実際に設置・保守でき、演目の要件に適したシステムへと導く必要があります。

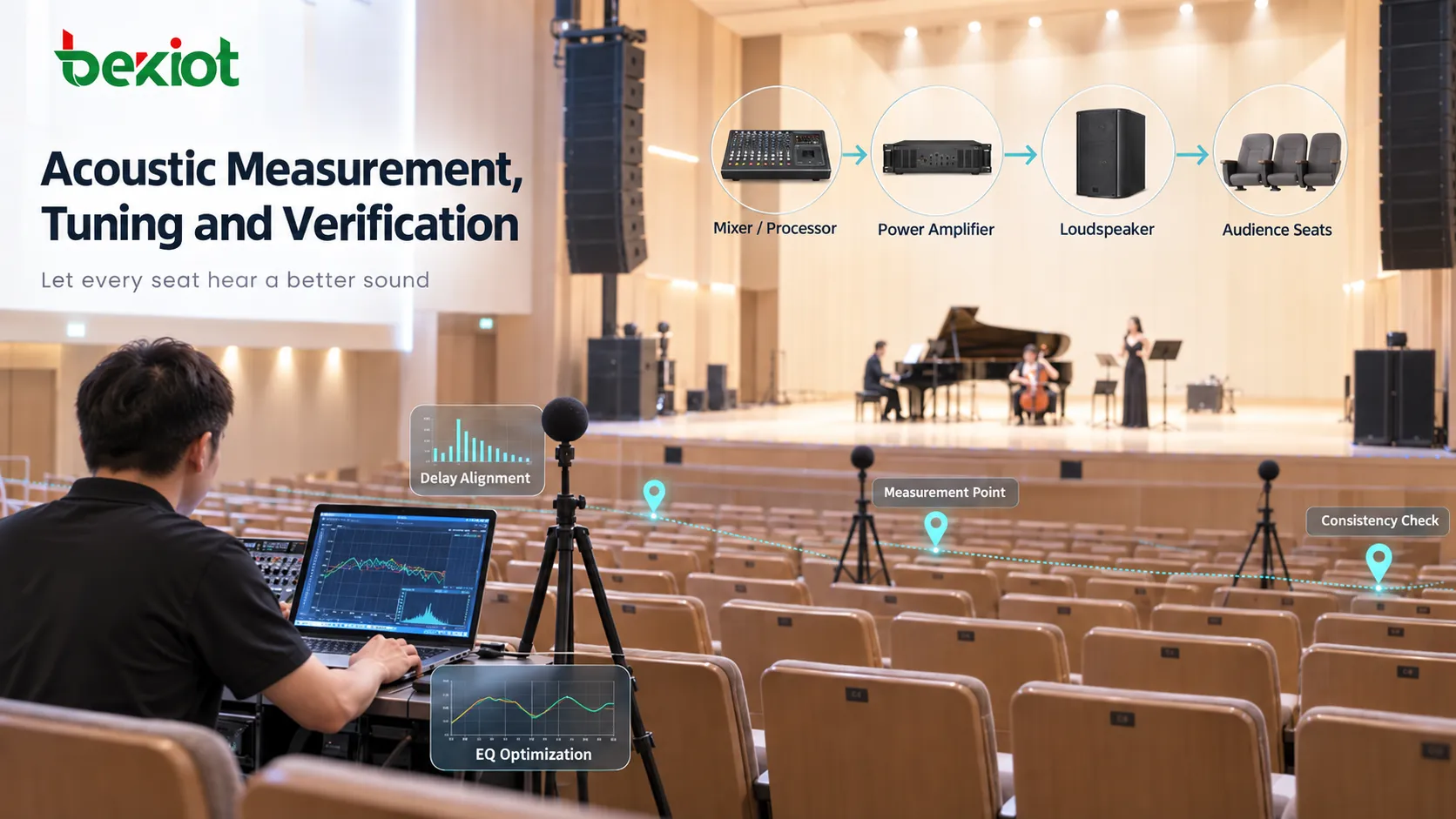

客席全体で性能を検証する
設備を設置した劇場は、壁の仕上げ、座席の吸音、舞台装置、観客の在席状況、施工公差によってモデルと異なる場合があります。試運転調整では、記録した条件のもとで実際のシステムが何を提供するかを確かめる必要があります。
平土間の前・中・後方、各バルコニー階、バルコニー下、メインとフィルの重複区域で代表的な位置を測定します。条件の厳しい端の席も含めます。後日の検査と意味のある比較ができるよう、マイク位置、システム設定、試験レベル、背景騒音、在席状況を記録します。
レベル分布、周波数特性、到来時間、音声明瞭度を評価し、代表的な音声と音楽を試聴します。メインとフィルは個別と同時の両方で確認します。重複区域のタイミングやレベルが不適切だと、各スピーカーが単独では良好でも、周波数に依存する干渉、音像移動、明らかな二重到来が生じることがあります。
STI試験が適切な場合、IEC 60268-16:2020の修正版2025-07は、STIモデルと測定・予測方法を定義しています。公表された適用範囲は、伝送チャネル認証のためのSTI基準を規定しないことを明示しています。そのため、プロジェクトでは適用する受入基準を指定する必要があります。単一のSTI結果は音楽品質の完全な評価でも、音声警報への適合証明でもありません。
イコライザー調整は音色を整えますが、構造上の遮蔽物をなくしたり、すべての空間的な打ち消しを解決したりはできません。まず配置とカバレッジを正し、その後DSPで統合を微調整します。試運転記録を保管し、座席、舞台装置、スピーカー位置、処理が変わった場合には、影響区域を再確認します。
座席に届く音を評価する
カバレッジの改善は、せりふと音楽のバランスを取るFOH技術者に、より信頼できる基準を与えます。室内で音色バランスが大きく変わると、ある区域を改善するイコライザー設定が他の区域を悪化させる場合があります。これらの差を抑えると、ミックス上の判断が客席にどう伝わるかを予測しやすくなります。
実用的な設計手順は、客席とプログラムを定義し、出力とカバレッジの目標を定め、メインとフィルを選定・照準し、その寄与をモデル化し、設置システムを調整して結果を測定することです。十分なヘッドルームと管理された運用レベルも、この同じ手順に含まれます。
SPLとカバレッジの二者択一ではありません。どちらも、安定して明瞭で、実用上可能な限り一貫した聴取体験に役立つ必要があります。有用な劇場PAの設計要件は、スピーカーの最大出力仕様だけに頼らず、使用する客席全体で必要な結果を記述します。
よくある質問
すべての座席でSPLを完全に同じにする必要がありますか？
いいえ。実際の劇場で同一の測定値を得るのは現実的ではありません。実用的な許容差を合意し、条件の厳しい席やゾーン境界も含む代表位置で、レベル、音色バランス、明瞭度を評価します。
カバレッジが一貫すれば高出力は不要になりますか？
いいえ。プログラムに対して十分な実用出力とヘッドルームは引き続き必要です。良好なカバレッジはその能力を適切に配分するもので、能力不足のシステムを十分なものにはしません。
バルコニー下で音が不明瞭なままになるのはなぜですか？
バルコニーがメインの直接経路を遮る一方、反射音や背景騒音は聴衆に届き続ける場合があります。メインを上げても局所的なバランスは直らず、別の場所のレベルが上がるだけの場合があります。適切に向きとタイミングを調整した局所フィルが役立ちます。
ラインアレイなら劇場の音は均一になりますか？
いいえ。性能は室内条件、アレイの規模と位置、向き、フィル設計、試運転調整に左右されます。適切な点音源システムも良好に機能します。スピーカー形式だけではカバレッジの品質は決まりません。
予測で現場測定を代替できますか？
いいえ。予測は設計案の比較やカバレッジ不足の見通しに役立ちます。測定と試聴によって、実際の形状、処理、騒音、室内条件における設置システムの挙動を確認します。
参考文献
ITU-T HSTP-SLD-Venue (04/2024)、会場・イベントでの安全な聴取に関する指針：音の分布、スピーカー配置、ディレイフィル。
Bradley、Sato、Picard (2003)、室内音声における初期反射の重要性について：有効な初期反射と明瞭度に関する研究。
IEC 60268-16:2020、修正版2025-07：STI測定・予測方法の公表された適用範囲。
