ビデオは、通信、セキュリティ、指揮、情報システムにおいて中核的なリソースとなっています。単一のプロジェクトに、監視カメラ、ビデオ会議プラットフォーム、ユニファイドコミュニケーションシステム、ストリーミングメディアサービス、ボディワーンカメラ、ドローンビデオ、車載ビデオ、分散表示システムが含まれることもあります。これらのビデオリソースは、多くの場合、異なるベンダーから提供され、異なる伝送方式を使用し、異なる技術標準に従っています。
課題は、単にビデオ映像を表示する方法だけではありません。真の課題は、異なるビデオシステム同士を相互に通信させる方法にあります。異システム間ビデオ収束は、ゲートウェイレイヤーを使用してプロトコルを変換し、コーデックを適応させ、解像度を調整し、フレームレートとビットレートを制御し、ターゲットプラットフォームが受信可能な形式でビデオストリームを配信することで、この問題を解決します。
なぜ個別のビデオプラットフォームが問題になるのか
多くのプロジェクトでは、ビデオシステムは異なる時期に、異なる目的で構築されます。セキュリティ部門は監視プラットフォームを導入するかもしれません。指揮センターはビデオ会議システムを使用するかもしれません。通信チームはSIPベースのユニファイドコミュニケーションプラットフォームを構築するかもしれません。現場チームはボディワーンカメラ、ドローン、モバイルビデオ端末、または一時的なストリーミング機器を使用するかもしれません。各システムは独自の環境内では正常に動作しますが、プラットフォーム間でのアクセスは困難になります。
その理由は、各システムが独自のプロトコル、コーデック、メディアフォーマット、制御方式を中心に設計されているからです。ビデオ監視では一般的にRTSP、ONVIF、GB/T28181が使用されます。ビデオ会議ではH.323やSIPがよく使われます。ユニファイドコミュニケーションシステムは通常SIPを中心に構築されます。ドローンやライブストリーミングのシナリオではRTMPやGB/T28181が使用されることがあります。ストリーミングメディアプラットフォームはFLV、RTMP、HLS、またはその他のWeb向けストリームフォーマットを出力する場合があります。
これらのシステムが連携する必要がある場合、直接接続はめったに簡単ではありません。指揮プラットフォームが監視ビデオを表示する必要があるかもしれません。ビデオ会議がドローンのストリームを受信する必要があるかもしれません。配信システムがフィールドカメラの映像を大画面にプッシュする必要があるかもしれません。変換および適応レイヤーがなければ、すべてのインターフェースが個別の統合タスクになります。
ゲートウェイレイヤーが統合を実用的にする

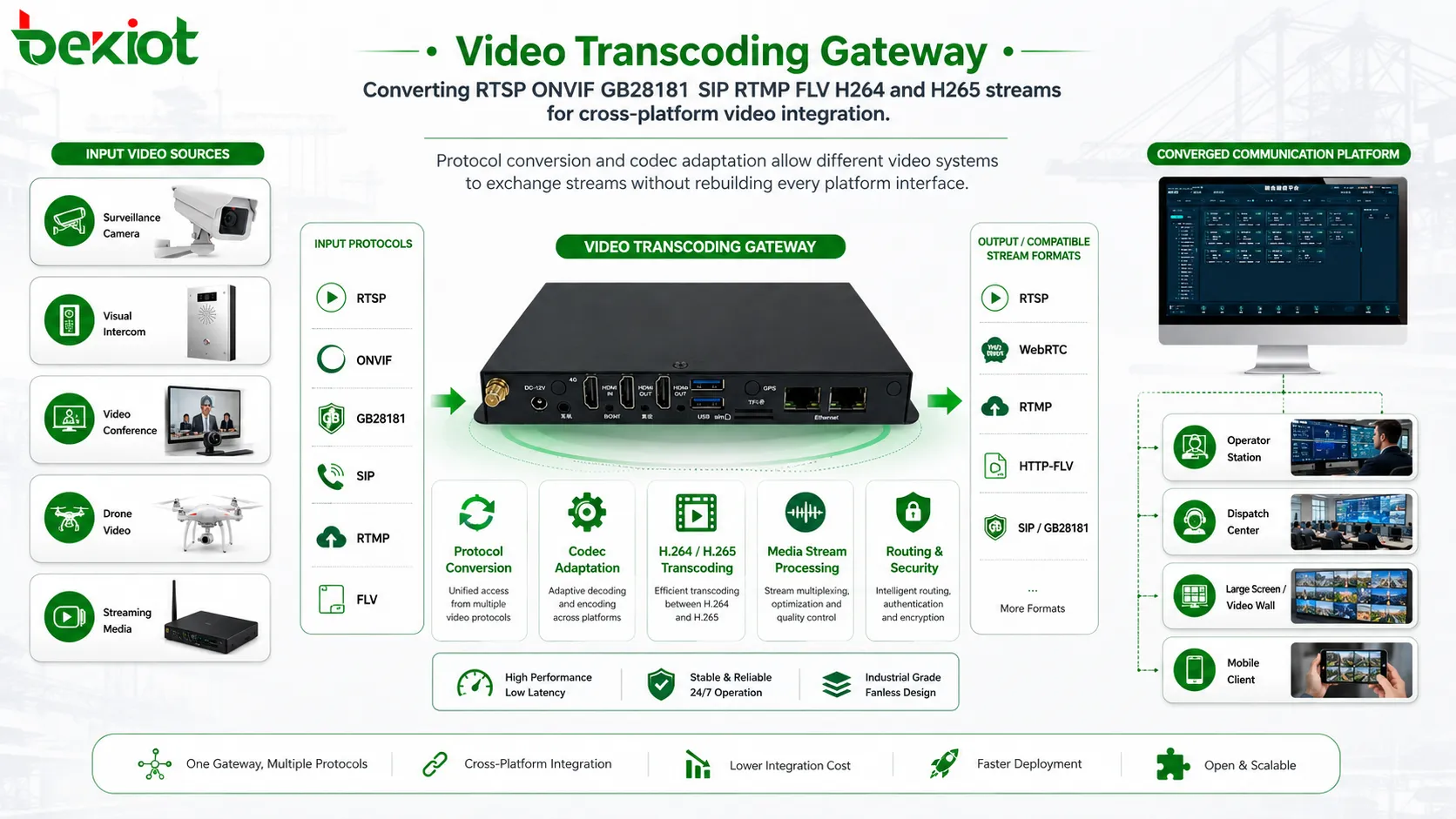

実用的な解決策は、異なるビデオシステム間に外部ビデオトランスコーディングゲートウェイを導入することです。ゲートウェイはメディア適応レイヤーとして機能します。あるプラットフォームからビデオストリームを受信し、ターゲットの要件に従って処理し、別のシステムが使用できるプロトコル、コーデック、解像度、フレームレート、ビットレートで出力します。
このアプローチは、プラットフォーム間のペアごとに大規模なカスタム開発を行うことを避けられます。各ビデオシステムに他のすべてのシステムを理解させる代わりに、ゲートウェイが中間で変換を処理します。これは、複数のベンダー、旧システム、新プラットフォーム、特殊なフィールドデバイスを1つのアーキテクチャの下で接続する必要があるプロジェクトで特に価値があります。
ソリューションのポイント： 異システム間ビデオ収束は通常、プロトコル変換、コーデック適応、解像度調整、ストリーム最適化を処理する外部ビデオトランスコーディングゲートウェイによって実現されます。
プロトコル変換が最初のステップ
異なるビデオシステムは異なるプロトコル言語を話します。監視カメラはRTSPを出力するかもしれません。セキュリティプラットフォームはONVIFやGB/T28181を使用するかもしれません。ビデオ会議端末はH.323やSIPをサポートするかもしれません。ドローンのライブストリームはRTMPを使用するかもしれません。ストリーミングプラットフォームはFLVやその他のWebメディアフォーマットを提供するかもしれません。これらのプロトコルを変換または再パッケージ化できなければ、ターゲットプラットフォームはビデオを正しく受信できません。
プロトコル変換により、もともと相互運用性を想定して設計されていなかったシステム間でもビデオストリームを移動できるようになります。例えば、GB/T28181のビデオソースをSIP配信プラットフォーム向けに変換する必要があるかもしれません。RTSPカメラストリームをWebストリーミングサービス向けに再パッケージ化する必要があるかもしれません。ドローンのRTMPストリームを緊急指揮システムに導入する必要があるかもしれません。ゲートウェイはこれらの違いを橋渡しする統一された方法を提供します。
プロジェクト設計では、プロトコルサポートを早期に確認する必要があります。チームは、どのビデオソースにアクセスする必要があるか、どのターゲットシステムがそれらを受信する必要があるか、両側でどのプロトコルフォーマットが必要かを確認する必要があります。これにより、統合計画が後の試運転中に失敗する前提に依存することを防ぎます。
コーデック適応がより深い互換性問題を解決する
プロトコル変換だけでは不十分です。ビデオ収束は、コーデックが互換性がないために失敗することがよくあります。両方のシステムがIPビデオをサポートしていても、一方がH.264を使用し、他方がH.265を期待する場合があります。一部の古いプラットフォームは新しい圧縮フォーマットをデコードできない場合があります。一部の軽量またはモバイルシステムは、処理負荷を減らすために低複雑度のストリームを好む場合があります。
これが、ビデオトランスコーディングが異システム間統合の中核能力である理由です。ビデオトランスコーディングゲートウェイは、受信プラットフォームに応じてH.264をH.265に、またはH.265をH.264に変換できます。これにより、異なるデコード能力を持つシステム間でビデオリソースが利用可能になります。
コーデック適応は帯域幅とストレージにも影響します。H.265は多くの条件下でH.264と比較して帯域幅を削減できますが、より多くのデコード能力を必要とする場合があります。H.264は多くのレガシーシステムでより広く互換性があります。最適な選択は、エンドポイントの能力、プラットフォームの互換性、ネットワーク状態、プロジェクトの目的によって異なります。
チャンネル容量はプロジェクト規模に合わせるべき
ビデオ収束プロジェクトは、わずかなストリームしか扱わない場合もあれば、多くの同時チャンネルを必要とする場合もあります。小規模プロジェクトでは、ゲートウェイは数台の主要カメラ映像や1～2本のフィールドビデオストリームを処理するだけでよいかもしれません。大規模な指揮・セキュリティプロジェクトでは、複数の同時ストリームを同時に変換および配信する必要があるかもしれません。
一般的な工学的目安として、ゲートウェイクラスのサーバー1台で1080Pの同時トランスコーディングを16チャンネル処理できます。このレベルの容量は、大規模な監視ネットワークの全カメラを処理するのではなく、選択された主要なビデオリソースを接続することを目的とする多くの中規模ビデオ収束プロジェクトに対応できます。
容量計画では、解像度、コーデック、フレームレート、ビットレート、トランスコーディングの方向、ストリームが継続的に処理されるかイベント時のみかを考慮する必要があります。1080Pを16チャンネル処理できるシステムでも、同じ条件下で同じ数の4Kストリームを処理できるとは限りません。したがって、チャンネル数は常にメディアの複雑さとともに評価されるべきです。
解像度調整でリソース負荷を軽減
解像度はビデオ収束のもう一つの重要な要素です。高解像度ビデオはより詳細を提供しますが、帯域幅、ストレージ、デコード能力、計算リソースもより多く消費します。一部のプロジェクトでは、すべてのターゲットプラットフォームにフル解像度のストリームを送信することは不要であり、パフォーマンス問題を引き起こす可能性さえあります。
ビデオトランスコーディングゲートウェイは、アプリケーション要件に応じて解像度を調整できます。例えば、4Kソースを配信端末、モバイルクライアント、リモート監視ページ向けに1080Pや720Pに変換することができます。マルチチャンネルの4K解像度調整は、元のビデオソースが非常にクリアであるが、受信システムがより小さな表示サイズまたは低帯域幅のストリームしか必要としない場合に役立ちます。
これにより、システム設計の柔軟性が高まります。元の高解像度ソースは必要に応じてそのまま維持でき、他のプラットフォームには表示やネットワーク条件に適した軽量バージョンを受信させることができます。これにより互換性が向上し、不要なリソース消費が削減されます。
フレームレートとビットレート制御で配信品質を向上
フレームレートは動きの滑らかさ、バッファリング動作、デコード負荷に影響します。ビットレートは画質、帯域幅使用量、伝送安定性に影響します。異システム間統合では、異なるプラットフォームが異なるフレーム構造やビットレート設定を使用する場合があります。これらのパラメータが適応されないと、受信システムでフリーズ、遅延、ストリーム障害、画質低下が発生する可能性があります。
フレームレート調整は、ストリームを受信プラットフォームに合わせるのに役立ちます。高フレームレートのソースは、低帯域幅伝送用や、詳細な動きではなく状況認識のみを必要とするシステム向けに低減できます。フレームレートを下げることで、制約のある環境でのデコード負荷を軽減し、安定性を向上させることもできます。
ビットレート制御は、特に軽量伝送や弱ネットワーク環境において重要です。衛星ネットワーク、フィールド緊急ネットワーク、一時的な無線リンク、遠隔地の産業サイトでは、帯域幅が制限されたり不安定だったりする場合があります。コーデック変換、解像度調整、ビットレート制御を組み合わせることで、システムは重い元のストリームを単に転送するのではなく、より安定したビデオストリームを配信できます。

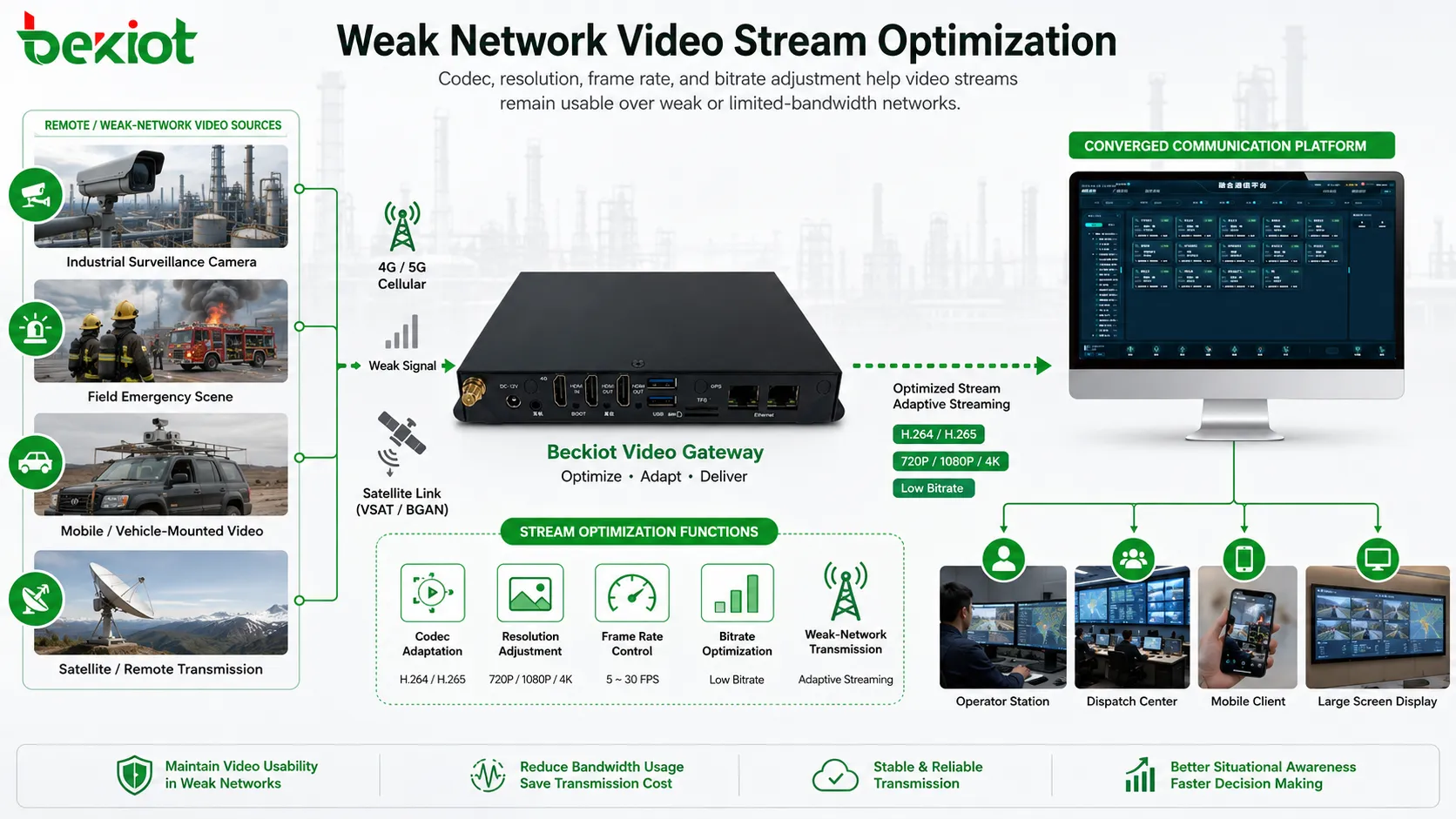

弱ネットワークシナリオでは適応型ストリーム設計が必要
多くのビデオ収束プロジェクトは、完璧なネットワーク環境に導入されるわけではありません。緊急車両、屋外フィールドチーム、遠隔施設、建設現場、産業団地、パイプライン、変電所、港湾、鉱山、輸送回廊など、いずれも不安定なリンクを含む可能性があります。これらのシナリオでは、高ビットレートのビデオを直接転送すると、遅延、パケットロス、または完全なストリーム中断を引き起こす可能性があります。
ゲートウェイベースの設計により、プロジェクトチームは異なるネットワーク条件に合わせて異なる出力プロファイルを準備できます。指揮センターは高品質のストリームを受信するかもしれません。モバイルクライアントは低ビットレートのストリームを受信するかもしれません。衛星リンクは低解像度と低ビットレートを必要とするかもしれません。大画面表示には安定したフレーム構造と互換性のあるデコードフォーマットが必要かもしれません。
この種の適応は、ビデオ融合が互換性だけでなく、実際の運用条件下でビデオを利用可能にすることにも関わるため重要です。インシデント中に失敗する高解像度ストリームよりも、安定して動作するやや低解像度のストリームの方が価値がある場合があります。
典型的な適用アーキテクチャ
完全なアーキテクチャは通常、ビデオソースレイヤー、ゲートウェイ処理レイヤー、プラットフォーム統合レイヤー、アプリケーションレイヤーを含みます。ソースレイヤーには、カメラ、レコーダー、ドローン、会議システム、ボディワーン端末、車両システム、ストリーミングプラットフォームが含まれる場合があります。ゲートウェイレイヤーはこれらのソースを受信し、プロトコル変換、トランスコーディング、解像度スケーリング、フレームレート調整、ビットレート制御、ストリーム再パッケージ化を実行します。
プラットフォーム統合レイヤーは、処理済みのストリームを指揮システム、監視プラットフォーム、ユニファイドコミュニケーションシステム、配信システム、会議システム、Webプラットフォーム、ストレージシステム、または大画面表示システムに接続します。アプリケーションレイヤーは、ユーザーが実際にビデオリソースを表示、呼び出し、配信、記録、または共有する場所です。
この階層化された設計により、メンテナンスが容易になります。新しいビデオソースが追加された場合、チームはシステム全体を再構築する必要はありません。入力フォーマットを確認し、出力要件を定義し、ゲートウェイの処理ルールを設定するだけで済みます。
異システム間アクセスが最も価値を生む場面
緊急指揮は最も価値のあるシナリオの1つです。指揮センターは、監視ビデオ、ドローンビデオ、モバイルフィールドビデオ、車両ビデオ、ビデオ会議リソースを統合する必要があることがよくあります。ゲートウェイベースの収束アーキテクチャは、意思決定者が1つのワークフローからより多くのソースを確認するのに役立ちます。
セキュリティ運用センターもこの設計の恩恵を受けます。異なるカメラブランド、レガシープラットフォーム、モバイルビデオシステム、サードパーティの監視ツールを統合する必要があるかもしれません。すべてのシステムを交換する代わりに、プロトコル変換とトランスコーディングにより既存のリソースを継続して使用できます。
産業・ユーティリティプロジェクトでは、遠隔点検、生産安全、保守サポート、インシデント検証にビデオ収束を使用できます。交通プロジェクトでは、高速道路監視、トンネルイベント、鉄道運行、港湾、空港、交通指揮に使用できます。いずれの場合も、目標はビデオサイロを減らし、有用なビデオリソースを適切なタイミングで適切なシステムに提供することです。
システムインテグレータ向けの実装ポイント
導入前に、プロジェクトチームはすべてのビデオソースとターゲットプラットフォームをリストアップする必要があります。各ストリームについて、ソースプロトコル、ソースコーデック、解像度、フレームレート、ビットレート、ネットワークパス、ターゲットプロトコル、ターゲットコーデック、必要な表示モードを確認します。この情報がゲートウェイ設定計画の基礎を形成します。
テストは通常状態とストレス状態の両方を含むべきです。チームはストリームの起動、遅延、音声が含まれる場合は音声同期、長時間セッションの安定性、再接続動作、デコード互換性、帯域幅使用量を検証する必要があります。弱ネットワークプロジェクトでは、シミュレートされたパケットロス、帯域幅制限、リンク中断を含むテストを実施する必要があります。
管理も重要です。Webベースの設定インターフェースは導入を簡素化できますが、プロジェクトでは命名規則、ストリームマッピングルール、アクセス権限、監視方法、保守手順を依然として定義する必要があります。明確な運用ルールがなければ、大規模なビデオ収束プロジェクトは後でトラブルシューティングが困難になる可能性があります。
避けるべき一般的な過ち
よくある過ちの1つは、プロトコル変換だけでビデオ統合が解決されると想定することです。多くの場合、コーデック、解像度、フレームレート、ビットレート、受信プラットフォームのデコード能力も同様に重要です。ストリームは接続に成功しても、これらのパラメータが一致していなければスムーズに再生されない場合があります。
別の過ちは、元の高ビットレートストリームをあらゆる場所に転送することです。大容量ストリームはローカルネットワーク内では機能しても、WAN、無線、衛星、モバイルネットワークでは失敗する可能性があります。さまざまなユーザーやネットワーク条件に合わせた適応型出力プロファイルを計画する必要があります。
3つ目の過ちは、システムのペアごとに個別のアダプタを開発することです。これによりコストとメンテナンスの難易度が上がります。中央集約型のゲートウェイレイヤーは、複数のビデオシステムを統合するための再利用可能な方法を提供するため、多くの場合より実用的です。
最終レビュー
異システム間ビデオ収束は、通信、指揮、セキュリティ、産業、緊急プロジェクトにおいて一般的な要件になりつつあります。異なるビデオシステムは異なるプロトコル、コーデック、解像度、フレームレート、ビットレート設定を使用するため、直接相互接続はしばしば困難です。
ビデオトランスコーディングゲートウェイは実用的なソリューションを提供します。プロジェクトのニーズに応じて、RTSP、ONVIF、GB/T28181、SIP、RTMP、FLV、H.323関連のアクセスパス、その他のビデオフォーマットを変換できます。また、H.264とH.265の間の変換、同時1080P処理、マルチチャンネル4Kソースの調整、弱ネットワーク伝送向けのストリーム最適化もサポートします。
システムインテグレータにとって、鍵となるのはビデオ収束を単なる接続タスクではなく、メディア適応アーキテクチャとして設計することです。プロトコル変換、コーデック適応、解像度スケーリング、フレームレート制御、ビットレート最適化、運用管理が一体となって計画されれば、複雑なビデオ統合の導入と保守がはるかに容易になります。
FAQ
ビデオ収束はビデオ監視統合と同じですか？
いいえ。ビデオ監視統合は通常、カメラと監視プラットフォームのアクセスに焦点を当てます。ビデオ収束はより広範で、監視、ビデオ会議、ユニファイドコミュニケーション、ドローン、ボディワーンカメラ、ストリーミングメディア、指揮システムを含む場合があります。
プロトコルが既に変換されているのに、なぜトランスコーディングが必要なのですか？
プロトコル変換はストリームの配信方法を変更し、トランスコーディングはビデオのエンコード方法を変更します。受信プラットフォームはプロトコルを受け入れても、コーデック、解像度、フレームレート、ビットレートをデコードできなければ失敗します。
4Kビデオは異システム間プロジェクトで使用できますか？
はい、ただし4Kビデオは慎重に計画する必要があります。一部のシステムは元の4Kストリームを必要とする一方、他のシステムは1080Pや720Pの出力のみを必要とする場合があります。解像度調整は各アプリケーションシナリオに合わせるのに役立ちます。
弱ネットワークビデオ伝送における主なリスクは何ですか？
主なリスクは、高ビットレート、パケットロス、遅延、または帯域幅不足による不安定な再生です。安定性を高めるために、コーデック、解像度、フレームレート、ビットレートを一緒に調整する必要があります。
プラットフォームごとにインターフェースをカスタマイズするのとゲートウェイを使用するのはどちらが良いですか？
マルチシステムプロジェクトでは、通常ゲートウェイの方が実用的です。再利用可能な適応レイヤーを提供し、ビデオシステムのペアごとに個別の開発作業を行う必要性を減らします。
