多くの統合通信プロジェクトでは、映像連携は単にカメラをプラットフォームへ接続するだけではありません。映像機器ごとにストリーミングプロトコル、符号化形式、ネットワーク環境、接続方式が異なるため、映像接続の失敗、不安定な再生、コーデック不一致、表示遅延、機器互換性の不足、個別開発の繰り返しといった問題が発生しやすくなります。

一部の統合通信プラットフォームには、すでにGB/T28181からSIPへの機能があります。しかし実運用では、カメラ映像を安定して取得できない、特定の映像ストリームが再生できない、非標準の現場機器を接続する必要があるなどの問題が残ります。ドローン、ボディカメラ、移動型監視装置、エンコーダーシステム、第三者の映像プラットフォームのような複雑な映像ソースでは、専用の映像アクセスゲートウェイがより実用的な解決策になります。

映像連携が難しい理由

システムごとに異なる映像技術を使う

統合通信システムは通常、音声指令、SIP通話、インターコム、会議、ページング、アラーム連動、指揮調整を中心に構成されます。一方、映像システムは監視プラットフォーム、NVR、ドローンコントローラー、エンコーダー、モバイル機器、ブラウザー型メディアサービスを基盤にすることが多く、必ずしも同じ技術体系で動作するわけではありません。

たとえば、ある機器はGB/T28181映像を出力し、別の機器はRTSPストリームを提供し、ドローンコントローラーはRTMPをプッシュし、WebアプリケーションはFLV、HLS、WebRTCを必要とする場合があります。通信プラットフォームが限られた接続方式しか持たない場合、複数の変換装置、ソフトウェアモジュール、個別開発が必要になります。

コーデックと再生互換性が問題になりやすい

映像アクセスは、ストリームURLが存在するかどうかだけではありません。最終端末はコーデック、解像度、ビットレート、フレームレート、再生方式にも対応している必要があります。多くのプロジェクトでは監視カメラが4KやH.265を出力する一方、指令端末、SIPビデオ電話、組込み通信端末は1080pやH.264の方が安定して動作します。

この不一致により、黒画面、読み込み遅延、高遅延、不安定な再生、完全な再生失敗が起こります。映像アクセスゲートウェイを映像ソースと統合通信プラットフォームの間に配置すれば、最終端末に届く前にストリームを標準化できます。

GB/T28181機器の標準化接続

監視カメラだけでなく多様な機器を接続

GB/T28181は映像監視分野で広く使われる標準になっています。適用範囲が広がるにつれ、GB/T28181機器は一般的な防犯カメラだけに限られなくなりました。プロジェクトにはGB/T28181カメラ、可搬型監視装置、NVR、エンコーダー・デコーダー、ドローン、ボディカメラ、下位または上位の映像プラットフォームが含まれることがあります。

映像アクセスゲートウェイは、これらのリソースをGB/T28181で接続し、統合通信システムから利用できるようにします。ソースが端末機器でも別の映像プラットフォームでも、標準設定によって接続を簡素化し、機器種別ごとの個別連携を減らします。

適応とトラブルシューティングを改善

実際のプロジェクトでは、GB/T28181の互換性は機器やメーカーによって異なります。標準に忠実な機器もあれば、登録動作、カタログ通知、ストリーム交渉、キープアライブ、メディア伝送に差がある機器もあります。そのため成熟したプロトコル適応層が重要です。

専用の映像アクセスゲートウェイは、互換性問題を早く特定し、機器適応を改善し、納入時の繰り返しデバッグを減らします。複数メーカーの機器を含む場合や、現場端末とプラットフォーム資源の両方を接続する場合、システムインテグレーターにとって大きな価値があります。

ドローン映像を通信ワークフローに組み込む

ドローン映像を利用可能な指令リソースに変える

ドローン映像は、緊急対応、交通点検、電力巡視、水利監視、産業監督、消防救助、大規模イベント警備で活用が広がっています。しかし映像はドローンコントローラー、アプリ、ドック平台、メーカー専用クラウド内に閉じ込められ、通信システムと分離されることが少なくありません。

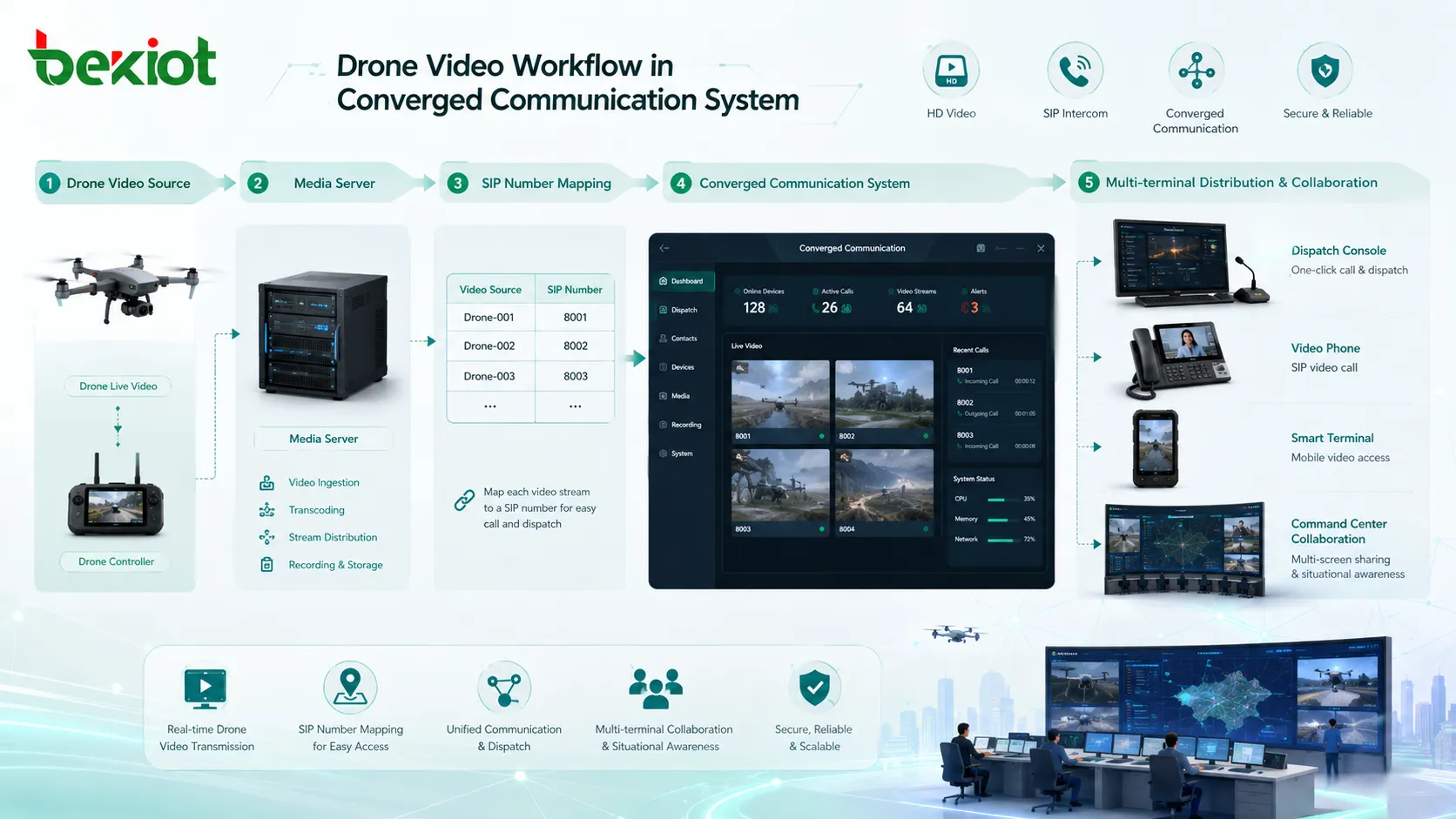

映像アクセスゲートウェイは、ドローンストリームのライブメディアアクセスを提供し、SIPベースの通信システムと接続できます。統合後、映像は指令卓、指揮センター画面、ビデオ電話、スマート端末などへ配信できます。オペレーターは音声通話、グループ指令、緊急調整を行いながら空撮映像を確認できます。

高度なドローン用途をサポート

より高度な用途では、ゲートウェイ構成により、ドローンプラットフォーム、ドック、空港システム、固定翼機、マルチローター、ハイブリッド翼ドローンにも対応できます。これにより統合通信プラットフォームが各メーカーや各アプリケーション向けに個別インターフェースを開発する必要を減らせます。

ドローンを孤立した映像ソースとして扱うのではなく、システムはドローン映像を再利用可能な通信リソースに変換します。オペレーターは名称、番号、権限、ワークフローを割り当て、指揮運用中に呼び出し、表示、共有、録画、配信しやすくできます。

複数のストリーミングプロトコルに対応する一つのゲートウェイ

プッシュ型とプル型の映像環境に適応

映像アクセスゲートウェイは単一プロトコルに限定されません。実際のプロジェクトでは、GB/T28181、SIP、RTSP、RTMP、FLV、HLS、WebRTCなどの一般的な映像伝送・再生方式に対応できます。そのためプッシュストリームとプルストリームの両方に適しています。

たとえば、カメラやNVRはRTSPを提供し、ドローンはRTMPを送信し、映像プラットフォームはGB/T28181リソースを提供し、ブラウザー型指令システムはFLV、HLS、WebRTCを好む場合があります。ゲートウェイはこれらの間でメディア変換と配信を担います。

分散したソフトウェア構成を減らす

統一ゲートウェイがなければ、GB/T28181接続、RTMP受信、RTSP取得、WebRTC再生、SIP映像統合、ストリーム転送のために別々のソフトウェアが必要になることがあります。これは構成を複雑にし、障害点を増やします。

メディアアクセスを一つのゲートウェイに集中させることで、システム構成は明確になります。映像ソースは制御されたアクセス層から入り、必要に応じて変換または転送され、指令端末、ビデオ電話、監視ワークステーション、Webクライアント、指揮センタープラットフォームへ配信されます。

コーデックと解像度の不一致を解決

H.265と4Kが問題になる理由

多くの最新監視機器はHD映像、4K解像度、H.265符号化をサポートします。これらは保存効率と画質には有利ですが、すべての統合通信端末の再生能力に合うとは限りません。SIPビデオ電話、指令卓、ブラウザークライアント、組込みスマート端末はH.264、低解像度、別のビットレートを必要とする場合があります。

あるカメラは見られて別のカメラは見られないという問題の一因です。ストリームは存在しても、端末が正しくデコードまたは表示できません。プラットフォームが単純転送だけを行う場合、根本的なコーデック互換性を解決できないことがあります。

トランスコードでストリームを使いやすくする

トランスコード機能を持つ映像アクセスゲートウェイは、コーデック、解像度、フレームレート、ビットレートなどの重要なメディアパラメータを調整できます。たとえばH.265をH.264へ変換し、4Kを1080pへ落とし、モバイル表示向けにビットレートを下げ、特定のSIP端末に合わせて映像を調整できます。

大容量プロジェクトでは、専用の映像トランスコードサーバーで複数の同時処理を行うこともできます。多数の高精細ストリームを異なる端末へ同時配信する場合、特に指揮センター、交通システム、産業団地、緊急通信プラットフォームで有効です。

柔軟なSIPネットワーク方式

管理されたネットワーク環境向けのピアツーピア方式

映像を統合通信システムへ届けるため、映像アクセスゲートウェイは多くの場合SIPで通信プラットフォームと連携します。ピアツーピア方式では、ゲートウェイとシステムが直接IP到達性によって通信します。両システムには適切なルーティング、ファイアウォール規則、双方向アクセスが必要です。

この方式は、ゲートウェイと通信サーバーが同じデータセンター、機械室、専用ネットワーク、管理された企業ネットワークに配置される大型プロジェクトに適しています。メディア交渉とSIP通信のために明確で安定した経路を提供します。

プライベートネットワーク接続向けの登録方式

一部のプロジェクトでは、映像ソースがプライベートネットワーク内にあり、統合通信システムは別のネットワーク環境にあります。この場合、登録ベースのSIPネットワークが実用的です。ゲートウェイを映像ネットワーク内に設置し、SIP機器またはメディアノードとして通信プラットフォームへ登録できます。

これによりネットワーク越えの問題を解決し、ゲートウェイへの直接着信アクセス要件を減らせます。分散プロジェクト、遠隔拠点、プライベートLAN映像システム、臨時指揮点、ゲートウェイをカメラや映像平台の近くに置く必要がある場面に有効です。

より深い用途に向けたAPI連携

標準SIP映像だけでは不十分な場合

多くのプロジェクトでは、標準SIP映像ストリームを通信システムへ送れば十分です。指令員は映像リソースを呼び出し、ライブ映像を見たり、イベント中にストリームを開いたりできます。しかし一部の用途では、より詳細な映像リソース制御とデータ交換が必要です。

たとえば、指令プラットフォームはGB/T28181機器カタログの読み取り、カメラグループ表示、PTZ制御、ストリーム状態照会、録画情報取得、Web指令卓内でのFLVまたはWebRTC表示を必要とする場合があります。これらの機能にはSIPメディア伝送に加えてAPI連携が必要です。

指令プラットフォームの能力を高める

API機能を持つ映像アクセスゲートウェイは、通信プラットフォームへより豊富な映像リソース情報を提供できます。指令システムは単に映像ストリームを受け取るだけでなく、リソース管理、カメラ呼び出し、PTZ制御、Web映像表示、指揮ワークフローへの映像操作組込みが可能になります。

Becke Telcomの通信ソリューションでは、SIP指令、緊急通話、映像表示、ドローン映像、ブラウザー型指揮機能を連携させる必要がある場合、映像アクセスゲートウェイを実用的なメディアアクセス層として利用できます。ゲートウェイは通信プラットフォームを置き換えるものではなく、映像側の統合能力を強化します。

実用的な導入構成

現場アクセス、メディア処理、通信配信

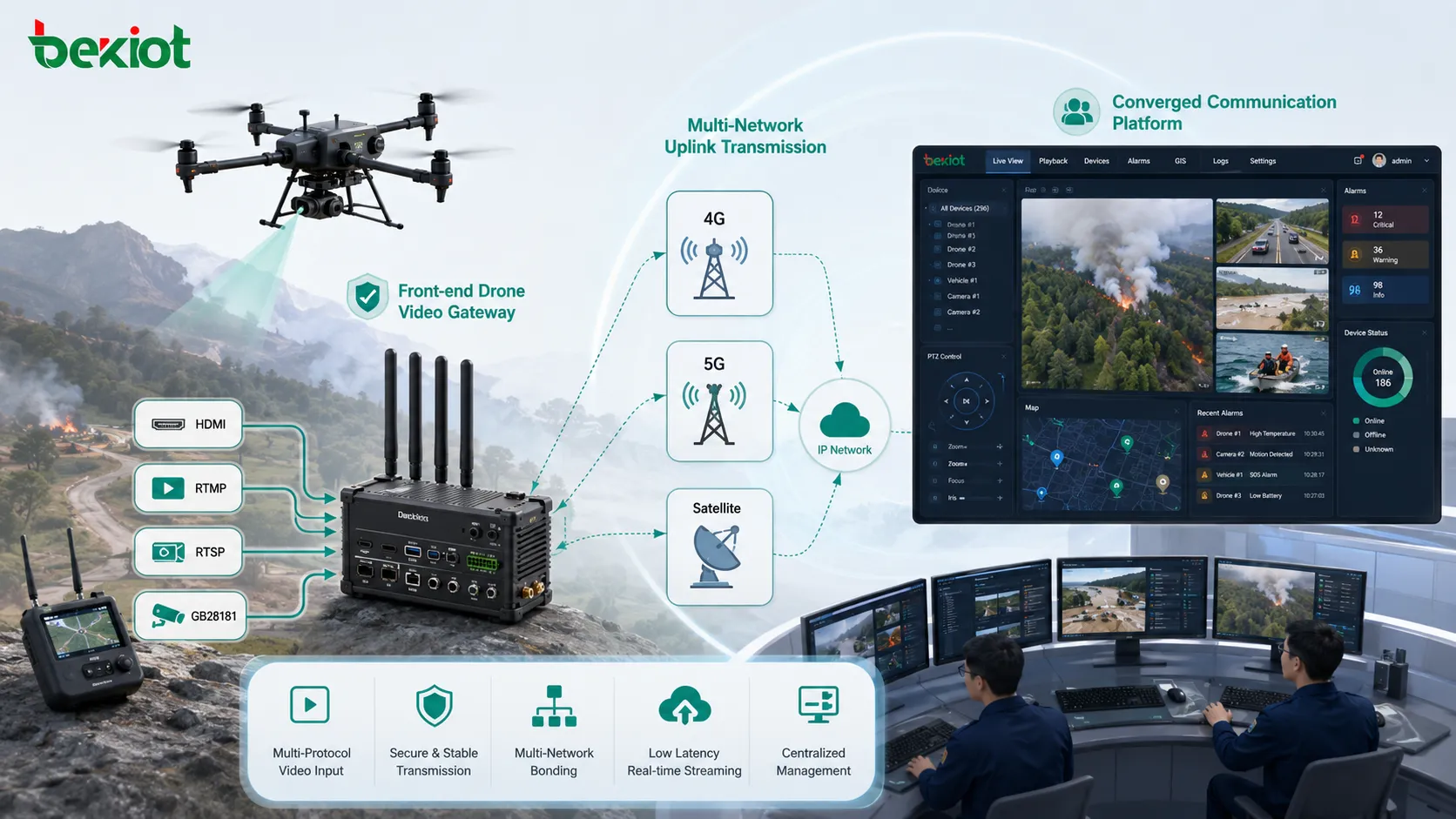

実用構成は三つの層に分けられます。現場アクセス層には、カメラ、NVR、エンコーダー、ドローン、可搬型監視機器、ボディカメラ、既存の映像プラットフォームが含まれます。これらはGB/T28181、RTSP、RTMP、HDMIなどで映像を提供します。

メディア処理層は映像アクセスゲートウェイまたはトランスコードサーバーです。この層はプロトコル適応、ストリーム取得、受信、トランスコード、転送、SIPマッピング、APIサービスを処理し、分散した映像リソースを管理しやすく配信しやすくします。

通信配信層には、統合通信プラットフォーム、指令卓、ビデオ電話、SIP端末、指揮センター画面、ブラウザークライアント、モバイル端末、録画システムが含まれます。これらの端末は処理済みストリームを用いてライブ表示、指令協同、会議共有、イベント対応、証拠確認を行います。

ワークフローの動作

指令員が映像リソースを選択すると、通信プラットフォームはゲートウェイに対応ストリームを要求できます。ゲートウェイは映像ソースを取得または受信し、必要に応じて変換し、端末が対応する形式で配信します。SIP連携を使う場合、映像リソースをSIP番号にマッピングして呼び出しとルーティングに利用できます。

より豊富な制御が必要な場合、API連携によりカタログ閲覧、ストリーム選択、PTZ操作、機器状態、Web再生を提供できます。これによりゲートウェイは単なるストリーム変換器ではなく、映像システムと通信ワークフローをつなぐ橋になります。

選定とプロジェクト納入のポイント

プロトコルと端末能力を早期に確認

映像アクセスゲートウェイを選定する前に、プロジェクトチームはすべての映像ソース種別、対応プロトコル、コーデック形式、解像度、対象端末、ネットワークセグメント、セキュリティ規則を整理する必要があります。各ソースがGB/T28181、RTSP、RTMP、FLV、HLS、WebRTC、SIPまたは他の方式を使用するか確認します。

また、指令卓、ビデオ電話、ブラウザークライアント、モバイル端末のデコード能力も確認する必要があります。端末能力が限られる場合、再生問題が出てから追加するのではなく、最初からトランスコードを計画すべきです。

運用と将来拡張を見据えて設計

映像アクセスゲートウェイは設定しやすく、連続運用で安定し、将来拡張に適している必要があります。複数拠点のプロジェクトでは、管理者はストリーム命名、権限管理、機器グループ化、ネットワーク経路、録画規則、保守アクセス、障害監視を計画すべきです。

最良の結果は単に映像が再生できることだけではありません。適切に設計されたゲートウェイ層は、統合作業を減らし、システム安定性を高め、障害切り分けを簡単にし、統合通信システムが将来的により多くの映像ベース指揮シナリオを支えられるようにします。

まとめ

映像アクセスゲートウェイは、統合通信プロジェクトの多くの実務課題を解決できます。GB/T28181機器の接続、ドローン映像の統合、複数ストリーミングプロトコル対応、プッシュ・プル環境の適応、H.265と4Kの変換、SIPネットワーク、より深いプラットフォーム連携のためのAPI提供が可能です。

緊急指揮、産業指令、交通管制、スマートキャンパス運用、公共安全協同、複数拠点の映像接続を含むプロジェクトでは、ゲートウェイは重要なメディアブリッジになります。分散した映像ソースを、統一プラットフォームで表示、呼び出し、共有、ルーティング、録画、管理できる通信リソースへ変換します。

FAQ

映像アクセスゲートウェイは映像管理プラットフォームを置き換えられますか？

完全には置き換えられません。ゲートウェイはアクセス、プロトコル変換、トランスコード、SIPマッピング、ストリーム配信、統合を中心にします。完全な映像管理プラットフォームは、長期保存、ユーザー権限、アラーム規則、GISマップ、AI分析、大規模カメラ運用も含む場合があります。多くのプロジェクトでは両者が連携して動作します。

ゲートウェイはカメラの近くに設置する必要がありますか？

ネットワーク構成によります。カメラがプライベートLAN内にある場合、映像ソースの近くに設置するとアクセスが簡単になります。すべてのソースにデータセンターから到達できる場合は集中配置も可能です。分散プロジェクトではローカルとセンターの両方のゲートウェイを使うことがあります。

指令システムで映像リソースをどのように命名すべきですか？

明確な命名規則が重要です。名称には拠点、建物、エリア、機器種別、カメラ方向、ドローンチーム情報などを含めます。これにより緊急時に不明確な機器IDを探すことなく、正しい映像を素早く選択できます。

プロジェクト検収前に何をテストすべきですか？

検収テストには、GB/T28181登録、RTSP取得、RTMP受信、SIPビデオ通話、トランスコード出力、ブラウザー再生、PTZ制御、複数端末表示、ネットワーク中断後の復旧、同時ストリーム負荷、長時間安定性を含めるべきです。

ゲートウェイはライブ映像と録画映像の両方をサポートできますか？

多くのゲートウェイは主にライブ映像アクセスとリアルタイムメディア変換に重点を置いています。録画映像は通常、接続されたNVR、映像プラットフォーム、ストレージサーバーに依存します。録画検索が必要な場合は、設計段階でAPIとプラットフォーム互換性を確認する必要があります。
