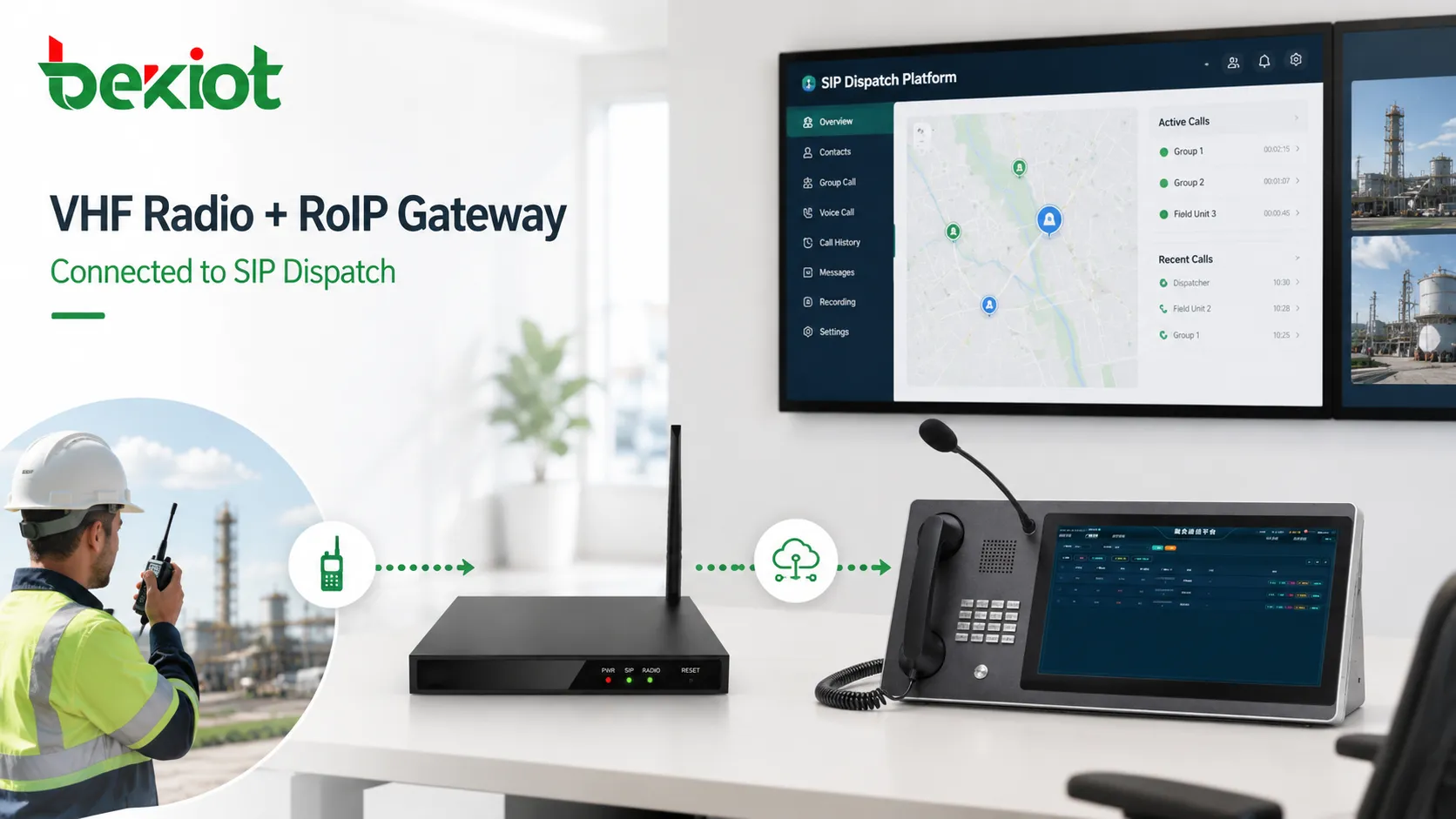

VHF無線機は、航空、海上通信、港湾、工場、露天掘り鉱山、森林防火、現場運用、産業用ディスパッチ環境で今も広く使用されています。多くの組織がIPベースの指令プラットフォームにアップグレードしていますが、既存のVHF無線ネットワークは、開けた地域で直接的で信頼性が高く、使い慣れたプッシュツートーク通信を提供するため、しばしば価値が残ります。実際の問題は、これらの無線機をすぐに交換すべきかどうかではなく、元の利点を失うことなく、どのように最新の指令・統制システムに接続できるかです。

適切に設計された統合ソリューションでは、RoIPゲートウェイ、カスタマイズされた無線インターフェースケーブル、SIPベースの通信変換、統制コンソールアクセス、録音、およびオプションのブロードバンドPTT相互接続を使用します。これにより、既存のVHF無線機はより広い通信環境の一部となり、オペレーターは1つのプラットフォームから無線ユーザー、IP端末、SIP電話、ブロードバンドPTTユーザー、および制御室スタッフを統制できます。

関連製品： Becke 指令・統制システム

フィールド通信でVHFが依然として重要な理由

VHFはVery High Frequency（超短波）の略です。30 MHz〜300 MHzの周波数範囲で動作し、テレビ放送、FMラジオ放送、アマチュア無線、航空、海上通信、産業用双方向無線アプリケーションで広く使用されています。多くの屋外および地域通信シナリオでは、VHFは高周波システムとは異なる伝搬特性を持つため、依然として有用です。

VHF無線信号は通常、見通し内パターンで伝搬します。可視または準可視のカバレッジエリア内では、都市レベル、地域、産業、およびフィールドサービスアプリケーションに明確なローカル通信を提供できます。UHFなどの高周波信号と比較して、VHFは木、軽量構造物、低密度の建物などの軽微な障害物を通過する際に、しばしば優れた性能を発揮します。ただし、信号が大きな障害物、丘、密集した建物、または複雑な地形に遭遇すると、減衰と反射が発生する可能性があります。

このため、VHFは開放型および半開放型の環境に特に適しています。航空、海上運用、工場敷地、港湾、屋外保管エリア、露天掘り鉱山、森林火災監視、緊急フィールドワーク、屋外探査チームは、無線ネットワークがシンプルで直接的であり、長期的な使用で実績があるため、しばしばVHFに依存し続けています。

開放エリアにおける距離の優位性

VHF無線機が今でも使用される重要な理由の1つは、通信距離です。障害物が限られた開放エリアでは、VHF無線機はアンテナ高、送信出力、地形、無線設定、および環境条件に応じて、数十キロメートルから100キロメートル以上の通信をサポートする場合があります。信号経路がクリアな場合、VHFは多くの短距離無線システムよりも容易に安定した長距離音声通信を維持できます。

これは、VHFがすべてのカバレッジ問題を解決できることを意味するわけではありません。山、密集した建物、トンネル、地下エリア、大型鋼構造物、複雑な産業施設はカバレッジを低下させる可能性があります。このため、指令システムの統合では、無線機自体だけでなく、アンテナ配置、中継器設計、ゲートウェイの場所、ネットワークバックホール、統制室へのアクセス、緊急時の代替手段も考慮する必要があります。

実際のプロジェクトでは、既存のVHFカバレッジの利点を維持しつつ、IP統制機能を追加することが目標です。VHF無線機は引き続きフィールドユーザーにサービスを提供し、指令センターは集中制御、録音、リモートアクセス、およびマルチシステム調整を獲得します。

孤立した無線ネットワークの問題

多くのVHFシステムは独立した無線ネットワークとして構築されました。フィールドユーザーは相互に通信できますが、システムは企業の指令プラットフォーム、IP統制コンソール、緊急通信システム、ビデオプラットフォーム、ブロードバンドPTTネットワーク、またはオフィス通信システムに接続されていない場合があります。この分離は運用効率を制限します。

例えば、制御室のオペレーターは統制コンソールの代わりに物理的な無線マイクを使用する必要があるかもしれません。リモート管理センターはVHFユーザーと直接通信できない場合があります。無線音声は他の統制記録と一緒に記録されないかもしれません。ブロードバンドPTTユーザーは従来のVHF無線ユーザーと通信できない場合があります。インシデントが発生すると、チームは無線機、電話、ビデオシステム、統制ソフトウェアを切り替える必要があるかもしれません。

VHF無線機を指令・統制システムに接続することで、この断片化が解消されます。無線チャンネルは統制プラットフォームでアクセス可能な通信リソースになります。オペレーターは、他の音声および統制リソースとともに、無線通信を呼び出し、監視、記録、調整、管理できます。

ゲートウェイベースの方法が実用的な道

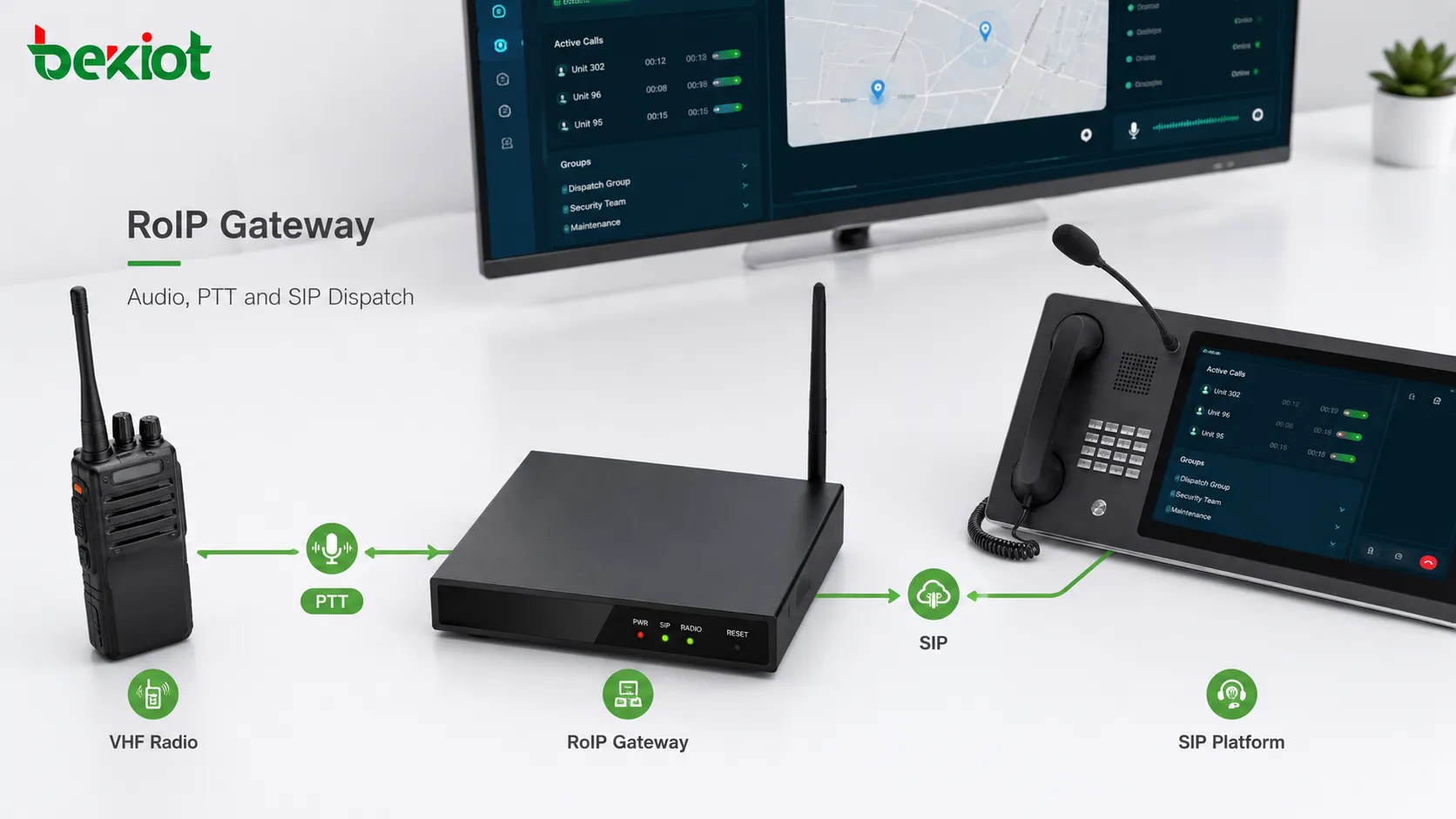

最も実用的な方法は、VHF無線機と統制プラットフォームの間にRoIPゲートウェイまたはPTTゲートウェイを使用することです。ゲートウェイは音声および制御インターフェースを介して無線機に接続し、無線音声とPTT制御をIPベースの通信に変換します。多くの導入では、ゲートウェイは無線通信をSIPに変換し、SIP統制プラットフォーム、IPPBXシステム、コンバージド通信システム、および統制コンソールと相互接続できるようにします。

このアプローチは、VHFネットワーク全体を交換することを避けます。既存の無線機、アンテナ、中継器、およびフィールドユーザーの習慣はしばしば変更せずに維持できます。ゲートウェイは、従来の無線側とIP統制側の間のブリッジとして機能します。すでに機能しているVHFインフラストラクチャを持つ組織にとって、これは通常、通信システムをゼロから再構築するよりも経済的で混乱が少ない方法です。

ゲートウェイ方式は柔軟でもあります。1つの無線チャンネルを1つのゲートウェイポートに接続でき、マルチチャンネルプロジェクトでは複数のゲートウェイチャンネルまたは分散ゲートウェイ展開を使用できます。設計は、VHFチャンネル数、必要な統制グループ、録音ポリシー、リモートサイトのレイアウト、および指令センターの構造によって異なります。

無線インターフェースの仕組み

VHF無線機は一般的に、ゲートウェイへの物理的なインターフェース接続を必要とします。この接続には、音声入力、音声出力、PTT制御、キャリア検出またはスケルチ信号、接地、および無線機の種類によっては追加の制御ピンが含まれる場合があります。異なる無線ブランドやモデルが異なるコネクタ定義を使用する可能性があるため、カスタマイズされたケーブルがしばしば必要です。

接続されると、ゲートウェイはVHF無線機から音声を受信し、IP統制システムに送信します。統制官がコンソール、SIP端末、または統制マイクから話すと、ゲートウェイは音声を無線機に送り返し、PTTをトリガーして無線機がVHFチャンネルで送信できるようにします。これにより、IP統制ユーザーとVHF無線ユーザーの間の双方向通信が作成されます。

優れたインターフェース設計が重要です。音声レベルの不一致は、低音量、歪み、ノイズ、またはエコーを引き起こす可能性があります。誤ったPTTタイミングは、送信開始時の音声の途切れを引き起こす可能性があります。不安定なキャリア検出は、誤ったアクティビティや着信見逃しを引き起こす可能性があります。したがって、統合は実際の無線機器、実際のケーブル、および実際の統制ワークフローでテストする必要があります。

無線音声をSIP通信に変換する

SIP変換は統合の重要な部分です。SIPはIP電話、統制プラットフォーム、インターホンシステム、ゲートウェイ、およびユニファイドコミュニケーションプラットフォームで広く使用されています。VHF無線チャンネルがSIPに変換されると、他の通信リソースと同様に、登録、ルーティング、呼び出し、監視、録音、またはグループ化が可能になります。

これにより、統制オペレーターはIP統制コンソール、SIP電話、ソフトフォン、または指令プラットフォームからVHFチャンネルと通話できるようになります。また、無線チャンネルが緊急会議、多者統制、システム間通話、音声録音などのより広範なワークフローに参加できるようになります。無線ネットワークはもはやスタンドアロンの孤島ではなくなります。

SIP変換はVHF自体の無線特性を変更しません。フィールド無線ユーザーは引き続き、携帯型、車載型、または基地局無線機を介して通信します。違いは、指令センターのユーザーが無線サイトから遠く離れていても、IP通信システムを介して同じチャンネルにアクセスできるようになることです。

RoIPによるリモート拡張

RoIPは、無線サイトと指令センターが離れている場合に特に価値があります。無人工場、遠隔港湾、スマート鉱山、森林監視サイト、大規模キャンパス、または分散型産業施設では、VHF無線機器はカバレッジエリアの近くに留める必要がある一方で、制御室または統制センターは別の場所にある場合があります。

RoIP展開では、ゲートウェイをリモート無線サイトに配置できます。ゲートウェイはローカルでVHF無線機に接続し、通信トラフィックをIPネットワーク経由で統制センターに送信します。これにより、統制官は無線機器の物理的な近くにいなくても、指令コンソール、IP統制端末、または集中プラットフォームからVHFチャンネルと通話できます。

この設計は柔軟性を向上させます。組織は無線機器をアンテナとカバレッジエリアの近くに保ちながら、統制運用をより安全で便利、またはより専門的な制御室に集中させることができます。また、複数の無線サイトが1つの指令センターに接続されるマルチサイト管理にも役立ちます。

狭帯域無線とブロードバンドPTTの接続

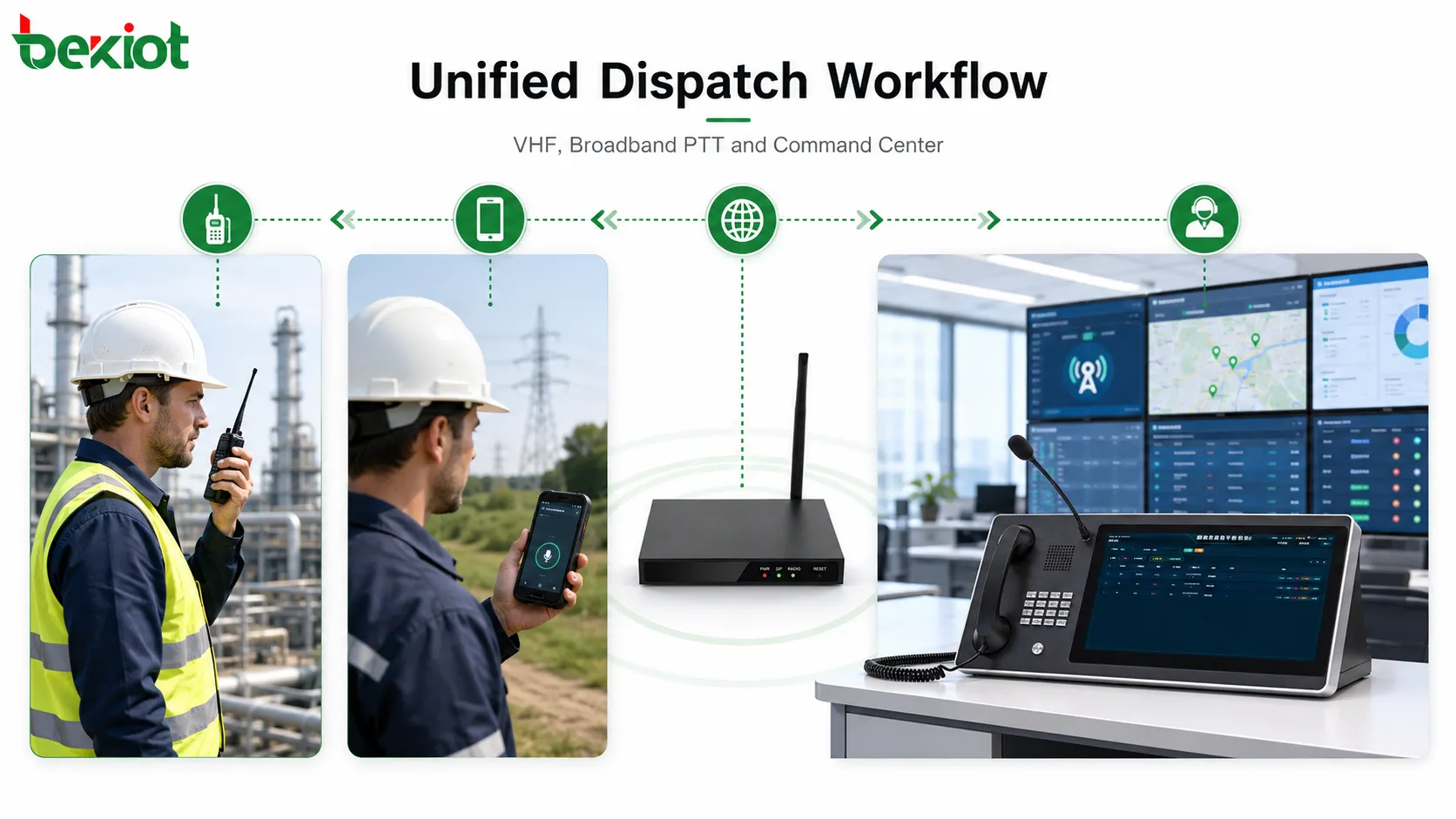

多くの組織は現在、従来の狭帯域無線とブロードバンドPTTシステムの両方を使用しています。VHF無線機は、従来のチーム、フィールドワーカー、車両、または屋外ユーザーによって使用されることが多く、ブロードバンドPTTはスマートフォン、堅牢型端末、プライベートLTE/5Gユーザー、またはIPベースのモバイルチームによって使用される場合があります。相互接続がなければ、これら2つのグループは効率的に通信できません。

指令・統制プラットフォームは、これらの通信グループを橋渡しできます。ゲートウェイを介して、VHF無線ユーザーは制御された統制ルールの下でブロードバンドPTTユーザーと通信できます。これにより、混合ネットワーキング、チーム間コラボレーション、および段階的なシステムアップグレードがサポートされます。企業はVHFをすぐに放棄する必要はなく、ブロードバンドユーザーは引き続き無線通信ワークフローに参加できます。

これは、港湾、鉱山、エネルギー施設、交通プロジェクト、緊急サービス、公共事業、および大規模産業サイトで役立ちます。異なるチームが異なる端末を使用する場合がありますが、指令センターは1つの統制プラットフォームを通じてそれらを調整できます。

録音によるトレーサビリティの追加

VHFチャンネルが統制プラットフォームに接続されると、無線通信は他の統制音声リソースと一緒に記録できます。これは大きな運用上の利点です。従来のスタンドアロン無線使用では、録音が利用できなかったり、不完全であったり、他の通信記録から分離されている場合があります。

録音は、インシデントレビュー、責任確認、トレーニング、安全管理、指令評価、およびコンプライアンスに役立ちます。緊急対応、産業安全、公共施設運用、および交通管理では、統制通信を再生できる能力は非常に重要です。

録音設計には、チャンネル識別、タイムスタンプ、利用可能なユーザーまたはグループ情報、保存ポリシー、アクセス許可、保存期間、および検索方法を含める必要があります。無線通信が機密または規制環境で使用される場合、録音へのアクセスは慎重に制御する必要があります。

代表的なアプリケーションシナリオ

VHF無線統合は、無線カバレッジがすでに存在し、指令調整をアップグレードする必要がある環境に適しています。航空関連の地上サポート、海上サービス、港湾運用、工場統制、鉱山エリア、森林防火、屋外救助、緊急フィールドサポート、および地域インフラメンテナンスでは、VHFは直接的なフィールド通信をサポートするため、実用的です。

これらの無線システムが指令プラットフォームに接続されると、制御センターはより強力な調整能力を獲得します。統制官はフィールド無線ユーザーと通信し、無線チャンネルをIP端末に接続し、無線トラフィックを記録し、複数のサイトを管理し、無線チームを他の部門と調整できます。

スマートプロジェクトでは、統合はデジタルトランスフォーメーションもサポートします。無線システムは引き続き使用可能であり、統制プラットフォームは集中制御、視覚的ステータス、ワークフロー連携、データ記録、およびシステム間コラボレーションを追加します。

推奨システムアーキテクチャ

実用的なアーキテクチャには、VHF無線層、ゲートウェイアクセス層、IPトランスポート層、および指令プラットフォーム層が含まれます。VHF無線層には、携帯型無線機、車載無線機、基地局、中継器、アンテナ、および既存のチャンネルリソースが含まれます。ゲートウェイアクセス層は無線機に接続し、音声、PTT、およびチャンネルアクティビティをIP通信に変換します。

IPトランスポート層は、無線サイトと指令センター間のSIPおよびメディアトラフィックを伝送します。これは、プロジェクトに応じて、LAN、WAN、プライベートファイバー、VPN、産業用ネットワーク、マイクロ波バックホール、または安全な公衆ネットワーク接続を使用する場合があります。指令プラットフォーム層は、統制コンソール操作、グループ通話、監視、録音、ユーザー管理、イベント連携、および他の通信リソースとの統合を提供します。

大規模展開では、システムに冗長サーバー、複数の統制席、集中録音ストレージ、GIS連携、緊急計画、ビデオ監視連携、アラーム統合、およびブロードバンドPTT相互接続も含まれる場合があります。アーキテクチャは、チャンネル数、カバレッジサイト、統制ユーザー、および信頼性要件に応じて選択する必要があります。

ネットワークとセキュリティの計画

RoIPおよびSIPベースの統制は、ゲートウェイと指令システム間のIPネットワークに依存します。ネットワーク品質は、音声遅延、パケットロス、ジッター、および信頼性に影響します。音声トラフィックはビデオよりも帯域幅を必要としませんが、安定した伝送と適切な優先制御が依然として必要です。ミッションクリティカルなサイトでは、QoS、プライベートネットワークルーティング、バックアップリンク、および監視を考慮する必要があります。

セキュリティも重要です。無線統制トラフィックには、運用指示、緊急調整、安全情報、または機密のフィールド通信が含まれる場合があります。システムは、誰が無線チャンネルにアクセスできるか、誰が会話を監視できるか、誰が送信を開始できるか、誰が録音を取得できるかを制御する必要があります。ネットワークアクセス、アカウント権限、デバイス登録、および管理インターフェースを保護する必要があります。

ゲートウェイがリモートサイトに展開される場合、物理的セキュリティも考慮する必要があります。ゲートウェイ、無線機、電源、アンテナライン、およびネットワーク機器は、特に産業、屋外、または無人環境では、保護されたキャビネットまたは機器室に設置する必要があります。

導入チェックリスト

無線チャンネル調査

VHFチャンネル数、現在の無線機タイプ、中継器構造、アンテナ位置、カバレッジ範囲、運用周波数計画、およびユーザーグループを確認します。統合計画は既存の無線運用方法を尊重する必要があります。

インターフェースとケーブルのマッチング

無線コネクタ、音声入出力ピン、PTT制御、キャリア検出信号、接地、および必要なケーブル定義を確認します。異なる無線機が異なるインターフェースレイアウトを使用する可能性があるため、実際の機器テストが必要です。

ゲートウェイとSIP設定

SIP登録、コーデック選択、通話ルーティング、PTT動作、チャンネル命名、統制グループマッピング、および録音ポリシーを計画します。ゲートウェイは統制プラットフォームのワークフローに従って設定する必要があります。

リモートサイトの設置

RoIP展開の場合、リモート無線サイトでの電源、ネットワーク可用性、アンテナ配置、キャビネット保護、雷保護、接地、およびメンテナンスアクセスを確認します。

受け入れテスト

最終受け入れ前に、双方向音声、PTT応答、音声途切れ、チャンネルアクティビティ検出、統制コンソール操作、録音再生、長時間使用、ネットワーク中断復旧、およびマルチユーザー統制シナリオをテストします。

避けるべき一般的な間違い

一般的な間違いの1つは、VHF統合を単純な音声接続として扱うことです。実際には、成功するプロジェクトは音声レベル、PTTタイミング、チャンネル検出、SIPシグナリング、ネットワーク信頼性、録音、権限、および統制官ワークフローを処理する必要があります。これらの詳細を無視すると、システムは接続されても実際の運用でパフォーマンスが低下する可能性があります。

もう1つの間違いは、無線カバレッジに最適な場所ではなく、ITルームに便利な場所にのみゲートウェイを配置することです。多くの場合、ゲートウェイは無線機器とアンテナシステムの近くに配置し、IPネットワークは通信を統制センターに戻す必要があります。

3番目の間違いは、実際のフィールドユーザーでテストしないことです。ベンチテストは基本的な通信を確認できますが、カバレッジの制限、運用習慣、背景ノイズ、誤ったマイクゲイン、または遅延PTT動作を明らかにしない可能性があります。受け入れテストには、可能な限り統制官と実際の無線ユーザーを含める必要があります。

最終レビュー

VHF無線機を指令・統制システムに接続することは、貴重なフィールドインフラストラクチャを廃棄せずに既存の無線通信を近代化する実用的な方法です。VHF無線機は、航空、海上、産業、港湾、鉱山、森林、屋外、および緊急環境で実証済みのカバレッジを提供します。30 MHz〜300 MHzの動作範囲、見通し内伝搬、および数十キロメートルから100キロメートル以上の潜在的な通信距離は、多くの開放エリアアプリケーションで役立ちます。

統合の鍵はRoIPゲートウェイです。適切な音声およびPTTインターフェースを介してVHF無線機に接続することにより、ゲートウェイは無線通信をSIPベースの統制リソースに変換できます。これにより、リモート統制、集中制御、ブロードバンドPTT相互接続、録音、マルチサイトアクセス、および最新の指令プラットフォームとの統合が可能になります。

成功するプロジェクトは、デバイス接続だけでなく、実際の通信ワークフローに焦点を当てるべきです。無線インターフェース設計、SIP設定、ネットワーク品質、リモートサイト展開、録音ポリシー、セキュリティ制御、および受け入れテストはすべて最終結果に影響します。適切な計画により、VHF無線ネットワークは統合された指令環境の一部となり、IP統制と集中管理の利点を得ながら、引き続きフィールド通信ニーズに応えることができます。

FAQ

すべての無線機を交換せずに既存のVHF無線システムを接続できますか？

はい。多くのプロジェクトでは、既存の無線機、中継器、アンテナ、およびフィールドユーザー端末を引き続き使用できます。RoIPゲートウェイを追加して、無線チャンネルをIP統制プラットフォームと橋渡しします。

VHF統合にはプライベートネットワークが必要ですか？

常にではありません。クリティカル環境ではプライベートネットワークが推奨されますが、VPN、専用WAN、産業用イーサネット、または安全なルーティングネットワークも使用できます。最も重要な要件は、安定したレイテンシ、低パケットロス、および制御されたアクセスです。

統制官はリモート制御室から無線ユーザーと通話できますか？

はい。ゲートウェイが無線サイトに設置され、IPネットワークを介して統制プラットフォームに接続されている場合、統制官はリモート指令センターまたは集中統制室からVHF無線ユーザーと通信できます。

送信の最初の単語が途切れる場合、何を確認すべきですか？

これは多くの場合、PTTタイミング、無線起動遅延、音声しきい値、またはゲートウェイ設定に関連しています。システムは実際の無線機器でテストおよび調整し、音声の途切れを回避する必要があります。

VHF無線通話は統合後に録音できますか？

はい。無線チャンネルが統制プラットフォームに変換されると、音声トラフィックは通常、プラットフォームの録音ポリシーとユーザー権限に従って録音、保存、検索、および再生できます。
