都市の地下共同溝は、現代の都市インフラの重要な一部になりつつあります。電力、通信、上下水道、ガス、暖房用パイプラインをそれぞれ異なる地下経路に個別に敷設する代わりに、共同溝は複数の都市パイプラインを計画された地下廊下にまとめます。これにより、メンテナンス効率が向上し、道路の繰り返し掘削が減り、都市景観が保護され、長期的な都市発展がサポートされます。

大規模な都市インフラの更新は、地下パイプラインのアップグレードに対する強い需要を生み出し続けており、毎年10万キロメートル以上の地下パイプラインが改善されると見込まれています。この建設機会の背後では、共同溝には土木工学だけでなく、安全な運用と緊急対応をサポートするためのインテリジェント監視、アラーム連動、通信、放送、ビデオ、GIS、および指揮・ディスパッチ機能も必要です。

共同溝に統合運用プラットフォームが必要な理由

共同溝は単なるパイプラインの地下通路ではありません。そこは、電気、通信ケーブル、水道管、排水システム、ガス管、暖房管、換気設備、照明設備、防火システム、排水設備が一つの廊下に共存する複雑なインフラ環境です。これにより運用とメンテナンスは効率的になりますが、安全性の管理に対する要求も高まります。

複数の種類のパイプラインが同じ地下空間に配置されると、異常状態が複数のサブシステムに影響を与える可能性があります。高温、過度の湿気、水の滞留、有害ガス、可燃性ガス漏れ、火災リスク、機器故障、不正侵入、または通信途絶はすべて運用リスクを生じる可能性があります。単一機能の監視システムでは、この種の環境には十分ではありません。

実用的な共同溝ソリューションは、監視、アラーム、通信、放送、ビデオ監視、GIS、およびディスパッチ制御を一つの運用構造に統合する必要があります。目標はシステムを複雑にすることではなく、複雑な地下インフラをより観察しやすく、管理しやすく、対応しやすくすることです。

現代の廊下建設に必要な情報システム

共同溝の建設基準は通常、スペース、構造、耐震性、防水性、工学的安全性だけでなく、長期的な管理をサポートする情報ベースのシステムも強調します。監視およびアラーム層については、共同溝には環境・機器監視、セキュリティ保護、通信、早期警報・アラーム、統合管理プラットフォーム、および地理情報システムを含める必要があります。

異なるパイプラインタイプには異なる警告メカニズムも必要です。火災リスクが存在する場所では、自動火災警報システムを構成する必要があります。ガスまたは可燃性媒体が存在する可能性がある場所では、可燃性ガス検知・警報システムを計画する必要があります。これらのシステムは孤立したデバイスとして動作するべきではありません。中央プラットフォームに情報を報告し、イベント発生時には連動制御に参加する必要があります。

プラットフォームは、換気、電源供給、照明、監視・警報、消火、排水、入退室管理、通信機器など、複数のサブシステムからの情報を収集・処理する必要があります。統一された監視と管理により、運用センターはトンネルの状態をよりよく理解し、メンテナンスや緊急対応を適時に調整できます。

環境センシングとビデオ可視性

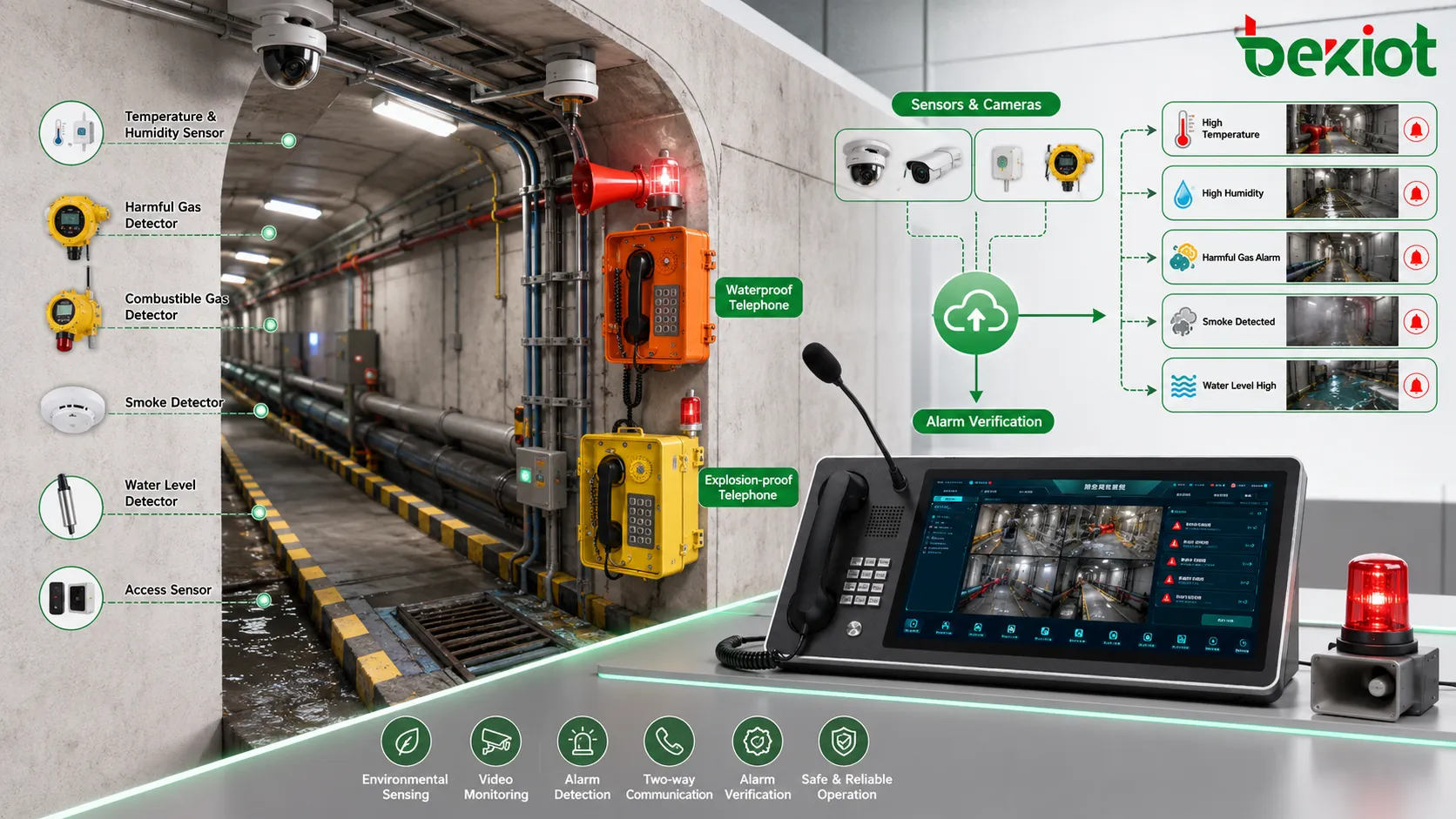

地下共同溝には多くの種類のセンサーデバイスが必要です。温湿度センサーは、オペレーターが廊下の基本的な環境状態を評価するのに役立ちます。有害ガス検知器と可燃性ガス検知器は、保守担当者には見えない可能性のあるリスクを特定するのに役立ちます。水位センサー、煙感知器、機器状態センサー、およびアクセスセンサーは、追加の運用データを提供できます。

これらのセンサーシステムは、ビデオ監視と連携して機能する必要があります。カメラは、アラームがトリガーされたとき、保守スタッフがトンネルに入るとき、または異常な機器動作が報告されたときに、視覚的な確認を提供できます。オペレーターはアラームテキストのみに依存するのではなく、ライブビデオを使用して状況を確認し、放送を開始するか、保守スタッフを呼ぶか、緊急チームに通知するか、連動手順を起動するかを決定できます。

ビデオ監視はトレーサビリティも向上させます。日常点検、異常イベント、機器メンテナンス、または緊急対応中に、記録されたビデオは管理者がプロセスを確認し、責任を明確にし、将来の対応計画を改善するのに役立ちます。

重要な場所内の通信ポイント

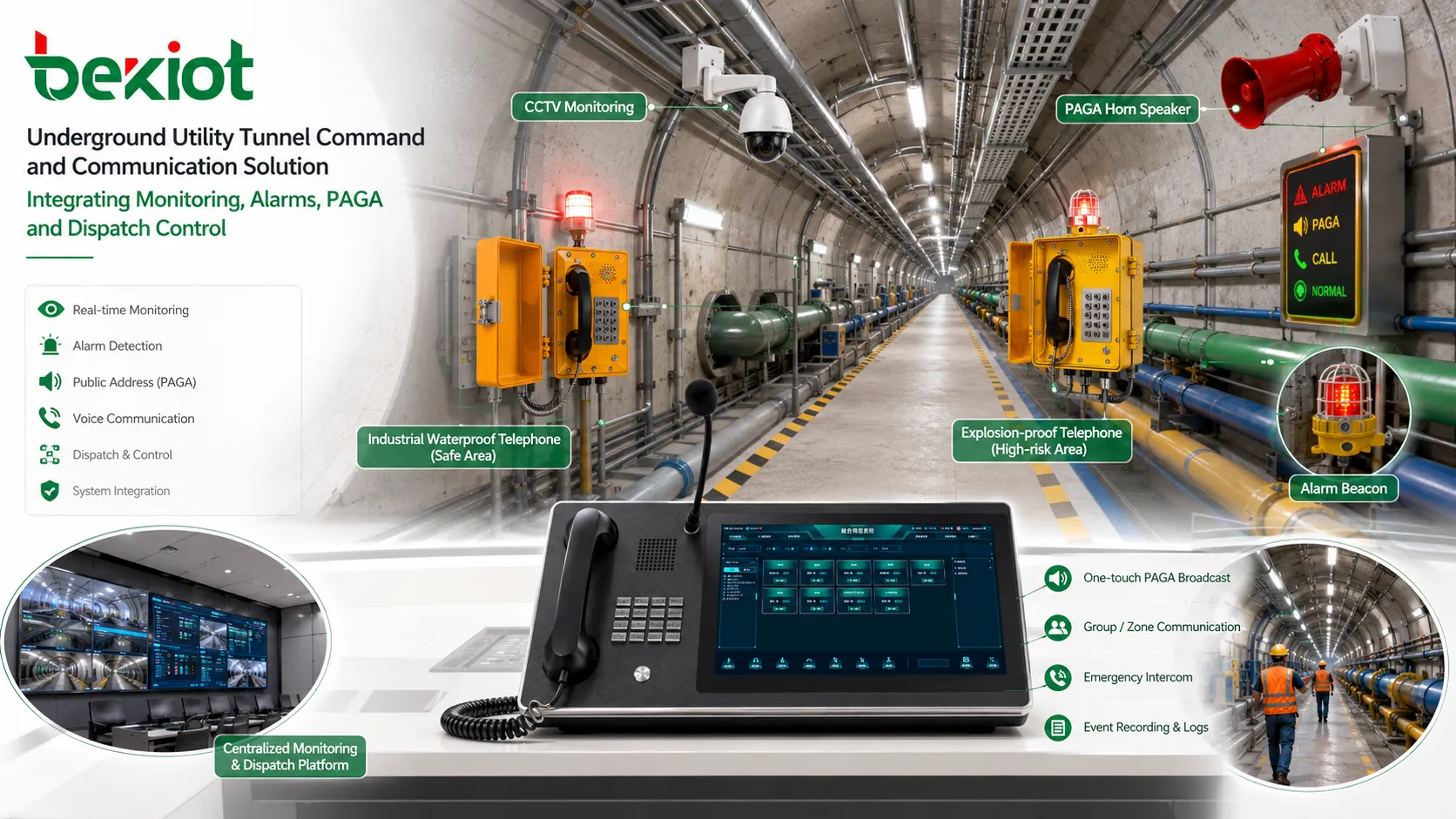

地下廊下内では通信能力が不可欠です。保守作業員、点検チーム、警備員、緊急対応者は、トンネルに入る際に制御センターに連絡できる必要があります。重要なノードには、IP通信ステーション、緊急インターホンポイント、またはその他の信頼性の高い音声端末を装備して、担当者が問題を報告し指示を受けられるようにする必要があります。

ポイントツーポイント通信に加えて、適切なトンネル区間に公共放送・拡声装置を配備する必要があります。緊急時には、制御センターは影響を受けるエリアに警告メッセージ、避難指示、メンテナンスリマインダー、または安全告知を送信できます。これは、作業員が電話端末の近くにいない場合や、エリア全体への迅速な通知が必要な場合に特に重要です。

IPベースの通信と放送は、システムの断片化を減らすのにも役立ちます。音声通話、緊急ヘルプポイント、放送ゾーン、アラーム連動、およびディスパッチコマンドは、統合プラットフォームを介して接続でき、通信ワークフロー全体をより操作しやすくします。

関連システムソリューション: /paga-systems/paga-solution-for-underground-utility-tunnels

監視と緊急連動のための集中ディスパッチ

地下共同溝の管理プラットフォームは、階層的構成、データ通信、情報収集、および統合処理をサポートする必要があります。実用的には、プラットフォームは異なるシステムからデータを受信し、デバイスと場所の関係を理解し、オペレーターに明確なコマンドインターフェースを提供できなければならないことを意味します。

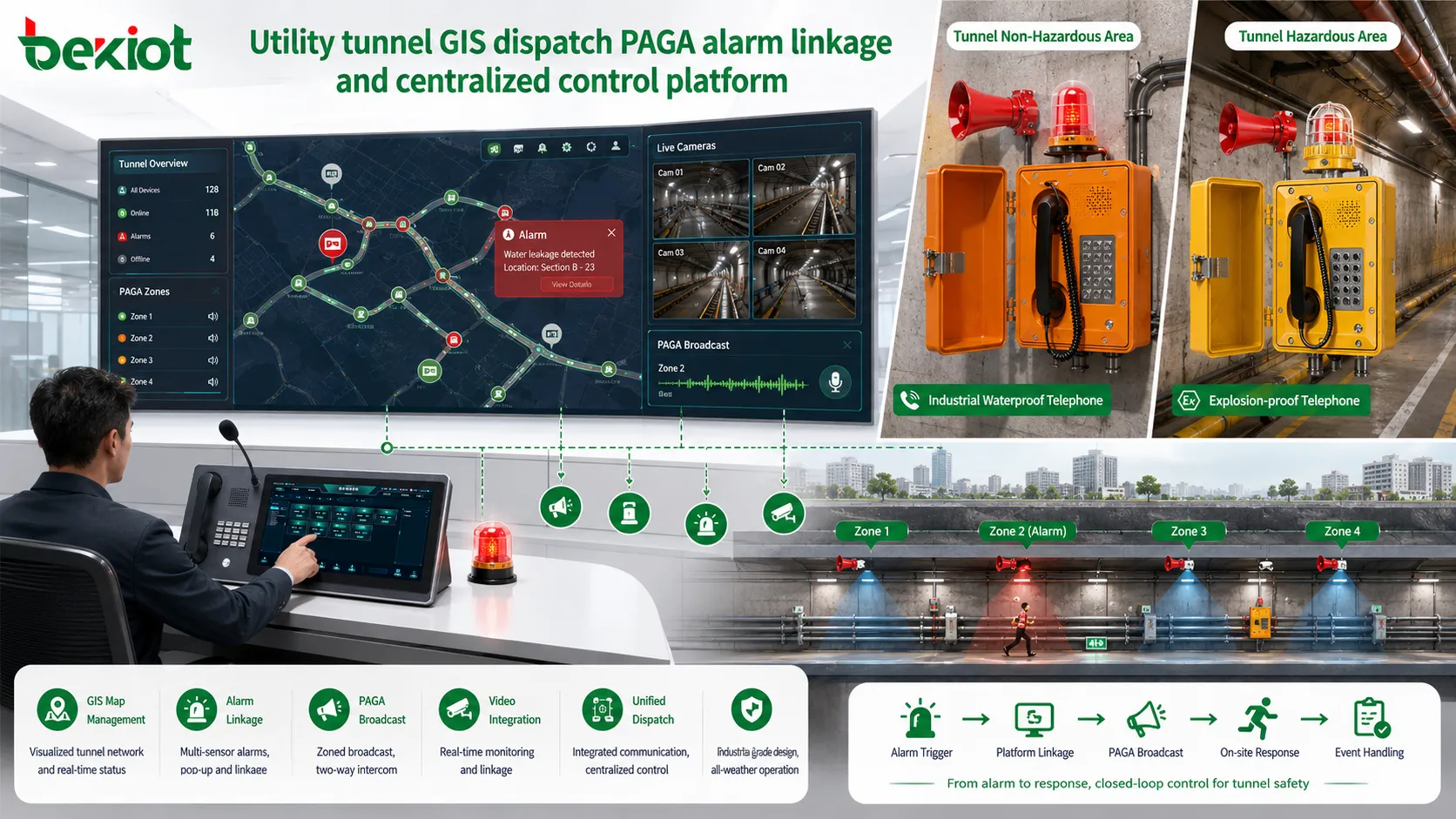

例えば、あるトンネル区間で可燃性ガス警報がトリガーされた場合、ディスパッチプラットフォームは地図上に警報位置を表示し、近くのカメラを表示し、関係者に通知し、ローカル放送警告をトリガーし、現場作業者との音声通信をサポートする必要があります。イベントが深刻な場合、プラットフォームは制御センターが緊急チーム、保守チーム、および外部部門を調整するのを支援する必要があります。

これこそが、指揮・ディスパッチシステムが実用的価値を提供する場所です。それは通信ゲートウェイ、ビデオシステム、IoTインターフェース、警報デバイス、放送エンドポイント、およびフィールド端末を接続します。オペレーターは各サブシステムを個別にチェックする代わりに、一つのプラットフォームから通信、警告、視覚確認、および緊急対応を管理できます。

位置情報ベース管理のためのGISマッピング

地理情報システムは、地下共同溝の運用にとって非常に価値があります。トンネルは長距離にわたって延び、多くのキャビン、セクション、入口、設備室、パイプライン、および点検ポイントを含む可能性があるため、オペレーターはインフラの明確な空間ビューを必要とします。

GISは、トンネルルート、デバイスの場所、警報ポイント、カメラ位置、放送ゾーン、保守入口、およびパイプライン分布を表示できます。警報が発生すると、プラットフォームはイベントを迅速に特定し、近くの関連リソースを表示できます。これにより、影響を受けるエリアを特定するために必要な時間が短縮され、コマンドの精度が向上します。

GISは日常運用もサポートします。メンテナンス計画、点検ルート、機器状態、および履歴イベントを物理的な場所に関連付けることができます。これは、管理者が単純なデバイス監視から位置情報ベースのインフラ管理へ移行するのに役立ちます。

換気、電源、照明、消火、排水の統一制御

共同溝の管理には多くの電気機械システムが関わります。換気は空気質を維持し有害ガスを除去するのに役立ちます。電源供給は通信、照明、監視、および制御デバイスをサポートします。照明は安全な点検とメンテナンスを保証します。消火システムは煙、火災、または異常な熱に応答します。排水システムは水の滞留を防ぎ、機器の損傷を減らします。

統合管理プラットフォームはこれらのシステムを監視し、適切な場合に連動制御をサポートする必要があります。例えば、ガス警報には換気連動が必要な場合があります。火災警報には放送による避難メッセージとビデオ確認が必要な場合があります。水位警報には排水機器の点検と保守ディスパッチが必要な場合があります。電源障害にはバックアップ電源の確認と緊急修理の調整が必要な場合があります。

このタイプの連動は、共同溝が監視ダッシュボードだけでなく指揮指向のソリューションを必要とする主な理由の一つです。プラットフォームはオペレーターが連携した行動を取るのを助けなければならず、孤立したアラームを表示するだけではいけません。

ソリューションが日常運用をどのようにサポートするか

通常の運用中、システムは管理チームがトンネル状態を監視し、デバイス状態をチェックし、要員の出入りを監督し、メンテナンスをスケジュールし、履歴データを確認するのに役立ちます。オペレーターは、統合プラットフォームを通じて環境指標、通信状態、カメラフィード、警報記録、および機器状態を確認できます。

保守作業員がトンネルに入るとき、通信ステーションと放送ゾーンはより安全な作業環境を提供します。作業員が異常状態を発見した場合、すぐに制御センターに連絡できます。制御センターが指示を出す必要がある場合、状況に応じて音声通話、グループ通信、またはエリア放送を使用できます。

日常運用はリスク予防のプロセスでもあります。センサーデータ、ビデオ情報、および機器状態を継続的に収集することにより、プラットフォームは管理者が潜在的な問題をより大きなインシデントになる前に特定するのに役立ちます。

緊急時にソリューションがどのように応答するか

緊急時には、速度と明確さが重要です。システムは異常イベントを検出し、インシデントエリアを特定し、要員に通知し、ビデオを表示し、放送を起動し、指揮通信をできるだけ迅速にサポートする必要があります。これにより、警報発生から対応アクションまでの遅延が短縮されます。

火災、ガス漏れ、有害ガス、水の滞留、不正侵入、または機器故障の場合、プラットフォームは完全なイベントワークフローを提供する必要があります。オペレーターは何が起こったか、どこで起こったか、どのデバイスが近くにあるか、どのチームに連絡すべきか、どの連動アクションを開始できるかを知る必要があります。

緊急放送と音声通信は特に重要です。トンネル内の人々は即時の避難指示を必要とする場合があります。保守チームは技術的な指導を必要とする場合があります。外部の救助部門は調整された情報を必要とする場合があります。ディスパッチプラットフォームは、オペレーターに複数の独立したシステムを切り替えさせることなく、これらの通信タスクをサポートする必要があります。

都市インフラプロジェクトへの展開価値

地下作業の安全性向上

センサー、アラーム、ビデオ、通信、および放送を組み合わせることで、ソリューションはオペレーターに地下状態のより良い可視性を提供します。これは死角を減らし、リスクが現れたときのより迅速な対応をサポートします。

安全性は単一のデバイスだけで達成されるものではありません。それは完全なシステムを通じて検出、確認、通知、通信、および調整する能力に依存します。

より効率的なメンテナンスと管理

集中監視とGISベースの管理は、保守チームが機器の場所、点検が必要なセクション、およびアクションが必要なアラームを理解するのに役立ちます。これにより、日常のメンテナンス効率が向上し、不必要な手動チェックが減少します。

情報が一つのプラットフォームを通じて収集・処理されると、運用センターはより良い意思決定を行い、トンネルをより体系的に維持できます。

優れた長期的拡張性

共同溝は将来の都市開発のために建設されています。新しいパイプライン、デバイス、カメラ、センサー、および通信ポイントが追加されるにつれて、プラットフォームはアーキテクチャ全体を変更せずに拡張をサポートする必要があります。

拡張可能な指揮・通信ソリューションにより、都市はトンネルネットワークの成長に伴い、監視、放送、アラーム連動、およびディスパッチ機能を段階的に拡張できます。

推奨実装パス

トンネルセクションとデバイス層を定義する

プロジェクトチームはまず、トンネルセクション、キャビン、入口、設備室、パイプラインタイプ、および主要なリスクポイントをマッピングする必要があります。この構造に基づいて、センサー、カメラ、通信ステーション、放送スピーカー、および警報デバイスをより論理的に配置できます。

これにより、ランダムなデバイス展開を回避し、監視、通信、および緊急通知が最も重要なエリアをカバーすることを保証します。

統合管理・ディスパッチプラットフォームを構築する

プラットフォームは、環境監視、機器監視、セキュリティシステム、通信システム、警報システム、GIS、ビデオ監視、防火、排水、換気、照明、および電源供給システムから情報を収集する必要があります。

さらに重要なことは、連動ロジックをサポートする必要があることです。警報が発生した場合、プラットフォームはオペレーターが警報ポイントを近くのビデオ、放送ゾーン、通信端末、保守チーム、および緊急対応手順に接続するのを支援する必要があります。

納入前に緊急ワークフローをテストする

システムが納入される前に、緊急ワークフローを現実的なシナリオでテストする必要があります。これらには、ガス検知警報、火災警報、水の滞留警報、通信テスト、放送テスト、ビデオ連動、GIS位置特定、および保守通信が含まれる場合があります。

テストは、デバイスが機能することを確認するだけでなく、オペレーターがプラットフォームインターフェースから応答プロセスを効率的に完了できることも確認する必要があります。

FAQ

共同溝にインターホンと放送の両方が必要な理由は何ですか？

インターホンは作業員と制御センター間の直接通信をサポートし、放送はエリア全体への通知を提供します。緊急時には、一部の要員は双方向通信を必要とし、他の要員は即時指示を必要とする可能性があるため、両方の機能が役立ちます。

すべてのトンネルセクションが同じデバイス構成を持つべきですか？

必ずしもそうではありません。デバイス構成は、パイプラインタイプ、リスクレベル、トンネル長、要員のアクセス頻度、換気状態、および緊急対応要件によって異なります。高リスクセクションでは、より密なセンシング、ビデオ、および放送カバレッジが必要になる場合があります。

GISは緊急対応をどのように改善しますか？

GISは、オペレーターが地図上で警報、近くのカメラ、入口、放送ゾーン、および保守リソースを特定するのに役立ちます。これにより、応答遅延が短縮され、指揮決定の精度が向上します。

既存の監視システムをプラットフォームに統合できますか？

はい。多くのプロジェクトは、ゲートウェイ、標準プロトコル、またはプラットフォームインターフェースを介して、既存のカメラ、センサー、警報デバイス、および制御システムを統合できます。統合方法は、現在のシステムアーキテクチャによって異なります。

長期的な運用で考慮すべきことは何ですか？

長期的な運用では、デバイスのメンテナンス、警報記録のレビュー、通信テスト、バックアップ電源、プラットフォーム拡張、サイバーセキュリティ、要員トレーニング、スペアパーツ、および定期的な緊急訓練を考慮する必要があります。
