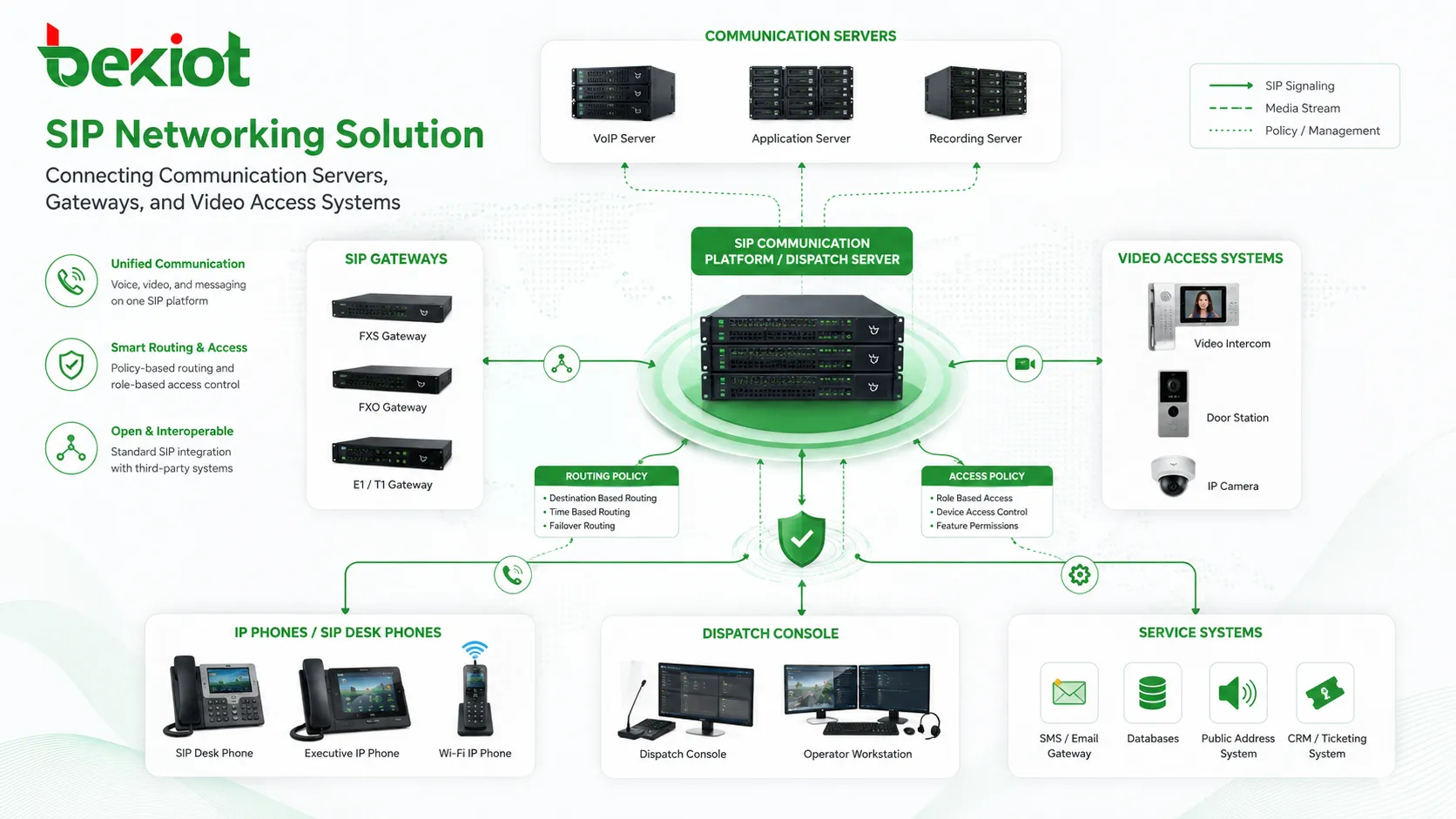

SIP は、現代の通信システムを構築するために最も広く使われているプロトコルの一つになっています。音声サーバー、SIP ゲートウェイ、映像アクセスプラットフォーム、ディスパッチシステム、IP 電話、会議プラットフォーム、緊急通信システムなど、SIP ベースの製品は、異なるプラットフォーム同士が通信する必要のある多くの業界で利用されています。

実際のプロジェクトでは、システム統合において、ある SIP サーバーを別の SIP サーバーへ接続したり、SIP サーバーをゲートウェイ、映像アクセス装置、拠点プラットフォーム、または第三者の通信システムと連携させたりすることがよくあります。重要な課題は、双方が SIP に対応しているかどうかだけではありません。IP 到達性、ルーティング要件、ユーザー規模、セキュリティ境界、長期的な保守負荷に基づいて、どのネットワーク方式を選ぶべきかを判断する必要があります。

プロジェクト背景：相互接続に明確な設計が必要な理由

多くの通信プロジェクトには、異なるベンダーのシステム、異なるサービスプラットフォーム、または同じ組織内の複数拠点のシステムが含まれます。ディスパッチプラットフォームが映像ゲートウェイを呼び出す必要がある場合もあります。会議システムが監視カメラへアクセスする必要がある場合もあります。SIP サーバーが別のネットワークセグメントにある SIP サーバーと通信する必要がある場合もあります。

このような場面では、機器をネットワークに接続するだけでは不十分です。プロジェクトチームは、通話をどのようにルーティングするか、番号をどのように照合するか、双方に到達可能な固定 IP アドレスがあるか、接続先システムがプライベートネットワーク内にあるのか、または公開ネットワークに露出しているのかを決める必要があります。

一般的な SIP 統合プロジェクトでは、ピアツーピア方式、別名 IP-to-IP 方式と、登録方式という二つの導入パターンがよく使われます。どちらも SIP 相互接続を実現できますが、適用条件、設定ロジック、運用方法は異なります。

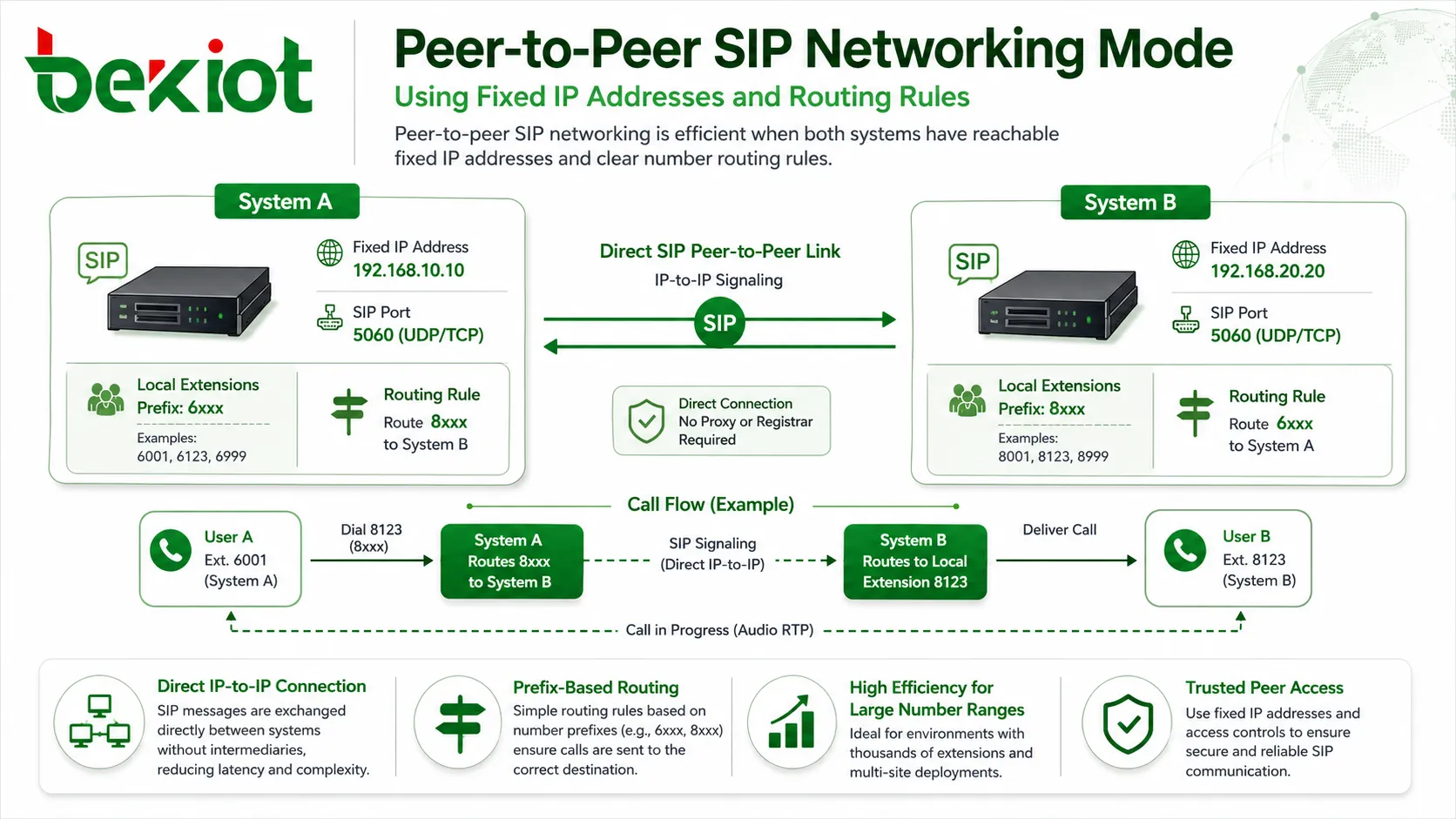

固定アドレスによるシステム直接接続

ピアツーピア方式は、二つのシステムが固定 IP アドレスを通じて相互に到達できる場合に適しています。この構成では、サーバー A の通信ルートがサーバー B の IP アドレスを指し、サーバー B の通信ルートがサーバー A の IP アドレスへ戻るように設定されます。

設定は比較的直接的です。双方のシステムが SIP に対応し、相手側 IP アドレス、SIP ポート、ルーティング方向を把握していれば、通信を確立できます。ただし、接続ができたことは第一歩にすぎません。通話を正しい宛先へ届けるには、番号ルーティングを慎重に計画する必要があります。

例えば、システム A 配下のすべての番号が 6 で始まり、システム B 配下のすべての番号が 8 で始まる場合、双方のシステムにルーティング規則が必要です。システム A は 8 で始まる通話をシステム B へルーティングし、システム B は 6 で始まる通話をシステム A へルーティングする必要があります。このルーティングロジックにより、両側のユーザーは正しく相互発信できます。

IP-to-IPルーティングが最も適する場面

ピアツーピア方式は、双方のシステムに多数のユーザー、機器、または呼び出し可能なリソースが含まれる場合に特に有効です。ルートを一度設定すれば、各宛先ごとに個別の登録アカウントを作成する代わりに、一つのルーティング規則で多数の番号を処理できます。

典型的な例は、通信プラットフォームを映像アクセスゲートウェイへ接続する構成です。ゲートウェイは、数百、数千、場合によっては数万台のカメラを管理することがあります。これらのカメラに統一された番号計画が割り当てられていれば、通信プラットフォームは、8 などの特定プレフィックスで始まるすべての番号を映像ゲートウェイへルーティングできます。

ゲートウェイは通話を受けると、自身のディレクトリ内で一致するカメラ番号を検索します。対象機器がオンラインであれば、映像セッションを接続できます。対象機器がオフラインであれば、ゲートウェイは通話を拒否するか、適切な失敗応答を返すことができます。

このモデルは重複設定を減らし、大規模導入での保守を容易にします。また、多くのプライベートネットワークプロジェクトでは、既知の相手 IP アドレスからの SIP トラフィックだけを信頼し、他の IP アドレスからのトラフィックを拒否するよう設定できるため、安全性も高くなります。

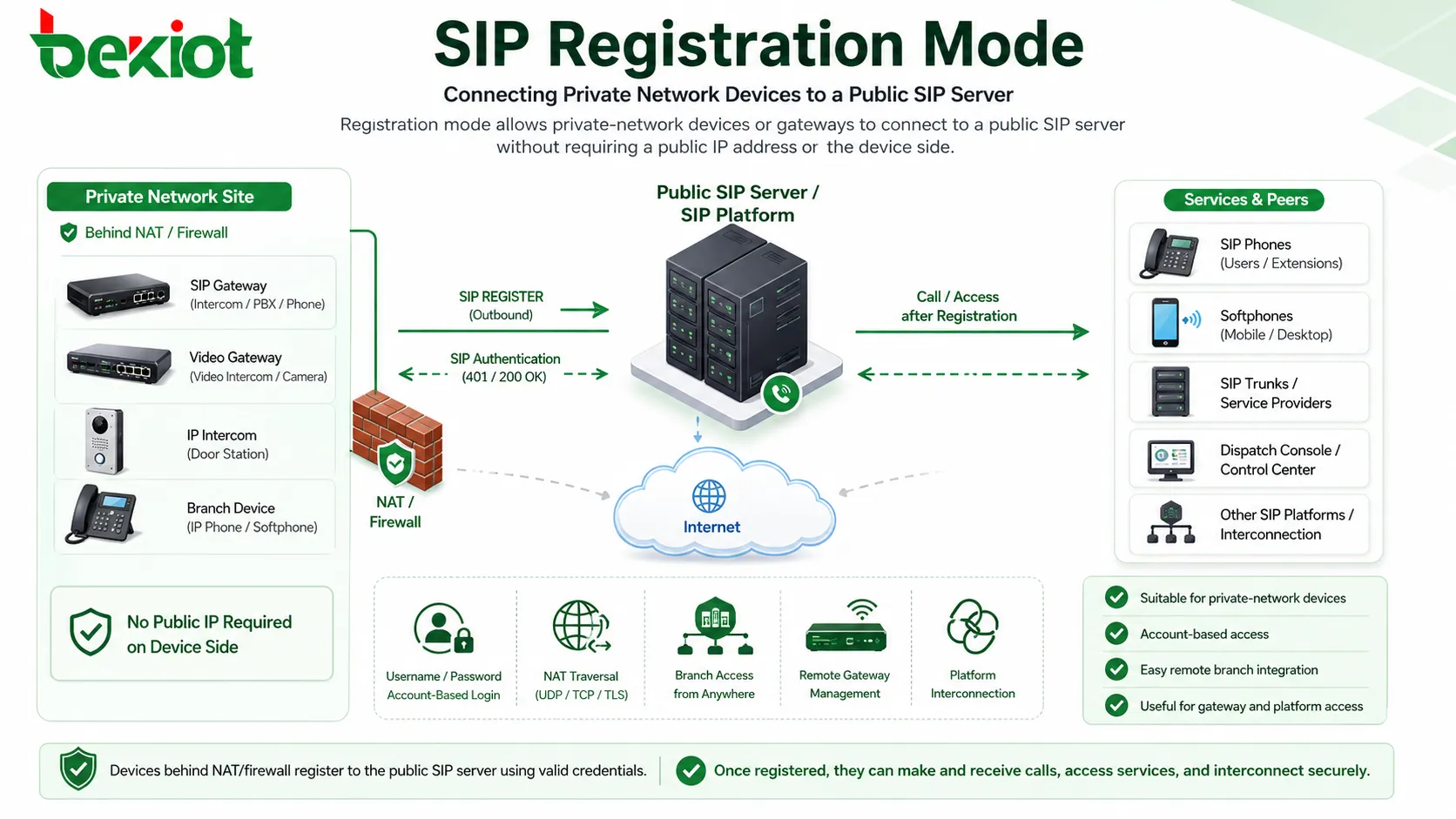

プライベートネットワーク機器向けのアカウントベース接続

登録方式は、もう一つの一般的な SIP ネットワーク方式です。通常は、小規模な通信シナリオや、SIP サーバーが公開ネットワーク上にあり、接続されるゲートウェイまたはプラットフォームがプライベートネットワーク内にあるプロジェクトに適しています。

この場合、内部システムが到達可能な固定公開 IP アドレスを提供できないため、ピアツーピア方式が使えないことがあります。その代わりに、メイン SIP サーバーが SIP ユーザーアカウントを作成します。接続されるシステムは、ユーザー名、パスワード、サーバー IP アドレス、SIP ポートを使用して、SIP 端末のように SIP サーバーへ登録します。

登録が成功すると、メイン SIP サーバーは登録済み SIP 番号を呼び出すことで、接続されたシステムと通信できます。このため、登録方式は、拠点接続、ゲートウェイ接続、映像プラットフォーム統合、公開 IP リソースが限られる遠隔システム接続に有用です。

登録ベースの統合でリソースを扱う方法

映像またはユニファイドコミュニケーション統合プロジェクトでは、メインプラットフォームが接続ゲートウェイ向けに SIP アカウントとパスワードを作成できます。その後、ゲートウェイはカスケードまたはプラットフォーム相互接続のインターフェースから、ユーザー名、パスワード、相手サーバーアドレス、ポートを含む登録情報を入力します。

ゲートウェイが登録成功状態を表示すると、メイン通信プラットフォーム上のユーザーは、ゲートウェイ配下のリソース、例えば監視カメラ、モバイル映像機器、ドローン映像フィードを呼び出せるようになります。ただし、重要な課題があります。登録番号を、実際に呼び出されるリソースへ対応付ける必要があります。

通常、これはゲートウェイ内部で被呼番号をバインドまたは照合することを意味します。対象機器が少数であれば、登録方式は簡単に設定できます。しかし機器が多く、それぞれに番号バインドや登録関係の管理が必要になる場合、作業量は急速に増加します。

番号計画とルート設計

安定した SIP ネットワークソリューションは、番号計画に大きく依存します。導入前に、各システムには明確に定義された番号範囲が必要です。例えば、一方のプラットフォームが 6 で始まる番号を使用し、もう一方のプラットフォームが 8 で始まる番号を使用することがあります。これにより重複を防ぎ、各プラットフォームは通話をどこへ転送すべきか判断できます。

番号計画では、将来の拡張も考慮する必要があります。将来的に拠点、ゲートウェイ、監視機器、ディスパッチ端末が追加される可能性がある場合、番号計画には事前に十分な余裕を確保しておくべきです。狭すぎる、または構造化されていない番号計画は初期テストでは機能しても、システム拡大後には保守が難しくなります。

ルート設計は、日常運用チームが理解できる程度にシンプルであるべきです。大規模プロジェクトでは、機器ごとの設定よりもプレフィックスベースのルーティングの方が管理しやすいのが一般的です。同じ番号範囲に新しい機器を追加する場合、メインのルーティング構造を再設計する必要はありません。これにより運用負荷を減らし、システムロジックの一貫性を保てます。

セキュリティ境界とアクセス制御

SIP 相互接続は、単なる通話ルーティング作業として扱うべきではありません。異なるシステム間のセキュリティ境界でもあります。ピアツーピア方式を使用する場合、アクセス制御は信頼済み IP アドレスに基づけます。システムは既知の相手プラットフォームからの SIP トラフィックだけを許可し、不明な送信元を拒否できます。

登録方式を使用する場合、アカウントの安全性がより重要になります。強力なパスワード、制御された登録権限、限定されたアカウント公開範囲、適切なファイアウォールポリシーを適用する必要があります。プラットフォームが登録状態監視に対応している場合は、登録失敗の試行を確認し、誤設定や異常なアクセス行動を特定するべきです。

インターネットに面した導入では、追加の保護が必要になることがあります。これには、VPN アクセス、SIP を考慮したファイアウォール規則、スキャン対策、レート制限、メディアポート制御、セッションボーダー保護などが含まれます。目的は、業務通信のために相互接続を利用可能にしながら、内部音声ネットワークの不要な露出を避けることです。

プロジェクトに適した方式を選択する

ピアツーピア方式と登録方式の選択は、実際のプロジェクトネットワークに基づくべきです。双方のシステムに到達可能な固定 IP アドレス、多数のユーザー、安定したルーティング要件がある場合、通常はピアツーピア方式の方が効率的です。集中ルーティングに対応し、重複したアカウント作成を減らし、大規模環境で管理しやすくなります。

接続されるシステムがプライベートネットワーク内にあり、公開 IP アドレスを提供できない場合、または少数のリソースだけを接続すればよい場合、登録方式の方が実用的なことが多いです。機器またはゲートウェイが SIP サーバーへ能動的に登録するため、ゲートウェイ側で公開 IP を露出させる必要がありません。

多くの実プロジェクトでは、二つの方式を併用することもできます。大型ゲートウェイやプラットフォームは大量接続向けにピアツーピア方式を使い、小規模な拠点機器、一時的なシステム、プライベートネットワーク内の端末は、より簡単な接続のために登録方式を使えます。

統合通信システムでの導入価値

システム間通話の簡素化

計画された SIP ネットワークソリューションにより、異なる通信システムは統一された番号とルーティング規則を通じて相互に発信できます。これは、ディスパッチセンター、ビデオ会議システム、緊急プラットフォーム、企業音声ネットワーク、産業通信プロジェクトで価値があります。

各システムを孤立させるのではなく、SIP 相互接続は共有通信レイヤーを作り、音声、映像、ゲートウェイリソースを一貫したダイヤル方法で利用できるようにします。

大規模リソースプールに向く拡張性

数千台のカメラ、端末、ゲートウェイ、内線を接続する必要がある場合、ピアツーピアルーティングは設定作業を大幅に削減できます。プレフィックスベースのルートは通話を正しいプラットフォームへ転送し、受信側プラットフォームが内部で最終的なリソース検索を行います。

この方法では、新しい機器を既存の番号計画の下に追加でき、接続された各プラットフォームのルーティング構造を変更する必要がないため、システムを拡張しやすくなります。

分散拠点への柔軟なアクセス

登録方式は、接続機器またはゲートウェイが NAT 配下にある場合やプライベートネットワーク内にある場合に、プロジェクトチームへ実用的な選択肢を提供します。機器が公開 SIP サーバーへ登録を開始することで、複雑な公開 IP 計画なしに通信を可能にします。

これは、遠隔拠点、一時的な導入、分散支店、モバイル映像アクセス、直接 IP-to-IP 通信が難しい小規模統合シナリオに有用です。

本番稼働前のテストと受入

SIP ネットワークソリューションを引き渡す前に、シグナリング経路とメディア経路の両方をテストする必要があります。SIP 登録が成功した、または INVITE 応答が成功しただけでは、サービス準備が完了したとは限りません。プロジェクトチームは、双方向音声、映像ストリームアクセス、通話解放動作、話中応答、オフライン応答、ルーティングフォールバックも確認する必要があります。

テストケースには、正常通話、失敗通話、誤番号、オフライン機器、高い通話量、ネットワーク断を含めるべきです。プロジェクトに映像アクセス、カメラ呼び出し、モバイル映像、ドローン映像が含まれる場合、メディアネゴシエーションや帯域要件が異なる可能性があるため、各リソース種別を個別にテストする必要があります。

受入文書には、IP アドレス、ポート、番号範囲、ルーティング規則、アカウント情報、ファイアウォールポリシー、トラブルシューティング手順を記録する必要があります。これにより後の保守が容易になり、運用チームは問題がルーティング、登録、認証、コーデックネゴシエーション、またはネットワーク到達性のどれによって発生しているかを素早く判断できます。

長期運用と拡張

導入後、SIP ネットワークは一回限りの設定ではなく、通信インフラの一部として管理すべきです。登録状態、通話成功率、異常な通話試行、ゲートウェイ可用性、ルート変更を定期的に監視する必要があります。

新しい拠点、ゲートウェイ、サービスプラットフォームを追加する場合、変更前に既存の番号計画とルーティング設計を確認する必要があります。計画なしにルートを追加すると、競合、通話ループ、到達不能番号が発生する可能性があります。管理された変更プロセスは、通信ネットワーク全体の安定性を維持するのに役立ちます。

拡張を続けるプロジェクトでは、相手側設定、登録アカウント、番号プレフィックス、ファイアウォール規則、受入テストの標準テンプレートを定義しておくと有効です。これにより将来の統合が速くなり、拠点間で設定が不一致になるリスクを減らせます。

実装チェックリスト

ネットワーク到達性を確認する

ネットワーク方式を選ぶ前に、双方のシステムが固定 IP アドレスを通じて相互に到達できるか確認します。双方に安定して到達可能な IP がある場合、ピアツーピア方式を優先できます。一方がプライベートネットワークの背後に隠れている場合は、登録方式の方が適している可能性があります。

導入後の片方向音声、登録失敗、通話到達不可を避けるため、設計段階でファイアウォール規則、NAT の動作、SIP ポート、RTP ポート範囲、ルーティングポリシーを確認する必要があります。

番号プレフィックスとルーティング規則を計画する

優れた番号計画は SIP 相互接続に不可欠です。一方のシステムに 6、もう一方のシステムに 8 のようなプレフィックスを使うと、ルーティングはシンプルで予測しやすくなります。各プラットフォームは、どの番号範囲が相手システムに属するかを把握しておく必要があります。

これによりルーティング競合を避け、将来の拡張にも対応できます。新しいユーザーや機器を追加する場合でも、プロジェクトチームは通話ルーティング構造全体を再設計せず、同じ番号ロジックを維持できます。

運用保守負荷を評価する

小規模システムでは、登録方式の方が早く導入できる場合があります。大規模システムでは、必要なアカウントとバインドが少なくなるため、ピアツーピア方式が長期保守を軽減する場合があります。

最終判断では、初期設定の容易さだけでなく、将来の機器増加、トラブルシューティングの負担、セキュリティ要件、相互接続する必要のあるシステム数も考慮する必要があります。

FAQ

ピアツーピア方式はインターネット経由で使えますか？

双方に到達可能な公開 IP アドレス、または正しくマッピングされたネットワークアドレスがあれば使用できますが、セキュリティポリシーを慎重に設定する必要があります。多くのプロジェクトでは、安全性を高めるために VPN、ファイアウォール規則、または SBC 保護が追加されます。

登録方式では常にユーザー名とパスワードが必要ですか？

ほとんどの SIP 登録導入では必要です。接続される機器またはシステムは、認証と登録を完了するために、通常 SIP アカウント、パスワード、サーバーアドレス、ポートを必要とします。

どちらの方式がトラブルシューティングしやすいですか？

大規模システムでは、固定された相手アドレスと番号プレフィックスに基づいてルーティングされるため、ピアツーピア方式の方が追跡しやすいことがよくあります。登録方式では、アカウント状態、パスワードの正確性、NAT トラバーサル、バインド関係を追加で確認する必要がある場合があります。

一つの SIP プラットフォームで両方の方式を同時にサポートできますか？

できます。多くの SIP プラットフォームやゲートウェイは、ピアツーピア相互接続と登録アクセスの両方をサポートしています。これにより、プロジェクトチームは拠点、ゲートウェイ、サービスプラットフォームごとに異なる方法を選択できます。

SIP ネットワーク設定後に通話が失敗する原因は何ですか？

一般的な原因には、SIP ポート設定の誤り、ファイアウォールによるブロック、番号ルーティングの誤り、登録失敗、コーデック設定の不一致、NAT の問題、またはゲートウェイ側の機器番号バインド不足があります。
