SIPカラムスピーカーは、専用の公共放送コントローラーからアナウンスを再生するだけでなく、標準SIPシグナリングとIPオーディオトランスポートを中心に設計されると、ネットワーク通信エンドポイントとなり、IP電話、IP PBXシステム、ユニファイドコミュニケーションプラットフォーム、ディスパッチコンソール、ボイスゲートウェイ、その他のSIPベースのデバイスと対話できます。これにより、ページングと公共放送機能を、運用音声通信に使用されている同じネットワークに統合することが可能になります。

導入を成功させる鍵は、単に2つのデバイスが「SIP互換」というラベルを付けていることを確認するだけではありません。信頼性の高い相互運用性は、シグナリング、メディアネゴシエーション、オーディオコーデック、ネットワークトランスポート、セキュリティポリシー、およびコール動作が両側でどのように実装されているかに依存します。したがって、実用的なソリューションは、スピーカー単独ではなく、完全な通信パスから始まります。

ネットワークページングはSIPアーキテクチャにどのように適合するか

SIP（セッション開始プロトコル）は、マルチメディア通信セッションを確立、変更、終了するために使用されるアプリケーション層のシグナリングプロトコルです。ページング環境では、SIPがセッション自体を処理し、実際の音声ストリームは通常RTPを介して個別に転送されます。

この分離は、IP公共放送ソリューションを設計する際に重要です。SIPプラットフォームはオーディオ会話のすべての部分を直接転送する必要はありません。代わりに、エンドポイントを調整し、セッションをどこに配信するかを特定し、通信に必要なメディアパラメータをネゴシエートします。

典型的なページングセッションは、IP電話、ディスパッチコンソール、またはソフトウェアプラットフォームがスピーカーに向けてINVITEリクエストを送信することから始まります。受信エンドポイントは、設定されたコールポリシーに従って応答します。セッションが受け入れられると、SDP情報が交換され、サポートされているオーディオコーデック、IPアドレス、RTPポートなどのメディアパラメータが決定されます。

その後、音声ストリームはRTPを介して参加エンドポイント間で伝送されます。RTCPはRTPと併用して、伝送品質に関連する情報を提供できます。ページングセッションが終了すると、BYEリクエストなどのSIPシグナリングによってセッションが閉じられ、関連する通信リソースが解放されます。

このアーキテクチャにより、スピーカーは独立したアナログスピーカーとして動作するのではなく、標準的なIP通信環境に参加できます。また、システム設計者はページングと電話、ディスパッチ、緊急通知、運用通信を組み合わせる自由度が高まります。

デバイスの相互運用性を決定するもの

SIPをサポートする2つの製品が、自動的に完全な機能互換性を保証するわけではありません。SIPはシグナリングフレームワークを提供しますが、実際の相互運用性は複数のレイヤーが連携して機能することに依存します。

SIP登録とコール制御

最初の要件は、スピーカーと選択されたサーバーまたは通信プラットフォーム間での登録の成功、または直接SIP通信です。システムは、コールの確立、確認、終了に必要なシグナリングを正しく処理する必要があります。

INVITE、ACK、BYE、OPTIONSなどの基本メソッドは、相互運用性テスト中に特に関連性が高くなります。高度な機能は、プラットフォームによってオプションのSIPメソッドの実装方法が異なる可能性があるため、個別に評価する必要があります。

SDPとコーデックネゴシエーション

SDPはセッション確立中に利用可能なメディアパラメータを記述するために使用されます。シグナリングが成功しても、両方のエンドポイントが共通のコーデックまたはメディア設定に合意できない場合、オーディオは失敗する可能性があります。

SIP通信環境での一般的な音声コーデックにはG.711およびG.722が含まれますが、エンドポイントとプラットフォームに応じて他のコーデックもサポートされる場合があります。導入チームは、システムを稼働させる前に、重複するコーデックセットを確認する必要があります。

RTPメディアルーティング

SIPシグナリングとRTPオーディオは、必ずしも同じネットワークパスをたどるとは限りません。RTPトラフィックがファイアウォールによってブロックされたり、VLAN間で誤ってルーティングされたり、NATによって不適切に変換されたりすると、スピーカーは登録に成功しても音声が出力されない場合があります。

このため、相互運用性テストでは常にシグナリングと実際のオーディオ送信の両方を検証する必要があります。SIPサーバーで拡張がオンラインになっていることだけを確認するのは不十分です。

トランスポートとセキュリティポリシー

SIP環境では、システム要件に応じてUDP、TCP、または暗号化シグナリングが使用される場合があります。音声セキュリティが重要なプロジェクトでは、メディアトラフィックがSRTPによって保護されることもあります。

両端には互換性のあるトランスポートおよび暗号化設定が必要です。PBXが暗号化シグナリングを要求するが、フィールドエンドポイントが非暗号化SIPのみに設定されている場合、両方の製品が技術的にSIPをサポートしていても、登録とコールセットアップが失敗する可能性があります。

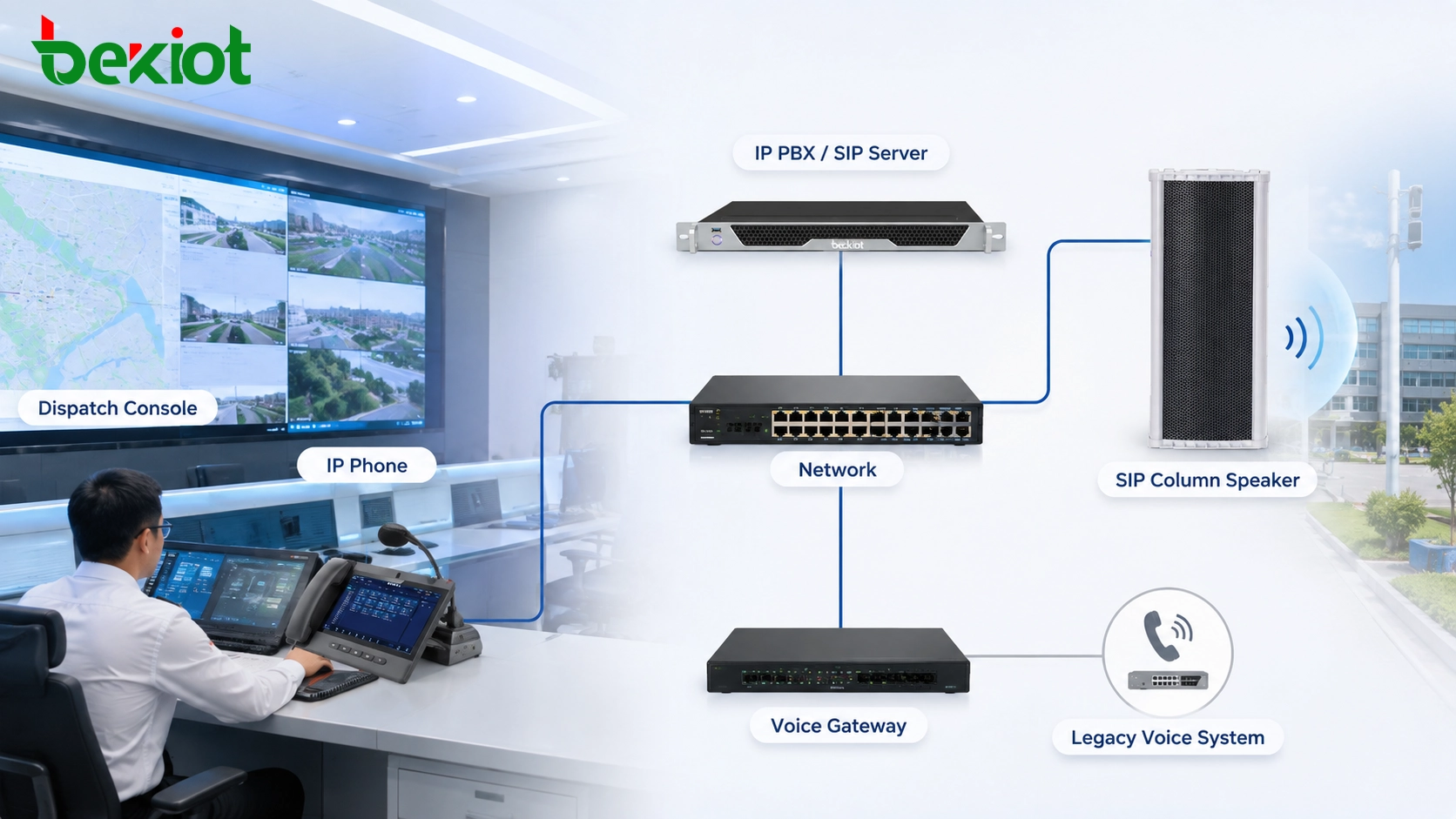

接続可能な一般的なシステム

SIPベースのオーディオの主な利点の1つは、公共放送エンドポイントを組織内に既に存在する通信システムに接続できることです。利用可能な正確な機能はプラットフォームに依存しますが、いくつかのデバイスカテゴリがこれらのプロジェクトで一般的に使用されています。

IP電話

SIP IP電話は、シンプルなページングソースを提供できます。ユーザーは個々のスピーカー、ページンググループ、または放送サービスに割り当てられた内線番号をダイヤルし、受話器またはハンズフリーマイクから直接話すことができます。

このアプローチは、受付、警備室、メンテナンスオフィス、制御室など、スタッフが既にIP電話を使用している場所で役立ちます。通常のアナウンスポイントごとに専用のページングマイクを導入する必要がなくなります。

IP PBXとSIPサーバー

IP PBXまたはSIPサーバーは、中央のコール制御レイヤーとして機能できます。スピーカーはSIPエンドポイントとして管理され、電話、コンソール、その他の端末は内線番号またはページンググループを使用して必要なエリアに到達します。

このアーキテクチャは、既にエンタープライズ音声ネットワークを運用している組織にとって特に実用的です。完全に独立したシグナリングインフラストラクチャを作成することなく、ページングを追加できます。

ユニファイドコミュニケーションプラットフォーム

ユニファイドコミュニケーションプラットフォームは、共通の制御環境を介して音声通信、ページング、運用ワークフローを接続できます。電話と放送を完全に独立させる代わりに、管理者はユーザー、端末グループ、通信権限を部門、サイト、または運用ゾーンに従って整理できます。

例えば、複数棟のキャンパスでは、同じプラットフォームが日常的な内部通話をサポートすると同時に、選択されたエリアへのターゲット音声アナウンスを提供できます。

ディスパッチおよびコマンドシステム

産業プラント、交通施設、公共事業、大規模キャンパスでは、基本的な電話ページング以上のものが求められることがよくあります。ディスパッチシステムは、ゾーンを選択し、フィールド端末を呼び出し、運用中または緊急イベント中の通信を調整するためのビジュアルインターフェースを提供できます。

SIPスピーカーがこの環境に接続されると、ディスパッチャーは通信ネットワークを使用して音声指示を個々の電話ユーザーを超えて拡張し、スピーカーカバレッジがより効果的な作業エリアに到達できます。

ボイスゲートウェイ

ボイスゲートウェイは、プロジェクトが既存のアナログまたはキャリア側通信リソースを保持する必要がある場合に役立ちます。これらは、レガシー音声インフラストラクチャとIP通信環境の間のインターフェースを提供できます。

これは特に段階的な近代化プロジェクトで価値があります。組織はSIPページングを展開する前に、すべての既存の音声リソースを置き換える必要は必ずしもありません。代わりに、ゲートウェイは古いシステムの橋渡しを支援し、IPエンドポイントを徐々に導入することができます。

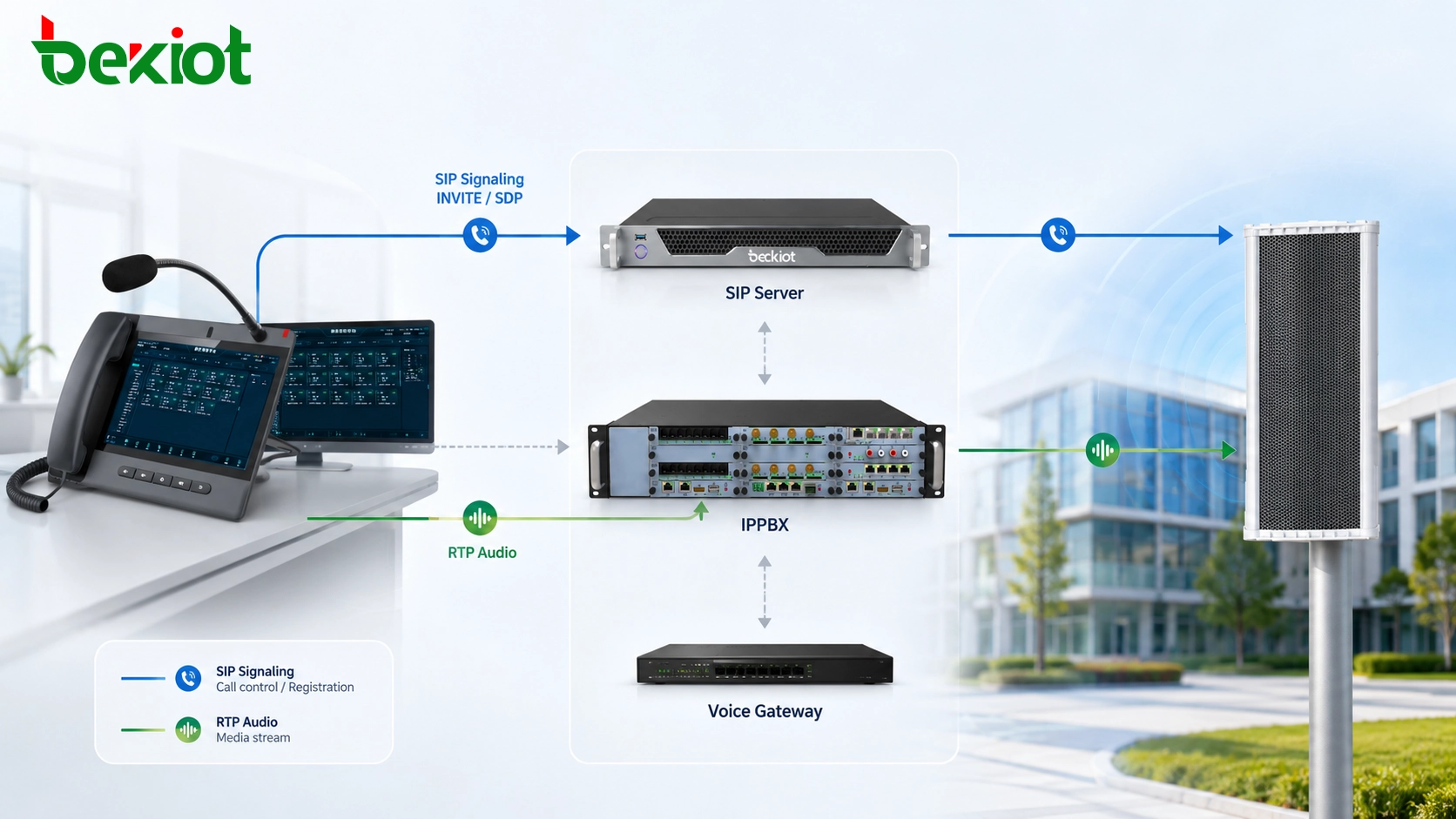

コールシグナリングからオーディオ配信まで

SIPページングソリューションを評価する有用な方法は、個々の機器を確認するのではなく、オペレーターから最終スピーカーまでの1つのアナウンスを追跡することです。

プロセスは通常、オペレーターが宛先を選択することから始まります。これは、個々のスピーカー内線、事前定義されたページンググループ、建物ゾーン、または通信プラットフォームで構成された放送サービスである場合があります。

その後、システムはSIPセッションを確立します。この段階で、発信エンドポイントと受信スピーカーはシグナリング情報を交換し、SDPを介して互換性のあるメディア設定をネゴシエートします。宛先が自動応答用に設定されている場合、スピーカーでの手動操作なしでオーディオパスを開くことができます。

セッションがアクティブになると、音声ストリームはRTPを介して送信されます。シグナリングとメディアのこの分離はネットワーク設計者に柔軟性をもたらしますが、ファイアウォールポリシー、ルーティングテーブル、VLAN設定が両方のタイプのトラフィックを考慮する必要があることも意味します。

アナウンスが終了すると、SIPセッションは終了し、スピーカーはスタンバイ状態に戻ります。同じエンドポイントは、システム全体によって実装されたロジックに従って、別のルーチンページング、スケジュールされた通知、または優先度の高いメッセージを受信できます。

信頼性の高い導入の設計

SIP相互運用性は、信頼性の高い公共放送ソリューションの一部にすぎません。ネットワーク設計、スピーカーの配置、管理ポリシー、運用手順によって、システムが実際のサイトにインストールされた後も使い続けられるかどうかが決まります。

内線を割り当てる前にゾーンを計画する

スピーカーのグループ化は、サイトの物理的および運用上のレイアウトに従う必要があります。キャンパスでは、教育棟、屋外エリア、サービスゾーンに別々のグループを使用する場合があり、産業施設では、ワークショップ、積載エリア、倉庫、ユーティリティゾーンごとにスピーカーを整理する場合があります。

最初に論理的な命名および番号付け構造を作成すると、後の運用がはるかに容易になります。オペレーターは、無関係な内線番号を覚えなくても宛先を識別できる必要があります。

音声トラフィックに適切なネットワーク優先度を与える

ページングトラフィックは、同じIPインフラストラクチャを共有する場合、通常のビジネスデータと競合します。ネットワーク輻輳、過度のジッター、パケット損失は、SIPセッション自体が接続されたままでも音声明瞭度を低下させる可能性があります。

したがって、QoSポリシーを使用してリアルタイム音声トラフィックを優先することができます。ネットワークがページングをビデオ、オフィストラフィック、監視データ、その他のサービスと共に伝送する必要がある場合、DSCPおよびDiffServポリシーが一般的に検討されます。

ファイアウォールとNATの動作を確認する

マルチサイトシステムでは、ルーティングネットワーク、セキュリティゾーン、またはWANリンクを介した通信が必要になることがよくあります。SIPシグナリングポートとRTPメディアレンジはネットワーク設計に含める必要があり、エンドポイントが変換されたアドレス空間間で通信する場合は常にNAT動作を評価する必要があります。

コミッショニングにおける一般的な間違いは、SIP登録の成功を確認しながら、戻りのオーディオパスを無視することです。エンドツーエンドのテストでは、通常運用中に存在するのと同じルーティング条件下で、音声が意図されたすべてのゾーンに到達することを検証する必要があります。

ルーチンと緊急のワークフローを分離する

ルーチンアナウンスと緊急メッセージは異なる運用目的を果たします。日常のページングにはシフト通知、訪問者情報、サービスアナウンスが含まれる場合がありますが、緊急放送はより高い運用優先度でより広いエリアに到達する必要がある場合があります。

したがって、通信プラットフォームは、誰が各タイプのアナウンスを開始できるか、各ユーザーが利用できる宛先、および競合するオーディオセッションをどのように処理するかを定義する必要があります。

設置環境に合わせたフィールド機器を選択する

成功したSIPネットワークは、不適切なフィールドハードウェアを補償しません。屋外および半屋外の場所には、ほこり、湿気、および変化する環境条件に耐えられるように設計されたスピーカーが必要であり、屋内の公共スペースではコンパクトな設置と音声カバレッジが優先される場合があります。

屋外向けネットワークオーディオエンドポイントを必要とするプロジェクトには、Becke Telcom SK03-SIPは30WデジタルアンプとIP65保護、SIPベースの通信を統合しています。これは2つのSIP回線と一般的なSIPおよびRTPメディア機能をサポートしており、コンパクトなカラムスタイルのスピーカーが好まれる分散ページングアプリケーションに適しています。

SIP屋外防水カラムスピーカー – SK03-SIP 30W SIP PAカラムスピーカー

完全なソリューションでは、フィールドスピーカーはSIPプラットフォーム、ネットワーク設計、カバレッジ計画とともに選択する必要があります。定格出力だけが性能を決定するわけではありません。取り付け位置、背景騒音、リスニング距離、およびサイトの音響特性も音声明瞭度に影響します。

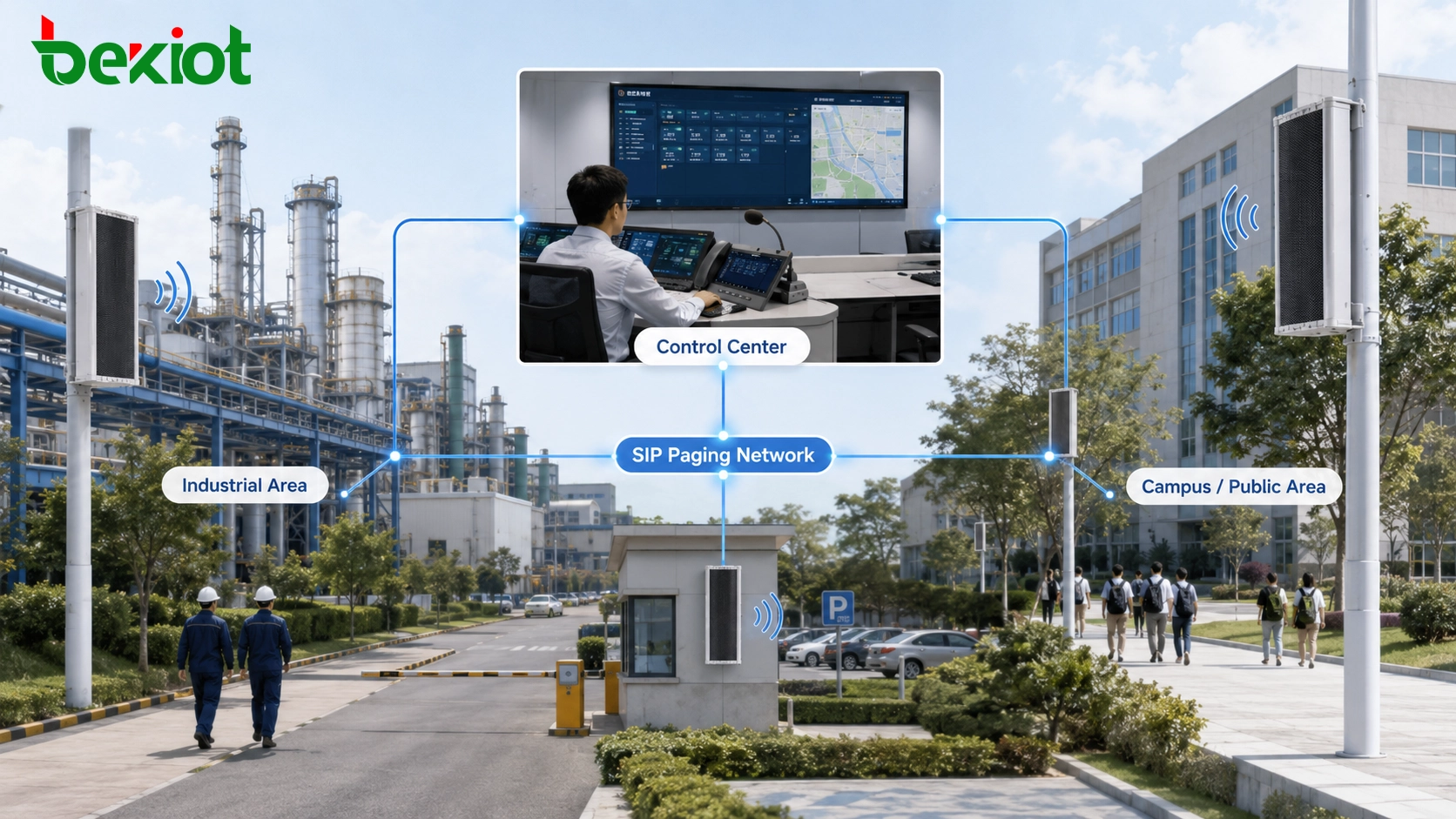

このアーキテクチャが最も適している場所

SIPページングは、音声通信と公共アナウンスが多くの分散場所に到達する必要があり、各通信サービスごとに独立した制御ネットワークを構築する必要がないサイトで特に役立ちます。

産業および物流施設

生産工場、倉庫、物流エリアでは、SIPスピーカーを作業指示、シフト通知、メンテナンス通知、安全メッセージに使用できます。ディスパッチまたはエンタープライズ電話との統合により、制御室スタッフは個々のユーザーとより広い運用ゾーンの両方と通信できます。

学校およびキャンパス

教育環境では、スピーカーを教室、廊下、屋外スペース、スポーツエリア、共有ゾーンに分割できます。ネットワークはルーチンアナウンスをサポートし、許可されたスタッフが状況に応じてターゲットまたはキャンパス全体のメッセージを開始できるようにします。

交通および公共施設

駅、駐車場構造物、サービスエリア、旅客施設では、物理的に分離されたゾーンに分散された集中制御アナウンスが必要になることがよくあります。SIPアーキテクチャにより、これらのエンドポイントは既存のイーサネットインフラストラクチャを共有しながら、集中通信システムからアドレス指定可能なままになります。

商業および複数棟サイト

オフィスパーク、小売複合施設、公共サービスビルは、電話通信とネットワークページングを組み合わせて、来訪者案内、サービス通知、スケジュールされたアナウンス、運用調整を行うことができます。

最後に

SIPカラムスピーカーの価値は、孤立した放送デバイスとして残るのではなく、より大きな通信環境の一部となる能力にあります。IP電話はページングソースになり、IP PBXシステムはコール制御を提供し、ディスパッチプラットフォームはゾーンごとに通信を整理し、ゲートウェイはネットワーク近代化中に既存の音声インフラストラクチャを維持するのに役立ちます。

最も重要な設計原則は、相互運用性をエンドツーエンドのプロセスとして評価することです。SIP登録は最初のステップにすぎません。SDPネゴシエーション、共通オーディオコーデック、RTPルーティング、QoS、セキュリティ設定、ネットワークトポロジ、運用権限のすべてが、最終システムが確実に動作するかどうかに影響します。

これらの要素が一緒に計画されると、SIPベースのページングは、共通のIPインフラストラクチャ上で公共放送、ルーチン通信、緊急音声配信を組み合わせるためのスケーラブルなパスを提供し、新しい建物、ゾーン、通信エンドポイントが追加されるにつれてシステムを拡張できるようにします。

よくある質問

SIPスピーカーはIP PBXとは異なるVLANにインストールできますか？

はい、VLAN間でルーティング、ファイアウォールルール、および必要なSIPおよびRTPトラフィックが正しく設定されていることが条件です。導入は、デバイス登録の成功のみに依存するのではなく、実際のオーディオセッションを使用してテストする必要があります。

すべてのSIPスピーカーに独自のSIPアカウントが必要ですか？

それはプラットフォームアーキテクチャとページング戦略によって異なります。個別のSIPアカウントは直接エンドポイントアドレッシングを提供しますが、一部のシステムではページンググループ、マルチキャストサービス、またはプラットフォーム制御のブロードキャストロジックを使用します。推奨される方法は、内線番号とゾーン設定を確定する前に定義する必要があります。

移行中に既存のアナログPAシステムを維持できますか？

多くのプロジェクトでは、可能です。段階的アーキテクチャでは、選択されたアナログアンプまたはスピーカー回路を維持しながら、新しいまたはアップグレードされたエリアにSIPエンドポイントを導入できます。2つの環境を接続するには、適切なゲートウェイ、ページングインターフェース、またはプラットフォーム統合が必要になる場合があります。

展開前にサードパーティのSIP互換性をどのようにテストすべきですか？

パイロットテストには、登録、着信ページング、セッション終了、コーデックネゴシエーション、通常およびルーティングされたネットワーク条件でのRTPオーディオ、自動応答動作、同時通話、ネットワーク中断後の回復、および必要なセキュリティ設定を含める必要があります。大規模導入前に代表的なデバイスをテストすることで、相互運用性の違いを早期に発見できます。
