RoIPゲートウェイ（Radio over IPゲートウェイ、無線ゲートウェイ、双方向無線ゲートウェイ、またはプッシュ・トゥ・トークゲートウェイとも呼ばれる）は、従来の無線通信システムをIPベースの音声プラットフォームに接続するために使用されます。多くのプロジェクトでは、無線の音声および制御信号をSIPまたはIP通信に変換し、双方向無線機、ディスパッチシステム、ソフトスイッチプラットフォーム、SIP電話、公衆網PTTプラットフォーム、および指揮センターが1つのシステム内で通信できるようにします。

RoIPゲートウェイを選択する際、多くのユーザーはプロトコルサポート、ネットワーク接続、オーディオコーデック、またはディスパッチプラットフォームとの互換性に注目します。しかし、無線側の物理インターフェースも同様に重要です。インターフェースは、ゲートウェイが携帯無線機、車載無線機、基地局、アナログ中継器、デジタル無線システム、および混合無線環境に正しく接続できるかどうかを決定します。適切なインターフェース設計は、音質を向上させ、遅延を低減し、電磁シールドを強化し、フィールド統合を簡素化することができます。

インターフェース選択は無線環境から始まる

RoIPゲートウェイは単独で動作するわけではありません。通常、専用ケーブルを介してさまざまなタイプの無線機器に接続されます。接続されるデバイスは、携帯無線機、車載無線機、基地局、中継器、またはプロフェッショナルモバイル無線端末である場合があります。無線のブランドや通信システムが異なれば、オーディオレベル、制御ピンの定義、接地方法、トリガーロジックも異なることがよくあります。

これが、インターフェースとケーブルの設計がRoIPゲートウェイの実際のパフォーマンスに大きな影響を与える理由です。ゲートウェイは外見上はシンプルに見えるかもしれませんが、安定した無線統合には、正しい信号整合、電磁保護、制御ロジックの適合、およびオーディオレベルの調整が必要です。ケーブルとインターフェースが適切でない場合、システムは音量低下、ノイズ、送信遅延、PTT制御の失敗、トリガーの不安定、特定の無線機との互換性不良などを引き起こす可能性があります。

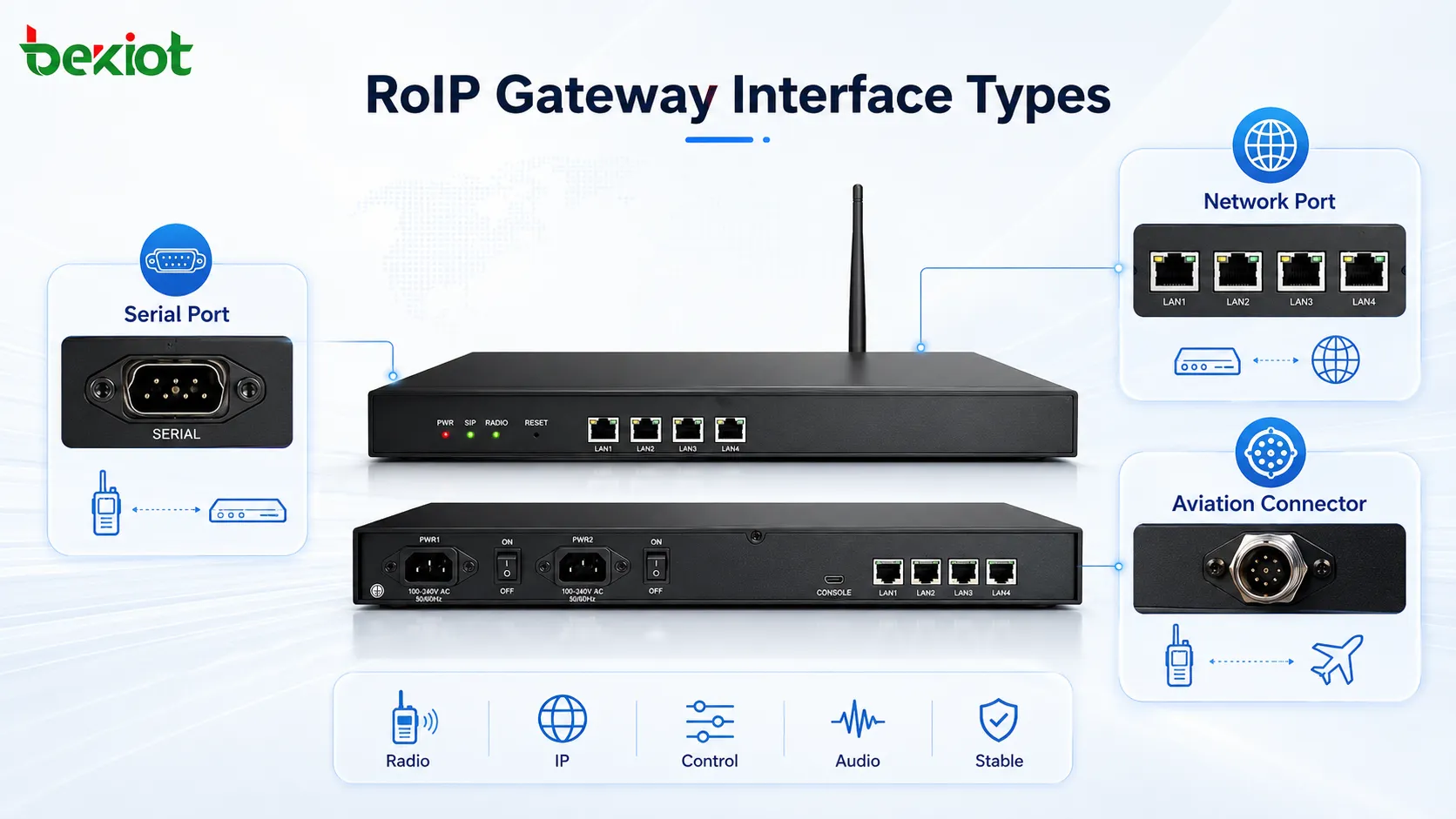

実際の導入では、RoIPゲートウェイのインターフェースは一般的にいくつかのタイプに分類されます：シリアルインターフェース接続、ネットワークインターフェース接続、およびアビエーションコネクタ接続です。アビエーションコネクタは、5ピン、6ピン、9ピンなどの異なるピン構造を使用することもあります。各インターフェースタイプには独自のユースケースがあり、最適な選択は無線デバイス、フィールド環境、必要な機能、および統合の深さによって異なります。

制御とデバイス適応のためのシリアルポート

シリアルポートは、制御信号のやり取り、設定、またはデバイスレベルの通信によく使用されます。一部の無線ゲートウェイアプリケーションでは、シリアルインターフェースはゲートウェイが外部デバイスとステータス情報を交換したり、無線操作の制御パスを提供したりするのに役立ちます。無線機器がシリアル通信を介して特定の機能を公開するシステムでも使用されることがあります。

シリアルインターフェースの利点は、産業用および通信機器で比較的一般的であることです。特定の統合プロジェクトでは、単純な制御ロジック、デバイスコマンド、またはステータスフィードバックをサポートできます。無線制御システムに精通したエンジニアにとって、プロジェクトが音声伝送だけでなく構造化された制御を必要とする場合、シリアル通信は有用です。

ただし、シリアルポートだけでは通常、無線ゲートウェイの全機能を完結させるには不十分です。RoIPゲートウェイには依然としてオーディオ入力、オーディオ出力、PTT制御、接地、そして場合によってはCORやその他の検出信号が必要です。高出力の無線環境では、ケーブルのシールドとコネクタの信頼性も考慮する必要があります。したがって、シリアルポートは無線側の唯一の接続方法ではなく、補助インターフェースまたは制御インターフェースとしてより適しています。

IPネットワーキングとプラットフォームアクセスのためのイーサネットポート

ネットワークポートは、RoIPゲートウェイのIP側のコアインターフェースです。イーサネットを介して、ゲートウェイはLAN、WAN、プライベートネットワーク、VPN、ディスパッチプラットフォーム、SIPサーバー、IPPBX、ソフトスイッチシステム、録画プラットフォーム、または公衆網PTTシステムに接続できます。このインターフェースにより、従来の無線通信がIP通信環境に入ることが可能になります。

SIPベースの導入では、ネットワークポートにより無線チャネルをIP通信リソースとして登録または接続できます。指揮センターはその後、ディスパッチソフトウェア、SIP電話、ソフトフォン、またはユニファイドコミュニケーションシステムを使用して無線ユーザーと通信できます。これにより、無線チャネルの管理、録音、ルーティング、監視、および他のシステムとの統合が容易になります。

ネットワークインターフェースはサイト間通信にも重要です。あるサイトの無線チャネルをゲートウェイに接続し、IP経由で伝送し、別の場所の別の無線チャネル、ディスパッチプラットフォーム、または通信センターとリンクできます。これは、産業団地、鉱山、交通ネットワーク、エネルギー施設、キャンパス、港、緊急指揮システム、および公共安全プロジェクトでRoIPを使用する最も一般的な理由の1つです。

安定したフィールド配線のためのアビエーションコネクタ

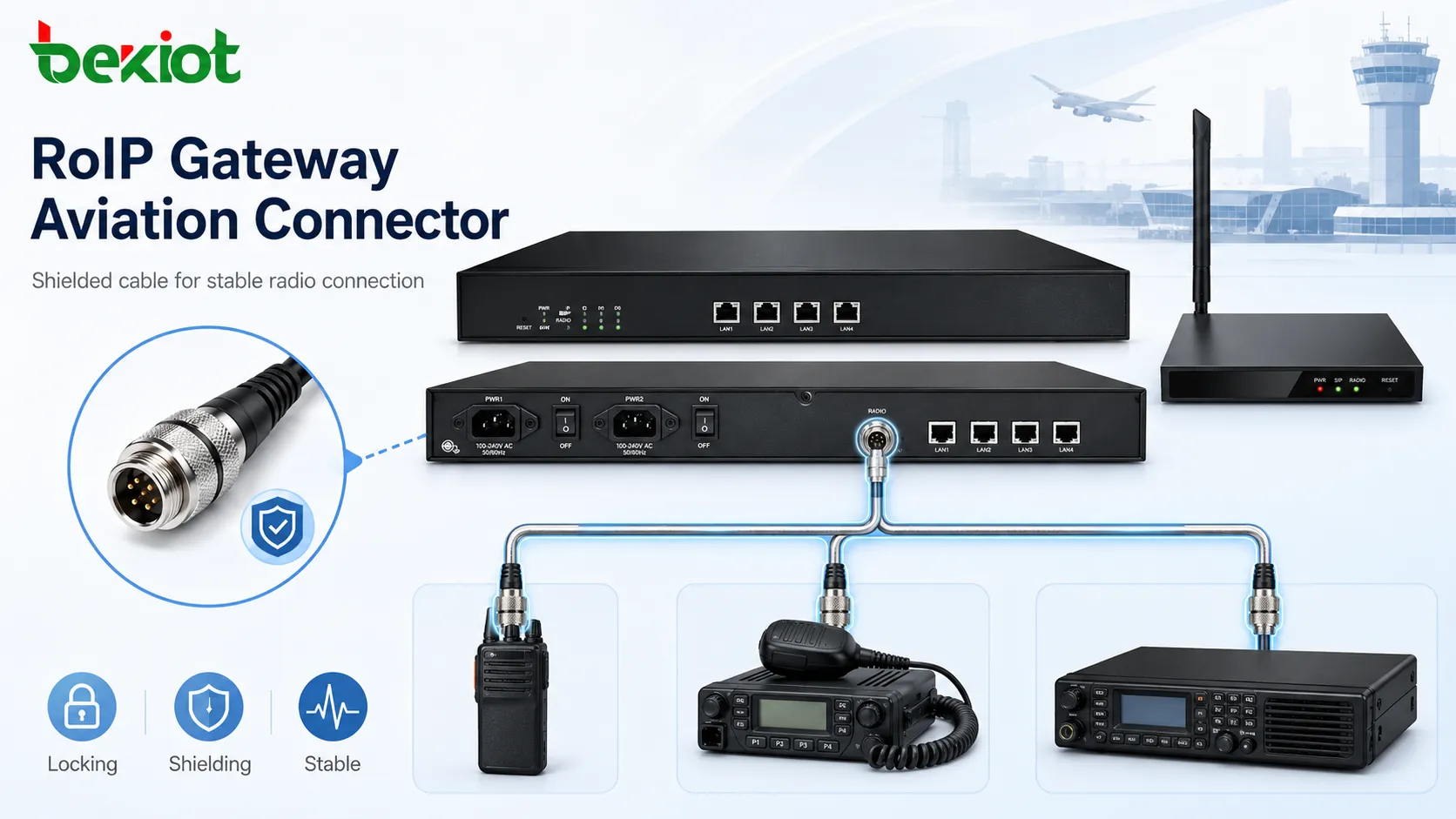

アビエーションコネクタは、RoIPゲートウェイの無線側で広く使用されています。これは、より強固で安定した物理的接続を提供するためです。一般的な緩いケーブルインターフェースと比較して、アビエーションコネクタは通常、機械的ロックが優れており、接触がより信頼でき、シールドケーブルへの対応も優れています。これは、産業環境、移動指揮車両、制御室、機器キャビネット、および高干渉の無線設備で特に有用です。

無線機器は送信中に強い電磁干渉を発生させる可能性があります。一般的な携帯無線機は2Wまたは5Wで送信し、車載無線機や基地局は10W以上で送信する場合があります。一部の無線システムは数十ワットの送信電力に達することもあります。ゲートウェイケーブルが適切にシールドされていないと、送信されたRFエネルギーがゲートウェイ自体に干渉し、ノイズ、不安定なトリガー、音質劣化、または通信障害を引き起こす可能性があります。

シールド付きアビエーションコネクタと適切なシールドケーブルを組み合わせることで、ケーブル部分の干渉を低減し、接続信頼性を向上させることができます。これが、ゲートウェイが高出力車載無線機、VHF/UHF無線システム、または複雑な通信環境に接続する必要があるプロフェッショナルなRoIPゲートウェイ導入でアビエーションコネクタが好まれる理由の1つです。

ピン数が利用可能な機能を変える理由

アビエーションコネクタはすべて同じではありません。コネクタは、ゲートウェイの設計と必要な信号定義に応じて、5ピン、6ピン、9ピン、またはその他の構造を使用する場合があります。ピン数は、サポートできるオーディオ、制御、および検出信号の数に直接影響します。

基本的な無線接続には、通常、オーディオ入力、オーディオ出力、接地、およびPTT制御の4つの信号定義が必要です。これらの4本のラインにより、ゲートウェイは無線機にオーディオを送信し、無線機からオーディオを受信し、共通の接地基準を提供し、プッシュ・トゥ・トーク送信をトリガーできます。

ただし、基本的な4信号設計はすべてのプロジェクトで最良の結果をもたらすとは限りません。一部の無線機、特に車載無線機や高級無線端末は、より完全な信号定義を提供できます。ゲートウェイインターフェースがこれらの信号を公開しない場合、システムはより高速な受信検出、より正確なトリガー制御、より優れたオーディオバランス、または改善されたノイズ性能などの有用な機能を失う可能性があります。

PTT制御と正確なトリガーの必要性

PTT（プッシュ・トゥ・トーク）は、RoIPゲートウェイにおいて最も重要な制御信号の1つです。IP側が無線側に音声を送信する必要がある場合、ゲートウェイは無線機を送信モードにトリガーする必要があります。PTTのタイミングが適切に処理されないと、音声の最初の部分が途切れたり、遅延したり、失われたりする可能性があります。

このため、多くのRoIPゲートウェイシステムでは、適切なPTTバッファリングとトリガー制御が必要です。送信が開始される前に音声を短時間バッファリングして、無線機が送信状態に入るのに十分な時間を確保する必要があります。この設計がないと、ユーザーは不完全な音声を聞くことになります。特に、ディスパッチオペレーターが通話ボタンを押した直後に話す場合に顕著です。

PTT配線は無線機の電気的要件に合わせる必要があります。無線機によってトリガーロジック、接地方法、インターフェース定義が異なる場合があります。柔軟なゲートウェイインターフェースと適切に設計されたケーブルは、適合を容易にし、プロジェクトのデバッグ時間を短縮できます。

COR信号は応答性と検出を向上させる

COR（キャリアオペレーテッドリレーまたはキャリア検出信号）は、RoIPゲートウェイを車載無線機、基地局、または受信ステータス出力を提供する無線システムに接続する際に役立ちます。CORにより、ゲートウェイは無線機が有効な信号を受信しているタイミングをより正確に知ることができます。

VOX音声アクティベーションのみに依存する場合と比較して、CORトリガーは遅延を低減し、制御精度を向上させることができます。VOXはオーディオエネルギーの検出に依存するため、ノイズ、弱い音声、背景音、または感度設定の影響を受ける可能性があります。CORは無線機からより明確な電気的ステータス信号を提供し、ゲートウェイの応答をより予測可能にします。

指揮派遣、緊急通信、産業調整、公衆網PTT相互接続などのアプリケーションでは、遅延の低減と正確なチャネル検出が重要です。このため、COR信号をサポートするのに十分なピンを備えたコネクタは、プロフェッショナルなRoIP統合により適している場合があります。

バランスオーディオラインは音質向上に役立つ

単純な無線接続では、オーディオ入力と出力がシングルエンド信号定義のみを使用する場合があります。これは一部のデバイスで機能する可能性がありますが、高級無線機や強い干渉のある環境には理想的ではない場合があります。一部のプロフェッショナル無線機は、マイク入力とスピーカー出力に正負のオーディオ信号ラインを提供します。

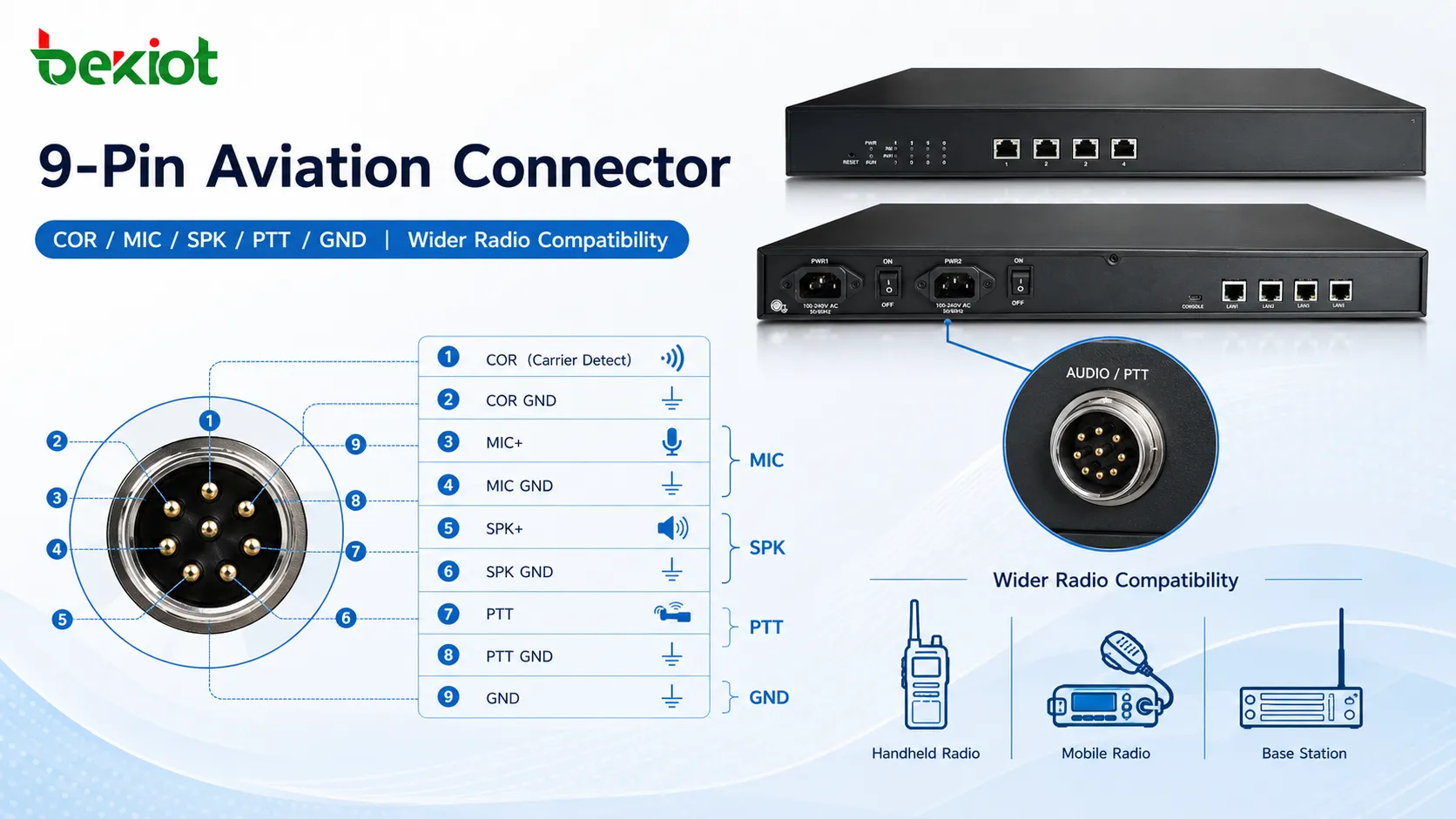

9ピンアビエーションコネクタ設計は、COR+、COR-、MIC+、MIC-、SPK+、SPK-、PTT、接地など、より完全な信号定義を提供できます。これらの定義により、ゲートウェイはより多くの無線タイプに適応し、より優れたオーディオ配線をサポートできます。また、音量低下、音質不良、オーディオレベルの不安定、または特定のプロフェッショナル無線機との接続失敗のリスクを低減するのに役立ちます。

ゲートウェイが負のオーディオ信号定義のないより単純な5ピンまたは6ピンコネクタのみを提供する場合、一部の無線機は動作する可能性がありますが、結果は理想的ではない場合があります。場合によっては、無線機の出力音量が低かったり、音声が歪んだり、ノイズが多かったり、互換性が不完全だったりすることがあります。複数の無線ブランドや高級端末を含むプロジェクトでは、よりリッチなピン定義により統合の信頼性が向上します。

一般的なインターフェースオプションの比較

インターフェースとプロジェクトシナリオのマッチング

最適なインターフェースタイプは、実際の導入シナリオによって異なります。プロジェクトが基本的な携帯無線機への単純な接続のみを必要とする場合、よりシンプルなコネクタで十分かもしれません。車載無線機、高出力無線局、または複数の無線モデルを接続する必要がある場合は、より完全なアビエーションコネクタインターフェースが実用的です。

無線ユーザーをSIP電話、ディスパッチコンソール、IPインターホン端末、または公衆網PTTプラットフォームに接続することが目標の場合、イーサネットおよびSIP側も慎重に計画する必要があります。ゲートウェイは、安定したIP通信、明確なオーディオ処理、適切なシグナリング変換、および信頼性の高いチャネル管理をサポートする必要があります。

システムが複数の無線ポート、ポート間相互接続、トークグループ、リモートディスパッチ、監視プラットフォームアクセス、またはマルチキャスト通信をサポートする必要がある場合、インターフェース選択はソフトウェアプラットフォームとともに考慮する必要があります。優れたRoIPソリューションは単一のコネクタに関するものではなく、無線配線、ネットワーク伝送、ディスパッチロジック、および運用ワークフローの整合性に関するものです。

オーディオ調整とフィールドデバッグの重要性

異なる無線機は、多くの場合、異なるマイク入力レベル、スピーカー出力レベル、インピーダンス特性、および接地方法を持ちます。コネクタのピン定義が正しくても、オーディオの調整が必要な場合があります。入力ゲイン、出力ゲイン、VOX感度、トリガーしきい値、およびPTTバッファ時間はすべて、最終的な通信品質に影響を与える可能性があります。

プロフェッショナルなRoIP導入では、ゲートウェイは柔軟なオーディオチューニングをサポートする必要があります。調整可能なゲインは、音声が小さい、音量が大きすぎる、歪み、または背景ノイズなどの問題の解決に役立ちます。VOX感度調整は、CORが利用できない場合にシステムが音声をより正確に識別するのに役立ちます。PTT音声バッファリングは、送信開始時の音声の途切れを低減できます。

最終納品前にフィールドテストが必要です。エンジニアは、受信オーディオ、送信オーディオ、PTTタイミング、COR検出、遅延、ノイズレベル、ケーブルシールド、および長期的な安定性をテストする必要があります。緊急ディスパッチや産業安全通信を含むプロジェクトでは、このテストプロセスが特に重要です。

SIPおよびより広範な通信システムとの統合

プラットフォーム側では、多くのRoIPゲートウェイがSIPを使用して無線チャネルをIP通信システムに接続します。SIPサポートにより、無線ユーザーはSIP電話、IPディスパッチコンソール、IPPBXシステム、ソフトスイッチプラットフォーム、および録音サーバーと通信できます。また、無線チャネルをユニファイドコミュニケーションアーキテクチャに含めやすくなります。

一部のプロジェクトでは、RoIPゲートウェイはDTMFシグナリング、マルチキャスト、監視プラットフォーム統合、Web管理、ステータス表示、およびオーディオテストツールもサポートする必要があります。これらの機能により、ゲートウェイは単なるオーディオコンバータ以上のものになります。より大規模なディスパッチまたは指揮システム内の制御された通信ノードになることができます。

これは、無線通信をビデオ監視、警報システム、産業制御室、公衆網インターホンプラットフォーム、または緊急指揮センターと接続する必要がある場合に役立ちます。ゲートウェイインターフェースは無線機を物理的に接続できるかどうかを決定し、プロトコルおよびソフトウェア機能はシステムを効率的に管理できるかどうかを決定します。

実用的な選択原則

RoIPゲートウェイインターフェースを選択する際、最初のステップは無線タイプを確認することです。携帯無線機、車載無線機、基地局、アナログ中継器、およびデジタル無線システムでは、異なるケーブルと信号定義が必要になる場合があります。2番目のステップは、プロジェクトが基本的なオーディオとPTTのみを必要とするのか、それともCOR、バランスオーディオライン、挿入検出、または高度なトリガー制御も必要とするのかを確認することです。

3番目のステップは、電磁環境を評価することです。無線機が10W以上の高い送信電力を使用する場合、または機器がRFデバイス、産業用電源システム、または長距離ケーブル配線の近くに設置される場合、シールド付きアビエーションコネクタは、緩んだ配線やシールド不良の配線よりも通常安全です。

最終ステップは、将来の拡張を考慮することです。プロジェクトは1つの無線チャネルから開始するかもしれませんが、後により多くの無線ポート、SIP統合、公衆網PTTアクセス、録音、監視、または指揮ディスパッチを必要とする可能性があります。よりリッチな信号サポートを備えたインターフェース設計を選択することで、後の交換や再設計のコストを削減できます。

結論

RoIPゲートウェイのインターフェースタイプには、シリアルポート、イーサネットポート、およびアビエーションコネクタインターフェースが含まれます。シリアルポートは主に制御または補助通信に使用されます。イーサネットポートはゲートウェイをIPネットワーク、SIPシステム、ディスパッチプラットフォーム、および公衆網PTTサービスに接続します。アビエーションコネクタは、より強固な物理的接続、優れたシールド、およびより完全な信号定義を提供するため、無線側配線で一般的に使用されます。

基本的な無線接続には、オーディオ入力、オーディオ出力、接地、およびPTTで十分な場合があります。プロフェッショナルな無線統合、特に車載無線機、基地局、高出力無線機、または複数の無線ブランドを扱う場合、COR信号とバランスオーディオ定義は、互換性、応答速度、および音質を大幅に向上させることができます。

実際のプロジェクトでは、外観やピン数だけでインターフェースを選択すべきではありません。正しい選択は、無線タイプ、送信電力、電磁環境、必要な制御信号、SIP統合、ディスパッチワークフロー、および将来の拡張ニーズに依存します。適切に設計されたRoIPゲートウェイインターフェースは、従来の無線システムを安定させ、管理可能にし、IPベースの通信に対応させるのに役立ちます。
