多くのシステム統合プロジェクトでは、サーバーや機器はプライベートネットワーク内に配置されます。しかし、外部ユーザー、モバイル端末、ドローン、カメラ、遠隔プラットフォームは、インターネット経由でそれらにアクセスする必要があります。IPアドレスのポートマッピングは、パブリックIPアドレスとポートに届いた通信を、特定の内部IPアドレスとサービス用ポートへ転送することで、この問題を解決します。

この方式は、Webサーバー、ドローンのライブ配信サーバー、映像監視プラットフォーム、ビデオ会議システム、リモート保守、ネットワーク間通信で広く使われます。内部機器を一台ずつ直接インターネットに公開するのではなく、ルーターまたはファイアウォールが、パブリックインターネットとプライベートネットワークの間の転送ポイントになります。

プライベートネットワークのプロジェクトで公開アクセスが必要な理由

実際の多くの導入では、音声・映像サーバー、Webプラットフォーム、監視システム、通信プラットフォーム、業務アプリケーションが企業LAN内に設置されます。これらのサーバーは通常、内部ネットワークセグメントのプライベートIPアドレスを使用します。同じLAN内の機器は直接アクセスできますが、パブリックインターネット上の機器は公開アクセス経路がなければ到達できません。

外部機器が内部サーバーにデータを送信する必要がある場合、この問題が顕在化します。たとえば、ドローンコントローラーが企業ネットワーク内のサーバーへリアルタイム映像をプッシュする必要がある場合があります。遠隔ユーザーが現場外から映像を閲覧したり、Webサービスにアクセスしたり、会議に参加したり、プラットフォームへ接続したりする場合もあります。サーバーがプライベートIPしか持たない場合、外部機器は直接接続できません。

この問題を解決するために、プロジェクトチームは通常、回線事業者からパブリックIPアドレスを取得します。その後、パブリックIPアドレスをルーターまたはファイアウォールに設定します。ポートマッピングルールにより、パブリックネットワークから入ってくる通信を正しい内部サーバーへ転送できます。

基本的な動作ロジック

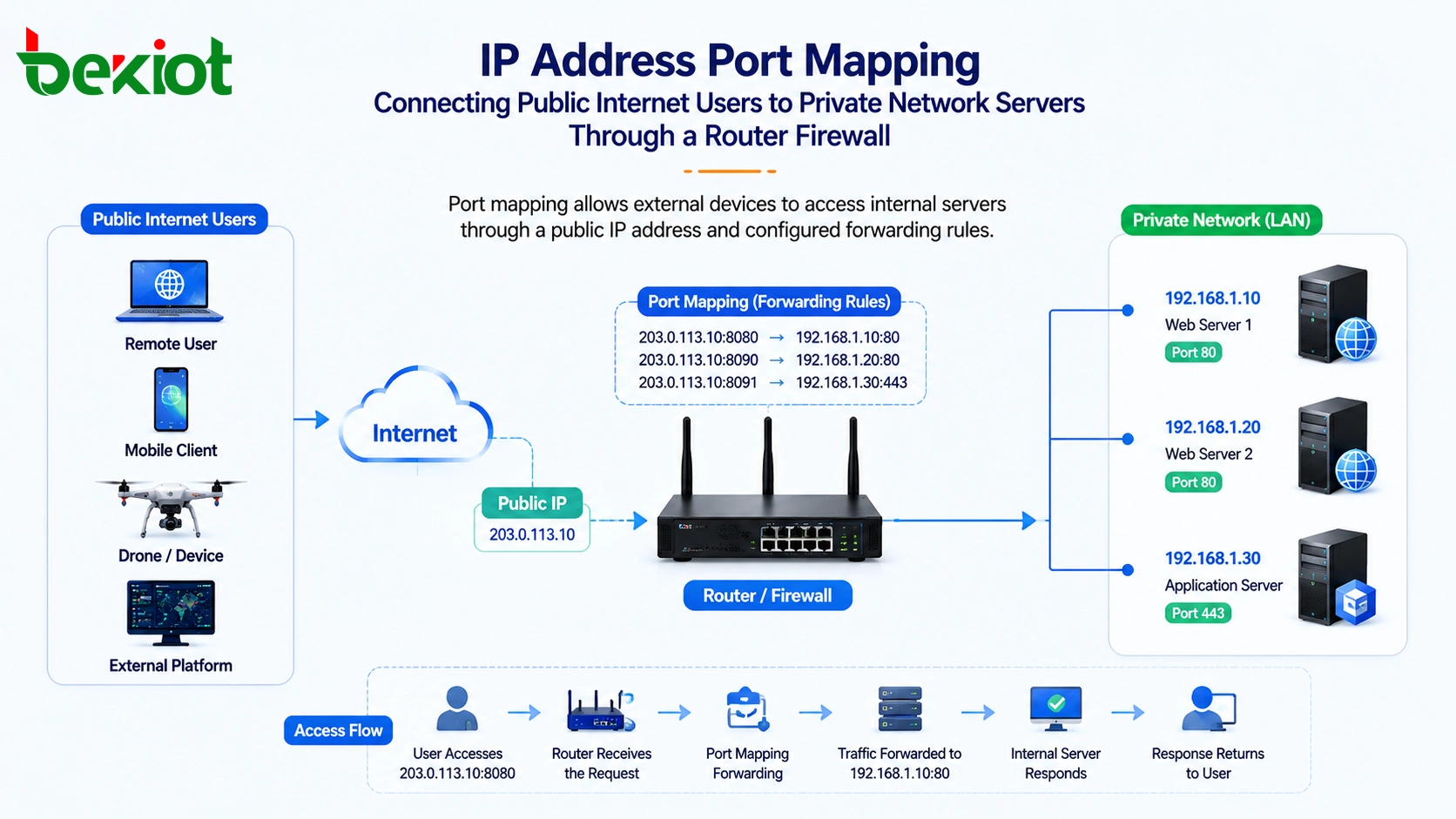

ポートマッピングはポートフォワーディングとも呼ばれ、外部の公開ポートを内部のプライベートIPアドレスとサービス用ポートに対応付けます。ユーザーがインターネットからパブリックIPとポートへアクセスすると、ルーターは転送ルールを確認し、該当するLAN内サーバーへ通信を送ります。

内部サーバーがパブリックIPアドレスを持つ必要はありません。内部ネットワーク上で必要なサービスを提供していれば十分です。ルーターまたはファイアウォールが、外部リクエストと内部宛先の間の変換を処理します。そのため、ポートマッピングはNAT、ファイアウォールポリシー、パブリックIPアクセス計画と一緒に使用されることが多いです。

システムインテグレーターにとって重要なのは、どのサービスを公開するのか、どの内部サーバーがそのサービスを提供するのか、どのポートを使うのか、外部ネットワーク側でどの公開ポートを使うのかを明確にすることです。これらが整理できれば、実際のプロジェクトに合わせてマッピングルールを設定できます。

ポートマッピングの目的は、単にポートを開放することではありません。パブリックネットワークのユーザーと選択された内部サービスの間に、制御されたアクセス経路を作ることです。

ドローン映像配信の典型的なシナリオ

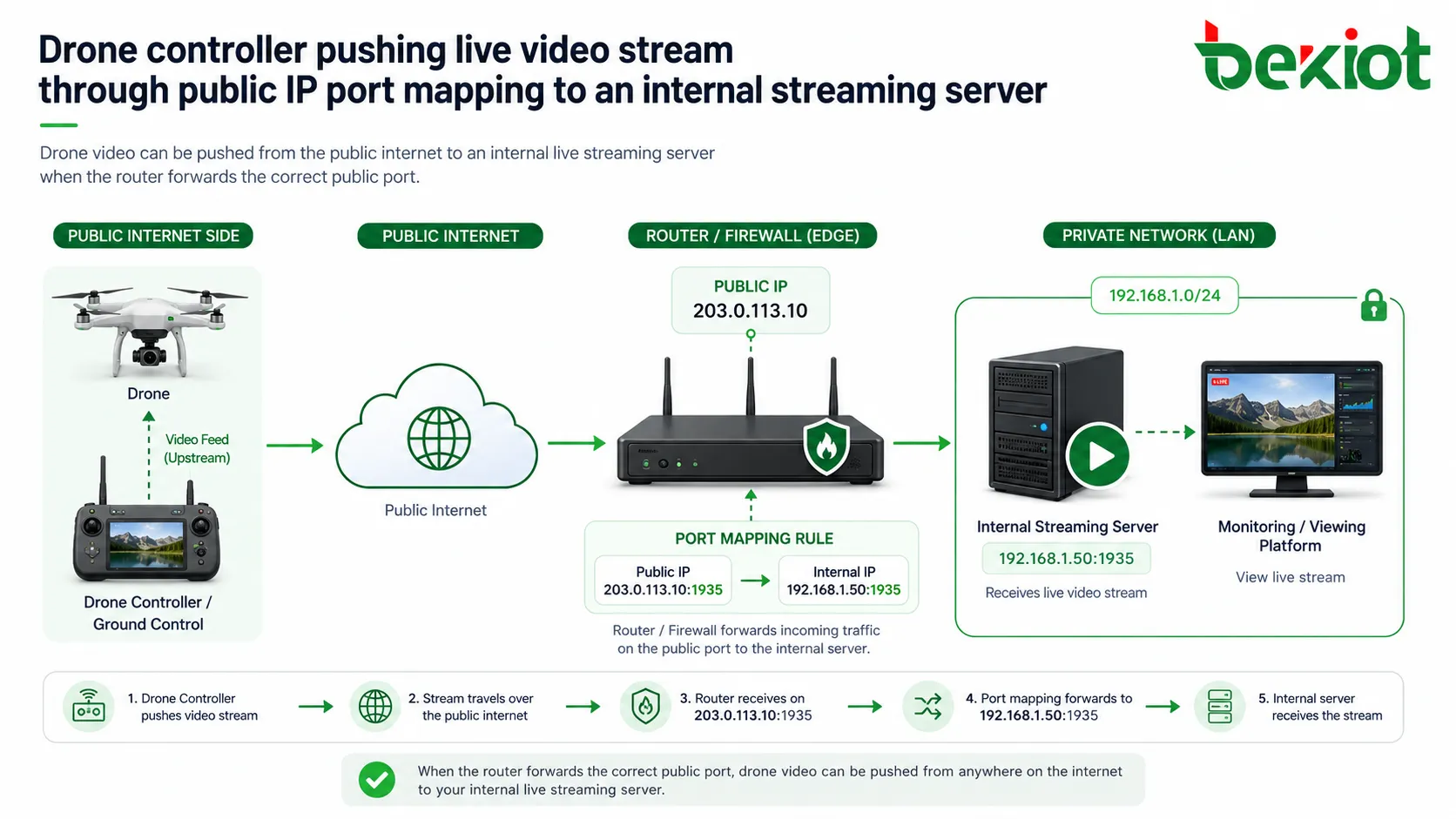

ドローンのライブ配信はよくある例です。ライブ配信サーバーはプライベートネットワーク内に設置され、ドローンコントローラーはパブリックインターネット経由で接続される場合があります。サーバーが内部IPアドレスを使用しているため、ドローンコントローラーは映像を直接プッシュできません。

この場合、プロジェクトチームはパブリックIPアドレスを取得し、ルーターまたはファイアウォールでポートマッピングを設定できます。ドローンコントローラーは、パブリックIPアドレスとマッピング済みポートを配信先として使用します。ストリームがルーターに到達すると、ルーターはそれを内部のライブ配信サーバーへ転送します。

ストリームがサーバーに到達した後、ユーザーはパブリックアドレスを通じて外部ネットワークからドローン映像を視聴できます。内部ユーザーは引き続きプライベートネットワークアドレスで視聴できます。サーバーは、内部プラットフォーム、監視システム、指令システム、その他の音声・映像機器との連携用に、複数の映像ストリームを出力することもできます。

1つの公開アドレスで複数の内部サーバーにアクセスする

多くのプロジェクトでは、利用できるパブリックIPアドレスが1つだけである一方、複数の内部サーバーが外部ユーザーにサービスを提供する必要があります。これはポートマッピングの最も重要な用途の一つです。異なる公開ポートを使うことで、異なる内部サーバーを識別できます。

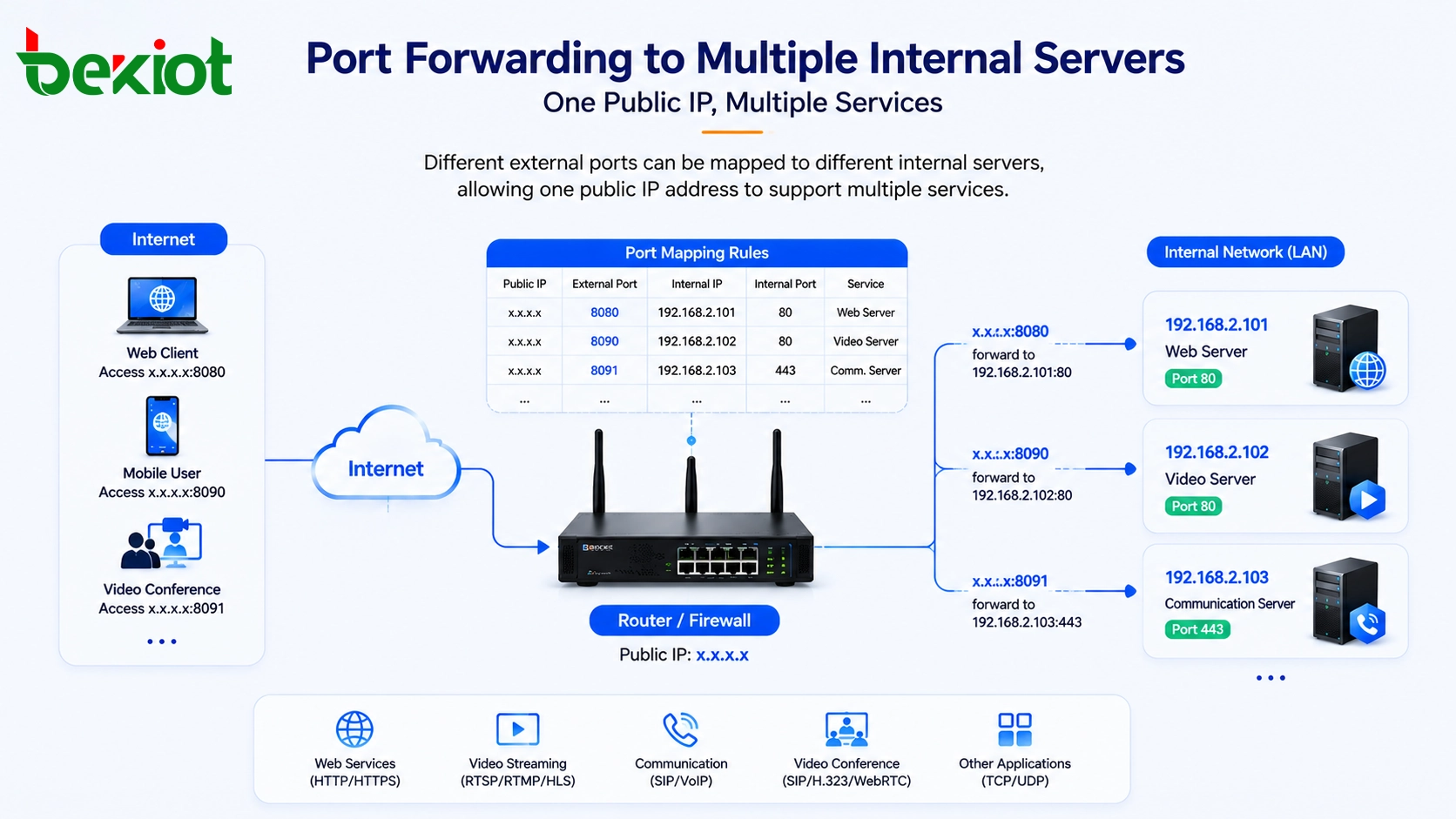

たとえば、内部Webサーバーが3台あり、それぞれのプライベートアドレスが 192.168.2.101、192.168.2.102、192.168.2.103 だとします。プロジェクトには1つのパブリックIPアドレスしかありません。ルーターには、各サーバー向けに異なる外部ポートを設定できます。

実用的なマッピング設計として、192.168.2.101 を公開ポート 8080 に、192.168.2.102 を公開ポート 8090 に、192.168.2.103 を公開ポート 8091 に対応付けます。外部ユーザーが x.x.x.x:8080 にアクセスすると、ルーターはリクエストを 192.168.2.101 に転送します。x.x.x.x:8090 では 192.168.2.102 に、x.x.x.x:8091 では 192.168.2.103 に転送されます。

この方法により、1つのパブリックIPアドレスで複数の内部機器やサービスへアクセスを提供できます。Webサービス、映像プラットフォーム、管理システム、メディアサーバー、会議システム、テスト環境で特に有用です。

設定前にサービスを整理する

ポートマッピングを設定する前に、外部アクセスが必要なすべてのサービスを一覧化する必要があります。各サービスについて、内部IPアドレス、内部サービス用ポート、プロトコル種別、外部公開ポート、アクセス要件を明確にします。この計画がないと、ポート競合や誤った転送ルールが発生しやすくなります。

たとえば、複数の内部サーバーが同じ標準Webポートを使用している場合、公開側では異なる外部ポートで区別します。外部ポートは必ずしも内部サービス用ポートと同じである必要はありません。ルーターは1つの公開ポートで通信を受け取り、ルールに基づいて別の内部ポートへ転送できます。

また、そのサービスがTCP、UDP、またはその両方を使うかを確認する必要があります。Webサービスは通常TCPを使いますが、一部の音声、映像、ストリーミング、リアルタイム通信サービスではUDPまたは混合プロトコルが使われる場合があります。プロトコルが実際のサービス要件と一致していないと、マッピングは正しく見えてもアプリケーションは動作しない可能性があります。

セキュリティと安定性の注意点

ポートマッピングにより内部サービスはパブリックインターネットから到達可能になるため、最初からセキュリティを考慮する必要があります。開放するのは必要なポートだけにします。管理ポート、データベースポート、機密性の高いシステムインターフェースは、強い理由と十分な保護がない限り公開すべきではありません。

アクセス制御はルーターまたはファイアウォールと一緒に計画します。可能であれば、許可する送信元IPアドレスを制限し、安全なログイン方式を使い、強力なパスワードを有効にし、サーバーソフトウェアを更新し、アクセスログを監視します。重要システムでは、公開ポートを直接開放するよりもVPNアクセスの方が安全な場合があります。

安定性も重要です。パブリックIPアドレスが頻繁に変わると、外部機器がサービスに到達できなくなる可能性があります。安定したリモートアクセスが必要なプロジェクトでは、固定パブリックIPまたは信頼できるダイナミックDNSを使うべきです。高可用性が必要な場合は、バックアップ回線、冗長ルーター、監視機構も検討します。

推奨される導入手順

実用的なポートマッピング導入は、明確な手順で進められます。まず、公開アクセスが必要な内部サーバーを確認します。次に、それぞれのプライベートIPアドレスとサービス用ポートを記録します。次に、現場に固定パブリックIPがあるのか、動的パブリックIPなのかを確認します。最後に、互いに競合しない外部ポート番号を定義します。

その後、ルーターまたはファイアウォールで転送ルールを作成します。各ルールには、公開ポート、内部IPアドレス、内部ポート、プロトコル種別を含めます。そしてLAN内だけでなく、外部ネットワークからサービスをテストします。内部テストだけでは、公開アクセスが正しく動作していることを証明できません。

最後に、マッピング表を文書化します。サービス名、内部サーバーIP、内部ポート、公開ポート、プロトコル、目的、保守担当者を記録します。これは、多数のサーバー、映像プラットフォーム、ゲートウェイ、遠隔端末を含むプロジェクトの保守を容易にします。

この方式がよく使われる場所

Webサービス公開

内部Webサーバーは、公開ポートを通じて外部ユーザーに公開できます。管理システム、プロジェクトポータル、サービスプラットフォーム、一時アクセスページに役立ちます。

ドローンと映像ストリーミング

ドローンコントローラー、映像エンコーダー、ストリーミングプラットフォーム、リモート視聴クライアントは、マッピングされた公開ポートを使ってネットワーク間で映像ストリームを送受信できます。

映像監視アクセス

監視プラットフォーム、NVRシステム、カメラゲートウェイ、映像管理サーバーは、閲覧、統合、リモート操作のために外部アクセスを必要とする場合があります。

ビデオ会議と通信システム

一部の会議プラットフォーム、メディアサーバー、SIPシステム、通信ゲートウェイは、外部ユーザーと内部プラットフォームがメディアデータやシグナリングデータを交換するために公開アクセスを必要とします。

リモート保守とプロジェクト引き渡し

プロジェクト実施中、ポートマッピングによりエンジニアは選択されたサービスへ遠隔アクセスし、テスト、設定、トラブルシューティング、システム受入を行えます。作業完了後に不要であれば、マッピングは閉じるか制限するべきです。

まとめ

IPアドレスのポートマッピングは、外部機器がプライベートネットワーク内の選択されたサービスへアクセスできるようにする実用的で広く使われる方法です。プライベートIPアドレスを持つ内部サーバーが、パブリックインターネットから直接到達できない問題を解決します。ルーターまたはファイアウォールで転送ルールを設定することで、公開側の通信を正しい内部サーバーへ送ることができます。

この方式は、1つのパブリックIPアドレスで複数の内部システムをサポートする必要がある場合に特に有効です。8080、8090、8091 などの異なる公開ポートを、192.168.2.101、192.168.2.102、192.168.2.103 などの異なる内部サーバーに割り当てることで、Webサービス、ドローンライブ配信、映像監視、ビデオ会議、その他の通信サービスを柔軟に公開できます。

実際のプロジェクト引き渡しでは、サービス用ポートを理解し、マッピングルールを明確に定義し、正しいプロトコルを選択し、公開ネットワークからテストし、適切なセキュリティ保護を適用することが重要です。適切に計画すれば、ポートマッピングはネットワーク間通信プロジェクトを迅速に稼働させ、より信頼性高く運用する助けになります。

FAQ

ポートマッピングはNATと同じですか？

同じではありません。NATはより広いアドレス変換の仕組みです。ポートマッピングは、パブリックIPとポートに届いた通信を、選択された内部IPとポートへ送る具体的な転送設定です。

パブリックIPアドレスがなくてもポートマッピングはできますか？

通常の方式では難しいです。ルーターが実際のパブリックIPを持たず、通信事業者のCGNAT配下にある場合、外部ユーザーは直接到達できないことがあります。その場合は固定パブリックIP、VPN、リバースプロキシ、クラウドリレーなどが必要になります。

マッピングしたサービスがLAN内では動作するのにインターネットから失敗するのはなぜですか？

原因として、公開IPの誤り、事業者によるポートブロック、プロトコル選択ミス、ファイアウォールのフィルタリング、サーバーのゲートウェイ設定、サービスが想定ポートで待ち受けていないこと、またはルーターが別のNAT機器の背後にあることが考えられます。

公開ポートは内部ポートと同じである必要がありますか？

必ずしも同じである必要はありません。公開ポートは内部サービス用ポートと異なっていてもかまいません。たとえば、ルーターが対応していれば、公開ポート8080を別ポートで動作する内部Webサービスへ転送できます。

ポートマッピングで内部サービスを公開するのは安全ですか？

適切に制御されている場合に限り、安全性を確保できます。必要なポートだけを開き、強力な認証を使い、可能な場合はアクセス元を制限し、ソフトウェアを定期更新し、機密性の高い管理画面をインターネットへ直接公開しないようにします。

ポートマッピング完了後に何を記録すべきですか？

プロジェクトチームは、パブリックIP、外部ポート、内部IP、内部ポート、プロトコル、サービス名、用途、保守担当者を記録するべきです。これにより、複数サーバーが1つの公開アドレスを共有する場合の混乱を防げます。
