多くのユニファイドコミュニケーションプロジェクトでは、電話システムを会議室、指揮センター、大会議室、研修室、または公共放送環境に接続する必要があります。目標は、部屋内で電話を聞こえるようにするだけでなく、遠隔の呼び出し元が会場のマイク、議論、アナウンス、その他の選択されたオーディオソースを聞けるようにすることです。

この種の統合は、電話会議、緊急指令、配信通信、遠隔調整、政府会議室、企業役員会議室、産業制御センター、公共サービス施設で広く使用されています。最新の通信プラットフォームのほとんどはSIPとVoIPに基づいているため、キーとなるのはミキサーのオーディオ入出力をSIPベースの音声エンドポイントに変換することです。

2つのシステムが連携する必要がある理由

電話システムと会議室のサウンドシステムは通常、異なる目的で構築されています。電話プラットフォームはSIP登録、内線番号、呼びルーティング、外線、録音、権限、リモートアクセスを処理します。ミキサーまたはオーディオプロセッサは、マイク、スピーカー、アンプ、イコライゼーション、ルーティング、ゲイン制御、室内音響強化を処理します。

これらの2つのシステムが分離されたままの場合、遠隔の呼び出し元は小型のスピーカーフォンやノートPCのマイクからの音しか聞こえない可能性があり、室内の人は呼び出し元の声をはっきりと聞き取るのに苦労するかもしれません。広い部屋では、音量不足、エコー、音声明瞭度の低下、非効率的な通信につながる可能性があります。

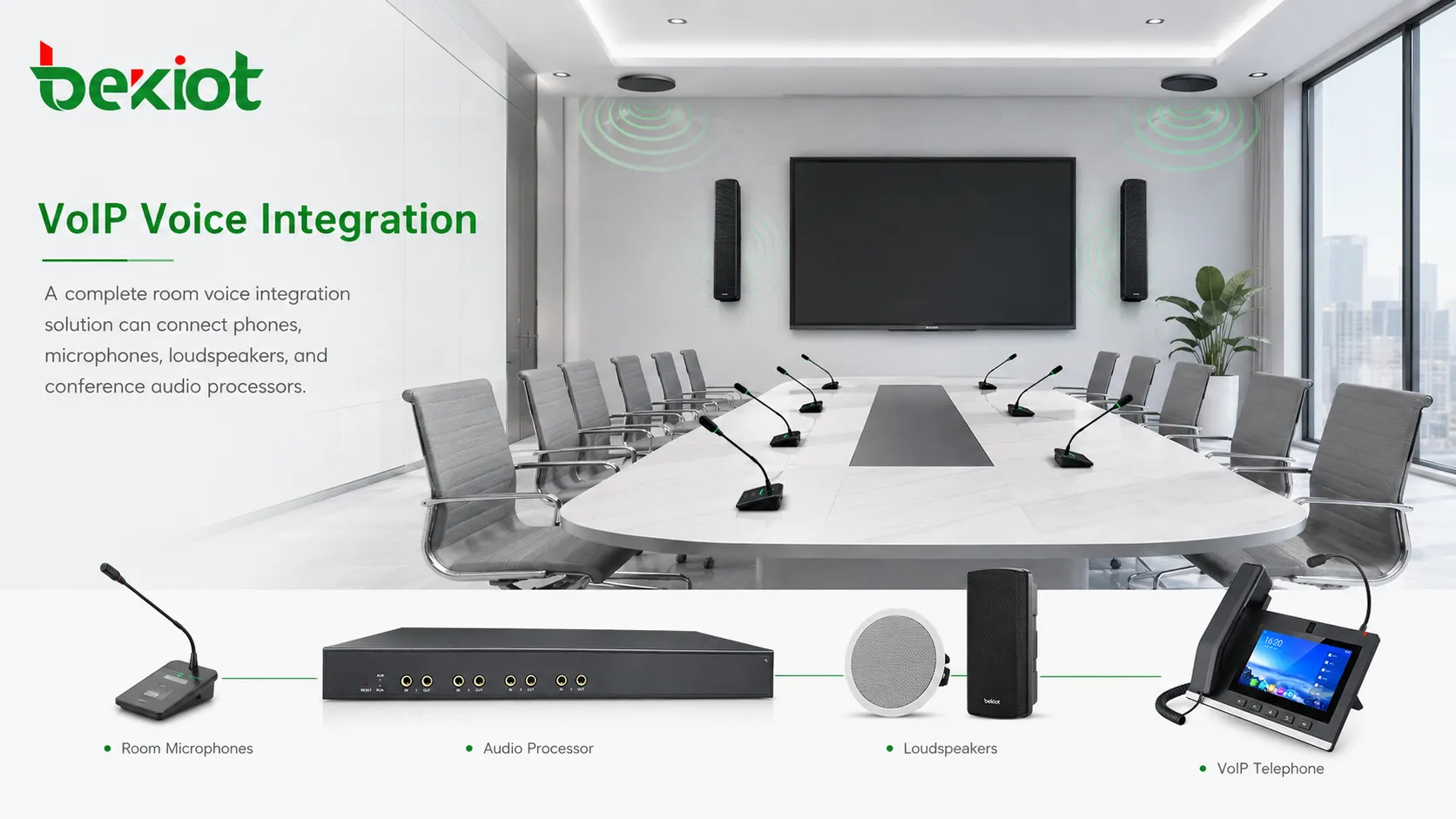

電話音声をミキサーに接続することで、部屋は既存のマイク、スピーカー、アンプ、オーディオプロセッサを利用できます。遠隔ユーザーは通常の電話、SIP内線、配信コンソール、モバイル内線、または外線を通じて部屋に参加できます。ルームオーディオシステムは、独立したサウンドシステムのままではなく、通信ワークフローの一部になります。

中核となる技術的ロジック

ソリューション全体は2つの独立したオーディオパスに基づいています。最初のパスは選択されたルームオーディオを電話システムに送信します。2番目のパスは電話オーディオをルームサウンドシステムに戻します。

ほとんどの場合、ミキサーはAUX出力、グループ出力、マトリックス出力、録音出力、または専用ライン出力を提供します。この信号はSIPオーディオゲートウェイまたはソフトフォンを実行しているコンピュータに送信できます。電話側からの戻りオーディオはミキサーの1つの入力チャンネルに接続され、通常のオーディオソースのように制御できます。

SIPはオープンで広く採用されている音声プロトコルであるため、この統合は多くのIPPBXプラットフォーム、ユニファイドコミュニケーションシステム、配信システム、SIPサーバー、VoIPゲートウェイ、クラウドまたはプライベート音声ネットワークで機能します。正確な配線と設定は異なる場合がありますが、原理は同じです。アナログまたはデジタルのルームオーディオがSIPコールに変換されます。

方法1：SIPオーディオゲートウェイを使用する

ゲートウェイの動作方法

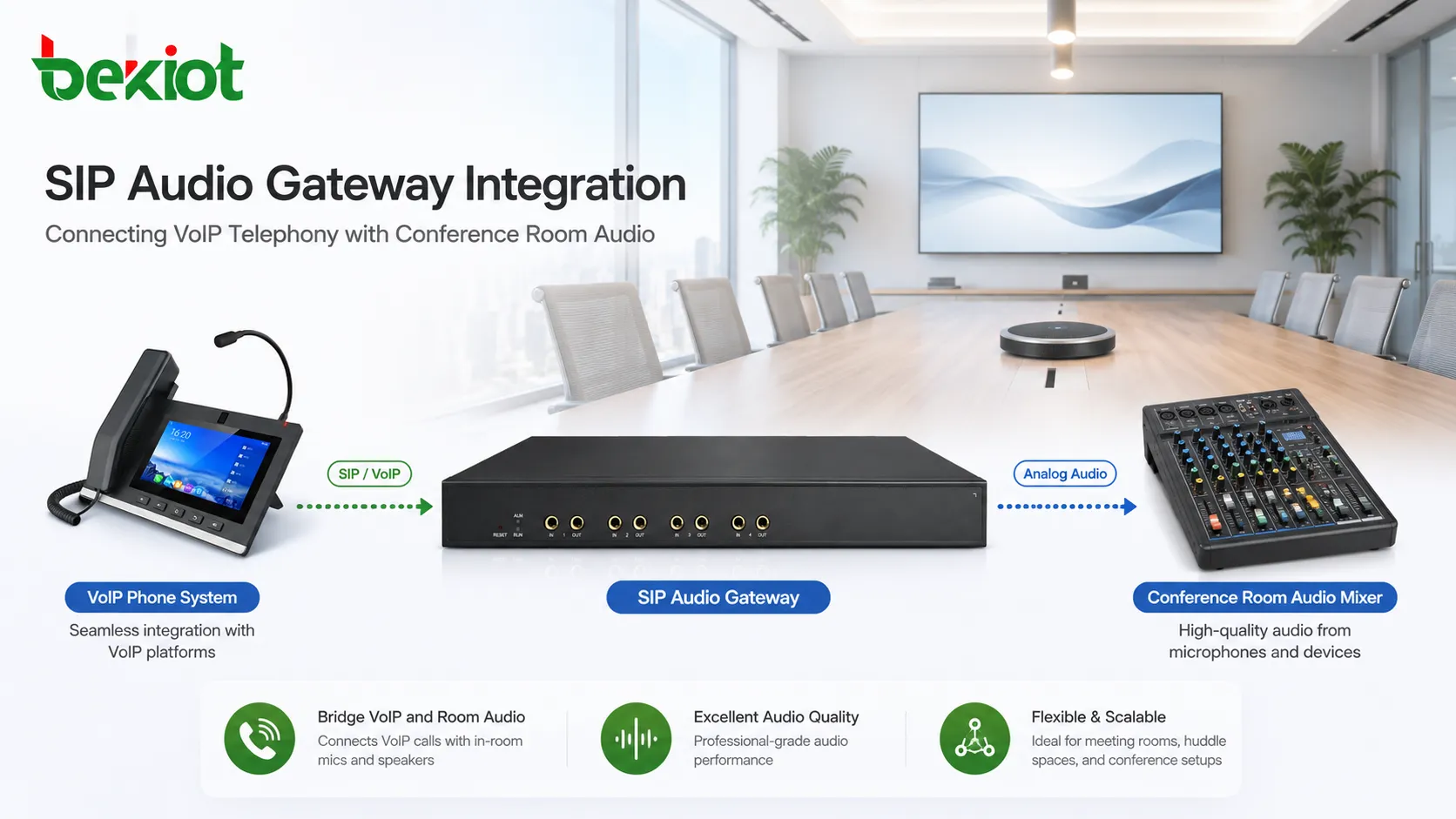

SIPオーディオゲートウェイは通常、固定およびプロフェッショナルな設置に推奨される方法です。オーディオ入出力インターフェースを提供し、SIP内線として電話システムに登録できます。登録が完了すると、会議室オーディオシステムはダイヤル可能な音声エンドポイントになります。

例えば、オペレーターはオーディオゲートウェイに割り当てられた内線番号をダイヤルできます。ゲートウェイは自動的に着信に応答し、選択されたルームオーディオを呼び出し元に送信し、呼び出し元の声をルームサウンドシステムを通じて再生します。これにより、VoIPネットワークと物理的な会場の間に安定したオーディオブリッジが作成されます。

このアプローチは、部屋に頻繁に電話をかける必要がある場合、無人応答が必要な場合、またはシステムをローカルコンピュータユーザーではなく通信プラットフォームで管理する必要がある場合に特に役立ちます。

典型的な配線ロジック

ミキサーのAUX出力、マトリックス出力、または選択されたオーディオ出力はSIPゲートウェイのオーディオ入力に接続されます。これにより、ミキサーによって選択されたマイクやルームオーディオが電話システムに入力できます。

SIPゲートウェイのオーディオ出力はミキサーの1つの入力チャンネルに接続されます。これにより、電話オーディオを他の音源と同様にミキサーで制御できます。オペレーターは音量調整、チャンネルミュート、スピーカーへのルーティング、録音への送信、放送パスへの組み込みが可能です。

プロフェッショナルな環境では、可能な場合はバランスドオーディオ配線が推奨されます。バランスド接続は、特にケーブル距離が長い場合や部屋に多くの電気機器、電源ケーブル、アンプ、スクリーン、制御機器がある場合に、干渉、ノイズ、信号損失を低減するのに役立ちます。

この方法が適しているケース

ゲートウェイ方式は、指揮センター、緊急会議室、企業会議室、研修ホール、配信センター、政府会議室、ホテル会議施設、産業制御室、その他システムが長期間にわたって確実に動作する必要がある固定会場に適しています。

また、プロジェクトで明確な内線管理、自動応答、安定した通話動作、集中保守、通話録音、IPPBXまたはユニファイドコミュニケーションプラットフォームとの統合が必要な場合にも適しています。ゲートウェイは専用のSIPエンドポイントとして動作するため、ユーザーのノートPC、アプリの状態、サウンドカード、オペレーティングシステムのオーディオ設定に依存しません。

方法2：ソフトフォンを使用する

ソフトフォン方式の動作

ソフトフォンは、コンピュータ、タブレット、モバイルデバイスにインストールされるソフトウェアベースの電話クライアントです。多くのIPPBXおよびユニファイドコミュニケーションシステムはソフトフォンの登録をサポートしており、デバイスをSIP内線として機能させることができます。

この方法では、ソフトフォンを実行しているコンピュータが電話ネットワークとルームオーディオシステムの間のブリッジになります。ミキサーはルームオーディオをコンピュータのマイク入力、ライン入力、USBオーディオインターフェース、または外部サウンドカードに送信します。コンピュータのオーディオ出力はミキサーの1つの入力チャンネルに再接続されます。

ソフトフォンが着信に応答するか発信すると、遠隔の呼び出し元はミキサーから送信されたオーディオを聞くことができ、呼び出し元の声はミキサーに戻り、ルームスピーカーまたは選択されたオーディオゾーンを通じて再生されます。

考慮すべき接続ポイント

コンピュータのオーディオインターフェースは、ミキサーのプロフェッショナルなオーディオインターフェースとは異なることがよくあります。ノートPCは3.5mmオーディオジャック、USBサウンドカード、Bluetoothオーディオデバイス、または外部オーディオインターフェースを使用する場合があり、ミキサーは6.35mm TRS、XLR、RCA、端子台、またはバランスドライン入出力を使用する場合があります。

このため、ケーブルは正しく選択または作成する必要があります。信号レベルも確認する必要があります。マイク入力、ライン入力、AUX出力、ヘッドフォン出力、スピーカー出力は異なる信号レベルとインピーダンスを持つ場合があります。不一致があると、音量低下、歪み、エコー、ハム、背景ノイズが発生する可能性があります。

この方法が有用なケース

ソフトフォン方式は、一時的な会議、小規模会議室、モバイル展開、テスト、デモ、遠隔トレーニング、専用SIPオーディオゲートウェイが利用できないプロジェクトに役立ちます。

ただし、無人運用やミッションクリティカルなサイトには通常不向きです。安定性はコンピュータ、オペレーティングシステム、ソフトフォンクライアント、サウンドカード、ネットワーク接続、電源状態、ユーザー操作に依存します。長期的なプロフェッショナル展開には、専用SIPオーディオゲートウェイの方が通常管理が容易です。

より良い統合方法の選択

推奨ソリューションアーキテクチャ

固定プロフェッショナルシステムの場合、推奨アーキテクチャはSIPオーディオゲートウェイまたはSIP互換オーディオインターフェースをミキサーまたはオーディオプロセッサに接続することです。ゲートウェイは通常の内線としてIPPBX、SIPサーバー、配信プラットフォーム、またはユニファイドコミュニケーションプラットフォームに登録します。

遠隔ユーザー、配信オペレーター、外部発信者、またはモバイル内線が割り当てられた番号を呼び出すと、ルームオーディオシステムが通話に参加できます。ミキサーまたはオーディオプロセッサはルーム側のオーディオを制御し、通信プラットフォームはダイヤル、ルーティング、権限、通話接続、録音、内線管理を管理します。

一時的または小規模な利用には、ソフトフォンとコンピュータのオーディオインターフェースを迅速な解決策として使用できます。ただし、実際の運用前にケーブルのマッチング、サウンドカード設定、音量制御、エコー動作を慎重にテストする必要があります。

導入における重要な考慮事項

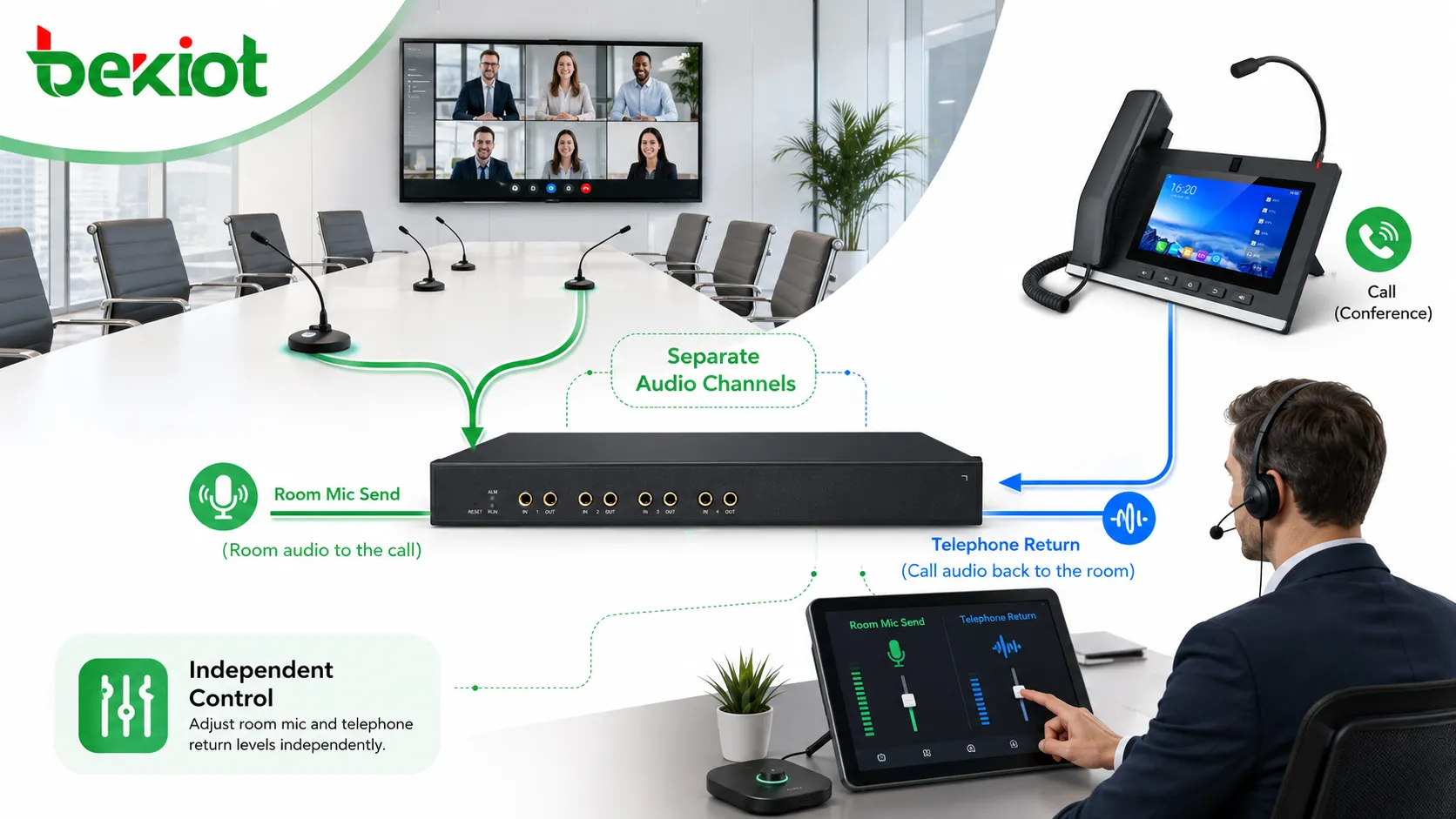

送信パスと戻りパスを分離する

ミキサーから電話システムに送信されるオーディオと、電話システムからミキサーに戻されるオーディオは、2つの別々のパスとして扱う必要があります。これにより、フィードバック、エコー、制御不能なオーディオループを回避できます。

明確なルーティング計画では、どのマイクを電話システムに送信するか、電話オーディオをルームスピーカーに戻すかどうか、どのチャンネルをミックスマイナス出力から除外するかを定義する必要があります。

エコーとフィードバックを制御する

ルームスピーカーの音がマイクに再び拾われて電話側に送り返されると、エコーが発生する可能性があります。広い部屋では、スピーカーの距離、部屋の反射、マイクの配置、ゲインレベルにより問題が顕著になることがあります。

実用的な解決策としては、適切なミキサールーティング、エコーキャンセレーション、マイク近くのスピーカー音量低下、指向性マイク、または会議用オーディオプロセッサの使用が挙げられます。プロフェッショナルな設置では、実際のマイク、実際のスピーカー、実際の通話シナリオでテストを実施する必要があります。

信号レベルとコネクタの適合

プロフェッショナルオーディオ機器とコンシューマーコンピュータインターフェースは常に同じ信号レベルを使用するとは限りません。ミキサーのバランスド出力はコンピュータのマイク入力に直接適合しない場合があります。不適切なマッチングはノイズ、クリッピング、音声の弱体化、不安定な音量を引き起こす可能性があります。

最終設置前に、インターフェースがバランスドかアンバランスか、マイクレベルかラインレベルか、モノラルかステレオか、コネクタタイプがXLR、TRS、RCA、3.5mm、端子台、またはその他の形式かを確認してください。

ネットワークとSIP設定

オーディオ接続はソリューションの一部にすぎません。SIPエンドポイントは通信プラットフォームに正しく登録する必要もあります。ネットワークはゲートウェイまたはソフトフォンとIPPBX、SIPサーバー、または配信プラットフォーム間のSIPシグナリングとRTPメディア伝送を許可する必要があります。

プライベートネットワークの場合は通常簡単です。サイト間展開の場合は、VPN、SBC、NATトラバーサル、ファイアウォールルール、またはセキュアSIP設定が必要になる場合があります。プロジェクトチームは、コミッショニング前に内線番号計画、コーデック互換性、DTMFモード、登録間隔、トランスポートモード、メディアパスを確認する必要があります。

システムが緊急指令や運用配信で使用される場合、ネットワークの信頼性がより重要になります。冗長ネットワークリンク、バックアップ電源、安定したスイッチ、明確なIPアドレス計画により、重要な会議や緊急時における通話中断のリスクを軽減できます。

コミッショニングと受け入れテスト

配線とSIP登録が完了したら、実際の運用条件下でシステムをテストする必要があります。基本テストには、着信、発信、自動応答、ルームマイク収音、電話戻りオーディオ、ミュート制御、音量調整、長時間通話の安定性を含める必要があります。

設置者はまた、発信者が室内の話者をはっきりと聞けるか、室内が発信者をはっきりと聞けるか、エコー、フィードバック、遅延、クリッピング、背景ノイズがないかを確認する必要があります。テストは1回の短い通話に限定すべきではありません。異なるマイク位置、スピーカーレベル、話す距離を検証する必要があります。

録音、放送、配信連携を含むプロジェクトの場合、受け入れテストでは電話オーディオが正しい出力パスに含まれているか、ルームオーディオが正しく録音されているか、緊急通話や優先通話が計画されたワークフローに従って処理できるかも確認する必要があります。

オーディオプロセッサでの同じロジックの適用

多くの最新の会議室は従来のアナログミキサーを使用しなくなりました。代わりに、会議用オーディオプロセッサ、DSP、マトリックスプロセッサ、またはデジタルオーディオシステムを使用します。統合の原理は依然として同様です。

プロセッサは電話システム用のオーディオ出力を提供し、入力チャンネルを通じて電話戻りオーディオを受信します。違いは主にインターフェースタイプ、ルーティング設定、エコーキャンセル機能、ソフトウェア制御方法にあります。

ユニファイドコミュニケーション、配信、緊急指令、またはハイブリッド会議を含むプロジェクトでは、これによりオーディオプロセッサが全体的な音声ソリューションの重要な部分になります。マイク、スピーカー、録音、遠隔発信者、ルームオーディオルーティングをより集中管理できます。

メンテナンスと長期運用

システム納入後、内線番号、SIPアカウント、配線図、ミキサーチャンネル名、ケーブルタイプ、ルーティングロジックを明確に文書化する必要があります。これにより、将来のメンテナンスチームが電話システムとオーディオシステムの接続方法を理解しやすくなります。

固定設置では、電話戻りオーディオに使用するミキサーチャンネルと電話送信オーディオに使用する出力にラベルを付けると便利です。これにより、後のルームメンテナンス中に誤って音量を変更したりケーブルを取り外したりするリスクを低減できます。

特に指揮センター、緊急会議室、日常的に使用されないが必要なときに即座に動作しなければならない施設では、定期的なテストも推奨されます。短い予定通話テストにより、SIP登録、オーディオパス、スピーカー出力、マイク収音が正常であることを確認できます。

よくある質問

電話システムをミキサーに直接接続できますか？

通常、オーディオ変換デバイスやソフトフォンパスなしで直接接続すべきではありません。電話システムはSIPシグナリングと音声コーデックを使用し、ミキサーはアナログまたはデジタルオーディオ信号を使用します。2つのシステムを橋渡しするにはゲートウェイ、ソフトフォン、または互換性のあるインターフェースが必要です。

バランスドオーディオ接続は必須ですか？

常に必須ではありませんが、プロフェッショナルな部屋、長いケーブル配線、または電気的ノイズの多い環境では推奨されます。バランスド配線は干渉を低減し、オーディオの安定性を向上させることができます。

このソリューションは緊急指令システムで動作しますか？

はい。同じ統合方法を緊急指令室、配信センター、制御室で使用できます。電話プラットフォームは現場からの通話、外線、SIP内線、モバイルユーザーをルームオーディオシステムに接続できます。

納入前に何をテストすべきですか？

システムは通話接続、ルームマイク収音、電話戻りオーディオ、エコー、フィードバック、音量レベル、自動応答、ルーティング動作、長時間安定性についてテストする必要があります。録音や配信連携が必要な場合は、それらのワークフローもテストする必要があります。
