マルチメディア指揮・指令システムは、音声通話、無線通信、ビデオフィード、GIS位置情報、緊急アラート、現場情報を単一の運用環境に統合します。従来の電話音声を中心とした指令システムとは異なり、オペレーターは何が起こっているかを視覚的に把握し、要員の位置を特定し、異なるネットワーク間で通信し、対応プロセス全体を記録することができます。

必要な機器は、現場で既に利用可能な通信リソースによって異なります。工場では産業用電話、無線システム、ビデオ監視を接続する必要があるかもしれません。運輸事業者は無線カバレッジ、モバイルユーザー、GIS追跡に焦点を当てるでしょう。公共安全機関では、インシデント計画、ビデオ返送、録音、複数部門間の通信も必要になる場合があります。

システムの目的は、単にIPネットワーク上により多くのデバイスを配置することではありません。その価値は、個別の通信リソースを調整された対応プロセスに変えることにあります。オペレーターは、イベントを受信し、影響を受けたエリアを特定し、適切な要員に連絡し、進捗を監視し、複数の独立したシステム間を行き来することなく完全な記録を取得できるべきです。

運用対応プロセスから始める

機器の選択は、インシデントがどのように検出、報告、処理されるかから始めるべきです。システムは、接続されていない通信デバイスの寄せ集めを提供するのではなく、運用チェーン全体をサポートする必要があります。

典型的な対応プロセスには以下が含まれます：

1. アラーム、電話呼、無線メッセージ、またはビデオイベントを受信する。

2. プラットフォームがソース、場所、担当部門を特定する。

3. ディスパッチャーが音声、ビデオ、またはGIS情報を通じて状況を確認する。

4. 電話、無線、モバイル端末、または公共放送チャネルを通じて関連チームに連絡する。

5. 必要に応じて事前定義された指示または緊急計画を起動する。

6. 通話、録音、メッセージ、オペレーターの操作を後で確認できるように保存する。

このワークフローによって、必要なサーバー、ゲートウェイ、コンソール、端末が決まります。また、一般的な導入の問題、すなわち、オーディオ、シグナリング、ビデオ、ステータス情報を交換できるか確認せずに個別にデバイスを購入することを防ぐのに役立ちます。

機器リストを最終決定する前に、各通信経路をマッピングする必要があります。設計では、誰が通信を開始するか、どのネットワークがそれを運ぶか、どのオペレーターがそれを受信するか、主要ルートが利用できない場合に何が起こるかを特定する必要があります。これにより、設置を開始する前に不足しているインターフェースとバックアップ要件が明らかになります。

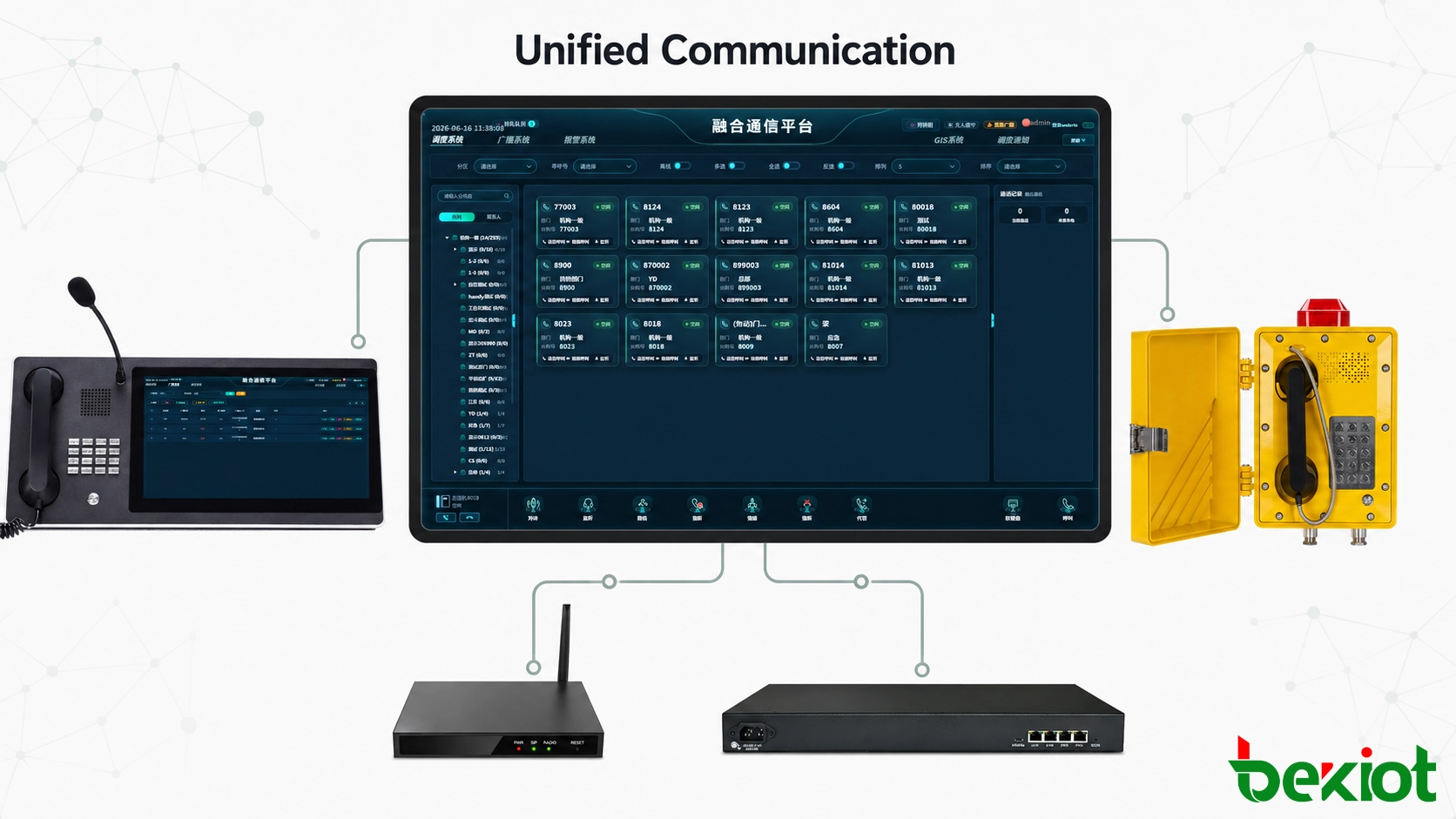

通信プラットフォームがシステムの中核を形成する

中央プラットフォームは、ディスパッチャーと接続デバイスが使用する制御およびアプリケーションサービスを提供します。統合インターフェースからユーザー、組織、通信リソース、権限、グループ、運用記録を管理します。

適切なプラットフォームには以下の機能が含まれる場合があります：

• 個人、グループ、緊急音声通話

• ビデオ通話、ライブビデオ返送、ビデオ配信

• プライベートまたはパブリックネットワークでのプッシュツートーク通信

• GIS位置情報とモバイル要員の追跡

• 指令指示とステータス確認

• 緊急計画と対応手順の管理

• 音声録音、ビデオ録画、操作ログ

• アラーム、監視、ビジネスシステムとの統合

録音は指揮環境において特に重要です。プラットフォームは、通話、プッシュツートークセッション、ビデオイベント、指令操作を正確なタイムスタンプ付きで保存する必要があります。これらの記録は、インシデントの再構築、運用評価、責任追跡をサポートします。

プラットフォームは、通信リソースを運用用語で表示できるようにする必要もあります。無線をポート番号で、電話を技術的アドレスで表示する代わりに、コンソールには「セキュリティチーム」「メンテナンス無線」「北ゲート」「制御室」「緊急グループ」などの名前を表示できます。

ロールベースの権限も同様に重要です。通常のオペレーターは割り当てられた部門とチャネルへのアクセスのみが必要かもしれませんが、監督者は部門横断的な通話、緊急グループの起動、録音レビューを必要とする場合があります。日常権限と緊急権限を分離することで、偶発的な操作を減らし、重要な機能を許可されたユーザーが利用できるようにします。

マルチサイト展開では、プラットフォームは本社、支社、遠隔施設間で一貫したディレクトリとリソース構造を維持する必要があります。ローカルリソースは物理サイトに関連付けられたまま、選択されたチャネル、内線、インシデント情報は中央指令センターと共有されます。

関連ソリューション： Becke コンバージドコミュニケーションシステム は、音声、ビデオ、無線、指令、アラーム、フィールド通信リソースを統合運用プラットフォームで接続します。

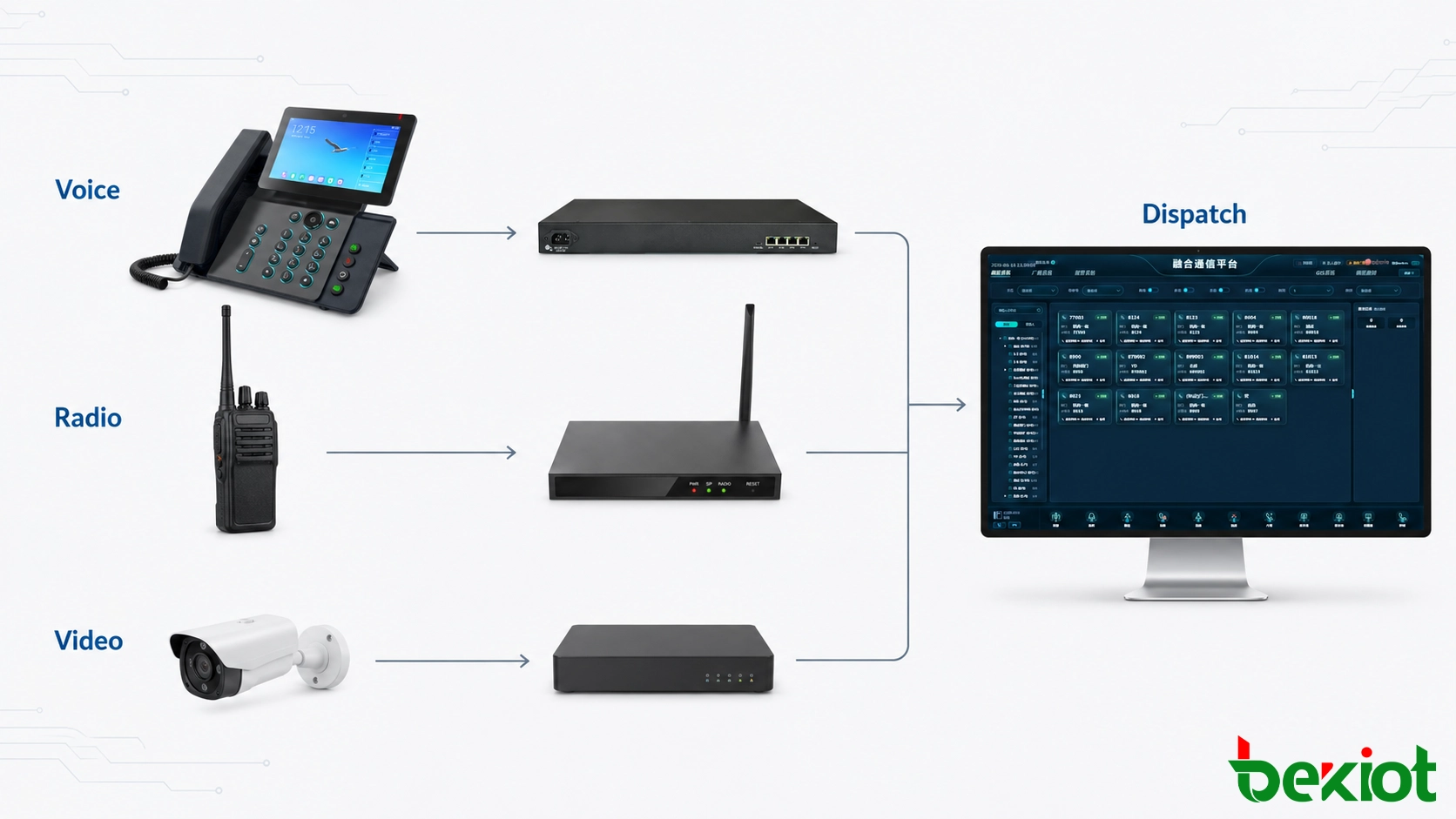

ゲートウェイは以前は分離されていたネットワークを接続する

ほとんどのプロジェクトには、異なる時期に構築され、異なるプロトコルに基づく機器が含まれています。ゲートウェイは、これらの既存システムの価値を維持しながら、その通信リソースを中央プラットフォームで利用可能にします。

ゲートウェイの選択は、接続の両側で利用可能なインターフェースと制御機能に基づくべきです。基本的な通話経路には音声変換だけでも十分かもしれませんが、運用統合には通話ステータス、発信者識別、PTT制御、チャネル選択、障害報告なども必要になる場合があります。

音声ゲートウェイ

指令プラットフォームがアナログ電話、公衆電話回線、レガシーPBX、その他の音声ネットワークと通信する必要がある場合、音声ゲートウェイが使用されます。利用可能なインターフェースに応じて、従来の電話接続をSIPベースの通信リソースに変換できます。

統合後、ディスパッチャーは無線やビデオ操作に使用されるのと同じコンソールから、固定電話、外部番号、または現場内線に通話できます。必要なゲートウェイポートの数とタイプは、既存の回線、予想される同時通話数、バックアップ要件から計算する必要があります。

サイト調査では、アナログ電話に接続されたインターフェースと、電話回線やPBXトランクに接続されたものを区別する必要があります。ダイヤルルール、発信者ID形式、番号プレフィックス、ビジー検出、緊急ルーティングも検証する必要があります。これらの詳細は、統合された通話が指令コンソールに到達した後に予測通りに動作するかを決定します。

関連製品： Becke VoIPゲートウェイ

無線統合のためのRoIPゲートウェイ

運輸、公益、製造、鉱業、公共安全の組織は、しばしばプライベート無線ネットワークを運用しています。これらはPDT、DMR、TETRA、または従来のアナログ無線技術に基づく場合があります。このようなネットワークは通常、独立したシステムとして設計されており、SIP電話、指令アプリケーション、または遠隔制御室と自動的に通信することはできません。

Radio over IPゲートウェイは、無線音声とプッシュツートーク制御をIPネットワークで転送できるトラフィックに変換します。これにより、許可されたディスパッチャーは、各オペレーター位置に個別の無線機を設置することなく、遠隔の無線チャネルを監視および送信できます。

ゲートウェイベースの統合は、既存の無線システムを交換または大幅に変更する複雑さを軽減できます。ただし、統合の深さは設計時に確認する必要があります。基本インターフェースは音声、受信ステータス、PTT制御を提供するかもしれませんが、加入者識別、トークグループ切り替え、無線ステータスなどの機能には追加のシグナリングやシステムレベルインターフェースが必要になる場合があります。

接続された各チャネルは、明確な名前、場所、許可されたユーザーグループを持つ運用リソースとして定義されるべきです。オーディオレベル、PTTタイミング、受信検出、ネットワーク遅延は、コミッショニング中に調整する必要があります。制御タイミングの設定が不適切だと送信の先頭が切れることがあり、オーディオレベルが正しくないと、弱い、歪んだ、または一貫性のない音声が発生する可能性があります。

関連製品： Becke RoIPゲートウェイ

ビデオアクセスとトランスコーディング

ビデオリソースは、監視カメラ、ボディーカメラ、ドローン、モバイル端末、ビデオ会議システム、またはポータブル監視デバイスから来る場合があります。これらのソースは、異なるシグナリング方法、ビデオコーデック、ストリーミングフォーマットを頻繁に使用します。

ビデオアクセスまたはトランスコーディングゲートウェイは、これらのリソースを集約し、ソースフォーマットがプラットフォームで直接サポートされていない場合にメディアを変換できます。一般的なプロジェクト要件には、H.264とH.265間の変換、および異なるネットワーク条件に合わせた解像度、フレームレート、ビットレートの調整が含まれます。

接続されたシステムに応じて、統合にはGB/T 28181、RTSP、RTMP、RTP、FLV、HLS、WebRTC、またはSIPが関与する場合があります。プロトコルサポートだけでは十分ではありません。設計では、認証、ストリームアドレッシング、コーデック互換性、レイテンシー、同時ビデオセッション数も確認する必要があります。

ライブ指令ビデオは、アーカイブされた監視再生とは異なる設計をすべきです。オペレーターは通常、インシデント発生時に迅速に開く低遅延ビューを必要とし、録画システムは画質とストレージ効率を優先する場合があります。したがって、プラットフォームは、利用可能な高解像度フィードをすべてコンソールに送信するのではなく、各タスクに適したストリームを要求するべきです。

オペレーターとフィールドチームには適切なエンドポイントが必要

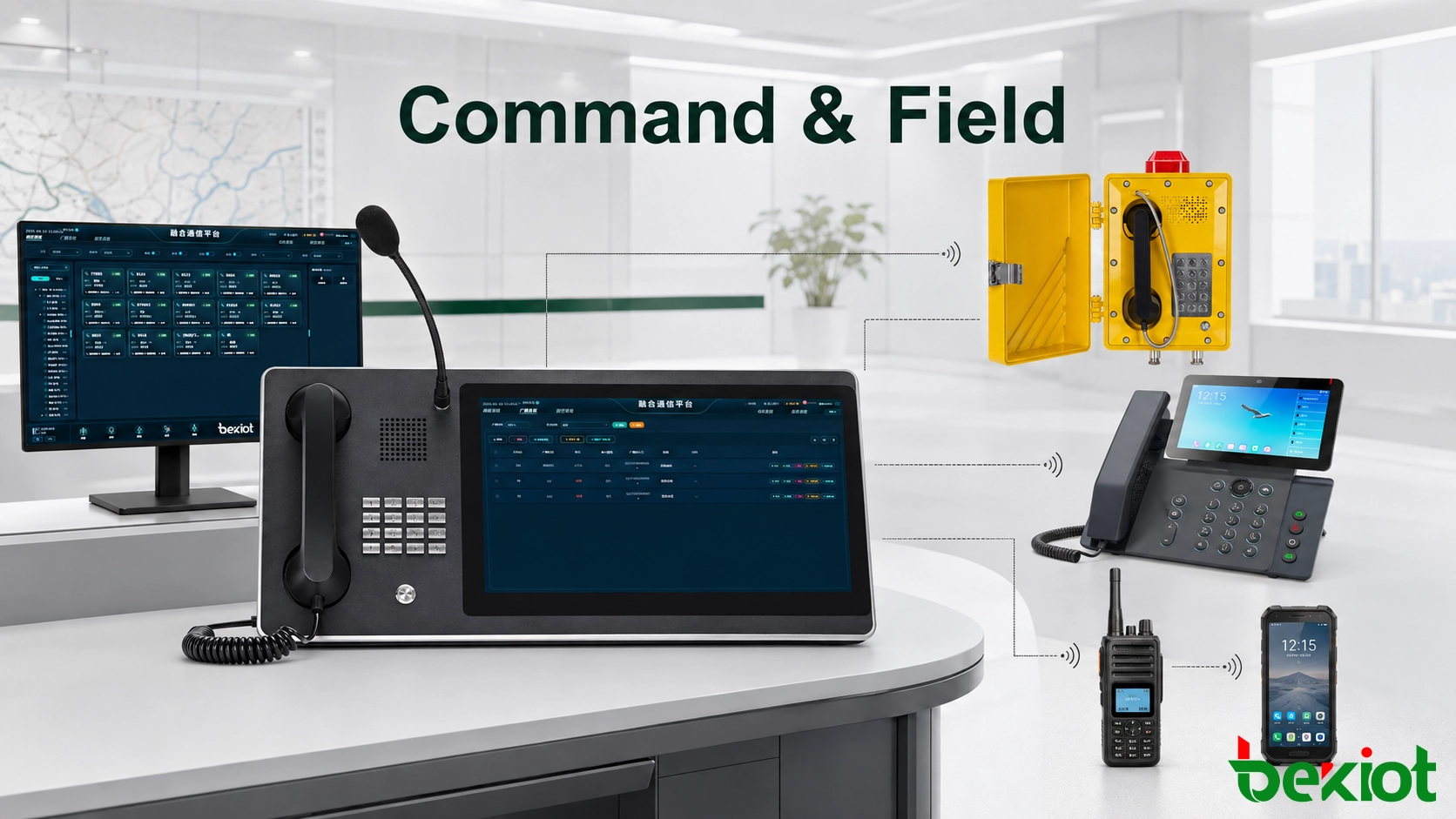

指令コンソール

指令コンソールはオペレーターの主要な作業位置です。連絡先、グループ、無線チャネル、地図、ビデオウィンドウ、アラーム、インシデント記録への迅速なアクセスを提供し、オペレーターが無関係なアプリケーション間を繰り返し切り替える必要がないようにすべきです。

コンソールは、ワークステーションにインストールされたソフトウェア、またはタッチスクリーン、ハンドセット、マイク、スピーカーを備えた統合ハードウェア端末の場合があります。オペレーターが電話と無線通信を分離する必要がある場合、デュアルハンドセット設計が役立ちます。マルチスクリーンワークステーションは、1つのディスプレイを通信制御に、別をGISに、3つ目をビデオまたはインシデント情報に割り当てることができます。

ビデオウォールを備えた指令センターの場合、ワークステーションまたは可視化システムは、地図、カメラフィード、インシデント情報をマトリックスコントローラーまたはディスプレイプロセッサーに送信できます。重要なのは画面の数ではなく、プレッシャーの高いイベント中に重要な情報が可視で操作しやすい状態を保つことです。

コンソールレイアウトはオペレーターの優先事項を反映すべきです。緊急通話、アクティブな無線チャネル、未確認のアラームは、ルーチンの連絡先よりも視覚的に強調する必要があります。PTT、グループ通話、通話転送、インシデント記録などの頻繁に使用されるアクションは、複数のメニューを開かなくてもアクセス可能であるべきです。

関連製品： Becke指令コンソール

モバイルおよび固定通信端末

フィールド端末は、外見だけでなく作業条件に応じて選択する必要があります。公衆ネットワークプッシュツートークアプリケーションは、一般的に4Gまたは5G対応の堅牢なスマートフォンに導入されます。これらのデバイスは、適切なアプリケーションとネットワークカバレッジが利用可能な場合、グループ通信、ビデオ返送、位置情報、画像レポート、タスク確認をサポートできます。

その他のエンドポイントオプション：

• オフィス、警備室、固定当直場所向けIP電話

• 視覚確認が必要な場所向けビデオ電話

• 騒音、粉塵、屋外環境向け産業用電話

• ゲート、トンネル、無人エリア向け緊急インターホン

• モバイルビデオとイベント記録用ボディーカメラ

• ハンズフリー現場運用のためのスマートヘルメットまたはウェアラブル端末

• RoIPリソースを介して接続される無線ハンドセットと車載無線機

単一のプロジェクトで複数の端末タイプが使用される場合があります。ディスパッチャーは、同じインシデント内でSIP電話を通じてオフィス要員と、プライベート無線を通じてメンテナンスチームと、4G/5G端末を通じてモバイルスーパーバイザーと話すことができます。

各設置ポイントの環境要件を確認する必要があります。騒音レベル、気象暴露、粉塵、温度、衝撃リスク、利用可能な電源、手袋の必要性はすべて端末選択に影響を与える可能性があります。標準的なオフィス電話は制御室には適しているかもしれませんが、積み込みエリア、トンネル入口、露出した産業ステーションでは信頼性が低い場合があります。

実際のプロジェクト条件に基づいて機器リストを作成する

すべてのマルチメディア指令プロジェクトに普遍的な部品表は存在しません。信頼できる機器リストは、ハードウェアを選択する前にユーザー、ネットワーク、場所、対応手順をマッピングすることによって作成されます。

設計チームは以下を確認する必要があります：

• 同時にプラットフォームを使用するオペレーターの数

• 保持しなければならない電話、無線、ビデオシステム

• 監視および送信が必要な無線チャネルの数

• モバイルユーザーが音声、ビデオ、位置情報、メッセージングを必要とするかどうか

• どのサイトが公衆ネットワーク、プライベートWANリンク、またはローカル運用に依存しているか

• 音声、ビデオ、オペレーター操作を記録する必要があるかどうか

• どのアラームまたは外部アプリケーションが通信ワークフローをトリガーする必要があるか

• ユーザー、グループ、チャネル、緊急操作に適用される権限

最終ソリューションは通常、中央通信プラットフォーム、1台以上のオペレーターコンソール、既存ネットワークに必要なゲートウェイ、各作業環境向けに選択された端末で構成されます。録音、ストレージ、ネットワークセキュリティ、時刻同期、システム監視は、オプションの追加ではなくアーキテクチャの一部として扱うべきです。

機器スケジュールは、デバイス数量だけでなく、設置場所、インターフェースタイプ、接続システム、電源、担当ユーザーグループも特定するべきです。これにより、部品表と運用設計の間に直接的な関係が生まれ、後のテストとメンテナンスが容易になります。

段階的な展開がしばしば実用的です。まずコアとなる音声および無線通信を確立し、その後ビデオ、GIS、モバイルアプリケーション、自動化されたアラームワークフローを追加できます。このアプローチは、コミッショニングリスクを低減し、後続の拡張のためにアーキテクチャをオープンに保ちます。

よくある質問

中央サーバーへの接続が中断された場合、システムは動作を継続できますか？

それはアーキテクチャに依存します。高可用性が要求されるプロジェクトでは、サーバー冗長性、ローカルサバイバビリティ、フォールバック通信経路を定義する必要があります。重要なサイトでは、WAN障害時にも必須通信が利用可能になるように、ローカルコール処理または直接無線操作が必要になる場合があります。

ネットワーク帯域幅はどのように見積もるべきですか？

音声とビデオを別々に計算し、シグナリングトラフィックと運用マージンを追加します。音声需要はコーデックと同時通話数に依存します。ビデオ需要は、解像度、フレームレート、コーデック、シーン複雑性、同時ストリーム数によって大きく変動します。代表的なストリームをテストすることは、理論的なビットレート値だけに依存するよりも信頼性が高いです。

プラットフォームはオンプレミスとクラウドのどちらに展開すべきですか？

オンプレミス展開は、ローカルネットワーク、録音、プライベートシステムとの統合を直接制御できます。クラウド展開は、マルチサイトアクセスと集中管理を簡素化できます。重要なローカルサービスを利用可能にしつつ、遠隔サイトが集中管理を必要とする場合、ハイブリッド設計がより適しているかもしれません。

システム受け入れテストには何を含めるべきですか？

受け入れテストは、孤立したデバイスではなく、完全な運用シナリオをテストすべきです。典型的なテストには、緊急通話処理、無線送信、ビデオ検索、ユーザー権限、録音再生、アラーム起動、ネットワーク中断、復旧手順、異なる端末タイプ間の通信が含まれます。
