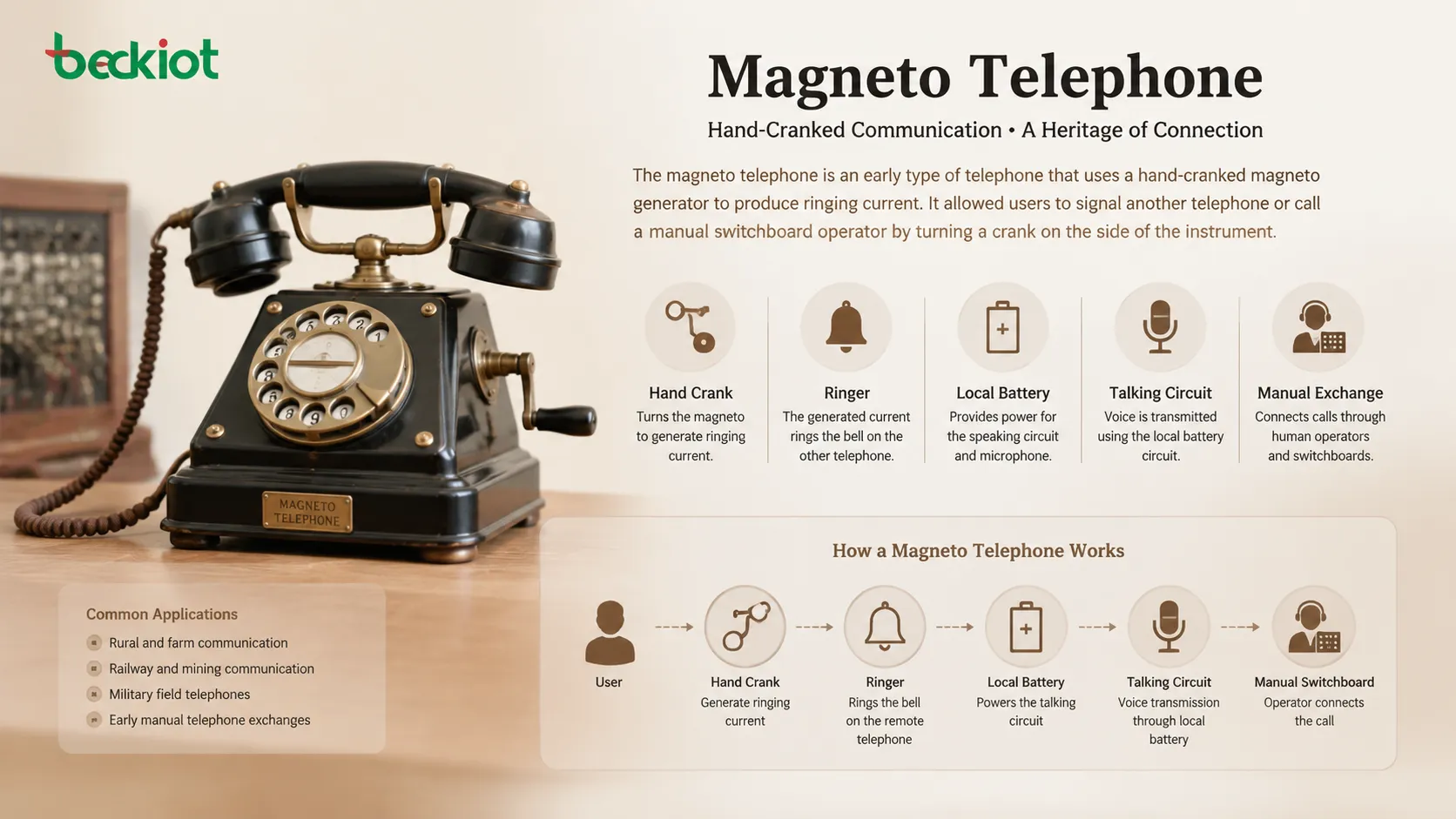

磁石式電話は、手回し式の磁石発電機で呼出し電流を発生させる初期の電話機です。自動交換機、デジタル交換、VoIP、現代的な電話網が一般化する前、利用者は電話機側面のクランクを回して、相手の電話機や手動交換台の交換手に呼出しを知らせていました。

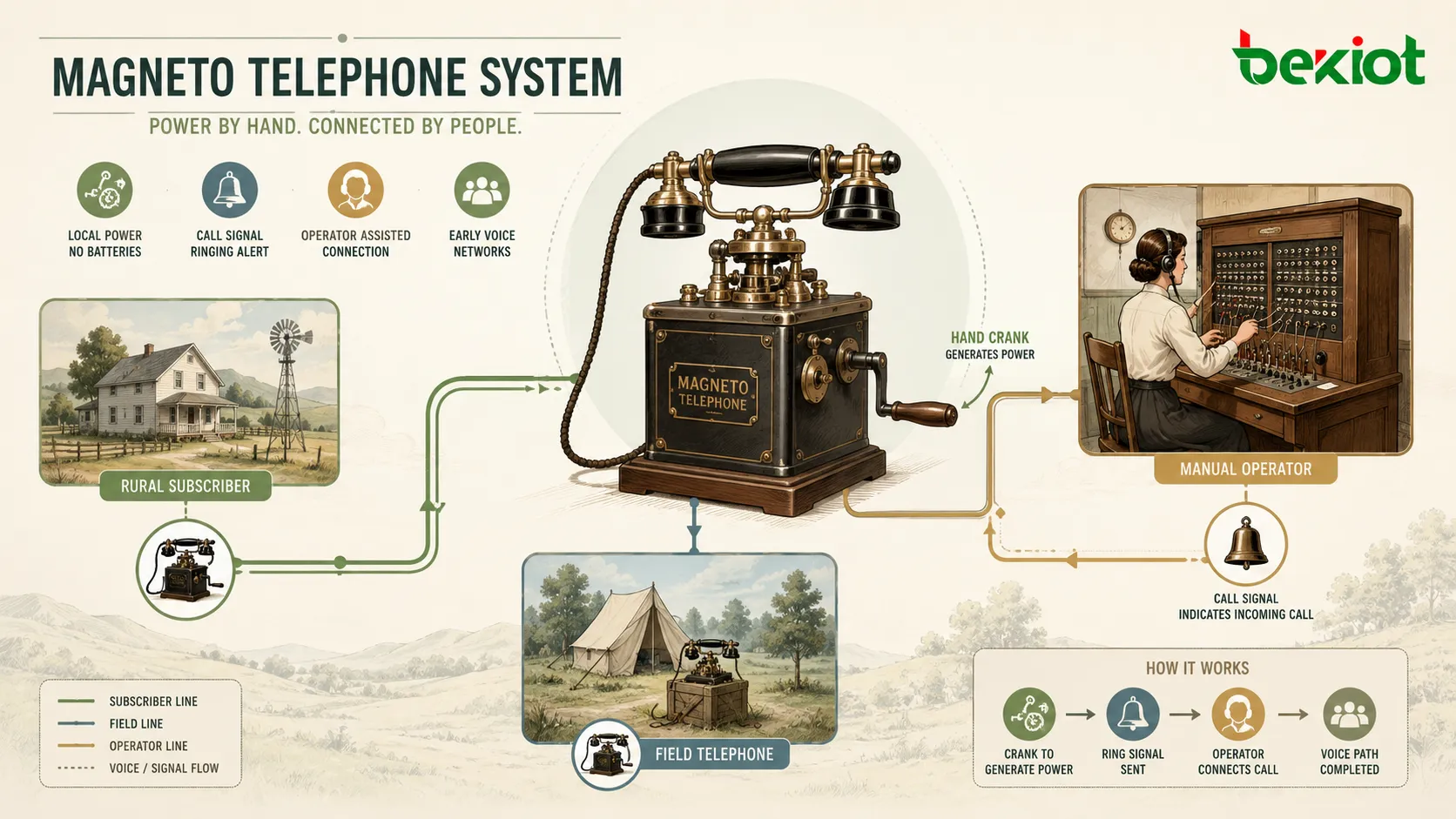

この種の電話は、ローカル電池式電話システム、農村回線、野外通信、鉄道通信、鉱山、軍用野戦電話、邸宅、農場、初期の手動交換局と深く関係していました。その設計は通信史の重要な段階を示しており、呼出し信号は利用者側で発生させ、音声伝送はローカル電池で給電される別の通話回路に依存していました。
手回し呼出しという考え方
この電話で最も目立つ特徴はクランクハンドルです。利用者がハンドルを回すと、電話機内部の小型発電機が交流電流を発生させます。その電流は回線を通って遠端のベルを鳴らしたり、手動交換局の交換手に知らせたりします。
これは、初期の電話網が常に中央から呼出し電源を供給できたわけではないため有用でした。多くの農村システムや小規模な私設システムでは、利用者の電話機自体が注意を引くための電気信号を作る必要がありました。したがってクランクは装飾ではなく、信号送出機構でした。
単純なポイント・ツー・ポイント接続では、クランクを回すことで同じ一対の線につながった相手電話機のベルを鳴らせました。交換局方式では、交換台の信号灯やドロップ表示を動作させ、加入者が通話を希望していることを交換手に知らせました。
クランクの背後にある動作原理
磁石発電機
磁石発電機は小型の手動発電装置です。通常、永久磁石、回転電機子、歯車、クランクハンドルで構成されます。利用者がクランクを回すと、歯車機構が磁界内で電機子を素早く回転させます。
この動きによって、電磁ベルを鳴らすのに適した交流電流が発生します。クランクを速く安定して回すほど、呼出し信号は強く一貫したものになります。
呼出し回路
呼出し回路は通常の音声経路とは分かれています。クランクが回されると、磁石発電機の出力が回線に接続され、呼出し電流が遠端のベルや交換台の表示器に届きます。
多くの設計では、使用していないときに磁石発電機を通話回路から切り離すスイッチが備えられています。これにより、発電機回路が通常の音声通信を妨げることを防ぎます。
通話用のローカル電池
多くの磁石式電話はローカル電池式電話でもあります。つまり、音声送話器、しばしば炭素マイクロホンは、電話機の近くまたは内部に置かれた乾電池や湿電池から電力を受けます。
電池は通常、呼出し電流を供給するものではありません。代わりに通話回路へ電力を供給し、音声が電流を変調して回線を通り受信側電話機へ届くようにします。
受話器と送話器
送話器は話者の声の振動を電気的変化に変換します。反対側の受話器はその電気的変化を再び音に戻します。初期の電話では、送話器は本体に固定され、受話器は耳に当てて使うなど、送話器と受話器が分かれていることが多くありました。
現代の電話と比べると音質は限られていましたが、その原理は当時としては革新的でした。話し言葉をリアルタイムで電線を通じて遠くへ届けられたからです。
機器内部の主要部品
| 部品 | 主な機能 | 重要な理由 |
|---|---|---|
| 手回しクランク | 利用者が磁石発電機を手動で回せるようにします。 | 別の電話や交換手を呼び出すための信号動作を作ります。 |
| 磁石発電機 | 呼出し用の交流電流を発生させます。 | 中央の呼出し電源に頼らずローカル呼出しを可能にします。 |
| ローカル電池 | 音声用の炭素送話器に電力を供給します。 | 回線上の音声伝送を支えます。 |
| ベルまたはリンガー | 呼ばれたときに聞こえるベル音を出します。 | 相手または交換手からの呼出しを利用者に知らせます。 |
| フックスイッチ | 受話器を上げる・戻す動作で回路状態を変えます。 | 待機、通話可能、切断の状態を制御します。 |
| 回線端子 | 電話機を外部導線に接続します。 | 機器を別の電話、交換機、野外回線へ結びます。 |
一般的な呼出し手順
利用者はまず受話器を持ち上げるか、電話機を発信できる状態にします。次にクランクを回して呼出し電流を発生させます。単純な回線で別の加入者につながっていれば相手側のベルが鳴り、手動交換局につながっていれば交換手に信号が届きます。
相手または交換手が応答すると、通話回路が有効になります。ローカル電池が送話器に電力を供給し、双方は回線を通して会話します。会話が終わると受話器をフックに戻し、電話機の設計に応じて回路が開放または切り替えられます。
手動交換システムでは、交換手が中心的な役割を担いました。加入者はクランクを回して交換手と話し、接続先を伝え、交換手がコードを交換台に差し込んで通話を接続するのを待ちました。
磁石式電話は、機械的な動作と電気通信を組み合わせたものでした。手回しクランクが呼出し信号を作り、電池で給電された通話回路が音声を運びました。
歴史的背景
初期の手動ネットワーク
電話の初期には、自動ダイヤルはまだ存在していませんでした。通話は通常、手動交換台の交換手によって接続されました。加入者は交換手に知らせる手段を必要としており、手回し磁石発電機は実用的な解決策でした。
この設計は、中央給電や高度な交換設備がまだ整っていない地域へ電話サービスが広がる際に特に有用でした。電話機自体が呼出し信号を作れるため、複雑な外部設備への依存を減らせました。
農村部と長距離回線での利用
農村の電話線は長距離にわたり、小さな集落を結ぶことがよくありました。中央の電池や呼出し装置を設置・保守することは高価または非現実的でした。そのため、ローカル電池式の磁石電話は農場、邸宅、村、遠隔事業所で広く使われました。
一部の農村回線は共同線で、複数の加入者が同じ物理回線を共有していました。異なる呼出しパターンによって、どの加入者への呼出しかを識別できました。利用者は自分の割り当てられた鳴り方を聞き分ける必要があり、電話利用には技術的な面と社会的な面がありました。
現場通信と軍用通信
磁石式の野戦電話は、一時的または過酷な通信システムでも使われました。一対の線で接続でき、現代的な交換機なしに動作しました。そのため、軍用野戦線、鉄道保守、鉱山、建設現場、一時指揮所に適していました。
商用電話サービスが利用できない、または信頼できない場所では、呼出し信号を現地で発生できる能力が非常に価値を持ちました。
共電式システムへの移行
電話網が発展すると、多くのシステムはローカル電池方式から共通電池方式へ移行しました。共通電池方式では、交換局が加入者線に電力を供給し、利用者は通常の音声伝送のためにローカル電池を保守する必要がなくなりました。
この変化により保守は簡単になり、サービスの一貫性も向上しました。やがて、自動交換機、回転ダイヤル電話、電子交換、デジタルネットワークが、多くの公衆網で古い手回し方式を置き換えました。
この技術が重要だった理由
磁石式の設計は、大都市以外でも初期の電話を実用的にしました。完全に給電された中央局にすべての機能を頼らなくても、加入者が呼出しを行える手段を提供したからです。これにより、農村、工業、臨時の環境へ音声通信が広がりました。
また、後の電気通信にも続く重要な考え方を導入しました。呼出し信号、回線交換、回線監視、ローカル電源、交換手支援接続、利用者による発呼開始などです。手回しクランクは日常利用から消えましたが、通話を信号化し、経路制御し、監視する必要性は電話網設計の中心であり続けました。
歴史的に見ると、この装置は純粋に手作業の通信方法から、組織化された電気的音声ネットワークへの移行を表しています。野外で使えるほど単純でありながら、距離を越えてリアルタイムの音声連絡を支える力を持っていました。
初期通信における利点
独立した信号送出
電話機は自分で呼出し信号を発生できました。これは中央からの呼出し電流がない場所や、回線を独立して運用する必要がある場所で有用でした。
独立した信号送出は、単純な私設回線も可能にしました。二つの場所を一対の線で結び、クランクで互いに呼び出すことができました。
遠隔地への適合性
装置は限られたインフラしかない農村や孤立地域でも動作しました。回線が保たれ、電池が維持されていれば、利用者はかなりの距離で通信できました。
これにより、農場、鉄道、鉱山、邸宅、軍部隊、小さな共同体は、現代的なネットワークが届く前に音声リンクを確立できました。
単純で保守しやすい設計
装置は機械的かつ電気的でしたが、多くの部品は理解しやすく、保守可能でした。ベル、クランク、端子、電池、フック、配線は直接点検できることが多くありました。
専門的な技術支援がいつも近くにあるとは限らなかった時代に、この実用性は重要でした。
制約と実際の問題
電池の保守
ローカル電池は点検と交換が必要でした。湿電池は漏れることがあり、乾電池もやがて電力を失いました。電池が弱いと、呼出し回路がまだ動作していても音声伝送が悪くなる可能性がありました。
この保守負担は、後に共通電池方式が魅力的になった理由の一つでした。
手動呼出しの手順
利用者はクランクを回し、多くの場合交換手に頼る必要がありました。直接のキーパッドダイヤル、自動経路選択、即時の番号選択はありませんでした。この手順は現代の電話より遅いものでした。
共同線では、複数の加入者が同じ回線を共有し、時には会話を聞くこともできたため、プライバシーは限られていました。
限られた音質
初期の送話器、受話器、電池、回線状態は音声の明瞭度を制限しました。長い回線、不十分な絶縁、弱い電池、湿気、干渉は通話品質を低下させました。
このシステムは実用的な通信には十分でしたが、後の電話技術の明瞭度、信頼性、利便性には及びませんでした。
物理回線への依存
他の有線電話と同様、このシステムは回線の線が無事であることに依存していました。断線、腐食、接続不良、天候による損傷はサービスを中断させる可能性がありました。
野外および農村システムでは、嵐、動物、工事、荒れた地形にさらされる地域を中心に、定期的な回線点検が必要でした。
現代での意義と保存
今日、磁石式電話は主に収集家、博物館、歴史家、通信技術者、アンティーク修復者、通信史に関心を持つ人々によって研究されています。展示品、教育用資料、または実動する私設回線デモとして修復されることがよくあります。
いくつかの原理は、現代の通信システムを理解するうえでも有用です。信号と音声の違い、電源の必要性、スイッチの役割、回線状態の重要性は、ハードウェアが大きく変わってもなお関連しています。
修復は慎重に行う必要があります。古い電池は液漏れし、配線の絶縁は脆くなり、磁石発電機は回したときに不快または危険な電圧を出すことがあります。古い機器は、適切なインターフェース機器と専門家の確認なしに現代の電話網へ直接接続すべきではありません。
後の電話システムとの比較
| システム種別 | 呼出し方法 | 電源構成 | 主な違い |
|---|---|---|---|
| 磁石式電話 | 利用者がクランクを回して呼出し電流を作ります。 | 音声にはローカル電池を使うことが多いです。 | 手動信号と交換手または直通回線による呼出しです。 |
| 共電式電話 | 交換機が回線状態を検出して電力を供給します。 | 中央局が加入者回線へ給電します。 | ローカル保守が少なく、ネットワーク制御が容易です。 |
| 回転ダイヤル電話 | 利用者が機械式に数字をダイヤルします。 | 交換回線電流で動作します。 | 毎回交換手に頼らず自動交換を支えます。 |
| 現代のIP電話 | IP上のデジタル信号でダイヤルします。 | PoE、電源アダプター、端末電源を使います。 | 音声はSIP、VoIP、ネットワークシステムが管理するデータパケットになります。 |
FAQ
古い磁石式電話同士はいまでも通話できますか？
はい。私設のデモ環境では、互換性のある二台を適切な配線と電池で接続できることがよくあります。ただし、機器本体、回線、呼出しベル、電池の状態を先に確認する必要があります。
クランクは会話に使うものですか？
いいえ。クランクは主に信号送出と呼出しに使われます。音声通信には、電話の送話器、受話器、回線回路、ローカル電池またはその他の通話用電源が使われます。
なぜ一部の古い機器には大きな内部電池があるのですか？
多くの初期機器では、炭素送話器を動作させるためにローカル電池を使っていました。これらの電池は、呼出しだけでなく音声伝送に必要でした。
手回し電話を現代の電話回線に接続できますか？
適切なインターフェース機器なしに直接接続すべきではありません。現代のネットワークは異なる信号方式と電気条件を使っており、磁石発電機は現代の電話設備と互換しない可能性があります。
なぜこれらの電話は収集家に人気があるのですか？
これらの電話は、見える機械部品、初期の電気工学、木材や金属の加工、歴史的価値を兼ね備えているため、収集家に人気があります。また、電話利用者がかつて手で能動的に呼出し信号を作っていたことを示しています。
