多くのビデオ統合プロジェクトにおいて、従来のビデオ処理は依然としてHDMIケーブリング、HDMIマトリクススイッチ、ローカルディスプレイ、専用のポイントツーポイント配線に依存しています。この方法は小規模で固定された環境では機能しますが、監視カメラ、ボディカメラ、ドローン、ビデオフォン、移動指揮車両、緊急現場、複数の表示先やプラットフォーム先を接続する必要があるプロジェクトでは、管理がますます困難になります。

IPベースのビデオ処理はこのモデルを変えます。すべての信号をHDMIマトリクスに引き込み、すべての出力を物理的なビデオケーブルで送信する代わりに、ビデオソースをネットワークベースのメディアプロトコルを介して受信、変換、管理、配信、表示できます。指揮センター、緊急通信車両、産業団地、企業消防署、指令室にとって、これはコンパクトでスケーラブル、かつソフトウェア管理されたビデオシステムを構築するためのより柔軟な方法を提供します。

従来のHDMI構造が拡張しにくい理由

HDMIベースのビデオ統合は通常、ビデオソース、マトリクス機器、デコーダ、表示画面、制御システム間の直接配線に依存しています。入出力の数が限られている場合、この構造は理解しやすいです。しかし、プロジェクトでより多くのソース、より多くの宛先、より多くの制御機能、またはより多くのモバイル展開シナリオが必要になると、配線構造ははるかに複雑になります。

この問題は、緊急指揮車両やコンパクトな指揮室で特に顕著です。これらの環境はスペースが限られ、設置要件が厳しく、ビジネスニーズが頻繁に変わります。小さな車両キャビネット内に多くのHDMIデバイスとケーブルを設置すると、その後のメンテナンス、交換、トラブルシューティング、機能拡張が困難になります。

もう一つの制限は、HDMIが主にローカル信号伝送用に設計されていることです。リモートプラットフォーム共有、クラウド視聴、ネットワーク間転送、多者間コラボレーション、または指揮・指令ソフトウェアとの統合には、本来適していません。ビデオを複数のシステムに同時に送信する必要がある場合、純粋なHDMIベースの構造では、多くの場合、追加のエンコーダ、スプリッタ、コンバータ、手動配線の変更が必要になります。

ビデオソースをネットワークに直接移行する

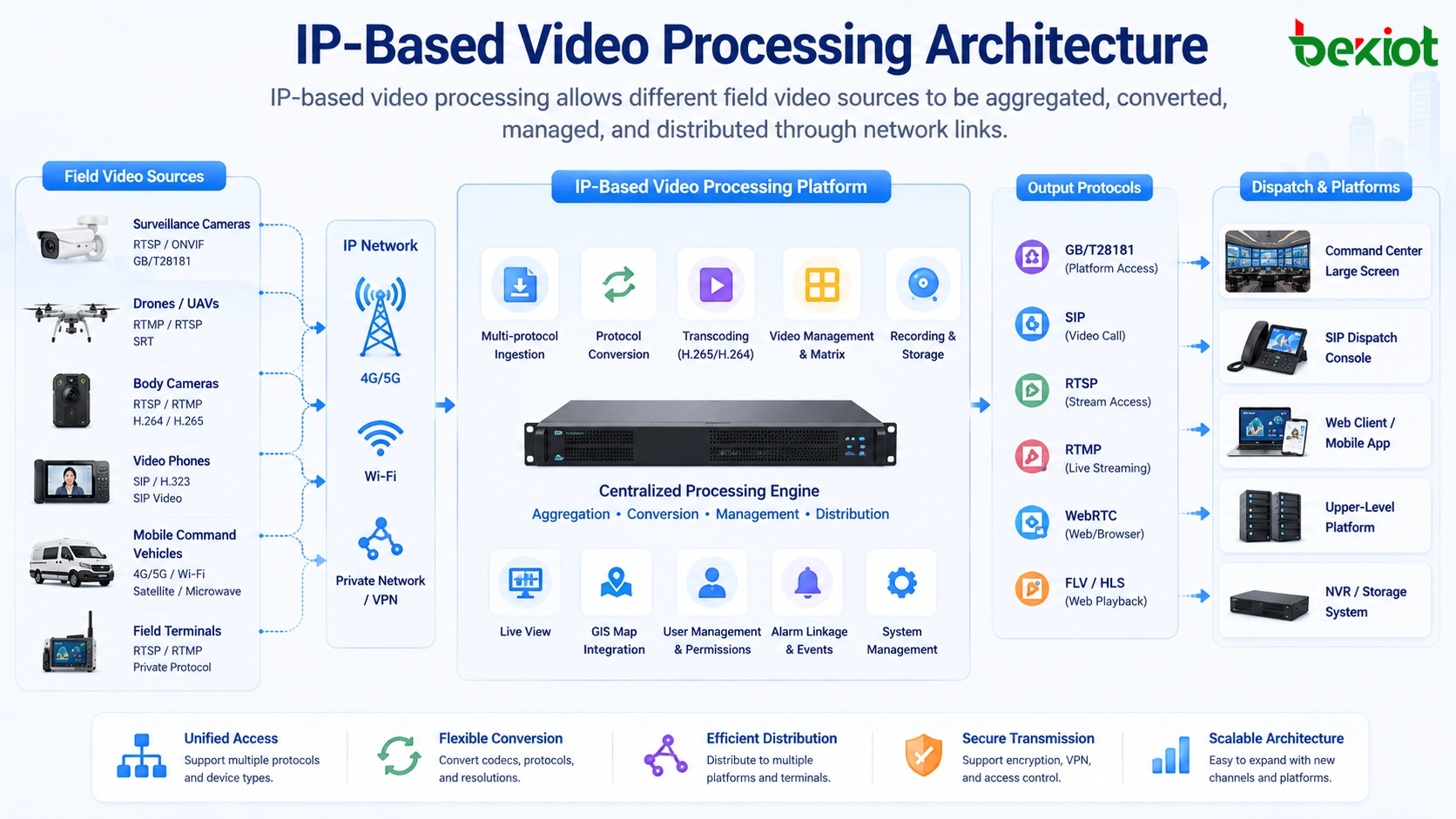

最新のビデオデバイスのほとんどは、何らかの形でIP伝送をすでにサポートしています。監視カメラ、ポータブル監視ボール、ボディカメラ、UAVビデオゲートウェイ、ビデオフォン、車載カメラ、モバイルビデオ端末は、多くの場合、標準または半標準のストリーミングプロトコルを提供します。まずすべてをHDMIに変換する代わりに、IPベースの集約デバイスがこれらのストリームをネットワーク経由で直接受信できます。

一般的なアクセス方法には、GB/T28181、RTSP、RTMP、SIP、その他のストリーミングまたは通信プロトコルが含まれます。これらのプロトコルにより、さまざまなタイプのビデオ機器が同じメディア処理環境に入ることができます。信号がIPストリームとして受信されると、システムは統合管理、プロトコル変換、トランスコーディング、録画、プレビュー、指令、配信を実行できます。

従来の物理的なビデオルーティングと比較して、このモデルはポイントツーポイント配線への依存を減らします。ネットワークスイッチ、ギガビットインターフェース、またはファイバーリンクは、複数のビデオチャンネルを同時に伝送できます。適切なシステム設計では、1つのコンパクトなオーディオおよびビデオ集約デバイスが、1Uの設置位置などのわずかなラックスペースしか占有せずに、数百のビデオ入力をサポートできます。

IPベースのビデオ処理の価値は、ケーブルが少ないことだけではありません。そのより深い価値は、ビデオが、ルーティング、変換、共有、表示、記録、および指令ワークフローとの統合が可能な、管理可能なネットワークリソースになることです。

現場デバイスからのより柔軟な入力

緊急対応、産業安全、交通指揮、移動点検プロジェクトにおいて、ビデオソースはめったに1つのデバイスタイプに制限されません。指揮プラットフォームは、固定監視ビデオ、一時展開カメラ、ドローン映像、車両ビデオ、ボディカメラストリーム、ビデオインターホン通話、およびリモートモバイル端末を同時に受信する必要がある場合があります。

ネットワークベースのビデオ処理ソリューションは、ソフトウェア定義アクセスを介してこれらのソースを集約できます。異なるデバイスは、同じHDMI形式に強制されることなく、最も適切なプロトコルを介して接続できます。たとえば、監視カメラはRTSPを使用し、政府ビデオプラットフォームはGB/T28181を使用し、ビデオ通信端末はSIPを使用し、ライブストリーミングデバイスはRTMPを使用する場合があります。

この柔軟性は重要です。現場機器は多くの場合、異なるメーカーから提供され、異なるコーデックを使用し、異なる解像度、ビットレート、フレームレートを出力するからです。中央プラットフォームがこれらの違いを処理できない場合、ビデオ統合は不安定になります。したがって、適切なIPベースの処理システムは、マルチプロトコルアクセス、自動ストリーム適応、およびメディア変換をサポートする必要があります。

出力はローカル画面に限定されない

古いシステムでは、ビデオ出力は通常、HDMI信号をモニター、大画面、またはビデオウォールに送信することを意味していました。現代の指揮・通信プロジェクトでは、ビデオ出力ははるかに広範です。単一のビデオストリームは、上位プラットフォーム、ローカル指令コンソール、Webブラウザ、モバイルクライアント、録画サーバー、リモートエキスパートシステム、または緊急調整センターに送信する必要がある場合があります。

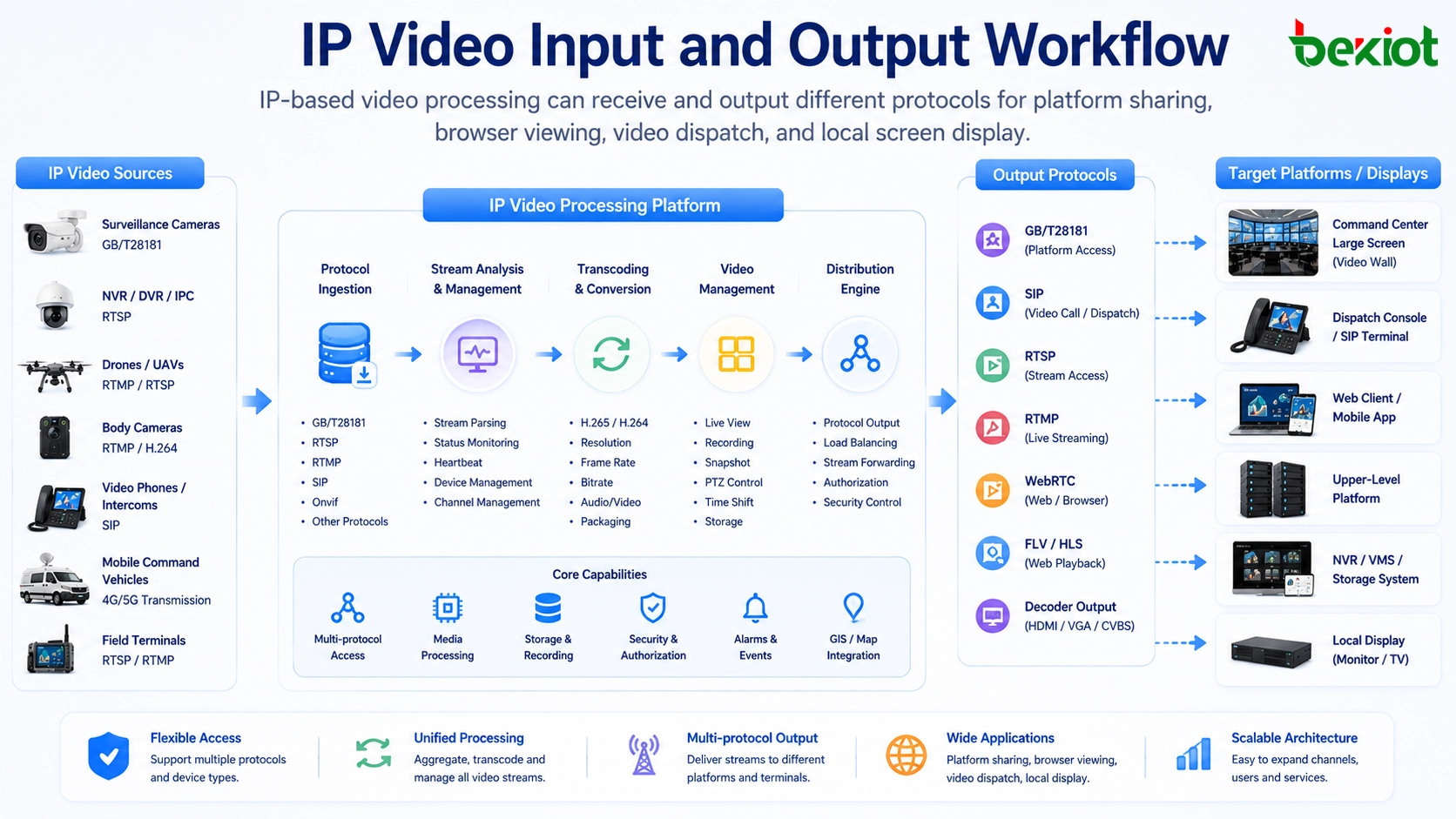

IPベースの出力により、この配信ははるかに簡単になります。同じ入力ストリームは、異なるプロトコルを介して異なる宛先に変換および転送できます。たとえば、システムは、ビデオ通信用にSIPを介して、公安または政府のビデオプラットフォーム用にGB/T28181を介して、低遅延ブラウザ表示用にWebRTCを介して、ローカルプレビューおよびWebベースの監視用にFLVまたは他の形式を介してビデオを出力できます。

表示デバイスが依然としてHDMIを必要とする場合、デコーダをディスプレイの近くに配置できます。長距離伝送はIPベースのままでよく、HDMIは最終表示ポイントでのみ登場します。これにより、長いHDMIケーブルの配線が減り、展開の柔軟性が向上し、より長いネットワークまたはファイバーリンクを介したビデオ伝送が可能になります。

ソフトウェア制御によりビデオ管理が容易になる

ビデオ信号がIPストリームとして処理されると、管理は物理的なケーブル切り替えからソフトウェアベースの制御に移行できます。オペレーターは、統一されたインターフェースを介してビデオソースの表示、チャンネルの選択、レイアウトの切り替え、分割画面表示の作成、ストリームのプラットフォームへのプッシュ、会議セッションの開始、リモート端末の管理を行うことができます。

これは、HDMIマトリクス切り替えのみに依存するよりもはるかに実用的です。従来のマトリクスは信号を切り替えることはできますが、通常、完全なビデオ通信、多者間会議、プロトコル転送、リモート制御、またはプラットフォームレベルの調整を提供することはできません。IPベースの処理により、ビデオ管理は、独立した表示専用機能ではなく、通信ワークフローの一部になることができます。

指揮センターにとって、これはオペレーターが現場のビデオソースを迅速に指令画面に呼び出し、リモートの専門家と共有し、上位プラットフォームに送信し、または音声通信と組み合わせることができることを意味します。緊急車両にとっては、物理的な配線構造を再構築することなく、車両が複数の現場ソースを受信し、選択したビデオを指揮センターに転送できることを意味します。

プロトコル変換が真の技術的課題

ビデオIP変換の最大の難しさは、単純なネットワーク伝送ではありません。本当の課題はプロトコルの多様性です。異なるビデオデバイスは、異なるメディアプロトコル、認証方法、コーデック、解像度、ビットレート、フレームレート、オーディオ形式、および転送メカニズムを使用する場合があります。両方のデバイスがIPビデオをサポートしていると主張していても、直接互換性があるとは限りません。

したがって、実用的なビデオ集約および処理プラットフォームは、いくつかの問題を同時に解決する必要があります。異なるストリームフォーマットを受信し、メディアパラメータを識別し、互換性のないフォーマットを変換し、必要に応じてビデオ解像度を調整し、ネットワーク条件に合わせてビットレートを調整し、オーディオとビデオを同期し、必要な形式を各宛先プラットフォームに出力する必要があります。

たとえば、ドローンのビデオストリームはリモートバックホールのために高圧縮を必要とし、ボディカメラは弱いネットワーク条件で安定したアップリンクを必要とし、監視プラットフォームはGB/T28181登録を必要とし、ブラウザベースの指揮画面はWebRTCまたはWeb互換のプレビューを必要とする場合があります。これらの要件は、単純なHDMIマトリクスや基本的なエンコーダだけでは解決できません。

より高い統合性による小型展開

IPベースのビデオ処理の大きな利点は、システムの小型化です。従来の構造では、異なる機能に別々のHDMIマトリクス機器、エンコーダ、デコーダ、オーディオプロセッサ、ビデオ会議端末、ストリーム転送サーバー、および制御デバイスが必要になる場合があります。これにより、ラックスペース、消費電力、配線、およびメンテナンス作業負荷が増加します。

統合されたオーディオおよびビデオ集約デバイスを使用すると、これらの機能の多くを1つのコンパクトなプラットフォームに組み合わせることができます。システムはIPビデオを受信し、ビデオストリームを処理し、プロトコルを変換し、ビデオ通信をサポートし、複数のプラットフォームに出力し、1つのソフトウェアインターフェースから統合制御を提供できます。

これは、小規模な指揮所、緊急指揮車両、企業消防署、公園指令室、一時的な緊急現場、およびモバイル運用にとって価値があります。これらのシナリオは多くの場合、強力なビデオ統合機能を必要としますが、大きなキャビネット、複雑な配線、高い消費電力、または負荷の高いメンテナンスプロセスを受け入れることはできません。

指揮および指令ワークフローのより良いサポート

ビデオ統合はもはや画像を見ることだけではありません。現代の指揮シナリオでは、ビデオは音声、地図、アラーム、現場報告、緊急連絡先、および指令手順と連携する必要があります。ビデオストリームは、インシデント記録、指揮決定、リモート相談、多者間会議、または部門間調整プロセスの一部になる可能性があります。

ビデオがIPベースである場合、それを指令プラットフォームおよび通信システムと接続することが容易になります。現場のビデオソースは、場所、車両、人物、アラームイベント、またはタスクに関連付けることができます。オペレーターは、ビデオを孤立した画面信号として扱うのではなく、完全な通信チェーンの一部として使用できます。

たとえば、緊急指揮車両では、システムはドローン映像、ボディカメラビデオ、車両カメラフィード、および現場スタッフからのビデオ通話を受信できます。ディスパッチャーは重要なソースを選択し、分割画面レイアウトを作成し、ビデオ会議を開き、重要なストリームを指揮センターにプッシュできます。このワークフローは、HDMI切り替えのみでは実現が困難です。

Becke Telcomは、その統合通信および指令ソリューションを通じて、このタイプのアーキテクチャに軽量に統合できます。SIP通信、現場端末、ビデオアクセス、ページング、アラーム、および指揮センターの調整を組み合わせたプロジェクトでは、IPベースのビデオ処理レイヤーが、指令プラットフォームが視覚情報をより効率的に受信および配信するのに役立ちます。

従来のマトリクスベース設計との比較

able

ネットワーク計画は依然として重要

IPベースのビデオ処理は物理的な配線の複雑さを軽減しますが、どのネットワークでもビデオをスムーズに伝送できるという意味ではありません。ビデオトラフィックは、特に多くの高解像度ストリームが同時に送信される場合、慎重な計画を必要とします。帯域幅、遅延、パケット損失、ジッタ、スイッチ容量、アップリンク設計、ファイアウォールポリシー、QoS構成はすべて、最終的な視聴体験に影響を与える可能性があります。

ローカルの指揮室には、通常、ギガビット以上のネットワークインフラストラクチャが推奨されます。移動指揮車両の場合、システムは車載LAN、4G/5Gリンク、衛星リンク、プライベートワイヤレスブリッジ、および利用可能な場合はファイバーアクセスを組み合わせることができます。リモートサイトの場合、設計はアップリンク帯域幅、圧縮戦略、再接続動作、およびローカルバッファリングを考慮する必要があります。

ビデオを上位プラットフォームに送信する必要がある場合、プロジェクトチームは受信プロトコル、コーデック要件、認証方法、チャンネル登録ロジック、ストリーム命名規則、およびプラットフォームの同時実行数も確認する必要があります。これらの詳細は、物理ネットワークの準備ができた後にビデオをスムーズに接続できるかどうかを決定します。

成功するIPビデオシステムは、メディア処理能力とネットワーク設計の両方に依存します。帯域幅、ルーティング、セキュリティ、プラットフォーム統合が正しく計画されていない場合、プロトコルのサポートだけでは十分ではありません。

このアーキテクチャが最も価値を発揮する場所

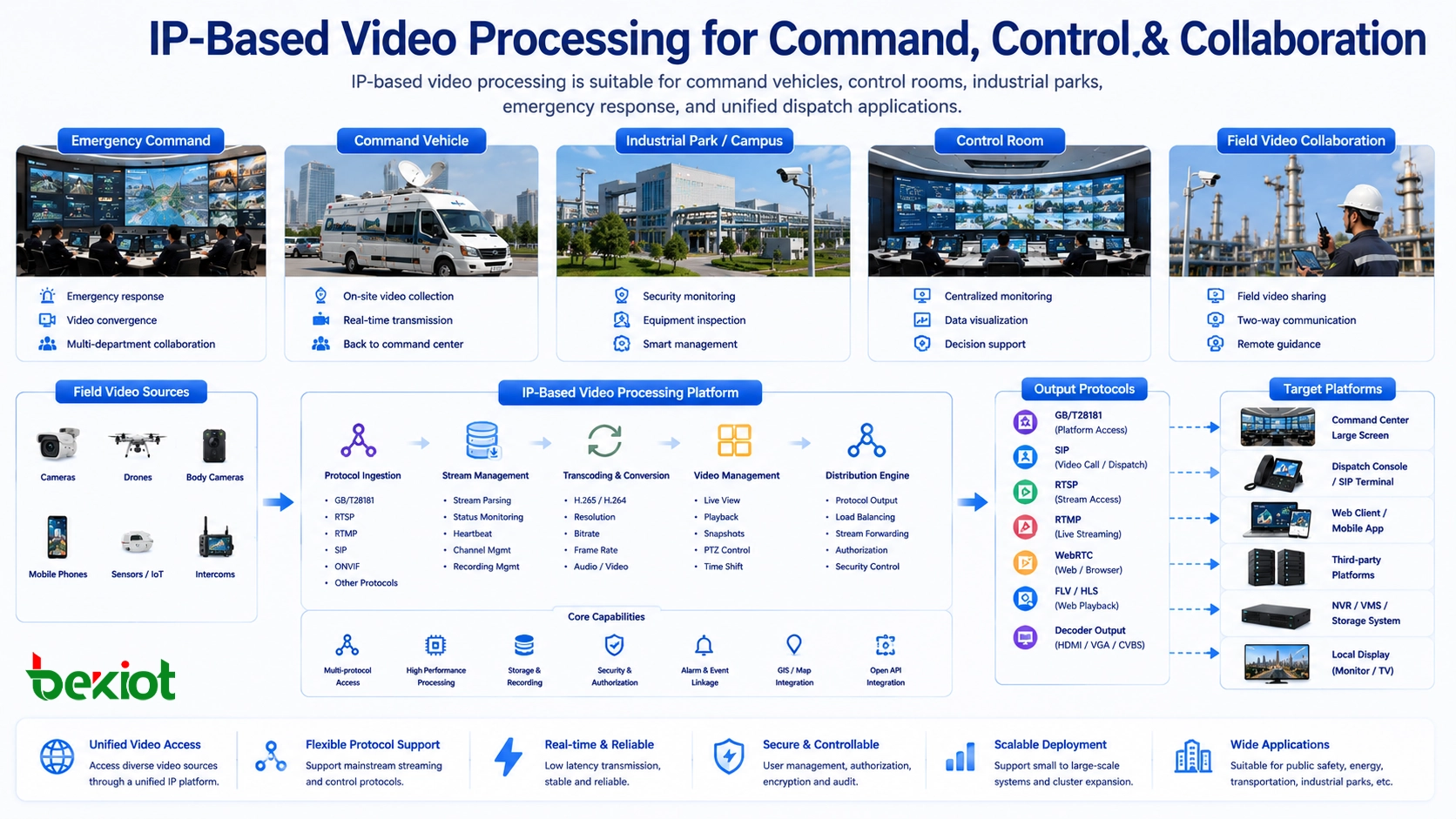

IPベースのビデオ処理は、多くのビデオソース、柔軟な配信、リモート表示、コンパクトな展開、および通信システムとの統合を必要とするプロジェクトで特に価値があります。典型的な環境には、緊急指揮車両、一時指揮所、公安指令室、産業団地制御センター、企業消防署、交通管理センター、エネルギー運用サイト、および大規模施設のセキュリティルームが含まれます。

緊急対応プロジェクトでは、システムはモバイル現場ビデオを受信し、リアルタイムで指揮センターに転送できます。産業団地では、固定カメラ、点検端末、およびアラーム関連のビデオソースを集約できます。交通プロジェクトでは、車両ビデオ、路側カメラ、および制御室表示を接続できます。大規模な企業キャンパスでは、ビデオ、音声、インターホン、ページング、およびインシデント対応ワークフローを組み合わせることができます。

これらのシナリオの背後にある共通の要件は、単なるビデオ表示ではありません。本当の要件は、より迅速な意思決定、より良い状況認識、よりシンプルなシステム拡張、および現場スタッフと指揮センター間のより効率的な調整です。

プロジェクト設計のための実装チェックリスト

IPベースのビデオ処理ソリューションを展開する前に、プロジェクトチームはまず必要なすべてのビデオソースをリストアップする必要があります。これには、カメラタイプ、デバイスブランド、アクセスプロトコル、解像度、ビットレート、フレームレート、オーディオ要件、制御要件、および双方向通信が必要かどうかが含まれます。

2番目のステップは、出力先を定義することです。一部のストリームはビデオウォールに、一部はブラウザインターフェースに、一部は上位GB/T28181プラットフォームに、一部はSIPビデオ通信システムに、一部は録画またはストレージサーバーに送信する必要がある場合があります。各宛先には異なるエンコードおよび伝送パラメータが必要になる場合があります。

3番目のステップは、ネットワークと容量の計画です。プロジェクトは、同時ストリーム数、総帯域幅、アップリンク要件、ストレージ需要、デコード負荷、CPUまたはハードウェアのトランスコーディング容量、およびフェイルオーバー方法を見積もる必要があります。システムが緊急時や産業安全のシナリオで使用される場合、冗長性とバックアップリンクを最初から考慮する必要があります。

最後のステップは、運用設計です。システムはディスパッチャーが使いやすいものでなければなりません。オペレーターは、緊急時に複雑なエンジニアリングパラメータを扱うことなく、ソースのプレビュー、レイアウトの切り替え、ストリームのプッシュ、会議の開始、端末の制御、システムステータスの確認ができる必要があります。

システム所有者のための長期的なメリット

システム所有者にとって、IPベースのビデオ処理の長期的な価値は、配線の複雑さが軽減されることだけではありません。システムの適応性も向上します。新しいカメラ、ドローン、モバイルデバイス、またはプラットフォームが追加された場合、ビデオ配線構造全体を再構築する代わりに、ネットワーク構成、プロトコル適応、またはソフトウェアアップグレードによってシステムを拡張できることがよくあります。

また、保守性も向上します。エンジニアは、プラットフォーム側からストリームステータスを監視し、デバイスのオンライン状態を確認し、プロトコル問題を診断し、ビデオパラメータを調整できます。これは、混雑したラックや車両キャビネット内の多数のHDMIケーブル、コンバータ、スプリッタ、マトリクスポートを追跡するよりも効率的です。

指揮アプリケーションの場合、コラボレーションが向上します。ビデオは部門間で共有したり、リモートの専門家に送信したり、音声会議と組み合わせたり、指令イベントにリンクしたり、ワークフローに従って異なる端末に表示したりできます。これにより、ビデオは別個の視覚的な孤島ではなく、指揮システムの実用的な部分になります。

よくある質問

IPベースのビデオ処理はHDMIを完全に置き換えますか？

常にではありません。HDMIは、最終表示出力、ローカル画面、および一部の専用機器に依然として役立ちます。多くのプロジェクトでは、長距離伝送、ストリーム管理、プロトコル変換、プラットフォーム共有にIPを使用し、HDMIデコーダは最終表示デバイスの近くでのみ使用するというアプローチがより適切です。

GB/T28181、RTSP、RTMP、SIP、WebRTC、FLVなどのプロトコルが重要なのはなぜですか？

異なるデバイスとプラットフォームは異なるメディアプロトコルを使用します。GB/T28181はセキュリティおよび政府のビデオプラットフォームで一般的であり、RTSPはIPカメラで広く使用され、RTMPはライブストリーミングワークフローでよく使用され、SIPはビデオ通信をサポートし、WebRTCはブラウザベースの低遅延表示をサポートし、FLVは一部のシステムでWebプレビューに使用できます。

1つのデバイスで本当に多くのビデオチャンネルを処理できますか？

ハードウェアのパフォーマンス、ネットワーク容量、コーデックタイプ、解像度、ビットレート、およびトランスコーディングが必要かどうかによって異なります。適切な設計では、ギガビットネットワークを備えたコンパクトな集約デバイスは多数のIPストリームを受信できますが、実際の容量はプロジェクト要件に従って計算する必要があります。

IPビデオ統合における最大のリスクは何ですか？

最大のリスクは、すべてのIPビデオストリームが自動的に互換性があると想定することです。実際には、異なるコーデック、解像度、ビットレート、フレームレート、伝送方法、および認証ルールが統合の問題を引き起こす可能性があります。プロジェクトは、展開前にプロトコルの互換性とトランスコーディング要件を検証する必要があります。

このアーキテクチャから最も恩恵を受けるプロジェクトはどれですか？

多くのビデオソース、限られた設置スペース、リモート表示ニーズ、モバイル展開、上位プラットフォーム接続、または指揮・指令ワークフローを持つプロジェクトが最も恩恵を受けます。例としては、緊急指揮車両、企業消防署、産業団地制御室、公安指令センター、交通指揮システムなどがあります。
