生産機械、換気システム、車両の動き、コンプレッサー、または材料処理装置に囲まれた作業員にとって、信頼性の高い音声通信は困難になります。このような状況では、単により大きな電話を設置するだけでは不十分です。マイクと受話器からIPネットワーク、ディスパッチサーバー、制御室オペレーターに至るまでの完全な通信経路は、実際の音響環境および運用環境に合わせて設計されなければなりません。

効果的な産業用電話システムは、人員が着信を認識し、音声指示を理解し、遅滞なくインシデントを報告し、異常な運転条件下でも接続を維持できるようにする必要があります。これには、音響性能、環境保護、着信ルーティング、ネットワーク可用性、電源継続性、および保守性を網羅した協調設計が必要です。

音響および運用調査から始める

システム設計は、製品カタログではなく、設置現場から始めるべきです。騒音レベル、作業員の動き、保護具、緊急手順はすべて、各通信端末の種類と設置場所に影響を与えます。

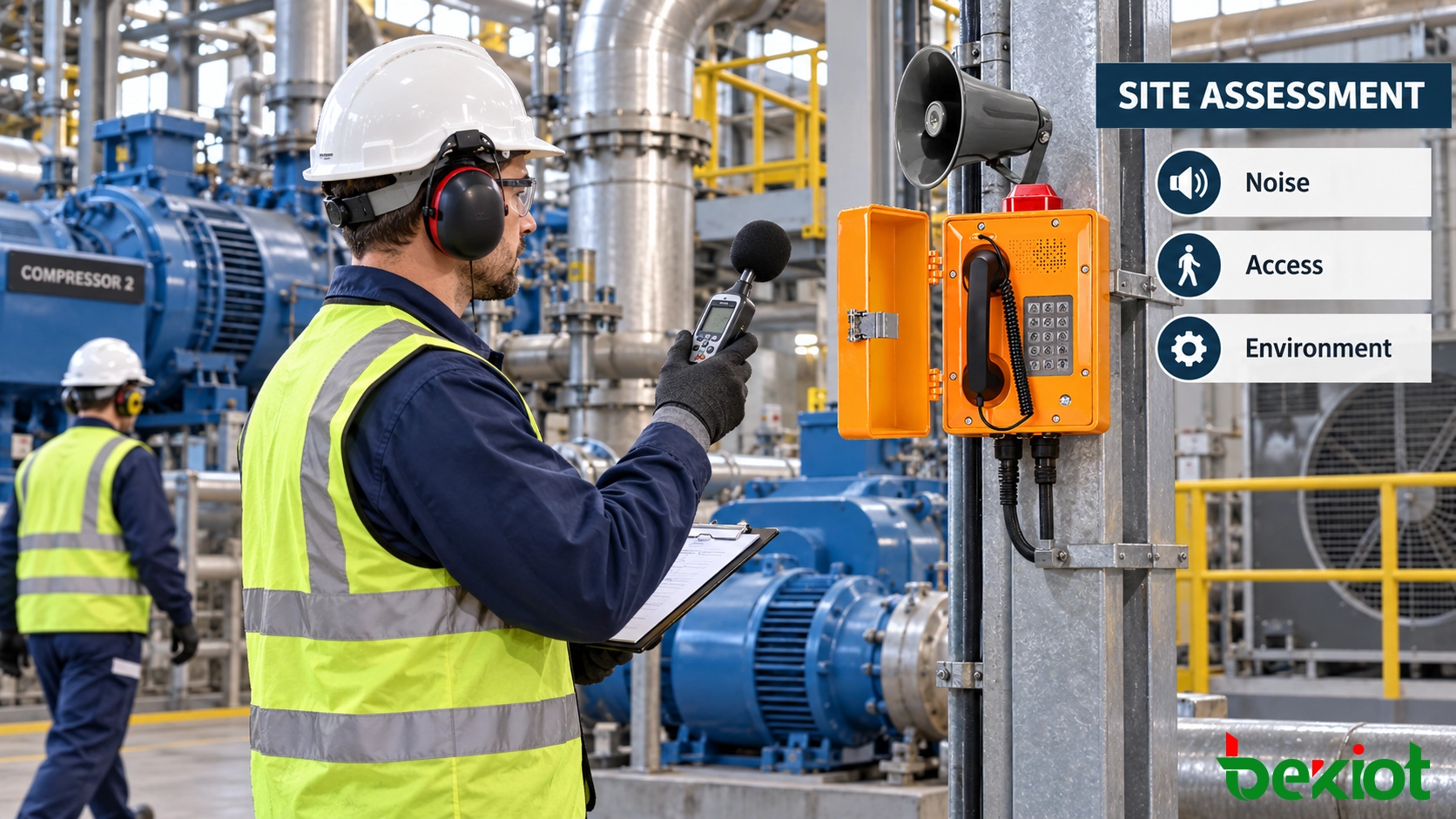

環境騒音は、代表的な運転条件下で測定する必要があります。機器がアイドル状態のときに取得した測定値は、生産、積載、換気開始、または保守中の環境を反映しない場合があります。したがって、測定は通常運転、ピーク活動、および音響環境を大幅に変化させる一時的なプロセスをカバーする必要があります。

調査では騒音の性質も特定する必要があります。連続的な低周波機械騒音は、断続的な衝撃騒音、警告サイレン、または通過車両とは異なる影響を通信に与えます。平均音圧レベルだけでは、音声が理解可能であるかどうかを説明できない場合があります。

エンジニアは、提案された各コールポイントについて以下の情報を記録する必要があります：

• 実際の運転中の代表的なおよびピーク時の環境騒音レベル。

• 騒音が連続的、断続的、または非常に変動的であるかどうか。

• ユーザーと電話の間の距離。

• 作業員がヘルメット、手袋、聴覚保護具、または呼吸用保護具を使用しているかどうか。

• 最寄りの通信ポイントに到達するのに必要な時間。

• 粉塵、水、化学物質、振動、熱、または電磁干渉への局所的な曝露。

• そのポイントが日常的な通話、運用ディスパッチ、または緊急支援を目的としているかどうか。

運用ワークフローも同様に重要です。保守技術者は複数の内線にダイヤルする必要があるかもしれませんが、緊急コールポイントの作業員は受話器を持ち上げるか、1つのボタンを押すだけで制御室に到達できる必要があるかもしれません。端末には、状況が許す以上の操作ステップを含めるべきではありません。

サイト条件を端末要件に変換する

調査が完了すると、各エリアに適切な端末仕様を割り当てることができます。必要なエンクロージャ、音響インターフェース、および発信方法は、制御室、生産ワークショップ、トンネル、積載エリア、および屋外機器ゾーン間で大幅に異なる場合があります。

受話器またはハンズフリー操作

受話器は、受信部がユーザーの耳の近くにあり、マイクが口の近くにあるため、持続的な高騒音エリアで好まれることがよくあります。この物理的配置により、音声のピックアップが改善され、通話に入る周囲の騒音が低減されます。

ハンズフリー端末は、作業員が受話器を保持できない場合や、複数の人が同じ会話を聞く必要がある場合に便利です。ただし、その性能は取り付け位置、マイクの指向性、スピーカー出力、および音響反射に大きく依存します。非常に騒がしいスペースでは、ハンズフリー端末に音響フードまたはより保護された設置位置が必要になる場合があります。

着信通知

作業員が着信を検知できない場合、通信ポイントは無効です。可聴呼び出し音は、デバイスの近くで測定された定格出力だけでなく、ユーザーの位置で測定されたバックグラウンドノイズに対して評価する必要があります。

音量を無制限に上げると、歪みが生じ、追加の騒音曝露を引き起こし、近くのアラームに干渉する可能性があります。可聴通知が信頼できない場合は、設計に音声と視覚的なストロボ、ビーコン、またはローカルディスプレイを組み合わせる必要があります。視覚的通知は、聴覚保護が必須である場合に特に価値があります。

音声ピックアップと出力

マイクは、周囲の機械騒音を低減しながら、ユーザーの近くの音声を優先する必要があります。ノイズリダクション受話器、適切なマイク感度、および制御された入力ゲインは、単に最大増幅を適用するよりも優れた結果をもたらすのが一般的です。

出力音量も調整可能でなければなりません。生産ピーク時に適したレベルは、停止中または保守期間中は不快になる場合があります。受話器、スピーカー、および外部スピーカーを個別に調整することで、システムが変化する運転条件に対応できるようになります。

環境からの保護

エンクロージャの定格は、実際の曝露と一致している必要があります。防塵性、防水性、耐食性、耐衝撃性、および動作温度は個別に評価する必要があります。屋外に設置された電話は、雨や紫外線からの保護が必要な場合がありますが、洗浄エリアの端末は加圧水や洗浄化学薬品にさらされる場合があります。

耐衝撃性は、工具、カート、車両、または頻繁な公共アクセスがあるエリアでも重要です。ケーブルエントリ、取り付け金具、受話器コード、およびフックスイッチは、主要なエンクロージャと同様の注意を払う必要があります。これらのコンポーネントは一般的な機械的故障ポイントだからです。

危険区域は追加の評価を必要とします。耐候性電話は、可燃性ガスまたは可燃性粉塵を含む雰囲気に自動的に適しているわけではありません。危険区域認証が必要な場合は、端末、付属品、ケーブル配線、および設置方法がすべて該当するサイト分類に準拠している必要があります。

実用的な防水エンドポイントオプション

湿った、ほこりっぽい、または露出した通信ポイントには、EX-BT27産業用防水電話を、より広範なシステム内の1つのエンドポイントとして検討できます。SIP 2.0、IP66エンクロージャ、IK10耐衝撃性、PoE、設定可能なホットラインダイヤル、自動応答、および調整可能なオーディオレベルをサポートしています。公称動作温度範囲は-40°C～+60°Cです。

これらの特性により、トンネル、ユーティリティコリドー、生産ワークショップ、電力施設、港湾、および通常のオフィス電話では十分な環境保護を提供できないその他の場所に関連性があります。最終的な適合性は、プロジェクトの音響測定、危険区域分類、およびネットワーク設計に対して確認する必要があります。

関連製品：    EX-BT27 産業用防水電話

耐障害性のあるSIPアーキテクチャを中心にシステムを構築する

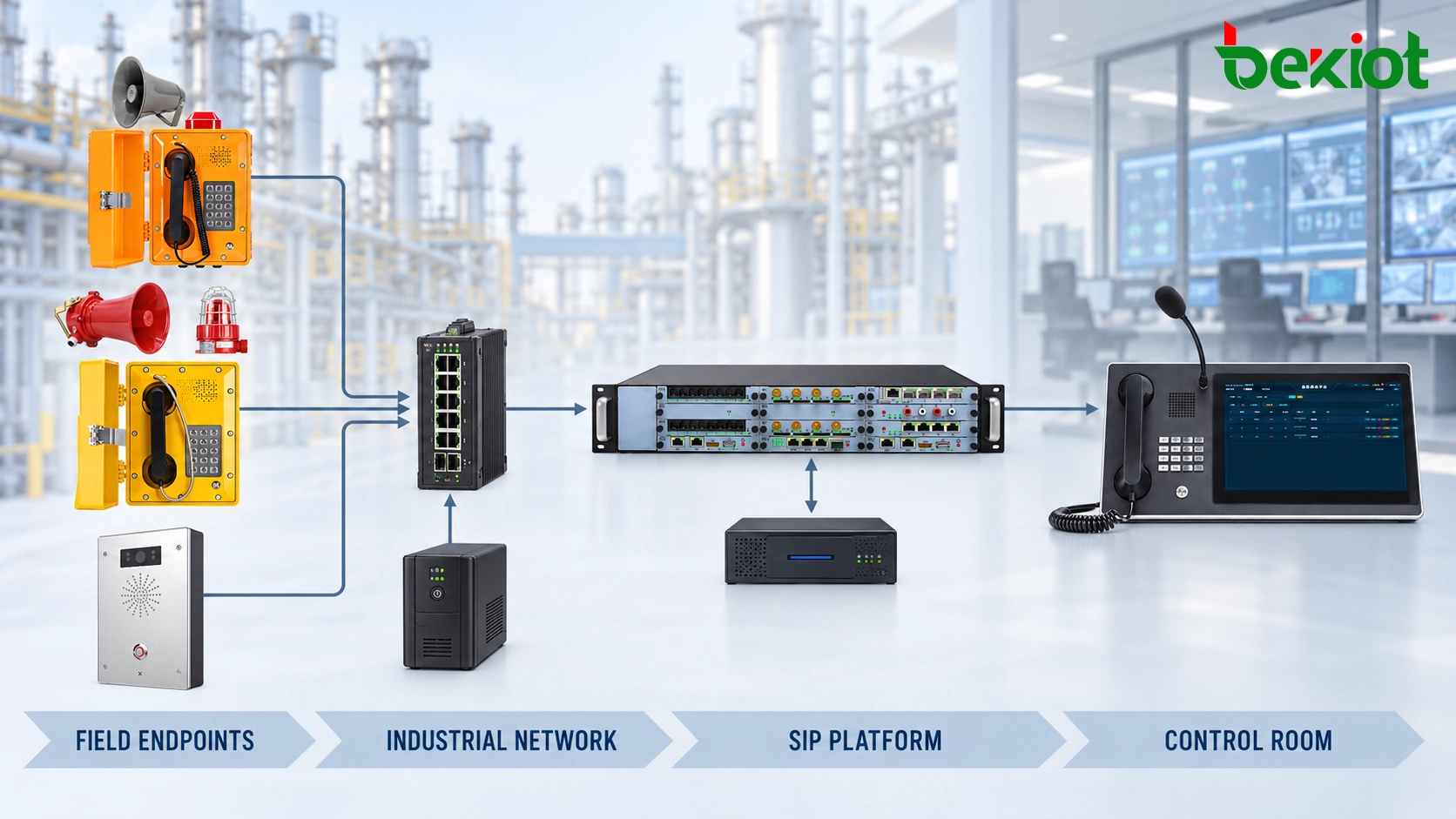

産業用電話は、孤立したエンドポイントとしてではなく、運用通信システムの一部として扱う必要があります。典型的なアーキテクチャには、フィールド電話、アクセススイッチ、SIPサーバーまたはIP PBX、オペレーターコンソール、録音サービス、およびページングまたはディスパッチプラットフォームへのインターフェースが含まれます。

フィールドユーザーが受話器を持ち上げると、電話はダイヤルトーンを提供したり、事前定義された内線に発信したり、緊急位置に自動接続したりできます。SIPプラットフォームはコールルーティングルールを適用し、適切な制御室オペレーター、当番グループ、またはバックアップ宛先にコールを送信します。

標準のSIPアーキテクチャにより、同じネットワークを複数の通信機能に使用することが可能になります：

• フィールド要員と制御室間のポイントツーポイントコール。

• 受話器を持ち上げることによって開始されるホットラインコール。

• 緊急または保守チームへの優先コール。

• 選択された運用ゾーンへのグループページング。

• リモートアナウンスのための自動応答。

• コール転送、エスカレーション、および当番グループルーティング。

• インシデントレビューのための録音とイベント相関。

シグナリングとメディアパスを分離する

SIP登録が成功しても、音声通信が正しく機能することを確認するものではありません。SIPシグナリングはコールを確立および制御し、RTPは通常オーディオを伝送します。そのため、ファイアウォール、ルーティングポリシー、およびネットワークアドレス変換により、登録は許可されるが、メディアストリームがブロックされたり誤ったルーティングが行われたりする可能性があります。

試運転では、必要なすべてのネットワークパスを介した双方向オーディオを検証する必要があります。これには、1つのサブネット内、運用ゾーン間、および任意の広域または冗長接続を介したコールが含まれます。

遅延、ジッタ、およびパケットロスを制御する

産業用音声トラフィックは比較的少ない帯域幅を使用しますが、ネットワークの劣化に敏感です。過剰な遅延は会話を困難にし、変動する遅延は途切れ途切れの音声を生成し、パケットロスは緊急レポートから重要な単語を削除する可能性があります。

音声トラフィックには、パス全体にわたって適切なサービス品質ポリシーを割り当てる必要があります。スイッチ、ルーター、またはWANサービスがトラフィック分類を無視する場合、電話単独での設定では不十分です。ネットワーク使用率は、ネットワークが軽負荷のときだけでなく、混雑時にもテストする必要があります。

独立した電源パスを提供する

PoEは、1本のイーサネットケーブルで電源とデータを伝送することにより、フィールド設置を簡素化できます。ただし、上流のスイッチと通信サーバーは適切な無停電電源装置に接続されている必要があります。そうでなければ、PoE対応のローカル電話は、ネットワークキャビネットが停電したときに動作を停止します。

クリティカルな設計では、冗長スイッチ、多様なファイバールート、バックアップサーバーインスタンス、および二次制御室位置を使用する場合があります。必要な冗長性は、定義された回復戦略なしに各コンポーネントを複製するのではなく、障害モード分析によって決定する必要があります。

実際のワークフローに基づいてコールポイントを配置する

端末の数は床面積だけから計算すべきではありません。設置計画では、移動時間、物理的障壁、作業員の経路、リスクゾーン、および予想される応答プロセスを考慮する必要があります。

作業員は、電話に到達するために移動中の機械、車線、または制限区域を横断する必要があってはなりません。トンネル、廊下、および長いプロセスエリアでは、通信ポイントは通常、移動経路に沿って分散されます。入り口、保守プラットフォーム、退避ポイント、非常口、および障害報告頻度の高い機器の近くに追加の端末が必要になる場合があります。

各コールポイントは視認可能で識別可能でなければなりません。標識、照明、および一貫した取り付け位置は、特に煙、停電、または不慣れな緊急時に、作業員が電話をすばやく見つけるのに役立ちます。

音響的に悪い位置を避ける

モーター、ファン出口、または金属加工機械の真横に設置された電話は、定格音量に関係なく使用が困難になる場合があります。短距離移動させたり、部分的な音響バリアを追加したり、通信ブース内に設置したりすることで、アンプの出力を上げるよりも大きな改善が得られることがあります。

反射性の高いスペースも注意が必要です。金属壁、コンクリートトンネル、および密閉されたプロセスルームは、強い残響を生成する可能性があります。反射音は、音声の初期部分と後期部分が重なるため、明瞭度を低下させます。音響フードと制御されたスピーカー方向は、個々のコールポイントでこの影響を制限できます。

シンプルなコール動作を設計する

日常的な運用電話には、キーパッド、ディレクトリ、および複数の宛先オプションが必要な場合があります。緊急ポイントは一般に、受話器を持ち上げるだけで発信する、またはワンボタンダイヤルなどのよりシンプルなインタラクションを使用する必要があります。

プラットフォームがこの機能をサポートしている場合、コールルートは自動的に場所を識別する必要があります。オペレーターは、「コンベヤライン2東」や「トンネル横断通路08」などの意味のある名前を、説明のない内線番号の代わりに表示できる必要があります。

プライマリオペレーターが一定期間内に応答しない場合、プラットフォームはコールを別のコンソール、当番グループ、または監視付きフォールバック番号にルーティングできます。エスカレーションルールは運用チームと合意し、緊急手順の一部としてテストする必要があります。

測定可能な受入基準を定義する

工場仕様は機器の選択に役立ちますが、システムの受入は設置後の性能に基づく必要があります。ケーブル配線、ネットワーク動作、取り付け位置、環境騒音、およびオペレーター設定はすべて最終結果に影響を与える可能性があります。

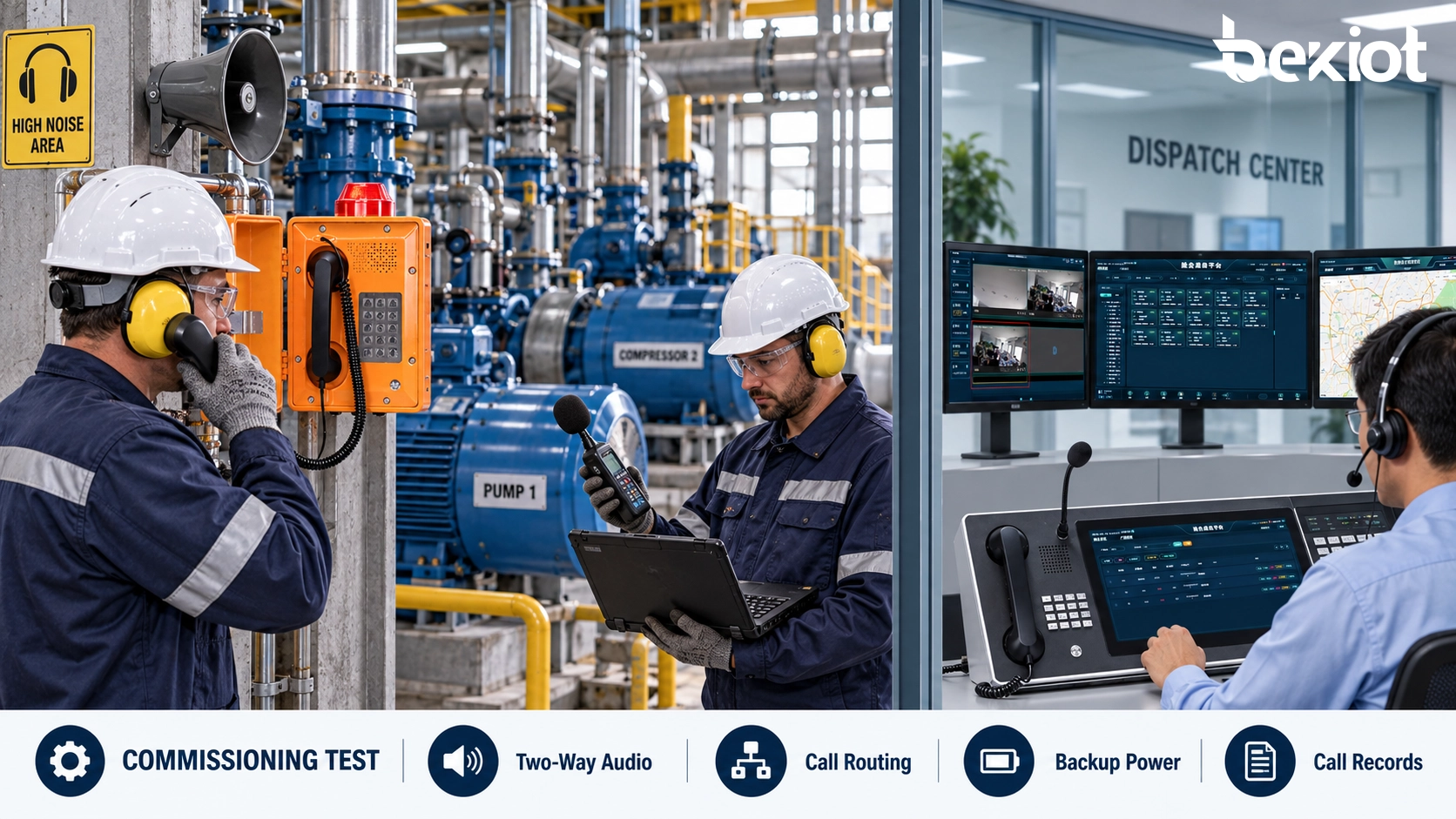

実用的な現場受入テストには、以下のチェックを含める必要があります：

音声テストは、単純なテストトーンではなく、完全な運用フレーズを使用する必要があります。テストトーンはオーディオパスが存在することを確認できますが、作業員が場所、機器番号、または緊急指示を正確に理解できるかどうかを示すものではありません。

テストには、通常の個人用保護具を着用したユーザーも含める必要があります。手袋はキーパッド操作に影響を与える可能性があり、聴覚保護具、ヘルメット、および呼吸器は受話器の持ち方や使い方を変える可能性があります。

長期的な可用性を計画する

信頼性は、初期設計だけでなく保守にも依存します。産業用電話は長期間使用されず、インシデント発生時に不可欠になることがあります。物理的に無傷に見えるデバイスでも、受話器コードの損傷、マイク開口部の詰まり、視覚インジケーターの故障、またはネットワーク設定の陳腐化がある場合があります。

保守計画では、環境曝露と運用上の重要性に応じて検査頻度を定義する必要があります。湿潤、腐食性、および振動の多いエリアは、通常、清潔な屋内場所よりも頻繁な検査が必要です。

日常的なチェックには、エンクロージャの状態、取り付けの確実性、ケーブルグランド、受話器の動作、キーパッドの応答、スピーカー出力、マイクピックアップ、ネットワーク登録、およびコールパス全体を含める必要があります。テストコールは、ローカルのダイヤルトーンで止まるのではなく、実際の宛先または監視付きテスト位置に到達する必要があります。

設定記録には、内線番号、SIPアカウント、IPアドレス、VLAN割り当て、スイッチポート、コールルーティングルール、およびファームウェアバージョンを含める必要があります。承認された変更後はバックアップを更新し、障害が発生した機器を手動で設定を再構築することなく交換できるようにする必要があります。

したがって、よく設計された産業用電話システムは、1つの堅牢なデバイスによって定義されるものではありません。それは、サイトの運営条件下でアクセス可能、理解可能、かつ管理可能な状態を保つ、協調された通信経路です。音響測定、適切なエンドポイントの選択、耐障害性のあるネットワーク設計、実用的な配置、および現実的な受入テストが連携して機能する必要があります。

FAQ

産業用電話の通話を録音できますか？

はい。電話が互換性のあるSIPサーバー、ディスパッチプラットフォーム、または録音システムに接続されている場合、プロジェクトポリシーに従って通話を録音できます。録音を有効にする前に、アクセス権限、保存期間、および現地のプライバシー要件を定義する必要があります。

複数のプラントで1つの中央通信プラットフォームを使用できますか？

はい。複数のサイトがその産業用電話を集中型または分散型SIPアーキテクチャに登録できます。内線計画、サイト命名、帯域幅、サイバーセキュリティ、およびWAN障害時の動作は、オペレーターが各コールの発信元を即座に識別できるように設計する必要があります。

産業用電話はオフィスコンピューターとネットワークを共有すべきですか？

同じ物理インフラストラクチャを使用できますが、音声エンドポイントは通常、管理されたVLAN、アクセス制御ポリシー、および適切なサービス品質設定によって分離する必要があります。これにより、トラフィック制御、障害分離、およびセキュリティ管理が改善されます。

すべての工場で防爆電話が必要ですか？

いいえ。防爆機器は、正式な危険区域評価および該当する規制が要求する場合にのみ必要です。粉塵、湿気、または屋外曝露には、防爆設計を必要とせずに耐候性電話が必要な場合があります。

どのような予備部品を現場に保管すべきですか？

予備部品計画は、設置された端末タイプと交換時期を反映する必要があります。一般的なアイテムには、受話器、強化コード、フックスイッチ、キーモジュール、ケーブルグランド、取り付け金具、およびクリティカルサイト向けに少なくとも1つの事前設定済み交換用端末が含まれます。
