危険な産業環境では、電話による通報だけでは必ずしも十分な警告とはなりません。ポンプステーション、コンプレッサーエリア、タンクファーム、処理ユニット、鉱山、その他の生産エリアでは、バックグラウンドノイズが大きく、操業範囲が広く、要員が固定通信ポイントから離れて作業している場合があります。

このため、防爆電話は多くの場合、PAスピーカーおよび音声・可視警報機器とともに配備されます。電話は制御室との双方向通信を提供し、警報は現場で注意を引き付け、PAシステムは1つまたは複数のゾーンにわたって要員に指示を配信します。

主なエンジニアリングタスクは、これらのデバイスが同じイベントにどのように応答すべきかを決定することです。サイトに応じて、連携はリレー接点、SIPシグナリング、I/Oゲートウェイ、ページングゲートウェイ、または集中ディスパッチプラットフォームによって処理される場合があります。

1. システムを連携させる理由

防爆電話、PAシステム、警報機器はそれぞれ異なる通信目的を果たします。

• 防爆電話：現場要員と制御室との間の直接の双方向通信を提供します。

• PAシステム：ライブまたは事前録音された音声メッセージを選択されたエリアに配信します。

• 音声・可視警報：騒音が多かったり視覚的に複雑な環境で、即時の音と光による警告を発します。

• ディスパッチシステム：通話、ページング、警報、録音、オペレーターのアクションを調整します。

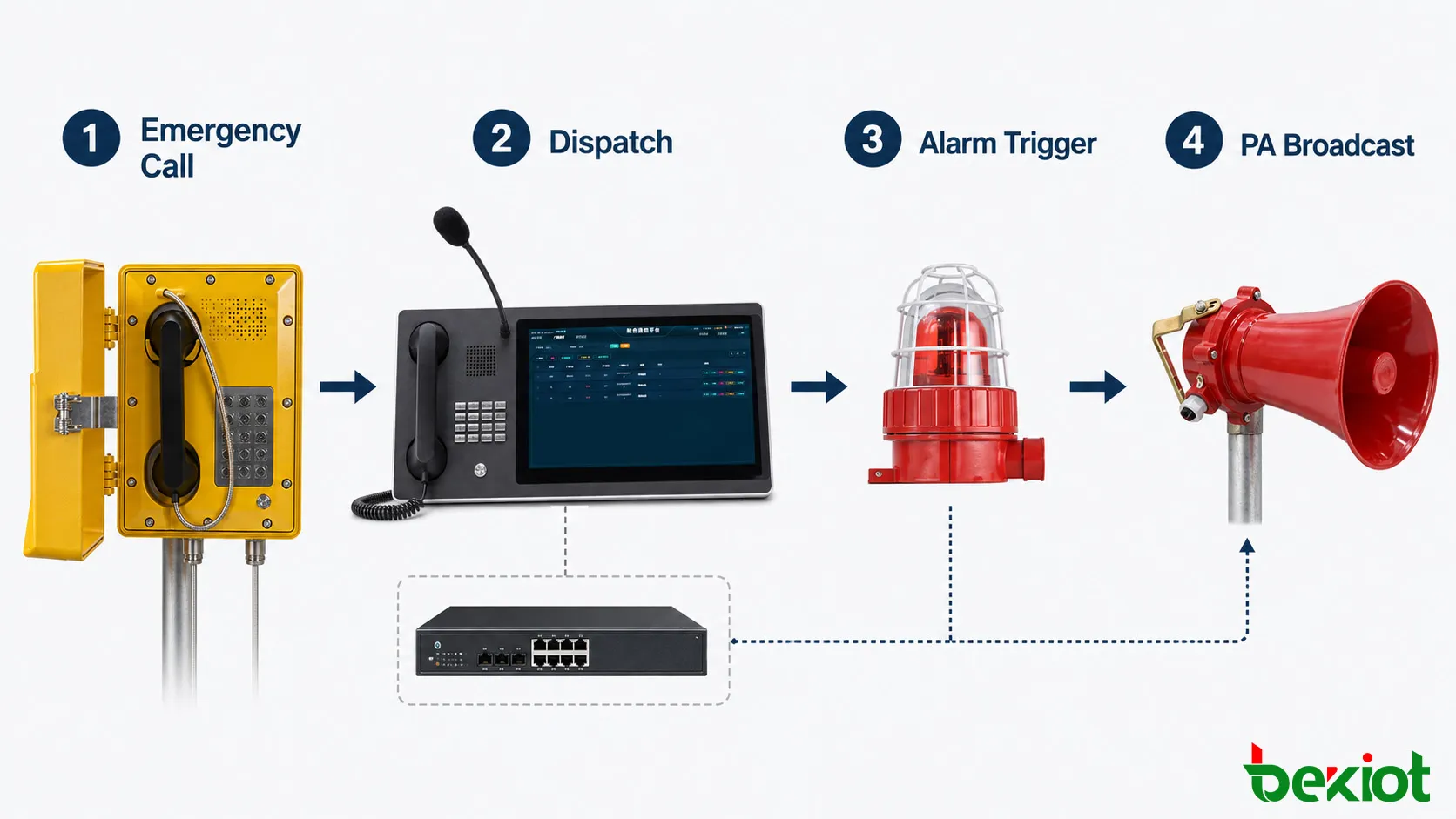

例えば、異常状態を検知した現場オペレーターは防爆電話を使って制御室に通報できます。同じイベントが近くのサイレンやビーコンを作動させる可能性があります。状況が確認されると、ディスパッチャーはPAシステムを通じて影響を受けたエリアに指示を出すことができます。

これにより、イベントを報告した人物との直接対話、即時のローカル警告、近くの要員への広範な通知という3つのレベルの通信が生まれます。

関連製品：EX-BH621 防爆SIP電話

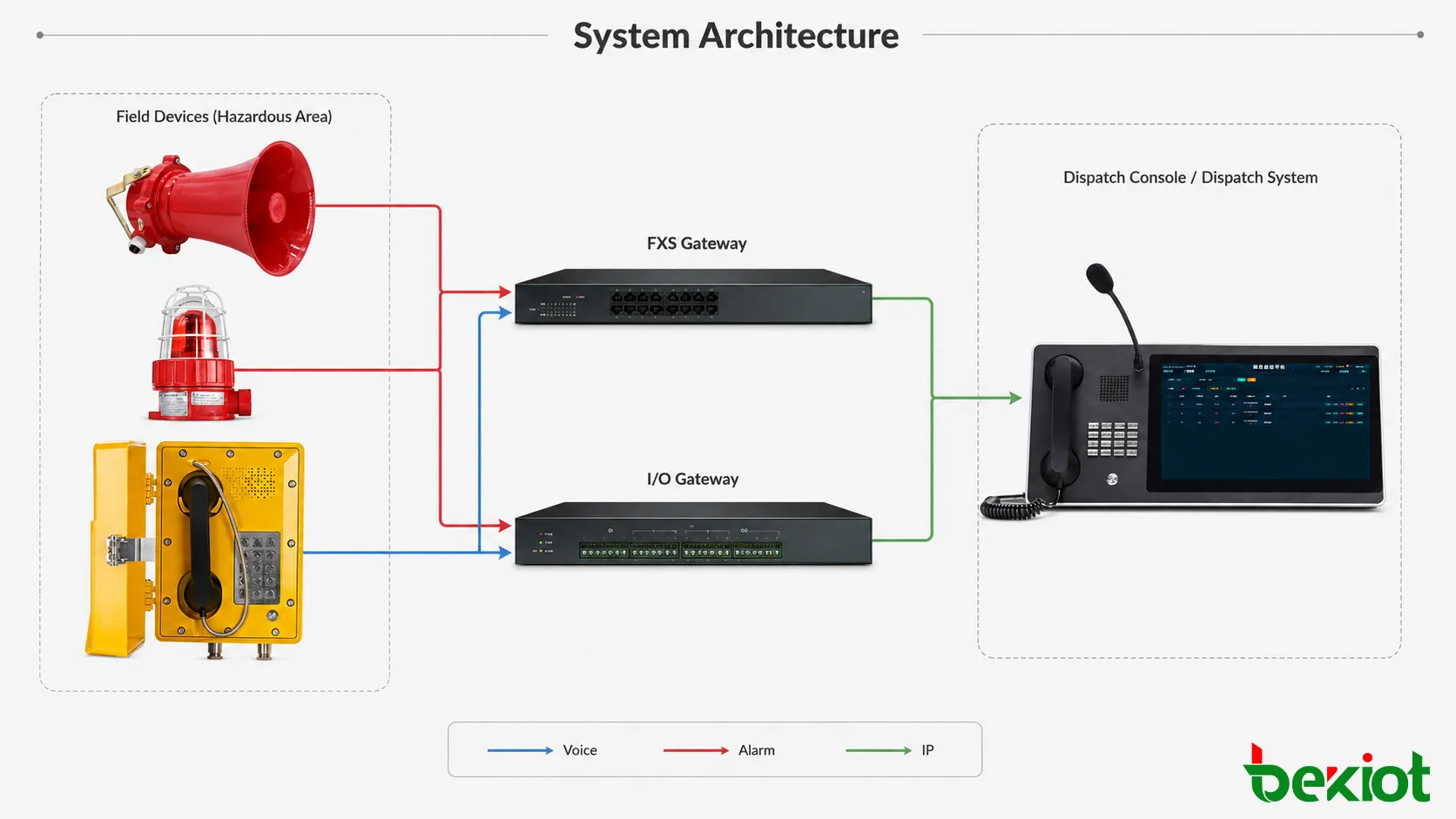

2. システムアーキテクチャ

統合通信システムは通常、フィールド端末、通信アクセス機器、制御プラットフォーム、および警報またはページングデバイスで構成されます。

SIPベースの導入では、防爆電話とネットワークページングデバイスをIP-PBX、SIPサーバー、またはディスパッチプラットフォームに直接接続できます。従来の警報デバイスは通常、リレー出力またはI/Oゲートウェイを介して制御されます。

システムには以下が含まれる場合があります：

• 防爆SIPまたはアナログ電話；

• 産業用イーサネットまたはアナログ電話回線；

• IP-PBXまたはSIPサーバー；

• ディスパッチコンソール；

• SIPページングゲートウェイまたはPAコントローラー；

• 防爆ホーンスピーカー；

• 音声・可視警報デバイス；

• リレーまたはI/Oゲートウェイ；

• 通話およびイベント録音。

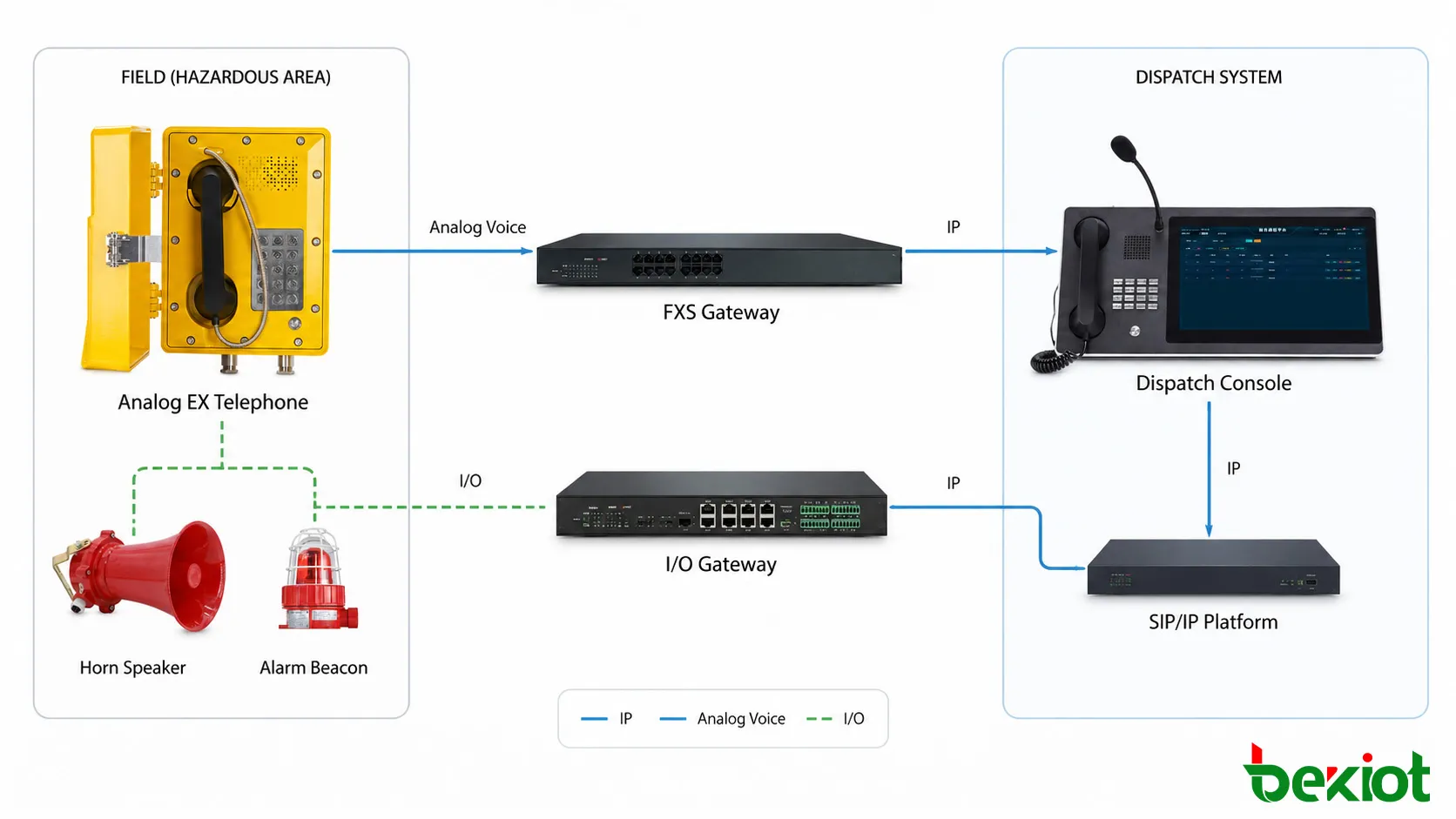

既存の産業サイトは、IPアップグレード時に必ずしもすべてのフィールド機器を交換する必要はありません。アナログ電話、アンプ、その他の使用可能なデバイスは、適切な場合には引き続き使用でき、ゲートウェイが新しい通信プラットフォームへの必要なインターフェースを提供します。

3. 警報トリガー

音声・可視警報は、フィールド電話からローカルに、または通信プラットフォームを介して集中的にトリガーできます。正しい方法は、利用可能なインターフェースと必要な警報ロジックに依存します。

リレーまたはドライコンタクト

リレー出力は、ローカル連携を作成する最も簡単な方法の1つです。緊急ボタンを押すか、定義済みの電話イベントを生成するとリレー状態が変化し、それが警報コントローラーに制御信号を提供できます。

信号経路は次のようになります：

緊急ボタン → リレー出力 → 警報コントローラー → サイレン/ビーコン

リレーは、その電気定格が接続負荷に特に適している場合を除き、制御インターフェースとして扱う必要があります。高出力のサイレン、ビーコン、またはその他のフィールドデバイスには、中間コントローラーまたはリレーモジュールが必要になる場合があります。

SIPおよびI/O制御

集中SIPシステムでは、フィールド電話は最初に通話を発信するか、サポートされているイベントを生成できます。ディスパッチプラットフォームは発信元端末を識別し、設定された警報ルールを適用します。

例：

SIP電話 → ディスパッチプラットフォーム → I/Oゲートウェイ → 警報デバイス

これにより、個々のエリアに異なるルールを割り当てることができます。あるポンプステーションからの通報はローカルのビーコンのみを作動させますが、プラント緊急時には複数のゾーンで警報をトリガーできます。

I/Oゲートウェイは、制御プラットフォームがIP通信を使用するが、フィールド警報機器が従来のリレーまたはコンタクト入力を受け入れる場合に特に役立ちます。

4. PA統合

PAシステムは1対多の通信を処理します。フィールド通報を受信した後、制御室はページングを使用して、生産ユニット、建物、トンネル区間、または施設全体に指示を送信できます。

SIPページング

SIPスピーカー、ページング端末、SIP PAゲートウェイは、電話端末と同じSIP通信環境に登録できます。

オペレーターはディスパッチコンソールからページングエンドポイントまたは定義済みグループを選択し、アナウンスを開始します：

ディスパッチコンソール → SIPサーバー → SIPページングエンドポイント → スピーカー

プラットフォームに応じて、ページングは個別デバイス、グループ、ゾーン、または全体呼び出しで編成できます。緊急ページングには、通常のアナウンスよりも高い優先度が割り当てられる場合もあります。

既存のPAシステム

既存のアンプとホーンスピーカーを備えた産業プラントは、SIPページングまたはオーディオゲートウェイを介してIP通信システムに接続できます。

接続は次のようになります：

ディスパッチプラットフォーム → SIP PAゲートウェイ → PAアンプ → フィールドスピーカー

これは段階的近代化に役立ちます。既存のスピーカーとアンプは引き続き動作し、ディスパッチとページングの制御がIPネットワークに移行するためです。

5. ローカル制御か集中制御か？

ローカル連携は通常、電話と近くの警報機器との間の直接的な電気接続を使用します。これはシンプルで高速であり、孤立したポンプステーション、機器室、遠隔地、または複雑なプラットフォームロジックから独立してローカル警告を動作させる必要があるその他の場所に適しています。

集中連携は、より多くの制御機能をディスパッチまたは警報プラットフォームに移します。システムは通話の送信元を識別し、対応する警報ゾーンを選択し、ページングを制御し、イベントを記録できます。

大規模な産業サイトでは、多くの場合両方の方法を組み合わせます。電話リレーが即座にローカルビーコンを作動させ、一方で中央プラットフォームがPAアナウンス、追加警報、通話録音、オペレーター派遣を含む広範な対応を処理します。

中央プラットフォームは、プロジェクトがより広範なイベント連携を必要とする場合、CCTV、ガス検知、火災警報インターフェース、またはその他の運用システムと情報を交換することもできます。

6. 産業用途

石油・ガス

タンクファーム、コンプレッサーステーション、ローディングエリア、処理施設では、ローカル警報とエリア全体への通知とともに固定通信ポイントが必要になることがよくあります。防爆電話により要員はインシデントを直接報告でき、PAおよび警報デバイスが警告を周囲の作業エリアに拡張します。

化学プラント

化学処理エリアは、危険ゾーン、高い環境騒音、複数の生産ユニットを組み合わせることがよくあります。固定電話は制御室との直接通信を提供し、サイレン、ビーコン、PAスピーカーがプラント全体の緊急通知を改善します。

鉱業

鉱山プロジェクトでは、主要な操業場所で固定電話、ディスパッチ通信、警報、ページングを使用する場合があります。機器の選択は、特定の危険エリア要件、粉塵、バックグラウンドノイズ、機械的条件、利用可能な通信ネットワークを考慮する必要があります。

トンネルおよび地下施設

トンネルや地下産業空間は、通信距離が長く、緊急ポイントが分散していることがよくあります。固定電話は緊急通報のための既知の場所を提供し、ゾーンベースのPAおよび警報デバイスはより広いセクションにわたって要員に通知できます。

特定のエリアが危険に分類される場合、電話および関連する電気機器は、対応するプロジェクト要件に従って選択する必要があります。

7. 導入チェックリスト

フィールド設置前に、通信および警報インターフェースは、機器が現場に到着した後ではなく、システム設計の一部として確認されるべきです。

既存施設の場合、最初のステップには、設置済みの電話回線、PAアンプ、フィールドスピーカー、警報回路、ネットワークリソース、利用可能なインターフェースの文書化も含める必要があります。これにより、既存機器をどこに残し、どこにゲートウェイまたはコントローラーが必要かを判断しやすくなります。

信頼性の高い連携設計は、実際のイベント中に通話、警報、PAゾーンがどのように応答することが期待されるかに依存します。したがって、危険エリア要件、電気インターフェース、ネットワーク可用性、警報優先度、障害時の挙動を試運転前に確認する必要があります。

Beckeは、危険および産業環境向けに防爆電話、産業用電話、通信ゲートウェイ、ディスパッチ、PA関連機器を提供しています。これらの製品はSIP、アナログ、またはハイブリッド通信アーキテクチャで使用でき、最終的な構成はサイトネットワーク、危険エリア要件、必要な警報およびページング機能によって決定されます。
