オーディオ会議システムは、企業、政府機関、オペレーションセンター、産業団地、輸送組織、公共事業、サービス部門で今でも広く利用されています。ビデオ会議やIPコラボレーションプラットフォームが利用可能な場合でも、ダイヤルイン会議はシンプルで慣れており、一般電話からアクセスできるため、重要な役割を果たしています。

重要な疑問は、会議プラットフォームを公衆電話網または企業ボイスネットワークにどのように接続すべきかということです。従来のアナログ回線アクセスは小規模システムには機能しますが、多くの参加者が同時にダイヤルインする必要がある場合、管理が困難になります。E1トランクアクセスは、特に安定したマルチチャネル音声アクセスが求められる場合に、オーディオ会議システムを接続するためのより効率的でキャリアグレードの方法を提供します。

会議が拡大するにつれてアナログアクセスが困難になる理由

初期の電話会議ブリッジシステムは、多くの場合アナログ電話回線を介して通信事業者に接続されていました。このアプローチは理解しやすいものです。各アナログ回線は1つの音声パスを表します。会議システムが複数の外部参加者を同時にサポートする必要がある場合、複数の物理電話回線を接続しなければなりません。

これはすぐに非効率になります。例えば、16者間オーディオ会議ブリッジが公衆電話網を介して16人の参加者がダイヤルインする必要がある場合、システムは十分なアクセス容量を提供するために16本のアナログ電話回線を必要とするかもしれません。各回線には配線、番号管理、メンテナンス、テスト、トラブルシューティングが必要です。

小規模オフィスでは、数本のアナログ回線で許容できるかもしれません。しかし、エンタープライズレベルの会議、コマンドセンター、公共サービスホットライン、ディスパッチシステム、または頻繁にグループ通話を行う組織では、アナログアクセスはあまりにも多くの配線と管理作業を生み出します。また、追加のアクセスチャネルごとに物理回線リソースが追加で必要になるため、拡張が不便になります。

E1回線が音声チャネルを伝送する仕組み

E1は、通信事業者グレードの音声サービスで一般的に使用される物理層デジタル伝送規格です。CCITT標準で定義され、しばしば一次群信号と呼ばれます。伝送速度は2.048 Mbpsであり、多くの事業者や技術者が2M回線とも呼ぶ理由です。

通信環境では、E1は音声交換システムのデジタルトランクとして広く使用されています。多くの別々のアナログ電話回線を使用する代わりに、1本のE1トランクが単一の物理回線で複数のデジタル音声チャネルを伝送できます。これがオーディオ会議アクセスに役立つ主な理由です。

E1フレームは時分割多重に基づいています。各フレームは125マイクロ秒で、CH0からCH31まで番号付けられた32個の等しいタイムスロットに分割されます。タイムスロットCH0はフレーム同期に使用され、CH16はPRIベースの音声アプリケーションでのシグナリングに一般的に使用されます。残りの30個のタイムスロット、CH1～CH15およびCH17～CH31は、30個の音声チャネルとして使用されます。

各タイムスロットはフレームあたり8ビットを運びます。32個のタイムスロットがあるため、1フレームは256ビットを運びます。毎秒8,000フレームが送信されるため、E1一次群信号の総データレートは2.048 Mbpsになります。音声トランクアプリケーションでは、この構造は一般的に64 kbpsの容量を持つ32チャネルとして理解され、CH0とCH16が同期とシグナリング用に予約されている場合、30チャネルが音声に利用可能です。

1本のE1トランクが会議ダイヤルインアクセスに適している理由

E1トランクアクセスの最も実用的な利点はチャネル密度です。1本のE1回線は30の同時音声通話をサポートできます。電話会議システムにとって、これは多くの参加者が同じ会議アクセス番号に電話でき、システムが参加者ごとに個別のアナログ回線を必要としないことを意味します。

これは特にダイヤルインオーディオ会議サービスに適しています。参加者は1つの統合アクセス番号を覚えておくだけで済みます。その番号の背後で、E1トランクは複数のベアラチャネルを提供し、多くのユーザーが同時に会議システムに入ることができます。

容量が不足している場合、拡張もより明確です。多くの独立したアナログ回線を追加する代わりに、組織は会議プラットフォームと事業者リソースに応じて別のE1トランクを追加したり、トランク容量を増やしたりできます。公衆ダイヤルイン番号とユーザーエクスペリエンスはより一貫性を保つことができます。

関連製品：Becke IPGA-1E1 トランクゲートウェイ

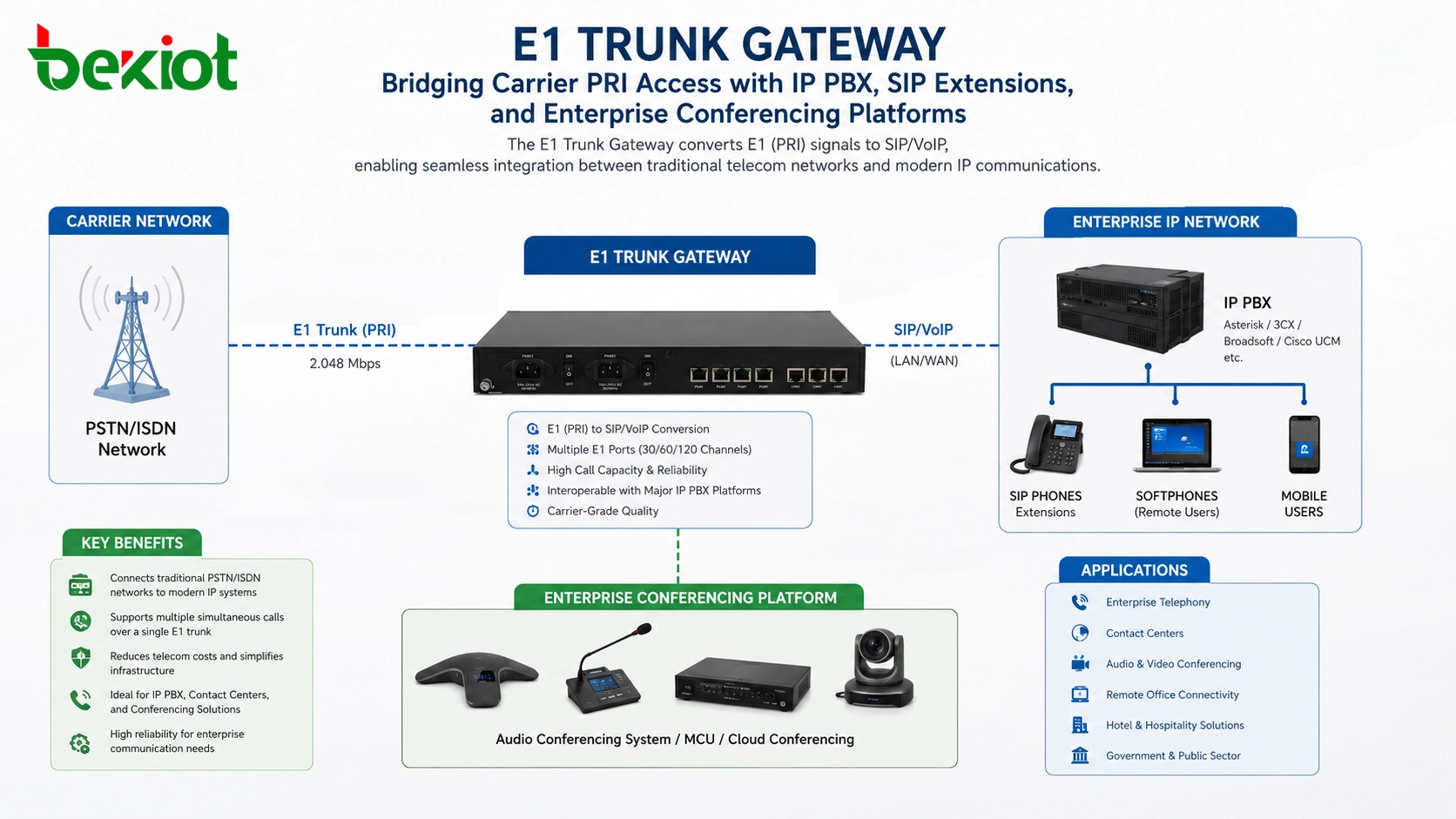

IPベースの音声環境では、E1トランクゲートウェイは、キャリアE1回線とIP PBX、SIPサーバー、またはオーディオ会議プラットフォームとの間の変換およびアクセス層として使用できます。これにより、従来のデジタルトランクリソースを最新のVoIPおよびユニファイドコミュニケーションアーキテクチャに統合できます。

物理アクセスとインターフェース計画

一般的な展開では、事業者は光ファイバーなどの伝送インフラを介してE1サービスを顧客の機器室に提供します。その後、伝送または光変換デバイスがE1電気インターフェースを解放し、顧客側の通信機器に接続します。

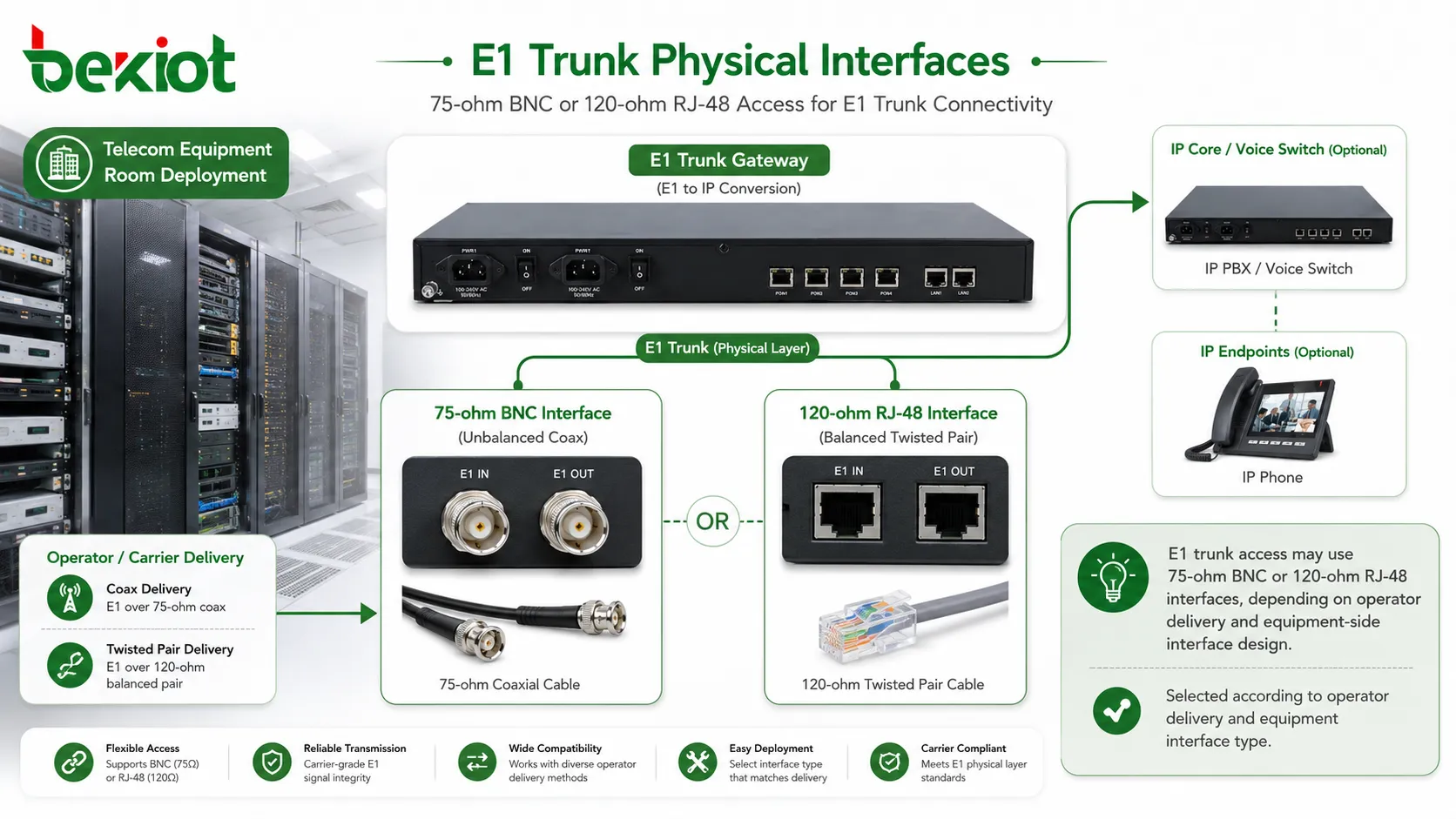

E1インターフェースは、G.703電気的特性の下で一般的に2つの物理形態で見られます。1つは不平衡75オームインターフェースで、通常はデュアル同軸BNCコネクタを使用します。もう1つは平衡120オームインターフェースで、通常はRJ-48ツイストペアコネクタを使用します。

75オームと120オームのアクセスの違いは、必ずしも展開を妨げるものではありません。事業者側と機器側が異なる物理インターフェースタイプを使用する場合、適切なインピーダンスコンバータまたはアダプタを使用できます。重要なのは、インストール前にインターフェースタイプを明確に計画し、配線、コネクタ、接地、伝送距離が正しく処理されることを保証することです。

信号方向とパラメータの整合性

E1トランクの設置は、ケーブルを差し込むだけの問題ではありません。送信方向と受信方向を正しく接続する必要があります。リモートスイッチまたは事業者デバイスが一方を受信として使用する場合、ローカルデバイスは対応する送信ポートに接続する必要があります。リモート側が送信する場合、ローカル側は受信しなければなりません。送信と受信の配線が正しくないと、リンクが確立されないことがあります。

コミッショニング中、両側で信号損失、フレーム損失、マルチフレーム同期損失、スリップアラーム、その他のE1レイヤーの障害が表示されてはなりません。これらのアラームは通常、物理リンク、クロッキング、フレーミング、またはパラメータ設定が正しくないことを示します。

パラメータの整合性も重要です。E1インターフェースの両側は、フレーミング、シグナリング、CRC、エンコーディング、クロックソース、関連トランクパラメータについて一致する設定を使用する必要があります。小さな不一致でも、チャネル障害、ビットエラー、スリップ、フレーム同期問題、または不安定な通話動作を引き起こす可能性があります。

多くのオーディオ会議アクセスプロジェクトでは、通常、事業者にISDN-PRIシグナリング、CRC無効、PCM30エンコーディングのE1回線を提供するよう依頼できます。これらの設定は、ローカル事業者、会議プラットフォーム、トランクゲートウェイ、PBXの要件に従って確認する必要があります。

デジタル伝送によるよりクリアな音声品質

E1は、デジタル伝送と構造化されたタイムスロットを使用する点で、アナログ電話アクセスとは異なります。これにより、従来のアナログ回線よりも干渉に対する耐性が強くなります。アナログアクセスでは、回線ノイズ、インピーダンス問題、老朽化した銅線、環境干渉が通話品質に影響を与える可能性があります。

E1デジタルトランキングでは、音声チャネルはより制御されたデジタル構造で伝送されます。回線が正しくプロビジョニングされ同期されている場合、音声品質は通常より明瞭で安定します。これは会議にとって重要です。なぜなら、音声品質が悪いと複数の参加者に同時に影響し、会議の効率を低下させる可能性があるからです。

会議システムにおいて、明瞭さは快適さの要因だけではありません。より明瞭な音声は、参加者が話者を識別し、繰り返しの説明を減らし、会議の継続性を維持するのに役立ちます。指揮、派遣、企業調整、公共サービス会議では、安定した音声品質はシステム信頼性の一部です。

PRIシグナリングによる高速な通話設定

E1アクセスのもう一つの重要な利点は、シグナリング効率です。E1がISDN-PRIシグナリングを使用する場合、シグナリング情報は音声ベアラチャネルとは別に伝送されます。一般的な30チャネル音声構造では、CH16がシグナリングに使用され、他の30チャネルが音声トラフィックに使用されます。

これは従来のアナログ回線の動作とは異なります。アナログ電話は、ダイヤルトーン、ビジートーン、リングバックトーン、その他の回線状態表示などのトーンベースの状態認識に依存することがよくあります。これらの方法は遅くなる可能性があり、特定の環境では検出エラーが発生することがあります。

PRIシグナリングにより、通話設定、解放、発信者情報、チャネル割り当て、その他の通話制御アクションをシグナリングメッセージで伝送できます。これにより、より高速な接続処理が可能になり、誤ったトーン検出のリスクが軽減されます。短期間に多くの着信を受信する可能性のある会議プラットフォームにとって、より高速で信頼性の高いシグナリングは実用的な利点です。

統一番号によるユーザーエクスペリエンスの向上

会議アクセスはユーザーにとってシンプルであるべきです。参加者が異なる番号、部門、回線、バックアップアクセス方法を覚えなければならない場合、会議参加はより複雑になります。E1トランクアクセスは、統一された番号の背後で多くの同時通話を許可することで、これを解決するのに役立ちます。

一般的なオーディオ会議サービスでは、ユーザーは公開された会議アクセス番号を1つダイヤルします。ネットワークと会議プラットフォームはその後、チャネル割り当てと会議ルーティングを処理します。発信者は、システムが1つのトランク、複数のトランク、または内部ルーティングロジックを使用しているかを知る必要はありません。

これにより、定例会議、緊急ブリーフィング、部門間調整、大規模グループ通知のユーザビリティが向上します。統一番号は、管理者が会議の指示を公開し、長期的な会議アクセスポリシーを管理するのも容易にします。

エンタープライズおよびコマンドシステム向けのスケーラブルなアクセス

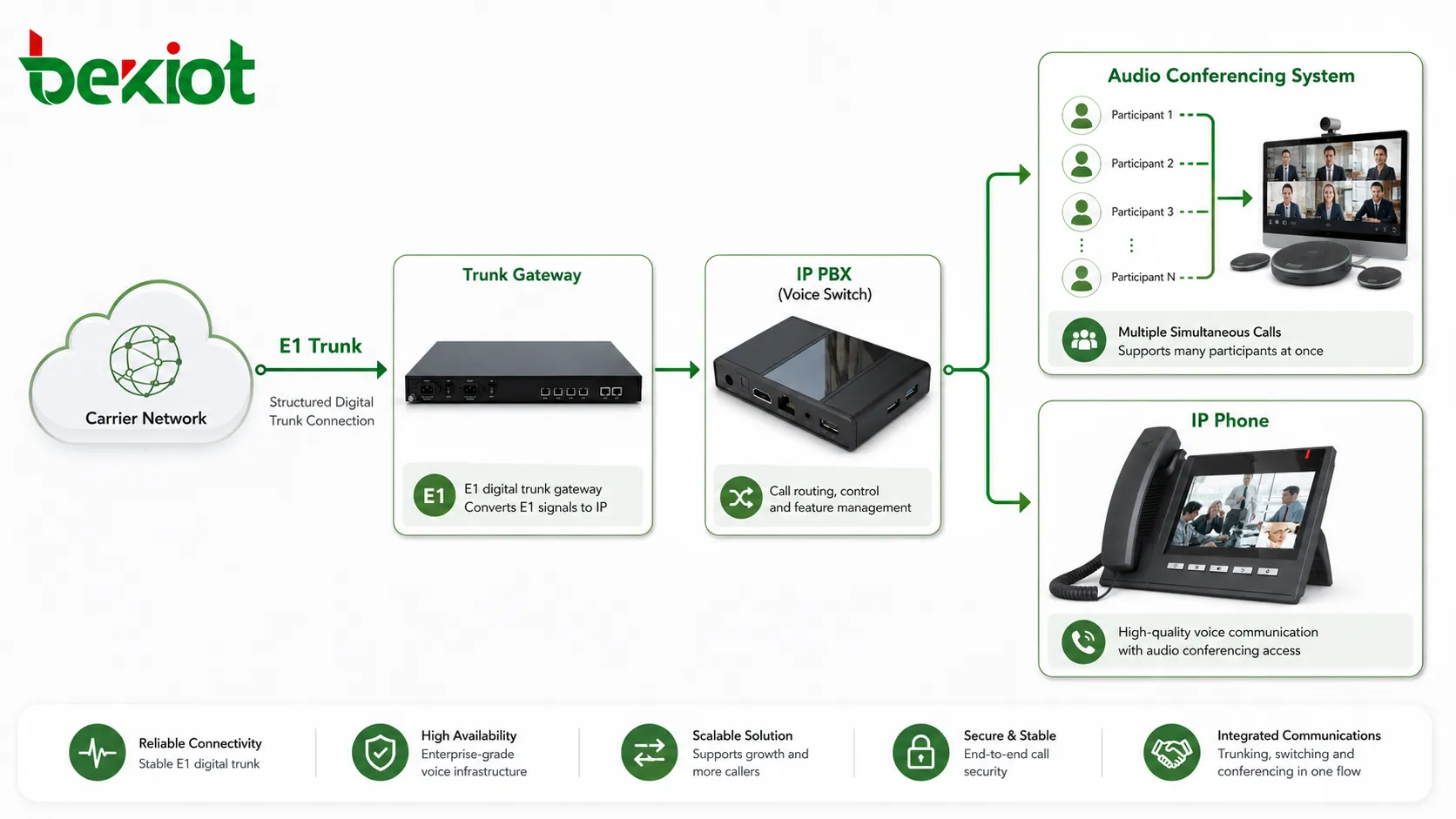

E1トランクアクセスは、単一の会議ブリッジだけでなく、より広範なエンタープライズボイスアーキテクチャの一部にもなります。トランクは、トランクゲートウェイを介してIP PBX、SIPベースの通信プラットフォーム、ディスパッチシステム、または専用会議サーバーに接続できます。

このアーキテクチャは、組織が従来の通信アクセスと最新のIP通信を組み合わせる必要がある場合に役立ちます。外部発信者はE1トランクを介して入り、内部ユーザーはSIP内線、IP電話、ソフトフォン、ディスパッチコンソール、またはユニファイドコミュニケーションクライアントを介して参加できます。ゲートウェイとPBXは通話を会議プラットフォームにルーティングします。

コマンドセンターやエンタープライズ通信室では、この設計により公衆ネットワークアクセスと内部IP通信の間に安定した境界が提供されます。また、組織は柔軟な内部音声アプリケーションを構築しながら、キャリアグレードのトランク信頼性を維持できます。

E1が依然として有力な選択肢である場合

IPベースの音声アクセスとIMS回線はより一般的になりつつあり、オールIP音声ネットワークは長期的な開発トレンドです。しかし、E1は多くの実用的なオーディオ会議プロジェクトにおいて、成熟しており、予測可能で、通信事業者や音声エンジニアに広く理解されているため、依然として有力な選択肢です。

組織は、安定した着信容量、明確なチャネル割り当て、確立されたPRIシグナリング、信頼性の高いキャリア相互接続、既存のPBXまたは会議インフラとの互換性が必要な場合に、依然としてE1を選択することがあります。一部の地域や業界では、E1はマルチチャネル音声アクセスを提供する最も信頼性の高い方法の1つです。

最善のアプローチは、E1とIP音声を対立するテクノロジーとして扱わないことです。多くの展開では、E1はキャリアアクセス側で使用され、SIPとIP通信はエンタープライズネットワーク内部で使用されます。トランクゲートウェイはこれらの2つのドメインを接続し、会議システムが安定したデジタルトランクアクセスと柔軟なIPルーティングの両方の恩恵を受けられるようにします。

プロジェクト計画のための展開チェックリスト

オーディオ会議システムにE1アクセスを展開する前に、プロジェクトチームは事業者側の条件と機器側の要件の両方を評価する必要があります。明確なチェックリストにより、コミッショニングの問題を減らし、プロジェクトの納期を短縮できます。

• 事業者がE1をPRIとして提供するかどうかを確認し、期待されるシグナリングモードを確認します。

• 必要な同時着信および発信会議通話の数を検証します。

• 30音声チャネルのE1トランク1本で十分か、複数のE1トランクが必要かを確認します。

• 物理インターフェースタイプ（75オームBNCまたは120オームRJ-48）を確認します。

• 事業者側とデバイス側が異なるインターフェースタイプを使用する場合、アダプタまたはインピーダンス変換を準備します。

• コミッショニング前に送信および受信配線方向を確認します。

• 両側でE1フレーミング、クロッキング、CRC、PCM30、シグナリングパラメータを一致させます。

• 信号損失、フレーム損失、マルチフレーム損失、スリップアラーム、ビットエラーを確認します。

• 着信通話の同時実行性、通話設定速度、切断動作、発信者番号通知、会議ルーティングをテストします。

• 番号公開、トランクフェイルオーバー、容量拡張、録音、PBX統合を計画します。

結論

E1トランクアクセスは、オーディオ会議システムをキャリアグレードの音声ネットワークに接続するための実用的で成熟した方法を提供します。アナログ回線アクセスと比較して、配線の複雑さを軽減し、1本の2.048 Mbps回線で30の同時音声チャネルをサポートし、統一ダイヤルイン番号を可能にし、音声安定性を向上させ、PRIシグナリングによる高速な通話制御を提供します。

その技術構造も明確です。E1フレームには32個のタイムスロットが含まれ、CH0は同期に、CH16は一般的にシグナリングに、30チャネルは音声に利用できます。これにより、E1は特に複数の参加者が1つのアクセス番号でダイヤルインする必要がある会議システムに適しています。

IMSおよびIPベースの音声アクセスがますます重要になっていますが、E1は安定したデジタルトランキング、予測可能なチャネル容量、キャリアグレードの相互接続が必要な場所で依然として価値があります。E1トランクゲートウェイとIP PBXまたはSIPベースの会議プラットフォームを組み合わせると、従来の通信ネットワークと最新のエンタープライズ通信システムとの間の信頼できるブリッジを形成できます。

FAQ

1本のE1トランクは何回の同時音声通話をサポートできますか？

一般的なPRI音声設定では、1本のE1トランクは30の同時音声チャネルをサポートします。残りのタイムスロットは同期およびシグナリング機能に使用されます。

会議においてE1が複数のアナログ回線より優れている理由は？

E1は物理配線を削減し、トランク管理を簡素化し、デジタル音声伝送を提供し、統一ダイヤルイン番号をサポートし、単一の構造化回線で多くの同時通話を可能にします。

E1はIP PBXシステムで動作しますか？

はい。E1トランクは、E1トランクゲートウェイを介してIP PBXまたはSIPベースの会議システムに接続できます。ゲートウェイは従来のデジタルトランク側とIP音声ネットワーク側の間で変換を行います。

E1トランクが通話できない場合、何を確認すべきですか？

技術者は、物理インターフェースタイプ、送受信配線、クロックソース、フレーミングモード、CRC設定、PRIシグナリング、PCM30エンコーディング、アラーム、および両側が一致するトランクパラメータを使用しているかどうかを確認する必要があります。
