デュアルトーン・マルチ周波数は一般に DTMF と略され、キーパッド入力を表すために一対のトーンを使用する音声信号方式です。ユーザーが電話機のキーパッドでキーを押すと、システムは低周波グループから 1 つ、高周波グループから 1 つの、合計 2 つの周波数を同時に生成します。受信側システムはこのトーンペアを検出し、数字、記号、または制御コマンドに変換します。

DTMF は従来型電話と深く結び付いていますが、現代の通信および制御の場面でも依然として重要です。自動音声応答、呼ルーティング、アクセス制御、遠隔制御、SIP ベースの音声システム、アラーム通知、ディスパッチプラットフォーム、無線ゲートウェイ、レガシーインターフェースシステムでは、今でもトーン認識に依存することがあります。その長期的な価値は、コマンドを通常の音声経路で送ることができ、独立したデータチャネルを必要としないという単純な考え方にあります。

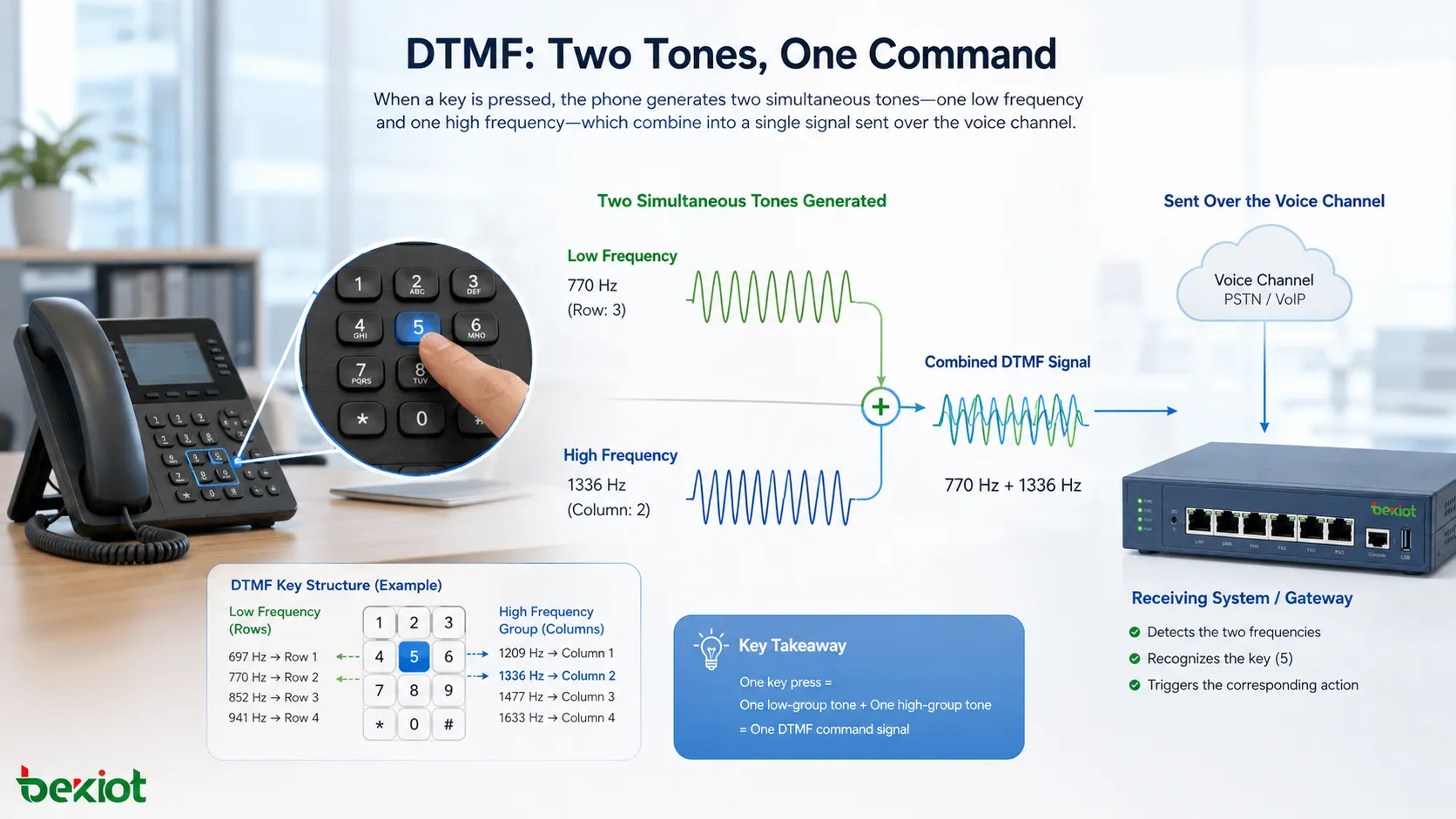

なぜ 2 つの周波数を使うのか

最も重要な設計上の特徴は、2 つのトーンを同時に使用することです。有効な各キーは、低周波グループの 1 つの周波数と高周波グループの 1 つの周波数で表されます。これにより、話し声、背景音、回線ノイズ、音楽が有効なキーパッドコマンドと誤認される可能性を低減できます。

単一のトーンだけでは、偶然に似た音が発生しやすくなります。人間の音声には変化する周波数成分が多く含まれ、特定の母音や雑音が個別の周波数と重なることがあります。二重トーン構造では、受信側が特定のペア、有効な振幅関係、安定した継続時間を期待するため、認識の選択性が高まります。

この設計により、DTMF は音声面で利点を持ちます。音声品質のチャネルを通過できるほど単純でありながら、フィルター、デジタル信号処理装置、ソフトウェアアルゴリズムによって確実に復号できるだけの構造を備えています。

信号構造とキー割り当て

標準キーパッドは、ランダムなトーンではなく周波数グループを使用します。低周波グループには 697 Hz、770 Hz、852 Hz、941 Hz が含まれます。高周波グループには 1209 Hz、1336 Hz、1477 Hz、1633 Hz が含まれます。通常の電話キーパッドでは、数字 0–9、アスタリスク、シャープに主に最初の 3 つの高周波列を使用します。4 列目は拡張用途で A、B、C、D に使用されます。

たとえば「1」を押すと、697 Hz と 1209 Hz が同時に生成されます。「5」を押すと 770 Hz と 1336 Hz が生成されます。「0」を押すと 941 Hz と 1336 Hz が生成されます。受信側は低いトーンを識別し、高いトーンを識別し、その組み合わせが有効であることを確認してから、対応するキーを報告します。

この格子状の構造により、システムは予測しやすくなります。また、デコーダーが無効な組み合わせを拒否できるようになります。高いトーンなしに 2 つの低いトーンが現れた場合や、検出された周波数が想定セットに属さない場合、その信号は無視できます。

音声チャネルにおける音声上の利点

DTMF は音声経路を通過するように設計されました。これが広く使われるようになった理由の 1 つです。トーンは可聴帯域内にあり、多くの電話回路、アナログ回線、PBX システム、音声ゲートウェイ、無線リンク、音声処理チェーンを通過できます。

この信号は高い帯域幅を必要としません。複雑な変調も不要です。音として送信し、音から復号できます。そのため、音声はすでに利用できるものの、デジタル信号制御へ直接アクセスできないシステムで実用的です。

多くの実システムでは、この互換性が理論上の効率よりも重要です。既存の音声経路を通じて伝送できるコマンドは、新しい信号インフラを必要とする独立した制御プロトコルよりも導入しやすい場合があります。

認識の安定性

トーンペアは十分に分離されているため、信頼性の高い検出が可能です。受信側はフィルターやデジタル周波数分析を使って、期待される低周波成分と高周波成分が存在するかを識別できます。また、トーンの継続時間、ポーズのタイミング、振幅レベルも確認できます。

信頼できる認識にはいくつかの条件があります。トーンは十分な時間続く必要があります。2 つの周波数は十分に正確でなければなりません。音声経路は信号を大きく歪ませたり過度に圧縮したりしてはいけません。ノイズがトーンペアを上回ってはいけません。受信側は短い偶発的なバーストも拒否する必要があります。

音声認識や複雑な音声解釈と比べると、DTMF 認識ははるかに単純です。デコーダーは言語、文法、話者のアクセント、文章の意味を理解する必要がありません。既知のトーンペアを検出するだけでよいのです。

通常音声との混同に対する耐性

DTMF は誤検出を完全に防ぐものではありませんが、その構造によって通常音声との混同を減らせます。音声は動的で不規則ですが、有効なトーンペアは安定していて周波数が明確です。デコーダーは、定義された最短時間にわたって有効な低高ペアが存在することを要求してからキーを受け付けることができます。

そのため、DTMF は通話中にも使用できます。発信者は話し、案内を聞き、その後キーを押せます。システムは会話全体を解析するのではなく、トーンパターンを監視します。

ただし、音声が偶然に有効なトーンペアに十分似ている場合、talk-off が発生する可能性があります。優れたデコーダー設計では、ガード時間、twist 許容範囲、周波数許容範囲、音声拒否ロジックを組み込み、このリスクを低減します。

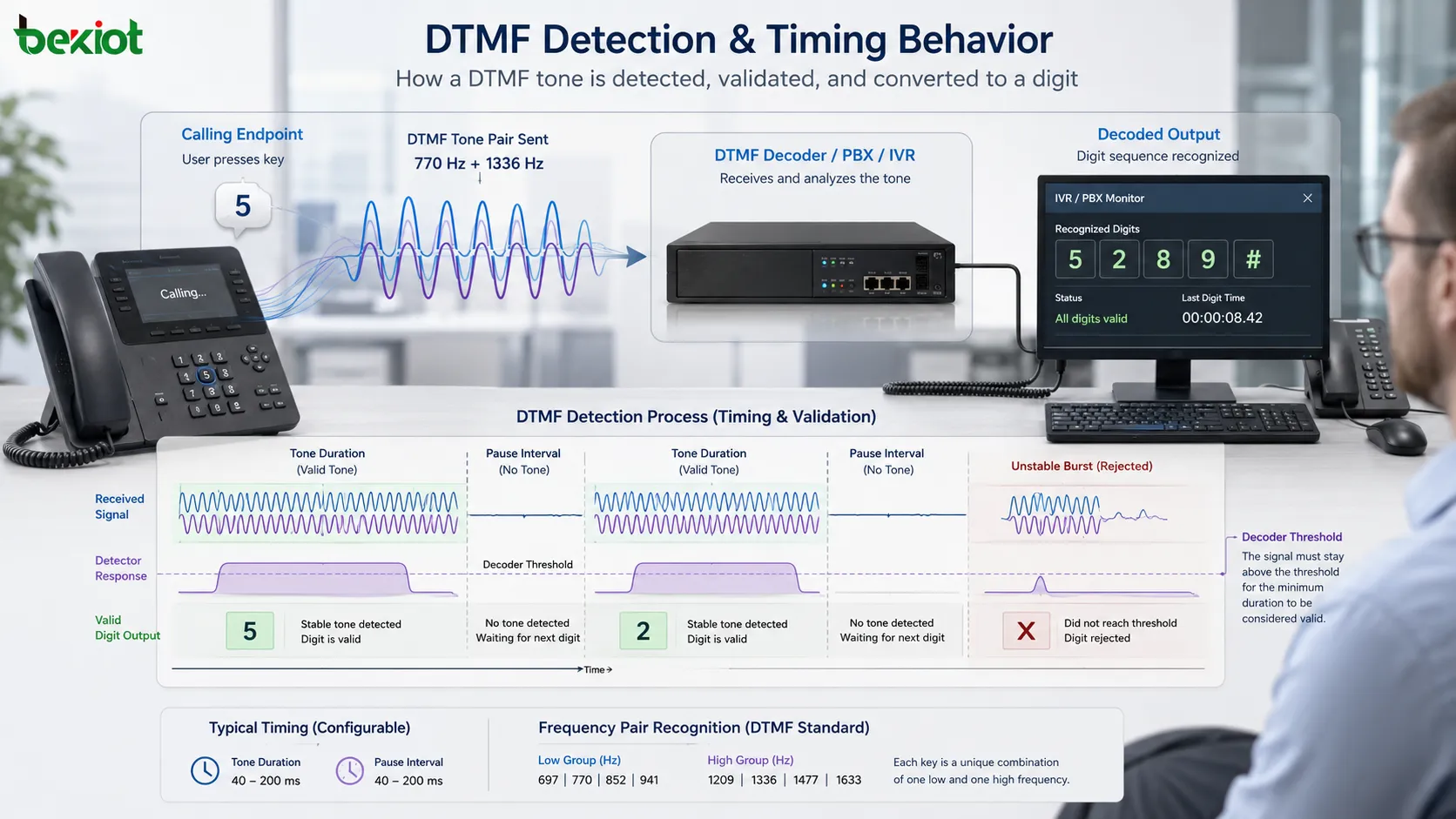

トーン継続時間とタイミング動作

継続時間は重要です。非常に短い信号は、ノイズ、クリック音、圧縮アーティファクト、偶発音である可能性があります。受信側は通常、数字を報告する前に、トーンが最小期間にわたって有効であることを要求します。

数字間のポーズ時間も重要です。数字が速すぎると、受信側が 1 つを取りこぼしたり、イベントを誤って結合したりする可能性があります。ポーズが長すぎると、受信アプリケーションは入力が未完了だと判断したり、タイムアウトしたりします。

実運用システムでは、DTMF のタイミングを音声経路全体でテストする必要があります。ある端末で正しく生成されたトーンが、伝送経路の別の部分で短縮、クリップ、遅延、歪みを受けることがあります。

Twist とレベルバランス

Twist は、低周波成分と高周波成分のレベル差を表します。実際の音声経路では、一方の周波数グループが他方より強くなったり弱くなったりすることがあります。この差が大きすぎると、デコーダーはペアを正しく認識できない場合があります。

良いシステムは、妥当なレベル差を許容しながら、非現実的な組み合わせを拒否します。これは重要です。電話回線、コーデック、増幅器、マイク、スピーカー、ゲートウェイは周波数応答を変化させる可能性があるためです。

レベルバランスはユーザー体験にも影響します。トーンが弱すぎると受信側が検出できません。強すぎるとクリップや歪みが発生します。適切なゲイン設計は、信頼性の高い導入の一部です。

アナログおよびデジタルシステムとの互換性

DTMF の利点の 1 つは、古いシステムと新しいシステムを橋渡しできることです。十分な音質で音声が伝送されるなら、アナログ電話回線、デジタル PBX、VoIP ゲートウェイ、SIP 端末、無線リンク、音声ベースの制御経路で動作できます。

VoIP システムでは、DTMF は複数の方法で運ばれます。システム構成に応じて、インバンド音声、RTP イベント、または信号メッセージとして送信できます。各方式には異なる動作と互換性上の考慮点があります。

インバンド音声は、トーンが音として流れるため概念的には単純です。ただし、音声コーデック、圧縮、エコーキャンセル、パケット損失、ノイズ抑制の影響を受けることがあります。すべての機器が正しく対応している場合、IP ネットワークではアウトオブバンド方式のほうが信頼性が高いことがあります。

IP 音声での一般的な伝送方式

現代のパケットベース音声システムでは、DTMF は複数の方式で伝送できます。インバンド伝送は実際のトーンを音声ストリーム内に送ります。RTP イベント伝送は、数字をメディア経路内の特別なイベントとして表します。SIP INFO は、SIP 信号メッセージで数字情報を送ります。

これらの方式が存在するのは、実際のネットワーク要件が異なるためです。受信側が実際のトーンを聞くことを期待する場合、インバンド音声が有用です。RTP イベントはコーデックによる歪みを避けられます。SIP INFO は一部のアプリケーションサーバー環境で有用ですが、信号処理の対応と相互接続性に依存します。

端末間の不一致はよくある問題です。一方が RTP イベントを送信し、他方がインバンドトーンを期待している場合、数字認識は失敗する可能性があります。導入時には、すべてのゲートウェイ、PBX、ソフトスイッチ、端末、アプリケーションサーバーが互換性のある設定を使用していることを確認する必要があります。

インタラクティブシステムでの機能的価値

DTMF は自動音声応答で広く使われています。発信者は案内を聞き、メニュー項目を選ぶために数字を押します。システムはその数字を復号し、呼をルーティングし、情報を再生し、入力を収集し、または別のワークフローを開始します。

利点は、ユーザーが直接操作できることです。発信者はスマートフォンアプリ、データサービス、ウェブページを必要としません。基本的な電話キーパッドで十分です。これは、カスタマーサービス、銀行案内、公共サービスのホットライン、緊急メニュー、企業の呼ルーティング、サービス確認で今でも価値があります。

入力が構造化されているため、システムは素早く応答できます。口座番号、PIN、メニュー選択、内線番号などの数字は、自然言語解釈なしで処理できます。

遠隔制御での機能的価値

DTMF は簡単な遠隔制御方式としても利用できます。遠隔デバイスまたはシステムは特定のトーン列を監視し、それを動作に割り当てることができます。例として、ゲートを開く、無線チャネルを選択する、中継器を制御する、リレーを作動させる、音声経路を変更する、事前定義コマンドを実行するなどがあります。

音声経路がすでに存在し、必要なコマンド数が少ない場合に有用です。システムはブロードバンド接続や複雑なユーザーインターフェースを必要としません。

ただし、コマンドの安全性を考慮する必要があります。認証なしに任意の発信者からのトーンを受け入れると、未許可のユーザーが動作を起動できる可能性があります。重要な制御には、認可、パスコード、発信者確認、または追加のセキュリティ層が必要です。

通信ゲートウェイでの機能的価値

ゲートウェイは多くの場合、異なる通信技術を接続します。アナログ回線、SIP トランク、PBX 内線、無線チャネル、ディスパッチシステム、公衆ネットワークを橋渡しすることがあります。DTMF は、これらの境界を越えて制御信号を渡す助けになります。

たとえば、通話接続後にユーザーが数字を入力し、遠隔 IVR を操作することがあります。ゲートウェイは数字情報を正しく保持、変換、または再生成しなければなりません。失敗すると、音声通話は接続されても、メニュー操作は機能しません。

このため、DTMF 処理は音声ゲートウェイ導入時の重要なテスト項目です。通話音質が良いだけでは、キーパッドコマンドが正しく通過することは保証されません。

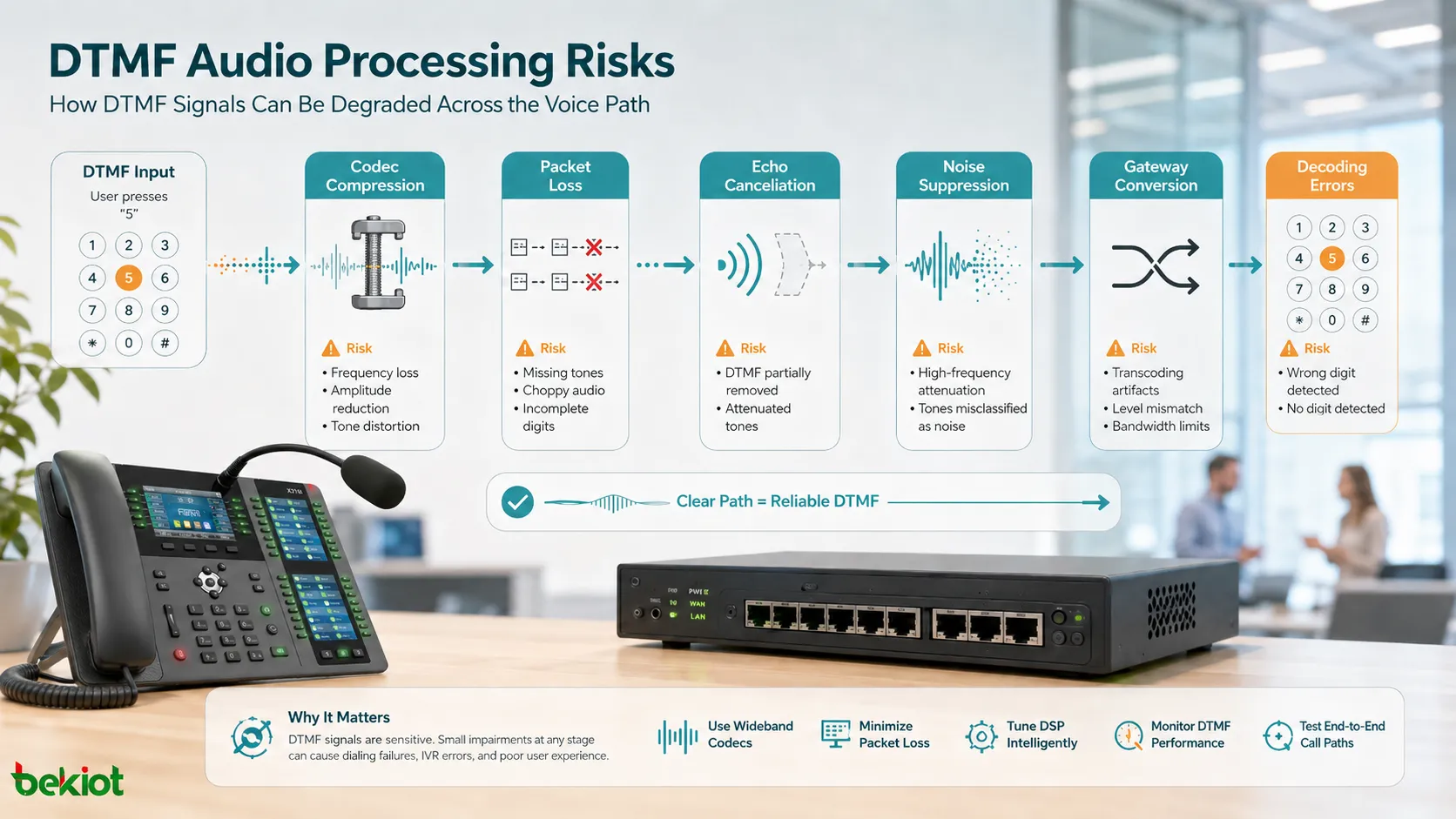

音声処理のリスク

多くの現代的な音声システムには、エコーキャンセル、自動利得制御、ノイズ抑制、コンフォートノイズ生成、パケット損失補償、コーデック圧縮が含まれています。これらの機能は音声品質には有用ですが、トーンの完全性に影響する可能性があります。

人の声に最適化されたコーデックは、必要なほど正確にトーンの周波数と振幅を保持できない場合があります。ノイズ抑制はトーンを人工的な音として扱うことがあります。エコーキャンセラーは予期しない形でトーンと相互作用する可能性があります。パケット損失はトーンを断片化することがあります。

信頼性の高い運用のためには、適切な伝送方式を使用し、どの音声経路でも動作すると仮定するのではなく、実際のネットワーク経路で DTMF をテストする必要があります。

デコーダー設計上の考慮点

デコーダーは、有効な周波数を識別しながら、ノイズ、音声、音楽、短い過渡音を拒否する必要があります。トーン継続時間、振幅、twist、周波数許容範囲、タイミングギャップを測定する必要があります。

デジタル実装では、フィルターバンクやスペクトル分析などのアルゴリズムを使用して、期待される周波数グループを検出できます。設計では、誤検出を避けつつ、実際の回線変動を許容する必要があります。

優れたデコーダーは、イベントも明確に報告します。アプリケーションがその動作を期待していない限り、長いトーンが重複した数字を生成してはいけません。ノイズの多い信号がランダムなキーパッド入力を生成してもいけません。

セキュリティと悪用防止

DTMF 自体は暗号化方式でも認証方式でもありません。受け入れられる音声経路にトーンを送れる人であれば、受信アプリケーションが本人確認をしない場合、入力を生成できる可能性があります。

低リスクのメニュー操作であれば、これで許容できる場合があります。しかし、アクセス制御、口座操作、決済システム、遠隔機器制御、緊急機能では、追加のセキュリティが必要です。

セキュリティ対策には、発信者認証、ワンタイムコード、アカウント検証、発信元チェック、ロール権限、レート制限、ログ記録、確認プロンプトなどがあります。PIN などの重要な数字は、録音やログでも慎重に扱う必要があります。

実システム向けテストチェックリスト

テストでは、トーン入力が想定されるすべての経路を含める必要があります。エンジニアは、ローカル通話、リモート通話、ゲートウェイ通話、SIP トランク通話、モバイル通話、アナログ回線通話、存在する場合は通話転送シナリオをテストする必要があります。

テストでは、各数字が正しく認識されること、重複数字が結合されないこと、長いトーンが予期せず重複報告されないこと、音声案内が入力を妨げないことを確認する必要があります。

コーデック選択もテスト対象にする必要があります。インバンドトーンが必要な場合、高圧縮の音声コーデックが問題を起こすことがあります。RTP イベントを使用する場合、端末はそれらを一貫してネゴシエートし、解釈しなければなりません。

保守とトラブルシューティング

数字認識に失敗した場合、チームはまずトーンがどのように伝送されているかを確認する必要があります。原因はキーパッド自体ではない場合があります。コーデック変換、ゲートウェイ設定、信号方式の不一致、メディアリレー動作、パケット損失、アプリケーションサーバー設定が原因になることがあります。

有効な確認項目には、パケットキャプチャ、SIP トレース、RTP イベント分析、音声録音、ゲートウェイログ、PBX 設定、IVR ログ、端末設定があります。正常な通話経路と失敗する通話経路を比較すると、多くの場合違いが見つかります。

保守チームは、選択した伝送方式を文書化し、接続されたシステム間で一貫させる必要があります。PBX 移行、SIP トランク交換、コーデックポリシー更新、ゲートウェイ更新中の予定外変更により、以前は動作していた数字入力が壊れることがあります。

利点と制限

主な利点は、単純性、互換性、低帯域要件、生成の容易さ、構造化された検出、既存の音声チャネル上での実用性です。DTMF は独立したデータインターフェースなしでコマンド入力を可能にするため、今も広く使われています。

制限も明確です。大量データではなく小さなコマンドセットを扱います。音声処理の影響を受けることがあります。それ自体は安全ではありません。伝送方式が一致しないと失敗します。複雑な現代的データ交換には適していません。

したがって、最適な用途は一般的なデータ通信ではなく、目的を絞った制御と入力です。音声ワークフローの中で単純な数字またはコマンド信号が必要な場合、DTMF は今でも非常に実用的です。

業界での関連性

Web アプリ、モバイルアプリ、AI 音声アシスタント、高機能 API が普及しても、多くのシステムがキーパッド入力に依存しているため、DTMF は依然として重要です。音声メニュー、コンタクトセンター、SIP トランク、電話ゲートウェイ、会議システム、無線相互接続、遠隔制御インターフェースでは、信頼できるトーン処理が引き続き必要です。

業界の流れは、DTMF が消えるというものではありません。むしろ、その役割はより専門化しています。古いシステムと新しいシステムの互換層として、またはより広い通信ワークフロー内の単純な制御方式として使われることが多くなっています。

そのため、エンジニアは音声特性と伝送動作の両方を理解する必要があります。アプリケーション層では現代的に見えるシステムでも、その下では正確な DTMF 処理に依存している場合があります。

DTMF が今も有用なのは、キーパッド入力を構造化された音声信号に変換し、伝送チェーンが正しく構成されていれば、その信号が音声通信経路を通過して信頼性の高いコマンド認識を起動できるためです。

よくある質問

DTMF トーンは人に聞こえますか？

はい。インバンド音声として送信される場合、それらは可聴トーンです。システムによっては、伝送方式やアプリケーション動作に応じてミュートまたは変換します。

ある通話経路ではトーンが機能し、別の経路では機能しないのはなぜですか？

通話経路によって、コーデック、ゲートウェイ、SIP 設定、RTP イベント処理、メディアリレー、IVR 検出ルールが異なる場合があります。どの不一致でも認識に影響します。

DTMF はパスワード送信に適していますか？

一部のシステムでは PIN 入力に使用できますが、重要な数字は保護する必要があります。録音、ログ、通話経路、アプリケーションセキュリティを考慮しなければなりません。

入力時に二重数字が発生する原因は何ですか？

長いトーン継続時間、イベントの重複報告、ゲートウェイ変換エラー、アプリケーションのデバウンス設定により、1 回のキー押下が複数回として解釈されることがあります。

ノイズキャンセルはトーン認識を改善しますか？

必ずしもそうではありません。ノイズキャンセルは主に音声向けに設計されています。場合によっては、トーン信号を歪ませたり、抑制したり、干渉したりすることがあります。
